光时域反射仪(OTDR)使用方法简谈
OTDR原理及使用方法介绍
OTDR原理及使用方法介绍OTDR（Optical Time Domain Reflectometer）是一种用于光纤传输系统中光纤链路质量评估的测试仪器。
它通过发送一个可调节的脉冲光信号，测量光在光纤中的传播时间和强度的变化，从而确定光纤中的衰减、连接器、分界点等问题。
OTDR的原理如下：1.发送脉冲光信号：OTDR向光纤发射一个宽度可调的脉冲光信号。
2.接收反射光信号：脉冲光信号在光纤中传播过程中，当遇到连接器、分界点等位置，会发生反射。
OTDR接收这些反射光信号。
3.测量信号测量：OTDR通过测量脉冲光信号的发射时间和接收到的反射光信号的时间来计算光纤中的距离。
4.数据分析：OTDR基于测量的光纤距离和反射光信号强度，将数据显示为散点图或时间-距离曲线，以评估光纤链路的质量。
OTDR的使用方法如下：1.准备工作：连接OTDR与被测光纤，确认接口类型一致并检查连接是否牢固。
打开OTDR并将其预热一段时间，使其温度稳定。
2.设置测试参数：选择适当的测量模式（单模/多模），设置脉冲宽度和发射功率。
如果需要测量纤芯直径或折射率，可以设置相应的参数。
3.开始测试：点击开始按钮，OTDR将发送脉冲光信号并开始接收反射光信号。
在测量过程中，OTDR会记录信号的时间和强度信息。
4.分析测试数据：测试完成后，OTDR将数据以散点图或时间-距离曲线的形式显示。
根据反射光信号的强弱以及时间-距离曲线的形状，可以判断光纤链路的质量并确定潜在问题的位置。
5.故障定位：根据测试数据，可以通过观察反射光信号的强度和时间来确定光纤中的连接器、分界点等位置。
通过定位问题的位置，可以更精确地定位光纤链路上的故障和损伤。
6.数据存储和报告生成：OTDR通常具有数据存储和报告生成功能，可以将测试结果保存并生成报告，以备后续分析和记录。
OTDR的应用领域非常广泛，常用于光纤通信系统的安装、维护和故障排查等工作。
它可以帮助工程师快速定位和修复光纤链路中的问题，确保光纤传输的可靠性和稳定性。
光时域反射仪使用方法简谈精编版
光时域反射仪使用方法简谈精编版光时域反射仪（OTDR）是一种用于测量光纤长度、损耗和故障的重要工具。
它通过发送脉冲激光信号并测量反射信号的强度和时间来确定这些参数。
本文将介绍光时域反射仪的使用方法，包括仪器设置、测量操作和数据分析。
一、仪器设置1.连接光纤：首先将OTDR与待测光纤连接，一端连接OTDR的光纤接口，另一端连接待测光纤的光纤接口。
确保光纤连接牢固并无松动。
2.仪器调节：打开OTDR电源，并进行基本设置。
根据实际情况选择所需的测量模式（单模光纤或多模光纤）和测量范围。
此外，根据具体应用要求，可以设置发射激光的脉冲宽度和重复频率等参数。
二、测量操作1.设定开始测量点：在仪器界面上，设定开始测量点。
通常情况下，起始点为测量光纤的连接点，如连接光纤的机箱或光纤跳线等。
2.设定结束测量点：设定结束测量点的位置，可以选择光纤的终端或待测光纤的其他连接点。
3.发射信号：点击“开始测量”按钮，OTDR会发射脉冲激光信号。
信号经过光纤传输，并在连接点、故障点或终端点处发生反射。
4.反射信号采集：OTDR会测量和采集反射信号的强度和到达时间。
这些数据将用于后续的分析和故障定位。
5.测量数据存储：测量完成后，将测量数据保存到OTDR内部存储器或外部存储介质中，以备后续分析和报告生成。
三、数据分析1.反射信号分析：通过分析反射信号的强度和到达时间，可以确定光纤长度、连接损耗和故障位置等信息。
不同的信号特征对应着不同的光纤情况，需要通过数据分析来解读。
2.故障定位：根据反射信号的强度和到达时间，可以确定故障点的位置。
常见的光纤故障包括断纤、弯曲、微弯曲、连接不良等，通过比对信号数据和参考曲线，可以准确地定位到故障点。
3.生成报告：根据测量数据和分析结果，生成详细的报告。
报告通常包括测量条件、测量结果、故障点定位、光纤损耗分布图等内容。
总结：光时域反射仪是一种重要的光纤测量设备，它可以帮助用户准确地测量光纤的长度、损耗和故障。

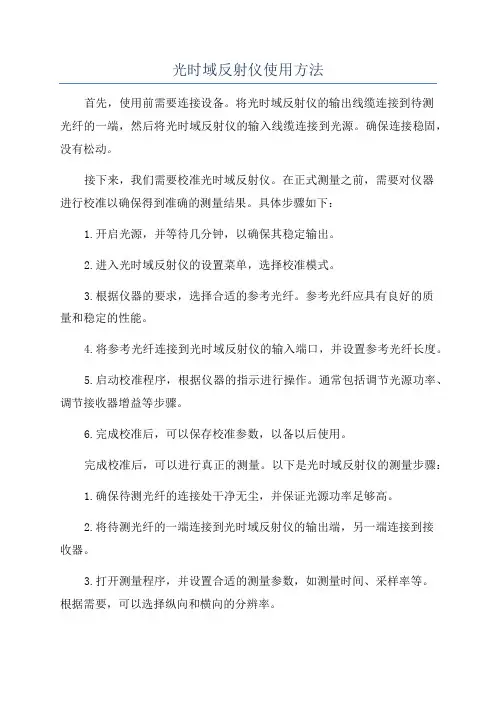

光时域反射仪使用方法
光时域反射仪使用方法首先，使用前需要连接设备。
将光时域反射仪的输出线缆连接到待测光纤的一端，然后将光时域反射仪的输入线缆连接到光源。
确保连接稳固，没有松动。
接下来，我们需要校准光时域反射仪。
在正式测量之前，需要对仪器进行校准以确保得到准确的测量结果。
具体步骤如下：1.开启光源，并等待几分钟，以确保其稳定输出。
2.进入光时域反射仪的设置菜单，选择校准模式。
3.根据仪器的要求，选择合适的参考光纤。
参考光纤应具有良好的质量和稳定的性能。
4.将参考光纤连接到光时域反射仪的输入端口，并设置参考光纤长度。
5.启动校准程序，根据仪器的指示进行操作。
通常包括调节光源功率、调节接收器增益等步骤。
6.完成校准后，可以保存校准参数，以备以后使用。
完成校准后，可以进行真正的测量。
以下是光时域反射仪的测量步骤：1.确保待测光纤的连接处干净无尘，并保证光源功率足够高。
2.将待测光纤的一端连接到光时域反射仪的输出端，另一端连接到接收器。
3.打开测量程序，并设置合适的测量参数，如测量时间、采样率等。
根据需要，可以选择纵向和横向的分辨率。
4.启动测量程序，并等待测量结果显示。
通常，测量结果以时间域图和频率域图的形式呈现。
根据测量结果，可以分析光纤中的损耗和散射特性。
在测量结果中，可以通过观察反射峰和散射峰来判断光纤的连接质量。
如果反射峰较大，说明光纤连接良好；如果反射峰较小，则可能存在连接损耗或其他问题。
同样，散射峰的出现可以说明光纤中存在散射现象。
在实际使用中，需要注意以下几点：1.避免光纤弯曲和损坏，以免影响测量结果。
2.保持测量环境的稳定，避免温度和湿度的变化对测量结果的影响。
3.在测量前检查仪器的光源和接收器是否正常工作，以及仪器的电源是否稳定。
4.注意选择合适的测量参数，根据需要进行调整。
5.根据实际情况，可以结合其他测试仪器一起使用，如光功率计、光衰减器等。
总结起来，光时域反射仪是一种用来测量光纤中反射和散射特性的仪器。
光时域反射仪使用方法简谈
光时域反射仪使用方法简谈光时域反射仪(OTDR)是一种用于光纤信号的检测和分析的仪器。
它可以测量光纤的长度、损耗和衰减，同时也可以检测光纤中的故障点，如断裂和弯曲等。
OTDR的使用方法相对较为复杂，需要一定的专业知识和技巧。
下面将从仪器的准备、连接、参数设置、测量和结果分析等方面进行简要介绍。
1.仪器准备在使用OTDR之前，需要确保仪器处于正常工作状态。
首先，检查仪器的电源和连接线是否正常。
然后，打开仪器的电源开关，等待仪器启动。
有些OTDR需要进行校准或者进行自动设置，根据仪器的不同，在仪器启动后需要按照仪器的指示进行相应的操作。
2.连接光纤将OTDR的发送端和接收端分别连接到被测光纤的两端。
这一步骤需要注意光纤连接的正确性，以免影响后续的测量。
确保连接牢固，避免光纤的弯曲和拉伸，以保证测量结果的准确性。
3.参数设置OTDR的参数设置是根据实际测量需求来进行的。
主要的设置包括：脉冲宽度、平均时间、灵敏度和波长等。
脉冲宽度决定了OTDR的测量能力和分辨率，通常需要根据被测光纤的长度和性能进行选择。
平均时间是指在一定时间内进行多次测量并取平均值，以减小测量误差。
灵敏度决定了OTDR的动态范围，通常需根据光纤的损耗进行设置。
波长选择一般是根据光纤的类型和光源的波长来进行设置。
4.测量操作设置好参数后，可以进行光纤的测量。
首先，启动OTDR仪器，等待它稳定工作。
确认被测光纤连接牢固后，点击仪器的测量按钮开始测量。
这时，OTDR会向光纤发送一定脉冲宽度的光信号，并记录返回的光信号强度和时间信息。
光信号被散射和反射后，返回到OTDR的接收端，根据信号的强度和时间信息，可以分析光纤的长度、损耗和衰减。
5.结果分析OTDR测量结果一般以图形和数据的形式呈现。
图形一般是以距离和衰减为横纵坐标的曲线图或者关联图，可以直观地显示故障点和光纤的性能。
数据方面，可以获得光纤的长度、衰减、损耗等具体数值。
通过对数据的分析，可以判断光纤的质量和故障点的位置，并进行相应的维修和优化。
光时域反射仪OTDR使用方法简谈共44页46页PPT
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

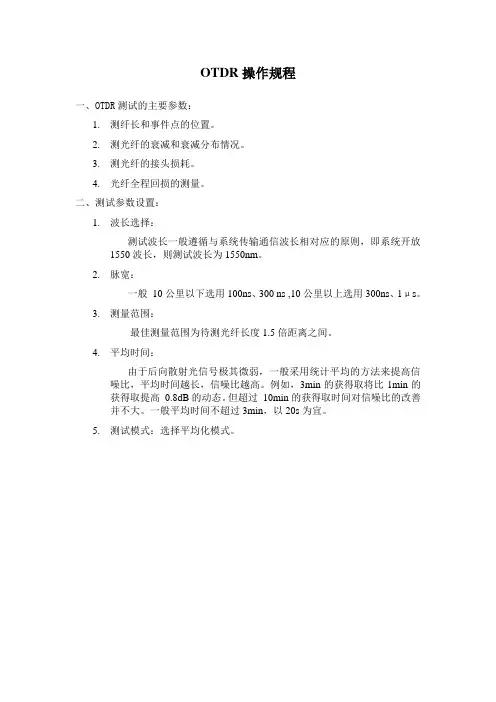

光时域反射计(OTDR)操作规范
OTDR操作规程
一、OTDR测试的主要参数：
1.测纤长和事件点的位置。
2.测光纤的衰减和衰减分布情况。
3.测光纤的接头损耗。
4.光纤全程回损的测量。
二、测试参数设置：
1.波长选择：
测试波长一般遵循与系统传输通信波长相对应的原则，即系统开放1550波长，则测试波长为1550nm。
2.脉宽：
一般10公里以下选用100ns、300 ns ,10公里以上选用300ns、1μs。
3.测量范围：
最佳测量范围为待测光纤长度1.5倍距离之间。
4.平均时间：
由于后向散射光信号极其微弱，一般采用统计平均的方法来提高信噪比，平均时间越长，信噪比越高。
例如，3min的获得取将比1min的
获得取提高0.8dB的动态。
但超过10min的获得取时间对信噪比的改善
并不大。
一般平均时间不超过3min，以20s为宜。
5.测试模式：选择平均化模式。
光时域反射仪使用方法
第一节光时域反射仪（OTDR）一、测试的简单原理及测试项目光时域反射仪是利用光的后向散射和菲涅尔反射原理制作的，故此测试方法又称为后向散射法。
光波在光纤中传输，沿途受到直径比光波长还小的散射粒子的散射，这就是人们通常所称的瑞利散射。
瑞利散射光向各个方向传播，其中向光波输入端方向传输的这部分光称为后向散射光。
后向散射法就是利用这部分光的变化特牲来测量光纤参数的。
利用后向散射测量原理制作的测量系统见图8-1。
耦合光路图8-1 后向散射法测量系统示意图从图中看出，光脉冲首先入射在分光板上，分光板的作用是将入射光和后向散射光分开。
入射光通过分光板进入被测光纤，后向散射光通过分光板进入光接收机，经过取样积分，示波器等就可在X-Y记录仪上得到后向散射曲线。
通过观察和分析后向散射曲线就可得到所测量的光纤参数。
用后向散射法可进行如下测量：1、测量光纤断裂点的位置。
2、测量光纤的衰减。
3、测量光纤的接头损耗。
4、测量光纤的长度。
5、了解光纤沿长度的衰减分布。
二、操作方法目前光时域反射仪（OTDR）种类很多，其操作方法都大同小异，下面以惠普公司HP8147为例来说明其操作方法。
（一）技术指标HP8147型光时域反射仪的主要技术指标见表8-1。
表8-1 HP8147型光时域反射仪的主要技术指标（二）正面板图及各键功能介绍○1软键○6变动钮○2求助键○7光输出端○3对比度键○8激光器起动标志○4电子图象放大（Zoom）键○9软盘驱动器○5功能键○10打印机插件槽1、Zoom键，是用来在显示的扫迹内、外做电子图象放大的手段。
应用该键，可任意方向地缩减或放大扫迹。
还可在扫迹上的标记间做电子图象放大。
2、NEXT MARKER硬键，可用来在标记A、B、C、AB间做切换。
3、按AROUND MARKER硬键，可用来在A、B 间标记间进行电子图象放大。
即使是用钮改变标记（或被标志的部分）在扫迹上的位置，但仍静止在栅格的中心。
4、假若在进行电子图象放大的某个时刻欲返回至全扫迹状态，则可简单地按动FULL TRACE硬键。
光时域反射仪OTDR使用方法简谈
光时域反射仪OTDR使用方法简谈光时域反射仪(OTDR)是一种用于测试光纤连接质量和故障定位的仪器。
它通过发送脉冲光信号进入光纤，然后测量信号的反射和散射，从而确定光纤连接的质量和找出故障位置。
下面将从OTDR的原理、使用步骤和实际应用等方面加以解析。
一、OTDR的原理OTDR的原理主要基于反射和散射的光信号测量。
当OTDR发送光脉冲信号进入光纤时，这些光信号会在光纤内部传播，同时也会与光纤的各种接头、连接器、故障等发生反射和散射。
OTDR接收这些反射和散射的光信号，并通过计算测得的时间和强度来分析光纤连接质量和故障位置。
二、OTDR的使用步骤1.准备工作：确认OTDR的光源、探头、连接线等设备完好无损，并检查它们是否与OTDR的接口相匹配。
2.连接光纤：将OTDR的光源、探头连接到待测光纤上，确保连接稳固。
3.设置参数：进入OTDR的设置界面，根据需要设置测试参数。
包括脉冲宽度、采样点数、测试波长等。
一般情况下，根据光纤的类型和长度进行设置。
4.开始测试：点击OTDR的开始按钮，OTDR会发送光脉冲进入光纤，并接收光信号的反射和散射信息。
5.数据分析：OTDR会通过计算分析测得的反射和散射光信号，得出光纤的连接质量和故障位置。
可以根据测量结果判断光纤连接是否良好，以及具体的故障类型和位置。
6.测试报告：根据需要，可以将分析结果保存为测试报告，方便后续查阅和分析。
三、OTDR的实际应用1.光纤布线和连接测试：OTDR可以用于测试新布线的光纤连接质量，以确保其满足网络传输的要求。
2.故障定位：当光纤出现故障时，OTDR可以帮助快速定位故障的具体位置。
3.光纤维护和监测：通过定期使用OTDR测试光纤连接，可以及时发现连接质量变差或故障出现的情况，从而进行维护和监测的工作。
4.光纤网络设计与规划：在光纤网络设计和规划过程中，OTDR可以用于测试和验证设计方案的可行性和效果。
总之，光时域反射仪(OTDR)是一种非常重要的光纤测试仪器，广泛应用于光纤布线、故障定位、光纤维护和监测等领域。
光时域反射仪(OTDR)操作规程
光时域反射仪（OTDR）操作规程1、试验目的：测量光纤长度、光纤的传输衰减、接头衰减和故障定位2、试验人员：试验协助员负责连接光纤、操作仪器，试验负责人负责监护3、试验设备：Micro-OTDR光时域反射仪，其工作电源为5V电池可靠供电，测量范围：500m—240kM可自适应选择，平均时间为15秒—3分钟可供选择，脉冲宽度为30—300ns、1us—2.5us，波长可选1550波长或1310波长4、注意事项：4.1避免设备磕碰损坏4.2 禁止非专业人员拆卸或任意打开部件4.3 使用完毕后拧紧法兰头5、操作步骤：5.1 OTDR试验前的准备5.1.1 检查光缆两端有无光源；有光源须通知试验协助员关闭两侧设备光源，无光源可直接测试5.1.2检查设备接口是否良好确无异物，有异物须用酒精棉擦拭干净5.1.3 通知试验协助人员取下需测量光纤并记录光纤序号5.2试验设备与测量准备5.2.1 准备测试仪5.2.2 连接光纤前确认设备电源处于关闭状态5.2.3 开机检查仪器电池电源充足检查设备状态完好5.3 试验设备操作5.3.1 打开电源开关，进入设备主菜单5.3.2 连接尾光纤至设备上端OTDR接口处并拧紧接头注意接口牢固可靠图1：连接尾光纤至设备5.3.3 测试实验前检查设备参数信息设置（可选择自动模式）图2：检查设备参数设置5.3.4 点击键测试键开始测试选择测量参数按下选择参数信息配置当前配置参数观察测试状态点击测试图3：按下Real键测试5.3.5 点击info查看测试结果1、查看当前光纤通道总长度2、查看测试记录波长3、记录当前光纤总衰减（平均距离衰减度0.2—0.5dB为合格)图4：试验参数记录5.3.6 按保存键保存，并输入存储的名称；可自定义文件名称保存保存按钮图5：保存试验参数6、试验现场整理：6.1 通知试验协助员取下光纤恢复原状6.2 整理仪器设备，清理试验现场。
OTDR(光时域反射仪)使用方法及图解
1550nm曲线
1310nm曲线
二、OTDR参数
脉宽(Pulse Width)
脉冲宽度决定了OTDR所发出的光功率的大小。脉冲宽度选择的越宽 ，OTDR所 发出的光功率越大，测试的距离也就越远。反之，脉冲宽度越窄，OTDR发出的 光功率也就越低，测试的距离也就越近。但决不说，脉冲宽度越宽越好，脉冲宽 度越宽，盲区（尤其是近端盲区）越大，不可测试的损耗区和不可分辨的事件区 越大。因此，必须综合考虑该参数的设置。脉宽周期通常以ns来表示。
四、曲线分析 -----长度测量
一般采用两点法，将受测光纤与尾纤一端相接，尾纤一端连到OTDR上，调整出显示尾纤和受
测光纤的后向散射峰。其曲线见图
使用左/右功能（打开）所
保存的数据，“查看曲线信息
”即可查看光缆长度及平均损
耗
A
B
方法： 将光标A置于第一个菲涅尔反射峰前沿，将光标B置于第二个菲涅尔反射峰前沿，光 标A与光标B之间的相对距离差就为被测光纤长度。
(3)按确定（F1/F2键）接受该元
素并隐藏键盘
目录
contents
一 OTDR简介 OTDR端口、面板介绍
二 OTDR参数
四 OTDR常见曲线分析
五 测需试要过协程调要解求决的事宜 六 OTDR维护保养
二、OTDR参数---光纤连接及参数设置操作步骤
1.光纤连接
清洁注入尾纤端面
使用法兰头接续
2.OTDR模式选择（自动、手动、实时三种功能模式） 3.测试光缆长度选择
B
四、曲线分析--常见OTDR测试曲线、接头损耗的测量
1、常见OTDR测试曲线
DB/DI
a
V
b c
e d
2. 接头损耗的测量
光时域反射仪使用
光时域反射仪/OTDR的使用1、用OTDR进行光纤测量可分为三步：参数设置、数据获取和曲线分析。
人工设置测量参数包括：(1)波长选择(λ)：因不同的波长对应不同的光线特性(包括衰减、微弯等)，测试波长一般遵循与系统传输通信波长相对应的原则，即系统开放1550波长，则测试波长为1550nm。
(2)脉宽(Pulse Width)：脉宽越长，动态测量范围越大，测量距离更长，但在OTDR曲线波形中产生盲区更大；短脉冲注入光平低，但可减小盲区。
脉宽周期通常以ns来表示。
(3)测量范围(Range)：OTDR测量范围是指OTDR获取数据取样的最大距离，此参数的选择决定了取样分辨率的大小。
最佳测量范围为待测光纤长度1.5～2倍距离之间。
(4)平均时间：由于后向散射光信号极其微弱，一般采用统计平均的方法来提高信噪比，平均时间越长，信噪比越高。
例如，3min的获得取将比1min的获得取提高0.8dB 的动态。
但超过 10min的获得取时间对信噪比的改善并不大。
一般平均时间不超过3min。
(5)光纤参数：光纤参数的设置包括折射率n和后向散射系数n和后向散射系数η的设置。
折射率参数与距离测量有关，后向散射系数则影响反射与回波损耗的测量结果。
这两个参数通常由光纤生产厂家给出。
参数设置好后，OTDR即可发送光脉冲并接收由光纤链路散射和反射回来的光，对光电探测器的输出取样，得到OTDR曲线，对曲线进行分析即可了解光纤质量。
2、经验与技巧(1)光纤质量的简单判别：正常情况下，OTDR测试的光线曲线主体(单盘或几盘光缆)斜率基本一致，若某一段斜率较大，则表明此段衰减较大；若曲线主体为不规则形状，斜率起伏较大，弯曲或呈弧状，则表明光纤质量严重劣化，不符合通信要求。
(2)波长的选择和单双向测试：1550波长测试距离更远，1550nm比1310nm光纤对弯曲更敏感，1550nm比1310nm单位长度衰减更小、1310nm比1550nm测的熔接或连接器损耗更高。
光时域反射仪OTDR使用方法简谈44页PPT
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
谢谢！ቤተ መጻሕፍቲ ባይዱ
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
光时域反射仪OTDR使用方法简谈共44页46页文档
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪ቤተ መጻሕፍቲ ባይዱ
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
46
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
------安捷伦E6000C
OTDR简介 简介 OTDR是一个工具，可用于： 1、测量光纤长度、熔接点损耗 2、测量接头和连接器的位置 3、测量光纤的光学特性 4、查找断裂或不正确弯曲的位置 OTDR全称为光时域反射仪，反射仪是指 它测量的是反射光信号，时域是指它测量 反射往返的时间。
根据光传输系统要求
确定距离 精度
Resolution（折射率） （折射率）
Averaging（平均值） （平均值）
使你最好地观察曲线
THANKS!!
非反射事件 非反射事件也被称作为损耗。
测量后向分散
在光纤的接头处，第二个光纤的后向分散比第一个高，它将在轨 迹上产生一个上升，被称为获得者（伪增益）。
伪增益 伪增益：光在光纤中传输，功率与距离成反比，距离越长，功率 越小，衰减越大，因此，在光纤中传输，不可能存在增益。但在 OTDR测试过程中，往往会有部分反射峰出现增益，显示为负值， 我们称此为伪增益。
简单介绍OTDR测量步骤（ 简单介绍OTDR测量步骤（四） OTDR测量步骤
按键运行测试
简单介绍OTDR测量步骤（ 简单介绍OTDR测量步骤（五） OTDR测量步骤
运行灯亮
简单介绍OTDR测量步骤（ 简单介绍OTDR测量步骤（六） OTDR测量步骤
简单介绍OTDR测量步骤（ 简单介绍OTDR测量步骤（七） OTDR测量步骤
距离： 距离：
OTDR通过测量反射往返的时间来计算距离。 使用精确的光纤中的光速是很重要的，光纤中的光 速通过折射率给定。 在真空中，光速为300 000公里/秒，在玻璃中，光 速大约为200 000公里/秒。 距离=（时间）X（真空中的光速）/（光纤折射率） 光纤的折射率由光纤生产商提供。 确保所测量光纤的折射率是正确的，以保证轨迹上 的距离是精确的。
扩展外存 软驱 亮度 灰度
开关
外接电源
卡销
光接口
安捷伦E6000 操作界面
简单介绍OTDR测量步骤（ 简单介绍OTDR测量步骤（一） OTDR测量步骤
简单介绍OTDR测量步骤（ 简单介绍OTDR测量步骤（二） OTDR测量步骤
一一对应
简单介绍OTDR测量步骤（ 简单介绍OTDR测量步骤（三） OTDR测量步骤
测量后向分散 光接收器测量相对于时间的后向分散。光 会因为反射、折射和吸收而损耗，所以后向 分散随着光纤的距离延伸而降低。后向分散 的功率随着距离的变化在OTDR上显示为一条 曲线图，垂直轴表示功率，水平轴表示距离。 这个曲线图称为轨迹。
P
d
后向分散功率（P）相对于距离（d）
测量后向分散
对于理想的OTDR和直的、无瑕疵的光纤而言，该轨迹是一条 从左到右向下倾斜的直线。 该轨迹偏离直线的地方被称为事件。 事件有两类：反射事件 非反射事件 反射事件和非反射事件 反射事件 非反射事件。 反射事件是指光纤中的一个可产生多于正常反射光的改变。 当光纤中有一个干净的断裂，并且光纤的断裂面与空气的接 触面如同镜子一样，这时，在光纤的断裂面就会出现一个反射 事件。 当两个光纤没有紧密的接在一起时，例如在机械接头或使用 连接器时，也能出现反射事件。
光纤测试方法简介： 光纤测试方法简介：
4、熔接点损耗 熔接点损耗是指两段光纤接续时产生的损耗。通常用 四点法测试。 第一点放在熔接点左侧光纤平滑段前端。 第二点放在熔接点左侧光纤平滑段末端，熔接点附近。 第三点放在熔接点右侧，光纤平滑段前端，熔接点附近。 第四点放在熔接点右侧，光纤平滑段末端。
光纤测试方法简介： 光纤测试方法简介：
光纤测试方法简介： 光纤测试方法简介：
光纤的测试方法一般为两点法和四点法，衰减系数、 损耗和长度均用两点法测试，熔接点损耗则用四点法测 试。 1、衰减系数： 单位公里光纤的自身衰减，衰减值/被测长度，它不包 含施工中的任何附件损耗（微弯、接续损耗等）。单位为： DB/KM。 衰减系数一般在光缆未铺设情况下测试，如进厂验货时。 衰减系数用两点法测试： 第一点放在光纤前端，但在熔接点后，以避开前端附加 损耗。 第二点放在光纤末端，避开末端附加损耗（菲涅耳峰）。
测量后向分散
光纤的开始和结束： 在光纤连接到OTDR（连接器处）和光纤结束的地方， 会有许多额外的光被反射。
具有前面和结束反射的轨迹 光纤结束后的噪声实际上就是由OTDR接收器的电噪声 导致的。
测量后向分散
伪增益的来源
无衰耗
真实衰耗 = (-0.5 + 0.5) / 2 = 0.0dB
0.3dB 接头衰耗 A B
距离精度
CO
断点位置
SP#1
技巧: 1. 根据参考地标提高断点定位精度. 2. 从故障点附近的已知点进行判读. 3. 从光缆的两端进行测试.
SP#2
SP#3
其他仪表相关参数
Range（量程） （量程）
基本但非常重要的设置
最有用的控制
Pulse width（脉宽） （脉宽）
Wavelength（波长） （波长）
区
盲区 曲线 480ns 240ns
图 解
120ns 最 盲区但 大 30ns
OTDR测量曲线图解 OTDR测量曲线图解
盲
>3,000’
区
950’
965m 3,165ft 7620ns
长脉宽
960ns 540m 1,773ft 脉宽
120ns 脉宽 < 250’
OTDR测量曲线图解 OTDR测量曲线图解
光纤测试方法简介： 光纤测试方法简介：
2、两点损耗 两点损耗用来测量一段光纤任意两点间的损耗，是指光在光 纤中传输所有的累计损耗。 两点损耗是用两点法来测试： 第一点放在被测光纤段的起点， 第二点放在被测光纤短的末端。 3、长度 长度是指光纤的长度，即纤芯长度。因热胀冷缩及抗弯曲因 素，纤芯比光缆略长。 长度同样是用两点法来测试： 第一点放在被测光纤的起点， 第二点放在被测光纤的末端。
距离精度
测试距离较短: 测试距离较接近: 测试距离较长: 沿着地面. 沿着光缆. 光纤长度. .
OTDR测量光纤长度 !
CO
断点位置
SP#1
SP#2
SP#3
• 光缆敷设时可能不直或上下左右偏离路由. • 每一光纤在光缆内是松弛的，且在接头盒内有不同长度的盘留。
OTDR测量曲线图解 OTDR测量曲线图解
注意事项： 在操作OTDR仪表时，需对仪表进行相应设置，如距离 量程、脉宽、标记方法（TPA\LSA）。 距离量程分自动和具体值选项，自动是在被测光纤长 度不确定请况下；具体值是根据被测光纤长度，设定其 值为长度的两倍，便于观察。 脉宽也分为自动和具体值选项，自动是根据设置的距 离量程，自动设置合适的脉宽。具体值为长距离量程设 置宽的脉宽，高分辨率下设置窄的脉宽。 标记方法： TPA： 两个标记点之间的损耗，一般用于微观的测量。 LSA：宏观的测量，用于事件的分析。
安捷伦E6000 OTDR简介 安捷伦E6000 OTDR简介
显示屏 运行/停止键 运行 停止键
方向键
软键（确认键） 软键（确认键）
帮助键
电池盖
正面
安捷伦E6000 OTDR简介 安捷伦E6000 OTDR简介
RS232打印接口 软驱及外置 存储器接口
开关
扩展插槽 测试光接口 测试光模块
侧面
安捷伦E6000 OTDR简介 安捷伦E6000 OTDR简介
-0.2dB
真实的熔接衰耗 = (-0.2 + 0.8) / 2 = 0.3dB
A
B
-0.5dB
B
A
0.5dB
B
A
0.8dB
测量后向分散
如果光纤是断裂的，则光纤结束将不会是镜面，因此光 不能正常反射。
断裂点
分辨率和噪声
脉冲宽度是指OTDR发送到光纤中的光脉冲串的长度。 脉冲宽度越长，光纤中的功率越大，OTDR能测量到的光 纤就越长。 因此，要测量长光纤，则需要使用更长的脉冲宽度以增 大光功率，并使用动态模式降低噪声级。 要检查靠在一起的事件，可使用较小的脉冲宽度和分辨 率模式以增大测量分辨率，它是轨迹清晰度的数量。 分辨率也受测量跨度的影响。被测光纤的总长度越长， 分辨率越低。
光纤1
光纤2
OTDR测试原理 测试原理
OTDR包含一个光发射机（激光器）和一个光接 收器 光发射机向光纤中发射光的短脉冲串，此光中 的大部分通过光纤进行传输，由于光纤的杂质反 射（瑞丽散射等）及折射，使得部分光返回至发 射端，回到OTDR的反射光被称为后向分散。 靠近OTDR端的后向分散最先到达发送端，而距 离较远的后向分散最后则需要较长的时间，距 OTDR的距离与后向分散返回所需要的时间成正比。
测量后向分散
反射事件 由于光被反射，并且一些光损耗在间隙的空气中， 不能继续沿着光纤前行，所以此事件后的后向分散将 降低。基于此原因，反射事件也被称为反射损耗。 光纤涂层中的裂纹也可产生反射事件。
测量后向分散
非反射事件：指光纤中导致光的损耗的一个改变。 当两个光纤熔和在一起（光纤融接），没有完全对齐时或光纤弯 曲半径过小时，也可产生非反射事件。
简单介绍OTDR测量步骤（十三） 简单介绍OTDR测量步骤（十三） OTDR测量步骤
简单介绍OTDR测量步骤（十四） 简单介绍OTDR测量步骤（十四） OTDR测量步骤
简单介绍OTDR测量步骤（十五）
OTDR测量曲线图解 OTDR测量曲线图解
脉 冲 宽 度 与 盲
960ns 曲线最光滑但盲区最大 7620ns 3860ns 1980ns
OTDR测试原理 OTDR测试原理
OTDR所测得的衰减曲线是由瑞利散射的光信号放大处理 而成。 瑞利散射：用电筒照射一玻璃杯清水，光会透过水杯， 如果照射一杯浊水，浊水中将出现亮点。光纤的玻璃材料 中存在不均匀微粒，由这些微粒产生的散射现象成为瑞丽 散射。 衰减特性曲线
