晶体硅的生产过程
晶硅生产工艺
晶硅生产工艺

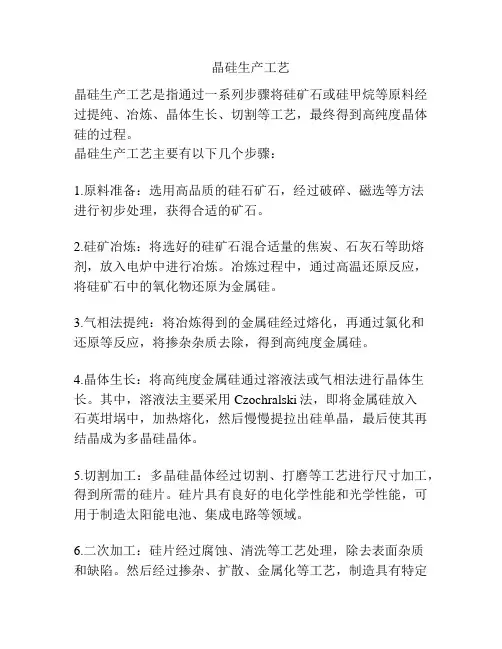

晶硅生产工艺是指通过一系列步骤将硅矿石或硅甲烷等原料经过提纯、冶炼、晶体生长、切割等工艺，最终得到高纯度晶体硅的过程。
晶硅生产工艺主要有以下几个步骤：
1.原料准备：选用高品质的硅石矿石，经过破碎、磁选等方法
进行初步处理，获得合适的矿石。
2.硅矿冶炼：将选好的硅矿石混合适量的焦炭、石灰石等助熔剂，放入电炉中进行冶炼。
冶炼过程中，通过高温还原反应，将硅矿石中的氧化物还原为金属硅。
3.气相法提纯：将冶炼得到的金属硅经过熔化，再通过氯化和
还原等反应，将掺杂杂质去除，得到高纯度金属硅。
4.晶体生长：将高纯度金属硅通过溶液法或气相法进行晶体生长。
其中，溶液法主要采用Czochralski法，即将金属硅放入
石英坩埚中，加热熔化，然后慢慢提拉出硅单晶，最后使其再结晶成为多晶硅晶体。
5.切割加工：多晶硅晶体经过切割、打磨等工艺进行尺寸加工，得到所需的硅片。
硅片具有良好的电化学性能和光学性能，可用于制造太阳能电池、集成电路等领域。
6.二次加工：硅片经过腐蚀、清洗等工艺处理，除去表面杂质
和缺陷。
然后经过掺杂、扩散、金属化等工艺，制造具有特定
功能的硅晶片。
以上是晶硅生产工艺的主要步骤，不同的生产厂家和工艺可能会有一些差异。
其中，关键的工艺步骤包括硅矿冶炼和气相法提纯，这两个步骤直接影响到最终晶硅的纯度和质量。
另外，晶硅生产还需要严格控制工艺参数和环境，以确保产品质量稳定，满足市场需求。
晶体硅生产工艺流程
晶体硅生产工艺流程英文回答：Crystalline Silicon Production Process.The production of crystalline silicon is a complex and energy-intensive process that involves several key steps. Here is a detailed overview of the process:1. Raw Material Preparation: The first step is to purify the raw materials. Silicon is typically obtained from quartzite, which is primarily composed of silicon dioxide (SiO2). The quartzite is crushed and then reacted with carbon in an electric arc furnace to produce silicon metal.2. Crystal Growth: The next step is to grow silicon crystals. The silicon metal is melted in a crucible and then slowly cooled, allowing the silicon atoms to form a crystalline structure. The resulting silicon crystal isknown as an ingot.3. Wafer Production: The ingot is then sliced into thin wafers using a wire saw. The wafers are typically 150-200 micrometers thick.4. Surface Treatment: The wafers are then cleaned and etched to remove any impurities and prepare the surface for further processing.5. Doping: The wafers are then doped with impurities to create specific electrical properties. This process involves adding small amounts of boron or phosphorus to the silicon lattice, which alters its conductivity.6. Metallization: The wafers are then metallized, which involves depositing a thin layer of metal on the surface of the wafer. This layer is used to collect the electrical current generated by the solar cell.7. Anti-Reflection Coating: An anti-reflection coating is applied to the metallized surface to reduce lightreflection and improve light absorption.8. Cell Interconnection: The individual solar cells are then interconnected using solder or conductive paste to create a solar module.中文回答：晶体硅生产工艺流程。
太阳能光伏板生产工艺

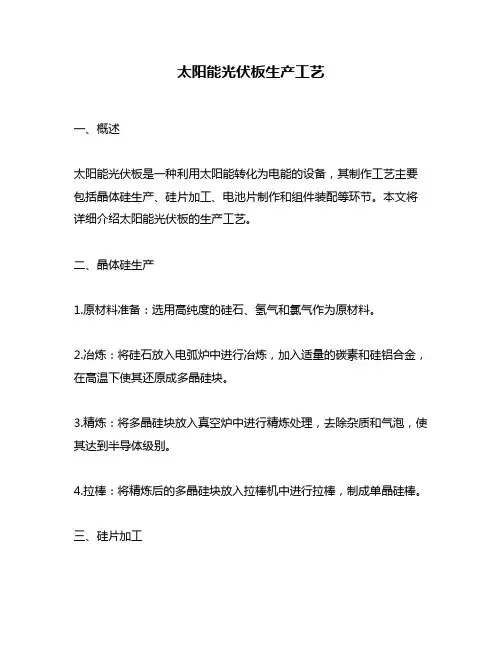

太阳能光伏板生产工艺一、概述太阳能光伏板是一种利用太阳能转化为电能的设备，其制作工艺主要包括晶体硅生产、硅片加工、电池片制作和组件装配等环节。
本文将详细介绍太阳能光伏板的生产工艺。
二、晶体硅生产1.原材料准备：选用高纯度的硅石、氢气和氯气作为原材料。
2.冶炼：将硅石放入电弧炉中进行冶炼，加入适量的碳素和硅铝合金，在高温下使其还原成多晶硅块。
3.精炼：将多晶硅块放入真空炉中进行精炼处理，去除杂质和气泡，使其达到半导体级别。
4.拉棒：将精炼后的多晶硅块放入拉棒机中进行拉棒，制成单晶硅棒。
三、硅片加工1.切割：将单晶硅棒切割成薄片，厚度通常为0.2mm至0.3mm。
2.抛光：对切割好的薄片进行抛光处理，使其表面光洁度达到一定标准。
3.清洗：对抛光好的硅片进行清洗处理，去除表面污垢和杂质。
四、电池片制作1.光刻：将硅片放入光刻机中进行光刻处理，将图案转移到硅片表面。
2.扩散：将硅片放入扩散炉中进行扩散处理，使其表面形成n型或p型半导体。
3.金属化：在硅片表面涂上金属薄膜，通常使用铝、银等金属。
4.焊接：将多个电池片通过焊接连接成串联或并联的电池组件。
五、组件装配1.封装：将电池组件放入封装盒中，用胶水密封盒子，并在盒子上安装连接线和插头。
2.测试：对组装好的太阳能电池板进行测试，检测其输出功率和效率等参数是否符合要求。
3.包装：对测试合格的太阳能电池板进行包装处理，通常使用泡沫箱或纸箱等材料进行包装，并在外部标注产品名称、规格和生产日期等信息。
六、总结太阳能光伏板生产工艺是一个复杂的过程，需要多个环节的协同作业，每个环节都需要精细的操作和高水平的技术支持。
随着科技的不断发展和进步，太阳能光伏板生产工艺也在不断改进和完善，未来将会更加智能化、高效化和环保化。
晶体硅太阳能电池生产工艺流程图
晶体硅太阳能电池生产工艺流程图电池片工艺流程说明：(1)清洗、制绒：首先用化学碱（或酸）腐蚀硅片，以去除硅片表面机械损伤层，并进行硅片表面织构化，形成金字塔结构的绒面从而减少光反射。
现在常用的硅片的厚度在 180 μm 左右。
去除硅片表面损伤层是太阳能电池制造的第一道常规工序。
(2)甩干：清洗后的硅片使用离心甩干机进行甩干。
(3)扩散、刻蚀：多数厂家都选用 P型硅片来制作太阳能电池，一般用 POCl3液态源作为扩散源。
扩散设备可用横向石英管或链式扩散炉,进行磷扩散形成 P-N结。
扩散的最高温度可达到 850- 900℃。
这种方法制出的 PN结均匀性好，方块电阻的不均匀性小于 10％，少子寿命大于 10 微秒。
扩散过程遵从如下反应式：4POCl3＋3O2（过量）→ 2P2O5＋2Cl 2（气） 2P2O5＋5Si → 5SiO2 + 4P 腐蚀磷硅玻璃和等离子刻蚀边缘电流通路，用化学方法除去扩散生成的副产物。
SiO2与HF生成可溶于水的 SiF 62-，从而使硅表面的磷硅玻璃（掺 P2O5的SiO2）溶解，化学反应为：SiO2＋6HF → H2（SiF 6）＋ 2HO(4) 减反射膜沉积：采用等离子体增强型化学气相沉积(PECVD: Plasma Enhanced Chemical Vapor Deposition)技术在电池表面沉积一层氮化硅减反射膜，不仅可以减少光的反射，而且由于在制备SiNx 减反射膜过程中有大量的氢原子进入，因此也起到了很好的表面钝化和体钝化的效果。
这是因为对于具有大量晶界的多晶硅材料而言，晶界的悬挂键被饱和，降低了复合中心的原因。
由于表面钝化和体钝化作用明显，就可以降低对制作太阳能电池材料的要求。
由于增强了对光的吸收，氢原子对太阳能电池起到很好的表面和体内钝化作用，从而提高了电池的短路电流和开路电压。
(5)印刷、烧结：为了从电池上获取电流，一般在电池的正、背两面制作电极。
单晶硅生产工艺流程
单晶硅生产工艺流程单晶硅是一种比较活泼的非金属元素，是晶体材料的重要组成部分，处于新材料发展的前沿。
其主要用途是用作半导体材料和利用太阳能光伏发电、供热等。
由于太阳能具有清洁、环保、方便等诸多优势，近三十年来，太阳能利用技术在研究开发、商业化生产、市场开拓方面都获得了长足发展，成为世界快速、稳定发展的新兴产业之一。
单晶硅生产工艺流程：1、石头加工开始是石头，(石头都含硅)，把石头加热，变成液态，在加热变成气态，把气体通过一个密封的大箱子，箱子里有N多的子晶加热，两头用石墨夹住的，气体通过这个箱子，子晶会把气体中的一种吸符到子晶上，子晶慢慢就变粗了，因为是气体变固体，所以很慢，一个月左右，箱子里有就很多长长的原生多晶硅。
2、酸洗当然，还有很多的废气啊什么的，(四氯化硅)就是生产过程中产生的吧，好像现在还不能很好处理这东西，废话不多说，原生多晶有了，就开始酸洗，氢氟酸啊硝酸啊，乙酸啊什么的把原生多晶外面的东西洗干净了，就过烘房烘干，无尘检查打包。
3、拉晶送到拉晶，拉晶就是用拉晶炉把多晶硅加热融化，在用子晶向上拉引，工人先把多晶硅放进石英锅里，(厂里为了减少成本，也会用一些洗好的电池片，碎硅片一起融)关上炉子加热，石英锅的融点是1700度，硅的融点才1410度左右，融化了硅以后石英锅慢慢转起来，子晶从上面下降，点到锅的中心液面点，也慢慢反方向转，锅下面同时在电加热，液面上加冷，子晶点到液面上就会出现一个光点，慢慢旋转，向上拉引，放肩，转肩，正常拉棒，收尾，一天半左右，一个单晶棒就出来了。
4、切方单晶棒有了就切方，单晶棒一般是做6英寸的，P型，电阻率0。
5-6欧姆(一英寸等于2。
4厘米左右)切掉棒子四边，做成有倒角的正方形，在切片，0。
22毫米一片吧。
晶体硅生产工艺流程
晶体硅生产工艺流程英文回答：Crystalline Silicon Production Process Flow.The crystalline silicon production process involves the following steps:1. Raw Material Preparation: Silicon dioxide (SiO2) and carbon (C) are the primary raw materials used incrystalline silicon production. SiO2 is typically obtained from quartz sand, while C is derived from coal or coke.2. Silicon Reduction: SiO2 and C are heated in an electric arc furnace at temperatures exceeding 1,800 °C. This reaction produces molten silicon (Si) and carbon monoxide (CO). The silicon melt is then tapped from the furnace and cooled.3. Polysilicon Production: The molten silicon undergoespurification to remove impurities. This is achieved through a process known as the Siemens process, which employs the chemical reaction between Si and HCl to formtrichlorosilane (SiHCl3). SiHCl3 is subsequently purified and reduced with hydrogen (H2) to produce polycrystalline silicon (poly-Si).4. Ingot Casting: Poly-Si is melted and cast into large cylindrical ingots. The casting process involvesdirectional solidification to minimize defects and control the crystal structure of the silicon.5. Wafer Slicing: The silicon ingots are sliced intothin wafers using diamond-coated saws. The wafers are typically 125–200 micrometers thick and form the starting material for solar cell fabrication.6. Surface Texturing: The wafers undergo surface texturing to enhance light absorption and reduce reflection. This involves etching the wafer surface to create a roughor textured surface.7. Cleaning and Passivation: The textured wafers are cleaned to remove contaminants and then passivated to prevent surface recombination and improve electrical performance.8. Doping: The wafers are doped with impurities to create either n-type or p-type semiconductors. This process involves introducing atoms with either an extra electron (for n-type) or a missing electron (for p-type).9. Metallization: Electrical contacts are formed on the front and back surfaces of the wafers through a process called metallization. This involves depositing thin layers of metal, typically aluminum or silver, to create electrodes for current collection.10. Solar Cell Assembly: The processed wafers are interconnected and assembled into solar cells or panels. This involves connecting the individual cells in series or parallel to achieve the desired electrical characteristics and encapsulating them in a protective housing.中文回答：晶体硅生产工艺流程。
tc saw生产工艺流程
tc saw生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!TC saw（晶体硅切割片）生产工艺流程如下：1. 原料准备：a. 采购高纯度多晶硅棒作为切割原料。
晶体硅制作工艺
6、沉积减反射，增加折射率。广泛使用PECVD淀积SiN ,由于PECVD淀积SiN时,不光是生长SiN作为减反射膜,同时生成了大量的原子氢,这些氢原子能对多晶硅片具有表面钝化和体钝化的双重作用,可用于大批量生产。
1、硅片切割，材料准备：
工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片（或多晶方形硅片），硅片的边长一般为10~15cm，厚度约200~350um，电阻率约1Ω.cm的p型（掺硼）。
2、去除损伤层：
硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um。
4、扩散制结：
扩散的目的在于形成PN结。普遍采用磷做n型掺杂。由于固态扩散需要很高的温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。
5、边缘刻蚀、清洗：
扩散过程中，在硅片的周边表面也形成了扩散层。周边扩散层使电池的上下电极形成短路环，必须将它除去。周边上存在任何微小的局部短路都会使电池并联电阻下降，以至成为废品。目前，工业化生产用等离子干法腐蚀，在辉光放电条件下通过氟和氧交替对硅作用，去除含有扩散层的周边。
7、丝网印刷上下电极：
电极的制备是太阳电池制备过程中一个至关重要的步骤，它不仅决定了发射区的结构，而且也决定了电池的串联电阻和电池表面被金属覆盖的面积。，最早采用真空蒸镀或化学电镀技术，而现在普遍采用丝网印刷法，即通过特殊的印刷机和模版将银浆铝浆（银铝浆）印刷在太阳电池的正背面，以形成正负电极引线。
生产硅工艺流程
生产硅工艺流程
《生产硅工艺流程》
硅是一种重要的半导体材料，广泛应用于电子、光伏等领域。
生产硅的工艺流程经过多个步骤，包括硅矿石的提取和精炼，最终得到高纯度的硅晶体。
以下是生产硅的工艺流程简要概述：
1. 提取硅矿石：硅矿石通常采用石英砂和石英石作为主要原料。
在提取硅矿石的过程中，首先需要将原料进行破碎、研磨，然后通过浮选或重选等方法将硅矿石中的杂质去除，得到较为纯净的硅矿石。
2. 炼制冶炼：炼制硅矿石的目的是提取出硅的金属形态。
炼制冶炼一般分为直接法和间接法两种主要方式，其中直接法主要通过高温还原硅矿石，间接法主要通过对硅气的氧化还原反应进行提纯。
3. 多晶硅生产：炼制冶炼得到的硅材料需要通过进一步的提纯工艺，得到多晶硅。
多晶硅生产一般采用气相法或溶液法进行，其中气相法主要包括气相氯化、气相氧化等工艺，而溶液法主要包括硅溶液晶体生长、凝胶法等工艺。
4. 单晶硅生产：多晶硅再经过单晶择取、单晶生长、切片等工序，最终得到单晶硅。
单晶硅是光电半导体领域中最为重要的材料之一，具有优异的电学性能和光学性能。
总体来说，生产硅的工艺流程涉及多个环节，需要经过严格的
控制和提纯才能得到高质量的硅产品。
随着半导体产业的不断发展，生产硅的工艺流程也在不断优化和创新，以满足不同领域对于硅材料的需求。
高纯晶硅生产工艺流程
高纯晶硅生产工艺流程一、概述高纯晶硅是一种重要的半导体材料，广泛应用于电子、光电子、太阳能等领域。
其生产工艺主要包括原料准备、氯化法制备气态硅、气相沉积法制备多晶硅和单晶硅、单晶硅切割和清洗等环节。
本文将详细介绍高纯晶硅的生产工艺流程。
二、原料准备高纯晶硅的主要原料为石英砂和木炭。
石英砂是一种无色透明的矿物，化学成分为SiO2，是制备高纯晶硅的重要原材料。
木炭是一种黑色固体，主要成分为碳，用于还原气态硅中的杂质。
在生产前需要对这两种原料进行精细加工和筛选，以保证其质量达到生产要求。
三、氯化法制备气态硅1. 碳还原反应将经过精细加工和筛选后的木炭与石英砂按一定比例混合，在电阻加热炉中进行碳还原反应。
反应式为SiO2+2C=Si+2CO，反应生成的气体为CO和SiCl4。
2. 氯化反应将碳还原反应产生的气体与氯气混合，进行氯化反应。
反应式为Si+2Cl2=SiCl4。
生成的气态硅化合物经过精馏和冷却后得到高纯度的气态硅（purity>99.999%）。
四、气相沉积法制备多晶硅和单晶硅1. 多晶硅制备将高纯度的气态硅通过热分解法制备成多晶硅。
在热分解过程中，将气态硅通过加热转变为SiH4，再通过放电分解成SiH3基团，在高温下再结晶形成多晶硅。
2. 单晶硅制备将多晶硅通过Czochralski法或Float-zone法制备成单晶硅。
在Czochralski法中，将多晶硅放入石英坩埚中，在高温下加入少量的掺杂剂和溶剂，然后用铜丝悬挂一根单晶种子，在坩埚中旋转并缓慢提升种子，使其在坩埚中形成一个单晶体。
在Float-zone法中，则是通过高温加热多晶硅，在硅棒中形成一个熔区，然后缓慢移动硅棒，使其在熔区中形成一个单晶体。
五、单晶硅切割和清洗将制备好的单晶硅进行切割和清洗处理。
首先将单晶硅切割成适当大小的圆片，然后用酸溶液或碱溶液进行清洗处理。
清洗过程中需要注意避免污染和损伤单晶硅表面。
六、总结高纯晶硅生产工艺流程包括原料准备、氯化法制备气态硅、气相沉积法制备多晶硅和单晶硅、单晶硅切割和清洗等环节。
单晶硅的生产过程
单晶硅的生产过程单晶硅是目前最为常用的太阳能电池材料之一，其生产过程包括原料准备、炼铁、冶炼、副产品处理、净化、晶体生长、切割、清洗和包装等几个关键步骤。
首先，原料准备是单晶硅生产的第一步。
原料主要有矽石、石英粉、木炭和盐酸等。
其中，矽石是含有二氧化硅的矽矿石，经过破碎、研磨和筛分等处理，将其制成细粉末。
接下来是炼铁过程。
将铁矿石经过冶炼，得到纯净的铁水。
在冶炼过程中，使用高温燃烧炉将铁矿石、焦炭和石灰石等原料一起煅烧，得到铁水。
然后是冶炼过程。
将炼铁得到的铁水与硅粉末和木炭等原料一起加热，使其反应生成硅单质。
这个过程采用的是湿法冶炼，即将原料混合后在高温、高压条件下进行反应，得到的是气态的三氯化硅。
副产品处理是单晶硅生产过程中的一个步骤，主要是指对副产品进行处理。
在冶炼过程中，除了得到气态的三氯化硅外，还会产生其他副产品，如氯化铁、硅酸等。
这些副产品需要经过特殊的处理和回收利用。
净化是单晶硅生产中的一个关键过程，主要是为了去除气态三氯化硅中的杂质。
在净化过程中，将气态三氯化硅经过冷凝、洗涤等步骤，将其中的杂质去除，得到较为纯净的硅气体。
晶体生长是单晶硅生产的核心过程。
在晶体生长过程中，通过将纯净的硅气体放置在一定条件下，利用温度差和化学反应，使硅气体逐渐凝固成为纯净的单晶硅。
这个过程需要严格的温度和湿度控制，以及特殊的设备和工艺。
切割是将生长好的单晶硅切割成合适的大小，以便用于太阳能电池等器件生产。
切割过程中，通过使用切割设备，如钢丝锯或激光切割等，将单晶硅锯成较薄的片状。
清洗是为了保证最终产品的干净和纯净，主要是将切割好的单晶硅片进行清洗。
清洗过程中，通过使用酸洗、去离子水等方法，将表面的杂质和污染物去除，以便后续工艺的进行。
最后是包装过程。
将清洗好的单晶硅片进行包装，以便运输和使用。
通常情况下，单晶硅片会被放置在塑料袋或泡沫盒中，然后放入箱子中进行包装。
总之，单晶硅的生产过程包括原料准备、炼铁、冶炼、副产品处理、净化、晶体生长、切割、清洗和包装等多个环节。
提拉法生产单晶的工艺过程
提拉法生产单晶的工艺过程
提拉法是一种常用的单晶生长工艺，主要用于生产硅单晶。
以下是提拉法生产单晶的工艺过程：
1. 原料准备：将高纯度的硅原料加入石英坩埚中并加热熔化，得到硅熔体。
2. 晶体种植：在石英坩埚内放入种子晶体，使其与硅熔体接触，形成晶体的初步生长。
3. 晶体提拉：将种子晶体与坩埚底部相连的拉杆慢慢向上拉升，使硅熔体慢慢提拉，晶体就会逐渐延伸。
4. 形成单晶棒：通过适当的控制拉杆的上升速度和熔体的温度，使得晶体在提拉的过程中逐渐形成单晶。
5. 控制温度和速度：在整个提拉过程中，需要严格控制熔体的温度和晶体提拉速度，以保证单晶的质量和尺寸。
6. 切割和修整：当单晶棒的长度达到一定要求后，将其切割成单个硅片，并进行修整和打磨，以得到最终的单晶硅片。
需要注意的是，提拉法生产单晶的过程需要在高真空环境下进行，以避免杂质的
污染。
此外，提拉法虽是一种常用的单晶生长工艺，但其过程控制较为复杂，需要经验丰富的技术人员进行操作。
高纯晶硅生产工艺流程
高纯晶硅生产工艺流程1. 引言高纯晶硅是一种重要的材料，在电子、光伏等领域有广泛的应用。
其生产工艺流程是指通过一系列的步骤将硅矿石经过冶炼、提纯等处理，最终得到高纯度的晶硅材料。
本文将详细介绍高纯晶硅的生产工艺流程。
2. 原料准备高纯晶硅的主要原料是硅矿石，通常采用石英砂作为硅矿石。
在原料准备阶段，首先需要对硅矿石进行破碎和磨粉处理，以得到适合后续工艺步骤的颗粒状硅矿石。
3. 冶炼冶炼是高纯晶硅生产的重要环节。
在冶炼过程中，首先将硅矿石与还原剂（如焦炭）一起投入电弧炉中进行还原反应，产生高温下的化学反应。
经过一系列的冶炼操作，包括加热、搅拌、升温等，将硅矿石还原为液态的冶金硅。
4. 提纯提纯是高纯晶硅生产过程中的关键步骤，其目的是将冶金硅中的杂质进一步去除，得到更高纯度的晶硅材料。
常见的提纯方法包括气体渗透法、溶剂法和固相扩散法等。
4.1 气体渗透法气体渗透法是通过将氯化硅气体作为介质，使其在高温条件下与冶金硅反应，进而将杂质元素气化去除的方法。
该方法具有操作简单、流程清晰的优点，但需要使用昂贵的氯化硅气体。
4.2 溶剂法溶剂法利用溶剂在一定温度下将杂质元素溶解，并通过调整溶剂的性质和温度控制杂质的去除程度。
溶剂法具有操作灵活、适用范围广的特点，但对溶剂的选择和控制要求较高。
4.3 固相扩散法固相扩散法是通过将冶金硅与纯净硅或其他纯净硅源接触，利用热扩散作用使杂质元素从冶金硅中转移到纯净硅中。
该方法的成本较低，但对温度和时间的控制要求较严格。
5. 晶体生长晶体生长是将提纯后的硅材料形成单晶或多晶的过程。
常见的晶体生长方法包括单晶生长法和多晶生长法。
5.1 单晶生长法单晶生长法主要用于生产高纯度的单晶硅，其过程是通过将纯净的硅材料溶解在熔融的溶剂中，然后通过逐渐降低温度的方法，使硅材料逐渐结晶形成单晶。
5.2 多晶生长法多晶生长法用于生产多晶硅，其过程是通过将纯净的硅材料溶解在熔融的溶剂中，然后通过控制温度和溶液的流动等条件，使硅材料以多晶形式沉积。
单晶硅多晶硅生产流程
单晶硅多晶硅生产流程单晶硅和多晶硅是太阳能光伏产业中最常用的硅材料。
单晶硅和多晶硅的生产过程有些类似，但也存在一些区别。
下面我将详细介绍单晶硅和多晶硅的生产流程。
1.原材料准备：单晶硅和多晶硅的原材料都是硅石（二氧化硅），通常通过矽矿石提炼得到。
首先，矽矿石被送入破碎机破碎成粉末。
2.溶解：破碎后的硅石粉末与强酸（如氢氟酸）混合，形成硅酸溶液。
然后，这个硅酸溶液经过净化和过滤，去除杂质，获得高纯度的硅酸。
3.晶体生长：单晶硅的晶体生长通常采用“克拉法”。
在一个大型的克拉炉中，通过在一根单晶硅（种子）上面，逐渐降低温度、控制附着的硅酸溶液逐渐凝固并形成晶体。
这个过程中需要精确的温度控制和晶体生长时间。
最终，一个长而细的单晶硅棒形成，棒的直径取决于炉的尺寸和生长时间。
多晶硅的晶体生长采用“坩埚法”。
将高纯度的硅酸与硅粉混合，形成硅化物，并在高温下熔化。
之后，将坩埚中的熔融硅材料慢慢冷却，形成多个晶体。
这些晶体之间彼此相连，形成多晶硅棒。
4.切割：完成晶体生长后，单晶硅和多晶硅都需要被切割成较薄的硅片。
这个步骤通常采用电火花或钻孔方式执行。
5.清洗和加工：切割成硅片后，需要对它们进行清洗和加工处理。
首先，硅片会被浸泡在酸洗剂中，去除表面的杂质。
然后，通过多道工艺加工，将硅片打磨成规定的形状和厚度，最后形成太阳能电池片。
总的来说，单晶硅和多晶硅的生产流程包括原材料准备、溶解、晶体生长、切割、清洗和加工等环节。
两者之间的主要区别在于晶体生长的方法，单晶硅采用克拉法，多晶硅采用坩埚法。
这些工艺步骤对于确保硅片的纯度和性能至关重要，对光伏产业的发展至关重要。
晶体硅生产的标准工艺标准流程详解
晶体硅生产旳工艺流程详解硅材料是目前最重要旳半导材料，目前常用旳太阳能电池是硅电池。
单质硅是比较活泼旳一种非金属元素，它能和96种稳定元素中旳64种元素形成化合物。
硅旳重要用途是取决于它旳半导性。
晶体硅涉及单晶硅和多晶硅，晶体硅旳制备措施大体是先用碳还原SiO2成为Si，用HCl反映再提纯获得更高纯度多晶硅，单晶硅旳制法一般是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。
硅旳单晶体。
具有基本完整旳点阵构造旳晶体。
用于制造太阳能电池旳多晶硅纯度规定达到99.9999％。
晶体硅生产一般工艺流程⑴ 清洗清洗旳目旳：1清除硅片表面旳机械损伤层。
2对硅片旳表面进行凹凸面(金字塔绒面)解决,增长光在太阳电池片表面旳折射次数,利于太阳能电池片对光旳吸取,以达到电池片对太阳能价值旳最大运用率。
3清除表面硅酸钠、氧化物、油污以及金属离子杂质。
化学清理原理：HF清除硅片表面氧化层：HCl清除硅片表面金属杂质：盐酸具有酸和络合剂旳双重作用，氯离子能与溶解片子表面也许沾污旳杂质，铝、镁等活泼金属及其他氧化物。
但不能溶解铜、银、金等不活泼旳金属以及二氧化硅等难溶物质。
安全提示：NaOH、HCl、HF都是强腐蚀性旳化学药物，其固体颗粒、溶液、蒸汽会伤害到人旳皮肤、眼睛、呼吸道，因此操作人员要按照规定穿戴防护服、防护面具、防护眼镜、长袖胶皮手套。
一旦有化学试剂伤害了员工旳身体，立即用纯水冲洗30分钟，送医院就医。
⑵制绒制绒旳目旳：减少光旳反射率，提高短路电流(Isc)，最后提高电池旳光电转换效率。
制绒旳原理运用低浓度碱溶液对晶体硅在不同晶体取向上具有不同腐蚀速率旳各向异性腐蚀特性，在硅片表面腐蚀形成角锥体密布旳表面形貌，就称为表面织构化。
角锥体四周全是由〈111〉面包围形成。
反映为：Si+2NaOH+H2O →Na2SiO3 +2H2 ↑。
晶体硅太阳能电池片的生产流程
一、基本概念1、制绒制绒，是指处理硅片的一种工艺方法，利用硅的各向异性腐蚀特性，使用腐蚀液在硅片表面刻出类似于金字塔或者是蜂窝状的结构。
制绒按硅原料的不同可分为单晶制绒与多晶制绒，按腐蚀液的酸碱性可分为酸制绒与碱制绒。
2、掺杂掺杂就是使杂质进入晶片内部，并在晶片中的某区域以一定浓度分布，从而改变器件的电学性能，掺入的杂质可以是IIIA族和VA族的元素。
利用掺杂技术，可以制作PN结、欧姆接触区以及电阻等各种器件。
常用的掺杂技术有扩散和离子注入两种。
3、PN结采用不同的掺杂工艺，通过扩散作用，将P型半导体与N型半导体制作在同一块半导体（通常是硅或锗）基片上，在它们的交界面就形成空间电荷区，又称PN结。
PN结具有单向导电性。
4、等离子体刻蚀等离子体刻蚀（也称干法刻蚀）是集成电路制造中的关键工艺之一，其目的是完整地将掩膜图形复制到硅片表面，其范围涵盖前端CMOS栅级（Gate）大小的控制，以及后端金属铝的刻蚀及Via和Trench的刻蚀。
刻蚀的工艺水平直接影响最终产品质量及生产技术的先进性。
5、PSGPSG（Phospho Silicate Glass）是磷硅玻璃的意思，在太阳能电池片的扩散工艺后，硅片表面会形成一层PSG，必须去除。
6、PECVDPECVD:（Plasma Enhance Chemical Vapour Deposition ）等离子增强化学气象沉积,等离子体是由于物质分子热运动加剧，相互间的碰撞就会使气体分子产生电离，这样物质就会变成自由运动并由相互作用的正离子、电子和中性粒子组成的混合物。
二、晶体硅太阳能电池片的生产工艺与设备生产电池片的工艺比较复杂，一般要经过硅片检测、表面制绒、扩散制PN结、刻蚀、镀减反射膜、金属化、和测试分选包装等主要步骤。
下面依序介绍晶体硅太阳能电池片生产的各项工艺与设备。
1、硅片检测硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。
pmos生产流程
pmos生产流程1. 晶圆生长PMOS的生产首先需要用高纯度的硅片作为基材，经过晶圆生长，制成圆形的晶体硅片。
晶圆生长一般使用Czochralski方法，通过高温熔融硅锭，然后缓慢拉出，形成晶体硅片。
晶圆生长是整个生产过程中至关重要的一步，直接影响到PMOS器件的性能和品质。
2. 切割经过晶圆生长后，硅片会形成一个大片的圆形晶圆，在切割工艺中，将大片的圆形晶圆切割成若干个小晶片，以进行后续的加工。
切割一般采用切割机进行，切割出的小晶片会进行清洗处理，去除切割后的残渣和杂质。
3. 清洗清洗是非常重要的一步，用于去除晶片表面的杂质和污垢，保证后续加工工艺的顺利进行。
清洗一般采用超声波清洗或化学清洗的方法，将晶片浸泡在清洗液中，去除表面的污垢。
清洗后的晶片会进行干燥处理，以保证表面干净。
4. 光刻光刻是PMOS生产中非常重要的一个步骤，用于定义器件的图形和结构。
光刻工艺是通过将光刻胶涂覆在晶片表面，然后通过紫外光照射，使得光刻胶在曝光区域发生化学变化，形成图形。
接着用显影工艺去除未曝光区域的光刻胶，然后进行干燥。
最后形成光刻图形。
5. 薄膜沉积薄膜沉积是PMOS生产中的关键步骤之一。
在薄膜沉积过程中，会在晶片表面沉积一层氧化硅薄膜，用于隔离不同的电子层。
薄膜沉积一般采用化学气相沉积（CVD）或物理气相沉积（PVD）的方法进行。
薄膜沉积后，需要进行退火处理，使薄膜与晶片结合更加牢固。
6. 离子注入离子注入是PMOS的另一个重要工艺步骤，用于在晶片中掺入杂质，改变电阻率和导电性。
在离子注入过程中，会将晶片放置在离子注入机中，通过高能离子轰击晶片表面，使得杂质被注入到晶片中。
不同种类的杂质会形成不同的电子化合物，从而改变器件的性能。
7. 退火退火是PMOS生产的最后一个工艺步骤，用于改善晶片的性能和稳定性。
在退火过程中，会将晶片放置在加热炉中，进行高温加热处理。
退火可以去除晶片中的残留应力，提高晶片的电子迁移率，增强器件的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。
熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。
单晶硅棒是生产单晶硅片的原材料，随着国内和国际市场对单晶硅片需求量的快速增加，单晶硅棒的市场需求也呈快速增长的趋势。
单晶硅圆片按其直径分为6英寸、8英寸、12英寸（300毫米）及18英寸（450毫米）等。
直径越大的圆片，所能刻制的集成电路越多，芯片的成本也就越低。
但大尺寸晶片对材料和技术的要求也越高。
单晶硅按晶体生长方法的不同，分为直拉法（CZ）、区熔法（FZ）和外延法。
直拉法、区熔法生长单晶硅棒材，外延法生长单晶硅薄膜。
直拉法生长的单晶硅主要用于半导体集成电路、二极管、外延片衬底、太阳能电池。
目前晶体直径可控制在Φ3~8英寸。
区熔法单晶主要用于高压大功率可控整流器件领域，广泛用于大功率输变电、电力机车、整流、变频、机电一体化、节能灯、电视机等系列产品。
目前晶体直径可控制在Φ3~6英寸。
外延片主要用于集成电路领域。
由于成本和性能的原因，直拉法（CZ）单晶硅材料应用最广。
在IC工业中所用的材料主要是CZ抛光片和外延片。
存储器电路通常使用CZ抛光片，因成本较低。
逻辑电路一般使用价格较高的外延片，因其在IC制造中有更好的适用性并具有消除Latch－up的能力。
单晶硅也称硅单晶，是电子信息材料中最基础性材料，属半导体材料类。
单晶硅已渗透到国民经济和国防科技中各个领域，当今全球超过2000亿美元的电子通信半导体市场中95%以上的半导体器件及99%以上的集成电路用硅。
二、硅片直径越大，技术要求越高，越有市场前景，价值也就越高。
日本、美国和德国是主要的硅材料生产国。
中国硅材料工业与日本同时起步，但总体而言，生产技术水平仍然相对较低，而且大部分为2.5、3、4、5英寸硅锭和小直径硅片。
中国消耗的大部分集成电路及其硅片仍然依赖进口。
但我国科技人员正迎头赶上，于1998年成功地制造出了12英寸单晶硅，标志着我国单晶硅生产进入了新的发展时期。
目前，全世界单晶硅的产能为1万吨/年，年消耗量约为6000吨～7000吨。
未来几年中，世界单晶硅材料发展将呈现以下发展趋势。
单晶硅产品向300mm过渡，大直径化趋势明显：随着半导体材料技术的发展，对硅片的规格和质量也提出更高的要求，适合微细加工的大直径硅片在市场中的需求比例将日益加大。
目前，硅片主流产品是 200mm，逐渐向300mm 过渡，研制水平达到400mm～450mm。
据统计，200mm硅片的全球用量占60%左右，150mm占20%左右，其余占20%左右。
根据最新的《国际半导体技术指南（ITRS）》，300mm硅片之后下一代产品的直径为450mm；450mm硅片是未来22纳米线宽 64G集成电路的衬底材料，将直接影响计算机的速度、成本，并决定计算机中央处理单元的集成度。
Gartner发布的对硅片需求的5年预测表明，全球300mm硅片将从2000年的1.3%增加到2006年的21.1%。
日、美、韩等国家都已经在 1999年开始逐步扩大300mm硅片产量。
据不完全统计，全球目前已建、在建和计划建的300mm硅器件生产线约有40余条，主要分布在美国和我国台湾等，仅我国台湾就有20多条生产线，其次是日、韩、新及欧洲。
世界半导体设备及材料协会（SEMI）的调查显示，2004年和2005年，在所有的硅片生产设备中，投资在300mm生产线上的比例将分别为55%和 62%，投资额也分别达到130.3亿美元和184.1亿美元，发展十分迅猛。
而在1996年时，这一比重还仅仅是零2、硅材料工业发展日趋国际化，集团化，生产高度集中：研发及建厂成本的日渐增高，加上现有行销与品牌的优势，使得硅材料产业形成“大者恒大”的局面，少数集约化的大型集团公司垄断材料市场。
上世纪90年代末，日本、德国和韩国（主要是日、德两国）资本控制的8大硅片公司的销量占世界硅片销量的90%以上。
根据SEMI提供的2002年世界硅材料生产商的市场份额显示，Shinetsu、SUMCO、Wacker、MEMC、Komatsu等5家公司占市场总额的比重达到89%，垄断地位已经形成。
3、硅基材料成为硅材料工业发展的重要方向：随着光电子和通信产业的发展，硅基材料成为硅材料工业发展的重要方向。
硅基材料是在常规硅材料上制作的，是常规硅材料的发展和延续，其器件工艺与硅工艺相容。
主要的硅基材料包括SOI（绝缘体上硅）、GeSi和应力硅。
目前SOI技术已开始在世界上被广泛使用，SOI材料约占整个半导体材料市场的30%左右，预计到2010年将占到50%左右的市场。
Soitec公司（世界最大的SOI生产商）的2000年～2010年SOI市场预测以及2005年各尺寸 SOI硅片比重预测了产业的发展前景。
4、硅片制造技术进一步升级：目前世界普遍采用先进的切、磨、抛和洁净封装工艺，使制片技术取得明显进展。
在日本，Φ200mm硅片已有50%采用线切割机进行切片，不但能提高硅片质量，而且可使切割损失减少10%。
日本大型半导体厂家已经向300mm硅片转型，并向0.13μm以下的微细化发展。
另外，最新尖端技术的导入，SOI等高功能晶片的试制开发也进入批量生产阶段。
对此，硅片生产厂家也增加了对300mm硅片的设备投资，针对设计规则的进一步微细化，还开发了高平坦度硅片和无缺陷硅片等，并对设备进行了改进。
三、硅是地壳中赋存最高的固态元素，其含量为地壳的四分之一，但在自然界不存在单体硅，多呈氧化物或硅酸盐状态。
硅的原子价主要为4价，其次为2价；在常温下它的化学性质稳定，不溶于单一的强酸，易溶于碱；在高温下化学性质活泼，能与许多元素化合。
由于硅的禁带宽度和电子迁移率适中，硅器件的最高工作温度能达250℃，其制作的微波功率器件的工作频率可以达到C波段（5GHZ）。
在硅的表面能形成牢固致密的SiO2膜，此膜能充当电容的电介质、扩散的隔离层、器件表面的保护层，随着平面工艺与光刻技术的问世而促进了硅的超大规模集成电路的发展。
硅材料资源丰富，又是无毒的单质半导体材料，较易制作大直径无位错低微缺陷单晶。
晶体力学性能优越，易于实现产业化，从而导致半导体硅材料成为电子材料中的第一大主体功能材料，并在今后较长时间内仍将成为半导体的主体材料。
多晶硅材料是以工业硅为原料经一系列的物理化学反应提纯后达到一定纯度的电子材料，是硅产品产业链中的一个极为重要的中间产品，是制造硅抛光片、太阳能电池及高纯硅制品的主要原料，是信息产业和新能源产业最基础的原材料。
多晶硅产品分类:多晶硅按纯度分类可以分为冶金级（工业硅）、太阳能级、电子级。
1、冶金级硅（MG）：是硅的氧化物在电弧炉中被碳还原而成。
一般含Si 为90 - 95% 以上，高达 99.8% 以上。
2、太阳级硅 (SG)：纯度介于冶金级硅与电子级硅之间，至今未有明确界定。
一般认为含Si在 99.99 %– 99.9999%（4～6个9）。
3、电子级硅（EG）：一般要求含Si > 99.9999 %以上，超高纯达到99.9999999%～99.999999999%（9～11个9）。
其导电性介于 10-4 – 1010 欧厘米。
多晶硅应用领域：多晶硅是半导体工业、电子信息产业、太阳能光伏电池产业的最主要、最基础的功能性材料。
主要用做半导体的原料，是制做单晶硅的主要原料，可作各种晶体管、整流二极管、可控硅、太阳能电池、集成电路、电子计算机芯片以及红外探测器等。
多晶硅是制备单晶硅的唯一原料和生产太阳能电池的原料。
随着近几年我国单晶硅产量以年均26%的速度增长，多晶硅的需求量与日俱增，目前供应日趋紧张。
我国2000年产单晶硅459吨，2003年增加到1191吨，预计2005年产量将达1700吨，消耗多晶硅2720吨。
从单晶硅产品结构看，太阳电池用单晶硅产量增长最快，2000年产量207吨，2003年为696吨。
预计2005年将达到1000吨，约需多晶硅1590吨，而国内2004年仅生产多晶硅57.7吨，绝大部分需要进口。
我国主要的太阳能电池厂有5~6家，最大的无锡尚德太阳能电力有限公司2004年产量约为50MW，2005年计划生产100MW，如果完成计划，则约需多晶硅1300吨以上。
仅此一家企业，就要2家千吨级多晶硅厂为其供货，才能满足生产需要。
从国际市场看，国际市场多晶硅需求量在以每年10－12%的速度增长，按此增长速度预测，2005年全球多晶硅需求量将达27000吨，2010年将达60000吨，缺口很大。
亚太地区特别是日本、台湾、新加坡、韩国等地，都是多晶硅的主要需求地。
多晶硅生产技术：多晶硅生产技术主要有：改良西门子法、硅烷法和流化床法。
正在研发的还有冶金法、气液沉积法、重掺硅废料法等制造低成本多晶硅的新工艺。
世界上85％的多晶硅是采用改良西门子法生产的，其余方法生产的多晶硅仅占15％。
以下仅介绍改良西门子法生产工艺。
西门子法（三氯氢硅还原法）是以HCl（或Cl2、H2）和冶金级工业硅为原料，将粗硅（工业硅）粉与HCl在高温下合成为SiHCl3，然后对 SiHCl3进行化学精制提纯，接着对SiHCL3进行多级精馏，使其纯度达到9个9以上，其中金属杂质总含量应降到0.1ppba以下，最后在还原炉中在1050℃的硅芯上用超高纯的氢气对SiHCL3进行还原而长成高纯多晶硅棒。
多晶硅副产品：多晶硅生产过程中将有大量的废水、废液排出，如：生产1000吨多晶硅将有三氯氢硅3500吨、四氯化硅4500吨废液产生，未经处理回收的三氯氢硅和四氯化硅是一种有毒有害液体。
对多晶硅副产物三氯氢硅、四氯化硅经过多级精馏提纯等化学处理，可生成白炭黑、氯化钙以及用于光纤预制棒的高纯（6N）四氯化硅。
四、硅锭的拉制，目前主要有以下几种方法：*直拉法即切克老斯基法（Czochralski: Cz), 直拉法是用的最多的一种晶体生长技术。
直拉法基本原理和基本过程如下：1.引晶：通过电阻加热，将装在石英坩埚中的多晶硅熔化，并保持略高于硅熔点的温度，将籽晶浸入熔体，然后以一定速度向上提拉籽晶并同时旋转引出晶体；2.缩颈：生长一定长度的缩小的细长颈的晶体，以防止籽晶中的位错延伸到晶体中；放肩：将晶体控制到所需直径；3.等径生长：根据熔体和单晶炉情况，控制晶体等径生长到所需长度；4.收尾：直径逐渐缩小，离开熔体；5.降温：降级温度，取出晶体，待后续加工6.最大生长速度：晶体生长最大速度与晶体中的纵向温度梯度、晶体的热导率、晶体密度等有关。
提高晶体中的温度梯度，可以提高晶体生长速度；但温度梯度太大，将在晶体中产生较大的热应力，会导致位错等晶体缺陷的形成，甚至会使晶体产生裂纹。
