楼地层构造
吊顶的组成：一般由吊筋、骨架和面层
三部分(图)。
1.弥补原建筑结构的不足。如果层高过高，会使房间显得空旷，可以用吊顶来降低高 度；如果层高过低，也可以通过吊顶进行处理，利用视觉的误差，使房间“变”高。 有些住宅原建筑房顶的横梁、暖气管道露在外面很不美观，可以通过吊顶掩盖以上不 足，使顶面整齐有序而不显杂乱。 2.增强装饰效果。吊顶可以丰富顶面造型，增强视觉感染力，使顶面处理富有个性， 从而体现独特的装饰风格。 3.丰富室内光源层次，达到良好的照明效果。有些住宅原建筑照明线路单一，照明灯 具简陋，无法创造理想的光照环境。吊顶可以将许多管线隐藏起来，还可以预留灯具 安装部位，能产生点光、线光、面光相互辉映的光照效果，使室内增色不少。 4.隔热保温。顶楼的住宅如无隔温层，夏季阳光直射房顶，市内的温度会很高，可以 通过吊顶加一个隔温层，起到隔热降温的作用。冬天，它又成了一个保温层，使室内 的热量不易通过屋顶流失。
(1) 钢筋混凝土雨篷 当挑出长度较大时，雨篷由梁、板、柱组 成，其构造与楼板相同；当挑出长度较小时， 雨篷与凸阳台一样做成悬臂构件，一般由雨篷
梁和雨篷板组成(图)。
(2) 钢结构悬挑雨篷 钢结构悬挑雨篷由支撑系统、骨架系统和
板面系统三部分组成。
(3) 玻璃采光雨篷
玻璃采光雨篷是用阳光板、钢化玻璃做雨
板支承在次梁上，次梁支承在主梁上，主 梁支承在墙或柱上。所有的板、梁都是在 支模后整体浇筑而成(图)。 当房间的形状近似方形，跨度在10m左右时，
常沿两个方向交叉布置等距离、等截面梁，
形成井式楼板(图)。
无梁楼板：框架结构中将板直接支承在柱上，
且不设梁的楼板，分为有柱帽和无柱帽两种。
当楼面荷载较小时，可采用无柱帽式的无
楼地层构造
楼地层构造 8.4 楼地面装修
▪根据面层材料不同分为:
1. 整体楼地面——水泥砂浆楼地面 水磨石楼地面 细石混凝 土楼地面
2. 块料楼地面——陶瓷地砖楼地面 预制水磨石楼地面 大理 石楼地面、花岗岩楼地面
3. 木地板
——空铺木地板 实铺木地板
4. 粘贴楼地面——卷材：塑料地板、地毯
5. 涂料楼地面——水泥砂浆楼地面或混凝土楼地面上加涂层， 改善表面性能
轻钢龙骨石膏板吊顶
楼地层构造 8.5 顶棚装修
轻钢龙骨石膏板吊顶
楼地层构造 8.6 阳台雨篷
挑阳台、凹阳台、半挑半凹阳台
悬臂梁 悬挑板
楼地层构造 8.6 阳台雨篷
阳台防排水
阳台板低于室内楼地面50mm，周边翻高≥100mm； 排水坡度0.5~1％，坡向地漏，接入临近雨水管；
或坡向排水孔，孔内预埋Φ50pvc管，水舌外挑 ≮80mm 使用防水砂浆或水泥砂浆找平后做防水涂料再做面层(地砖)。
楼地层构造 8.4 楼地面装修
2. 木地面 空铺木地板
空铺木地板构造要点： 用于房屋底层； 由木龙骨(搁栅)、剪刀撑、
压沿木、垫木、地垄墙、单 层或双层木板组成； 砖檐及地垄墙上铺垫木和防 潮油毡； 木板背面防潮处理； 组织架空层通风——在地垄 墙和外墙上预120×120mm 通风洞口，并加设铸铁篦 子。 双层木板的板和面板相互交 错45°～90°。
楼地层构造 8.4 楼地面装修
2. 块料地面 大理石、花岗岩地面
做法： 石材板面层(1:1白水泥浆 擦缝) 陶瓷砖铺面层 25厚1:2.5干硬性水泥砂浆 结合层，上撒1~2厚干水泥并 洒适量清水 水泥浆结合层 结构层
楼地层构造
2. 木地面
8.4 楼地面装修
楼层与地层构造
对室内有重要的清洁及装饰作用。 2）结构层：
是承重部分，一般包括梁和板。主要功能是承受楼 板层上的全部荷载，并将这些荷载传递给墙或柱，同时 还对墙身起水平支撑作用，加强房屋的整体刚度。
4
3）顶棚: 又称天花,除美观要求外，常安装灯具。
4）附加层： 可根据构造和使用要求设置结合层、找平层、防水
层、保温、隔热层、隔声层、管道敷设层等不同构造层 次。
自重轻、保温性能好、舒适、有弹性。 但易燃、易腐蚀、耐久性差,特别是需 耗用大量木材。越来越少采用。
②钢筋混凝 土楼板
③压型钢板 组合楼板
10
强度高、防火性能好、便于工业化生 产,是我国应用最广泛的一种楼板。
既起模板作用,又起结构作用，减少梁 数量减轻楼板自重，施工速度快，国外 高层中得到广泛应用。
5）对有水侵袭的楼板层，须具有防潮、防水能力，保证建筑物 正常使用。
6）对某些特殊要求，须具备相应的防腐蚀、防静电、防油、防 爆（不发火）等能力。
7）满足现代建筑的“智能化”要求，须合理安排各种设备管线 8的走向。
弹 性 面 层
隔声构造
吊天棚
浮 筑 式
9
8.1.2 楼板的类型及选用
类型
选用
①木楼板
优点: 可节省模板，并能改善构件制作时工人的劳动条 件，有利于提高劳动效率和加快施工进度。 缺点： 楼板的整体性较差，一些抗震要求较高的地区不 宜采用。
39
40
41
42
43
44
45
预制构件可分为预应力和非预应力两种。 采用预应力构件,可推迟裂缝的出现和限制裂缝 的开展，从而提高了构件的抗裂度和刚度。预应力与 非预应力构件相比较，可节省钢材约30％～50％，可 节省混凝土10％～30％，减轻自重，降低造价。
是承重部分，一般包括梁和板。主要功能是承受楼 板层上的全部荷载，并将这些荷载传递给墙或柱，同时 还对墙身起水平支撑作用，加强房屋的整体刚度。
4
3）顶棚: 又称天花,除美观要求外，常安装灯具。
4）附加层： 可根据构造和使用要求设置结合层、找平层、防水
层、保温、隔热层、隔声层、管道敷设层等不同构造层 次。
自重轻、保温性能好、舒适、有弹性。 但易燃、易腐蚀、耐久性差,特别是需 耗用大量木材。越来越少采用。
②钢筋混凝 土楼板
③压型钢板 组合楼板
10
强度高、防火性能好、便于工业化生 产,是我国应用最广泛的一种楼板。
既起模板作用,又起结构作用，减少梁 数量减轻楼板自重，施工速度快，国外 高层中得到广泛应用。
5）对有水侵袭的楼板层，须具有防潮、防水能力，保证建筑物 正常使用。
6）对某些特殊要求，须具备相应的防腐蚀、防静电、防油、防 爆（不发火）等能力。
7）满足现代建筑的“智能化”要求，须合理安排各种设备管线 8的走向。
弹 性 面 层
隔声构造
吊天棚
浮 筑 式
9
8.1.2 楼板的类型及选用
类型
选用
①木楼板
优点: 可节省模板，并能改善构件制作时工人的劳动条 件，有利于提高劳动效率和加快施工进度。 缺点： 楼板的整体性较差，一些抗震要求较高的地区不 宜采用。
39
40
41
42
43
44
45
预制构件可分为预应力和非预应力两种。 采用预应力构件,可推迟裂缝的出现和限制裂缝 的开展，从而提高了构件的抗裂度和刚度。预应力与 非预应力构件相比较，可节省钢材约30％～50％，可 节省混凝土10％～30％，减轻自重，降低造价。
楼地层构造认知
楼地层构造认知4.1 楼地层概述4.1.1 楼地层的组成楼地层分为楼板层和地坪层两种,如图4-1所示。

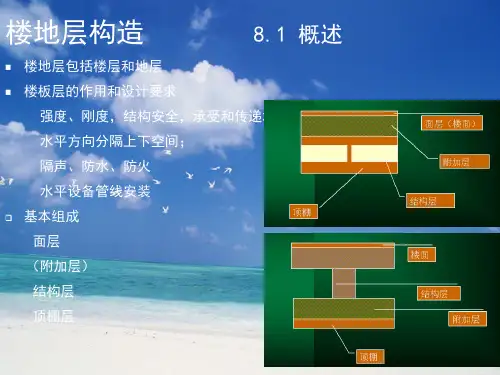

1.楼板层的构造楼板层一般由面层、结构层(楼板)和顶棚层三个基本层次组成,当房间对楼板层有特殊要求时,可加设相应的附加层。
(1)面层。
面层又称为楼面,是楼板层上表面的构造层,也是室内空间下部的装修层。
其作用是保护楼板并传递荷载,有清洁和装饰室内的作用。
根据各房间的功能要求不同,面层有多种不同的做法。
图4-1 楼地层的组成(a)楼板层;(b)地坪层(2)结构层。
结构层通常称为楼板,包括板、梁等构件。
结构层位于面层和顶棚层之间,是楼板层的承重部分。
结构层承受整个楼板层的全部荷载,并对楼板层的隔声、防火等起主要作用,能加强建筑物的整体刚度。
(3)顶棚层。
顶棚层是楼板层下表面的构造层,也是室内空间上部的装修层。
顶棚层的主要功能是保护楼板、安装灯具、装饰室内空间及满足室内的特殊使用要求。
(4)附加层。
附加层通常设置在面层和结构层之间,有时也布置在结构层和顶棚层之间,根据构造和使用要求,可设置结合层、找平层、防水层、保温层、隔热层、隔声层、管道敷设层等不同构造层次。
2.地坪层的构造实铺地坪层在建筑工程中的应用较广,一般由面层、垫层和基层三个基本层次组成。
为了满足更多的使用功能要求,可在地坪层中加设相应的附加层,如防水层、防潮层、隔声层、隔热层、管道敷设层等,这些附加层一般位于面层和垫层之间,如图4-2所示。
图4-2 实铺地坪层的构造(1)面层是地坪层的表面层,直接承受各种物理、化学作用,是人们日常生活直接接触的表面,应满足坚固、耐磨、平整、光洁、不起尘、易于清洗、防水、防火、有一定弹性等使用要求。
(2)垫层的作用是满足面层铺设所要求的刚度和平整度,有刚性垫层和非刚性垫层之分。
刚性垫层一般采用强度等级为C10的混凝土,厚度为60~100mm,适用于整体面层和小块料面层的地坪,如水磨石、水泥砂浆、陶瓷马赛克、缸砖等地面。
房屋建筑学楼地层-楼地层构造
第八章 楼地层
8.4 楼地层构造
8.4楼地层构造
一、地面类型： 1、整体地面 2、块材地面
3、塑料地面 4、卷材类地面 5、涂料类地面 6、木地面
房屋建筑学楼地层-楼地层构造
（一）整体地面：
1、水泥砂浆地面： （1）特点 ： ①构造简单 ②坚固
③防潮、防水 ④造价低 ⑤蓄热系数大 （2）构造：
①单层：一层20-25厚1：2或1：2.5水泥砂浆。
5、纯羊毛地毯：
（1）特点：①弹性好②不易变形③不易磨损
④易清洗 ⑤难燃烧 ⑥隔声好
⑦易虫蛀 ⑧防腐性差 ⑨价格昂贵 房屋建筑学楼地层-楼地层构造
（2）分类：
①无纺地毯 ②簇绒地毯 ③手工编织地毯
6、地毯的铺设方法：
①局部 ③干铺
②满铺 ④固定
房屋建筑学楼地层-楼地层构造
（五）木地面：
1、定义：指由木板铺钉或胶合在基层上的地面。 2、特点：①有弹性 ②无灰 ③质轻 ④不反潮 ⑤导热系数小 ⑥光滑 ⑦清洁 3、适用范围：①住宅②宾馆③体育馆④剧院舞台 4、按材料规格分类： ①条木地面50-150mm宽 ②拼花木地面200-300mm长 5、材质分类：①纯木 ②复合
1、粘土砖地面：
（1）特点 ： ①施工简便 ②造价低廉
（2）砌筑方式： ①平砌 ②侧砌
（3）适用范围： ①临建地面
②庭院小道
③要求低地面
房屋建筑学楼地层-楼地层构造
（4）砌筑方法：
①平铺：在基层上铺一层20-40厚砂子， 将砖直铺在砂子上，校正平整后用砂 或砂浆填缝。
②湿铺：基层上铺1：3水泥砂浆12-20厚， 将砖块铺平压实，用1：1水泥砂浆灌缝。
抹灰装修 当楼板底面不够平整，或室内装修要求较高，可在板底抹灰装 修
8.4 楼地层构造
8.4楼地层构造
一、地面类型： 1、整体地面 2、块材地面
3、塑料地面 4、卷材类地面 5、涂料类地面 6、木地面
房屋建筑学楼地层-楼地层构造
（一）整体地面：
1、水泥砂浆地面： （1）特点 ： ①构造简单 ②坚固
③防潮、防水 ④造价低 ⑤蓄热系数大 （2）构造：
①单层：一层20-25厚1：2或1：2.5水泥砂浆。
5、纯羊毛地毯：
（1）特点：①弹性好②不易变形③不易磨损
④易清洗 ⑤难燃烧 ⑥隔声好
⑦易虫蛀 ⑧防腐性差 ⑨价格昂贵 房屋建筑学楼地层-楼地层构造
（2）分类：
①无纺地毯 ②簇绒地毯 ③手工编织地毯
6、地毯的铺设方法：
①局部 ③干铺
②满铺 ④固定
房屋建筑学楼地层-楼地层构造
（五）木地面：
1、定义：指由木板铺钉或胶合在基层上的地面。 2、特点：①有弹性 ②无灰 ③质轻 ④不反潮 ⑤导热系数小 ⑥光滑 ⑦清洁 3、适用范围：①住宅②宾馆③体育馆④剧院舞台 4、按材料规格分类： ①条木地面50-150mm宽 ②拼花木地面200-300mm长 5、材质分类：①纯木 ②复合
1、粘土砖地面：
（1）特点 ： ①施工简便 ②造价低廉
（2）砌筑方式： ①平砌 ②侧砌
（3）适用范围： ①临建地面
②庭院小道
③要求低地面
房屋建筑学楼地层-楼地层构造
（4）砌筑方法：
①平铺：在基层上铺一层20-40厚砂子， 将砖直铺在砂子上，校正平整后用砂 或砂浆填缝。
②湿铺：基层上铺1：3水泥砂浆12-20厚， 将砖块铺平压实，用1：1水泥砂浆灌缝。
抹灰装修 当楼板底面不够平整，或室内装修要求较高，可在板底抹灰装 修
第7章 楼地层的构造1(共57张PPT)
二、楼地层的类型 根据主要承重结构的材料的不同，楼板层可分为钢 筋砼楼板、压型钢板式楼板、木楼板以及砖拱 楼板层。
地坪层的类型有空铺类、实铺类地坪。 空铺类地坪层是先在夯实的地基上砌筑地垅墙，再 在地垅墙上搭钢筋砼薄板或木地板。
实铺类地坪层一般是在夯实地基上直接做三合土
或素砼的垫层，可做一层或两层，根据功能需 要还可增加一些附加层。
槽形板两端用端肋封闭，当板长到达6m时， 需在板的中部每隔600~1500mm增设横肋一道 。
〔4〕T形板
T形板有单T板和双T板之分，是一种梁板合一的构件 ，体型简洁、受力明确，具有比槽形板更大的跨度 ，但在一般民用建筑中应用不多。
由于装配式楼板层存在接缝多、整体性不好、抗震 性能差、施工质量不能保证等问题，目前国家在民 用建筑工程中推选现浇钢筋砼楼板层的作法。
侧缝一般有V、U形缝和凹槽缝三种形式。缝
楼板层类型
§7.1.2 楼地层的组成
一、楼板层的组成：
〔1〕面层
又称楼面或地面。起着保护楼板结构层和装饰的作 用。面层还可分为饰面层和垫层。 〔2〕结构层
是楼板层的承重局部，将作用于其上的全部荷载 传递给承重墙或柱，并对墙身起水平支撑作用。 帮助墙身抵抗和传递由风或地震等所产生的水平 力，增强建筑的整体刚度。是楼板层中的核心层 。
〔1〕面层
与楼板层的面层相同。
〔2〕垫层
地坪层中起承重作用主要构造层。垫层通常 采用三合土、素砼、毛石砼等材料。
〔3〕基层
直接支承垫层的土壤，也可称地基。一般采 用素土夯实做法。
〔4〕附加层 与楼板层一样，对有特殊要求的地层也增加一 些特殊附加的构造层次，以满足使用功能要求 。如防潮层、防水层、保温层等。
〔3〕工业化大生产的要求：尺寸符合模数制要求，减少预制构件的规格和尺寸； 1 楼地层的设计要求和类型 双层孔格式支承方式跨度可达4米。 叠合楼板跨度一般为4~6m，最大可达9m，以5. 〔2〕使用功能要求：楼板层应满足防火、隔声、防水、保温、隔热、耐久等使用要求； 为增强建筑物的整体刚度，对楼板与墙体之间、楼板与楼板之间常用锚固钢筋予以锚固。 组合楼板受正弯矩局部不需配置受力钢筋，仅需局部构造钢筋即可。 当房间或柱距尺寸较大时，要设置梁作为板的中间支点来减小板的跨度，以免板厚过大。 起着保护楼板结构层和装饰的作用。 直接支承垫层的土壤，也可称地基。 双层孔格式组合楼板构造 当板的长边与短边之比大于或等于2时，由于作用于板上的荷载主要是沿板的短向传递的，此时板的两个短边起的作用很小，因此称为单向板； 板面现浇砼叠合层，所有楼板层中的管线事先埋在叠合层内。 主要用以保护楼板、安装灯具、遮掩各种水平管线设备以及装修室内。 且使压在边肋上的墙体因受局部承压影响而削弱墙体承载能力。
楼地层构造PPT
4.压型钢板混凝土组合板：以压型钢板为底衬板，在上面 浇筑混凝土，不用模板，施工较为方便，如图4-6所示。
图4-3钢筋混凝土梁板式
图4-4井式楼板
图4-5无梁楼板 （a）无梁楼板透视（b）柱帽形式
图4-6压型钢板混凝土组合楼板
5.现浇空心楼板：在楼面或屋面部位支模，将成孔管永久 置于混凝土中整体浇注而成，钢筋混凝土现浇空心楼板是 继预制空心楼板之后出现的新型楼板结构，具有截面刚度 大、自重轻、造价低、隔热隔声等优点，非常适合大柱网、 大开间的楼、屋面结构，如图4-7所示。
(三).防火 为了保证在火灾发生时，在一定的时间内楼板不发生 塌陷，要求楼板采用具有一定耐火能力的材料。 (四).防水和防潮 为了防止卫生间、盥洗室和厨房等有水房间水的渗漏， 都应进行防潮防水处理。 (五).保温和隔热 有的房间有恒温、恒湿的要求，那就要在楼板层中设 置保温层。 (六).敷设管线 为了保证室内空间更加灵活，有的管道和线路将借助 楼板来铺设的。
图4-7 现浇空心楼板
(二). 现浇钢筋混凝土楼板结构构造
1.当现浇板的受力钢筋与梁平行时，应沿梁的度方 向配置间距不大于200mm且与梁垂直的的上部构造钢筋， 其直径不宜小于8mm。该构造钢筋伸入板内的长度从梁 边算起不宜小于板跨度的四分之一，如图4-8所示。 2.对与支承结构整体浇筑或嵌固在承重墙内的现浇混 凝土板，应沿支承周边配置上部构造钢筋，其直径不 宜小于8mm，间距不大于200mm，并应符合下列规定：
2.梁板式楼板：由板、次梁、主梁组成，板支承在次梁上， 次梁支承在主梁上，主梁支承在墙或柱上，如图4-3所示。 当房间的形状近似方形，跨度在10m左右时，常沿两个方 向交叉布置等距离、等截面梁，形成井式楼板，如图4-4 所示。 3.无梁楼板：不设梁，板直接支承在柱上，分为有柱帽 和无柱帽两种。楼面荷载较小时，可采用无柱帽式的无梁 楼板；荷载较大时，采用有柱帽式的无梁楼板，如图4-5 所示。
建筑构造-楼地层
二、装配式钢筋混凝土楼板 1、板的类型与规格 类型：
实心平板
槽形板
空心板
槽型板构造
空心板在墙上的搁置
2、板的结构布置方式
板的搁置长度：在梁上时≥60；在墙上时≥80
板的结构布置方式
板的结构布置方式
板缝的处理方式
板缝的处理方式
三、装配整体式钢筋混凝土楼板 装配整体式楼板，是楼板中预制部分构件， 然后在现场安装，再以整体浇筑的办法连接而成 的楼板。
空铺地层构造
(a)钢筋混凝土板空铺地
层 (b)木板空铺地层
二、地面设计要求
（一）具有足够的坚固性 （二）保温性能好
（三）具有一定的弹性
（四）易清洁、经济 （五）满足某些特殊要求
三、地面的类型
按面层所用材料和施工方式不同，常见地面做 （一）整体地面：水泥砂浆地面、细石混凝土地 （二）块材地面：砖铺地面、面砖、缸砖及陶瓷
4、压型钢板组合楼板： 压型钢板组合楼板是利用凹凸相间的压型薄钢板做衬板与 现浇混凝土浇注在一起支承在钢梁上构成整体型楼板。 主要由楼面层、组合板和钢梁三部分所构成。 由于混凝土、钢衬板共同受力，即混凝土承受剪力与压力， 压型钢板承受下部的拉应力，因此，压型钢板起着模板和受拉钢 筋的双重作用。这样组合楼板受弯矩部分不需放置或绑扎受力钢 筋，仅需部分构造钢筋即可。
法可分为以下几类：
面、水泥石屑地面、水磨石地面等。
锦砖地面等。
（三）塑料地面：聚氯乙烯塑料地面、涂料地面。
（四）木地面：常采用条木地面和拼花木地面。
四、地面构造
（一）整体地面 1、水泥砂浆地面 通常有单层和双层两种做法。单层做法只抹一层 20~25mm厚1：2或1：2.5水泥砂浆；双层做法是增加一层 10~20mm厚1：3水泥砂浆找平，表面再抹5~ l 0mm厚1：2水 泥砂浆抹平压光。
楼地层的基本构造
预制装配式工艺——花篮梁的运用
预制多孔板搁置在十字梁上
相关规范规定，预制板在墙上的搁置宽度应不小于100mm，在梁上的搁置宽 度应不小于80mm。此外，为增强房屋的整体刚度，在楼板与墙体之间以及楼 板与楼板之间，常用锚固钢筋予以锚固。锚固筋又称拉结钢筋，配置后浇入 楼面整筑层内
各种锚固钢筋的配置方法
结构层底部平整可以得到最大的使用净高梁板式楼盖井格梁曲梁肋形梁梁板式楼盖在板底增加梁不单单具有结构方面的意义经过对楼板的传力路线的设计还可以重新分配传到梁上的荷载的大小从而控制其断面尺寸这样对争取某些结构梁底的净高以及在平面上按照建筑设计的需要局部增加或者取消某些楼层的支座都很有用处某建筑楼层结构梁板布置实例无梁楼盖无梁楼盖无梁楼盖形式上是以结构柱与楼板组合取消了柱间及板底的梁在预制柱子间将每跨一块楼板先用临时支架搁起来待一层楼板全部就位后在柱间的板缝中纵横铺设通长的预应力钢筋钢丝束或钢索并通过张拉使楼板与柱之间相互挤紧
■基本构成方式 ■钢筋混凝土楼层的施工工艺及细部构造
现浇整体式 施工工艺
预制装配式
装配整体式
钢筋混凝土楼层现浇整体式施工工艺
现浇钢筋混凝土楼板支模与钢筋的绑扎
预制装配式工艺
预制空心板
预制槽形板
预制装配式工艺——预制槽形板源自预制装配式工艺——预制多孔板
预制装配式工艺——预制多孔板
预制多孔板支承端的两端孔内应填塞 注意预制多孔板的搁置方式 短边搁置，不能三面搁置
● 采用梭形板和接近正方形的板的搭配，则梭形板相当于梭形的扁梁，其受
力原理与普通梁板式楼盖并无太大的区别
预应力索板无梁楼盖
2.1 楼地层的基本构造 2.1.1 楼层的基本构造
●楼板——沿水平方向分隔上下空间的结构构件。除承受并传递垂直荷载和水
楼层和地层构造
上布置地垅墙或墩垛架梁，在墙或梁上铺钢筋混凝土预制板或在 墙、梁上设沿游木，架设木龙骨，然后做木地面。
§6-4 楼地面构造
一、楼地面的设计要求 • 1.足够的坚固性; • 2.表面平整、光洁、不起尘、易于清洁； • 3.良好的热工性能; • 4.具有一定的弹性; • 其它要求:防水、防火、耐腐蚀等。 二、楼地面的类型及构造 • 根据面层材料和施工方法不同有：（一）现浇类（二）镶铺类
▪ 板缝构造：端缝用钢筋相连，灌以混凝土；侧缝灌砂浆或混凝土， 板缝大于50mm时，配纵向钢筋。
三、装配整体式钢筋混凝土楼板
预制部分可采用空心砖、加气混凝土、炉渣等 制成的轻质块材。
除现浇楼板外，也可采用预制板上现浇叠合层 的方法。叠合层厚度为100~120mm，混凝土 强度不小于C20。预制板为预应力薄板。
（三）卷材类
油毡类：有一定弹性、良好的耐磨性。 橡胶地毡：耐磨、防滑、耐湿、绝缘、吸声
并富有弹性。
聚氯乙烯塑料：色彩丰富、装饰性强、耐湿
性好、耐磨、富有弹性，价格较低。
化纤地毯：柔软舒适、清洁、吸声、防潮、
防虫、美观。
（四）涂料类
特点：无缝、易于清洁、有良好的物理力学
特性。
类型：
• 单纯以合成树脂作胶结材料的溶剂型合成树脂
第六章 楼层和地层构造
§6-1概述 §6-2钢筋混凝土楼板 §6-3地层构造 §6-4楼地面构造 §6-5顶棚构造 §6-6楼地层防潮防水及隔声构造 §6-7阳台与雨篷构造 学习重点
§6-1 概述
一、楼层和地层的作用
▪ 楼层：承重并传递水平方向荷载，水平分隔和连接竖向构件。 ▪ 地层：承受荷载并均匀传递给地基。
（三）井式楼板
▪ 是梁式楼板的一种特殊形式。当房间尺寸较大，并接近正方时， 沿两个方向等距离布置梁格，不分主次梁。梁格可正交正放、正 交斜放或斜交斜放。多用于大厅。
§6-4 楼地面构造
一、楼地面的设计要求 • 1.足够的坚固性; • 2.表面平整、光洁、不起尘、易于清洁； • 3.良好的热工性能; • 4.具有一定的弹性; • 其它要求:防水、防火、耐腐蚀等。 二、楼地面的类型及构造 • 根据面层材料和施工方法不同有：（一）现浇类（二）镶铺类
▪ 板缝构造：端缝用钢筋相连，灌以混凝土；侧缝灌砂浆或混凝土， 板缝大于50mm时，配纵向钢筋。
三、装配整体式钢筋混凝土楼板
预制部分可采用空心砖、加气混凝土、炉渣等 制成的轻质块材。
除现浇楼板外，也可采用预制板上现浇叠合层 的方法。叠合层厚度为100~120mm，混凝土 强度不小于C20。预制板为预应力薄板。
（三）卷材类
油毡类：有一定弹性、良好的耐磨性。 橡胶地毡：耐磨、防滑、耐湿、绝缘、吸声
并富有弹性。
聚氯乙烯塑料：色彩丰富、装饰性强、耐湿
性好、耐磨、富有弹性，价格较低。
化纤地毯：柔软舒适、清洁、吸声、防潮、
防虫、美观。
（四）涂料类
特点：无缝、易于清洁、有良好的物理力学
特性。
类型：
• 单纯以合成树脂作胶结材料的溶剂型合成树脂
第六章 楼层和地层构造
§6-1概述 §6-2钢筋混凝土楼板 §6-3地层构造 §6-4楼地面构造 §6-5顶棚构造 §6-6楼地层防潮防水及隔声构造 §6-7阳台与雨篷构造 学习重点
§6-1 概述
一、楼层和地层的作用
▪ 楼层：承重并传递水平方向荷载，水平分隔和连接竖向构件。 ▪ 地层：承受荷载并均匀传递给地基。
（三）井式楼板
▪ 是梁式楼板的一种特殊形式。当房间尺寸较大，并接近正方时， 沿两个方向等距离布置梁格，不分主次梁。梁格可正交正放、正 交斜放或斜交斜放。多用于大厅。
楼地层的构造组成
楼地层的 构造组成
-
1 楼地层的组成 2 楼地面的分类
1 楼地层的组成
楼地层的组成
1.面层 楼面或地面：起着保护楼板层，分布荷载和各种绝缘作用 2.垫层 分刚性垫层和柔性垫层：应根据使用要求、荷载、土壤的耐压力等因素确定其厚度 3.附加层 又称功能层，主要用以满足隔声、防水、隔热、保温等绝缘作用 4.结构层 是楼地面的承重部分、起到承重、水平支撑的作用 5.顶棚层 主要作用是保护楼板、安装灯具、安装水平线热备等
楼地层的组成
2 楼地面的分类
楼地面的分类
楼地面可以分为两大类
根据面层结构分类：整体类楼面、块 材类楼地面、木竹类楼地面
根据面层材料及做法分类：水泥砂浆楼 地面、地毯楼地面、现浇水磨石楼地面、 天然大理石与花岗岩楼地面等
-
Thanks 谢谢观看 xxx
-
1 楼地层的组成 2 楼地面的分类
1 楼地层的组成
楼地层的组成
1.面层 楼面或地面：起着保护楼板层，分布荷载和各种绝缘作用 2.垫层 分刚性垫层和柔性垫层：应根据使用要求、荷载、土壤的耐压力等因素确定其厚度 3.附加层 又称功能层，主要用以满足隔声、防水、隔热、保温等绝缘作用 4.结构层 是楼地面的承重部分、起到承重、水平支撑的作用 5.顶棚层 主要作用是保护楼板、安装灯具、安装水平线热备等
楼地层的组成
2 楼地面的分类
楼地面的分类
楼地面可以分为两大类
根据面层结构分类：整体类楼面、块 材类楼地面、木竹类楼地面
根据面层材料及做法分类：水泥砂浆楼 地面、地毯楼地面、现浇水磨石楼地面、 天然大理石与花岗岩楼地面等
-
Thanks 谢谢观看 xxx
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
或1:2.5水泥砂浆； 双层：10~20MM厚1:3水泥砂浆，面层为5~10
厚1:2水泥砂浆。
上一张 下一张 主 页 退 出
（2）水泥石屑地面(豆石地面)
是以石屑(细小的石子)代砂的一种水泥地 面。
A、特点：表面光洁，不起尘、易清洁
B、构造作法：
单层：25MM厚1:2水泥石屑提浆压光。
双层：15~20MM厚1:3水泥砂浆找平；
15MM厚1:2水泥石屑提浆压光。
（3）水磨石地面
A、特点：耐磨性、耐久性、防水性好，
质地美观，不起尘，易清洁等。
B、构造作法：在刚性垫层或结构层上用
10~20MM厚的1:3水泥砂浆找平，面铺
10~15MM厚1:1.5~2的水泥白石子，待面层达
到一定强度后加水用磨石机磨光、打蜡。
水泥为普通水泥，石子为中等强度的方
二、预制装配式钢筋砼楼板
（一）特点 （二）预制钢筋砼楼板的类型
上一张 下一张 主 页 退 出
1、实心平板
跨度：2.4M 以内 厚度:跨度的1/30,一般为50-80MM 宽度:600-900MM
上一张 下一张 主 页 退 出
2、槽形板（图8-5C）
是一种梁板结合的构件,即在实心板 的两侧设有纵肋,构成┌┐形截面。
2、挑板式（图8-28A） 3、墙承式（图8-9A）
上一张 下一张 主 页 退 出
（二）阳台的细部构造
1、栏杆形式 作用： 分类： （图8-10）
上一张 下一张 主 页 退 出
（1）从外形上分
A、实体（栏板）： 砖砌：顺砌（1/2砖）、侧砌（1/4砖） 两种； 砼： 现浇与预制砼
B、镂空（栏杆）： 金属：钢筋、方钢、扁钢、钢管； 砼： 现浇与预制
上一张 下一张 主 页 退 出
（三） 顶棚构造
1、直接式顶棚 在一般楼板板底、屋面板板底直接喷
刷、抹灰、贴面。 (1)直接喷、刷涂料 当要求不高或楼板底面平整时，可在板底 嵌缝后喷(刷)石灰浆或涂料二道。
上一张 下一张 主 页 退 出
(2)抹灰顶棚 适用于：对板底不够平整或要求稍高的房间。 常用做法：纸筋石灰浆顶棚、混合砂浆顶棚、
上一张 下一张 主 页 退 出
(三)预制板的结构布置与细部处理
1、板的布置 A、板式结构布置（图8-6A） B、梁板式结构布置（图8-6B） 板搁在梁顶上（图8-8A） 板搁在花篮梁两侧挑耳上（图8-8B） 板的规格、类型一般不超过两种
上一张 下一张 主 页 退 出
C、板缝差的处理
(1) 板缝差在60以内时,调整板缝宽度； (2) 板缝差在60-120MM时,墙边挑两皮砖 （图8-10A） ； (3) 板缝差在120-200MM或因竖向管道沿
(3)粘贴类地面：包括油地毡、橡胶地毡、塑料 地毡及无纺织地毯等；
（4）涂料类地面：
上一张 下一张 主 页 退 出
（二） 地面构造
1、整体类地面 （1）水泥砂浆地面
A、特点：构造简单、坚固、防潮、防水、造价 低。但表面起灰、不易清洁。
B、构造作法： 单层：在垫层或结构层上抹20~25MM厚的1:2
水泥砂浆顶棚等 (3)贴面式装修 适用于：装修标准较高或有保温吸声要求。 常用做法：粘贴装饰吸声板、石膏板、塑胶板
等。
上一张 下一张 主 页 退 出
2、吊式顶棚
(1) 木龙骨吊顶 （2）金属龙骨吊顶
上一张 下一张 主 页 退 出
第三节 地坪与地面构造
一、地坪构造 1、作用 2、组成
(1)面层：做法同楼层 (2)垫层：做法如下 ①80~100MM的C10砼； ②70~120厚三合土(石灰、炉渣、碎石)
钢筋砼楼板按施工方法不同可分为： 现浇式、装配式、装配整体式
一、现浇整体式钢筋砼楼板 特点： 分类：板式楼板、梁板式楼板、压型钢 板组合楼板、无梁楼板
上一张 下一张 主 页 退 出
（一） 板式楼板
荷载→板→墙 （二） 梁板式楼板（图8-1）
荷载→板→梁（或次梁→主梁）→ 墙（或柱） 梁：次梁、主梁 板：单向板（L2/L1>3）
上一张 下一张 主 页 退 出
四、楼板层的细部构造
（一）楼板与隔墙 A、隔墙支承在梁上 B、隔墙支承在板的纵肋上 C、板缝隙内配钢筋支承隔墙 D、隔墙支承在承墙梁上
（图8-4）
上一张 下一张 主 页 退 出
（二） 楼板层防水
1、楼面排水 2、楼板、墙身的防水处理
(1) 楼板防水 (2) 穿楼板立管的防水处理 （3）对淋水墙面的处理
解石、大理石、白云石
（图8-18A）
2、镶铺类地面
（1）砖块地面
造价低，施工简单。适用于临时建筑地
面，或庭园小道。
（2）缸砖地面
缸砖是用陶土焙烧而成的一种无釉砖块。
形状有正方形(尺寸为100X100和150X150，厚
为10~19MM)、六边形、八边形。
颜色以红棕色和深米黄色居多
A、特点：坚硬，耐磨，耐水，耐酸碱，易 清洁等。
(2) 板缝的处理
V型缝、U型缝、凹槽缝 （图8-5）
上一张 下一张 主 页 退 出
三、装配整体式钢筋砼楼板
（一）密肋填充块楼板 A、现浇密肋填充块楼板 预制填充块+现浇密肋小梁和面板 B、预制密肋填充块楼板 预制倒T形小梁（或带骨架芯板）+ 预制填充块+现浇砼面层
（图8-6）
上一张 下一张 主 页 退 出
板跨: 3-7.2M 宽度: 600-1200MM 厚度: 25-30MM 肋高: 120-300MM 分正槽板┌┐和反槽板
上一张 下一张 主 页 退 出
3、空心板（图8-5B）
圆孔、方孔、椭圆孔 中型板: 板跨: 4.5M以内
宽度: 500-1500常见的600-1200MM 厚度: 90-120MM 大型板: 板跨: 4-7.2M 宽度: 1200-1500MM 厚度: 180-240MM
墙 边 通 过 时 , 可 局 部 现 浇 板 带 （ 图 810B） ； （4）板缝差超过200MM时,应重新选择板
的规格。
上一张 下一张 主 页 退 出
2、板的搁置及板缝处理
(1) 板的搁置 ① 搁置宽度:墙≥80mm 梁≥60mm ②坐浆 ③拉结钢筋（图8-12）
上一张 下一张 主 页 退 出
压型钢板组合楼板的特点
上一张 下一张 主 页 退 出
1、压型钢板组合楼板的构造
（1）压型钢板组合楼板的基本构成 A、楼面层 B、组合板：钢衬板 + 现浇砼 C、钢梁 D、顶棚
上一张 下一张 主 页 退 出
（2）构造形式
A、单层钢衬板组合楼板 B、双层孔格式钢衬板组合楼板 （四）无梁楼板
上一张 下一张 主 页 退 出
第八章 楼地层构造
目的要求： 1、使学生掌握楼板的分类、构造、优缺
点及布置方式； 2、了解地面的类型及优缺点、适用范围； 3、熟悉阳台、雨蓬的结构形式。 教学内容：
上一张 下一张 主 页 退 出
第一节 概述
一、楼板层的作用及其设计要求 作用：水平方向的承重构件，起水平分隔、 水平承重和水平支撑作用。 设计要求： 1、足够的强度、刚度。 2、隔声 3、防火 4、防潮、防水、防渗漏
（二） 预制薄板叠合楼板
预制钢筋砼薄板+现浇砼面层 1、预制钢筋砼薄板：普通钢筋砼薄板；预应
力钢筋砼薄板 叠 合 楼 板 跨 度 ： 4-6M, 最 大 可 达 9M, 在
5.4M 内较为经济
叠合楼板厚度:150-250MM,≥薄板厚度的2 倍
预制薄板厚:60-70MM 预制薄板宽:1.1-1.8M 2、现浇砼面层厚:70-120MM,C20级砼 （图8-17a）
作用： 分类及构造：
A、板式雨蓬（图8-13） B、梁板式雨蓬 （图8-14）
上一张 下一张 主 页 退 出
板：
跨度（次梁或主梁的间距）L：1.7-2.5M,双向板不宜 超过5×5M
厚 度 T: 单 向 板 : 屋 面 板 板 厚 60-80MM ； 一 般 为板跨(短跨)的1/35-1/30，民用建筑楼板板厚70100MM ； 生 产 性 建 筑 的 楼 板 板 厚 80-180MM ； 当 砼 强 度 等 级 ≥ C20 时 ， 板 厚 可 减 少 10MM ， 但不得小于60MM。 双 向 板 ： 板 厚 为 80-160MM ； 一 般 为 板 跨 (短跨)的1/40-1/35
双向板(L2/L1≤2)
上一张 下一张 主 页 退 出
1、楼板结构的经济尺度
主梁： 跨度L： 5-9M，最大可达12M 高度h： （1/14-1/8）L 宽度B： （1/3-1/2）h
次梁： 跨度（主梁的间距）L： 4-6M 高度h： （1/18-1/2）L 宽度B： （1/3-1/2）h
上一张 下一张 主 页 退 出
上一张 下一张 主 页 退 出
二、楼板层的基本组成(图8-1A)
1、楼板面层 2、板板结构层 3、附加层 4、楼板顶棚层
上一张 下一张 主 页 退 出
三、楼板的类型
1、木楼板(图8-3A) 2、砖拱楼板 3、钢筋砼楼板 4、钢衬板楼板(图8-4A)
上一张 下一张 主 页 退 出
第二节 钢筋砼楼板层构造
上一张 下一张 主 页 退 出
2、板的结构布置
板的结构布置是指设计过程中，对 楼板的承重构件作合理的安排，使其受 力合理，并与建筑设计相协调。
上一张 下一张 主 页 退 出
（三）压型钢板组合楼板
压型钢板 + 现浇砼（图8-7）
压型钢板有：单层钢衬板、双层孔格式钢
衬板
钢板宽：
500-1000MM
钢板肋或肢高：35-150MM
B、构造作法： （图8-20A）
（3）人造石板和天然石板地面 （4）木地面 （图8-8）
厚1:2水泥砂浆。
上一张 下一张 主 页 退 出
（2）水泥石屑地面(豆石地面)
是以石屑(细小的石子)代砂的一种水泥地 面。
A、特点：表面光洁，不起尘、易清洁
B、构造作法：
单层：25MM厚1:2水泥石屑提浆压光。
双层：15~20MM厚1:3水泥砂浆找平；
15MM厚1:2水泥石屑提浆压光。
（3）水磨石地面
A、特点：耐磨性、耐久性、防水性好，
质地美观，不起尘，易清洁等。
B、构造作法：在刚性垫层或结构层上用
10~20MM厚的1:3水泥砂浆找平，面铺
10~15MM厚1:1.5~2的水泥白石子，待面层达
到一定强度后加水用磨石机磨光、打蜡。
水泥为普通水泥，石子为中等强度的方
二、预制装配式钢筋砼楼板
（一）特点 （二）预制钢筋砼楼板的类型
上一张 下一张 主 页 退 出
1、实心平板
跨度：2.4M 以内 厚度:跨度的1/30,一般为50-80MM 宽度:600-900MM
上一张 下一张 主 页 退 出
2、槽形板（图8-5C）
是一种梁板结合的构件,即在实心板 的两侧设有纵肋,构成┌┐形截面。
2、挑板式（图8-28A） 3、墙承式（图8-9A）
上一张 下一张 主 页 退 出
（二）阳台的细部构造
1、栏杆形式 作用： 分类： （图8-10）
上一张 下一张 主 页 退 出
（1）从外形上分
A、实体（栏板）： 砖砌：顺砌（1/2砖）、侧砌（1/4砖） 两种； 砼： 现浇与预制砼
B、镂空（栏杆）： 金属：钢筋、方钢、扁钢、钢管； 砼： 现浇与预制
上一张 下一张 主 页 退 出
（三） 顶棚构造
1、直接式顶棚 在一般楼板板底、屋面板板底直接喷
刷、抹灰、贴面。 (1)直接喷、刷涂料 当要求不高或楼板底面平整时，可在板底 嵌缝后喷(刷)石灰浆或涂料二道。
上一张 下一张 主 页 退 出
(2)抹灰顶棚 适用于：对板底不够平整或要求稍高的房间。 常用做法：纸筋石灰浆顶棚、混合砂浆顶棚、
上一张 下一张 主 页 退 出
(三)预制板的结构布置与细部处理
1、板的布置 A、板式结构布置（图8-6A） B、梁板式结构布置（图8-6B） 板搁在梁顶上（图8-8A） 板搁在花篮梁两侧挑耳上（图8-8B） 板的规格、类型一般不超过两种
上一张 下一张 主 页 退 出
C、板缝差的处理
(1) 板缝差在60以内时,调整板缝宽度； (2) 板缝差在60-120MM时,墙边挑两皮砖 （图8-10A） ； (3) 板缝差在120-200MM或因竖向管道沿
(3)粘贴类地面：包括油地毡、橡胶地毡、塑料 地毡及无纺织地毯等；
（4）涂料类地面：
上一张 下一张 主 页 退 出
（二） 地面构造
1、整体类地面 （1）水泥砂浆地面
A、特点：构造简单、坚固、防潮、防水、造价 低。但表面起灰、不易清洁。
B、构造作法： 单层：在垫层或结构层上抹20~25MM厚的1:2
水泥砂浆顶棚等 (3)贴面式装修 适用于：装修标准较高或有保温吸声要求。 常用做法：粘贴装饰吸声板、石膏板、塑胶板
等。
上一张 下一张 主 页 退 出
2、吊式顶棚
(1) 木龙骨吊顶 （2）金属龙骨吊顶
上一张 下一张 主 页 退 出
第三节 地坪与地面构造
一、地坪构造 1、作用 2、组成
(1)面层：做法同楼层 (2)垫层：做法如下 ①80~100MM的C10砼； ②70~120厚三合土(石灰、炉渣、碎石)
钢筋砼楼板按施工方法不同可分为： 现浇式、装配式、装配整体式
一、现浇整体式钢筋砼楼板 特点： 分类：板式楼板、梁板式楼板、压型钢 板组合楼板、无梁楼板
上一张 下一张 主 页 退 出
（一） 板式楼板
荷载→板→墙 （二） 梁板式楼板（图8-1）
荷载→板→梁（或次梁→主梁）→ 墙（或柱） 梁：次梁、主梁 板：单向板（L2/L1>3）
上一张 下一张 主 页 退 出
四、楼板层的细部构造
（一）楼板与隔墙 A、隔墙支承在梁上 B、隔墙支承在板的纵肋上 C、板缝隙内配钢筋支承隔墙 D、隔墙支承在承墙梁上
（图8-4）
上一张 下一张 主 页 退 出
（二） 楼板层防水
1、楼面排水 2、楼板、墙身的防水处理
(1) 楼板防水 (2) 穿楼板立管的防水处理 （3）对淋水墙面的处理
解石、大理石、白云石
（图8-18A）
2、镶铺类地面
（1）砖块地面
造价低，施工简单。适用于临时建筑地
面，或庭园小道。
（2）缸砖地面
缸砖是用陶土焙烧而成的一种无釉砖块。
形状有正方形(尺寸为100X100和150X150，厚
为10~19MM)、六边形、八边形。
颜色以红棕色和深米黄色居多
A、特点：坚硬，耐磨，耐水，耐酸碱，易 清洁等。
(2) 板缝的处理
V型缝、U型缝、凹槽缝 （图8-5）
上一张 下一张 主 页 退 出
三、装配整体式钢筋砼楼板
（一）密肋填充块楼板 A、现浇密肋填充块楼板 预制填充块+现浇密肋小梁和面板 B、预制密肋填充块楼板 预制倒T形小梁（或带骨架芯板）+ 预制填充块+现浇砼面层
（图8-6）
上一张 下一张 主 页 退 出
板跨: 3-7.2M 宽度: 600-1200MM 厚度: 25-30MM 肋高: 120-300MM 分正槽板┌┐和反槽板
上一张 下一张 主 页 退 出
3、空心板（图8-5B）
圆孔、方孔、椭圆孔 中型板: 板跨: 4.5M以内
宽度: 500-1500常见的600-1200MM 厚度: 90-120MM 大型板: 板跨: 4-7.2M 宽度: 1200-1500MM 厚度: 180-240MM
墙 边 通 过 时 , 可 局 部 现 浇 板 带 （ 图 810B） ； （4）板缝差超过200MM时,应重新选择板
的规格。
上一张 下一张 主 页 退 出
2、板的搁置及板缝处理
(1) 板的搁置 ① 搁置宽度:墙≥80mm 梁≥60mm ②坐浆 ③拉结钢筋（图8-12）
上一张 下一张 主 页 退 出
压型钢板组合楼板的特点
上一张 下一张 主 页 退 出
1、压型钢板组合楼板的构造
（1）压型钢板组合楼板的基本构成 A、楼面层 B、组合板：钢衬板 + 现浇砼 C、钢梁 D、顶棚
上一张 下一张 主 页 退 出
（2）构造形式
A、单层钢衬板组合楼板 B、双层孔格式钢衬板组合楼板 （四）无梁楼板
上一张 下一张 主 页 退 出
第八章 楼地层构造
目的要求： 1、使学生掌握楼板的分类、构造、优缺
点及布置方式； 2、了解地面的类型及优缺点、适用范围； 3、熟悉阳台、雨蓬的结构形式。 教学内容：
上一张 下一张 主 页 退 出
第一节 概述
一、楼板层的作用及其设计要求 作用：水平方向的承重构件，起水平分隔、 水平承重和水平支撑作用。 设计要求： 1、足够的强度、刚度。 2、隔声 3、防火 4、防潮、防水、防渗漏
（二） 预制薄板叠合楼板
预制钢筋砼薄板+现浇砼面层 1、预制钢筋砼薄板：普通钢筋砼薄板；预应
力钢筋砼薄板 叠 合 楼 板 跨 度 ： 4-6M, 最 大 可 达 9M, 在
5.4M 内较为经济
叠合楼板厚度:150-250MM,≥薄板厚度的2 倍
预制薄板厚:60-70MM 预制薄板宽:1.1-1.8M 2、现浇砼面层厚:70-120MM,C20级砼 （图8-17a）
作用： 分类及构造：
A、板式雨蓬（图8-13） B、梁板式雨蓬 （图8-14）
上一张 下一张 主 页 退 出
板：
跨度（次梁或主梁的间距）L：1.7-2.5M,双向板不宜 超过5×5M
厚 度 T: 单 向 板 : 屋 面 板 板 厚 60-80MM ； 一 般 为板跨(短跨)的1/35-1/30，民用建筑楼板板厚70100MM ； 生 产 性 建 筑 的 楼 板 板 厚 80-180MM ； 当 砼 强 度 等 级 ≥ C20 时 ， 板 厚 可 减 少 10MM ， 但不得小于60MM。 双 向 板 ： 板 厚 为 80-160MM ； 一 般 为 板 跨 (短跨)的1/40-1/35
双向板(L2/L1≤2)
上一张 下一张 主 页 退 出
1、楼板结构的经济尺度
主梁： 跨度L： 5-9M，最大可达12M 高度h： （1/14-1/8）L 宽度B： （1/3-1/2）h
次梁： 跨度（主梁的间距）L： 4-6M 高度h： （1/18-1/2）L 宽度B： （1/3-1/2）h
上一张 下一张 主 页 退 出
上一张 下一张 主 页 退 出
二、楼板层的基本组成(图8-1A)
1、楼板面层 2、板板结构层 3、附加层 4、楼板顶棚层
上一张 下一张 主 页 退 出
三、楼板的类型
1、木楼板(图8-3A) 2、砖拱楼板 3、钢筋砼楼板 4、钢衬板楼板(图8-4A)
上一张 下一张 主 页 退 出
第二节 钢筋砼楼板层构造
上一张 下一张 主 页 退 出
2、板的结构布置
板的结构布置是指设计过程中，对 楼板的承重构件作合理的安排，使其受 力合理，并与建筑设计相协调。
上一张 下一张 主 页 退 出
（三）压型钢板组合楼板
压型钢板 + 现浇砼（图8-7）
压型钢板有：单层钢衬板、双层孔格式钢
衬板
钢板宽：
500-1000MM
钢板肋或肢高：35-150MM
B、构造作法： （图8-20A）
（3）人造石板和天然石板地面 （4）木地面 （图8-8）
