电气故障检修的一般步骤
电气故障排除的一般步骤和故障排除的方法
电气故障排出的一般步骤和故障排出的方法在实际工作中，我们会遇见不同的电气故障，电气故障的产生是千奇百怪的，排出故障的方法及方式只能依据故障的实在情况而定，也没有什么严格的模式及方法，对部分维护和修理人员来说会感到困难，在排出故障的过程中，往往会走不少弯路，甚至造成较大损失。
作为一名维护和修理电工来说，在碰到电气故障时，能精准查明故障原因，合理正确地排出故障，对提高劳动生产率，削减经济损失和安全生产都具有重点意义。
一、电气故障的分类依照电气装置的构成特点，从查找电气故障的观点启程，常见的电气故障可分为三类：1.电源故障：缺电源、电压、频率偏差、极性接反、相线和中性线接反、缺一相电源、相序更改、交直流混2.电路故障：断线、短路、短接，接地、接线错误。
3.设备和元件故障：过热烧毁、不能运行、电气击穿、性能变劣。
依据故障现象分析故障原因，是查找电气故障的关键。
分析的基础是电工基本理论，是对电气装置的构造、原理、性能的充分理解，是与故障实际的结合。
某一电气故障产生的原因可能很多，紧要的是在浩繁原因中找出最重要的原因，并运用方法去排出故障。
例如，某三相笼型异步电动机显现了不能运转的故障，不论是什么情况，最集中的表现是电动机不能工作，但故障不肯定是在电动机，而可能是电源故障，也可能是电路故障或者是设备和元件故障等。
也就是说，同一种故障形式，故障的原因多种多样。
在这些原因中，到底是哪个方面的原因使电动机不能运转，还要经过更深入、更认真的分析。
再例如：假如电动机是第一次使用，就应从电源、电路、电动机和负载多方面进行检查分析；假如电动机是经修理后第一次使用，就应动手于电动机本身的检查分析；假如电动机运转一段时间蓦地不能运转，就应从电源及掌控元件方面进行检查分折。
经过以上过程，进而确定电动机故障的实在原因。
二、排出电气故障的一般步骤排出电气故障没有固定的模式，也没有统一的标准，因人而异。
但在一般情况下，还是有肯定规律的。
电气故障检修基本步骤
电气故障检修基本步骤
1.接受报修和了解情况：当接到报修信息时，维修人员首先要了解故障的性质、具体情况和背景信息，包括故障出现的时间、地点和对电网的影响程度等。
2.停电和确保安全：在对故障进行检修之前，必须确保停电，以避免电流对人员和设备的伤害。
在停电前，应通过与相关人员沟通和发布停电通知，确保周围区域人员的安全。
3.定位故障：在确认停电后，维修人员需要仔细检查电气装置的接线盒、电缆、开关、继电器等，使用仪器设备进行测量和测试，以确定故障的具体位置。
4.分析故障原因：当确定故障位置后，维修人员需要对故障原因进行深入分析。
可能造成电气故障的原因有很多，比如短路、断路、过载和接地等。
通过检查设备的运行记录和使用历史，分析原因有助于避免类似问题的再次发生。
5.修复故障：根据故障原因和具体情况，维修人员可以采取不同的修复方法。
修复措施可能涉及更换电气元件、修复电缆绝缘、调整电流负载等。
修复工作需要确保操作正确、合理，并且符合电气安全标准。
6.检测和测试：在完成修复工作后，维修人员需要对修复的部件和整个电气系统进行测试，以确保故障彻底排除，并且系统能够正常运行。
7.恢复供电和监测：在确保没有其他问题后，可以重新供电。
在恢复供电后，应仔细监测电气系统的运行状况，确保没有其他潜在的故障。
8.故障分析和总结：在故障修复过程结束后，应对故障的原因进行分析，总结经验教训并提出改进措施，以避免类似故障的再次发生。
电气设备维修的方法和步骤
电气设备维修的方法和步骤1．先动口再动手对于有故障的电气设备,不应急于动手，应先询问产生故障的前后经过及故障现象.对于生疏的设备,还应先熟悉电路原理和结构特点，遵守相应规则。
拆卸前要充分熟悉每个电气部件的功能、位置、连接方式以及与四周其他器件的关系，在没有组装图的情况下,应一边拆卸，一边画草图，并记上标记2．先外部后内部应先检查设备有无明显裂痕、缺损，了解其维修史、使用年限等，然后再对机内进行检查。
拆前应排队周边的故障因素，确定为机内故障后才能拆卸，否则，盲目拆卸，可能将设备越修越坏。
3．先机械后电气只有在确定机械零件无故障后，再进行电气方面的检查。
检查电路故障时，应利用检测仪器寻找故障部位,确认无接触不良故障后，再有针对性地查看线路与机械的运作关系，以免误判。
4．先静态后动态在设备未通电时，判定电气设备按钮、接触器、热继电器以及保险丝的好坏，从而判定故障的所在。
通电试验，听其声、测参数、判定故障，最后进行维修。
如在电动机缺相时,若测量三相电压值无法着判别时,就应该听其声，单独测每相对地电压,方可判定哪一相缺损。
5．先清洁后维修对污染较重的电气设备，先对其按钮、接线点、接触点进行清洁，检查外部控制键是否失灵.许多故障都是由脏污及导电尘块引起的,一经清洁故障往往会排除。
6．先电源后设备电源部分的故障率在整个故障设备中占的比例很高，所以先检修电源往往可以事半功倍。
7．先普遍后非凡因装配配件质量或其他设备故障而引起的故障，一般占常见故障的50左右.电气设备的非凡故障多为软故障，要＊经验和仪表来测量和维修。
8．先外围后内部先不要急于更换损坏的电气部件,在确认外围设备电路正常时，再考虑更换损坏的电气部件。
9．先直流后交流检修时，必须先检查直流回路静态工作点，再交流回路动态工作点.10．先故障后调试对于调试和故障并存的电气设备,应先排除故障,再进行调试，调试必须在电气线路速的前提下进行。
二．检查方法和操作实践1．直观法直观法是根据电器故障的外部表现，通过看、闻、听等手段，检查、判定故障的方法。
维修电工如何快速查找电气故障
维修电工如何快速查找电气故障维修电工在处理电气故障时，需要考虑以下几个步骤来快速查找问题根源。
1.收集信息：在开始故障排除之前，维修电工需要与用户或客户交流，了解故障的具体情况和发生时的环境条件。
询问关于故障时的哪些设备或电路故障、故障出现的频率以及任何其他可能与故障相关的信息。
2.观察和检查：对故障设备或电路进行仔细观察和检查。
检查电线是否有损坏、螺丝是否松动、电器设备是否发出异常声音或气味等等。
同时，维修电工还应检查电路接线盒或开关箱是否存在异常。
3.使用测试仪器：根据故障的具体情况，使用适当的测试仪器来检测电路或设备的工作状态。
例如，万用表可用于检测电源电压、电流和电阻。
电源探针可用于检测电路中的任何电压或信号问题。
热成像仪可用于检测过热的电路元件。
使用各种测试仪器来定位故障的具体位置和原因。
4.分段测试：如果故障是在一个复杂的电路中发生，维修电工可以通过分段测试的方式逐步检查每个电路部分。
例如，将故障电路分成几个部分，逐一测试每个部分的工作状态。
这样可以确定故障出现在哪个具体的部分，从而缩小排查范围。
5.检查电路元件：如果上述步骤没有发现故障，维修电工可以进一步检查电路元件，确定是否有损坏或老化。
例如，检查电线是否有裂纹或烧毁的痕迹，检查电器设备中的电容或电感是否损坏，检查插头和插座是否完好。
6.查看电路图和技术手册：如果仍然无法找到故障的原因，维修电工可以参考电路图和相关的技术手册。
电路图可以帮助维修电工了解整个电路的结构和互联关系，技术手册可以提供更详细的电器设备说明和故障排除指南。
根据电路图和技术手册中的说明，维修电工可以找到可能的故障原因。
7.与同事或专家合作：如果以上步骤都无法找到故障的原因，维修电工可以与其他同事或专家合作。
通过多方思考和讨论，可能能够找到更多的解决方案或思路。
有时候，在困难的情况下，集体智慧可以提供新的见解和解决方案。
总体而言，快速查找电气故障的关键是有条不紊地进行故障排除过程，善用测试仪器和相关资料，并与其他同事或专家进行合作。

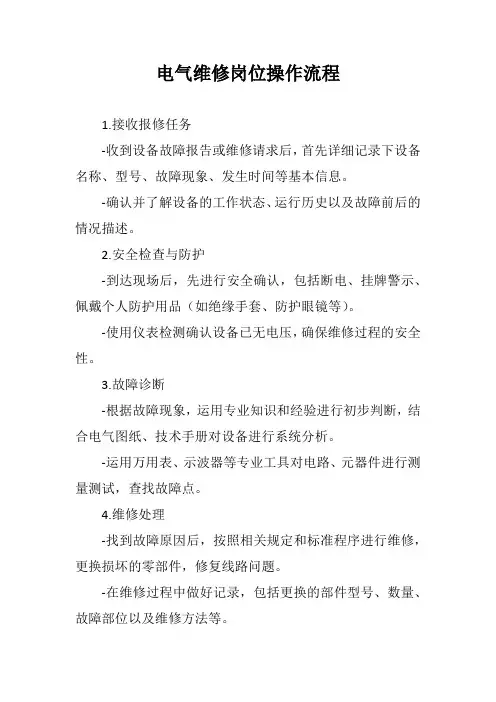

电气维修岗位操作流程
电气维修岗位操作流程
1.接收报修任务
-收到设备故障报告或维修请求后，首先详细记录下设备名称、型号、故障现象、发生时间等基本信息。
-确认并了解设备的工作状态、运行历史以及故障前后的情况描述。
2.安全检查与防护
-到达现场后，先进行安全确认，包括断电、挂牌警示、佩戴个人防护用品（如绝缘手套、防护眼镜等）。
-使用仪表检测确认设备已无电压，确保维修过程的安全性。
3.故障诊断
-根据故障现象，运用专业知识和经验进行初步判断，结合电气图纸、技术手册对设备进行系统分析。
-运用万用表、示波器等专业工具对电路、元器件进行测量测试，查找故障点。
4.维修处理
-找到故障原因后，按照相关规定和标准程序进行维修，更换损坏的零部件，修复线路问题。
-在维修过程中做好记录，包括更换的部件型号、数量、故障部位以及维修方法等。
5.检验与调试
-维修完成后，恢复电源，严格按照启动顺序开启设备，并使用相关检测工具进行功能测试，确保设备恢复正常工作状态。
-对设备进行全面性能检验，包括但不限于电流、电压、负载能力、保护装置动作试验等。
6.记录与反馈
-完成维修后填写维修记录单，详细记录本次维修的过程、结果及建议。
-向设备使用部门反馈维修结果，如有必要，对设备操作人员进行简单培训，提醒注意事项。
7.清理现场
-维修结束后，清理现场，回收替换下来的废旧部件，将维修工具归位，保持工作区域整洁有序。
8.跟踪回访
-对于已完成维修的设备进行定期跟踪，确认其长期稳定运行，必要时进行后期维护保养。
电气检修操作规程
电气检修操作规程电气设备是现代社会生产和生活中不可或缺的一部分，然而，在使用电气设备的过程中，由于各种原因，可能会出现故障或安全隐患。
为了保障人身安全和设备正常运行，制定一套电气检修操作规程是非常必要的。
一、操作准备1.检查工具：检修时需要准备好合适的工具，如螺丝刀、扳手、万用表等。
确保工具完好无损，并定期对工具进行检修和维护。
2.检查电气设备：在进行检修前，需要对设备进行全面检查，包括线路、接线端子、开关、保险丝等，确保设备运行正常且没有损坏。
二、安全措施1.断电操作：在进行电气设备检修时，务必先切断相关电源，确保操作安全。
可以采用将电源插头拔掉或切断电源总开关的方式，严禁直接断开设备端电源。
2.防止触电：保持干燥环境，且双脚要站在干燥的地面上，避免脚踩在水坑或潮湿的地面上。
检修过程中，应尽量避免碰触裸露的导线和金属部件，以免触电事故发生。
3.携带个人防护用品：在进行电气检修操作时，需要佩戴合适的个人防护用品，包括绝缘手套、绝缘鞋等，以增加安全系数。
三、操作步骤1.了解电气设备原理：在进行电气设备检修前，需要对设备的原理和结构有一定的了解，以便能够准确判断故障的原因，并采取相应的修复措施。
2.规范操作步骤：在进行电气检修操作时，需要按照规范的操作步骤进行，遵守操作流程，不能随意停留或跨越禁止区域。
3.维护设备日志：在进行电气检修操作时，应当对每一次操作进行记录，包括设备故障维修、更换零部件等。
该记录可作为今后设备维护和故障排除的重要参考。
四、常见故障与处理方法1.设备无法正常启动：首先检查电源是否正常，然后检查开关和保险丝是否损坏。
如发现故障，应及时更换或修复。
2.设备漏电：可以通过使用绝缘电阻仪等工具检测漏电情况，如发现有漏电问题，应立即切断电源，并进行维修或更换零部件。
3.电气设备短路：对于短路问题，需要查找短路故障的位置，修复或更换短路部位，并重新进行设备的电气连接。
五、设备维护与保养1.定期巡检：定期对电气设备进行巡检，包括检查设备的密封性、固定性、线路连接等，确保设备正常运行。
电气故障的检修步骤
电气故障的检修步骤一、引言电气故障是指电力系统中发生的各种故障，可能导致电路中断、设备损坏、电压波动等问题。
为了保证电力系统的正常运行，及时检修和排除电气故障至关重要。
本文将介绍电气故障的检修步骤，以帮助人们正确、高效地处理电气故障。
二、故障检修步骤概述电气故障的检修步骤主要包括以下几个方面： 1. 故障现象的观察和记录 2. 确定故障的原因和范围 3. 制定检修方案 4. 检修准备工作 5. 故障排除和修复 6. 检修结果的评估和记录三、故障现象的观察和记录在检修电气故障之前，首先需要仔细观察和记录故障现象，包括电流是否异常、设备是否有烧焦气味、是否有异常声音等。
同时，还需要记录故障发生的时间、地点和其他相关信息，以便后续的故障分析和处理。
3.1 观察故障现象•检查设备是否有明显的损坏或异常情况•观察电路中是否有明显的火花、烟雾或闪光等现象•注意听是否有异常声音3.2 记录故障信息•记录故障发生的时间和地点•记录故障现象的详细描述•记录其他相关信息，如天气情况、设备运行状态等四、确定故障的原因和范围在观察和记录故障现象后，需要进一步确定故障的原因和范围，以便制定相应的检修方案。
确定故障原因和范围的方法包括：4.1 检查设备和电路图•检查设备是否正常工作，如电源是否供电、线路是否连接良好等•查看电路图，确认电路连接是否正确4.2 测试设备和电路•使用测试仪器对设备和电路进行测试，如电压表、电流表、绝缘电阻测试仪等•测试设备和电路的各项参数，以确定故障的具体位置和原因4.3 分析故障现象和测试数据•根据故障现象和测试数据，分析故障的可能原因和范围•排除可能的干扰因素，确定故障的真正原因五、制定检修方案根据确定的故障原因和范围，制定相应的检修方案。
检修方案应包括以下内容：5.1 确定检修步骤和顺序•根据故障原因和范围，确定检修步骤和顺序•拆卸设备或更换元件的顺序，应遵循从易到难、从局部到整体的原则5.2 准备所需工具和材料•根据检修方案，准备所需的工具和材料，如螺丝刀、扳手、绝缘胶带等•确保所使用的工具和材料符合安全标准，并具备相应的防护措施5.3 制定安全措施和应急预案•根据检修工作的特点和风险，制定相应的安全措施和应急预案•包括防止电击、防止火灾等安全措施，以及应对紧急情况的应急预案六、检修准备工作在进行实际的故障排除和修复之前，需要进行一些准备工作，确保检修工作的顺利进行。
浅谈电气设备常见电气故障的检修步骤与方法
浅谈电气设备常见电气故障的检修步骤与方法电气设备在使用的过程中难免会出现故障，如何有效地检修常见的电气故障成为了电气工程师必须掌握的技能。
本文将从以下几个方面浅谈电气设备常见电气故障的检修步骤与方法。
一、电气故障的分类首先，我们需要对电气故障进行分类。
电气故障主要分为以下三类：1. 机械故障：电气设备在长期运转中可能会出现机械故障，如轴承损坏、齿轮损坏等。
2. 电气故障：电气设备通电后出现运转不正常或者直接无法通电的故障，如电路短路、接触不良等。
3. 其他故障：包括环境故障、操作人员失误等。
针对不同类型的故障，我们需要采取不同的检修方法。
1. 断开电源：首先需要断开电源，确保检修人员的人身安全。
2. 初步排查：对电路进行初步排查，观察电路中是否有烧焦、变形等现象，同时检查各个接线端子的紧固情况。
3. 测试电路：使用测试仪器对电路进行测试，如线路电压、电流、电阻等参数。
4. 排除机械故障：如果出现机械故障，需要对电机外罩进行检查并清洁，然后对轴承进行润滑等维护操作。
5. 排除电气故障：对于电气故障，我们需要对出现问题的元器件进行更换，如保险丝、继电器等。
同时可以使用排故维修仪对电路进行检测，找出出故障的元器件。
6. 恢复电路：如果检修成功，则可以恢复电路运行。
在启动电气设备时需要注意安全，观察电气设备是否正常运行。
三、学习电气故障检修的方法掌握正确的电气故障检修方法十分重要，而方法的学习也需要有系统的方法。
以下几点是学习电气故障检修方法的建议：1. 坚持实践：只有在实践中，才能加深对检修方法的理解和记忆。
2. 学习理论知识：理论知识可以帮助我们对电气故障进行更深入的分析，从而更好地解决问题。
3. 学习案例：多学习一些电气故障的案例，可以让我们更好地学习检修方法。
总之，电气故障的检修需要掌握正确的方法和步骤，仔细严谨的工作态度也十分重要。
通过实践，我们可以不断提升自己的技能水平，更好地为电气设备的正常运转保驾护航。
电气故障检修的三个步骤和八个技巧
电气故障检修的三个步骤和八个技巧一、电气故障检修的三步骤(1)观察和调查故障现象：电气故障现象是多种多样的。
例如，同一类故障可能有不同的故障现象，不同类故障可能有同种故障现象，这种故障现象的同一性和多样性，给查找故障带来复杂性。
但是，故障现象是检修电气故障的基本依据，是电气故障检修的起点，因而要对故障现象进行仔细观察、分析，找出故障现象中最主要的、最典型的方面，搞清故障发生的时间、地点、环境等。
(2)分析故障原因一初步确定故障范围、缩小故障部位：根据故障现象分析故障原因是电气故障检修的关键。
分析的基础是电工电子基本理论，是对电气设备的构造、原理、性能的充分理解，是电工电子基本理论与故障实际的结合。
某一电气故障产生的原因可能很多，重要的是在众多原因中找出最主要的原因；(3)确定故障的部位一判断故障点：确定故障部位是电气故障俭修的最终日纳和结果。
确定故障部位可理解成确定设备的故障点，如短路点、损坏的元器件等，也可理解成确定某些运行参数的变异，如电压波动、三相不平杨等。
确定故障部位是在对故障现象进行周密的考察和细致分析的基础上进行的。
在这一过程中，往往要采用下面将要介绍的多种手段和方法。
在完成上述工作过程中，实践经验的积累起着重要的作用。
二、电气故障检修的八个技巧(1)熟悉电路原理，确定检修方案：当一台设备的电气系统发生故障时，不要急于动手拆卸，首先要了解该电气设备产生故障的现象、经过、范围、原因．熟悉该设备及电气系统的基本工作原理，分析各个具体电路．弄清电路中各级之间的相互联系以及信号在电路中的来龙去脉，结合实际经验，经过周密思考，确定一个科学的检修方案。
(2)先机损，后电路：电气设备都以电气一机械原理为基础，特别是机电一体化的先进设备，机械和电子在功能上有机配合，是一个整体的两个部分。
往往机械部件出现故陋，影响电气系统，设备管理中华联盟，许多电气部件的功能就不起作用。
因此不要被表面现象迷惑，电气系统出现故障并不全部都是电气本身问题，有可能是机械部件发生故障所造成的。
家用电器常用维修方法(修改版)
简述复杂设备电气故障的一般检查和处理方法步骤
简述复杂设备电气故障的一般检查和处理方法步骤
一般检查和处理复杂设备电气故障的方法步骤如下：
1. 确定故障的性质和范围：首先要确定故障是属于电气故障还是其他类型的故障，确定故障范围。
2. 检查电源和电路：检查电源电压是否正常，电线接触是否良好，开关和插座是否损坏等。
如果发现问题，修复或更换电源和电路。
3. 检查电气元件和设备：逐一检查各个电气元件和设备，如电机、传感器、开关等，看是否损坏、短路或接触不良。
如果发现问题，修复或更换故障元件或设备。
4. 检查接线和连接器：检查所有接线和连接器是否牢固，是否松动或腐蚀，是否接触不良。
如果发现问题，重新连接或更换接线和连接器。
5. 检查保护装置和电路板：检查保护装置和电路板是否正常工作，是否有烧毁或损坏的元件。
如果发现问题，修复或更换保护装置和电路板。
6. 测试和调试：修复故障后，进行测试和调试，确保设备能正常工作。
可以使用合适的测试仪器和设备进行测试，如电压表、电流表等。
7. 记录和总结：在处理故障过程中，记录所有的检查和处理步
骤，以便后续分析故障原因和预防类似故障的发生。
总的来说，处理复杂设备电气故障需要仔细排查，从电气主线到各个部件进行检查和处理，并进行必要的测试和调试，同时要记录所做的工作。
在处理故障时，要注意安全，并遵循相关的操作规程和标准。
电气故障检修的一般步骤
电气故障检修的一般步骤 Final revision by standardization team on December 10, 2020.电气故障检修的一般步骤、技巧和方法一、电气故障检修的一般步骤(1)观察和调查故障现象：电气故障现象是多种多样的。
例如，同一类故障可能有不同的故障现象，不同类故障可能有同种故障现象，这种故障现象的同一性和多样性，给查找故障带来复杂性。
但是，故障现象是检修电气故障的基本依据，是电气故障检修的起点，因而要对故障现象进行仔细观察、分析，找出故障现象中最主要的、最典型的方面，搞清故障发生的时间、地点、环境等。
(2)分析故障原因一初步确定故障范围、缩小故障部位：根据故障现象分析故障原因是电气故障检修的关键。
分析的基础是电工电子基本理论，是对电气设备的构造、原理、性能的充分理解，是电工电子基本理论与故障实际的结合。
某一电气故障产生的原因可能很多，重要的是在众多原因中找出最主要的原因；(3)确定故障的部位一判断故障点：确定故障部位是电气故障俭修的最终日纳和结果。
确定故障部位可理解成确定设备的故障点，如短路点、损坏的元器件等，也可理解成确定某些运行参数的变异，如电压波动、三相不平杨等。
确定故障部位是在对故障现象进行周密的考察和细致分析的基础上进行的。
在这一过程中，往往要采用下面将要介绍的多种手段和方法。
在完成上述工作过程中，实践经验的积累起着重要的作用。
二、电气故障检修技巧(1)熟悉电路原理，确定检修方案：当一台设备的电气系统发生故障时，不要急于动手拆卸，首先要了解该电气设备产生故障的现象、经过、范围、原因．熟悉该设备及电气系统的基本工作原理，分析各个具体电路．弄清电路中各级之间的相互联系以及信号在电路中的来龙去脉，结合实际经验，经过周密思考，确定一个科学的检修方案。
(2)先机损，后电路：电气设备都以电气一机械原理为基础，特别是机电一体化的先进设备，机械和电子在功能上有机配合，是一个整体的两个部分。
电气检修方案
电气检修方案概述电气检修是指对各类电气设备进行定期维护和检查，以确保其正常运行和延长其使用寿命。
本文档旨在提供一份完整的电气检修方案，以保障电气设备的安全性和可靠性。
检修流程电气设备的检修流程可以分为以下几个步骤：1.检查设备运行情况：首先，需要检查设备的运行情况，包括设备是否正常工作、设备是否有异常噪音或异味等。
2.断电检修：在进行检修工作之前，必须确保设备已经断电。
确保设备的电源开关已经关闭，并使用信号灯、电锁等设备对电源进行标识，以免误操作。
3.检查电源线路：对电源线路进行仔细检查，包括导线是否有损坏、连接是否牢固等。
如有损坏或不牢固的情况，需要及时更换或修理。
4.清洁电气设备：除尘是电气设备保持正常工作的关键。
使用吸尘器或干净的布料清洁设备表面和内部。
特别需要注意的是，清洁时应确保设备已经断电。
5.检查继电器和保护器：继电器和保护器是电气设备运行的关键部件。
定期检查继电器和保护器的工作状态，确保其正常运行并及时更换故障的部件。
6.检查接线端子：接线端子连接不良会导致电气设备工作不稳定甚至发生故障。
检查接线端子的连接是否紧固，如有松动或腐蚀的情况应及时处理。
7.测试设备：在检修完成后，需要对设备进行测试，确保其正常工作。
使用合适的测试仪器对设备进行各项功能的测试，并记录测试结果。
8.完善检修记录：对每次检修进行详细的记录，包括检查时间、检查内容、发现的问题、处理方法等。
检修记录可作为后续维护和故障排查的重要参考。
安全措施为了确保电气检修过程的安全性，需要采取以下安全措施：•断电操作：在进行任何电气检修工作之前，必须确保设备已断电。
并使用合适的工具对电源进行锁定，以防止误操作导致触电伤害。
•穿戴个人防护装备：在进行电气检修工作时，应穿戴适当的个人防护装备，如绝缘手套、绝缘靴、护目镜等，以防止触电事故的发生。
•提供安全警示标识：对于正在检修中的设备，应设置明显的安全警示标识，以提醒其他人员注意安全。
电气故障检修的一般方法
维修电工园地第16期电气故障检修的一般方法•检修前的故障调查当工业机械发生电气故障后，切忌盲目随便动手检修。
在检修前，通过问、看、听、摸来了解故障前后的操作情况和故障发生后出现的异常现象，以便根据故障现象判断出故障发生的部位，进而准确地排除故障。
(1)直观法通过“问、看、听、模、闻”来发现异常情况，从而找出故障电路和故障所在部位。
①问：向现场操作人员了解故障发生前后的情况。
如故障发生前是否过载、频繁启动和停止；故障发生时是否有异常声音相振动、有没有冒烟、冒火等现象。
②看：仔细察看各种电器元件的外观变化情况。
如看触点是否烧融、氧化，熔断器熔体熔断指示器是否跳出，热继电器是否脱扣，导线和线困是否烧焦，热继电器整定值是否合适．瞬时动作整定电流是否符合要求等，•③听：主要听有关电器在故障发生前后声音有否差异。
如听电动机启动时是否只“嗡嗡”响而不转；接触器线圈得电后是否噪声很大等。
④摸：故障发生后，断开电源，用手触摸或轻轻推拉导线及电器的某些部位，以察觉异常变化。
如模电动机、自锅变压器和电磁线图表面，感觉湿度是否过高；轻拉导线，看连接是否松动；轻推电器活动机构，看移动是否灵活等。
⑤闻：故障出现后，断开电源，将鼻子靠近电动机、自福变压器、继电器、接触器、绝缘导线等处，闻闻是否有焦味。
如有焦味，则表明电器绝缘层己被烧坏，主要原因则是过载、短路或三相电流严重不平衡等故障所造成。
(2)状态分析法发生故障时，根据电气设备所处的状态进行分析的方法．称为状态分析法。
电气设备的运行过程总可以分解成若干个连续的阶段，这些阶段也可称为状态。
任何电气设备都处在一定的状态下工作，如电动机工作过程可以分解成启动、运转、正转、反转、高速、低速、制动、停止等工作状态。
电气故障总是发生于某一状态．而在达一状态中，各种元件又处于什么状态，这正是分析故障的重要依据。
例如．电动机启动时，哪些元件工作，哪些触点闭合等，因而检修电动机启动故障时只需注意这些元件的工作状态。
电气故障的检修步骤
电气故障的检修步骤
电气故障的检修步骤
电气故障是指在电气设备或系统中发生的异常情况，如电线接触不良、电机损坏等。
对于电气故障的检修需要专业的知识和技能，下面将介
绍几个常见的检修步骤。
1.了解故障现象
在进行检修之前需要先了解故障现象，包括故障的类型、位置、发生
时间、危害程度等。
这些信息可以帮助检修人员在实际操作中更快地
定位和解决问题。
2.准备工具和仪器
进行电气故障检修需要使用一些特定的工具和仪器，如万用表、电钳、焊接设备等。
在开始检修之前，需要检查这些工具和仪器是否完好，
并将它们准备妥当。
3.检查电气设备
在检查电气设备之前，需要断开电源，并使用万用表等仪器检查线路是否受电。
然后，对电气设备进行外观检查，查看电缆是否有损伤、外壳是否有变形等情况。
接下来，可以通过测量电阻值、电感值等来确定故障部件。
4.更换损坏的部件
如果已经确定了故障部件，需要将其更换为新的部件。
在更换之前需要保证新部件与原部件的规格、型号等参数相同，可以先进行热负荷测试来检查是否符合要求，以避免出现新的故障。
5.重新启动设备
在更换故障部件之后，需要重新启动设备。
在启动之前，需要检查电路是否连接正确、设备是否处于正常工作状态等，确保设备能够正常运行。
总之，电气故障的检修需要具备一些专业的技能和知识，并且需要谨慎、仔细地进行操作，避免因操作不当而导致二次故障或安全事故的发生。
通过上述几个常见的检修步骤可以有效地定位和解决电气故障问题。
电气维修操作规程范本（2篇）
电气维修操作规程范本一、安全须知1. 必须穿戴适当的防护装备，包括安全帽、绝缘手套、绝缘鞋等。
2. 确保维修工作区域内无明火、易燃物品等安全隐患。
3. 在维修过程中，严禁与电气设备发生直接接触，以防电击事故发生。
4. 在进行高处作业时，必须使用专业的安全绳索及工具，确保自身安全。
5. 禁止单人进行高风险的电气维修操作，必须配合工友进行工作。
二、维修操作步骤1. 进行电气维修前，必须断开电源，使用电压表等工具确保无电流通过此设备。
2. 在开始维修前，对维修区域进行全面的安全检查，消除可能存在的危险源。
3. 使用合适的工具打开设备的外壳，进行问题排查。
4. 在出现电气故障时，先检查电源线路是否正常连接，并更换损坏的电线或插座。
5. 使用万用表等测试仪器检测电气设备是否存在电压泄露或短路现象。
6. 对于电气元件的更换，应注意其型号和规格的匹配，严禁使用不合适的元件。
7. 完成维修后，重新启动电源，检测设备是否正常运行。
8. 维修结束后，清理维修现场，将工具归位、清洁，并做好维修记录。
三、常见维修问题及处理方法1. 电路短路：首先关闭电源，检查电源线路是否短路或接触不良，修复线路，重新启动电源。
2. 设备启动失败：检查电源供应是否稳定，排查设备内部元件是否故障，进行相应更换或修复。
3. 电气设备发热：检查设备通风是否良好，清理设备内积尘，确保散热正常。
4. 设备无法正常工作：检查设备控制电路、传感器等元件是否损坏，修复或更换故障元件。
5. 电气设备漏电：使用万用表进行电气测试，定位漏电点，采取合适的绝缘措施。
四、维修记录1. 每次进行电气维修操作时，应做好详细的维修记录，包括维修时间、维修内容、更换元件等。
2. 维修记录应保存至少两年，方便后续追溯设备维修历史。
3. 按照统一的维修记录格式填写，确保信息的规范性和可读性。
五、紧急情况处理1. 在发生电气事故时，立即切断电源，并通知相关人员及时处理。
2. 在紧急情况下，如无法切断电源，应当采取绝缘措施，确保人员的安全。
电气故障检修的一般步骤、技巧和方法
培训资料学习摘要：电气故障检修的一般步骤、技巧和方法一、电气故障检修的一般步骤(1)观察和调查故障现象：电气故障现象是多种多样的。
例如，同一类故障可能有不同的故障现象，不同类故障可能有同种故障现象，这种故障现象的同一性和多样性，给查找故障带来复杂性。
但是，故障现象是检修电气故障的基本依据，是电气故障检修的起点，因而要对故障现象进行仔细观察、分析，找出故障现象中最主要的、最典型的方面，搞清故障发生的时间、地点、环境等。
(2)分析故障原因一初步确定故障范围、缩小故障部位：根据故障现象分析故障原因是电气故障检修的关键。
分析的基础是电工电子基本理论，是对电气设备的构造、原理、性能的充分理解，是电工电子基本理论与故障实际的结合。
某一电气故障产生的原因可能很多，重要的是在众多原因中找出最主要的原因；(3)确定故障的部位一判断故障点：确定故障部位是电气故障检修的最终日标和结果。
确定故障部位可理解成确定设备的故障点，如短路点、损坏的元器件等，也可理解成确定某些运行参数的变异，如电压波动、三相不平衡等。
确定故障部位是在对故障现象进行周密的考察和细致分析的基础上进行的。
在这一过程中，往往要采用下面将要介绍的多种手段和方法。
在完成上述工作过程中，实践经验的积累起着重要的作用。
二、电气故障检修技巧(1)熟悉电路原理，确定检修方案：当一台设备的电气系统发生故障时，不要急于动手拆卸，首先要了解该电气设备产生故障的现象、经过、范围、原因．熟悉该设备及电气系统的基本工作原理，分析各个具体电路．弄清电路中各级之间的相互联系以及信号在电路中的来龙去脉，结合实际经验，经过周密思考，确定一个科学的检修方案。
(2)先机损，后电路：电气设备都以电气一机械原理为基础，特别是机电一体化的先进设备，机械和电子在功能上有机配合，是一个整体的两个部分。
往往机械部件出现故陋，影响电气系统，许多电气部件的功能就不起作用。
因此不要被表面现象迷惑，电气系统出现故障并不全部都是电气本身问题，有可能是机械部件发生故障所造成的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气故障检修的一般步骤
(1)观察和调查故障现象：电气故障现象是多种多样的。
例如，同一类故障可能有不同的故障现象，不同类故障可能有同种故障现象，这种故障现象的同一性和多
样性，给查找故障带来复杂性。
但是，故障现象是检修电气故障的基本依据，是电
气故障检修的起点，因而要对故障现象进行仔细观察、分析，找出故障现象中最主
要的、最典型的方面，搞清故障发生的时间、地点、环境等。
/K&};X#A7^"qc
(g&H&s5A,T4?/[:w
(2)分析故障原因一初步确定故障范围、缩小故障部位：根据故障现象分析故障原因是电气故障检修的关键。
分析的基础是电工电子基本理论，是对电气设备的构造、
原理、性能的充分理解，是电工电子基本理论与故障实际的结合。
某一电气故障产
生的原因可能很多，重要的是在众多原因中找出最主要的原因；
(3)确定故障的部位一判断故障点：确定故障部位是电气故障俭修的最终日纳和结果。
确定故障部位可理解成确定设备的故障点，如短路点、损坏的元器件等，也可理解
成确定某些运行参数的变异，如电压波动、三相不平杨等。
确定故障部位是在对故
障现象进行周密的考察和细致分析的基础上进行的。
在这一过程中，往往要采用下
面将要介绍的多种手段和方法。
在完成上述工作过程中，实践经验的积累起着重要的作用。
0z#~#G(D:F7Q
二、电气故障检修技巧+S3B$c:D6i*F
)mV8q%l1N/F%^;N
(1)熟悉电路原理，确定检修方案：当一台设备的电气系统发生故障时，不要急于动手拆卸，首先要了解该电气设备产生故障的现象、经过、范围、原因．熟悉该设备
及电气系统的基本工作原理，分析各个具体电路．弄清电路中各级之间的相互联系以及信号在电路中的来龙去脉，结合实际经验，经过周密思考，确定一个科学的检修方案。
(2)先机损，后电路：电气设备都以电气一机械原理为基础，特别是机电一体化的先进设备，机械和电子在功能上有机配合，是一个整体的两个部分。
往往机械部件出现故陋，影响电气系统，许多电气部件的功能就不起作用。
因此不要被表面现象迷惑，电气系统出现故障并不全部都是电气本身问题，有可能是机械部件发生故障所造成的。
因此先检修机械系统所产生的故障，再排除电气部分的故障，往往会收到事半功倍的效果。
7g5U/M/Y;x
(3)先简单，后复杂：检修故障要先用最简单易行、自己最拿手的方法去处理，再用复杂、精确的方法。
排除故障时，先排除直观、显而易见、简单常见的故障．后排除难度较高、没有处理过的疑难故障。
'_)y"L4^5|&r
(x-N'd0c:I#H3C
(4)先检修通病、后玫疑难杂症：电气设备经常容易产生相同类型的故障就是“通病”。
由于通病比较常见，积累的经验较丰富，因此可快速排除．这样就可以集中精力和时间排除比较少见、难度高、古怪的疑难杂症，简化步骤，缩小范围，提高检修速度。
%y&}3v7Y;~
)H$y1H$q:C/H,q$L:?.{
(5)先外部调试,后内部处理:外部是指暴露在电气设备外完成密封件外部的各种开关、按钮、插口及指示灯。
内部是指在电气设备外壳或密封件内部的印制电路板、元器件及各种连接导线。
先外部调试，后内部处理，就是在不拆卸电气设备的情况
下，利用电气设备面板上的开关、旅钮、按钮等调试检查，缩小故障范围。
首先排除外部部件引起的故障，再检修机内的故障，尽量避免不必要的拆卸
o9Y8a0n1^$x1x4A6R
(6)先不通电测量，后通电测试：首先在不通电的情况下，对电气设备进行检修：然后再在通电情况下，对电气设备进行检修。
对许多发生故障的电气设备检修时，不能立即通电，否则会人为扩大故障范围，烧毁更多的元器件，造成不应有的损失。
因此，在故障机通电前．先进行电阻测量，采取必要的措施后，方能通电检
修。
%BD3d*V!g
(7)先公用电路、后专用电路：任何电气系统的公用电路出故障，其能量、信息就无法传送、分配到各具体专用电路，专用电路的功能、性能就不起作用。
如一个电气设备的电源出故障，整个系统就无法正常运转，向各种专用电路传递的能量、信息就不可能实现。
因此遵循先公用电路、后专用电路的顺序，就能快速、准确地排除电气设备的故障。
+jV8~8~)v2w;?!D
(8)总结经验．提高效率：电气设备出现的故障五花八门、干奇百怪。
任何一台有故障的电气设备检修完，应该把故障现象、原因、检修经过、技巧、心得记录在专用笔记本上，学习掌握各种新型电气设备纳机电理论知识、熟悉其工作原理、积累维修经验，将自己的经验上升为理论。
在理论指导下，具体故障具体分析，才能准确、迅速地排除故障。
只有这样才能把自己培养成为检修电气故障的行家里
手。
!m#|9a$l1p9J
三、电气故障检修的一般方法
电气故障检修，主要的是理论联系实际，根据具体故障作具体分析，但也必须事根本的检修方法。
;{5s.R(Nl6e.m;Y%P*a5q0K
(1)直观法0S!\2T(YY$G9]7i"T
通过“问、看、听、模、闻”来发现异常情况，从而找出故障电路和故障所在部位。
①问：向现场操作人员了解故障发生前后的情况。
如故障发生前是否过载、频繁启动和停止；故障发生时是否有异常声音相振动、有没有冒烟、冒火等现象。
0A/o4~1X&n9A3Y,B
②看：仔细察看各种电器元件的外观变化情况。
如看触点是否烧融、氧化，熔断器熔体熔断指示器是否跳出，热继电器是否脱扣，导线和线困是否烧焦，热继电器整定值是否合适．瞬时动作整定电流是否符合要求等，
6_X;f'N5@2}.Q5l
③听：主要听有关电器在故障发生前后声音有否差异。
如听电动机启动时是否只“嗡嗡”响而不转；接触器线圈得电后是否噪声很大等。
!j9`#Y(Z0]'y:|;t"[5O
8h&L6w2G2Z+G
④摸：故障发生后，断开电源，用手触摸或轻轻推拉导线及电器的某些部位，以察觉异常变化。
如模电动机、自锅变压器和电磁线图表面，感觉湿度是否过高；轻拉导线，看连接是否松动；轻推电器活动机构，看移动是否灵活等。
8l5U)I.Y0\7h%T+CX &I;v;K&Z)p/h9x0@
⑤闻：故障出现后，断开电源，将鼻子靠近电动机、自福变压器、继电器、接触器、绝缘导线等处，闻闻是否有焦味。
如有焦味，则表明电器绝缘层己被烧坏，主要原因则是过载、短路或三相电流严重不平衡等故障所造成。
#v'U6h;G+p't8K5R2O
(2)状态分析法*^'t,L(N#m2T7l:g3a$E
机启动故障时只需注意这些元件的工作状态。
1H.[6g]3b(X"m
状态划分得超细，对检修电气故障越有利。
对一种设备或装置，其中的部件和零件可能处于不同的运行状态，查找其中的电气故障时必须将各种远行状态区分清楚。
以图1．2．1所示的电气装置为例，各部件虽然只有工作和不工作、接通和断开两种工作状态，但到底处于何种状态，必须进行具体分析。
交流接触器KM1控制交流接触器KM2的吸合线圈，而交流接触器KM1的工作状态由按钮SB1、SB2控制。
SB2断开，KMl断开，但SB2闭合，KM1不一定闭合；SB1闭合，KM1工作，但SB1再断开，KM1由其自身的捕助触点自锁而不断开。
如果用“0”和“1”代表SB1、SB2、KMl的“断开”和“接通”状态，则其关系如图1．2．2所示。
其中SB1经常处于断开状态，按下SB1时(只在瞬间)，SB1闭合，KMl工作;SB2经常处于接通状态，按下SB2时(只在瞬间)，SB2断开，KM1断开。
假如交流接触器KM1不能断开．即交流接触器KM2出现由合闸状态到跳闸状态变化的故障，则可对相关的KM1、KM2、SB1、SB2各部件的工作状态进行分析，找出故障的原因。
这是一种通过对设备或装置中各元件、部件、组件工作状态进行分析，查找电气故障的方法。
2c.E.S$p+D.];f
(3)图形变换法#B;v.U"t#M.x8g'M&W
)@;L7U+\/p.O.|!k-w.Q/_
电气图是用以描述电气装置的构成、原理、功能，提供装接和使用维修信息的工具。
检修电气故障，常常需要将实物和电气图对照进行。
然而，电气图种类繁多，因此需要从故障检修方便出发，将一种形式的图变换成另一种形式的图。
其中最常用的是将设备布置接线团变换成电路图．将集中式布置电路图变换成为分开式布置电路图。
.~8R&o0W%s:l!G
5]&g)J9p%@
设备布置接线固是一种按设备大致形状和相对位置画成的图，这种图主要用于设备的安装和接线，对检修电气故障也十分有用。
但从这种图上，不易看出设备和装置的工作原理及工作过程，而了解其工作原理和工作过程是检修电气故障的基础，对检修电气故障是至关重要的，因此需要将设备布置接线图变换成电路图，电路图主要描述设备和装置的电气工作原理。
