石材幕墙质量控制要点(一)2024

石材幕墙质量控制要点(一)2024

石材幕墙质量控制要点(一)引言概述:石材幕墙的应用越来越广泛,作为建筑外墙的一种装饰材料,其质量对建筑的外观和使用寿命有着至关重要的影响。

本文将从石材幕墙质量控制的角度出发,总结出五大要点,以帮助相关人员有效管理和控制石材幕墙的质量。

一、选材要点:1. 根据建筑风格和设计需求选择合适的石材材料,考虑其颜色、纹理和硬度等因素。

2. 严格按照规范要求进行材料验收,检查石材外观质量、尺寸精度和强度等指标。

3. 对于大板材、异形石材等特殊石材的选用,要进行专门的研究和评估,确保其适用性和可靠性。

二、制作要点:1. 严格按照设计图纸和工艺规范进行制作,确保石材的尺寸精度和外观质量。

2. 控制石材的切割、打磨和抛光等工艺环节,确保石材表面的平整度和光洁度。

3. 选用适当的黏结材料和安装系统,确保石材与幕墙结构的牢固连接。

三、安装要点:1. 按照施工图纸和安装规范进行石材幕墙的安装,保证位置、倾斜度、垂直度等指标符合要求。

2. 合理控制安装过程中的温度、湿度等环境因素,避免石材出现开裂、脱落等质量问题。

3. 确保石材与幕墙系统的配合紧密,避免存在空隙和变形等现象。

四、防水防腐要点:1. 采用适当的防水和防腐处理措施,保护石材幕墙不受水分渗透和腐蚀的影响。

2. 对于连接石材的金属零部件,进行防腐处理,延长其使用寿命。

3. 做好石材幕墙与周边构件的接缝处理,防止水分侵入。

五、维护保养要点:1. 定期对石材幕墙进行维护保养,清洁表面污垢,修复石材表面的损伤。

2. 对于有色石材,定期进行保护处理,避免氧化和变色。

3. 及时修复石材幕墙出现的质量问题,确保其长期稳定使用。

总结:通过以上五个大点的阐述,我们可以看出,石材幕墙质量控制的关键在于选材、制作、安装、防水防腐和维护保养等方面的综合管理。

只有从整个过程中各个环节严格控制,才能确保石材幕墙的质量达到预期效果,并在使用过程中保持稳定性和美观性。

石材幕墙质量控制要点说明

石材幕墙质量控制要点说明
石材幕墙工程控制要点
1、进场材料把控
1、进场原材料:不锈钢挂件、角钢、 膨胀螺栓及化学固化剂、橡胶条、 硅胶等要有出场检验报告及检测合 格证,用于固定膨胀螺栓要抽检送 实验室进行抗拔实验及力学检测。 2、进场石材检查验收,色差较大的 返厂处理
石材色差较大
2、干挂石材施工流程
干挂石材施工流程图
现场测量
谢 谢!
让我们共同进步
定缝垫块应采用塑料有材控制要点
1、石材打胶嵌缝应在表面卫生清理后,两边贴美纹纸控制 缝宽,保证打胶顺直,石材拼缝内填塞泡沫棒并留4~5mm 深凹槽,耐候胶应嵌填密实平整,胶厚度控制在 3.5~4.5mm为宜。不得在雨后打胶,打胶温度不应低于5°
放映结束 感谢各位的批评指导!
分层水平轴 线
垂直轴线
5、干挂石材控制要点
1、根据轴线控制网进行 螺栓孔放样。 2、孔深应略大于螺栓长 度,成孔后必须将孔内 清理干净。
6、干挂石材控制要点
为保证化学螺栓植 入深度必须清除粉 刷层后安装锚板
7、干挂石材控制要点
1、立柱安装由底层安装开始,由下及 上安装,第一道安装定位放线尤其重 要。通过水平拉线通视及吊垂线通视 定位,先点焊,待拉线及吊线校正后, 再满焊,紧固螺栓固定。
品质创造价值
12、干挂石材控制要点
1、两短槽边间相距 ≤600mm,故当板材整长> 960mm时,需在石材中间 增加挂点。转角处挂点不得 遗漏。
13、干挂石材控制要点
1、石材安装应保证接缝6mm,并保持顺直,特别是相邻阴 阳角的两边接缝不能有高低差,否则直接影响打胶收口的观 感质量。定缝垫块应离开石材表面,往缝内放,保证为接缝 施胶作业留足空间。
10、干挂石材控制要点
1、石材安装前做好准备工 作,阳角吊线控制石材定位, 预装T型不锈钢连接码件。 2、做好隐蔽验收记录。

提高外立面石材幕墙施工质量培训课件

提高外立面石材幕墙施工质量培训课件

确定方法
确认标准
负责人
工人是否接受交底, 对工艺了解情况
检查考核
工艺质量标准明确、交底率100%
侍启月
计划完成时间 2015-9-30
确认情况:小组成员于2015年9月25日上午对比乐街6-9
层外墙6名焊工、2名测量人员、4名后台加工人员,共计 12人所施工的工作面进行现场检查并询问调查,结果表明 :虽然作业班组均接受交底,但是工作面成活质量存在差 异、部分工人对本工程质量及进度要求不明确,对本工程 石材外立面的造型复杂施工难度认识不足。针对以上情况 项目部于当日下午对所有石材作业人员进行集中、有针对 性的交底,之后效果明显有所改善。
P 4 原因分析 9.18-10.12 5 要因确认 9.20-10.13 6 对策制定 10.5-10.15
7 对策实施 10.11-10.20
D
8 效果检查 10.15-11.5
C
9 巩固措施 11.1-12.5 A
10 总结打算 12.1-12.31
制表人:李 鑫
时间:2015年9月10日
3
平整度、石材表面平整度、立面垂直度、接缝直线度高低差宽度、打胶观感质量为检查项目在内的共计
800个检查点进行监控检查,经检查得知合格点为678个,不合格点为122个,施工质量一次合格率仅为
84.75%,数据分析详见下表:
比乐街6-9层外石材幕墙施工质量检查表
表4-1
序号
检查项目
1
接缝直线度、高低 差、宽度
6
原因分析
☆打孔机老 旧误差大
☆工人交底 不到位
☆夜间施 工影响
☆放样尺 寸偏差
☆深化 设计深 度不足
石材下料 过大导致 龙骨变形

幕墙工程质量控制要点ppt课件

幕墙工程质量控制要点ppt课件

3.2.10 横梁可通过角码、螺钉或螺栓与立柱连接。 角码应能承受横粱的剪力,其厚度不应小于3mm。
3.2.11 立柱与主体结构之间每个受力连接部位的连 接螺栓不应少于2个,且连接螺栓直径不宜小于 10mm。除不锈钢外,玻璃幕墙中不同金属材料接 触处,应合理设置绝缘垫片或采取其他防腐蚀措施。
3.2.12 幕墙的上下边及侧边封口、沉降缝、伸缩缝、 防震缝的处理及防雷体系应符合设计要求,应保证缝 的使用功能和饰面的完整性。玻璃幕墙的单元板块不 应跨越主体建筑的变形缝。
3.4.2有框玻璃幕墙的构造
3.4.2.1.基本构造:
①幕墙构件应连接牢固,立柱、底部横粱及 幕墙板块与主体结构之间应留有伸缩空隙, 不小于15mm的缝隙,接缝处用弹性密封材 料嵌填,不得使用水泥浆或其他硬质材料嵌 填。
②镀锌钢材的连接件不得同铝合金立柱直接 接触。可设置柔性垫片或预留1-2mm的间 隙,间隙内填胶。
3.5.7 玻璃安装
①安装镀膜玻璃时,镀膜面的朝向应符合设计要求, 除设计另有要求外,应将镀膜玻璃的镀膜面朝向室 内,玻璃不得有明显色差或镀膜脱落。 ②用于固定玻璃组合件的压块或其他连接件及螺钉 等,应严格按设计或有关规范执行。
③明框玻璃幕墙的玻璃与构件槽口的尺寸应符合设 计要求,玻璃嵌入量不得小于15mm,每块玻璃下 部应设置不少于2块的弹性定位垫块。不得采用自 攻螺钉固定承受水平荷载的玻璃压条。
3.1.6玻璃应有产品合格证、中空玻璃的检验报告、 热反射玻璃的光学性能检验报告、进口玻璃应有商 检报告。
3.1.7硅酮结构密封胶应提供每批材料的质量保证 书、产品合格证。使用前应进行与其相接触材料的 相容性和剥离粘结性试验,并应对邵氏硬度、标准 状态拉伸粘结性能进行复验;进口硅酮结构密封胶 应有商检报告。双组份硅酮结构密封胶尚应进行混 匀性蝴蝶试验和拉断试验。

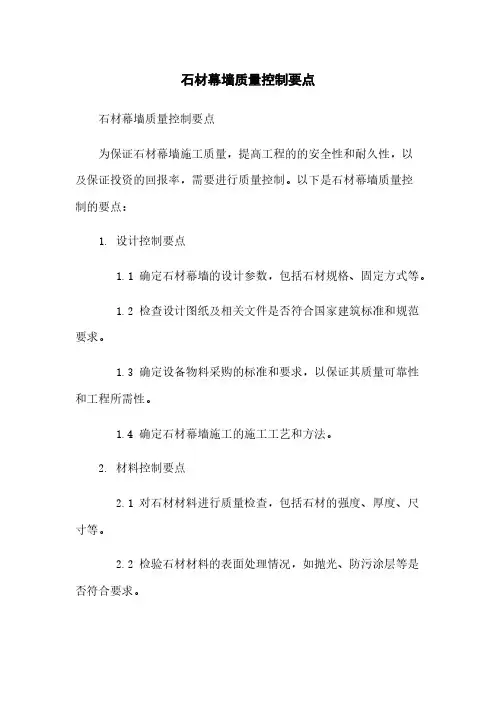

石材幕墙质量控制要点

石材幕墙质量控制要点

石材幕墙质量控制要点石材幕墙质量控制要点为保证石材幕墙施工质量,提高工程的的安全性和耐久性,以及保证投资的回报率,需要进行质量控制。

以下是石材幕墙质量控制的要点:1. 设计控制要点1.1 确定石材幕墙的设计参数,包括石材规格、固定方式等。

1.2 检查设计图纸及相关文件是否符合国家建筑标准和规范要求。

1.3 确定设备物料采购的标准和要求,以保证其质量可靠性和工程所需性。

1.4 确定石材幕墙施工的施工工艺和方法。

2. 材料控制要点2.1 对石材材料进行质量检查,包括石材的强度、厚度、尺寸等。

2.2 检验石材材料的表面处理情况,如抛光、防污涂层等是否符合要求。

2.3 严格控制石材材料供应商的质量,确保材料符合合同及相关标准要求。

3. 加工和制作控制要点3.1 对石材幕墙零件的加工进行审核和检验,确保其尺寸精度和加工质量。

3.2 加强对石材幕墙零件的工艺控制,确保其表面光洁度和装配精度。

3.3 检查石材幕墙制作过程中的质量控制记录,并严格按照规范要求进行检验。

4. 施工控制要点4.1 审核施工组织设计及其相关方案,确保施工组织的合理性和施工过程的安全性。

4.2 严格按照施工工艺要求进行施工,确保施工质量和进度。

4.3 对施工过程中出现的问题及时处理和解决,确保施工质量不受影响。

4.4 加强施工过程中的质量控制,定期抽查和检验石材幕墙的质量。

5. 检验和验收控制要点5.1 对石材幕墙施工完工后进行质量检验,确保工程符合设计及相关标准要求。

5.2 编制详细的质量检验记录,并按要求进行归档保存。

5.3 确保石材幕墙施工的各项质量控制文件的完整性和归档记录。

附件:- 石材幕墙设计图纸- 石材材料质量检验报告- 石材幕墙制作工艺控制记录表- 石材幕墙施工质量抽查记录- 石材幕墙质量检验记录法律名词及注释:1. 国家建筑标准:指我国规定的用于建筑工程的标准规范文件,由国家标准化管理委员会发布并实施,用于指导和规范建筑工程的设计、施工和验收等工作。

石材幕墙施工质量控制讲座课件PPT

石材幕墙施工质量控制讲座课件PPT

加强检查,增加检验批次
固定点的间距不宜大于300mm,不得采用自攻螺钉固定玻璃板块。
两个挂件距离大于600mm,未按规范增设一个挂件 。
幕墙胶缝处污染石材面
脱落石材
现场问题:挂件安装及石材构造不符合要求,造成石材脱落。
图纸会审及设计交底:
施工单位根据效果图及框架实际几何尺寸出施 工图及集点大样图和结构计算书,须经业主、 设计确认,再进行图纸会审。图纸会审重点: 图纸是否符合技术规范要求;设计是否满足安 全、合理、技术先进的原则;设计是否满足建 设单位要求;施工是否方便、合理、节约;对 重点部位的设计意图、技术要求、难点及质保 措施,向施工单位作技术交底。
石材防护:现场施工使用的石材必须进行 防碱背涂,外墙干挂石材必须进行六面防 护处理。
(5)橡胶制品: 宜采 用三元乙丙、氯丁橡 胶及硅橡胶的压模成 型产品;密封胶条应 采用挤出成型产品, 并符合现行标准。
幕墙密封条安装示意图
审查进场原材料
(6) 硅酮结构密封胶: 隐框、半隐框幕墙所采用 的结构粘结材料必须是中 性硅酮结构密封胶,其性 能必须符合《建筑用硅酮 结构密封胶》(GB16776) 的规定,并在有效期内使 用。(供货商必须提供针 对该工程的相容性实验报 告和质量保证书。)
立柱壁厚及安装误差控制
• 玻璃幕墙
• 铝型材:开口部位不小于3.0mm,闭口部位不小于 2.5mm
钢型材:不小于3.0mm。 石材与金属幕墙:铝型材:不小于3.0mm;
钢型材:不小于3.5mm。 • 立柱安装误差控制:
标高:+3mm 前后:+2mm 左右:+3mm。
横梁壁厚控制
玻璃幕墙:铝型材:跨度≤1.2m时,不小 于2.0mm;跨度>1.2m时,不小于2.5m 。钢型材:不小于2.5mm。 石材与金属幕墙:铝型材:跨度≤1.2m 时,不小于2.5mm;跨度>1.2m时,不 小于3.0mm。钢型材:不小于3.5mm。

建筑工程石材幕墙工程施工工艺做法及常见质量通病防治PPT课件

建筑工程石材幕墙工程施工工艺做法及常见质量通病防治PPT课件

石材幕墙简介
(6)采用洞石、砂岩等强度较弱的板材时,应当在板背设置有防止石材碎裂的安全措施。 (7)石材幕墙金属挂件与石材间的固定和填缝应当采用强度可靠、耐久性强的粘接材料, 禁止使用云石胶等易老化的粘接材料。
石材幕墙简介 二、性能及优缺点:
1、性能
(1)天然材质 光亮晶莹、坚硬永久、高贵典雅。
设计规范要求与构造要求
二、构造要求
1、幕墙构架的立柱与横梁的截面形式宜按等压原理设计。 2、单元幕墙或明框幕墙应有泄水孔。有霜冻的地区,应采用室内排水装置;无 霜冻地区,排水装置可设在室外,但应有防风装置。石材幕墙的外表面不宜有排 水管。 3、采用无硅酮耐候密封胶设计时,必须有可靠的防风雨措施。幕墙中不同的金 属材料接触处,除不锈钢外均应设置耐热的环氧树脂玻璃纤维布或尼龙12垫片。 4、幕墙的钢框架结构应设温度变形缝。 5、幕墙的保温材料可与金属板、石板结合在一起,但应与主体结构外表面有 50mm 以上的空气层。
1、幕墙用石材宜选用花岗石,可选用大理石、石灰石、石英砂岩等。 2、石材面板的性能应满足建筑物所在地的地理、气候、环境及幕墙功能的要求。 3、幕墙选用的石材的放射性应符合 GB/T6566中A级、B级和C级的要求。 4、常用幕墙石材简介
贝砂金
紫罗红
世纪米黄
石材幕墙简介
帝皇金
丁香米黄
法国金花
啡金花
啡色雨淋
石材水斑示例
石材幕墙简介
(6)石材白华 白华是在石材表面或是填缝处有白色
粉末或流挂的现象,当石材以湿式方法安 装时,其背填水泥沙浆中的氢氧化钙等碱 性物质,被大量的水溶解出来渗透至石材 表面或填缝不实之处,氢氧化钙再与空气 中的二氧化碳或酸雨中的SO2硫酸化合物 反应,形成碳酸钙或硫酸钙,当水分蒸发 时,碳酸钙或硫酸钙就结晶析出形成白华 。常发生于户外或水源丰沛之处,如花台 、户外阶梯、外墙填缝之处等。

石材幕墙质量控制要点(二)2024

石材幕墙质量控制要点(二)2024

石材幕墙质量控制要点(二)引言概述:石材幕墙质量控制是保证幕墙的正常运行和使用寿命的关键,本文将从五个大点出发,详细阐述石材幕墙质量控制的要点,包括设计前期准备、石材材料的选择、石材加工工艺的控制、安装施工的要求以及维护保养的注意事项,并最后进行总结。

正文:一、设计前期准备:1.了解项目条件:在进行石材幕墙设计前,需全面了解项目的具体情况,包括地理气候条件、建筑结构特点以及使用要求等,以便合理选择石材材料和设计方案。

2.制定适应性设计方案:根据项目条件,制定石材幕墙的设计方案,包括材料种类、幕墙结构、连接方式等,并进行模拟分析和验算,确保方案的合理性和可行性。

3.确定施工工艺:针对所选方案,确定相应的施工工艺和手段,包括石材加工工艺、幕墙安装方法等,以保证石材幕墙的质量。

4.成立专业团队:组建专业的石材幕墙设计和施工团队,包括工程师、设计师、施工人员等,以确保设计和施工环节的专业性和顺利进行。

5.进行方案审核:在设计前期准备中,需对设计方案进行专业审核,包括材料选择、结构合理性、施工可行性等,以确保设计的可实施性。

二、石材材料的选择:1.选择合适的石材种类:根据项目的特点以及设计要求,选择适合的石材种类,包括大理石、花岗岩等,考虑其物理性能、装饰效果和耐久性等。

2.检验石材质量:在选择石材时,需对石材进行质量检验,包括外观质量、物理性能等指标,确保石材符合项目要求和标准。

3.选用适应性的石材厚度:根据幕墙结构和使用要求,选择适合的石材厚度,以保证石材幕墙的强度和稳定性。

4.考虑石材的抗倾覆能力:在选择石材时,需考虑其抗倾覆能力,选择抗倾覆性能好的石材,以减少幕墙倾塌的风险。

5.考虑石材水分膨胀性:在选择石材时,需考虑其水分膨胀性,选择具有较低水分膨胀性的石材,以减少石材因吸湿而引起的开裂和破坏。

三、石材加工工艺的控制:1.确保尺寸精度:在进行石材加工时,需确保石材尺寸的精度,包括长度、宽度和厚度等,以保证石材的安装质量和整体效果。

幕墙工程质量控制要点PPT演示课件

幕墙工程质量控制要点PPT演示课件
3.2.12 幕墙的上下边及侧边封口、沉降缝、伸缩缝、 防震缝的处理及防雷体系应符合设计要求,应保证缝 的使用功能和饰面的完整性。玻璃幕墙的单元板块不
应跨越主体建筑的变形缝。
3.2.13幕墙与砌体结构连接时,宜在连接部位的主 体结构上增设钢筋混凝土或钢结构粱、柱。轻质填 充墙不应作为幕墙的支承结构。
3.2.5硅酮结构密封胶应打注饱满,并应在温度 15-30℃、相对湿度>50%、洁净的室内进行;不 得在现场的墙上打注。
3.2.6主体结构与幕墙连接的各种预埋件,其数量、 规格、位置和防腐处理必须符合设计要求。
3.2.7幕墙的金属框架与主体结构预埋件的连接、 立柱与横梁的连接及幕墙面板的安装,必须符合设 计要求,安装必须牢固。
3.1.6玻璃应有产品合格证、中空玻璃的检验报告、 热反射玻璃的光学性能检验报告、进口玻璃应有商 检报告。
3.1.7硅酮结构密封胶应提供每批材料的质量保证 书、产品合格证。使用前应进行与其相接触材料的 相容性和剥离粘结性试验,并应对邵氏硬度、标准 状态拉伸粘结性能进行复验;进口硅酮结构密封胶 应有商检报告。双组份硅酮结构密封胶尚应进行混 匀性蝴蝶试验和拉断试验。
3.2.14 幕墙玻璃之间的拼接胶缝宽度应能满足玻 璃和胶的变形要求,并不宜小于l0mm。幕墙玻璃 表面周边与建筑内、外装饰物之间的缝隙不宜小于 5mm。
3.2.15 明框幕墙玻璃下边缘与下边框槽底之间应 采用硬橡胶垫块衬托,垫块数量应为2个,厚度不 应小于5mm,每块长度不应小于100mm。
3.2.16后置埋件拉拔试验:后置埋件应进行承载力 现场试验,必要时应进行极限拉拔试验。施工单位 应委托有资质的检测单位进行现场检测.
幕墙工程施工质量控制要点
2012、10、7

幕墙工程质量控制要点(共35张PPT)

幕墙工程质量控制要点(共35张PPT)

(2)、材料存放条件的控制

经检验合格后的重要装饰材料,要妥为存 放、保管,否则可能导致质量状况恶化, 如损伤、变质甚至毁坏不能使用。存放不 当,会被外力碰、撞、踩,造成变形;饰 面板受潮后,容易霉变,产生霉斑,严重 时不能使用。
(3)、幕墙材料控制要点


为使幕墙安全可靠,幕墙材料应符合现行国家、 行业标准,不合格的材料严禁使用。 为使幕墙材料有足够的耐候性和耐久性,具备防 风雨、防日晒、防盗、防撞击、保温隔热等功能, 要求幕墙所用金属材料除不锈钢和轻金属材料外, 均应进行热镀锌防腐蚀处理,铝合金应进行表面 阳极氧化处理或其他喷涂处理,以保证幕墙的耐 久性。
3、图纸会审


熟悉图纸及设计文件: 图纸是否符合技术规范要求; 设计是否满足安全、合理、技术先进的原 则; 设计是否满足建设单位使用要求; 施工是否方便、合理、节约; 对重点部位的设计意图、技术要求、难点 及质保措施,向施工单位作技术交底。
4、施工组织设计编制

幕墙的施工安装质量,是直接影响幕墙安 装后能否满足幕墙的建筑物理及其它性能 要求的关键,同时幕墙施工又是多工种联 合施工,和其它分项工程施工有交叉和衔 接。因此,为保证幕墙施工安装质量,要 单独编制幕墙施工组织设计方案。
主要材料要求


主要材料、构件的品种、规格、色泽、性 能应满足设计、规范要求,经业主确认封 样后采用。 进场各种材料(主材、附件、五金、胶条) 质量、性能和加工工艺、表面处理(钢件 必须热镀锌、涂层厚度要求)均应符合国 家有关标准、规范要求,并有合格证明和 相关检测报告。
进口材料

进口材料应提供有关进口资料(报关单、 商检报告、中文使用说明书和质检报告)

外墙石材幕墙工程质量标准工法示范PPT(共 49张)

外墙石材幕墙工程质量标准工法示范PPT(共 49张)

树百年融信|造有情房|永续经营
1、参考资料
树百年融信|造有情房|永续经营
1、金属与石材幕墙工程技术规范
JGJ 133-2001
2、混凝土结构后锚固技术规程
JGJ145-2004
3、建筑装饰装修工程质量验收规范
GB 50210-2001
4、建筑施工高处作业安全技术规范
JGJ 90-91
5、建筑用硅酮结构密封胶
1 . 以上外露五金件应保证采用奥氏体304牌号 不锈钢材质,规格尺寸应符合设计要求。 2.不锈钢五金件进场报验须附相应奥氏体304 牌号不锈钢材质合格证,合格证中载明: 304 不锈钢主要成分是碳≤0.08,矽≤1.00,锰≤2.00, 磷≤0.045,硫0.03,镍8.0-10.5,铬18-20。
沙漠棕荒料
石材—板材加工
树百年融信|造有情房|永续经营
“荒料切割”后在“开取毛板”上进行编号 ,后续工序按编号顺序进行加工,以保证 同一层面开采的石材用在同一立面。
石材表面必须在粗磨后刷一道AB胶作 防护处理后再进行抛光。——补胶
重点是在毛板开出后应立即与样板比较,符合后在毛板上进行编号,后续工 序按编号顺序进行加工,以保证同一层面开采的石材用在同一立面。粗加工完 成后,对加工好的板材进行板面光度、板材平整度、板面胶补质量等验收。
树百年融信|造有情房|永续经营
外墙石材幕墙工程质量标准工法示范
总经办黄世华制作 2012年6月30日第一版
树百年融信|造有情房|永续经营
前言 外墙干挂石材以以其独特的风格、高雅亮丽的外形而备受推崇,以其 庄严肃穆、古朴典雅、雄伟壮观的特质,使建筑物更具时代感和艺术感, 已成为城市建筑步入现代化的重要标志之一。 融信集团在融信大卫城建筑外立面首次使用全干挂石材幕墙,为了保 证石材幕墙能表达建筑师的意图,达到效果图的要求,一起探讨一下外墙 干挂石材的质量控制要点。 本课件为第一版,难免有不妥之处,诚望大家提出宝贵意见。

石材幕墙质量控制要点

石材幕墙质量控制要点

10、干挂石材控制要点
1、石材安装前做好准备工 作,阳角吊线控制石材定位, 预装T型不锈钢连接码件。 2、做好隐蔽验收记录。
11、干挂石材控制要点
1、石材切槽:短平槽的长 度≥100mm,有效槽深度 ≥15mm,开槽宽度为 6mm~7mm; 2、石材安装:两短槽边距 离石板两端部的距离≤石板 厚度的3倍且≥85mm且 ≤180mm。
安装铝合金连接件
石材面板安装 石材拼缝注胶 幕墙表面清洗 工程质量验收 安装质量检查 胶缝质量检查
3、干挂石材控制要点
1、干挂石材墙面允许偏差和检验方法。
4、干挂石材控制要点
1、测量放线:现场总包技术人员 向石材安装班组交接轴线控制网 和标高控制点误差控制在10mm 以内。
分层水平轴 线
垂直轴线
定缝垫块应采用塑料有 弹性的垫块
塑料定缝垫块
14、干挂石材控制要点
1、石材打胶嵌缝应在表面卫生清理后,两边贴美纹纸控制 缝宽,保证打胶顺直,石材拼缝内填塞泡沫棒并留4~5mm 深凹槽,耐候胶应嵌填密实平整,胶厚度控制在 3.5~4.5mm为宜。不得在雨后打胶,打胶温度不应低于5°
石材幕墙工程控制要点
1、进场材料把控
1、进场原材料:不锈钢挂件、角钢、 膨胀螺栓及化学固化剂、橡胶条、 硅胶等要有出场检验报告及检测合 格证,用于固定膨胀螺栓要抽检送 实验室进行抗拔实验及力学检测。 2、进场石材检查验收,色差较大的 返厂处理
石材色差较大
2、干挂石材施工流程
干挂石材施工流程图
现场测量 金属骨架加工 金属骨架安装 刷防锈漆 隐蔽验收
品质创造价值
12、干挂石材控制要点
1、两短槽边间相距 ≤600mm,故当板材整长> 960mm时,需在石材中间 增加挂点。转角处挂点不得 遗漏。

幕墙工程质量控制要点

幕墙工程质量控制要点

幕墙工程质量控制要点(玻璃幕、金属幕、石材幕)⑴审核幕墙工程施工方资质、施工方案和相关人员资格证件。

其施工队伍资质等级,安全生产许可证和特工种作业人员资格,上岗证应齐全并有效。

施工方案、方法、措施和标准应符合设计和相关规范、规程的有关要求,同时符合和满足施工现场实际需要。

⑵审核幕墙二次设计图纸内容和相关手续。

分包专业二次深化设计图纸的主要内容、布局形式用材和色调等应符合原设计构思风格的要求。

其深化的具体内容(骨架与基体的连接、骨架自身体的连接、各细部节点连接大样、块材规格尺寸、防雷、排水构造等)应符合相关规范、规程的标准要求,并经原设计审核签认方为有效。

⑶检查用于幕墙工程各种原材料、五金配件、构件及组件的产品合格证,性能检测报告和需复试项目的复试报告。

其材质和性能指标及复试内容指标均应符合设计及相关规定的要求。

⑷对幕墙工程现场检测和复试项目进行见证抽样并送试。

①铝塑复合板的剥离强度。

②石材的弯曲强度,耐冻融性,放射性(室内)③玻幕结构的邵氏硬度,标准条件拉伸粘结强度、相容性;石幕结构胶粘结强度密封胶污染性。

&④硅酮结构胶的商检证(进口)。

相容性和剥离粘结性等。

⑤后置埋件的现场抗拉拔检测。

⑥中空玻璃露点。

⑦玻璃幕墙“五性”检测。

(抗风压、气密性、水密性、平面内变形和保温性)⑧防雷装置现场检测。

⑸检查幕墙的构架刚度及位移能力。

幕墙及其连接件应有足够的承载能力。

刚度和相对主体结构的位移能力。

(幕墙构架立柱的连接金属角码与其它连接件应采用螺栓连接,并有防松动措施。

)⑹检查幕墙主要受力构件用材的壁厚。

幕墙立柱,横梁截面受力部分的壁厚应经计算确定,且铝合金型材不应小于㎜,钢型材不应小于㎜。

单元幕墙连接处和吊挂处的铝合金型材壁厚应通过计算确定,并不得小于㎜。

⑺检查连接幕墙的各种埋件的符合性。

主体结构与幕墙连接的各种予埋件(或后置埋件)其数量、规格、位置和防腐处理应符合设计要求。

-⑻检查幕墙各主要承力和传力的可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
石材幕墙工程控制要点
1、进场材料把控
1、进场原材料:不锈钢挂件、角钢、 膨胀螺栓及化学固化剂、橡胶条、 硅胶等要有出场检验报告及检测合 格证,用于固定膨胀螺栓要抽检送 实验室进行抗拔实验及力学检测。 2、进场石材检查验收,色差较大的 返厂处理
石材色差较大
2、干挂石材施工流程
干挂石材施工流程图
现场测量
分层水平轴 线
垂直轴线
5、干挂石材控制要点
1、根据轴线控制网进行 螺栓孔放样。 2、孔深应略大于螺栓长 度,成孔后必须将孔内 清理干净。
6、干挂石材控制要点
为保证化学螺栓植 入深度必须清除粉
刷层后安装锚板
7、干挂石材控制要点
1、立柱安装由底层安装开始,由下及 上安装,第一道安装定位放线尤其重 要。通过水平拉线通视及吊垂线通视 定位,先点焊,待拉线及吊线校正后, 再满焊,紧固螺栓固定。
品质创造价值
12、干挂石材控制要点
1、两短槽边间相距 ≤600mm,故当板材整长> 960mm时,需在石材中间 增加挂点。转角处挂点不得 遗漏。
13、干挂石材控制要点
1、石材安装应保证接缝6mm,并保持顺直,特别是相邻阴 阳角的两边接缝不能有高低差,否则直接影响打胶收口的观 感质量。定缝垫块应离开石材表面,往缝内放,保证为接缝 施胶作业留足空间。
定缝垫块应采用塑料有 弹性的垫块
塑料定缝垫块
14、干挂石材控制要点
1、石材打胶嵌缝应在表面卫生清理后,两边贴美纹纸控制 缝宽,保证打胶顺直,石材拼缝内填塞泡沫棒并留4~5mm 深凹槽,耐候胶应嵌填密实平整,胶厚度控制在 3.5~4.5mm为宜。不得在雨后打胶,打胶温度不应低于5°
金属骨架加工
刷防锈漆
金属骨架安装 安装铝合金连接件
隐蔽验收
石材面板安装
ቤተ መጻሕፍቲ ባይዱ
安装质量检查
石材拼缝注胶
胶缝质量检查
幕墙表面清洗
工程质量验收
3、干挂石材控制要点
1、干挂石材墙面允许偏差和检验方法。
4、干挂石材控制要点
1、测量放线:现场总包技术人员 向石材安装班组交接轴线控制网 和标高控制点误差控制在10mm 以内。
10、干挂石材控制要点
1、石材安装前做好准备工 作,阳角吊线控制石材定位, 预装T型不锈钢连接码件。 2、做好隐蔽验收记录。
11、干挂石材控制要点
1、石材切槽:短平槽的长 度≥100mm,有效槽深度 ≥15mm,开槽宽度为 6mm~7mm; 2、石材安装:两短槽边距 离石板两端部的距离≤石板 厚度的3倍且≥85mm且 ≤180mm。
8、干挂石材控制要点
横梁安装由底层安装开始,通过水平拉线通视及吊垂线通视定位,先点焊, 待拉线及吊线校正后,统一再满焊固定。横梁为L50*5镀锌角钢预制,上 方须预钻孔位用于安装T形连接码件。
9、干挂石材控制要点
1、防锈处理前:检查焊缝 长度,以及是否存在焊缝缺 陷:裂纹、孔空、固体夹杂、 未熔合、未焊透、形状缺陷 等。 2、板材安装前:检查焊缝 的防锈处理、螺栓的紧固、 伸缩节间距等。
