匀强磁场：1、磁场强弱、方向处处相同的磁场
2、匀强磁场的磁感线：是一组相互平行、方向相同、 疏密均匀的直线
3、产生方法：距离很近的两个异名磁极之间的磁场，相隔一定 距离的两个平行放置的线圈通电时，其中间区域的磁场都可认为 是匀强磁场
小磁针的N极转向读者，那么这束带电粒
子可能是 B（C ）
A.向右飞行的正离子束 B.向左飞行的正离子束 C.向右飞行的负离子束 D.向左飞行的负离子束
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
问题：如果把通电直导线弯成圆环，那么它
等效
安培定则： 用右手握住螺旋管，让弯曲的四指所指的方向 跟电流方向一致，大拇指所指的方向就是螺旋 管内部磁感线的方向。（大拇指指向螺旋管北 极）
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
课堂训练
如图所示，当开关闭合时：
磁感线为以导线上的各点 为圆心的同心圆，且在跟 导线垂直的平面上。
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
表示垂直于 纸面向外
Ｉ
表示垂直于 纸面向里
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
如图所示，一束带电粒子沿水平方向飞 过小磁针的上方，并与磁针指向平行，能使
蹄 形
磁 体 磁 场 分 布
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT) 人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT) 人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
(1)判断通电螺线管的磁极；
（2）指出每个小磁针的N、S极。
N
乙
N
S
S
NN
丁
甲
N
丙
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
2.如图所示，环形导线周围有三只小磁针a、b、c，闭合开 D
关S后, 三只小磁针N极的偏转方向是( ) A.全向里 B.全向外 C.a向里，b、c向外 D.a、c向外，b向里
周围的磁场又是如何分布？
解决方案：用安培定则分析
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
2、环形电流的磁场的分布： 人教版高中物理选修3-1 3.3几种常见的磁场(共35张PPT) 安培定则(2):让右手弯曲的四指与环形电
流的方向一致,伸直的拇指所指的方向就是环形 导线轴线上磁感线的方向.
c.磁感线的疏密可以反映磁场的强弱 d.任何两条磁感线都不相交
e. 磁感线是封闭曲线。磁体外部磁感线从N极出发 指向S极，在磁体内部由S极到N极。
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
想一想 实验中常用铁屑来模拟磁感线的形状，是否说明磁感 线真实存在？
课堂训练
2、如图所示，环形导线周围有三只 小磁针a、b、c，闭合开关S后，三 只小磁针N极的偏转方向是（ D ） A、全向里 B、全向外 C、a向里，b、c向外 D、a、c向外，b向里
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
3、通电螺旋管周围磁感线 人教版高中物理选修3-1 3.3几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
需要知道的几种常见的磁场
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
匀强磁场
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
课堂练习
1、画出下图环形电流磁感线的俯视图和正视 图：
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
立体图
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)

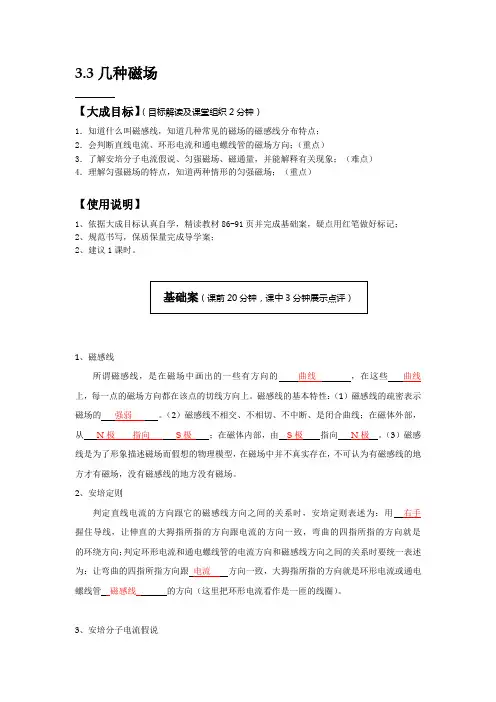

3、几种常见的磁场
目标
1、知道磁感线
2、知道几种常见磁场的空间分布情况
3、会用安培定则判断通电直导线和通电线圈周围 磁场的方向。
4、了解安培分子电流假说
5、理解匀强磁场的感念
6、了解磁通量的概念
复习温故
磁感应强度 B
①B的方向：小磁针静止时N 极所指的方向。
②B的大小： B F （B⊥L） IL
磁感线并不真实存在，细铁屑在磁场里被磁化成 “小磁针”，受震动后会有规则排列，能显示磁 感应强度的方向，无数个细铁屑连接在一起，好 像磁感线显现出来一样.
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
二、几种常见磁场
电Baidu Nhomakorabea周围也有磁场，它的磁场是怎么样的？
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
放个小磁针试一试！
1、直线电流的磁场的分布： 人教版高中物理选修3-1 3.3几种常见的磁场(共35张PPT)
安培定则(1):右手握住导线,让伸直的拇指 所指的方向与电流方向一致,弯曲的四指所指的 方向就是磁感线环绕的方向.(右手螺旋定则)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
讨论：磁感线的特点？（可与电场线类比）
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
磁感线的特点：
a.为形象地描述磁场而人为引入的假想曲线
b.磁感线某点的切线方向表示该点的磁场方向
注：磁感应强度B为矢量，其由磁场本身属性决定。
复习
几种常见电场的电场线
真空中点电荷的电场的电场线
电场线
一、磁感线
磁感线：磁场中画出一系列有方向的曲线，且使曲 线上每一点的切线方向与该点的磁感应强度的方向一致。
曲线上任一点的切 线方向，与这点上的磁 场方向一致——磁感线
条 形
磁 体 磁 场 分 布
2、匀强磁场的磁感线：是一组相互平行、方向相同、 疏密均匀的直线
3、产生方法：距离很近的两个异名磁极之间的磁场，相隔一定 距离的两个平行放置的线圈通电时，其中间区域的磁场都可认为 是匀强磁场
小磁针的N极转向读者，那么这束带电粒
子可能是 B（C ）
A.向右飞行的正离子束 B.向左飞行的正离子束 C.向右飞行的负离子束 D.向左飞行的负离子束
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
问题：如果把通电直导线弯成圆环，那么它
等效
安培定则： 用右手握住螺旋管，让弯曲的四指所指的方向 跟电流方向一致，大拇指所指的方向就是螺旋 管内部磁感线的方向。（大拇指指向螺旋管北 极）
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
课堂训练
如图所示，当开关闭合时：
磁感线为以导线上的各点 为圆心的同心圆，且在跟 导线垂直的平面上。
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
表示垂直于 纸面向外
Ｉ
表示垂直于 纸面向里
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
如图所示，一束带电粒子沿水平方向飞 过小磁针的上方，并与磁针指向平行，能使
蹄 形
磁 体 磁 场 分 布
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT) 人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT) 人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
(1)判断通电螺线管的磁极；
（2）指出每个小磁针的N、S极。
N
乙
N
S
S
NN
丁
甲
N
丙
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
2.如图所示，环形导线周围有三只小磁针a、b、c，闭合开 D
关S后, 三只小磁针N极的偏转方向是( ) A.全向里 B.全向外 C.a向里，b、c向外 D.a、c向外，b向里
周围的磁场又是如何分布？
解决方案：用安培定则分析
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
2、环形电流的磁场的分布： 人教版高中物理选修3-1 3.3几种常见的磁场(共35张PPT) 安培定则(2):让右手弯曲的四指与环形电
流的方向一致,伸直的拇指所指的方向就是环形 导线轴线上磁感线的方向.
c.磁感线的疏密可以反映磁场的强弱 d.任何两条磁感线都不相交
e. 磁感线是封闭曲线。磁体外部磁感线从N极出发 指向S极，在磁体内部由S极到N极。
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
想一想 实验中常用铁屑来模拟磁感线的形状，是否说明磁感 线真实存在？
课堂训练
2、如图所示，环形导线周围有三只 小磁针a、b、c，闭合开关S后，三 只小磁针N极的偏转方向是（ D ） A、全向里 B、全向外 C、a向里，b、c向外 D、a、c向外，b向里
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
3、通电螺旋管周围磁感线 人教版高中物理选修3-1 3.3几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
需要知道的几种常见的磁场
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
匀强磁场
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
课堂练习
1、画出下图环形电流磁感线的俯视图和正视 图：
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
立体图
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
3、几种常见的磁场
目标
1、知道磁感线
2、知道几种常见磁场的空间分布情况
3、会用安培定则判断通电直导线和通电线圈周围 磁场的方向。
4、了解安培分子电流假说
5、理解匀强磁场的感念
6、了解磁通量的概念
复习温故
磁感应强度 B
①B的方向：小磁针静止时N 极所指的方向。
②B的大小： B F （B⊥L） IL
磁感线并不真实存在，细铁屑在磁场里被磁化成 “小磁针”，受震动后会有规则排列，能显示磁 感应强度的方向，无数个细铁屑连接在一起，好 像磁感线显现出来一样.
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
二、几种常见磁场
电Baidu Nhomakorabea周围也有磁场，它的磁场是怎么样的？
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
放个小磁针试一试！
1、直线电流的磁场的分布： 人教版高中物理选修3-1 3.3几种常见的磁场(共35张PPT)
安培定则(1):右手握住导线,让伸直的拇指 所指的方向与电流方向一致,弯曲的四指所指的 方向就是磁感线环绕的方向.(右手螺旋定则)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
讨论：磁感线的特点？（可与电场线类比）
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
人教版高中物理选修3-1 3.3 几种常见的磁场(共35张PPT)
磁感线的特点：
a.为形象地描述磁场而人为引入的假想曲线
b.磁感线某点的切线方向表示该点的磁场方向
注：磁感应强度B为矢量，其由磁场本身属性决定。
复习
几种常见电场的电场线
真空中点电荷的电场的电场线
电场线
一、磁感线
磁感线：磁场中画出一系列有方向的曲线，且使曲 线上每一点的切线方向与该点的磁感应强度的方向一致。
曲线上任一点的切 线方向，与这点上的磁 场方向一致——磁感线
条 形
磁 体 磁 场 分 布
