水泥土换填施工方案.docx
水泥土换填施工方案批复

水泥土换填施工方案批复文档编号:[编号]批复时间:[日期]1. 项目背景为了满足某工程项目的土建要求,需对项目现场进行水泥土换填。
本文档旨在批复水泥土换填施工方案,确保施工过程合规、安全,保证工程质量。
2. 施工方案概述根据工程规划和设计要求,施工方案概述如下:1.在施工现场,移除原有土壤表层,清理附着物,确保施工区域清洁。
2.进行土壤力学性质测试和分析,评估原土的稳定性和适宜性。
3.根据测试结果,决定采用何种稳定剂固化土壤,并进行适当比例的水泥与土壤混合。
4.将混合后的土壤填充到施工区域,均匀铺设,并根据工程要求进行夯实。
5.按要求进行监测和质量验收,确保施工质量达标。
3. 施工步骤及安全措施3.1 准备阶段在开始施工前,需要进行以下准备工作:•检查施工现场的安全状态,确保施工区域没有威胁施工安全的隐患。
•准备所需材料和设备,包括清理工具、土壤力学性质测试仪器、稳定剂和水泥等。
3.2 土壤表层清理与准备在施工现场进行土壤表层清理时,应注意以下事项:•清理过程中,应采取适当的防护措施,如佩戴安全帽、防护服和手套等。
•清理时应小心操作,避免对周围环境造成不必要的污染和损害。
3.3 土壤力学性质测试与分析进行土壤力学性质测试与分析时,应按以下步骤进行:1.采集土壤样本,并进行标记和编号。
2.进行土壤的含水率测试,以了解土壤湿度情况。
3.进行土壤颗粒分析,以确定土壤的粒径分布。
4.进行土壤的分级分析,以评估土壤的工程用途和稳定性。
5.根据测试结果,确定是否需要进行土壤稳定剂的添加以增强土壤稳定性。
3.4 水泥土换填施工水泥土换填施工的步骤如下:1.将合适比例的水泥与土壤混合,通常按比例1:10进行混合。
2.将混合后的土壤填充到施工区域,注意保持均匀性。
3.使用夯实机械进行夯实,确保填充土壤的密实度。
4.根据实际情况,可以进行适当的平整和修整。
3.5 监测与验收施工完成后,需要进行监测和质量验收,以确保施工质量符合要求:1.进行密实度检测,确保填充土壤的夯实程度。
水泥土基础换填方案

水泥土基础换填方案一、项目背景及概述随着城市建设的不断推进和人口逐渐增加,对新建房屋的需求也在增加。
然而,由于一些原因,如地质条件恶劣、地铁建设等对原有建筑的拆除,新房土地的更新使用等,需要对原有水泥土基础进行换填。
本方案旨在提供一种有效且经济的水泥土基础换填方案,既满足工程需求,又能降低成本。
二、基坑开挖及土体处理1.基坑开挖:根据建筑设计要求和地质条件,确定基坑的尺寸和深度。
开挖过程中要注意保持基坑的水平度和稳定性,确保周围环境的安全。
2.土体处理:根据基坑中的土体特性,分为可用土、不可用土和废弃土。
可用土是指适合用于填充的土壤,不可用土是指需要进行改良处理才能使用的土壤,废弃土是指无法再利用的土壤。
根据土体的特性,对可用土和不可用土进行分类和处理。
三、填充方案设计1.基础填充土方面:(1) 可用土填充:将可用土挖掘填充至基坑底部,并进行夯实处理。
每层填充的土层厚度不宜超过30 cm,并且要进行充分夯实,以确保填充土层的稳定性。
(2)不可用土改良处理:对不可用土进行改良处理,以提高土体的稳定性和承载能力。
常见的改良方法有加入适量的水泥、石灰等材料,或进行挖腔室、灌注桩等处理。
(3)废弃土处理:废弃土可通过填埋、回填等方式进行处理,以达到资源合理利用和环境保护要求。
2.基坑周边处理:(1)基坑周边的土体也要进行合理的处理。
根据地质条件和工程需求,可选择挖掘、垫层、加固或挡土墙等措施,以确保基坑周边土体的稳定性和安全性。
(2)对于地下水位较高的区域,可采取加固处理,如进行抽水、降低地下水位;对于地下水位较低的区域,可进行引水或封闭处理。
四、施工方法与注意事项1.施工方法:(1)挖掘基坑时应按设计要求进行开挖,坑底应保持平整,并及时清除淤泥、岩石等障碍物。
(2)填充土层应逐层夯实,保证土层的均匀分布和夯实度。
(3)在不可用土改良处理时,应根据土体特性选择适当的改良方法和材料,确保土体的稳定性和承载能力。
水泥土地基换填施工方案

水泥土换填施工方案编制:审核:批准:XX有限公司XXXX 年 XX 月 XX日水泥土换填施工方案一、基础概况根据XXXXXX研究院有限公司提供的《岩土工程勘察报告》,XX项目,基坑底标高分别为XXm、XXm、XXm、XXm、XXm。
水泥土换填深度1m,水泥土层地基承载力为170Kpa。
二、基坑水泥土换填范围换填范围为宽出基础每边XX米(主楼)和XX米(车库)。
三、水泥土换填方案1、水泥土换填原料采用原土加水泥换填,填料中不得含有草根、垃圾等杂物,水泥掺量不小于12%。
2、换填层的施工施工时,挖出基坑1m后,先将老土夯实,满夯不少于2遍(压实系数不小于0.97),再进行分层换填并夯实。
将水泥用机械分层均匀摊铺,然后按比例均匀拌合后碾压。
水泥土应分层回填碾压,用22T的振动压路机碾压,分层回填至设计标高。
每层虚铺厚度不超过250㎜~300㎜,采用22T振动压路机压实,一般先用装载机静碾压2遍,再用22T的压路机碾压8~10遍。
压实系数应不小于0.95,水泥土换填的承载力有静载试验确定。
3、水泥土换填层的检测及重量的检测应逐施工分层进行,填一层就作一层,不合格不得继续碾压。
压实系数应不小于0.95.检测采用环刀法测定压实系数。
4、施工机具及测量仪器:大铲车1台、22T振动压路机1台、水准仪1台。
手推小车根据需要配备。
四、操作工艺:A、按试验确定的最优配比,最优含水量,满足《建筑地基处理规范》JGJ79-91规定进行施工。
B、水泥料由人工配合拌制成,运至坑底铺摊。
C、铺摊水泥土料每层250-300mm厚,控制方法可采用基坑边坡上每8-10m定标高桩。
拉线测量控制虚铺厚度,要求每层虚铺厚度均匀平展。
D、铺摊:采用装载机铺摊,如果个别地方铺不到位,可采用人工配合,水泥土料四周必须达到设计要求的基坑边线。
E、每层摊铺尽量一次完成,如分段施工时,接茬处应做成45°斜坡,保证每层接茬的水平距离应错开0.5m。
水泥土换填施工方案

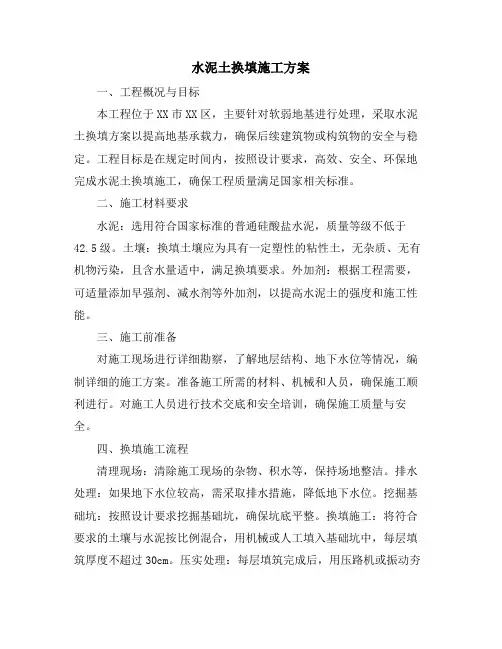

水泥土换填施工方案一、工程概况与目标本工程位于XX市XX区,主要针对软弱地基进行处理,采取水泥土换填方案以提高地基承载力,确保后续建筑物或构筑物的安全与稳定。
工程目标是在规定时间内,按照设计要求,高效、安全、环保地完成水泥土换填施工,确保工程质量满足国家相关标准。
二、施工材料要求水泥:选用符合国家标准的普通硅酸盐水泥,质量等级不低于42.5级。
土壤:换填土壤应为具有一定塑性的粘性土,无杂质、无有机物污染,且含水量适中,满足换填要求。
外加剂:根据工程需要,可适量添加早强剂、减水剂等外加剂,以提高水泥土的强度和施工性能。
三、施工前准备对施工现场进行详细勘察,了解地层结构、地下水位等情况,编制详细的施工方案。
准备施工所需的材料、机械和人员,确保施工顺利进行。
对施工人员进行技术交底和安全培训,确保施工质量与安全。
四、换填施工流程清理现场:清除施工现场的杂物、积水等,保持场地整洁。
排水处理:如果地下水位较高,需采取排水措施,降低地下水位。
挖掘基础坑:按照设计要求挖掘基础坑,确保坑底平整。
换填施工:将符合要求的土壤与水泥按比例混合,用机械或人工填入基础坑中,每层填筑厚度不超过30cm。
压实处理:每层填筑完成后,用压路机或振动夯实机进行压实,确保密实度达到设计要求。
养护处理:完成换填后,对水泥土进行养护,保持湿润状态,防止干裂。
五、质量控制措施施工过程中,定期对材料进行检查,确保材料质量符合要求。
严格控制每层填筑的厚度和压实度,确保施工质量。
施工过程中,加强现场监测,及时发现并处理可能存在的质量问题。
六、安全施工措施施工现场设置安全警示标志,提醒人员注意安全。
对施工人员进行安全培训,提高安全意识。
定期对施工机械进行检查和维护,确保机械运行正常。
七、环境保护措施施工过程中,尽量减少噪音、扬尘等污染物的排放。
施工现场设置排水沟,防止污水直接排放。
施工结束后,及时清理现场,恢复环境原貌。
八、施工后期处理对换填完成后的地基进行质量检测,确保地基满足设计要求。
水泥土基础换填方案

-娄江整治工程001标段水泥土换填方案编制人:审批人:苏州市创元建设工程有限公司总2015年3 月12 日驳岸B1段基础处理水泥土换填方案1 概述1.1工程概述新建驳岸B1段局部护岸底板位于②层淤泥质粉质粘土层,土质较差,采用换填水泥土的方法对B1段基础进行处理。
水泥土技术参数为:水泥掺量质量比为12%,水泥选用P·C42.5水泥,要求和土拌合均匀,压实度≥93%。
1.2主要工程量本标段主要工程量见表1-1。
表1-1 工程量表2 施工布置2.1道路、料场布置施工道路采用开挖的临时道路,土料备料场就近堆放在临时堆料位置处。
2.2施工用电布置根据施工总布置,电源开关箱引至工作面附近。
换填工程施工用电主要是夜间照明及打夯机用电,根据工作面位置,直接从附近路灯开关箱上接取。
3 水泥土换填基施工方案3.1施工组织机构图3.2施工准备工作按照设计图纸进行放样,将放样资料及换填剖面图报送监理工程师审核。
根据换填工程量进行计算土料及水泥用量,进行备料。
3.3试验水泥土施工前编制试验大纲报监理工程师审核,通过试验确定达到设计要求(压实度≥0.93)时的施工方法,包括换填分层厚度、碾压遍数等。
3.4降水排水施工根据施工现场情况及地质勘测报告,基坑所处的位置地下水丰富且水位高,水量大,为确保基坑和施工安全。
在基坑土方开挖前,采用轻型井点降水,将地下水位降至换填水泥土底面0.5m以下。
1、施工准备1)、施工机具a.滤管:φ38~55,壁厚为3.0mm的无缝钢管或镀锌管,长5.0m 左右,一端用厚为4.0mm的钢板焊死,在此端3m长范围内,在管壁上钻φ15mm的小圆孔,孔距为25mm,外包两层滤网,滤网采用编织布,外部再包一层网眼较大的尼龙丝网,每隔50~60mm用10号铅丝绑扎一道,滤管另一端与井点管进行连接。
b.井点管:φ38~55,壁厚为3.0mm的无缝钢管或镀锌管。
c.连接管:透明管或胶皮管,与井点管和总管连接,采用8号铅丝绑扎,应扎紧以防漏气。
18、水泥土换填方案

目录一、编制依据 ..................................................................... 错误!未定义书签。
1、编制目的................................................................ 错误!未定义书签。
2、编制依据................................................................ 错误!未定义书签。
二、工程概况 (1)三、施工部署 (1)1、施工总体部署 (1)2、机械设备安排 (2)四、施工方法 (3)1、测量放样 (3)2、土方填筑的现场生产性试验 (3)3、堤身填筑 (4)五、质量控制 (8)1、建立完善的质量保证体系,实行全面质量管理 (8)2、土料质量控制 (8)3、堤身填筑质量控制 (9)六、施工保证措施 (9)1、进度保证措施 (9)2、质量保证措施 (10)3、施工安全及文明施工措施 (10)一、工程概况1、工程设计情况本标段土方填筑主要包括:(1)围埝、隔埝及布水埝工程围埝包括W0+000~W3+284段和W20+643~W25+827段,长8468m。
隔埝包括1#隔埝和3#隔埝E0+000~E7+180段,共长9949m,布水埝T0+000~T0+995段,长995m。
围埝、隔埝、布水埝的设计埝顶高程均为4.0m。
围埝顶宽5m,隔埝和布水埝顶宽4m。
设计临、背坡坡比为1:3。
(2)北深槽隔水埝工程北深槽隔水埝包括1#、2#隔水埝,长度分别为402m、253m,共计655m。
设计埝顶高程均为4.0m。
隔水埝平台高程3.5m,平台以下为均质土堤,顶宽8m,采用水中进占法施工,坡比为1:5。
平台临近水量调节区一侧设土袋子埝,子埝高0.5m,顶宽1.0m,坡比1:1.5,埝顶高程4.0m,埝脚距平台边缘0.5m。
水泥土基础换填方案

娄江整治工程001标段水泥土换填方案编制人:审批人:苏州市创元建设工程有限公司2015年3 月12 日驳岸B1段基础处理水泥土换填方案1 概述1.1工程概述新建驳岸B1段局部护岸底板位于②层淤泥质粉质粘土层,土质较差,采用换填水泥土的方法对B1段基础进行处理。
水泥土技术参数为:水泥掺量质量比为12%,水泥选用P·C42.5水泥,要求和土拌合均匀,压实度≥93%。
1.2主要工程量本标段主要工程量见表1-1。
表1-1 工程量表2 施工布置2.1道路、料场布置施工道路采用开挖的临时道路,土料备料场就近堆放在临时堆料位置处。
2.2施工用电布置根据施工总布置,电源开关箱引至工作面附近。
换填工程施工用电主要是夜间照明及打夯机用电,根据工作面位置,直接从附近路灯开关箱上接取。
3 水泥土换填基施工方案3.1施工组织机构图3.2施工准备工作按照设计图纸进行放样,将放样资料及换填剖面图报送监理工程师审核。
根据换填工程量进行计算土料及水泥用量,进行备料。
3.3试验水泥土施工前编制试验大纲报监理工程师审核,通过试验确定达到设计要求(压实度≥0.93)时的施工方法,包括换填分层厚度、碾压遍数等。
3.4降水排水施工根据施工现场情况及地质勘测报告,基坑所处的位置地下水丰富且水位高,水量大,为确保基坑和施工安全。
在基坑土方开挖前,采用轻型井点降水,将地下水位降至换填水泥土底面0.5m以下。
1、施工准备1)、施工机具a.滤管:φ38~55,壁厚为3.0mm的无缝钢管或镀锌管,长5.0m左右,一端用厚为4.0mm的钢板焊死,在此端3m长范围内,在管壁上钻φ15mm的小圆孔,孔距为25mm,外包两层滤网,滤网采用编织布,外部再包一层网眼较大的尼龙丝网,每隔50~60mm用10号铅丝绑扎一道,滤管另一端与井点管进行连接。
b.井点管:φ38~55,壁厚为3.0mm的无缝钢管或镀锌管。
c.连接管:透明管或胶皮管,与井点管和总管连接,采用8号铅丝绑扎,应扎紧以防漏气。
水泥土换填施工方案

水泥土换填施工方案一、水泥土换填操作流程:基槽清理→拌制水泥土→水泥土运输→水泥土夯实基槽清理:土料的铺填和铺料压实前进行清坑排水,使基坑内无积水,无杂物拌制水泥土:水泥土混合料的拌合时含水量应控制比最佳含水量高3到4个点,气温高时还应注意水泥土表面补水。
水泥土拌合长度不宜超过半幅100米,同时保证全幅施工流水作业面的形成。
按土重量的8%掺入42.5水泥,拌制机械采用1m3 挖掘机,位于堤身放坡顶部清理出一个大的平台作为拌制区。
因原堤身填筑土含水率适中,就地挖取堤身上部粘性土及粉质粘土,反复开挖、拌和均匀。
大颗粒土人工辅助粉碎,保证最大颗粒土粒粒径5cm水泥土运输:水泥土运输采用挖机配合溜槽把熟料运输至基坑中,然后用双轮车辅助运输。
水泥土的夯实:摊铺土料后水泥土夯实采用人工及机械相互配合进行夯实,第一层土因含水率呈饱和状,采用蛙式打夯机夯实,避免扰动下层地基。
土料铺填厚度为30cm,第一层土料固结后,然后逐层分台阶式按铺填厚度30cm抬高。
夯实遍数应通过现场试验确定,一般不少6-8遍,同时严格控制夯实遍数,避免过分夯实使已压实土体破坏。
二、水泥土施工质量控制(1)施工过程中严格控制土的含水率,对局部出现的弹簧土,及时清除。
(2)填筑过程中,测量工作同步进行,及时检查控制填土面高程及填土厚度,对水泥土层与层之间结合部处理符合规范规定,土面过光时采取人工刨毛处理,保证层间结合牢固。
(3)回填土应超出加固区以外每侧不少于50cm。
对边角处机械无法夯实到位的地方,应采取人工夯实密实。
(4)检测工作:在压实度及钻孔取样检测过程中发现存在夹层、板结不好及存在弹簧等现象,应予以返工处理,保证结构层的填筑质量欢迎您的下载,资料仅供参考!致力为企业和个人提供合同协议,策划案计划书,学习课件等等打造全网一站式需求。
水泥土换填施工方案

水泥土换填施工方案
1. 引言
水泥土换填施工是土木工程中常见的一种处理方法,通过这种方法可以有效加固土地,提升地基的承载力,同时还可以解决地基下陷等问题。
本文将介绍水泥土换填施工的基本原理、施工步骤和注意事项。
2. 基本原理
水泥土换填施工是指将水泥和土壤混合填充到地基中,通过水泥的固化作用,提升土壤的承载力和稳定性。
水泥土换填施工可以分为搅拌法和注浆法两种,一般选择搅拌法施工。
3. 施工步骤
3.1 剖坑及清理
首先进行剖坑作业,清理坑底和侧壁的杂物和泥浆,确保坑壁干燥和清洁。
3.2 搅拌水泥土
将预先测量好的水泥和土壤按比例放入搅拌车中进行搅拌,直至均匀混合。
3.3 土壤填充
将搅拌好的水泥土填入预留的坑中,每次填充一层压实,直至达到设计标高。
4. 注意事项
4.1 施工质量控制
水泥土换填施工需要严格控制水泥和土壤的比例,搅拌均匀,填充密实,以确保施工质量。
4.2 环境保护
施工现场需合理布局,避免扬尘和污染周围环境,保护周边植被和水体。
5. 结论
水泥土换填施工是一种有效的地基处理方法,能够提升土地承载力,解决地基下陷等问题。
在施工过程中,需严格控制质量,注意环境保护,以保证工程质量和环境安全。
以上为水泥土换填施工方案的基本介绍,希望对您有所帮助。
土方换填工程施工方案

一、工程概况本工程位于XX市XX区,主要施工内容为土方换填。
工程范围为XX路至XX路,道路全长约1.5公里。
土方换填施工主要包括道路两侧路基的土方挖运、土方回填、压实等工序。
本工程地质条件复杂,土层分布不均,施工难度较大。
二、施工准备1. 施工组织(1)成立土方换填施工项目部,负责工程的全面管理。
(2)配备必要的施工管理人员、技术人员和施工队伍。
2. 施工材料(1)土方挖运:挖掘机、自卸汽车、装载机等。
(2)土方回填:推土机、压路机、洒水车等。
(3)施工材料:砂、石、水泥等。
3. 施工设备(1)土方挖运:挖掘机、自卸汽车、装载机等。
(2)土方回填:推土机、压路机、洒水车等。
(3)测量设备:全站仪、水准仪等。
三、施工工艺1. 土方挖运(1)根据设计图纸和现场实际情况,制定土方挖运方案。
(2)采用挖掘机进行土方挖运,自卸汽车进行运输。
(3)确保挖运过程中不损坏地下管线、电缆等设施。
2. 土方回填(1)根据设计要求,选择合适的土方材料。
(2)采用推土机将土方推至回填区域。
(3)使用压路机进行压实,确保压实度达到设计要求。
(4)洒水车进行洒水,防止土方干燥、裂缝。
3. 质量控制(1)严格按照设计要求和施工规范进行施工。
(2)加强施工过程中的质量检查,确保工程质量。
(3)对施工过程中发现的问题及时整改,确保工程顺利进行。
四、安全保证措施1. 施工现场设置安全警示标志,明确安全操作规程。
2. 加强施工现场安全管理,确保施工人员生命安全。
3. 对施工设备进行定期检查、维护,确保设备正常运行。
4. 施工过程中,严格执行安全生产责任制,确保安全生产。
五、文明施工措施1. 施工现场保持整洁,及时清理垃圾。
2. 加强施工现场环境保护,减少施工对周边环境的影响。
3. 施工过程中,加强文明施工宣传,提高施工人员文明施工意识。
4. 严格按照施工规范进行施工,确保工程质量。
六、工期安排本工程土方换填施工计划工期为60天,具体安排如下:1. 第一阶段(第1-15天):完成土方挖运、土方回填、压实等工序。
水泥土换填施工方案

北京市南水北调配套工程通州水厂工程施工01标段水泥土换填施工方案编制:审核:审批:北京城建集团有限责任公司2015年9月22日目录一、工程概况 (3)1.1工程概况 (3)1.2构筑物设计概况 (3)1.3主要工程量 (5)二、编制依据及工艺试验结果 (5)2.1编制依据 (5)2.2工艺试验结果 (6)三、施工准备 (6)3.1材料准备 (6)3.2劳务动力使用计划 (6)3.3现场组织机构 (6)四、工艺流程图 (6)五、施工方法 (7)5.1换填土方开挖 (7)5.2换填施工 (7)5.3素土运输 (8)5.4土料摊铺机稳压 (8)5.5水泥摊铺 (8)5.6拌合 (8)5.7压实 (9)5.8养护 (9)5.9水泥土施工注意事项 (9)六、质量控制措施 (10)七、施工机械、人员保证 (10)9.1施工机械设备配置 (10)9.2碾压试验人员配备 (11)一、工程概况1.1工程概况北京市通州水厂项目是由北京京通水务有限公司负责建设的水厂工程,工程规模20 万m³/d,拟建厂址位于北京市通州区台湖镇,京哈公路北侧,台湖镇铺头村村东,萧太后河北岸,所处区域为通州新城规划建设范围之内。
厂区占地面积12.22 公顷,地面设计高程为24.0~25.2m 。
通外水厂项目的工程设计规模20 万m³/d。
我标段合同范围为:配水井、细格栅间、预臭氧池、高效沉淀池、排水池、砂滤池及设备间、主臭氧池、活性炭滤池及设备间的水处理构筑物土建施工、部分水处理设备以及管道的采购、安装工程、构筑物内所有专业的预埋、管沟的施工,并包括高效沉淀池工艺系统的成套系统的采购。
根据工艺布置要求,预臭氧间、砂滤池、炭滤池、排泥池等构筑物底板高程高于现状地面高程,工程结构设计要求挖除现状表层耕植土后碾压填筑至上述各构筑物建基面高程。
部分构筑物局部软弱地基需要换填处理。
在初步设计阶段参考其它工程经验,确定将吸水井和配水泵房开挖的土方掺10%水泥后搅拌均匀后做为上述构筑物地基处理换填材料。
混凝土换填方案

目录一、编制依据 (2)二、工程概况 (2)三、施工工艺流程 (3)四、换填范围 (3)五、施工准备 (3)六、地基施工措施 (3)七、换填模板支撑方案 (4)八、混凝土换填方法 (4)九、换填施工质量技术控制措施 (6)十、安全措施 (7)十一、风险识别及应急救援预案 (8)一、编制依据1.1、甲方提供的12吋晶圆厂与设计服务中心一期施工图。
1.2、国家和行业现行施工及验收规范、规程、标准、图集。
1.3、江苏省地质工程有限公司提供的岩土工程勘察报告。
1.4、《建筑地基基础工程施工质量验收规范》(GB50202-2002)1.5、《混凝土结构工程施工质量验收规范》 (GB50204-2011)1.6、《施工现场临时用电安全技术规范》(JGJ46-2005)1.7、《建筑施工安全检查标准》 (JGJ59-2011)二、工程概况建设单位:台积电(南京)有限公司监理单位:四川华凯工程项目管理有限公司施工单位:上海宝冶集团有限公司设计单位:信息产业电子第十一设计研究院科技工程股份有限公司勘察单位:江苏省地质工程有限公司12寸晶圆厂与设计服务中心一期项目位于南京市浦口经济开发区云杉路两侧,步月路以北,紫峰路以西,秋韵路以南。
分为生产安全管理控制中心(Gate)和生管中心(Tube)两个单体;工程设计Gate基础为桩基+筏基+承台基础,Tube基础为独立桩基+独立承台基础。
地基复杂程度为二级;岩土工程勘察等级为乙级。
建筑物±0.00在24.00-26.50m之间,室外地坪高程在22.00-25.00m之间。
生管安全控制中心(Gate)下设2层地下室,生管中心(Tube)无地下室。
拟建的建(构)筑物规模特征见下表。
建(构)筑物概况一览表Gate场区内原有1个水塘(详见附图),虽在场地勘察施工前,已对现状水塘进行清淤回填处理,但在土方开挖过程中,发现水塘的清淤回填工作并未完成,现场开挖出大面积原有水塘淤泥。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
北京市南水北调配套工程通州水厂工程施工 01标段水泥土换填施工方案编制:审核:审批:北京城建集团有限责任公司2015年 9月 22日目录一、工程概况.................................................错误 !未定义书签。
工程概况.................................................错误 !未定义书签。
构筑物设计概况...........................................错误 !未定义书签。
主要工程量...............................................错误 !未定义书签。
二、编制依据及工艺试验结果...................................错误 !未定义书签。
编制依据.................................................错误 !未定义书签。
工艺试验结果.............................................错误 !未定义书签。
三、施工准备.................................................错误 !未定义书签。
材料准备.................................................错误 !未定义书签。
劳务动力使用计划.........................................错误 !未定义书签。
现场组织机构.............................................错误 !未定义书签。
四、工艺流程图...............................................五、施工方法 .................................................换填土方开挖 .............................................换填施工 .................................................素土运输 .................................................土料摊铺机稳压...........................................水泥摊铺 .................................................拌合 .....................................................压实 .....................................................养护 .....................................................水泥土施工注意事项.......................................六、质量控制措施.............................................七、施工机械、人员保证.......................................施工机械设备配置.........................................碾压试验人员配备.........................................错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
一、工程概况工程概况北京市通州水厂项目是由北京京通水务有限公司负责建设的水厂工程,工程规模20 万m3/d ,拟建厂址位于北京市通州区台湖镇,京哈公路北侧,台湖镇铺头村村东,萧太后河北岸,所处区域为通州新城规划建设范围之内。
厂区占地面积公顷,地面设计高程为 ~ 。
通外水厂项目的工程设计规模20 万 m3/d 。
我标段合同范围为 : 配水井、细格栅间、预臭氧池、高效沉淀池、排水池、砂滤池及设备间、主臭氧池、活性炭滤池及设备间的水处理构筑物土建施工、部分水处理设备以及管道的采购、安装工程、构筑物内所有专业的预埋、管沟的施工,并包括高效沉淀池工艺系统的成套系统的采购。
根据工艺布置要求,预臭氧间、砂滤池、炭滤池、排泥池等构筑物底板高程高于现状地面高程,工程结构设计要求挖除现状表层耕植土后碾压填筑至上述各构筑物建基面高程。
部分构筑物局部软弱地基需要换填处理。
在初步设计阶段参考其它工程经验,确定将吸水井和配水泵房开挖的土方掺10%水泥后搅拌均匀后做为上述构筑物地基处理换填材料。
构筑物设计概况1、排水池排水池为地下结构,建基面高程11.85m ,排水池基础置于③粉细砂上,中密,地基承载力标准值 fka=200kPa。
基坑开挖度约 11m,基底位于地下水以下,粉细砂层渗透系数建议值 20m/d 。
砂层容易扰动,施工注意保护,坡底容易出现流沙现象,可能导致塌坡。
根据地勘报告,经计算地基承载力满足要求,局部软弱地层采用水泥土换填,压实系数不低。
2、活性炭滤池活性炭滤池设备间建基面高程 19. 58m,置于②粉粘 / 粉土互层和③中细砂上,密实,力学性质存在一定差异,砂层容易扰动。
②粉粘/ 粉土互层地基承载力标准值fka=160kPa③中细砂地基承载力标准值fka=200 kPa 。
经计算,地基承载力满足要求,局部软弱地层采用水泥土换填,压实系数不低于。
3、主臭氧接触池主臭氧接触池建基高程为 20m。
基坑开挖深度约 3m,基础基本置于②粉粘 / 粉土互层上,地基承载力标准值 fka=160kPa。
经计算,地基承载力满足设计要求,局部软弱地层采用水泥土换填,压实系数不低于。
4、砂滤池砂滤池进水渠及滤池部分建基高程为,出水渠建基面高程为21.95m 。
现状地面高程23.2m 。
根据地勘报告,表层为耕植土,黄褐色,成分以粉土和粘性土为主,含少量砖灰渣、植物根,层厚 1. 01m,层底高程 ~22.1m 。
局部分布少量杂填土,含砖块及灰渣。
耕植土层不能做为持力层。
耕植土以下为②粉粘 / 粉土互层上,地基承载力标准值 fka=160 kPao经计算地基承载力满足设计要求,局部软弱地层采用水泥土换填,压实系数不低于。
5、高效沉淀池高效沉淀池建基高程为18. 415m 。
根据地勘报告,基础置于②粉粘 / 粉土互层上,地基承载力标准值fka=160 kPa。
基础开挖较深,在开挖过程中,土层中可能存在上层滞水,应准备相应的防范措施。
在无地下水情况下开挖边坡建议值 1: 。
经计算地基承载力满足设计要求,局部软弱地层采用水泥土换填,压实系数不低于。
6、预臭氧接触池格栅间及配水溢流建基高程为24.6m,现状地面高程 ~23m。
地基设 10cm 混凝土垫层。
根据地勘报告,表层为耕植土,黄褐色,成分以粉土和粘性土为主,含少量砖灰渣、植物根,层厚 1. 0~1.6m ,层底高程 ~22m。
局部分布少量杂填土,含砖块及灰渣。
耕植土层不能作为为持力层。
耕植土以下为②粉粘/ 粉土互层上,地基承载力标准值fka=160 kPa 。
在开挖过程中,土层中可能存在上层滞水,应准备相应的防范措施。
高程至建基面采用水泥土换填。
主要工程量池体名称土方开挖土方回填10%水泥土换填配水井、格栅间2055预臭氧池/高效沉淀池149394908/砂滤池主臭氧接触池/活性炭滤池12479活性炭滤池 / 设备间排水池合计61043二、编制依据及工艺试验结果编制依据2.1.1砂滤池、细格栅间、高效沉淀池及排水池相关设计图纸2.1.2《土工试验规程》SL237-19992.1.3回填土及水泥原材试验报告2.1.4水泥土击实试验报告2.1.5 北京市南水北调配套工程通州水厂工程01 标段招标文件中水泥土换填相关技术条款2.1.6水泥土换填试验总结工艺试验结果经施工期工艺试验确定,土料虚铺 30cm,压实后厚度为 ~, MPH100型路拌机拌合 2 遍均匀性及含灰量符合要求,20t 压路机碾压5、6 遍后可以满足压实系数≥95%,满足现场施工要求,具体详见水泥土换填试验总结。
三、施工准备材料准备序号部位水泥种类水泥数量( t )备注1配水井、细格栅间及预臭氧池580t水泥:土2高效沉淀池750t=10:903砂率池650t劳务动力使用计划序号部位人员备注1配水井、细格栅间及预臭氧池122高效沉淀池153砂率池15现场组织机构技术负责人:谢会雪质检员:辛玉升试验员:秦海英施工员:郭坤安全员:付亚斌四、工艺流程图水泥土施工流程图五、施工方法换填土方开挖在开挖至垫层底高程后,由测量队对开挖地边线放样,按照设计坡比进行开挖,开挖至句基底 10cm时,采用人工修整,避免超挖。
换填施工1、施工放样施工前,测量人员放出换填位置的边线,控制点每 5 米设置一道,现场打1m×1m 的石灰方格网线,在控制桩位上标注素土松铺厚度的标记,虚铺厚度30cm。
2、材料选择1)水泥土料摊铺水泥采用袋装水泥,进场后立即进行复试,复试合格后报监理工程师,待监理工程师认可后方可投入使用。
土料平整2)土料选择土料为本工程开挖土方,水泥依摊据铺试验要求最路优拌含机水拌合率为%,含水率控制在12%-16%之间为宜。
素土运输素土由挖掘机或装载机装料,自卸汽车运输,卸车时按堆放间距在填筑范围内整齐有序堆放,车辆根据现场放样尺寸确定各自的卸料距离。
土料摊铺机稳压1)用推土机将填料整平,当填料局部含水率较大时,用铧犁将土料反复翻起晾晒至规定含水量,当含水量较小时,则进行洒水并用铧犁翻拌,铧犁翻拌次数视现场情况确定。
2)、土料采用人工配合推土机的方式进行整平,并用震动碾静压1~2 遍,使素土层具有平整光滑的表面,同时具有一定的密实度。
水泥摊铺按照放好的石灰方格网线,计算每个方格的水泥用量,水泥利用装载机直接送到摊铺段,直接卸在做好标记的地点,并检查有无遗漏和多余,水泥采用人工摊铺,确保均匀,水泥摊铺完毕后做到表面无漏铺,无水泥过分集中的地点。
拌合1)拌合采用路拌机“干拌”法施工。
2)拌合时设专人跟踪路拌机,每5m一个断面检查拌合深度,配合路拌机操作员调整拌合深度,保证拌合均匀,色泽一致,没有灰条、灰团和花面。
