路侧石、检查井、雨水口、雨水支管技术交底(2021版)
排水系统检查井技术交底
排水系统检查井技术交底
1. 介绍
本文档旨在对排水系统的检查井技术进行交底，包括检查井的定义、作用、设计要求以及常见问题解决方法等。
2. 检查井的定义
检查井是指用于检查和维护排水系统的井，通常位于排水管道的转折、交汇或分支处，以便进行疏通、清理和检测排水管道的运行情况。
3. 检查井的作用
- 便于疏通和清理：检查井提供了一个方便的访问点，使得疏通和清理排水管道变得更加容易和高效。
- 监测和检测：通过检查井可以对排水管道进行监测和检测，及时发现和解决潜在的问题，保证排水系统的正常运行。
4. 检查井的设计要求
- 位置选择：检查井的位置应该选在排水管道转折、交汇或分支处，便于操作和维护。
- 井盖设计：井盖需要具备承重能力，以防止外部压力导致井盖破裂或变形。
- 排气功能：检查井应考虑排气功能，以避免积气影响排水效果。
- 安全措施：对于较深的检查井，应采取合适的安全措施，如设置防护栏杆或警示标志。
5. 常见问题解决方法
- 水流不畅：可以通过疏通工具清理检查井内的污物，或者检查是否有其他堵塞。
- 井内有臭味：检查井可能出现臭味的原因有多种，可以通过检查排水管道密封性、检查井通风等方式解决。
以上为对排水系统检查井技术的交底内容，在使用过程中，应严格按照相关设计要求和操作规范进行操作，以确保排水系统安全可靠地运行。
雨水管道与检查井施工交底
雨水管道与检查井施工交底一、前言本文是一份针对雨水管道及检查井施工的交底说明文档。
旨在明确施工人员在实际工作中需要遵守的规定和注意事项，确保施工过程安全、顺利进行。
二、施工范围本次工程主要针对雨水管道及检查井的新建和改造工作。
涉及到的区域包括但不限于公路、街道、广场、小区等。
2.1 雨水管道本次工程的雨水管道施工范围包括主管道、支管道、排水口等工程。
所有涉及到的管道均需按照工程设计方案进行施工，并满足相应的规范要求。
2.2 检查井本次工程的检查井施工范围包括新建和改造两个部分。
所有检查井均需按照工程设计方案进行布置，并满足相关的规范要求。
三、施工标准在进行雨水管道及检查井的施工时，需要遵守相应的标准与规定。
具体内容如下：3.1 雨水管道施工标准3.1.1 材料选用管道材料的选择应根据项目的要求和标准，合理选择。
需要保证材料的质量过硬，并严格执行质量验收要求。
雨水管道施工的工艺应符合相应的要求和标准，确保工程的质量和安全。
具体应注意以下几点：•管道的铺设要垂直、水平或略有坡度，泥浆和水不能被挤出管道内；•管道的连接应串联，且应用适当的连接方式；•管道的断面不宜变形、无损失，应保证其整体性与密闭性；•排水口应位于低洼处，设置过字沟、挡水电缆等设施以防渗漏。
3.1.3 现场施工管理在雨水管道施工现场，应建立完善的施工管理制度，严格执行施工计划，确保施工效率和质量。
具体应注意以下几点：•建立工程现场考勤制度，对施工人员出入进行管理；•建立施工现场安全管理制度，对施工现场的安全进行防护和整改；•建立质量验收制度，确保施工质量符合相应标准和规定。
3.2 检查井施工标准3.2.1 材料选用检查井施工所使用的材料要求符合工程设计方案和相关标准。
具体应注意以下几点：•检查井的墙体应采用混凝土或砌块砌筑；•符合要求的检查井盖板应铸造或整体成型。
检查井施工的工艺应符合相应的要求和标准，确保工程的质量和安全。
具体应注意以下几点：•检查井的地基要求坚实，底面应是平整的钢筋混凝土；•在制作混凝土时，应注意控制混合水的含量和水泥浆的砼浆的比例；•在墙壁的局部缺陷处，应增加加固措施，以防造成渗漏。
路侧石、检查井、雨水口、雨水支管技术交底
编号：AQ-GL-04229( 安全管理)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑路侧石、检查井、雨水口、雨水支管技术交底Technical disclosure of roadside stone, inspection well, rainwater inlet and rainwater branchpipe路侧石、检查井、雨水口、雨水支管技术交底备注：企业安全管理的目的就是提高生产，而同时又不造成安全事故。
一个出过安全事故的企业，不管在劳动者还是消费者的心中都是没有可信度的。
所以只有加强企业的安全管理，才能树立良好的企业形象，从而赢得市场。
交底内容：一、施工准备工具班组自备，材料按图纸要求。
二、施工技术要求1、路侧石靠背砼距侧石顶成熟尺寸不大于8cm，路侧石铺设到雨水口处，底面水泥砂浆应满铺。
2、雨污水检查井盖安装：1)井盖安装前，将检查井四周清堑出宽度不小于35cm的砼浇筑带，要求断面圆顺、平齐，井口四周平整；2)用Φ20膨胀螺栓在井座四周等分三点锚入井圈砼中临时将井盖固定，再用水准仪和带线法调整井盖顶面标高，要求比四周成熟沥青砼面高出2~3mm，绝不能比路面低，井盖顶面与路面保持平顺，调整好标高后，用膨胀螺帽分别在井座底板上下将井盖固定；3)用C30砼浇筑井座四周，砼面与底板平齐，周边与二层沥青面平齐或略低，确保井座底板和砼表面距面层沥青砼表面不小于4cm，砼浇筑时必须振捣密实，表面抹平整；4)路面最后一道沥青砼铺筑前，将井盖四周砼面清扫干净并刷上沥青油，先用沥青砼在井盖四周人工夯实，然后再同路面一起铺筑。
3、雨水蓖安装：1)雨水蓖安装前，将雨水口朝向路面的三面清堑出宽度不小于40cm的砼浇筑带，要求断面圆顺、平齐，井口四周平整；2)将雨水蓖安放在雨水口上，再用水准仪和带线法调整井盖顶面标高，要求比四周成熟沥青砼面低1~1.5cm，井盖顶面与路面保持平顺，调整好标高后，用C20细石砼固定；3)用C30砼浇筑雨水蓖周边，砼面与底板平齐，周边与二层沥青面平齐或略低，确保井座底板和砼表面距面层沥青砼表面不小于5cm，砼浇筑时必须振捣密实，表面抹平整；4)路面最后一道沥青砼铺筑前，将井盖四周砼面清扫干净并刷上沥青油，先用沥青砼在井盖四周人工夯实，然后再同路面一起铺筑。

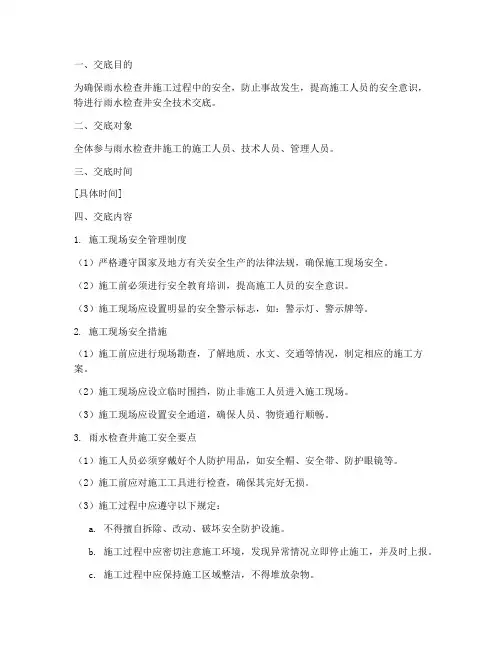

雨水检查井安全技术交底模板
一、交底目的为确保雨水检查井施工过程中的安全，防止事故发生，提高施工人员的安全意识，特进行雨水检查井安全技术交底。
二、交底对象全体参与雨水检查井施工的施工人员、技术人员、管理人员。
三、交底时间[具体时间]四、交底内容1. 施工现场安全管理制度（1）严格遵守国家及地方有关安全生产的法律法规，确保施工现场安全。
（2）施工前必须进行安全教育培训，提高施工人员的安全意识。
（3）施工现场应设置明显的安全警示标志，如：警示灯、警示牌等。
2. 施工现场安全措施（1）施工前应进行现场勘查，了解地质、水文、交通等情况，制定相应的施工方案。
（2）施工现场应设立临时围挡，防止非施工人员进入施工现场。
（3）施工现场应设置安全通道，确保人员、物资通行顺畅。
3. 雨水检查井施工安全要点（1）施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。
（2）施工前应对施工工具进行检查，确保其完好无损。
（3）施工过程中应遵守以下规定：a. 不得擅自拆除、改动、破坏安全防护设施。
b. 施工过程中应密切注意施工环境，发现异常情况立即停止施工，并及时上报。
c. 施工过程中应保持施工区域整洁，不得堆放杂物。
d. 施工过程中应确保施工机械、设备运行正常，防止机械伤害。
4. 雨水检查井施工过程中可能存在的安全隐患及预防措施（1）安全隐患：a. 高处坠落：施工人员在高处作业时，未正确佩戴安全带。
b. 机械伤害：施工过程中，机械设备操作不当或设备故障。
c. 触电：施工现场存在电线、电缆等，施工人员操作不当。
d. 火灾：施工现场存在易燃、易爆物品，施工过程中操作不当。
（2）预防措施：a. 高处作业时，必须佩戴安全带，确保施工人员安全。
b. 定期检查机械设备，确保其正常运行。
c. 施工现场应设置临时照明，确保施工环境明亮。
d. 施工现场禁止吸烟，避免火灾发生。
5. 施工现场急救措施（1）施工人员应掌握基本的急救知识，如：止血、包扎、心肺复苏等。
道路雨水管线安全技术交底模板
一、交底目的为确保道路雨水管线施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行本次安全技术交底。
二、交底对象本次交底对象为参与道路雨水管线施工的全体施工人员，包括施工队长、技术员、班组长、操作人员等。
三、交底内容1. 施工现场安全管理制度（1）进入施工现场必须遵守国家有关安全生产的法律、法规和标准，严格执行施工现场安全管理制度。
（2）特种作业人员必须持证上岗，非特种作业人员不得擅自操作特种设备。
2. 施工人员安全防护措施（1）进入施工现场必须戴安全帽，扣好帽带，正确使用劳保用品。
（2）施工现场应设置安全警示标志，确保施工人员能够及时了解并遵守安全规定。
3. 施工机械与设备安全操作（1）操作施工机械和设备前，必须进行安全检查，确保设备完好、安全。
（2）施工机械和设备操作人员应熟悉操作规程，不得违规操作。
4. 施工现场环境安全（1）施工现场应保持整洁，及时清理施工垃圾，防止火灾事故发生。
（2）施工现场应设置排水设施，防止雨水浸泡施工材料，影响施工质量。
5. 道路雨水管线施工安全注意事项（1）施工前，应详细检查施工现场，确保无安全隐患。
（2）施工过程中，应严格按照设计图纸和施工方案进行施工，不得擅自更改。
（3）施工过程中，应密切注意施工环境变化，如发现异常情况，应立即停止施工，并采取相应措施。
（4）施工过程中，应做好排水沟、雨水井等设施的施工，确保雨水顺利排放。
（5）施工过程中，应加强施工现场管理，防止施工材料、设备被盗、损坏。
6. 应急处置措施（1）发生安全事故时，应立即停止施工，采取紧急措施，防止事故扩大。
（2）迅速报告上级部门，启动应急预案，及时救治受伤人员。
（3）做好事故现场的调查、分析、处理工作，总结经验教训，防止类似事故再次发生。
四、交底要求1. 施工人员应认真听取安全技术交底，充分了解施工过程中的安全注意事项。
2. 施工人员应将安全技术交底内容落实到实际工作中，确保施工安全。
路侧石、检查井、雨水口、雨水支管技术交底
路侧石、检查井、雨水口、雨水支管技术交底在道路建设中，路侧石、检查井、雨水口和雨水支管是不可缺少的部分，它们在城市的排水系统中起着关键的作用。
本文将就这些设备的概念、分类、规格和安装方式进行详细的介绍。
路侧石1. 概念路侧石是一种起分隔和保护行车道或路缘石的作用的建筑材料，它能够有效地分隔车辆和行人，减少因人车冲突而发生的事故。
2. 分类路侧石可以根据不同的材质和款式进行分类。
按材质来看，路侧石通常分为水泥混凝土路侧石、红砖路侧石和花岗石路侧石等。
按款式来看，路侧石通常分为U型路侧石、L型路侧石、C型路侧石和F型路侧石等。
其中，U型路侧石是常用的类型之一，它的侧面成U型，可以有效地固定路面。
3. 规格路侧石的规格也是多种多样的，一般来说常见的路侧石规格有200150100mm、300150150mm和400200200mm等等。
4. 安装方式安装路侧石比较简单，主要有两种方式：一种是单独墩立，另一种是与路缘石结合。
在墩立时，需要先打好基础，然后将路侧石竖直立在基础上，与路面之间需要留出一定的缝隙以便将来的路面修补。
在结合安装时，则需要将路侧石嵌入到路缘石内，起到了更好的固定作用。
检查井1. 概念检查井是排水系统中的一种特殊的设施，在排水管道的布局过程中通常安排在管道的拐弯处或连通处，是排水系统中的检查、清理和维修的重要部分。
每个施工项目中都必须对此进行详细的规划和施工。
2. 分类检查井同样可以按照其功能和材质进行分类。
按照功能来看，常见的检查井分为污水井、雨水井和合流井三种类型，也有一些检查井是净水井，但相对来说较少见。
按照材质来看，检查井可以分为混凝土检查井、砖混检查井、立式检查井、预制检查井和复合材料检查井等。
3. 规格检查井的规格也不同，根据实际需要可选用直径为500mm、600mm、800mm、1000mm、1200mm、1500mm等多种规格。
4. 安装方式对于检查井的安装，通常需要先埋设管道，然后安装检查井，以便能够检查排水系统的状况。
雨水口及雨水口连管施工技术交底(格式不对)
1、一般要求
（1）井底、井面的标高要准确，井身尺寸要符合设计要求；
（2）长方形井井壁必须互相垂直，井形方正，并且井身的长轴线应与侧路缘石平行；
（3）井框、井篦必须完整无损、安装应平稳；
（4）支管必须顺直，不得有错口、反坡，管头应与井篦齐平；
年 月日
交底人
技术负责人
接受人
其他接收人签名
施工技术交底记录
（8）继续摊铺油面时，应将雨水口用木板或铁板覆盖，并采取必要的加固措施；
（9）为保证有效收集雨水，雨水口应比路面标高低30mm，雨水篦子周围（纵向1000mm和横向500mm）均朝雨水口放3%的泄水坡；
4、雨篦子的安装
雨水口砌筑至规定标高后，应及时安装井圈及铸铁篦子；安装时砖砌顶面应用水冲刷干净，并铺1:2水泥砂浆，按设计高程找平；雨篦子安装就位后，双篦之间与侧边用沥青封面，封面与道路完成面齐平；
（1）本工程d300雨水连接管为国标Ⅱ级钢筋混凝土承插管；
（2）连接管施工时间为主次干路口路床粗略整形完成后进行开挖；
（3）连接管开槽每侧宜留出300mm的施工宽度；
（4）连接管施工坡面雨水检查井，坡度不得小于1%；
（5）连接管加入井室和检查口，管口与内壁平齐，倾斜时伸入井室内壁长度不超过20mm；
（8）在包封混凝土达到设计强度75%前不得开放交通，以免管道被压裂；
（9）雨水检查井在雨水口连接管施工前预留孔洞必须堵塞严实，防止杂物进入井室；
3、雨水口施工
（1）雨水口采用反开挖的方法进行施工，雨水口挖槽时注意留足工作面，考虑到回填夯实，雨水口横纵向需留出至少500mm回填、砌筑施工宽度；
（2）雨水口开挖宜在摊铺水稳混合料之后，在混合料强度没上来之前，当雨水口位置与现场实际雨水检查井位置不对应或偏差较大时，可适当调整雨水口在纵向的位置，使雨水口连接管尽量垂直伸入雨水井内；
检查井及雨水口施工技术交底
接受人（全员）签字：
注：本交底一式三份，班组、交底人、资料保管员各一份
（2）在井室砌筑时，应同时安装踏步、爬梯，位置应准确。踏步安装后，在砌筑砂浆或砼未达到规定抗压强度前不得踩踏，也可后安装。
（3）在砌筑检查井时应同时安装预留支管，预留支管的管径方向高程应符合设计要求，管与井壁尖衔接处应严密，预留支管管口用低强度等级砂浆砌筑封口抹平。
（4）检查井接圆管的管口应与井内壁平齐，当接入管径大于300mm时，应砖砌圈加固。
检查井及雨水口施工技术交底
施工单位：第2页 共2页
工 程 名 称
|
分项工程
交底内容：
（9）井篦子、井座、井盖安装位置、高程要正确，安放要平稳牢固。
二、质量要求
1、检查井允许偏差（mm）长度，宽度±20、直径±20。井盖与路面高程差：≤3、井底高程D≤1000、±10，D>1000=±15。
2、雨水口的支管必须直顺，管内必须光洁，不得有错口，舌尖灰、返坡。凹兜存水及破损，管头应与开壁平齐，不得破口朝外。
[
3、雨水口内壁必须平整、直顺，井座、井蓖安装平稳牢固。
4、雨水口的位置不得歪扭，井圈与井墙吻合偏差为±10mm。与路面高差为0～-10mm。
5、井圈与道路边线相邻的距离应相等，偏差值为5mm。
三、安全注意事项
井内施工作业时应该注意滑倒，安装井盖时注意砸伤，作业人员带好安全帽，严禁穿拖鞋上班。
交底人签字：
，
（5）砌墙体采用一顺一丁按“三一”砌筑法，即“一铲灰、一块砖、一揉挤”，竖缝采用挤浆或加浆法。
（6）墙厚为24cm，底皮与顶皮采用丁砖砌筑，砂浆设计强度。
（7）砌筑时满铺挤浆，上下错砌。井身曲线部位要顺圆，直槽部位要平直。
雨水管道与检查井安装施工技术交底
井坑开挖应与管道沟槽同步进行，井坑开挖必须保证安全施工，应根据地质条件放坡开挖或采用支护措施，保证施工安全。
检查井外周围旳井坑施工工作面宽度应符合设计及施工规定。
3、检查井回填完毕后应安装钢筋混凝土承压盖板，承压盖板直径应不小于井筒外径，并保证承压盖板与井筒间留设100mm 旳间隙。
4、检查井承压盖板下应铺设厚度为250mm 旳垫层，垫层每边宽度应不小于承压盖板外径至少100mm。
垫层材料可分两层，分别采用碎石垫层和C20 混凝土垫层。
5、收口：
, 在本项目中井底至路面标高下于2.5 米如下旳检查井不应使用收口式检查井，应使用直壁式检查井。
超过2.5 米以上旳可以使用收口式检查井。
6、承压盖板：
用于支承检查井盖座，直接承受地面车辆荷载作用旳钢筋混凝土板块。
雨水口及支连管技术交底
雨水口及支连管技术交底一、施工准备1、技术准备1）施工前认真核对设计图纸和说明，确定雨水口挖沟槽的底高程和混凝土层厚度。
2）对接入原有雨水检查井的平面位置和高程进行核对。
3）做好施工管线高程、中线的测量复核工作。
4）雨水口施工和管道安装回填的全部过程中，槽底不得积水或泡槽。
2、雨水口平面位置的确定雨水口与检查井对应设置，形式以图纸标注为准，雨水口至雨水检查井的距离以雨水检查井至绿化带路缘石外侧最近距离且尽量满足整管节长度要求，减少截管以加快施工进度。
处于凹形竖曲线附近的雨水口应调整至最低点，处于凹形竖曲线最低点位置的雨水口位置不得调整。
3、材料要求1）雨水口的砌筑采用M10水泥砂浆砌MU10砖，勾缝座浆均用1：3水泥砂浆，雨水口与检查井的连接采用DN300U-PVC埋地硬聚乙烯缠绕式排水管。
2）雨水口基底铺设10cm厚的C15混凝土基础。
3）管道管壁无纵向隆起、环向扁平和其它情况，管道铺设安装稳固，线形平直，符合设计及施工规范要求.二、交底适用范围本交底适用于苏河路K0+046.5～K2+100段偏沟式单箅雨水口及雨水口至雨水检查井连接管的施工,该段共有偏沟式单箅雨水口221座。
三、雨水口操作工艺1、工艺流程测量放线→基槽开挖→混凝土基础→墙体砌筑及勾缝→C15细石混凝土找坡→井圈，及井箅安装2、操作工艺要点基槽开挖人工开挖雨水口基槽，按照所放边线进行开挖。
开挖过程中核对雨水口位置，平行于路边修正位置。
混凝土基础在浇筑混凝土基础前应对槽底进行仔细夯实。
混凝土浇筑过程中采用振动棒振捣，表面用木抹子抹面，浇筑完成后及时进行覆盖洒水养护。
井室砌筑及勾缝（1）雨水口基础混凝土强度达到5Mpa以上后方可进行雨水口井室砌筑,砌筑前所用砖应充分湿润。
砂浆选用M10水泥砂浆。
（2）测放雨水井墙体的内外边线、角桩，据此进行墙体砌筑，雨水口墙体位置按测放的路缘石边线挂线控制，先砌筑一层砖，根据长度尺寸，核对对角线尺寸，核对方正墙体砌筑。
道路检查井安全技术交底模板
一、交底目的为确保道路检查井施工过程中的安全，提高施工质量，现将道路检查井施工安全技术要求及注意事项进行交底，要求全体施工人员认真学习并严格执行。
二、交底内容1. 施工准备（1）施工前，对施工现场进行勘察，了解周边环境、地下管线、交通状况等。
（2）对施工人员进行安全技术培训，提高安全意识。
（3）确保施工机械、设备、材料符合相关标准和要求。
2. 施工工艺（1）检查井井圈、井筒、井盖等部件应采用优质材料，符合设计要求。
（2）井圈、井筒、井盖等部件安装时，应确保其位置准确、稳固。
（3）检查井基础采用混凝土浇筑，确保基础稳固，避免沉降。
（4）井周回填材料应符合设计要求，回填时分层压实，确保密实度。
3. 安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工区域设置安全警示标志，提醒过往行人注意安全。
（3）施工过程中，严格遵循“先检查、后施工”的原则，确保施工安全。
（4）施工机械、设备操作人员必须经过培训，取得操作资格。
（5）施工现场应保持整洁，及时清理施工垃圾，避免影响交通。
4. 应急措施（1）施工现场设置急救箱，配备常用药品和急救设备。
（2）遇有突发事故，立即启动应急预案，及时组织救援。
（3）施工人员应熟悉应急预案，掌握救援技能。
三、交底要求1. 施工人员要认真听取安全技术交底，掌握施工过程中的安全要求。
2. 施工过程中，严格执行安全技术措施，确保施工安全。
3. 施工人员应互相监督，发现安全隐患及时报告。
4. 施工单位应定期对施工人员进行安全技术培训，提高安全意识。
5. 施工单位应加强对施工现场的安全管理，确保施工安全。
四、交底记录1. 交底时间：____年____月____日2. 交底地点：____3. 交底人：____4. 参加交底人员：____5. 交底内容摘要：（1）施工准备（2）施工工艺（3）安全措施（4）应急措施（5）交底要求五、签字确认施工人员：____施工负责人：____备注：本安全技术交底模板仅供参考，具体施工安全要求应根据实际情况进行调整。
雨水口及雨水支管施工技术交底
雨水口及雨水支管施工技术交底Happy First, written on the morning of August 16, 2022雨水口及雨水支管施工技术交底项目：贵安新区贵安路联络线道路工程2标单位：中铁港航局集团有限公司一、适用条件及范围K34+200~K40+420雨水口及雨水支管施工..二、施工工艺1、工艺流程施工准备→施工放样→沟槽开挖→垫层施工→管道吊装→管道接口→三角区、管腔、管顶回填→检查井砌筑..2、施工技术要求2.1、沟槽开挖1、根据检查井位置;用钢尺从检查井中心位置往大里程方向引出3米;为雨水口中线位置..用白灰撒出雨水支管和雨水口的开挖线;雨水口和雨水支管一起开挖;采用机械开挖为主、人工清底为辅..2、机械开挖至距设计标高20cm;人工集中挖除清底;找平夯实..开挖过程中严禁超挖..2.2、管道基础施工1、管道开挖完成后;即铺设砂砾垫层;垫层厚度为10cm..2、垫层采用人工铺设;找平;并采用平板打夯机夯实;其密实度要求达到95%以上..2.3、雨水支管铺设安装及接口1、本段采用DN300双壁波纹管;采用承插式弹性密封橡胶圈接口..2、雨水口耳管外壁满包C15、厚200mm的混凝土保护层..2.4、雨水口砌筑1、施工人员将雨水口基础清至指定标高;雨水口由路缘石顶面下反1.07m为基础底;基础采用10cm厚C15混凝土..2、根据雨水口中心位置;画出雨水口位置砌筑雨水口;在砌筑至井路面顶以下30cm左右时;由技术人员再次确认精确标高;严格按照指定标高砌筑..2.5、过梁安装雨水口砌筑至设计标高后;及时安装过梁;安装时砖墙顶面用水冲刷干净;并铺砂浆;按照设计标高找平..三、雨水口及雨水支管质量控制要点1、雨水口质量控制要点1.1、在雨水口基础上;先铺砂浆后再砖砌;一般采用一丁一顺或二丁一顺砌筑..每层MU10砖块上下竖缝错开..1.2、砌筑雨水口的内壁用原浆勾缝;有抹面要求时;内壁抹面分层压实;外壁用砂浆搓缝严密..其座浆、抹三角灰均采用1:2防水水泥砂浆..2、管道回填质量控制要点2.1、三角区、管腔区回填由人工采用碎石分层夯填;分层厚度不大于20cm;碎石回填至管底向上18cm;密实度要达到95%以上;以上采用同路基回填材料回填;压实度应达到95%以上..2.2、槽底至管顶以上50cm范围内;填料中不得含有大于50mm的砖、石等硬块..2.3、沟槽内的砖、石、木块等杂物须清理干净;回填时沟槽内不得有积水;确保降水排水系统正常;不得带水回填..3、雨水口周边回填质量控制要点3.1、井室周围的回填;应与管道沟槽回填同时进行；不能同时进行时;应留台阶形接茬..3.2、井室周围回填压实时应沿井室中心对称进行;且不得漏夯..3.3、回填材料压实后应与井壁紧贴..3.4、沟槽及井室周边回填时;严禁在槽壁取土回填..4、质量验收标准四、安全生产1、施工区域采用警戒线围栏封闭;严禁非作业人员进入；2、已开挖地每个工作面;树立“注意安全”、“当心坠落”等安全标志牌和夜间红灯警示；3、沟槽开挖时按需设置人行上下梯道；4、沟槽边缘2.0m内不得堆载；5、管道吊装时吊臂下方严禁站人；6、检查井砌块抬运中;应确保作业通道安全、畅通；7、当天未砌筑完的井室;休息期间应采用围挡封闭..五、施工附图、附表。
雨水口及雨水口连管施工技术交底
施工技术交底记录工程名称施工单位施工部位施工内容雨水口及雨水口连管施工交底内容：一、适用范围：本交底适用于新建道路的雨水口及雨水口连接管施工。
二、施工准备1、一般准备：新建道路开始进行水稳结构层摊铺，雨水井砌筑完成且标高满足要求；2、材料准备：φ300Ⅱ3、机具准备：小型路用挖掘机、手扶式振动夯、倒链、切割机、全站仪、水准仪等；三、主要施工方法及注意事项1、施工顺序：测量放线→雨水口反开挖→雨水口支管槽开挖→雨水井预留口清理→雨水支管垫层铺设、雨水口混凝土垫层浇筑→雨水支管链接→砌筑集水井→勾缝→豆石混凝土泛水找坡→过梁安装→养护→井圈及井箅安装2、雨水口连接管施工（1）本工程d300雨水连接管为国标Ⅱ级钢筋混凝土承插管；（2）连接管施工时间为底基层施工完成后，路缘石安装前；（3）连接管开槽每侧宜留出300mm的施工宽度；（4）连接管施工坡面雨水检查井，坡度不得小于1%；（5）连接管加入井室和检查口，管口与内壁平齐，倾斜时伸入井室内壁长度不超过20mm；（6）现场施工中不得把连接管直接伸入井筒中，检查井标高不足先涨井后做管；年月日交底人其他接收人签名施工技术交底记录工程名称施工单位施工部位施工内容雨水口及雨水口连管施工交底内容：（7）连接管采用150°砂基础，回填方法参照雨水管，在道路边缘结构层处的连接管回填使用水稳碎石混合料并加入水泥拌合均匀后回填，并插捣密实；（8）连接管一般埋深较浅，处于道路基层内的连接管应用C25混凝土做全包封，且在包封混凝土达到设计强度75%前不得开放交通，以免管道被压裂；（9）雨水检查井在雨水口连接管施工前预留孔洞必须堵塞严实，防止杂物进入井室；3、雨水口施工（1）雨水口采用反开挖的方法进行施工，雨水口挖槽时注意留足工作面，考虑到回填夯实，雨水口横纵向需留出至少500mm回填、砌筑施工宽度；（2）雨水口开挖宜在摊铺水稳混合料之后，在混合料强度没上来之前，当雨水口位置与现场实际雨水检查井位置不对应或偏差较大时，可适当调整雨水口在纵向的位置，使雨水口连接管尽量垂直伸入雨水井内；（3）雨水口在摊铺前必须挖掘至垫层底标高，并用散料或者砂袋填充，在每次路基材料施工完成后立即对挖掘出该处材料，换以散料或者砂袋填充；（4）雨水口施工时间为底层油施工完成后，面层油施工前24h；（5）控制雨水口的深度不宜大于1m和平面尺寸误差不超过±10mm；（6）雨水口基础采用C15混凝土基础，厚100mm；内墙采用M10水泥砂浆砌MU10砖墙，厚240mm，内用1:2水泥砂浆勾缝，砌雨水连接管处应满卧砂浆，管顶发125mm砖券，当砌砖已包满雨水管时，应将管口周围用砂浆抹严抹平；年月日交底人其他接收人签名施工技术交底记录工程名称施工单位施工部位施工内容雨水口及雨水口连管施工（7）墙身侧处采用5%水泥稳定碎均匀填充，回填时使回填材料与井壁紧贴，防止沉陷，每层回填虚铺厚度控制在150~200mm,然后采用振动式冲击夯分层夯实；（8）继续摊铺油面时，应将雨水口用木板或铁板覆盖，并采取必要的加固措施；（9）为保证有效收集雨水，雨水口应比路面标高低30mm，雨水篦子周围（纵向1000mm和横向500mm）均朝雨水口放3%的泄水坡；4、雨篦子的安装雨水口砌筑至规定标高后，应及时安装井圈及铸铁篦子；安装时砖砌顶面应用水冲刷干净，并铺1:2水泥砂浆，按设计高程找平；雨篦子安装就位后，双篦之间与侧边用沥青封面，封面与道路完成面齐平；四、质量要求1、一般要求（1）井底、井面的标高要准确，井身尺寸要符合设计要求；（2）长方形井井壁必须互相垂直，井形方正，并且井身的长轴线应与侧路缘石平行；（3）井框、井篦必须完整无损、安装应平稳；（4）支管必须顺直，不得有错口、反坡，管头应与井篦齐平；年月日交底人其他接收人签名施工技术交底记录工程名称施工单位施工部位施工内容雨水口及雨水口连管施工2、检查标准雨水口、支管允许偏差序号项目允许偏差（mm）检验频率检验方法范围点数1 井框与井壁吻合10 座 1 用尺量2 井口高程+10-30 座 1 与井周路面比3 井位与路边线吻合20 座 2 用尺量4 井内尺寸0+20 座 2 用尺量五、安全注意事项1、施工中，需入检查井时，必须采取防缺氧、防有毒和有害气体的安全措施；2、砌筑完成后雨水口内应保持清洁，及时加盖，并保证安全。
雨水管、检查井安全技术交底
雨水管、检查井安全技术交底1. 前言雨水管和检查井是城市排水系统重要的组成部分，为了确保系统的正常运行和安全，必须严格执行有关安全规定和操作规程。
本文档旨在对雨水管、检查井的安全技术进行交底，以确保操作人员准确掌握有关技术要求和注意事项，做到安全作业，杜绝事故的发生。
2. 雨水管的安全技术2.1 管道安装在雨水管道建设中，应按照设计规定进行布置、支架、埋深和回填等工作。
管道应按规定数量、长度排列，支架应设置稳固，且管道与支架之间应有可靠的固定装置，保证雨水管道的安全运行。
2.2 管道检修在管道检修时，必须先将管道的雨水排放完毕，对检修区域进行警示标识，并设置警示线及灯光等警示措施。
检修期间应保持通气畅通，对管道内壁进行清洗，包括杂物、污垢和沉积物等。
检修结束后，要进行管道的试压检验、系统的排水试验和渗漏试验等工作，确保检修后的管道能够正常工作。
2.3 管道保养对于日常的管道保养，应定时检查雨水管道的运行状况，包括管道的漏水情况、变形和破损等，以及井盖和通风口的堵塞情况。
同时，在管道的日常维护中，还应定期进行杀菌、除臭等工作，保证雨水管道的卫生和安全。
3. 检查井的安全技术3.1 井盖安装检查井盖应按照技术标准进行安装和固定，井盖应具备足够的承载能力和防盗防溺功能。
井盖与井座之间不允许有太大的空隙，防止行人或车辆的轮胎陷入其中。
井盖表面必须保持平整、光滑和无裂痕，防止行人的滑倒和摔伤。
3.2 井内排水在对检查井进行检修、清理或排水时，应先进行严格的警示，并设置警戒线及标识。
井内必须保持空气流通，以防窒息和中毒等情况的发生。
排水时应先预判水流量和流速，并采取相应的防护措施，防止井外坠落物体伤及从井中被卷入的人员。
3.3 井内检修在进行井内检修时，必须佩戴防护用品，试图保证个人的安全和健康。
检修时应对井内环境进行分析，包括气体含量、压力和温度等要素，并制定相关的安全措施。
在检修过程中，若井内出现危险状况，则必须立即停止作业，采取相应的应急措施。
检查井施工技术交底
检查井施工技术交底一、施工准备1、明挖管道铺设接口强度达到设计强度80%；2、选定好砂、石子、水泥、砖、钢筋等原材料，送样到试验室作原材料试验，依据图纸要求进行试配，现场按照试验室提供的配合比根据现场砂石含水量确定施工配合比。
二、施工方法（一）、检查井砌筑1、井底基础与管道基础同时浇筑。
2、流槽一定与检查井壁同时砌筑。
表面用砂浆分层压实抹光，流槽与上下游管道接顺，管内底高程符合混凝土管道基础及安装的允许偏差。
3、砌筑井室，用水冲净基础后，先铺一层砂浆，再压砖砌筑，做到满铺满挤，砖与砖间灰缝保持1cm。
4、与检查井连接的所有管道端头，要经过凿毛处理并要清理干净，保证管道与检查井井壁结合牢固。
5、砂浆拌和均匀，保证砌筑砖含水量为10～15%，砌体不得有竖向通缝，必须为上、下错缝，内外搭接。
如井身不能一次砌完，在二次接高时，将原砖面上的泥土杂物清理干净，然后用水清洗砖面并浸透。
6、砖砌圆形检查井时，随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不大于30mm；如为三面收进，则每次收进不大于50mm。
砌筑检查井的内壁应用原浆勾缝，有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝并严实。
7、检查井接入圆管的管口应与井内壁平齐，当接入管径大于300mm时，砌砖圈加固。
管子穿越井室壁或井底，留有30～50mm的环缝，用油麻-水泥砂浆，油麻-石棉水泥或粘土填塞并捣实。
8、砌筑井内踏步时，随砌随安，位置正确。
踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。
混凝土井壁的踏步在预制或现浇时安装。
9、砌筑检查井的预留支线时，随砌随安，预留管的直径、方向、高程符合设计要求，管与井壁衔接处严密不得漏水。
施工完成后，预留支线端头用低标号砂浆砖砌封口并用水泥砂浆抹面，达到严密不漏水。
10、检查井用预制装配式构件施工时，企口座浆与竖缝灌浆应饱满，装配后的砂浆凝结硬化期间应加强养护，并不得受外力碰撞或震动。
11、检查井筑或安装至规定高程后，及时浇筑或安装井圈，盖好井盖。
检查井雨水口安全技术交底模板
一、前言为确保检查井和雨水口施工过程中的安全，提高施工质量，保障施工人员生命财产安全，现将检查井和雨水口施工安全技术交底如下：二、施工准备1. 人员准备：施工人员必须经过专业培训，熟悉施工工艺和安全操作规程，持证上岗。
2. 工具准备：检查井和雨水口施工所需的各种工具、设备必须齐全，并确保其完好、安全。
3. 材料准备：施工材料应符合设计要求和国家标准，并经检验合格。
三、施工安全注意事项1. 施工现场安全管理（1）施工现场必须设置安全警示标志，确保施工区域安全。
（2）施工人员进入施工现场必须佩戴安全帽，正确使用劳保用品。
（3）施工现场应配备足够的消防设施，并定期检查、维护。
2. 施工人员安全（1）施工人员应掌握施工工艺和安全操作规程，严格遵守安全操作纪律。
（2）施工人员必须服从现场管理人员指挥，不得擅自离岗。
（3）施工人员应加强个人防护，防止触电、坠落、物体打击等事故发生。
3. 施工设备安全（1）施工设备应定期检查、维护，确保设备完好、安全。
（2）施工过程中，设备操作人员应严格按照操作规程操作，不得违规操作。
（3）设备操作人员应佩戴必要的安全防护用品，如手套、眼镜等。
4. 检查井和雨水口施工安全（1）检查井和雨水口施工前，应对施工现场进行勘察，确保施工区域安全。
（2）施工过程中，应注意检查井和雨水口的结构稳定性，防止坍塌。
（3）施工过程中，应注意施工人员与设备的安全距离，防止意外伤害。
（4）施工过程中，应注意施工材料的质量，确保施工质量。
四、施工过程中常见安全隐患及处理措施1. 施工现场安全隐患（1）现场管理混乱，安全警示标志不明显。
（2）施工人员未佩戴安全帽、劳保用品。
（3）施工设备老化、损坏。
（4）施工材料质量不合格。
处理措施：加强对施工现场的管理，完善安全警示标志；要求施工人员必须佩戴安全帽、劳保用品；及时更换、维修施工设备；严格把关施工材料质量。
2. 检查井和雨水口施工安全隐患（1）施工人员未掌握施工工艺和安全操作规程。
雨水口及雨水支管施工技术交底
雨水口及雨水支管施工技术交底【正式风格】正文：一、背景介绍：1.1 项目背景根据工程计划，本次施工将对雨水口及雨水支管进行施工。
在施工过程中，需要做到严格按照相关标准和规范进行施工，确保施工质量，保证工程安全。
1.2 目的本文档旨在对雨水口及雨水支管施工技术进行详细交底，提供必要的指导和规范，确保施工过程中安全可靠，并最终实现预期的工程效果。
二、施工方案2.1 施工流程根据项目需求，雨水口及雨水支管的施工流程主要包括：施工准备、基础处理、管道铺设、连接、检测及验收。
2.2 人员组织为保证施工的顺利进行，项目组将组织专业施工人员进行雨水口及雨水支管的施工。
其中包括负责施工的工程师、技术人员和熟练的施工工人。
2.3 材料采购为确保施工质量和工程效果，材料采购需严格按照设计要求执行，采购的材料必须符合相关国家标准。
2.4 施工设备项目组将配备适当的施工设备，包括挖掘机、起重机、焊接设备等，以满足施工过程中的需求。
三、施工细则3.1 雨水口施工细则3.1.1 施工准备a) 清理施工现场，确保施工区域整洁。
b) 确定雨水口的位置，根据设计要求进行标记。
3.1.2 基础处理a) 根据设计要求进行开挖，确保基础的稳定性和承载能力。
b) 进行基础的加固和防水处理。
3.1.3 雨水口安装及连接a) 将雨水口安装到预定位置，确保正确安装。
b) 使用合适的材料进行连接，确保连接牢固可靠。
3.1.4 检测及验收a) 完成施工后，进行必要的检测，确保施工质量达标。
b) 进行雨水口的验收，落实相关的验收标准。
3.2 雨水支管施工细则（略，类似于3.1的细则）四、法律名词及注释1. 相关法律名词及注释：a) 《建设工程质量管理条例》：指对建设工程质量管理的相关法律规范。
b) 《建设工程质量验收规范》：指对建设工程质量验收的规范文件。
五、附件在本文档中所涉及的附件，请参考相关文件。
【简洁风格】正文：一、背景介绍：本次施工涉及雨水口及雨水支管的施工技术交底，旨在确保施工质量，保证工程安全。
雨水口及支连管技术交底
技术交底记录编号：HKG—6—JJ001工程名称施工单位交底部位：工序名称雨水口及支连管技术交底1、交底依据1.1、给水排水管道工程施工及验收规范 GB50268-20081.2、市政排水管道工程及附属设施 06MS2011.3、设计图纸及其他相关规范2、交底内容2.1、施工准备：材料准备：球墨铸铁及底座、烧结非粘土砖、d300钢筋混凝土管已运至现场并复试合格； C15混凝土、M10水泥砂浆,、1:3水泥砂浆配合比设计已经试验合格。
水泥、石灰、砂、MU15烧结非粘土砖已送至现场并复试合格。
机械准备：挖掘机、平板夯机、震动棒、发动机、砂浆拌合机已到现场且试运转良好。
技术准备：技术员已熟悉图纸，已完成三级技术交底。
回填土已送检，最佳含水量、最大干密度报告已出。
测量控制网复测满足精度及施工要求。
2.2、施工要求雨水篦子及底座采用球墨铸铁材质。
收水井井圈高程比该处道路路面低30mm，同时在收水井长度方向每侧各1米范围内与路面接顺，收水井宽度方向靠路面一侧在0.5米长度范围内与路面接顺。
施工中可调整雨水口位置，使雨水口收水效果最佳。
雨水口与检查井对应设置，形式以图纸标注为准，雨水口至雨水检查井的距离以雨水检查井至绿化带路缘石外侧最近距离且尽量满足整管节长度要求，减少截管以加快施工进度。
处于凹形竖曲线附近的雨水口应调整至最低点，处于凹形竖曲线最低点位置的雨水口位置不得调整。
工艺流程：测量放线→基槽开挖→混凝土基础→墙体砌筑及勾缝→ C15细石混凝土找坡→井圈，及井箅安装基槽开挖：人工开挖雨水口基槽，按照所放边线进行开挖。
开挖过程中核对雨水口位置，平行于路边修正位置。
在浇筑混凝土基础前应对槽底进行仔细夯实。
混凝土浇筑过程中采用振动棒振捣，表面用木抹子抹面，浇筑完成后及时进行覆盖洒水养护。
烧结非粘土砖在使用前应洒水湿润，砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路侧石、检查井、雨水口、雨水支管技术交底(2021版)
Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0229
路侧石、检查井、雨水口、雨水支管技术
交底(2021版)
交底内容：
一、施工准备
工具班组自备，材料按图纸要求。
二、施工技术要求
1、路侧石靠背砼距侧石顶成熟尺寸不大于8cm，路侧石铺设到雨水口处，底面水泥砂浆应满铺。
2、雨污水检查井盖安装：
1)井盖安装前，将检查井四周清堑出宽度不小于35cm的砼浇筑带，要求断面圆顺、平齐，井口四周平整；
2)用Φ20膨胀螺栓在井座四周等分三点锚入井圈砼中临时将井盖固定，再用水准仪和带线法调整井盖顶面标高，要求比四周成熟
沥青砼面高出2~3mm，绝不能比路面低，井盖顶面与路面保持平顺，调整好标高后，用膨胀螺帽分别在井座底板上下将井盖固定；
3)用C30砼浇筑井座四周，砼面与底板平齐，周边与二层沥青面平齐或略低，确保井座底板和砼表面距面层沥青砼表面不小于
4cm，砼浇筑时必须振捣密实，表面抹平整；
4)路面最后一道沥青砼铺筑前，将井盖四周砼面清扫干净并刷上沥青油，先用沥青砼在井盖四周人工夯实，然后再同路面一起铺筑。
3、雨水蓖安装：
1)雨水蓖安装前，将雨水口朝向路面的三面清堑出宽度不小于40cm的砼浇筑带，要求断面圆顺、平齐，井口四周平整；
2)将雨水蓖安放在雨水口上，再用水准仪和带线法调整井盖顶面标高，要求比四周成熟沥青砼面低1~1.5cm，井盖顶面与路面保持平顺，调整好标高后，用C20细石砼固定；
3)用C30砼浇筑雨水蓖周边，砼面与底板平齐，周边与二层沥青面平齐或略低，确保井座底板和砼表面距面层沥青砼表面不小于
5cm，砼浇筑时必须振捣密实，表面抹平整；
4)路面最后一道沥青砼铺筑前，将井盖四周砼面清扫干净并刷上沥青油，先用沥青砼在井盖四周人工夯实，然后再同路面一起铺筑。
4、DN300承插式砼雨水支管铺设前，开挖沟槽土方时，在承插接头的部位应往下挖10cm，让承插接头顺利地安放在其中，避免因承插管接头高出，导致整个砼管道受力不均，出现断裂现象。
为确保DN300承插式砼雨水支管不会被路面车辆碾压破坏，管道上口距道路水稳层顶面最小不低于40cm，管道埋设返水落差控制在5~10cm。
XXX图文设计
本文档文字均可以自由修改。
