地板辐射采暖设计质量通病与防治

合集下载

地板辐射采暖设计质量通病与防治

地板辐射采暖设计质量通病与防治

地板辐射采暖设计质量通病与防治摘要:本文作者分析了地板辐射供暖系统设计、施工中常见的几个问题,探讨了解决与优化这些问题的方法。

关键词:地板辐射采暖;设计;质量通病;防治Abstract: The authors analyze several common problem in radiant floor heating system design, construction, investigate,and discussed the methods to solve and optimize these problems.Key words: radiant floor heating; design; the quality common problem; prevention低温热水地板辐射供暖系统是一种优点非常明显的供暖型式,在节约能源、舒适度、洁净度、室内美观、分户计量等各方面都较传统的供暖型式具有独特的优越性,但是其维修困难、供暖速度慢的缺点也很明显。

如何在应用的过程中发挥其优点,避免其缺点,还需同行专业人员们的共同努力,才能在各方面做到更加完美,使人们更快地接受这种新型的供暖方式。

随着建筑技术的不断发展,人民的居住观念转变,对住宅建筑的要求已由“有没有”向“好不好”、从单一注重实用、功能等低水平的简单要求向舒适、环保、美观及智能等高层次需求转变。

在这些转变中,对采暖的要求也在发生着一些改变;由仅仅对暖和的简单需求,变成了舒适、节能、美观及卫生等各方面要求并重的情况。

那么一些传统的采暖方式由于自身的一些局限性,无法全面地满足这些新的需求,于是,一些打破常规的采暖形式逐渐的出现。

“地板采暖”是与人体取暖生理需求特性最为吻合的供暖方式之一。

由于地板采暖的放热形式属于辐射放热,辐射表面温度相对较低。

相较对流散热来说不会引起室内空气的流动,故室内温度均匀、并由下至上逐渐递减,使人产生“脚暖头凉、神清气爽”的良好感觉,同时不易造成室内污浊空气对流,灰尘、细菌不易飘浮运动,不会因此升华而产生异味,不会因过强的空气对流造成湿度下降,能持续保持室内洁净。

低温地板辐射采暖施工中常见的问题及对策

低温地板辐射采暖施工中常见的问题及对策

管理与标准化/ M a n a g e m e n t and S t a n d a r d i z a t i o n低温地板辐射采暖施工中常见的问题及对策李翠环(兰州博文科技学院,甘肃兰州730101 )摘要:低温地板辐射采暖是近年来走入人们视野的一种新型供暖系统,这种供暖系统不仅不占用房间的空间,同时还体现出舒适、节能、卫生等多重优势,得到了广大用户的一致认可和接受。

同时随着塑料工业的快速发展,该采暖模式中所用的热水管价格持续走低,甚至低于传统散热器的价格,因此得到了建筑业人士的普遍重视。

由于其供暖方式和传统供暖方式不同,因此在设计与施工过程中面临着一些问题,为了进一步提升其使用效果,有必要对这些问题进行总结分析,并探索出有效的解决对策来,为建筑从业人士提供参考3关键词:低温地板辐射采暖;施工;问题;对策随着社会经济的发展迈入新的台阶,广大居民的 生活水平显著提升,此种条件下人们在室内环境方面 提出了更高要求,比如目前很多城镇居民提出室内空 气一定要卫生、清新,室内的温度一定要温暖、宜人 等等,相关人员也一直在探索满足人们生活需求的新 方式和新方法。

在能源结构调整的大背景下,节能、按户计量供暖收费等制度幵始走入人们的视野之中,作为新的采暖方式,低温地板辐射也开始应运而生。

近年来,这项新的采暖技术凭借其舒适、健康、节能、环保等优势,受到了人们的关注和青睐,得到了社会 的广泛认可和关注。

其工作原理在于利用矣60 t的 低温水,分布在地面层以下的热水管中,以这些低温 水为热媒,对整个地面进行均匀的辐射、加热,为整 个地面加热,通常情况下可以使地面的温度维持在24尤~26尤之间。

目前这种新型供暖方式已被众多 建设单位、开发商以及公众所熟知,并幵始广泛应用 于工程建设之中。

1特点分析当前该采暖工艺已在我国北方多地区得到了广泛 应用,在一些地区已形成了热点。

随着社会经济的不 断发展,各种化学建材的发展可谓日新月异,很多性 能优良的建材得到了推广和发展。

地板辐射供暖问题的分析

地板辐射供暖问题的分析

地板辐射供暖问题的分析0.简介地板辐射采暖技术是目前国际上较为先进的供暖技术,符合现代人的生活要求,发达国家已普遍使用,目前在我国随着塑料高科技工业的飞速发展,及我国新规范的出台,使低温热水地板辐射采暖技术在我国北方地区广泛推广使用。

近些年来,随着人们对环境舒适度要求的提高和对能源节约的要求,人们对地板辐射供暖的意义有了更深刻的认识,尤其是近几年适用于低温热水地板辐射供暖的管材愈来愈多且质量的进一步提高,使地板采暖在我国有了更多的应用并逐步得到推广。

但是,由于低温热水地板辐射采暖是近些年不断应用于工程的供热方式,尚存在一些问题有待进一步解决。

1.低温热水地板辐射采暖的优势1.1节约能源,减少环境污染首先,低温热水地板辐射采暖主要依靠辐射换热,其辐射换热量占总换热量的50%-60%,因而其室内作用温度比采用散热器要高1—2℃。

也就是说,在相同的舒适度条件下,低温热水地板辐射采暖的室内设计温度要比散热器采暖的室内设计温度底1—2℃。

在通常情况下,住宅室内采暖温度每降低1℃,可以节约燃料10%。

标准明确指出,低温热水地板辐射供暖热负荷计算宜将室内计算温度降低2℃,或取常规对流供热方式计算热负荷的90-95%。

其次,低温热水地板辐射供暖供水温度较低(一般不超过60℃),因此热水加热时消耗的能量以及管网传送热水时的损耗较少。

1.2室内热舒适性好,卫生保健低温热水地板辐射采暖提高了室内平均辐射温度,减少了对人体的冷辐射,使人体辐射散热量大量减少,从而提高了人体舒适感。

从室温沿高度的分布来看,室内地表温度均匀,室温自下而上递减,给人以脚暖头凉的良好感觉,符合了“温足凉顶”的中医健身理论,能改善人体血液循环,促进人体新陈代谢。

由于混凝土热容量大,采用间歇供暖时温差波动小(约为2℃左右),短时间开窗通风对室温影响也不明显,并且室温比散热器要低,室内空气就不那么干燥。

1.3初投资不高,维护费用低随着化学建材的科研水平和生产水平的迅速发展,国内多数厂家可以大批量生产合格的PB、PEX、PPR、XPAP等适用于地板采暖系统的管材,并有配套的阀门、接头、卡钉等零部件,以及地暖系统使用的铝箔纸、分集水器、保温板等也有大批量的生产,这些使得地板采暖系统的初投资已经低于中档散热器系统。

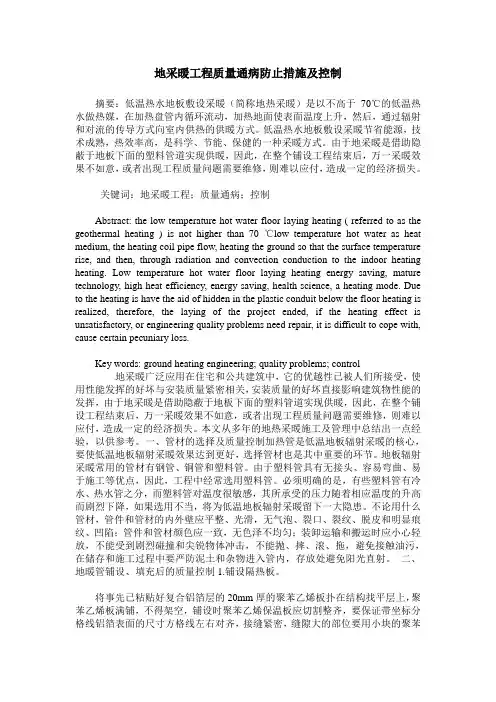

地采暖工程质量通病防止措施及控制

地采暖工程质量通病防止措施及控制

地采暖工程质量通病防止措施及控制摘要:低温热水地板敷设采暖(简称地热采暖)是以不高于70℃的低温热水做热媒,在加热盘管内循环流动,加热地面使表面温度上升,然后,通过辐射和对流的传导方式向室内供热的供暖方式。

低温热水地板敷设采暖节省能源,技术成熟,热效率高,是科学、节能、保健的一种采暖方式。

由于地采暖是借助隐蔽于地板下面的塑料管道实现供暖,因此,在整个铺设工程结束后,万一采暖效果不如意,或者出现工程质量问题需要维修,则难以应付,造成一定的经济损失。

关键词:地采暖工程;质量通病;控制Abstract: the low temperature hot water floor laying heating ( referred to as the geothermal heating ) is not higher than 70 ℃low temperature hot water as heat medium, the heating coil pipe flow, heating the ground so that the surface temperature rise, and then, through radiation and convection conduction to the indoor heating heating. Low temperature hot water floor laying heating energy saving, mature technology, high heat efficiency, energy saving, health science, a heating mode. Due to the heating is have the aid of hidden in the plastic conduit below the floor heating is realized, therefore, the laying of the project ended, if the heating effect is unsatisfactory, or engineering quality problems need repair, it is difficult to cope with, cause certain pecuniary loss.Key words: ground heating engineering; quality problems; control地采暖广泛应用在住宅和公共建筑中,它的优越性已被人们所接受,使用性能发挥的好坏与安装质量紧密相关,安装质量的好坏直接影响建筑物性能的发挥,由于地采暖是借助隐蔽于地板下面的塑料管道实现供暖,因此,在整个铺设工程结束后,万一采暖效果不如意,或者出现工程质量问题需要维修,则难以应付,造成一定的经济损失。

浅析地板辐射采暖工程项目的施工过程及常见问题

浅析地板辐射采暖工程项目的施工过程及常见问题

浅析地板辐射采暖工程项目的施工过程及常见问题摘要:低温热水地板辐射采暖工程项目施工阶段是根据设计文件和图纸的要求,通过施工形成工程实体。

这一阶段直接影响工程的最终质量,是工程项目质量的关键环节。

关键词:低温辐射采暖质量Abstract: the low temperature hot water floor radiant heating engineering project construction stage is according to the requirements of the design documents and drawings, formed by the construction engineering entity. This one phase directly affect the final project quality, is the key link of project quality.Key words: low temperature radiant heating quality住宅楼低温热水地板辐射采暖工程是住宅楼建设工程的一部分,其施工流程和其它安装工程、土建工程的施工密切相关。

1 地板辐射采暖的施工过程1.1 热计量和室温控制系统穿线管预埋新建住宅低温热水地板辐射采暖系统,应设置分户热计量和室温控制装置。

温控分水器电控系统施工方法:(1)在电控系统施工前配合总包单位对室内工作面进行交接。

看墙面刻槽位置是否合防止破坏其他预埋管道系统。

墙面刻槽前,要注意施工保护措施,确保施工时墙面破坏程度最小。

槽深不小于3cm;(2)PVC线管及线安装完后,要确保PVC线管无死折,弯曲半径不小于6倍管外径;以保证将来维修工作的顺利施工。

(3)穿线完成后要进行绝缘电阻测试;线管隐蔽应在保温层下,不得和地暖管交叉。

1.2 绝热层(聚苯乙烯板EPS)铺设(1)由地暖施工单位建设单位监理单位联合验收合格的地面找平层,绝热层应铺设在平整的基地上。

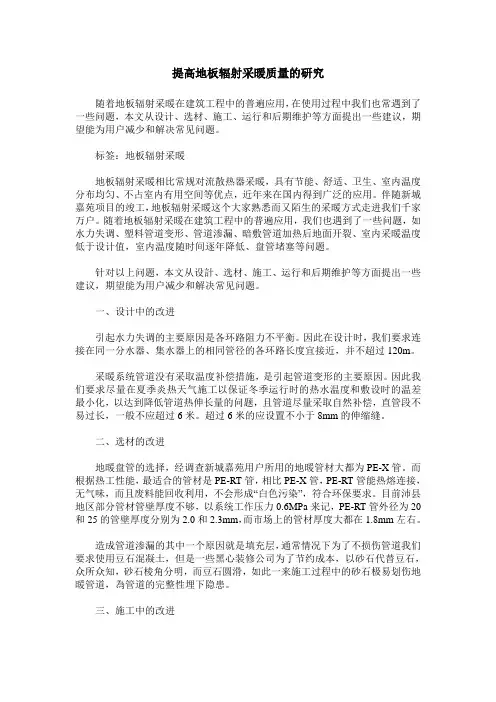

提高地板辐射采暖质量的研究

提高地板辐射采暖质量的研究

提高地板辐射采暖质量的研究随着地板辐射采暖在建筑工程中的普遍应用,在使用过程中我们也常遇到了一些问题,本文从设计、选材、施工、运行和后期维护等方面提出一些建议,期望能为用户减少和解决常见问题。

标签:地板辐射采暖地板辐射采暖相比常规对流散热器采暖,具有节能、舒适、卫生、室内温度分布均匀、不占室内有用空间等优点,近年来在国内得到广泛的应用。

伴随新城嘉苑项目的竣工,地板辐射采暖这个大家熟悉而又陌生的采暖方式走进我们千家万户。

随着地板辐射采暖在建筑工程中的普遍应用,我们也遇到了一些问题,如水力失调、塑料管道变形、管道渗漏、暗敷管道加热后地面开裂、室内采暖温度低于设计值,室内温度随时间逐年降低、盘管堵塞等问题。

针对以上问题,本文从设計、选材、施工、运行和后期维护等方面提出一些建议,期望能为用户减少和解决常见问题。

一、设计中的改进引起水力失调的主要原因是各环路阻力不平衡。

因此在设计时,我们要求连接在同一分水器、集水器上的相同管径的各环路长度宜接近,并不超过120m。

采暖系统管道没有采取温度补偿措施,是引起管道变形的主要原因。

因此我们要求尽量在夏季炎热天气施工以保证冬季运行时的热水温度和敷设时的温差最小化,以达到降低管道热伸长量的问题,且管道尽量采取自然补偿,直管段不易过长,一般不应超过6米。

超过6米的应设置不小于8mm的伸缩缝。

二、选材的改进地暖盘管的选择,经调查新城嘉苑用户所用的地暖管材大都为PE-X管。

而根据热工性能,最适合的管材是PE-RT管,相比PE-X管,PE-RT管能热熔连接,无气味,而且废料能回收利用,不会形成“白色污染”,符合环保要求。

目前沛县地区部分管材管壁厚度不够,以系统工作压力0.6MPa来记,PE-RT管外径为20和25的管壁厚度分别为2.0和2.3mm,而市场上的管材厚度大都在1.8mm左右。

造成管道渗漏的其中一个原因就是填充层,通常情况下为了不损伤管道我们要求使用豆石混凝土,但是一些黑心装修公司为了节约成本,以砂石代替豆石,众所众知,砂石棱角分明,而豆石圆滑,如此一来施工过程中的砂石极易划伤地暖管道,為管道的完整性埋下隐患。

浅析地板辐射式采暖系统设计施工中的问题与对策

浅析地板辐射式采暖系统设计施工中的问题与对策

浅析地板辐射式采暖系统设计施工中的问题与对策【摘要】低温地板辐射的采暖方式与传统的采暖方式不同,它以其众多的优点被广大用户认同,在现实中得到广泛的应用。

本文对低温地板辐射的采暖方式在设计及施工等方面的一些问题进行了分析和探讨,希望能够有助于该系统在工程设计、施工及运行管理等方面更加完善,促进新型的采暖方式的发展。

【关键词】地板辐射采暖系统;设计施工;问题与对策0.概述近年来经济发展、科技进步、生活提高,人们对生活环境的质量有了更高的要求,尤其是“以塑代钢”技术的发展,地板辐射采暖以其在舒适性、节能性、洁净性、不占用使用面积等优势得到用户和相关专业人士的认同。

低温热水地板辐射采暖是将热水管道敷设在房间地面下的采暖系统。

该系统是以室内的整个地面作为散热面,地板在通过对流换热加热周围的同时,还与周围的围护结构和人体进行辐射换热,从而达到供暖的效果。

目前,常用的低温热水地板采暖一般是以低温水(60℃-80℃)为加热热媒,多数采用交联聚乙烯(PE-X)管,代替了传统的散热器采暖。

传统的散热器采暖系统和其比较耗能大、舒适性差、占房间使用面积和难于分户计量等。

1.设计中存在的问题地板辐射供暖系统是在地板下盘管经地面向室内散热,它的散热量、均匀性是受到地板的材料及厚度和盘管的均匀程度的影响.地面散热量随着相同材料地板的厚度增加而下降,下降的数额很小。

地板装饰层的厚度越小,地板表面的温度越高,但均匀性差,蓄热能力小;厚度越大,地板表面的温度越低,但均匀性越好,蓄热能力越强。

因此,在确定热负荷时要适当考虑这些因素的影响,有文献表明,由于地板辐射采暖是在辐射强度和温度的双重作用下对房间进行供暖,形成较合理的室内温度(散热面积布满整个房间)和热辐射作用。

室内地表温度均匀,温度梯度合理,室温由下而上逐渐递减。

因此采暖热负荷计算宜将室内计算温度降低2℃,或取常规对流式供暖方式供暖热负荷的90??,也就是说,可以适当降低建筑物的热负荷。

地采暖工程质量通病防止措施及控制

地采暖工程质量通病防止措施及控制

地采暖工程质量通病防止措施及控制摘要:低温热水地板敷设采暖(简称地热采暖)是以不高于70℃的低温热水做热媒,在加热盘管内循环流动,加热地面使表面温度上升,然后,通过辐射和对流的传导方式向室内供热的供暖方式。

低温热水地板敷设采暖节省能源,技术成熟,热效率高,是科学、节能、保健的一种采暖方式。

由于地采暖是借助隐蔽于地板下面的塑料管道实现供暖,因此,在整个铺设工程结束后,万一采暖效果不如意,或者出现工程质量问题需要维修,则难以应付,造成一定的经济损失。

关键词:地采暖工程;质量通病;控制Abstract: the low temperature hot water floor laying heating ( referred to as the geothermal heating ) is not higher than 70 ℃low temperature hot water as heat medium, the heating coil pipe flow, heating the ground so that the surface temperature rise, and then, through radiation and convection conduction to the indoor heating heating. Low temperature hot water floor laying heating energy saving, mature technology, high heat efficiency, energy saving, health science, a heating mode. Due to the heating is have the aid of hidden in the plastic conduit below the floor heating is realized, therefore, the laying of the project ended, if the heating effect is unsatisfactory, or engineering quality problems need repair, it is difficult to cope with, cause certain pecuniary loss.Key words: ground heating engineering; quality problems; control地采暖广泛应用在住宅和公共建筑中,它的优越性已被人们所接受,使用性能发挥的好坏与安装质量紧密相关,安装质量的好坏直接影响建筑物性能的发挥,由于地采暖是借助隐蔽于地板下面的塑料管道实现供暖,因此,在整个铺设工程结束后,万一采暖效果不如意,或者出现工程质量问题需要维修,则难以应付,造成一定的经济损失。

采暖施工中的质量通病及应对措施分析

采暖施工中的质量通病及应对措施分析

采暖施工中的质量通病及应对措施分析伴随着社会经济的快速发展,城市化建设进程逐渐加快,在建筑系统中,采暖施工对人们生活质量的提高有着显著的影响。

不过,在采暖施工中普遍存在一些质量通病,这些质量通病严重影响了建筑物采暖系统的供热效果,在本篇文章中,详细论述了采暖施工中存在的质量通病的问题,并且根据实际情况,提出了相应的质量通病应对措施。

标签:采暖工程;质量通病;必要性;应对措施在采暖工程施工期间,基于质量管理体系制定的现状下,对于建筑项目质量提出了非常严格的要求。

但在采暖施工中普遍存在一些质量通病,这些质量通病不仅直接影响到工程质量和外观形象,而且严重影响采暖系统的供热效果。

因此,对于采暖工程施工人员而言,必须严格按照图纸要求和实际情况来制定相应的具体控制措施,將该项措施落实于采暖施工中,以提升采暖工程的施工质量。

所以,加大对采暖工程质量通病的探究和解决力度,对于采暖工程施工有着重要的作用。

1、采暖系统的论述1.1内涵采暖系统是为了维持室内所需要的温度,向室内供给相应的热量,分为电采暖和水采暖。

电动采暖供热系统所消耗的能量是电。

水采暖是以热水为热媒,在加热管内循环流动加热地板或者暖气片,通过辐射传热向室内供热的方式。

在本文中主要阐述水采暖。

它具有强大的家庭供暖功能,能够满足多居室的采暖要求,各个房间能够依据需求,随意的设定温度,相对节约能源。

水采暖系统具有很多优点,比如:舒适、卫生、保健;节约空间、美化居室;高效节能、运行费用低;热稳定性好;运行费用低;适应性强;使用寿命长等优点。

从采暖系统实际功能来看,采暖传统是建筑中一项重要的组成部分,同时也是家庭中不可缺少的一个环节,有着非常重要的作用,目的在于为居住的人们构建相对舒适并且适宜的休闲生活空间。

从实际情况看,采暖系统在具体安装和选型过程中,面临着安装工序复杂等诸多问题,普遍存在一些质量通病,甚至造成经济损失。

所以,相关人员必须加强对采暖系统质量通病的探究和解决力度,加大对施工各个环节的监督和控制力度,从而促进采暖系统的发展和建筑行业的进步,为人们建设更加安全舒适的生活环境。

地板辐射采暖的问题及解决方案

地板辐射采暖的问题及解决方案

地板辐射采暖的问题及解决方案费用高低与习惯有关首先房间所在楼层、房间朝向、墙体保温状况、玻璃窗大小及是否采用双层中空玻璃等造成房子保温、散热状况相差很大,譬如单体别墅多面墙体直接与外界接触散热多些,如果保温做得不好,房间要达到同样温度,所需供热量可能成倍增加。

其次,每个家庭的使用习惯不同,不同家庭需要的舒适温度相差2~5℃,也有的家庭习惯早晚两次各半小时开窗自然通风,这些都对运行费用造成影响。

地板采暖采用辐射方式供暖,供暖符合人体生理需求曲线,室内设定温度即使比对流式采暖低2~5℃,也能使人们有相同的温暖感觉,同时地板采暖采用低温热源,温差传热损失大大减小,热效率较对流供暖大大提高,这可使系统运行费用降低20~30%。

如果选取、使用控制系统得当,不仅可以提高房间舒适度,更可以使系统运行费用降低至40%以至更多。

集中供热也可改装通常,人们都认为“地板辐射采暖”是为独立供暖专门设计的,其实集中供暖的用户也可在自家铺设管路,变空气对流为地板辐射,不过改装一定要注意温度控制。

暖气或中央空调集中供热的小区热水供应温度为60-90℃,如果直接连接地板采暖系统显然温度过高,不仅会因地表温度过高造成人体不适,还降低了地暖系统的寿命。

如果在集中供热入户端设立混流旁路连接地板采暖系统,将地板采暖系统的水温控制在地暖所需的30-50℃温度,即可使用地板采暖系统。

现在装饰市场上各种合格的实木地板、实木复合地板、强化木地板、石材、瓷砖、亚麻地毯、毛地毯、水泥砖、橡胶地板和地板革等装饰材料都可以用于地板采暖。

但是地面采暖地板使用环境要复杂得多,加工技术要求更高。

总体来讲,安装了地热系统的房间应尽量选择强化木地板,因为强化木地板的厚度大多在8毫米左右,很容易将地热系统产生的热量传导至地表,而且强化木地板的表面为金属氧化物的耐磨层,热量在地表扩散快而均匀。

实木地板比较厚,安装时还要打龙骨,所以热量不易传导到地表;此外,木材的热传导系数非常低,容易开裂变形,也会导致热量的浪费及地表温度不均匀。

低温热水地板辐射采暖工程质量通病与措施

低温热水地板辐射采暖工程质量通病与措施

低温热水地板辐射采暖工程质量通病与措施质量通病与措施项目班组自检是质量管理的基础,为消除质量通病,要求每位员工都有必须做自检记录,并应每天自检一次,杜绝质量隐患,班组自检按分部分项汇总装订,每个分项及工序完成后,必须进行交接检验验收。

验收时交接双方对其工序质量,要对照图纸逐一检查,符合设计标准要求后办理交工验收记录,双方签证,方可进行下道工序的施工。

否则应及时返工和整改,直至符合要求,工程交接验收由项目负责人、质检员或技术员监督实施,分项验收,实行质检员专检制度。

交接验收及专检记录作为公司的每月必查资料。

项目部每天对各施工现场轮流进行质量、安全检查,确保工程质量。

通病一:场地不平整,有钢筋头、砖头等土建残留物及其它工种的施工、作业机具等。

防治一:要对现场进行行封闭,确认地面电气分项与给水分项管线已安装完毕并经隐蔽验收合格,首层地面应做防潮处理,厕浴间楼地面应做防水处理,必需经自检、复检验收合格后方可进行地热苯板施工。

通病二:分配器安装高度不准确,不水平,容易变形。

防治二:分水器的安装须符合施工设计图纸的要求,安装时应严格按规范进行,分水器应保持水平,靠四支膨胀螺栓固定于墙壁上,连接挡板不应有较明显的弯曲变形,安装完毕后应美观、牢固。

通病三:相临盘管弯曲部分弧度不一致,卡钉固定数量少,发生盘管翘、鼓或移位等现象。

防治三:严格按设计要求及标准上所规定的条例铺设,材料长度选取要准确,呈回字型铺设于苯板、铝箔之上,其间距均匀,明显的偏差不超过3cm,中心盘管弯曲处弧度不小于8倍管径,各相临盘管弯曲部分弧度基本一致,盘管应与保温层通过卡钉固定,用于固定盘管的卡钉间距应控制在每米2个,弯管处加密。

盘管铺设完毕,每个环路盘管保持水平。

通病四:在混凝土回填过程中,发生挤挪管材、车压等行为,且泵送混凝凝土时直接送入。

防治四:压力试验合格后,带压填充混凝土,填充层不应小于40mm,浇注时注意避免挤挪管材,不得车压,泵送混凝土间接送入,回填过程中防止混凝土灌入保温层及隔热材料接缝处,回填混凝土面层时应派人注意加热和是否有偏移,如有移动应立即改回原位,并适当固定,回填完毕应保持混凝土表面平整或按设计进行一次压光成形。

地板辐射采暖面层开裂原因分析及预防措施

地板辐射采暖面层开裂原因分析及预防措施

文章编号:1009 6825(2020)18 0098 03地板辐射采暖面层开裂原因分析及预防措施收稿日期:2020 06 11 作者简介:王茂林(1965 ),男,工程师王茂林(陕西建科建设监理有限责任公司,陕西西安 710082)摘 要:从降低细石混凝土填充层强度等级、伸缩缝少留或留设位置不当、PE RT散热管上部细石混凝土层太薄、过早踩踏或养护时间不够四个方面对地板辐射采暖面层开裂的原因作了探讨,并提出了切实可行的预防措施,成功地解决了地板辐射采暖填充层施工时面层开裂的常见问题。

关键词:强度等级,和易性,坍落度,伸缩缝,养护时间中图分类号:TU832文献标识码:A1 民用建筑中地板辐射采暖应用概述近年来,随着建筑设计水平的不断提高和施工技术的飞速发展,民用建筑采用地板辐射采暖方式已经非常普遍。

地板辐射采暖有舒适、节能、环保、节约空间、热稳定性好、使用寿命长等优点。

因而地板辐射采暖有着广阔的发展前景。

我们常用的低温热水地板辐射采暖是指以温度不高于60℃的热水为热媒,在加热管内循环流动,加热整个地板,通过地面以辐射和对流的传热方式向室内供热的供暖方式。

本文主要探讨低温热水地板辐射采暖在暖通专业施工完成后,对因土建专业细石混凝土填充层施工工艺及方法不当导致楼地面面层开裂的原因进行分析,进而提出在施工过程中避免楼地面开裂的预防措施。

2 降低细石混凝土填充层强度等级引起的面层开裂2.1 不按设计或规范要求选用而人为降低细石混凝土填充层强度等级2.1.1 原因分析GB50010—2010,混凝土结构设计规范(2015年版)第4.1.2条:素混凝土结构的混凝土强度等级不应低于C15,JGJ142—2012辐射供暖供冷技术规程第4.3.1条:豆石混凝土填充层材料强度等级宜为C15,宜表示在条件许可时首先应选用C15,在条件不许可时可选择C20及以上强度等级。

陕西省地方标准图集《建筑用料及做法》(陕09J01)中进一步把楼地面采用地板辐射采暖时细石混凝土填充层材料强度等级明确为:面积不大于30m2或长度不大于6m时,采用C15细石混凝土填充层;面积大于30m2或长度大于6m时,采用C20细石混凝土填充层。

地板辐射供暖问题的分析

地板辐射供暖问题的分析

地板辐射供暖问题的分析0.简介地板辐射采暖技术是目前国际上较为先进的供暖技术,符合现代人的生活要求,发达国家已普遍使用,目前在我国随着塑料高科技工业的飞速发展,及我国新规范的出台,使低温热水地板辐射采暖技术在我国北方地区广泛推广使用。

近些年来,随着人们对环境舒适度要求的提高和对能源节约的要求,人们对地板辐射供暖的意义有了更深刻的认识,尤其是近几年适用于低温热水地板辐射供暖的管材愈来愈多且质量的进一步提高,使地板采暖在我国有了更多的应用并逐步得到推广。

但是,由于低温热水地板辐射采暖是近些年不断应用于工程的供热方式,尚存在一些问题有待进一步解决。

1.低温热水地板辐射采暖的优势1.1节约能源,减少环境污染首先,低温热水地板辐射采暖主要依靠辐射换热,其辐射换热量占总换热量的50%-60%,因而其室内作用温度比采用散热器要高1—2℃。

也就是说,在相同的舒适度条件下,低温热水地板辐射采暖的室内设计温度要比散热器采暖的室内设计温度底1—2℃。

在通常情况下,住宅室内采暖温度每降低1℃,可以节约燃料10%。

标准明确指出,低温热水地板辐射供暖热负荷计算宜将室内计算温度降低2℃,或取常规对流供热方式计算热负荷的90-95%。

其次,低温热水地板辐射供暖供水温度较低(一般不超过60℃),因此热水加热时消耗的能量以及管网传送热水时的损耗较少。

1.2室内热舒适性好,卫生保健低温热水地板辐射采暖提高了室内平均辐射温度,减少了对人体的冷辐射,使人体辐射散热量大量减少,从而提高了人体舒适感。

从室温沿高度的分布来看,室内地表温度均匀,室温自下而上递减,给人以脚暖头凉的良好感觉,符合了“温足凉顶”的中医健身理论,能改善人体血液循环,促进人体新陈代谢。

由于混凝土热容量大,采用间歇供暖时温差波动小(约为2℃左右),短时间开窗通风对室温影响也不明显,并且室温比散热器要低,室内空气就不那么干燥。

1.3初投资不高,维护费用低随着化学建材的科研水平和生产水平的迅速发展,国内多数厂家可以大批量生产合格的PB、PEX、PPR、XPAP等适用于地板采暖系统的管材,并有配套的阀门、接头、卡钉等零部件,以及地暖系统使用的铝箔纸、分集水器、保温板等也有大批量的生产,这些使得地板采暖系统的初投资已经低于中档散热器系统。

地暖地面质量通病原因分析与预防措施

地暖地面质量通病原因分析与预防措施

地暖地面质量通病原因分析与预防措施近几年来,随着住宅建设的不断发展,各种新工艺新技术不断涌现,地面辐射供暖(俗称地暖)就是其中之一。

相对于以往的散热器采暖,地暖地面具有散热均匀、清洁健康、环保节能等突出的优点,已普遍应用于北方住宅工程及办公场所。

但因其本身的复杂工序、各施工队伍施工工艺和技术水平的限制,地暖地面在交付使用时存在许多问题。

结合多年施工现场工作经验,针对地暖地面施工过程或地暖使用过程中出现的的一些常见问题及预防措施做简单的分析归纳。

一、地暖地面的标高过高,导致空间尺寸不足原因分析:地面铺设的各种水管、线管(特别是交叉部位)过高,导致在进行地面混凝土浇筑时,地面标高整体上浮。

预防措施:混凝土浇筑前,提前对房间内标高进行复核,测量相邻各房间的标高是否一致,然后再进行灰饼制作,制作灰饼时,目测房间内是否有突出部位,如有,则请示技术人员立即解决。

二、房间阴角部位翘起,导致地面砖无法铺设原因分析:(1)地面混凝土浇筑完毕,用提浆机振捣找平时,机械无法操作;(2)人工找平抹压时,对此部位疏忽。

预防措施:混凝土浇筑完毕,人工对室内边角部位用抹子进行压实、整平。

三、地暖地面起砂原因分析:(1)地暖地面浇筑完成后拉毛时间过早;(2)洒水养护时间过早。

预防措施:(1)地面混凝土振捣整平完成,上部均匀铺撒干粉水泥,待干粉完全湿润后压实出光,停留约15min再进行拉毛;(2)地面完成后,洒水养护时间不宜过早,以15h左右为宜,地面上覆塑料薄膜,压实后均匀洒水养护,切勿直接用水冲洒地面。

四、地暖地面空鼓原因分析:(1)垫层(或基层)表面清理不干净,有浮灰、浆膜或其他污物;(2)面层施工时,垫层(或基层)表面不浇水湿润或浇水不足,过于干燥;(3)门口处砖层过高或砖层湿润度不足,使面层砂浆过薄以及干燥过快。

预防措施:(1)认真清理表面的浮灰、浆膜及其他污物,并冲洗干净;(2)面层施工前1~2d,应对基层进行浇水湿润,使基层具有清洁、湿润、粗糙的表面;(3)素水泥砂浆结合层应均匀涂刷,刷素水泥砂浆应与铺设面层紧密配合,严格做到随刷随铺,铺设面层时,如果素水泥砂浆已经风干硬结,则应铲去后重刷。

地板辐射采暖的常见问题及应对措施研究

地板辐射采暖的常见问题及应对措施研究

地板辐射采暖的常见问题及应对措施研究摘要:本文首先介绍了地板辐射采暖中常见的一些主要问题,然后具体探讨了一些具体的解决措施。

关键词:地板辐射采暖;常见问题;应对措施随着我国科学技术的发展,各行各业在技术和管理上都出现了更新换代的现象,在建筑行业中体现的业绩为明显,例如在当今建筑内部的采暖设施已经普遍使用地板辐射采暖的方式来进行,事实也证明该种方式存在着极大的便利,但不可否认的是目前仍然存在着众多的问题需要我们去改善。

1地板辐射采暖中存在的主要问题1.1房间温差大1.1.1卫生间温度偏低由于卫生间面积较小,而且卫生洁具位置不宜盘加热管,即使在此处加密加热管,也难以满足设计温度的要求,这时,只能考虑应设置其它供暖设备,以满足房间所需散热。

1.2.2集分水器设置在厨房则温度偏高通过调查发现集分水器的位置一般放置在厨房,此处管道密度较大,而且供回水温差最大,这样就造成向房间散热偏大,房间温度就会偏高。

如果空间许可,将集分水器设置在卫生间或许会改善这种情况。

1.2温度分布不均匀此前有关埋管深度与间距对地面温度造成的影响,已有人经过研究,得到结论是埋管越深管间距越小,地面温度分布越均匀,在此不再赘述。

这里通过施工方面谈谈造成地面温度分布不均的原因。

造成布管间距不够准确或不均匀由于地暖盘管在房问内来回绕行,管道弯曲有一定的限度,相关研究认为弯曲半径不宜小于5-6倍管道外径,实际施工中常常会掌握不准此数值而使得管道间距不像设计图纸画出的那样规矩和准确,管道间距不均匀是必然的,这样就会使得地面温度分布不均。

1.3集分水器位置漏水由于目前施工状况,主管道施工和地暖(集分水器及加热管)施工由不同施工单位完成,在此处接头,施工时预留高度偏差或接头位置连接不好,造成管内加压时漏水。

这一点应该引起开发商的重视,虽然是修好后才交由业主使用,但若发现漏水,维修时互相推脱,耽误时间。

2应对措施2.1供热管材的选用因地暖供热管全部都在填充层混凝土内,属于隐蔽工程,正常维修困难,因此地暖管的材质必须符合规范和设计要求,采用整根无接头的管材按设计要求施工,并按规定进行压力试验。

低温地板辐射采暖施工中常见的问题及对策

低温地板辐射采暖施工中常见的问题及对策

低温地板辐射采暖施工中常见的问题及对策低温地板辐射采暖是近年来应用广泛的一种采暖方式,其优点包括舒适、安全、节能等。

但是,在施工过程中也会遇到一些问题,下面介绍一些常见的问题及对策。

问题一:地面不平或不平整。

地面不平或不平整会影响地板的密闭性和热传导性,最终会影响采暖效果。

解决方法是首先将地面进行打磨或去除高低差,然后用自流平砂浆进行处理,使地面达到平整的状态。

问题二:管道接头出现渗漏。

管道接头长时间使用后可能会出现渗漏,导致管道无法正常工作。

应该尽早排查并更换漏水管道,特别是在温度较高的情况下应特别注意,以免对地板造成损坏。

问题三:地面变形或鼓起。

有时候在地板采暖的过程中,由于地面本身结构的不稳定,或者管道安装不当,在采暖时就可能导致地面变形或鼓起。

解决方法是重新铺设地板,尽可能保证地面平整、稳定。

问题四:管道被损坏。

在施工过程中,可能会遇到一些意外情况,比如管道被破坏,这时候需要更换损坏的管道。

特别是在地板上发现水迹时,应尽快找到漏点并进行修复,以免影响地板的所承受的压力,从而损坏地面。

问题五:地面的散热效果不佳。

在实际使用中,可能会发现地面散热效果不佳,这可能是由于环境温度或管路堵塞等问题引起的。

在这种情况下应该尽早进行维修,通风散热,检查管路是否有堵塞,以便保证整个系统正常工作。

综上所述,在进行低温地板辐射采暖施工时,需要特别注意以上问题,并及时采取相应的处理措施,保证房屋的采暖质量和安全性。

在分析数据之前,需要确定分析的主题和数据来源等方面,以便正确分析数据并得出合理的结论。

以下是对某公司销售数据进行分析的一些数据及分析结果。

数据1:2019年该公司销售额为1000万,2020年销售额为1200万。

数据分析:从数据1中可以看出,该公司的销售额在这两年之间呈现出明显的增长趋势。

如果这个增长趋势能够延续下去,这个公司的未来前景将非常光明。

数据2:2019年该公司客户数量为1000人,2020年客户数量为1200人。

地板辐射供暖系统的施工技术和质量控制

地板辐射供暖系统的施工技术和质量控制

地板辐射供暖系统的施工技术和质量控制近年来,地热采暖系统渐渐在在我国得到了应用,而事实上,几十年前,该项技术就在发达国家的建筑里得到了较为广泛的应用。

之所以地板辐射供暖系统越来越受到重视,是因为其相比较于传统的取暖方式有很多的优点:施工方便;能够降低楼层间噪声污染;环保节能;使用寿命长,无需维护;对人体友好,安全卫生。

地板辐射供暖实际上就是预先在房间楼板的混凝土埋层内埋设好热水盘管,然后再往管内注入50℃左右的热水,通过辐射和对流作用向房间散热,以达到供暖的目的。

1地板辐射供暖系统的特点1)不需要支立管和散热器,有效地减小了对房间空间的占用,室内布置显得更为灵活。

2)地板供暖系统热流的传递方向是自下而上,热量损失小,室内温度变化不大,且热量能够直接辐射到人体的暴露部位,使人们感到更加舒适。

3)地板供暖系统使用的管材要求较高,普通的塑料管无法达标,目前使用的是PP-C管材,该型管材耐酸耐碱抗腐蚀,化学性质稳定,不产生水垢,使用寿命也长,且表面光滑美观。

虽然管道被埋设在混凝土下,但是却可以长期稳定的工作,基本不需要维修,即使发生堵塞,也可以用压缩空气清除。

4)地板供暖系统的管道埋设在混凝土内,而由于混凝土的保温效果很好,即使供暖系统无法正常工作,室内温度也可以在几个小时内基本保持稳定,因此,面积大的住宅非常适合于采用地板供暖系统。

5)为了提高供暖效率,防止用户乱接管道使用供暖系统的循环水,系统的排气装置和接头没有安装在室内,而在分配器内。

6)地板供暖系统对热源的要求不高,使用很方便,当供水回水的平均温度在45℃时,系统能够产生最大的热效率。

2地板辐射供暖系统的施工流程地板辐射供暖系统安装施工时一般要遵循以下施工流程:1)基层找平处理。

施工前,要对地板基层进行平整处理,遇到不平处,用体积比1:2的水泥砂浆找平,平整度偏差可以小于10 mm,以保证管道通畅排气。

2)绝热层、保护层的施工。

供暖系统应该选用热传递效果好的保温材料,如厚度为20 mm-30 mm,容重为20 kg/m3的聚苯乙烯泡沫塑料板。

低温地板辐射采暖施工中常见的问题及对策

低温地板辐射采暖施工中常见的问题及对策

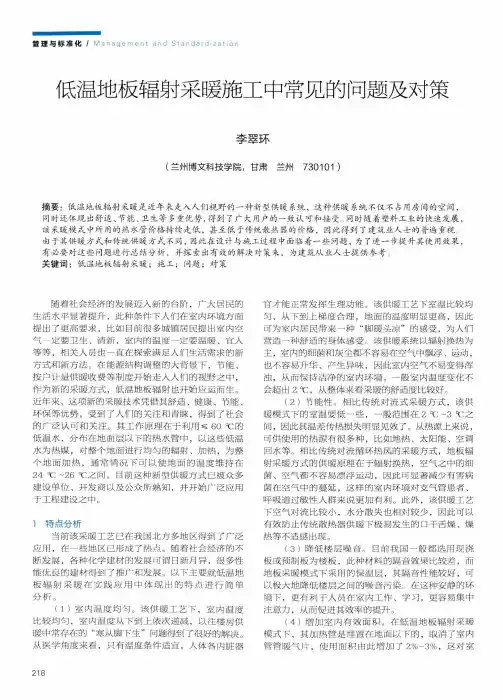

低温地板辐射采暖施工中常见的问题及对策低温地板辐射采暖是近年来一种非常流行的采暖方式。

其具有温度均匀、舒适度高、省电节能等特点,受到越来越多人的欢迎。

但是,做施工也有很多需要注意的问题。

本文将对低温地板辐射采暖施工中常见的问题及对策进行探讨。

问题一:地暖管道漏水低温地板辐射采暖的关键是管道,当地暖管道漏水时会导致采暖不起热或采暖不均匀等问题。

造成地暖管道漏水的原因可能是施工不当、管道质量低劣或者是使用年限较长。

针对这一问题,需要进行管道压力测试,测试时应采取分段试压的方法,以避免测试和使用时出现漏水。

在安装时应注意管道与地面的接触,并且进行防水处理,如安装防水垫,防止管道腐蚀。

同时,还应避免锯、烧管等做法,保证管道的完整性。

问题二:地暖厚度不均匀地暖厚度不均匀可能会导致采暖不起热或采暖不均匀等问题。

地暖厚度不均匀的原因可能是地面不平整、填充不均匀或压实不够。

解决这一问题,可以在施工前先对地面刨平,填充材料时要注意材料的均匀性,并避免填充过厚或过薄。

进行压实时,要注意力度,保证压实均匀。

问题三:地暖打不开地暖打不开的原因可能是进(回)水管阀门关闭或者堵塞、管道漏水、水泵出现故障等。

在出现这一问题时,需要检查阀门是否关闭或堵塞,并对管道进行压力测试,排查是否存在漏水情况。

同时还需要检查水泵是否运转正常,及时更换或修理不良的部件。

问题四:地暖回程温度过高地暖回程温度过高可能是因为地暖系统循环不畅,也有可能是进回水管道连接不当等。

解决这一问题时,可以首先检查地暖系统是否存在管道不通的情况,需要疏通堵塞的管道。

其次,检查管道连接是否正确,如有需更换部件,保证连接合理。

问题五:地暖温度不稳定地暖温度不稳定可能是因为采暖温度无法维持原来的设定,或者温度差异过大等原因。

解决这一问题需要分析问题所在,例如若是设定温度无法维持,可以更换温控仪;若是温度差异过大,可以进行隔层保温等措施。

低温地板辐射采暖的施工需要严格按照规范来进行,同时要注意细节问题,如管道的铺设、压力测试、管道的连接等;如遇到问题,及时进行排查和维修。

地板辐射采暖的常见问题及应对策略

地板辐射采暖的常见问题及应对策略

应 根 据 房 间 用 途 , 间热 工 特 性 , 循 温 度 均匀 分 布 原 则 来 确 定 。 房 遵 ( ) 板 辐射 采 暖与 传 统 散 热 器 或空 调 送 风 采 暖在 传 热 原 理 上 有 1 . 施 工 原 因造 成布 管 间距 不 够 准 确 或不 均 匀 1地 .2 3 所 不 同 , 者辐 射 所 占 比例 大 , 前 而后 者 则 以对 流 方 式 为 主 , 因此 两 种 方 由于 地 暖 盘 管 在 房 问 内来 回 绕 行 , 道 弯 曲有 一 定 的 限 度 , 关 管 相 式 房 间 得 热有 所 不 同 , 统 设 计 也有 诸 多 不 同之 处 。负 荷 确 定 时 若 未 研 究 认 为 弯 曲半 径 不 宜 小 于 5 6倍 管 道 外 径 , 际施 工 中常 常会 掌 握 系 - 实 考 虑 此 区别 。 接 将 对 流 采 暖 负 荷 作 为 辐 射 采 暖负 荷 进 行 计 算 , 同 不 准 此 数 值 而使 得 管 道 间距 不 像 设 计 图纸 画 出 的那 样 规 矩 和 准 确 , 直 相 管 条 件 下 , 射 采暖 时 壁 面 温 度 比 对 流采 暖 时 高 约 2C. 少 了墙 壁 对 人 道 间距 不 均 匀 是 必然 的 , 样 就 会使 得 地 面温 度 分 布 不 均 。 辐  ̄ 减 这 体 的冷 辐 射 . 人 对 室 内 热 环境 的感 受 常 以实 感 温度 来 衡 量 , 感 温 1 集 分 水 器 位 置漏 水 而 实 . 4 度 可 比室 内 环境 温度 高 2c q。 由于 目前 施 工 状 况 , 管 道 施 工 和地 暖( 分 水 器 及 加 热 管) 工 主 集 施 ( ) 热 管间 距 和 填 充 层 厚度 。有 的设 计 人 员 按 参 考 资 料 提 供 的 由不 同施 工 单 位 完 成 , 2加 在此 处 接 头 , 工 时 预 留 高度 偏 差 或 接 头 位 置 施 地 板 散 热 管 直 接 查 取 管 间距 , 至 根 据 经 验 确 定 管 间距 . 忽 略 了其 连 接 不 好 , 甚 而 造成 管 内加 压 时 漏 水 。 这一 点 应 该 引 起 开 发 商 的重 视 , 然 虽 适用条件。 是 修 好 后 才 交 由业 主 使 用 , 若 发 现 漏 水 , 修 时 互 相 推 脱 , 误 时 但 维 耽 ( ) 计 与实 际供 回水 温 度偏 差 设 计 系 统 。供 回水 温 度 与 实 际 系 间 。 3设 统 运 行 中供 回水 温 度 有 偏 差 , 内舒 适 度 就 会 造 成 较 大 差 别 。如 某 工 室 程 设 计 供 回水 温 度 为 5 ℃/ 0C, 内温 度 为 1℃ 。 间 距 为 20 m, 2 应 对 措 施 O 4o 室 8 管 5r a 地 面 层 为 地 转 , 板 散 热 遗 约 16 / 由于 某 种 原 因 供 回水 温 度 改 地 2w m。 21 温 度 过高 . 为 5 ℃/ 5 , 回水 温 差 没有 变 , 工 时 未 做 变 更 , 果 实 际 运 行 时 , 5 4℃ 供 施 结 室 内 温 度 过 高 的原 因 主要 有 三 方 面 , 别 是 设 计 、 济 和 兼 顾 度 分 经 室 内温 度 却 高 达 2 ℃ , 度 升 高 约 5 , 内地 面温 度 也 升 高 了 5 3 温 ℃ 室 ℃左 不 足 。对 于 经济 方 面的 原 因 。 主应 在 购楼 时聘 请 那 些 专 业 人 员 对 楼 业 右。 房 质 量 进 行 检查 。 同时 . 主 还 应 与施 工单 位 或 物 业 部 门进 行 沟 通 和 业 1 . 经 济原 因 .2 1 联 系 . 设 计 基 准 进 行 了解 . 免 设 计 与 工 程 的实 际 情 况 不 符 的 情 况 对 避 有 些 房 地 产 开 发 商 为 了 降低 房 屋 造 价 , 层 高 减 小 , 户 为 了 保 将 用 发 生 。 后 就 是要 对 设 计 人 员 进行 严 格 要 求 , 订 质 量 责 任 书 , 使 用 最 签 若 证 室 内足 够 的净 高 , 的 采 用 减 小 加 热 管 埋 深 ( 减 少 地 面 混 凝 土 垫 有 即 效 果 没 有 达 到 约 定 程 度 , 要 追 求 设 计 人 员 的责 任 , 而 使 设 计 者 能 就 从 层 厚 度) 的做 法 , 的采 用 减 少 地 面 保 温 层 的 做 法 , 者 同 时 减 小 加 热 够 更 加 认 真 的对 待 设 计 工 作 . 系 统 的 运 行 工 况 进 行 合 理计 算 , 择 有 或 对 选 管 埋 深 和 地 面保 温 层 , 样 既 节省 了造 价 又 保 证 了室 内净 高 。 随 着 加 这 出最 为 合 理 的计 划 和 方 案 。 热 管 埋 深 的减 小 , 板 表 面 温 度 、 内空 气 温 度 、 地 室 围护 结 构 内表 面 温 度 22 房 间 温差 大 、 度 分 布 不 均 . 温 就会增加。 首 先 就是 要 合 理 确 定 盘 管 间距 , 据 地 暖 管 管 径 、 负 荷 、 内 设 根 热 室 113 设 计 理 念 存 在 偏 差 .. 计 温 度 、 面做 法 、 回水 平 均 水 温对 其 进 行 合 理 确 定 , 初 步 得 出 盘 地 供 在 由于现在的住宅楼交房不做地 面 , 由业 主 自行 装 修 , 这样 就 会 导 管 间 距 后 , 根 据 实 际 情 况 对 其 进行 调 整 。 再 致 设 计 理 念 与 实 际地 面 做 法 不 一 致 。 比如 设 计 方 案 为 :供 回 水 温 度 其 次 是 地 面材 料 的 问 题 。 地 面 材料 在 很 大 程 度 上 影 响 着 散 热 量 , 5 44 ℃ , 管 问~ 5rm, 内温 度 1o , 木地 板 地 面 考 虑 。 只 将 0/0 盘 20 a 室 8C 按 如 果 散 热 量 出现 了大 幅 度 的 变 化 , 么势 必 会 引起 底 板 表 面 温 度 的 变 那 木 地 板 地 面做 成 地 砖 ,其 它 各 种 情 况 不 变 ,那 么 室 内 温 度 就 会 超 过 化 , 果 不 对 其 进 行 控 制 , 会 使 房 间 的热 舒 适 性 降 低 。 在 有 关 规 程 如 就 2 C 。 4o 中 , 地 表温 度 有 一 个 最 高 值 的 限制 , 对 于 平 均 温 度 , 按 区域 进 行 对 而 则 12 房 间温 差 大 . 确 定 。所 以设 计 人 员 在 进 行 设计 的过 程 中 , 须 要 根 据 房 间 的使 用 功 必 1 . 卫 生 间温 度 偏 低 -1 2 能 对 地 面 材料 进 行 合 理 选 择 。需 要 注意 的是 , 当地 板 辐 射 采 暖 系 统 的 由于卫生问面积较小 , 而且 卫 生 洁 具 位 置 不 宜 盘 加 热 管 , 使 在 即 室 内各 内 表 面之 间 的温 度 差 异较 大 时 , 墙 内表 面 和 辐 射 板 内表 面 之 外 此 处 加 密 加热 管 , 难 以 满 足 设计 温 度 的要 求 , 时 , 能 考 虑 应 设 置 也 这 只 间 的 温 差 就会 增 加 , 而 出 现 热 辐射 的不 对 称 性 , 进 引起 人体 不 适 。 以 所 其 它 供 暖设 备 。 以满 足 房 间 所 需散 热 。 在 满 足 热 负 荷的 前 提 下 , 确 保辐 射 板 表 面 温 度 低 于允 许 范 围。 应 1 - 集 分 水

地板辐射采暖楼地面面层裂缝分析及防治措施

地板辐射采暖楼地面面层裂缝分析及防治措施

地板辐射采暖楼地面面层裂缝分析及防治措施摘要:本文介绍了低温热水地板辐射采暖系统的优点,并对施工过程中地面面层裂缝产生这一质量通病的原因进行了分析,提出了具体的防治措施以及施工过程中应注意的其他事项,经常工程实践效果较好。

关键词:低温热水地板辐射采暖系统;裂缝;防治措施一、地板辐射采暖技术及特点简介低温热水地板辐射采暖系统,简称地辐热采暖,是以温度不高于60 ℃的热水,在埋置于地板下的盘管系统内循环流动,加热整个地板,通过地面均匀地向室内辐射散热的一种供暖方式。

它与传统的散热器供暖系统相比有如下几方面优点:(1)地面温度均匀,室温自下而上逐渐递减,舒适度高;(2)空气对流减弱,有较好的空气洁净度;(3)与其他供暖方式相比,较为节能,节能幅度约为10%-20%;(4)无散热器(暖气片),装修时不受其定位限制,有利于室内内装修,可增加2%-3%的室内使用面积;(5)构造中复合保温层在保温的同时还能起到很好的隔音作用,有利于隔声和降低楼板撞击声。

(构造图见下图)二、地板辐射采暖地面面层裂缝产生及原因分析1、裂缝常见形式初期施工的地板辐射采暖地面,裂缝通常在面层混凝土浇筑后1个月左右陆续发生,大多在内墙角、门洞阳角成45°斜裂缝;南向带阳台的落地门窗室内一侧沿门坎边或离门槛边约20cm处沿房间横向开裂;面积较大的房间(≥20㎡)或进深大(≥5m)的房间中部有纵向或横向裂缝;少数房间沿膨胀缝处有不规则裂缝;部分房间内有不规则空鼓开裂,起砂现象。

2、裂缝产生原因分析(1)门洞及房间阳角45°斜裂缝,原因大多是膨胀缝遇门洞终止,房间阳角处膨胀缝未交圈,在填充面层硬化时该部位因应力集中引起的构造裂缝。

(2)南向大房间中部裂缝及南向阳台门坎边裂缝,原因大多因房间中部未设膨胀缝(面积超过30㎡或长度超过6m应设一道)或门坎边漏设膨胀缝,在阳光照射下,房间地面温度不一(常照阳光处高,照不到处低)引起的温度裂缝。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

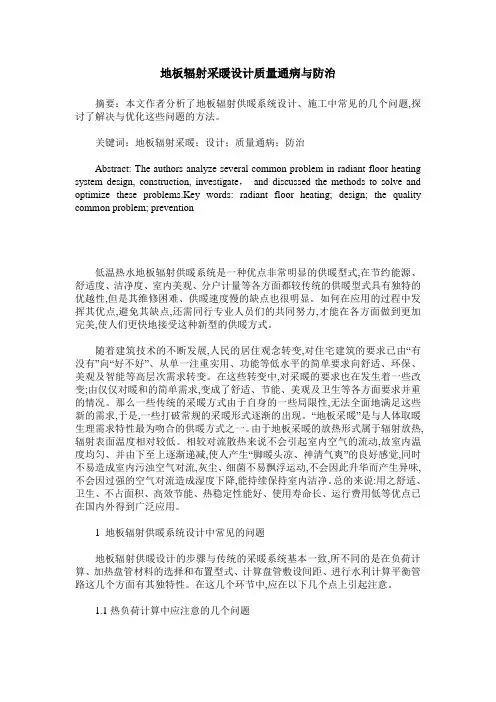

地板辐射采暖设计质量通病与防治摘要:本文作者分析了地板辐射供暖系统设计、施工中常见的几个问题,探讨了解决与优化这些问题的方法。

关键词:地板辐射采暖;设计;质量通病;防治
abstract: the authors analyze several common problem in radiant floor heating system design, construction, investigate, and discussed the methods to solve and optimize these problems.key words: radiant floor heating; design; the quality common problem; prevention
中图分类号:tu7文献标识码:a文章编号:2095-2104(2012)低温热水地板辐射供暖系统是一种优点非常明显的供暖型式,
在节约能源、舒适度、洁净度、室内美观、分户计量等各方面都较传统的供暖型式具有独特的优越性,但是其维修困难、供暖速度慢的缺点也很明显。

如何在应用的过程中发挥其优点,避免其缺点,还需同行专业人员们的共同努力,才能在各方面做到更加完美,使人
们更快地接受这种新型的供暖方式。

随着建筑技术的不断发展,人民的居住观念转变,对住宅建筑的要求已由“有没有”向“好不好”、从单一注重实用、功能等低水平的简单要求向舒适、环保、美观及智能等高层次需求转变。

在这些转变中,对采暖的要求也在发生着一些改变;由仅仅对暖和的简
单需求,变成了舒适、节能、美观及卫生等各方面要求并重的情况。

那么一些传统的采暖方式由于自身的一些局限性,无法全面地满足
这些新的需求,于是,一些打破常规的采暖形式逐渐的出现。

“地板采暖”是与人体取暖生理需求特性最为吻合的供暖方式之一。

由于地板采暖的放热形式属于辐射放热,辐射表面温度相对较低。

相较对流散热来说不会引起室内空气的流动,故室内温度均匀、并由下至上逐渐递减,使人产生“脚暖头凉、神清气爽”的良好感觉,同时不易造成室内污浊空气对流,灰尘、细菌不易飘浮运动,不会因此升华而产生异味,不会因过强的空气对流造成湿度下降,能持续保持室内洁净。

总的来说:用之舒适、卫生、不占面积、高效节能、热稳定性能好、使用寿命长、运行费用低等优点已在国内外得到广泛应用。

1 地板辐射供暖系统设计中常见的问题
地板辐射供暖设计的步骤与传统的采暖系统基本一致,所不同的是在负荷计算、加热盘管材料的选择和布置型式、计算盘管敷设间距、进行水利计算平衡管路这几个方面有其独特性。

在这几个环节中,应在以下几个点上引起注意。

1.1热负荷计算中应注意的几个问题
对于地板采暖系统来讲,由于其特殊性,计算房间采暖热负荷和散热量时,除依据《采暖通风与空气调节设计规范》外,还应结合以下因素对计算结果进行校正。

1.1.1 由于地板采暖放热效率高,在同样的设计条件及保证同等舒适条件的情况下,地板采暖房间的采暖设计温度需降低2℃计算。

1.1.2 不计算敷设加热管道楼板的传热。

垂直相邻各房间,除顶层外,各层均应按房间采暖热负荷扣除来自上层的热量,确定房间所需热负荷。

1.1.3 由于采用分户壁挂炉热源或集中采暖分户热计量的住宅使用采暖系统的灵活性较高,且现在小区的住房空置率也不低,我们在进行热负荷计算时应考虑间歇采暖和相邻房间不采暖时户间传热等因素,房间计算值需适当放大(20~30)%,来确定房间热负荷值;但是该值不计入楼栋总的热负荷。

1.1.4 不同地面材质,散热量不同,为保证室温要求,设计时应尽量按散热量较低的木地板考虑进行计算,用户即使选用其他类材料做地面,也不至于影响采暖效果。

1.1.5 在住宅地板采暖设计中,应考虑家具遮挡等因素而增加的热阻的影响。

1.2 采暖环路设计中应注意的几个问题
1.2.1 经过我们以往项目设计计算的情况来看,由于地暖系统的水温较低,达到同样的放热功率,水流量会增加2~3倍,则水阻力损失要大于散热器采暖系统,户内系统管道总阻力一般在(10~15)kpa左右。

若考虑热量表、恒温阀等管件阀门,则户内系统总阻力可达到(30~50)kpa。

加热管水系统局部阻力约占户内系统总阻力的10%左右。

1.2.2 设计时应特别注意的是环路合理划分,尽量做到一个房间一个环路,分室控制,同一分室、集水器上各个环路的长度不能相
差太大,一般不超过10%。

以免水力失调,造成有的环路冷热不均。

同时每个环路管长不大于120米,采用壁挂炉的系统每个环路管长不大于80米。

管内流速不得小于0. 25m/s,否则容易产生气塞现象。

管材在地下铺设不应有接口。

1.2.3 加热盘管尽量杜绝“s”型与“u”型布置,宜采用回字形布置,以减少管道加热后的应力集中;且加热盘管宜在靠外墙处适当减小间距,房间中间处则适当加大间距。

1.2.4 地面加热盘管管间距一般控制在100~350mm,过密则地
面容易开裂,且地面温度过高,影响舒适感,局部过密处在管上加设钢丝网;过稀则地面温度的均匀性无法保障。

1.2.5 尽量考虑将生活冷、热水管布置在地暖结构保温层以下,可以避免管线相互穿越。

1. 3材料的选择
1.3.1 加热盘管的选择
地暖系统的寿命主要是由地暖管材来决定的。

由于地暖主要管道被混凝土覆盖,属于隐蔽工程,加之系统中通过的是最高60摄氏度的热水,这就意味着当地暖管出现爆管现象时,户内及楼下住户
的装修将随之被破坏,且地暖管的维修也十分困难。

因此,地暖系统的加热管要求比普通建筑用的塑料管更高、更严。

系统对加热管的种类、品质、质量要进行严格的选择。

目前国内地板采暖较为常用的管材为pe-x管、pe-rt管、pb管.这三种采暖管材特性及比较如下:
1.3.1.1 pe-x管具有力学性能好、耐高温和低温性能好等优点,缺点是该管材不能用热熔焊接的方法连接和修复,只能采用金属管件机械连接,存在一定的漏水几率问题,特别是地暖工程中须严格控制泄漏率,且不具备可维修性的情况下,采用该种材料的管道在铺设安装及地面装修中要格外小心。

1.3.1.2 pe-rt耐热聚乙烯管不仅耐高温和低温性能好,同时具有热塑性能,可热熔连接、在地暖工程应用中具备可维修性,地面装修中一旦地暖管材打坏,可迅速修复。

是具有安全性、环保性的产品。

1.3.1.3pb聚丁烯管具有承压高,耐温高和低温性能好的特
点,pb管同样具有可回收性,不污染环境,具有较高的环保性,同时具有热塑性能,可热熔连接与修补,安全、可靠。

1.4 地暖设计时与各专业协调应考虑的问题虽然地板采暖不占用室内面积,但对层高会有一定影响,同时设计的时候需要先对建筑、结构、水电各专业有个协调的过程。

1.4.1 建筑专业各楼层板面标高需降低100mm,以保证建筑设计时楼梯踏步、窗台高度等数据的正确。

1.4.2 由于楼板上增加100mm厚的c15豆石混凝土的荷载,结构专业在设计时需考虑这部分的荷载。

1.4.3 地板采暖对水专业影响不大,但是电气专业建议各种线路不要在地面敷设,而改为顶棚及墙面敷设。

2 地板辐射供暖系统施工中常见的问题
地板辐射供暖系统中,施工也是不容忽视的环节,在地板辐射供暖系统施工中应特别注意以下几点:
2.1 试压及排水
地暖管道在安装前必须先进行水压强度试验,试验压力0. 8mpa,保证管道无泄漏才可进行安装。

安装完毕后对整个系统进行水压试验;合格后才能进行混凝土覆盖,覆盖时管道在加热盘管充压0.
6mpa的情况下进行;在充压0. 4mpa的情况下养护,养护期满后才可泄压。

需要注意的是由于地板辐射供暖系统试压后无法将水完全排掉,而是有一部分水留在加热盘管中,冬季施工时,为了防止因无法排出的水结冰而冻坏整个加热盘管,因此在试压或冲洗后,应采用压缩空气将加热盘管中的水全部吹出,以保护管路。

2.2 地板预留伸缩缝
为了确保地面在供暖工程中正常工作,各房间靠墙根处、过门洞处、房间的跨度大于6米处、应均需设地面伸缩缝,缝宽以≥5mm为宜,且加热盘管穿越伸缩缝时,应设长度不小于400mm的柔性套管。

3 结束语
地面辐射供暖以其节能、舒适的优点必然将成为供暖系统的发展方向。

但是由于它毕竟与传统的供暖方式不同,设计与施工人员对其独特的系统形式及施工工艺的不了解、造成了在设计、施工以及使用中中出现了一些问题,如负荷计算、管道材料选择、地板加热盘管的间距、管路布置型式、塑料管热胀性、地面混凝土的覆盖等等。

在此本人就设计及施工中遇到的几个问题,进行分析探讨。

参考文献:
[1] 陆耀庆等.实用供热空调设计手册(第二版),中国建筑工业出版社.
[2] 地面辐射供暖技术规程jgj142—2004.
[3] 王子介.地板供暖及其发展方向.。
