为高速ADC选择最佳的缓冲放大器

合集下载

ADC输入级(缓冲器)问题与ESD

ADC输入级(缓冲器)问题与ESD

实例:/Analogpassive/20070506040237.htm /Analogpassive/200705201038441.htm /Analogpassive/200710271212531.htm当开关设在位置1时,采样电容器被充电至采样节点的电压(在该例中为VS),然后开关切换至位置2,此时采样电容器上累积的电荷被转移至采样电路的其它部分。

这一过程不断反复。

上述不带缓冲器的开关电容器输入可引起严重的系统级问题。

例如,将采样电容器充电到适当电压所需的电流必须由连接到模数转换器输入端的外部电路提供。

当电容器切换到采样节点(图1中的开关位置1)时,对电容器进行充电需要大电流。

这一瞬态电流的大小是采样电容器容值、电容开关频率和采样节点电压的函数。

这个开关电流由下式表示:Iin=CVf其中,C为采样电容器的电容值,V为采样节点上的电压(本例中用VS表示),f为采样开关进行开关操作的频率。

这个开关电流会在采样节点产生较高的电流尖峰(图1)。

当设计模数转换器前端的模拟电路时,必须考虑这个开关电流的影响。

由于该电流可以通过任何电阻,所以将产生压降,在模数转换器的采样节点处产生电压误差。

如果转换器的输入端有高阻抗传感器或高阻抗滤波器相连,那么这个误差将非常大。

例如,假设电阻器被放置在模数转换器的前端,以隔离传感器并增强静电放电(ESD)保护功能(图2)。

在本例中,采样电容器的容值为10pF,开关频率为1MHz。

利用上式计算可得,瞬态电流约为25?A。

当这个瞬态电流通过10k?的电阻器时,采样节点上将会产生250mV 的电压误差。

由于采样节点可能被安排在下一个采样周期之前,因此这是最差情况下的近似值。

该建立时间取决于由10kΩ电阻器和采样电容器构成的RC时间常数,以及模数转换器输入端的寄生电容。

寄生电容可能是由模数转换器的导线、电路板上的走线长度以及内部MOS开关电容造成的。

此外,可能需要一个外部缓冲器电路来提供必需电流,并确保采样节点能被正确设置,从而保持转换器的线性特性。

放大器与开关电容ADC接口的匹配方法

放大器与开关电容ADC接口的匹配方法

放大器与开关电容ADC接口的匹配方法简介在现代无线接收器设计中,高采样率的模数转换器(ADC) 通常被用作中频复合调制信号的采样。

基于CMOS 开关电容的ADC 因其低成本和低功耗而成为这类设计的首选。

这类ADC 的前端为非缓冲型,直接耦合至采样网络,所以ADC 的输入阻抗会随时间(跟踪和保持模式切换时)变化,这就对驱动ADC 的放大器提出了挑战。

为了在驱动ADC 的同时获得极小的噪声和信号失真,有必要设计一种无源网络接口,实现宽带噪声抑制和采样保持阻抗的变换,从而为驱动放大器提供一个更匹配的负载阻抗。

本文将介绍如何在多个常用IF 频率下采用谐振法将采样保持阻抗变换为可预测性的负载,从而更精确地设计抗混叠滤波器。

为了降低功耗,开关电容ADC 省掉了ADC 前端中的缓冲。

ADC 采样保持放大器电路(SHA)由输入开关、输入采样电容、采样开关和放大器构成,如图1 所示,输入开关直接连接着驱动器和采样电容。

输入开关闭合时(跟踪模式),驱动电路给输入电容充电。

输入开关断开时(保持模式),驱动电路与输入电容分离。

该ADC 的跟踪模式和保持模式的时间大致相等。

在SHA 跟踪模式下的ADC 输入阻抗与SHA 保持模式下的ADC 输入阻抗是不一样的,这就很难使ADC 输入阻抗与驱动器电路始终匹配。

ADC 在跟踪模式下,输入开关闭合,因此该模式下的输入阻抗与驱动器电路应保持匹配。

输入阻抗随频率的变化主要取决于采样电容以及信号通道中的寄生电容。

为精确匹配阻抗,应对输入阻抗的频率相关性有所了解。

如图2 为AD9236 在0 至1 GHz 的输入频率下输入阻抗随频率变化的曲线图。

图2 中,蓝色曲线和红色曲线分别表示ADC 输入SHA 在跟踪模式和保持模式下的输入阻抗虚部值(右纵轴)。

可见,频率100 MHz 时,虚部阻抗会在。

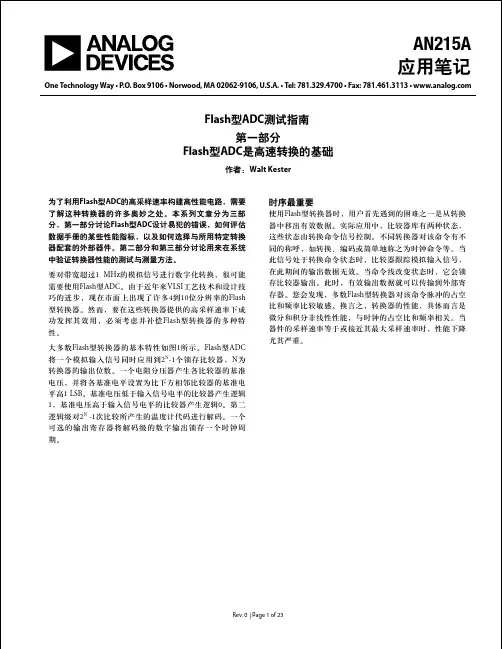

Flash型ADC测试指南

Flash型ADC测试指南

One Technology Way • P .O. Box 9106 • Norwood, MA 02062-9106, U.S.A. • Tel: 781.329.4700 • Fax: 781.461.3113 • AN215A 应用笔记作者:Walt Kester为了利用Flash 型ADC 的高采样速率构建高性能电路,需要了解这种转换器的许多奥妙之处。

本系列文章分为三部分,第一部分讨论Flash 型ADC 设计易犯的错误,如何评估数据手册的某些性能指标,以及如何选择与所用特定转换器配套的外部器件。

第二部分和第三部分讨论用来在系统中验证转换器性能的测试与测量方法。

要对带宽超过1 MHz 的模拟信号进行数字化转换,很可能需要使用Flash 型ADC 。

由于近年来VLSI 工艺技术和设计技巧的进步,现在市面上出现了许多4到10位分辨率的Flash 型转换器。

然而,要在这些转换器提供的高采样速率下成功发挥其效用,必须考虑并补偿Flash 型转换器的多种特性。

大多数Flash 型转换器的基本特性如图1所示。

Flash 型ADC 将一个模拟输入信号同时应用到2N -1个锁存比较器,N 为转换器的输出位数。

一个电阻分压器产生各比较器的基准电压,并将各基准电平设置为比下方相邻比较器的基准电平高1 LSB 。

基准电压低于输入信号电平的比较器产生逻辑1,基准电压高于输入信号电平的比较器产生逻辑0。

第二逻辑级对2N -1次比较所产生的温度计代码进行解码。

一个可选的输出寄存器将解码级的数字输出锁存一个时钟周期。

Flash 型ADC 测试指南 第一部分Flash 型ADC 是高速转换的基础时序最重要使用Flash 型转换器时,用户首先遇到的困难之一是从转换器中移出有效数据。

实际应用中,比较器库有两种状态,这些状态由转换命令信号控制。

不同转换器对该命令有不同的称呼,如转换、编码或简单地称之为时钟命令等。

当此信号处于转换命令状态时,比较器跟踪模拟输入信号,在此期间的输出数据无效。

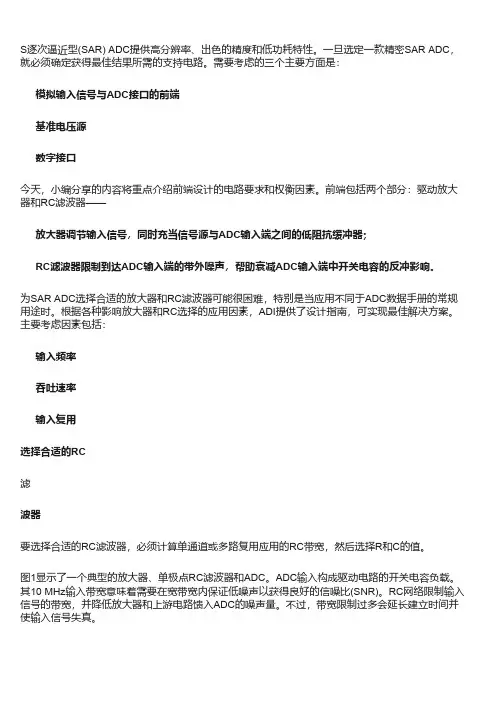

ADC前端放大器和RC滤波器设计

ADC前端放大器和RC滤波器设计
其中, = 1/f峰峰值噪声电压,N = 放大器电路噪声增益。 总噪声为以上两个噪声的和方根:
为将驱动器噪声对总SNR的影响降至最低,此总噪声应为ADC噪声的¹⁄ 左右。根据目标系统的SNR 要求,可能还允许更高的噪声。例如,如果ADC的SNR为91 dB, VREF = 5 V,则总噪声应小于或 等于
图9. 不同输出电压水平下失真与频率的关系
裕量,即放大器最大实际输入/输出摆幅与正负电轨之差,也可能影响THD。放大器可能具有轨到轨 输入和/或输出,或者要求最高1 V甚至更大的裕量。即便是轨到轨输入/输出,如果工作信号电平接 近放大器的供电轨,也将难以获得良好的失真性能。因此,最好应选择让最大输入/输出信号远离供 电轨的电源电平。考虑一个0 V至5 V输入范围的ADC,采用ADA4841-1放大器驱动,需要将ADC的 范围提高到最大。该放大器具有轨到轨输出,对输入有1 V的裕量要求。如果用作单位增益放大器, 则至少需要1 V的输入裕量,正电源至少必须是6 V。输出为轨到轨,但仍然只能驱动到地或正供电 轨的大约25 mV范围内,因而需要一个负供电轨,以便一直驱动到地。为了给失真性能留有一定的 裕量,负供电轨可以是–1 V。
图1. 典型放大器、RC滤波器和ADC 在建立ADC输入和通过优化带宽限制噪声时所需的最小RC值,可以由假设通过指数方式建立阶跃输 入来计算。要计算阶跃大小,需要知道输入信号频率、幅度和ADC转换时间。转换时 间,tCONV (图2)是指容性DAC从输入端断开并执行位判断以产生数字代码所需的时间。转换时间 结束时,保存前一样本电荷的容性DAC切换回输入端。此阶跃变化代表输入信号在这段时间的变化 量。此阶跃建立所需的时间称为 "反向建立时间"。
图8. ADA4841-1的失真与频率的关系 图中显示的不是总谐波失真,而是一般最为重要的二次和三次谐波成分。 ADA4841-1的噪声非常小,失真特性优异,足以驱动18位ADC到大约30 kHz。当输入频率接近100 kHz或更高时,失真性能开始下降。为在高频时实现低失真,需要使用功耗更高、带宽更宽的放大 器。较大的信号也会降低性能。对于0 V至5 V的ADC输入,失真性能信号范围将提高到5 V p-p。从 图8所示的失真图可看出,这将产生不同的性能,因此放大器可能需要测试,以确保它满足要求。图 9比较了多个输出电压水平的失真性能。

了解ADC信号链中放大器噪声对总噪声的贡献

了解ADC信号链中放大器噪声对总噪声的贡献

了解ADC信号链中放大器噪声对总噪声的贡献简介当模数转换器(ADC)的模拟输入被驱动至额定满量程输入电压时,ADC提供最佳性能。

但在许多应用中,最大可用信号与额定电压不同,可能需要调整。

用于满足这一要求的器件之一是可变增益放大器(VGA)。

了解VGA如何影响ADC的性能,将有助于优化整个信号链的性能。

本文分析一个采用双通道16位、125/105/80 MSPS、流水线ADCAD9268和超低失真中频VGAAD8375 的电路中的噪声。

信号链包括一个VGA(在+6 dB增益设置下使用)、一个五阶巴特沃兹低通滤波器(–3 dB滚降频率为100 MHz)和ADC。

本文将给出放大器和滤波器的噪声计算,因为这些噪声决定ADC在目标频段内的动态性能。

问题许多采用高速ADC的实际应用都需要某种驱动器、放大器或增益模块,用以将输入信号缩放到满量程模拟输入范围1,确保获得最佳信噪比 (SNR)和无杂散动态范围(SFDR)。

此外,差分放大器也可以将单端信号转换为差分信号来驱动ADC。

这些器件都是有源器件,因而会增加ADC前端的噪声。

此噪声在工作带宽内的积分会降低转换性能。

针对具体应用,适当ADC的选择取决于许多因素,包括:模拟输入范围输入频率/带宽所需分辨率/SNR所需SFDR某些应用同时要求高动态范围和高分辨率。

AD9268在70 MHz中频提供78.2 dBFS(dB相对于满量程)的SNR和88 dBc的SFDR,非常适合此类应用。

在系统层面,ADC前端可以使用放大器、变压器或巴伦,但使用放大器的实现方案最为常见。

使用放大器的原因可以是下面的一条或几条:为输入信号提供增益以提高ADC分辨率。

缓冲或变换输入源与ADC之间的阻抗。

将单端输入信号转换为差分输出信号。

AD8375 VGA可以用来将单端信号转换为差分信号,同时它能在不同增益设置下保持高线性度和一致的噪声性能。

这些特性使它成为在较高中频下驱动ADC的上好选择。

运放的选择及在ADC中的应用

运放的选择及在ADC中的应用

运算放大器是模拟电路设计中非常重要的电子元件。

在传感器采集电路设计以及其他模拟信号调节设计中应用很广。

因此有必要就如何选择运放的问题进行一次整理。

除了对运放参数指标的整理外,本文还以某个ADC等为例,详细讲述了如何结合当前系统实现运放的合理应用。

笔者功力有限,文中不周之处,请不吝赐教。

运放的产生与内部工作原理在此不作阐述,具体详情可查看任何模拟电路书籍。

下文将对运放的功能与分类、输入、输出性能指标、噪声与电源理论以及运放实例应用等四部分逐一说明。

一、运放的功能与分类从工程上讲,按照集成程度来讲,运放一般可分为独立运放芯片和内含分立元件的运放,如图1所示。

独立运放具有一般运放的所有功能,具体功能可根据使用者的需要,配合外部分立元件自行设计。

内含分立元件的运放芯片,可选择的输出方式会被限制为特定的几种,当在输出效果上会比独立的运放好很多。

内含电阻的运放ina133独立运放OPA130图1以图1的两个片子为例,ina133的应用电路为图2所示。

如果对ina133的2,3引脚外部再连接25K电路使其变成1/2倍数电路,则精度会大大增加。

由原有的1-2mv变为几十mv。

(笔者所做实验片子类型不多,在此仅表述现象)图2运放的功能一般可分为以下四个:放大器:主要用于改变信号的幅度。

缓冲器:隔离输入输出,完成阻抗匹配(输入端高阻,输出端低阻),一般用于ADC的设计,当然在其他三类功能中也能体现。

滤波器:设计不同类型的滤波器,消除信号源以外的其他干扰和噪声。

现在集成度滤波器很多,只需要外部配备电阻,选择滤波的频率范围即可。

其他各种运放功能:积分、微分、乘法、对数等等。

对于ADC设计而言,前三种功能根据具体面向对象都有所涉及。

主要以缓冲器为主,缓冲器作为ADC的一部分,除了缓冲以外,同时还承担着放大器的工作。

常见ADC运放与AD的匹配环节,运放作为放大器只做跟随器设计,当然也有缩小信号的设计等。

除了上述分类以外,运放也可以按照反馈方式分为:电压反馈与电流反馈两种,记作VFA与CFA。

如何为ADC选择最合适的基准电压源放大器(最全)word资料

如何为ADC选择最合适的基准电压源放大器(最全)word资料

如何为ADC选择最合适的基准电压源放大器(最全)word资料主题: 驱动精密ADC:如何为您的ADC选择最合适的基准电压源和放大器?精彩问答:[问:callhxw]如何评定一颗ADC非线性?丢码?[答:Jing]you can use ADC"s INL and DNL parameter to evaluate the non-linearity and you can also use ENOB parameter to check code loss. Thanks!Generally ENOB releated with ADC"s SNR[2020-2-28 10:32:08][问:吉星]在差分输入时,不考虑直流,使用差分放大器和变压器哪个更好.[答:Mariah]Transformer is better for the better noise and distortion performance, especially in very high frequencies.[2020-2-28 10:32:14][问:Jane Yang]请问应如何处理板级噪声对于高精度AD的影响?特别是输入部分的噪声?[答:Jing]This is a good question and it"s very difficult to answer. Generally, You should consider all the input noise derived from sensor/AMP/BUFFER. You can also use a LPF to reduce the input noise. Remember the BGP of AMP should be 100x of ADC"s throughput. Thanks![2020-2-28 10:34:30][问:石林艳]AD变换的参考基准源很重要,对模拟供电电源和数字供电电源的要求也很高吗[答:Rui]模拟供电电源,和数字供电电源相对基准源来说,精度要求相对较低,一般情况下用10uF的电容和0.1uF滤波即可。

用差分放大器来驱动高速ADC

用差分放大器来驱动高速ADC

为 了适 应市场的发展 ,各家公司纷
I——— _ —一 VOD 1~0=1
( MI 是高 度免疫的 。 E ) 一个 干扰源对 差 独 立 地 被 差
VEE

分信 号对的每 一端 影响都 是相 同的 。因 分 电 压 控 图 2差分 输出 电压摆
差分输出结果 V Dpp 一 - ) 2 EO tu O - =1 (1 = XS up t
见 ) 要以数 百兆赫 兹 的频率 和高达 1 的 第 三 ,单 端 输 入 系统 的 信 号 要依 靠 虚 出电压 摆动 ( 图 2 。这其 中的道理也 6位
分辨 率来进行 采样工作 。这样 ,选择 与 地 ,而 差 分 信 号就 不 需 要这 样 一 个 虚 不复杂 ,输 出端的两 电压为反相 ,其差 倍 其 相 匹配的 驱动 器来充分 发挥 其潜 力 , 地 ,增加 了双极 型信号的保真 度和稳 定 值 当然是单 端输 出的 2 了。
信号 。
Vo d= V out Vot - u - ̄2 V + 2 Vi…
号的 器件 ,同运算放大 器一样 ,它能接
() 3
从式 ( )中可 以看 出, 数阶被消 3 偶
简单 地讲 , 分信号就 是两个相 关 收双 端 输 入 ,不 同的 是 它具 有 双 输 出 差 去 了。 信号 的差值 ,本文 介绍 的是 电压差分 信 端 ,而不像运 算放大 器只有单端 口。在 号 ,它 已经广 泛的用 于音频 、数据传输 差 分 放 大 器 和电话中 。虽然 比单端输入 信号 系统 要 中,其输 出 复 杂 ,但 差 分信 号 系 统 的优 点 是 明 显 共 模 电 压 的。 第一 ,差分 信 号 对 外部 电磁 干扰 ( 。 V。 )能

高速ADC及其在宽带数字接收机中的应用

高速ADC及其在宽带数字接收机中的应用

对本文后面给出的具体应用实例, 在设计过程中, 首先选择 2 至 4 倍 f u 的采样频率开始, 根据系统的
·30·
遥 测 遥 控
2005 年 3 月
要求选择抗混叠滤波器和高速ADC。本系统也基于这一原则设计, 针对系统带宽 250M H z, 即有用信号 f u 可能在DC 至 250M H z 范围内, 选择采样率约 3 倍于有用信号频率, 即 f s 为 800M H z。 2. 2 孔径抖动
0. 5f s
fs
(a)
0. 5f s
fs
(b)
图2 基带抗混叠滤波器过渡带对 系统动态特性的影响
抗混叠滤波器过渡带的陡度要求和采样率之间进行权衡。 选择较高的采样率, 可降低过渡带的陡度要求
(从而降低了滤波器的复杂程度) , 但这要以高速ADC 和高数数据处理为代价。图 2 (b) 示出了在相同的截 止频率的动态范围的条件下, 增加采样率后的效果。
2. 3 ADC 的失真和噪声 实际的采样ADC 包括内部
集成的采样保持器, 不论其结构 如何不同, 均具有如图 4 中所示 信道部分 的噪声和失真源。 信道部分抗混
叠滤波器的不理想, 驱动放大器 的噪声和失真以及直流耦合时的
温漂、交流耦合造成的阻抗变化
等都会使送入 ADC 的采样信号 ADc 质量变差; 宽频带模拟前端放大 器产生的宽频带噪声、非线性失
0. 5f s
fs
1. 5f s
2f s
频率
的信号或镜像。 当 f u 超过 zone1 区时, 其镜像 f s- f u 仍落在 zone1 区, 从图 1
图1 对模拟信号f u以f s采样率采样出现的镜像
看出, 如果无用的信号出现在 zone1 区, 势必产生混叠频率。这与模拟信号的混叠过程类似, 为了去除奈奎

如何挑选一个高速ADC

如何挑选一个高速ADC

如何挑选一个高速ADC
高速ADC的性能特性对整个信号处理链路的设计影响巨大。

系统设计师在考虑ADC对基带影响的同时,还必须考虑对射频(RF)和数字电路系统的影响。

由于ADC位于模拟和数字区域之间,评价和选择的责任常常落在系统设计师身上,而系统设计师并不都是ADC专家。

还有一些重要因素用户在最初选择高性能ADC时常常忽视。

他们可能要等到最初设计样机将要完成时才能知道所有系统级结果,而此时已不太可能再选择另外的ADC。

影响很多无线通信系统的重要因素之一就是低输入信号电平时的失真度。

大多数无线传输到达ADC的信号电平远低于满标度输入范围。

为确保多路传输信号的功率同时汇集到ADC输入时不发生压缩,信号链路的前端增益被设计成稍微低于ADC的满标度范围。

然而,几乎所有高速ADC都保证其SFDR性能在输入电平从满标度的-1dB。

此外,大多数数据表都有宽输入幅度范围内典型的SFDR图。

用户应该仔细观察该曲线,核实运行是否稳定和是否可预知。

低输入幅度上存在任何大步进或锯齿特性都表明ADC转移函数中的系统非线性。

由于转移函数线性度和低输入电平失真密切相关,对最大积分非线性(INL)有严格保证的ADC在低输入幅度上一般会有更稳定的失真性能。

提高adc输入阻抗的方法

提高adc输入阻抗的方法

提高adc输入阻抗的方法摘要::1.了解ADC输入阻抗的重要性2.提高ADC输入阻抗的方法a.缓冲器电路b.运算放大器c.滤波器设计d.电阻分压3.总结与展望正文:正文:在现代电子测量和控制系统的设计中,ADC(模数转换器)的输入阻抗是一个关键参数。

高输入阻抗可以降低对输入信号源的要求,提高测量精度和系统的稳定性。

本文将介绍几种提高ADC输入阻抗的方法。

首先,让我们了解一下ADC输入阻抗的重要性。

ADC的输入阻抗决定了它对输入信号的吸收能力,较高的输入阻抗意味着ADC对输入信号的干扰较小,能够更准确地捕捉到有效信号。

在实际应用中,由于各种原因,如电路噪声、电源波动等,ADC的输入阻抗可能会降低,从而影响系统的性能。

接下来,我们来讨论如何提高ADC的输入阻抗。

a.缓冲器电路:在ADC的输入端添加缓冲器电路,可以提高ADC的输入阻抗。

缓冲器电路能够隔离ADC与输入信号源之间的交互,降低输入阻抗对信号源的影响。

常见的缓冲器电路有运放缓冲器和晶体管缓冲器。

b.运算放大器:在ADC输入前端使用运算放大器,可以提高ADC的输入阻抗。

运算放大器具有高输入阻抗和低输出阻抗的特点,能够有效地驱动ADC。

在设计中,可以选择输入阻抗较高的运算放大器,并通过反馈网络调整放大器的输出,以满足ADC的输入要求。

c.滤波器设计:在ADC输入端设计滤波器,可以提高ADC的输入阻抗。

滤波器可以去除高频干扰和噪声,保留有用信号,从而降低对输入阻抗的要求。

常见的滤波器有低通滤波器和带通滤波器。

在设计滤波器时,应注意选择合适的截止频率和滤波器阶数,以平衡滤波效果和系统性能。

d.电阻分压:在ADC输入端使用电阻分压器,可以提高ADC的输入阻抗。

电阻分压器可以将输入电压降低到ADC的输入范围,同时降低输入阻抗。

在选择电阻分压器时,应注意选择合适的电阻值,以满足ADC的输入要求和信号传输性能。

最后,总结一下提高ADC输入阻抗的方法。

通过在ADC输入端添加缓冲器电路、使用运算放大器、设计滤波器和电阻分压器等方法,可以有效地提高ADC的输入阻抗。

如何选择最佳ADC

如何选择最佳ADC

如何选择最佳ADC
在本文中,我们在驱动SAR(逐次逼近寄存器)ADC的情况下将考虑一下这些问题。

SAR ADC在模数转换器世界中被广为使用。

一般而言,这类ADC 介于高分辨率、低速Δ-Σ(增量累加)ADC和高速、较低分辨率的流水线型ADC之间。

凭借其无延迟特性,在很多应用中,SAR ADC常常是比Δ-Σ ADC和流水线ADC更好的选择,这些应用包括:具有多路复用信号的应用,在任意空闲周期之后需要实现准确首次转换的应用(如自动化测试设备),以及ADC位于需要快速反馈的环路内的应用。

在大多数情况下,传感器的输出都不能直接连接到SAR ADC的输入。

需要一个放大器来获得最佳的SNR(信噪比)和失真性能。

SAR ADC将输入采样至内部电容器上,并以逐次二进制加权序列对输入电压与基准电压进行比较。

当连接至采样电容器的开关打开时,由于采样电容器与输入节点的电压不匹配,电荷被注入输入节点。

在放大器和ADC之间放置了一个简单的单极RC滤波器。

除了能够滤除高频噪声和混叠分量,它还能够帮助吸收。

射频信号的ad、da电路设计

射频信号的ad、da电路设计

射频信号的AD/DA电路设计一、概述射频(Radio Frequency,RF)技术在现代通信、雷达、无线电等领域中起着关键作用。

在RF系统中,模数转换(Analog-to-Digital,AD)和数模转换(Digital-to-Analog,DA)电路扮演着重要的角色,它们负责将模拟射频信号转换为数字信号或将数字信号转换为模拟射频信号。

由于射频信号的特殊性,AD/DA电路的设计面临着诸多挑战,本文将对此进行深入探讨。

二、射频信号的特点1. 高频率:射频信号通常工作在MHz至GHz的频率范围,远高于一般的信号频率。

2. 高频宽:射频信号的频率带宽通常较大,需要AD/DA电路能够满足宽频带的转换需求。

3. 高动态范围:射频信号的动态范围较大,通常要求AD/DA电路具有较高的分辨率和动态范围。

三、AD/DA电路设计的关键问题1. 信噪比(Signal to Noise Ratio,SNR):射频信号的弱信号部分很容易受到噪声的影响,AD/DA电路需要具有较高的信噪比,以保证信号的准确性和可靠性。

2. 高速采样:由于射频信号的高频率特性,AD/DA电路需要具有较高的采样速度,以保证对信号的准确采样和重建。

3. 宽频带设计:AD/DA电路需要能够支持射频信号的宽频带特性,包括高频率下的线性度和带宽。

4. 功耗和集成度:射频系统通常对功耗和集成度有较高的要求,AD/DA电路需要在保证性能的同时尽可能降低功耗和提高集成度。

四、AD电路设计1. 高速ADC芯片选择:针对射频信号的高频率和高速采样要求,需要选择合适的高速ADC芯片,比如ADI的AD6676、ADI的AD9201等。

2. 时钟管理:射频信号的高频率要求AD电路具有较高的时钟稳定性和抖动抑制能力,需要对时钟进行精密设计和管理。

3. 输入阻抗匹配:射频信号的输入阻抗通常较低,需要进行良好的输入阻抗匹配,以保证信号的准确采样。

4. 前端放大器设计:针对射频信号的弱信号特性,通常需要在AD电路前端设计放大器进行前置放大。

高速电路设计指南2020071516540002

高速电路设计指南2020071516540002

简介通常来说,高速电路是指电路处理的信号频率足够高使得传输线对该频率表现的阻抗足以对信号产生影响,工作在这种频率上的电路。

《高速电路设计指南》以ADI官方网站的技术文章和模拟对话为基础资料来源整理成册。

从设计实践角度出发,介绍在高速电路设计中需要掌握的各项技术及技能。

ADI智库是ADI公司面向中国工程师打造的一站式资源分享平台,除了汇聚ADI官网的海量技术资料、视频外,还有大量首发的、免费的培训课程、视频直播等。

九大领域、十项技术,加入ADI智库,您可以尽情的浏览收藏、下载相关资源。

此外,您还可一键报名线上线下会议活动,更有参会提醒等贴心服务。

目录终结高速转换器带宽术语 (3)高速转换器:内涵、原因和原理概述 (8)高速差分ADC驱动器设计指南 (16)高速放大器测试需要足够多的数学知识以使巴伦运转! (44)高速DAC宽带输出网络知识与设计 (52)高速ADC的电源设计 (57)低频和高频电路接地 (66)了解JESD204B规范的各层——从高速ADC的角度出发 (74)高速模数转换器精度透视 (83)第一部分 (83)第二部分 (89)高速ADC PCB布局布线规则 (103)第一部分 (103)第二部分 (103)第三部分 (104)第四部分 (105)高速ADC PCB布局布线技巧 (106)终结高速转换器带宽术语有很多令人困惑的规格都与转换器带宽有关。

为了在新的设计中选用适当的转换器,我应当使用什么带宽术语呢?开始一个新设计时,需要决定的首要参数就是带宽。

带宽为设计指明方向,引导设计人员开辟通往成功之路。

本质上有三类前端可供选择:基带型、带通或超奈奎斯特型(有时也称为窄带或子采样型——基本上不会用到第1奈奎斯特区)以及宽带型,如图1所示。

前端的选用取决于具体应用。

图1. 基带、带通与宽带,F SAMPLE =200MSPS。

基带设计要求的带宽是从直流(或低kHz/MHz区)到转换器的奈奎斯特频率。

高速ADC:防止前端冲突

高速ADC:防止前端冲突

高速ADC:防止前端冲突末端应用中的趋势表明:OEM们仍在追求更高的速度和分辨率以及更低的失真、损耗及更小的尺寸和更低成本。

但转换器设计者并没有为满足客户的这些需求开发出全新的架构,实际上也很少有设计者这么做。

相反,现有架构的发展已经远远超出了其发明者的想象,继续在IC业的一个竞争非常激烈的领域中快速发展。

趋势这种发展一直是很迅速的。

例如,在EDN杂志的最近一次高速ADC调查中,正在出售的最快速12比特转换器是AnalogDevices公司的AD9433(参考文献1)。

AD9433运行速度是125MS/s,功率是1.25W,带宽是750MHz。

而在我们目前的调查中,至少有5家制造商已在提供速度范围在125MS/s~1GS/s的器件,分辨率与速度有关,为8比特~14比特。

前次调查情况是,最快的转换器多数是建立在基于SAR(逐次逼近寄存器)的架构或流水线架构上的。

长期以来一直是大学研究课题的高速Δ-Σ结构,正开始填补SAR在商用市场中留下的空白。

随着厂商以迅猛的速度“争当第一”,产品推出的速度似乎正在加快。

糟糕的是,在产品发布后的几个季度,厂商提供的只是一些初步的数据表。

初步的数据表并非只有坏处。

实际上,它们帮助IC制造商和早期采用产品的客户更快地开始合作。

但是,有些数据表有多个修订版(有时多达8个以上),使人们在获得IC样品时,很难以无差错的方式来做设计。

另一方面,与过去几年相比,制造商们时常玩的规格游戏不那么流行了,至少不那么明显了。

多数数据表规定了最重要参数的最低和最高性能限度,有些是在IC的整个工作温度范围内规定这些限度。

最低ENOB(有效比特数)规格较常见,但仍然不普遍。

缺乏规格时,你可以从最低SINAD直接计算ENOB:转换器的交流特性对于中等速度的通信是个挑战,在射频时更是如此(见附文《单值悖论》)。

如果你在高速转换器方面的知识并不丰富,就应该在转换器选择上多花些时间。

速度和分辨率相似的转换器之间有很多微妙的差别,结果,数据表长度往往接近于其中L是长度,f是时钟速率,m是与厂商有关的变量。

高速adc的设计注意事项

高速adc的设计注意事项

高速adc的设计注意事项高速ADC是一种用于高速信号采集和数字化的模数转换器。

它的设计非常关键,因为它直接影响到信号采集的准确性和频率响应。

下面是一些设计高速ADC时需要注意的事项:1. 时钟和采样:在高速ADC中,时钟的稳定性和准确性是非常重要的。

为了确保准确的采样,时钟必须具有较低的相位噪声和抖动。

此外,时钟频率必须与信号频率匹配,以避免混叠失真。

因此,在设计高速ADC时,应选择高质量的时钟源,并确保时钟电路的稳定性和准确性。

2. 前端模拟电路:前端模拟电路是将输入信号转换为电压或电流的关键部分。

在高速ADC中,应选择低噪声和高速度的操作放大器,并提供适当的滤波器来去除高频噪声和混叠失真。

此外,为了提高信号质量,还可以使用差分信号传输和抗干扰设计技术。

3. 样本保持电路:样本保持电路用于在输入信号到达之后,将其保持在ADC输入端的电压或电流上。

在高速ADC中,样本保持电路必须具有高带宽和低抖动,以确保准确的采样。

此外,为了避免信号交叉耦合和信号失真,应采用差分样本保持电路和布局技术。

4. ADC核心:ADC核心是将模拟信号转换为数字信号的关键部分。

在高速ADC 中,需要选择合适的ADC架构和位数,以满足要求的采样速度和分辨率。

常见的高速ADC架构包括交叉比较器ADC、逐次逼近型ADC和闩锁型ADC。

在选择ADC核心时,还应考虑功耗、线性度、采样速度和动态范围等因素。

5. 数字后处理:数字后处理用于对采样的数字信号进行滤波、解调和数据处理。

在高速ADC中,数字后处理的设计必须满足高速数据传输的要求。

为了提高信号质量,可以使用数字滤波器、数据校正技术和误码校正方法。

此外,为了减少数据传输带宽和存储需求,还可以压缩采样数据。

6. 供电和接地:供电和接地是高速ADC设计中很重要的考虑因素。

为了避免噪声和干扰,应采用适当的电源滤波器和抑制技术。

此外,为了减少电源反馈和信号耦合,应采用适当的电源布局和接地技术。

ADC保持运算放大器

ADC保持运算放大器

用来驱动高分辨率模数转换器(ADC)的信号源具有数百欧姆或更大的高频交流负载和直流负载。

因此,具有数兆欧姆高输入阻抗以及低输出阻抗的高性能运算放大器是输入ADC驱动器的理想选择。

ADC驱动器被用作缓冲器和低通滤波器以降低整体系统噪声。

利用这三种不同驱动架构中的其中一种,来设计高性能运算放大器与ADC的接口,你就能够提升系统性能。

用来驱动高分辨率模数转换器(ADC)的信号源具有数百欧姆或更大的高频交流负载和直流负载。

因此,具有数兆欧姆高输入阻抗以及低输出阻抗的高性能运算放大器是输入ADC驱动器的理想选择。

ADC驱动器被用作缓冲器和低通滤波器以降低整体系统噪声。

当信号沿着PCB走线和很长的电缆传输时,系统中的信号噪声在累积,差分ADC抑制所有以共模电压出现的信号噪声。

采用差分信号而不是单端信号有两个优点:差分信号可使ADC动态范围扩大两倍,以及提供更好的谐波失真性能。

通过双运算放大器结构产生差分信号的方法有好几种,两种常见方法是单端-差分转换和差分-差分转换。

前者要求单输入源,后者要求差分输入源。

为利用ADC的整个动态范围,必须将输入驱动至满量程输入电压。

信号路径的基本考虑要素有效设计信号路径模拟前端必须连接一些关键的元件(图)。

典型的信号路径模拟前端包括驱动ADC的运算放大器、RC滤波器以及微控制器或者数字信号处理器(DSP)。

典型的信号通道模拟前端包括驱动ADC、RC滤波器以及MCU或DSP的运算放大器。

实际的输入源阻抗可能并非理想,因此必须用输出阻抗非常低的缓冲放大器来驱动ADC 输入。

外部RL-CL滤波器用作抗混叠滤波器,它有助于降低ADC驱动器的噪声带宽,并对ADC采样保持电路产生的充电瞬变进行缓冲。

为尽量降低输入电压的下降,外部并联电容值(CL)应该比ADC内部输入电容大10倍左右。

此外,外部串联电阻(RL)应该足够大,以便在运算放大器输出端保持相位延迟,从而保持稳定性。

在运算放大器输出与ADC输入之间接串联隔离电阻对大多数应用都有好处。

高速信号采集系统的设计要点与技巧

高速信号采集系统的设计要点与技巧

高速信号采集系统的设计要点与技巧在各种现代电子设备中,高速信号采集系统被广泛应用于数据采集、信号处理和控制等领域。

设计一套高速信号采集系统涉及到多个方面,包括硬件设计、信号处理算法和电磁兼容性等。

本文将从这些方面展开论述,介绍高速信号采集系统的设计要点与技巧。

一、硬件设计在高速信号采集系统的硬件设计中,关键要点有以下几个方面。

1. 选择合适的模数转换器(ADC)ADC是高速信号采集系统中最重要的组成部分之一。

在选择ADC时,需要考虑采样率、精度、输入范围和功耗等因素。

高采样率和高精度通常是设计者首要关注的因素。

为了满足这些要求,一种常用的做法是采用并行ADC结构。

此外,还应注意ADC对输入信号抗干扰性能的要求,以及ADC的功耗和尺寸对系统整体设计的影响。

2. 布局与屏蔽高速信号采集系统设计中,布局与屏蔽起到关键作用。

良好的布局可以降低电磁干扰和串扰的影响,提高系统性能。

在布局时,应尽量避免高速信号轨迹和高噪声敏感区域之间的近距离排布,减少信号串扰。

同时,合理规划信号和电源地,避免地回路产生的共模干扰。

3. 驱动与缓冲在高速信号采集系统设计中,信号的驱动和缓冲也是需要考虑的重要因素。

驱动和缓冲电路可以对高速信号进行放大和保护,提高系统的稳定性和抗干扰能力。

常见的驱动和缓冲电路包括差分放大器、驱动放大器和信号线驱动器等。

设计者需要根据系统的需求选择合适的驱动和缓冲电路。

二、信号处理算法高速信号采集系统的信号处理算法也是设计中的重要方面。

下面介绍几点需要注意的技巧。

1. 时域和频域分析在信号处理过程中,可以采用时域和频域分析来获取信号的不同特性。

时域分析可以用来观察信号的波形和时序,频域分析可以用来观察信号的频谱分布和频率特性。

通过综合分析时域和频域的结果,可以更全面地了解信号的特性,并进行相应的处理和优化。

2. 数字滤波数字滤波在高速信号采集系统中起到至关重要的作用。

通过数字滤波可以去除信号中的噪声和干扰,提高信号的质量和准确性。

adc 可编程增益放大器电路设计

adc 可编程增益放大器电路设计

adc 可编程增益放大器电路设计
设计可编程增益放大器(PGA)电路时,需要考虑多个方面,包
括电路拓扑结构、放大器类型、增益范围、输入输出阻抗、带宽、
精度和稳定性等因素。

以下是从多个角度全面回答这个问题:
1. 电路拓扑结构:
可编程增益放大器可以采用多种拓扑结构,如反馈式放大器、仪器放大器、可编程运算放大器等。

选择合适的拓扑结构取决于具
体的应用需求和性能要求。

2. 放大器类型:
在设计可编程增益放大器时,需要选择合适的放大器类型,
如运算放大器、差分放大器、仪器放大器等,以满足不同的输入信
号类型和增益调节要求。

3. 增益范围:
可编程增益放大器的设计需要考虑增益范围的需求,通常通
过数字控制或模拟控制来实现可调节的增益范围,以适应不同的输
入信号幅度。

4. 输入输出阻抗:
为了确保信号的正确传输和匹配外部电路,设计中需要考虑
输入输出阻抗的匹配和控制。

5. 带宽:
可编程增益放大器的设计需要考虑带宽的要求,特别是对于
高频信号的放大需求,需要选择合适的放大器类型和频率补偿电路。

6. 精度和稳定性:
在设计中需要考虑放大器的精度和稳定性,包括温度漂移、
漂移校准、噪声等因素,以保证放大器在不同工作条件下的性能稳
定性。

综上所述,设计可编程增益放大器需要综合考虑电路结构、放
大器类型、增益范围、输入输出阻抗、带宽、精度和稳定性等多个
方面,以满足具体的应用需求和性能要求。

在实际设计过程中,需
要进行详细的电路仿真和实验验证,以确保设计的可编程增益放大器能够稳定可靠地工作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

为高速ADC选择最佳的缓冲放大器现代通信系统创新设计主要表现在直接变频和高中频架构,全数字接收机的设计目标要求模数转换器(ADC)以更高的采样率提供更高的分辨率(扩大系统的动态范围)。

在新兴的3G 和4G数字无线通信系统中,无杂散动态范围(SFDR)和线性度都需要高性能的ADC来保证。

幸运的是,在接收信号链路中,ADC的前级增益电路—缓冲放大器的性能在最近几年得到了极大提高,有助于ADC确保满足现代无线通信系统的带宽和失真要求。

但是,缓冲放大器和ADC之间的匹配要求非常严格,深刻理解缓冲放大器对ADC性能指标的影响非常重要。

长期以来,得到无线通信系统设计工程师认可的理想数字接收机的信号链路是:天线、滤波器、低噪声放大器(LNA)、ADC、数字解调和信号处理电路。

虽然实现这个理想的数字接收机架构还要若干年的时间,但用于射频前端的ADC的性能越来越高,通信接收机正逐渐消除频率变换电路。

从发展趋势看,接收机的一些中间处理级会被逐步消除掉,但ADC前端的缓冲放大级却是接收机中相当重要的环节,它是保证ADC达到预期指标的关键。

信号链路的缓冲放大器是包括混频器、滤波器及其它放大器的功能模块的一部分,它必须作为一个独立器件考察其噪声系数、增益和截点指标。

给一个既定的ADC选择合适的缓冲放大器,可以在不牺牲总的无杂散动态范围的前提下改善接收机的灵敏度。

定义动态范围接收灵敏度是系统动态范围的一部分,它定义为能够使接收机成功恢复发射信息的最小接收信号电平,动态范围的上限是系统可以处理的最大信号,通常由三阶截点(IP3)决定,对应于接收机前端出现过载或饱和而进入限幅状态的工作点。

当然,动态范围也需要折衷考虑,较高的灵敏度要求低噪声系数和高增益。

然而,具有30dB或者更高增益、噪声系数低于2dB 的LNA其三阶截点会受到限制,常常只有+10到+15dBm。

由此可见,高灵敏度的放大器有可能在接收前端信号处理链路中成为阻塞强信号的瓶颈。

在接收机的前端加入ADC后,对动态范围的折衷处理变得更加复杂。

引入具有数字控制的新型线性放大器作为缓冲器,能够在扩展动态范围的同时提高接收机的整体性能。

为了理解缓冲放大器在高速ADC中的作用,我们需要了解一下每个部件的基本参数及其对接收机性能的影响。

传统的接收机前端一般采用多级变频,将来自天线的高频信号解调到中频,然后再作进一步处理。

通常,信号链路会将射频输入转换到第一中频的70MHz或140MHz,然后再转换到第二中频的10MHz,甚至进一步转换至第三中频的455kHz。

这种多级变频的超外差接收机架构的应用仍然很广泛,但考虑到现代通信系统所面临的降低成本、缩小尺寸的压力,设计工程师不得不尽一切可能去除中间变频电路。

长期以来,军品设计工程师也一直都在探索实现全数字化接收机的解决方案,用ADC直接数字化来自天线和滤波器组的射频信号。

近几年,ADC的性能指标得到了飞速提高,但还没有达到可以支持全数字化军用接收机的水平。

尽管如此,商用接收机的设计已经从三级或更多级的变频架构简化到一次变频架构。

减少频率变换级意味着ADC输入将是较高中频的信号,需要ADC和缓冲放大器具有更宽的频带。

对ADC分辨率的要求取决于具体的接收机,对于一些军用设备,例如有源接收机,10位分辨率即可满足要求。

对于当前和正在兴起的商用通信接收机,比如3G、4G蜂窝系统,为了降低经过复杂的相位和幅度调制的波形的量化误差,需要ADC具有更高的分辨率。

对于多载波接收机,通常需要14位甚至更高的分辨率,同时也要足够的带宽来处理整个中频频带的信号。

如果一个接收机架构已具备高速、高分辨率ADC,那么关系到灵敏度和动态范围的其它关键参数是什么呢?ADC常用SFDR作为其关键指标,SFDR定义为输入信号的基波幅度与指定频谱内最大失真分量均方根的比。

如输入电压幅度超出了所允许的最大值,采样输出波形将出现削波和失真。

当输入信号低于推荐的最小输入值时,则不能有效利用ADC的分辨率,一个14位的ADC可能仅仅表现出了10位或12位器件的性能。

对于一个既定ADC,正弦波的最大输入电压(Vmax)可以由下式计算:2Vmax = 2bQ 或 Vmax= 2 b-1 Q其中,b是ADC的分辨率,Q是每位量化电平的电压。

对应于最大电压的正弦波功率是:Pmax = V2max/2 = [2 2(b-1)Q2]/2 = 22bQ2/8最小电压是对应1 LSB的幅度,可以由下式计算:2Vmin=Q对应功率为:Pmin= V2min/2= Q2/8动态范围(DR)可以简单地由下式计算:DR = Pmax/Pmin= 22b或采用对数形式表示:DR = 20log(Pmax/Pmin) = 20blog(2) = 6b(dB)或者每位6dB。

要得到一个ADC的SFDR,可以测量ADC的满量程正弦信号,利用一个高精度DAC和频谱分析仪测试ADC的输出,并且比较输出信号的最大基波成分与最大失真信号的电平。

需要注意DAC的动态范围一定要远远高于ADC的动态范围,否则DAC的动态范围会制约ADC SFDR 指标的测试。

目前,高速ADC的SFDR指标可以达到80到90dBc,通过给ADC输入一个单音或双音信号可以测得该项指标。

对于双音信号的性能分析,双音信号可以在共同中频中心频率两侧选择,频率间隔1MHz,比如对于140MHz的中频,双音频点选择为139.5MHz和140.5MHz。

包括ADC在内的接收灵敏度是噪声的函数,而噪声电平本身又是带宽的函数。

降低噪声可以提高接收机的灵敏度。

而有些噪声是不可避免的,如热噪声。

ADC的背景噪声由热噪声和量化噪声决定,这些噪声限制了ADC的灵敏度。

量化噪声本质上讲是模数转换器的LSB的不确定性。

一般来说,ADC的背景噪声就是所允许的最低输入信号。

作为接收机,不仅仅通过SFDR来表现ADC的特性,满量程噪声比和信噪比(SNR)也很重要,ADC的最大SNR是其分辨率的函数:SNR = (1.76 + 6.02b) dB实际上,它是满量程模拟输入的均方根与量化噪声均方值的比。

将ADC的采样速率增加一倍,噪声将分布到两倍于前期带宽的频段内,有效噪声系数会降低3dB。

确定ADC的SNR 的最好方法是用一个精确的接收机和经过校准的噪声源进行测量,测量须考虑时钟抖动和其它噪声源,从而获得实际的SNR值。

总谐波失真(THD)是在信号傅立叶频谱上的所有谐波的均方根之和,前三项谐波集中了绝大部分的信号能量,对于通信系统来说,THD通常比静态下的直流线性度更重要。

大多数厂商给出的器件参数中包含了前4次,甚至前9次谐波的数据。

MAX12599是一款Maxim推出的新型ADC,它在单一芯片上集成了2路14位ADC,每路ADC 的采样速率可以达到96Msps,可以采集中频和基带信号。

这款双通道ADC具有内部采样/保持放大器和差分输入,对于175MHz的输入,它可以获得79.8dBc的SFDR、71.9dB的典型信噪比和70.9dB的信噪失真比(SINAD)(图1),总谐波失真为-77.9dBc。

这款ADC工作在3.3V,仅消耗980mW的模拟电源功耗。

图1:MAX12559在96MHz时钟频率、-1dBFS输入时,SNR和SINAD与输入频率的对应关系曲线。

灵活的基准架构允许器件采用内置2.048V带隙基准或外部基准,并且允许两个ADC共用同一基准。

可利用基准电路在±0.35V到±1.15V范围内调整满量程输入,MAX12599支持单端或差分时钟输入,用户可选择2分频和4分频模式,简化了时钟源的选择。

缓冲器的选择在为MAX12559或类似的在现代通信接收机中的高速ADC选择缓冲放大器时,需要考虑一个因素。

理想情况下,缓冲放大器需要具有与ADC相同的带宽或更宽的带宽,MAX12559的带宽是750MHz,至少需要满足被采样信号的带宽要求。

ADC缓冲放大器一般按照频域特性定义指标,而普通的运算放大器规定建立时间和摆率指标。

无论缓冲放大器如何定义指标,它必须具备ADC输入所需要的瞬态响应能力,使输入波形的削波或失真不会大于ADC的1LSB。

在接收机前端,缓冲放大器的噪声系数也有影响,但不占主导地位。

在信号链路中,第一级放大器对接收机噪声系数影响最大,通常,具有最低噪声系数的放大器放在信号链路的最前端。

因此,低噪声系数的缓冲放大器有助于改善整个接收机的噪声系数指标,但对缓冲器的噪声系数要求不像第一级放大器那样严格。

如果接收机第一级低噪声放大器具有2dB或更低的噪声系数,对于缓冲放大器来说,6dB到7dB的噪声系数将会对接收机链路产生最小的影响。

缓冲放大器应该提供足够的增益,以确保送到ADC的信号接近于满量程输入电压,同时,还要很好地控制频率响应特性,增益平坦度应该保持在ADC的一个LSB之内。

对于高分辨率(14位或更高)ADC,要求缓冲放大器在整个有效带宽内具有±0.5dB的增益平坦度。

缓冲放大器应该按照输出电压和截点指标提供良好的线性度,例如缓冲放大器必须至少提供和ADC的输入要求一致出输出,线性度应优于ADC的线性度,以避免降低ADC的SFDR指标。

考虑缓冲放大器和ADC相位误差对杂散特性的影响时,可以由下式计算:SFDR System = -20log{10exp[(-SFDR ADC)/20] + 10exp[(-SFDR Buffer)/20]} (dBc)缓冲放大器的源阻抗要足够低,以保证与ADC输入阻抗的隔离,并为ADC输入驱动提供足够的功率。

为了避免额外的转换误差,还要求缓冲器的高频输出阻抗尽可能低,总之,缓冲放大器的输出阻抗会对ADC的交流特性,特别是总的谐波失真(THD)产生直接影响。

对于开关电容ADC,转换器可能会在每次转换结束时吸收少量输入电流。

采用这类ADC 时,缓冲放大器还要有足够快的瞬态响应能力,以避免转换误差。

当缓冲器的瞬态响应不够快时,可以根据接收机的要求在其输出加一个RC滤波器来限制输入带宽,同时提供额外的电容以消除ADC的瞬态影响,滤波电容要大于ADC的输入电容。

Maxim的MAX2055、MAX2027可用作MAX12559的缓冲放大器,MAX2055是一个带宽在30~300MHz的数控可变增益放大器(图2)。

图2:MAX2055典型应用电路。

它具有单端输入和差分输出,便于配合差分输入ADC使用,缓冲放大器内部集成了数控衰减器和高线性度放大器以及单端至差分转换器,不需要外部转换或额外的放大电路。

MAX2055的内置衰减器提供23dB的衰减范围,精度为±0.2dB,可以实现动态增益调节或通道增益设定。
