第三讲齿轮加工方法
2.5.万能滚齿机的工作循环
2.6. 滚齿的先进技术
1) 多头滚刀滚齿。一般双头滚刀可提高效率40％，三头滚刀可提高效率 约50％，但滚刀各头之间的偏差影响齿轮的齿向精度。
2) 硬齿面滚齿技术。也称刮削加工。如与珩齿结合可部分代替磨齿，费 用仅为磨齿的1/3，效率比普通磨齿提高1～5倍，滚切精度可达到6级。
第三章 齿面加工方法
一、概述 二、滚齿 三、插齿 四、剃齿 五、珩齿 六、磨齿
一、齿轮加工方法概述
1. 制齿方法分类
铣削
精铸法
冷/热轧齿 无屑加 工方法 冷挤压法 切制法
成形法
磨削 拉齿 插齿 滚齿 剃齿 珩齿 磨齿 研齿
粉末冶金
精锻法
范成法 (展成法 共轭法 包络法)
2. 齿轮加工的一般工艺方案
2.7. 滚齿机概况
• 国产滚齿机型号示例：
滚齿机分类特点
普通型滚齿机(如Y38型)—7级，Ra3.2 按加工精 度分 精密滚齿机(如Y3150E型) —5级，Ra1.6 高精度滚齿机(如YGA31125)—4级，Ra1.25
立式滚齿机（如Y38型) 按结构分 卧式滚齿机（如Y3663型)
2.8. 滚刀制齿原理、分类特点
5) 调质齿轮>16应在调质前粗切齿，以确保轮齿达到图纸规 定的硬度。
2.10. 滚齿加工注意事项
6) 尽可能使齿坯直径比滚齿机工作台直径小80%，超出此范 围时应适当降低切削用量。 7) 滚齿机各种挂轮应保持清洁，调整挂轮间隙时只允许用紫 铜棒敲打挂轮架，严禁敲打挂轮，挂轮间隙以0.10mm～ 0.15mm为宜。 8) 齿坯找正时严禁在夹紧螺栓紧固的情况下，用重锤猛力敲 打。齿坯的夹紧螺栓严禁以梯形螺母拉紧工作台梯形槽进行 紧固。 9) 硬质合金滚刀、钴高速钢滚刀严禁粗加工中使用，使用硬 质合金滚刀精加工时，每次走刀齿面单面切削厚度不能超过 0.20mm。
40洛钢加工齿轮工艺流程
40洛钢加工齿轮工艺流程1、加工齿轮之前，先检查工作场地及机床各部分是否正常。
2、装卡找正工件，调整夹具并使其保证在使用时能达到所需要的精度。
3、认真清点刀具，并注意防止刀具损坏或丢失。
4、对已有的调整值进行复核计算。
5、确定切削用量，合理选择刀具。
6、按规定润滑冷却液压系统。
7、安排好人员工作岗位，必须考虑人员操作方便。
8、根据图纸尺寸做好毛坯。
9、设置数控机床，参照图样确定传动路线、基本原理、主要技术指标、电气配线及有关安全操作规程等。
10、试运转。
11、齿形工艺的加工流程为：划线——下料——预加工——调质热处理——粗磨——半精磨——精磨——检验——包装——发货——投入生产加工齿轮工序包括齿形加工和螺旋角校正两大项。
40CrMo 钢的淬透性和切削加工性能都很好，强度高、硬度大，但塑性和韧性较差，正火后可切削性良好，冷变形时塑性中等，焊接性差。
40CrMo 钢属于调质钢。
当淬火温度为820℃左右，在油中淬硬度可达56～57 HRC;在水中淬硬度在48 HRC 以上。
该钢通过淬火与不同温度回火的热处理，可以获得强度、硬度较高，塑性、韧性、耐磨性较好的综合力学性能。
一般中碳调质钢如45#、50#、60#等材料经调质处理后再用于制造承受中等负荷、中等速度、中等齿面要求的零件，如齿轮、齿圈、齿轮轴十字头等。
40CrMo 钢在渗碳淬火后使用，工作温度可达500℃，工作温度在450～500℃范围内，这种钢的渗碳层比较均匀，硬度较高，齿面硬化层深度取决于钢的碳势梯度，即取决于表面碳浓度，齿面硬化层越深，则需要的渗碳处理越多，即齿面硬度也就越低。
因此，齿面硬化层的深浅将影响渗碳后的表面硬度。
加工齿轮，首先要有锋利的齿，齿型修正是为了增大模数、降低摩擦系数、提高抗疲劳性能。
扩大这些性能需要修磨齿轮。
扩大模数只改善齿廓表面光洁度，避免表面缺陷的方法就是喷丸、滚齿。
为此，齿面采用精研及超精加工，研磨轮采用细晶粒硬质合金轮，后者有较好的接触刚度及切削力小的优点，可减少加工后齿根部分表面残余应力，而且它易于涂覆硬质合金。
齿轮典型零件的加工工艺过程
齿轮典型零件的加工工艺过程
嘿，朋友们！今天咱来聊聊齿轮典型零件的加工工艺过程，这可有意思啦！
你想想看，齿轮就像是机械世界里的小魔法师，让各种机器乖乖听话，转起来顺顺溜溜的。
那它们是怎么被制造出来的呢？
首先啊，得有合适的材料。
就好比做菜得有新鲜的食材一样，这材料可不能马虎。
得挑那些结实耐用的，不然齿轮还没怎么转呢，就这儿裂那儿坏的，那不就成笑话啦！
然后呢，就是加工啦！这就像是给齿轮来一次华丽的变身。
要把它车削啊、铣削啊，把那些多余的部分去掉，让它一点点变成我们想要的形状。
这过程可不简单，就跟雕刻大师精心雕琢作品似的，得小心翼翼，又得有真功夫。
接着还有热处理呢！这可是让齿轮变得更厉害的关键一步。
经过热处理，齿轮就像被打了鸡血一样，硬度啊、耐磨性啊都大大提高。
你说神奇不神奇？
再之后就是磨削啦！把齿轮表面磨得光光滑滑的，让它转起来更顺畅，就跟给它做了个美容似的。
在这整个过程中，每一步都得拿捏得死死的。
就好比走钢丝，一步错了，那可就前功尽弃啦！工人师傅们就像神奇的魔术师，把那些原材料一点点变成了精巧的齿轮。
你说这加工工艺是不是很了不起？没有这些精湛的工艺，哪来那些厉害的机器呀！那些大机器能轰隆隆地转起来，可都多亏了这些小小的齿轮和背后的加工工艺呢！咱得好好感谢那些默默付出的工人师傅们，是他们让这一切成为可能。
所以啊，可别小看了这齿轮典型零件的加工工艺过程，这里面的学问大着呢！它就像是机械世界的基石，支撑着整个庞大的体系。
下次你再看到那些复杂的机器，可别忘了想想它们里面的齿轮是怎么被制造出来的哟！这真的是太神奇，太让人惊叹啦！。

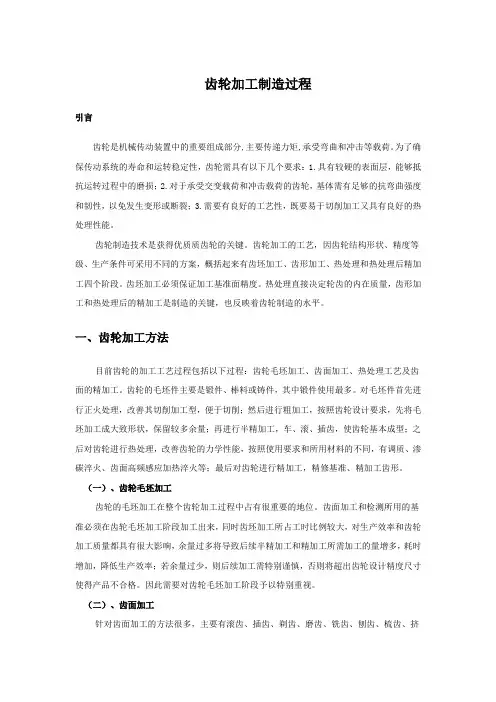

齿轮加工制造过程
齿轮加工制造过程引言齿轮是机械传动装置中的重要组成部分,主要传递力矩,承受弯曲和冲击等载荷。
为了确保传动系统的寿命和运转稳定性，齿轮需具有以下几个要求：1.具有较硬的表面层，能够抵抗运转过程中的磨损；2.对于承受交变载荷和冲击载荷的齿轮，基体需有足够的抗弯曲强度和韧性，以免发生变形或断裂；3.需要有良好的工艺性，既要易于切削加工又具有良好的热处理性能。
齿轮制造技术是获得优质质齿轮的关键。
齿轮加工的工艺，因齿轮结构形状、精度等级、生产条件可采用不同的方案，概括起来有齿坯加工、齿形加工、热处理和热处理后精加工四个阶段。
齿坯加工必须保证加工基准面精度。
热处理直接决定轮齿的内在质量，齿形加工和热处理后的精加工是制造的关键，也反映着齿轮制造的水平。
一、齿轮加工方法目前齿轮的加工工艺过程包括以下过程：齿轮毛坯加工、齿面加工、热处理工艺及齿面的精加工。
齿轮的毛坯件主要是锻件、棒料或铸件，其中锻件使用最多。
对毛坯件首先进行正火处理，改善其切削加工型，便于切削；然后进行粗加工，按照齿轮设计要求，先将毛坯加工成大致形状，保留较多余量；再进行半精加工，车、滚、插齿，使齿轮基本成型；之后对齿轮进行热处理，改善齿轮的力学性能，按照使用要求和所用材料的不同，有调质、渗碳淬火、齿面高频感应加热淬火等；最后对齿轮进行精加工，精修基准、精加工齿形。
（一）、齿轮毛坯加工齿轮的毛坯加工在整个齿轮加工过程中占有很重要的地位。
齿面加工和检测所用的基准必须在齿轮毛坯加工阶段加工出来，同时齿坯加工所占工时比例较大，对生产效率和齿轮加工质量都具有很大影响，余量过多将导致后续半精加工和精加工所需加工的量增多，耗时增加，降低生产效率；若余量过少，则后续加工需特别谨慎，否则将超出齿轮设计精度尺寸使得产品不合格。
因此需要对齿轮毛坯加工阶段予以特别重视。
（二）、齿面加工针对齿面加工的方法很多，主要有滚齿、插齿、剃齿、磨齿、铣齿、刨齿、梳齿、挤齿、研齿和珩齿等，其中使用最多的是前四种方法：滚齿、插齿、剃齿和磨齿。
双联齿轮的加工工艺过程
双联齿轮的加工工艺过程双联齿轮是一种常见的齿轮传动装置，它由两个相互啮合的齿轮组成。
双联齿轮的加工工艺过程包括齿轮的设计、加工和装配等环节。
下面将详细介绍双联齿轮的加工工艺过程。
在进行双联齿轮的加工之前，需要进行齿轮的设计。
设计齿轮需要根据传动比、齿轮模数、啮合角等参数来确定齿轮的几何形状和尺寸。
设计齿轮时需要考虑齿轮的强度、精度和噪声等因素，以确保齿轮传动的可靠性和稳定性。
在设计完成后，接下来是齿轮的加工。
首先，需要选择合适的材料进行齿轮的制造。
常用的齿轮材料有铸铁、钢和塑料等。
选择材料时需要考虑齿轮的工作条件和要求，以及制造成本等因素。
齿轮的加工可以分为多个步骤。
首先是齿轮的铣削。
铣削是通过铣床将齿轮的齿槽加工成特定的形状和尺寸。
在铣削时需要根据齿轮的模数和齿数来确定刀具的选择和加工参数。
铣削过程需要保证齿轮的精度和表面质量。
接下来是齿轮的磨削。
磨削是通过磨床将齿轮的齿面进行加工，以提高齿轮的精度和表面质量。
磨削可以分为外圆磨削和齿面磨削两个步骤。
在磨削时需要使用专用的磨削刀具，并根据齿轮的要求进行磨削参数的选择和调整。
最后是齿轮的装配。
装配是将两个齿轮按照啮合要求进行配对，并通过轴承等部件固定在传动轴上。
在装配时需要确保齿轮的啮合角度、啮合间隙和啮合精度等要求的满足。
同时，还需要进行齿轮的润滑和调试，以确保齿轮传动的正常运转。
除了上述的加工工艺过程，还需要进行齿轮的质量检验。
质量检验包括几何尺寸检验、硬度检验和表面质量检验等。
通过质量检验可以确保齿轮的质量和性能符合设计要求。
双联齿轮的加工工艺过程包括齿轮的设计、加工和装配等环节。
通过科学合理的加工工艺可以保证齿轮的质量和性能，从而实现齿轮传动的可靠运行。
双联齿轮在机械传动中具有重要的应用价值，广泛应用于各种机械设备中。
齿轮加工的工艺
齿轮加工的工艺齿轮加工是制造中常见的加工方式之一，主要用于生产齿轮零件以及齿轮传动装置。
齿轮是一种具有齿廓的轮状零件，通过与其他齿轮或其他零件相互啮合来实现传动能力。
齿轮加工的工艺主要包括设计、加工方法、设备选择、刀具选择和加工参数等方面。
下面将详细介绍齿轮加工的工艺流程。
一、齿轮设计齿轮设计是齿轮加工的前提和基础，其目的是确定齿轮的类型、参数、齿廓、精度等方面的要求。
齿轮设计需要考虑使用环境、传动比、传动功率、速度、载荷等因素。
设计人员需要根据这些因素，按照一定的设计准则和计算公式综合考虑，设计出符合要求的齿轮参数。
二、齿轮加工方法在齿轮加工过程中，常用的加工方法主要有铣削法、切削法和拉削法。
铣削法适用于大型和中型齿轮的加工，其优点是加工效率高，缺点是加工精度低，适用于一些要求不高的齿轮。
切削法是最常用的齿轮加工方法，主要有滚制法和成形法。
滚制法适用于大批量的齿轮加工，具有较高的加工精度和效率。
成形法适用于大模数或大模数修形齿轮的加工，具有高精度和高质量的特点。
拉削法主要是针对大型齿轮的加工，其优点是加工效率高，但是加工精度较差。
三、齿轮加工设备选择根据齿轮加工方法的不同，选择适合的加工设备是非常重要的。
常见的齿轮加工设备有铣齿机、刨齿机、磨齿机、滚齿机等。
铣齿机适用于铣削法加工，可以加工各种类型的齿轮。
刨齿机适用于切削法加工，是一种传统的加工设备，适用于加工大型齿轮。
磨齿机适用于高精度的齿轮加工，可以实现高精度和高质量的加工。
滚齿机适用于滚制法加工，具有高效率和高质量的特点。
四、齿轮加工刀具选择刀具是齿轮加工过程中非常重要的工具，合适的刀具可以保证加工效率和加工质量。
根据齿轮加工方法和要求，选择适合的切削刀具非常重要。
常见的齿轮加工刀具有插齿刀、滚刀、滚齿刀等。
插齿刀适用于切削法加工，可以进行高效率的加工。
滚刀适用于滚制法加工，可以实现高效率和高质量的加工。
滚齿刀适用于磨制法加工，可以实现较高的精度和质量。
齿轮加工工艺过程和分析
齿轮加⼯⼯艺过程和分析齿轮的⽣产过程⼀.齿轮的主要加⼯⾯1、齿轮的主要加⼯表⾯有齿⾯与齿轮基准表⾯,后者包括带孔齿轮的基准孔、切齿加⼯时的安装端⾯,以及⽤以找正齿坯位置或测量齿厚时⽤作测量基准的齿顶圆柱⾯。
2.齿轮的材料与⽑坯常⽤的齿轮材料有15钢、45钢等碳素结构钢;速度⾼、受⼒⼤、精度⾼的齿轮常⽤合⾦结构钢,如20Cr,40Cr,38CrMoAl,20CrMnTiA等。
齿轮的⽑坯决定于齿轮的材料、结构形状、尺⼨规格、使⽤条件及⽣产批量等因素,常⽤的有棒料、锻造⽑坯、铸钢或铸铁⽑坯等。
⼆、直齿圆柱齿轮的主要技术要求,1.齿轮精度与齿侧间隙GBl0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。
其中,1～2级为超精密等级;3—5级为⾼精度等级;6～8级为中等精度等级;9～12级为低精度等级。
⽤切齿⼯艺⽅法加⼯、机械中普遍应⽤的等级为7级。
按照齿轮各项误差的特性及它们对传动性能的主要影响,齿轮的各项公差与极限偏差分为三个公差组(表13—4)。
根据齿轮使⽤要求不同,各公差组可以选⽤不同的精度等级。
齿轮副的侧隙就是指齿轮副啮合时,两⾮⼯作齿⾯沿法线⽅向的距离(即法向侧隙),侧隙⽤以保证齿轮副的正常⼯作。
加⼯齿轮时,⽤齿厚的极限偏差来控制与保证齿轮副侧隙的⼤⼩。
2.齿轮基准表⾯的精度齿轮基准表⾯的尺⼨误差与形状位置误差直接影响齿轮与齿轮副的精度。
因此GBl0095附录中对齿坯公差作了相应规定。
对于精度等级为6～8级的齿轮,带孔齿轮基准孔的尺⼨公差与形状公差为IT6-IT7,⽤作测量基准的齿顶圆直径公差为IT8;基准⾯的径向与端⾯圆跳动公差,在11-22µm之间(分度圆直径不⼤于400mm的中⼩齿轮)。
3.表⾯粗糙度齿轮齿⾯及齿坯基准⾯的表⾯粗糙度,对齿轮的寿命、传动中的噪声有⼀定的影响。
6～8级精度的齿轮,齿⾯表⾯粗糙度Ra值⼀般为0.8—3.2µm,基准孔为0.8—1.6 µm,基准轴颈为0.4—1.6µm,基准端⾯为1.6～3.2µm,齿顶圆柱⾯为3.2µm。
45钢齿轮加工工序
45钢齿轮加工工序一、引言45钢是一种常用的金属材料，具有较好的强度、塑性和韧性，因此在齿轮加工中得到了广泛应用。
本文将详细介绍45钢齿轮的加工工序，包括毛坯准备、粗车削、精车削、齿轮磨削、齿面热处理、齿形修正、表面处理和质量检测等方面。
二、毛坯准备在齿轮加工前，需要进行毛坯准备。
首先，根据齿轮的设计要求，选择合适的45钢材料，并进行锻造和轧制等工艺，制成具有一定形状和尺寸的毛坯。
毛坯的尺寸和形状应符合齿轮的设计要求，以确保后续加工的顺利进行。
三、粗车削粗车削是齿轮加工的第一道工序，其主要目的是去除毛坯的余量，使齿轮的外形初步成型。
在粗车削过程中，应根据齿轮的设计要求，选择合适的刀具和切削参数，对毛坯进行切削加工。
粗车削后，齿轮的外形应基本符合设计要求，为后续的精车削和磨削加工打下基础。
四、精车削精车削是齿轮加工的重要工序之一，其主要目的是进一步细化齿轮的外形和尺寸，提高齿轮的精度和表面质量。
在精车削过程中，应根据齿轮的设计要求，选择合适的刀具和切削参数，对粗车削后的齿轮进行切削加工。
精车削后，齿轮的外形和尺寸应符合设计要求，表面质量也应达到一定的标准。
五、齿轮磨削齿轮磨削是提高齿轮精度和表面质量的重要工序。
在磨削过程中，应选择合适的砂轮和磨削参数，对精车削后的齿轮进行磨削加工。
通过磨削加工，可以进一步细化齿轮的外形和尺寸，提高齿轮的精度和表面质量。
同时，磨削还能够去除齿轮表面的划痕、毛刺等缺陷，提高齿轮的外观质量。
六、齿面热处理齿面热处理是提高齿轮硬度和耐磨性的重要工序。
在热处理过程中，应选择合适的加热方式和加热温度，对齿轮进行加热处理。
通过热处理，可以改变齿轮表面的组织结构，提高其硬度和耐磨性。
同时，热处理还能够消除齿轮内部的应力，提高其稳定性和可靠性。
七、齿形修正齿形修正是在齿轮加工过程中对齿形进行微调的重要工序。
在修正过程中，应选择合适的修正工具和方法，对齿形进行微调。
通过修正处理，可以进一步改善齿轮的啮合性能和提高其使用寿命。
齿轮的加工工艺步骤
齿轮的加工工艺步骤嘿，朋友们！今天咱就来唠唠齿轮的加工工艺步骤，这可有意思啦！你想想看，齿轮就像是机械世界里的小魔术贴，把各种零件紧紧连在一起，让它们能协同工作呢！那要怎么把这神奇的小玩意儿给制造出来呢？首先得有材料呀，就像做饭得有食材一样。
一般会选用合适的钢材，这钢材就像是齿轮的“根基”，得够结实才行。
然后呢，就开始加工啦！就像雕琢一件艺术品一样，得小心翼翼又充满热情。
第一步就是把钢材切割成合适的大小和形状，这可不能马虎，得切得刚刚好，不然齿轮可就不“合身”啦。
接下来，就是车削啦！这就好比给齿轮“塑形”，让它有了初步的模样。
看着那钢材在车床上飞速旋转，一点点变成齿轮的形状，是不是感觉特别神奇？车削完了，还得进行铣齿。
这可是个精细活儿，就好像给齿轮雕刻出它独特的“牙齿”，这些“牙齿”可要相互啮合得严丝合缝呢，不然整个机器都可能运转不顺畅。
再之后呢，就是热处理啦！这就像是给齿轮来个“健身”，让它变得更强大、更耐用。
经过热处理的齿轮，就像是经过锻炼的运动员，更有力量啦！然后还得进行磨削加工，把齿轮表面打磨得光滑溜溜的，这样它在工作的时候就能更顺畅，不会“磕磕绊绊”的。
最后就是检查啦，这可不能少！就像考试检查试卷一样，得仔细看看齿轮有没有啥问题，尺寸对不对呀，质量过不过关呀。
要是有问题，那可不行，得赶紧改正。
你说这齿轮的加工工艺是不是很神奇？就这么一步步地，把一块普通的钢材变成了一个重要的机械零件。
这就像是一场奇妙的旅程，每一步都充满了挑战和惊喜。
所以啊，可别小看了这小小的齿轮，它背后的加工工艺那可是相当复杂和精细的呢！咱生活中的各种机器能正常运转，可都离不开这些精心制造的齿轮呀！这就是机械世界的魅力，不是吗？。
滚齿轮加工工艺流程
滚齿轮加工工艺流程
滚齿轮加工工艺流程主要包括设计准备、材料准备、加工设备调整、加工操作和检验等环节。
首先，设计准备。
在开始滚齿轮加工前，需要根据产品要求和技术要求，进行滚齿轮的设计和编制加工方案。
设计应考虑到齿轮的模数、齿数、分度系数等参数，确保加工出的齿轮符合要求。
接下来，进行材料准备。
根据设计方案，选择合适的材料进行加工。
常用的材料有高碳合金钢、中碳合金钢等。
材料准备应注意保证材料的质量和性能，以确保加工过程的顺利进行。
然后，进行加工设备调整。
将滚齿机的工作台、支持架和进给机构等部件进行调整，使其适合加工当前的齿轮。
调整应注意保证各部件的稳定性和准确性，以确保加工质量。
接下来，进行加工操作。
首先，将材料安装在滚齿机的工作台上，调整好材料的位置。
然后，根据加工方案，逐步进行滚刀的选择和装配，调整刀具的位置、角度和间距。
然后，启动滚齿机，根据设定的进给速度和进给量，进行滚齿加工。
加工过程中应注意加工速度和加工质量的控制，确保加工出的齿轮符合要求。
最后，进行检验。
将加工出的齿轮取出，使用齿轮测量仪等设备，对齿轮进行尺寸和形位公差的检测。
检测应按照相关标准和规范进行，确保加工出的齿轮符合要求。
总之，滚齿轮加工工艺流程包括设计准备、材料准备、加工设备调整、加工操作和检验等环节。
通过科学规范的操作和严格的质量控制，可以加工出满足要求的滚齿轮产品。
圆柱齿轮加工工艺过程
圆柱齿轮加工工艺过程常因齿轮的结构形状、精度等级、生产批量及生产条件不同而采用不同的工艺方案。
下面列出两个精度要求不同的齿轮典型工艺过程供分析比较。
一、普通精度齿轮加工工艺分析（一）工艺过程分析图示为一双联齿轮，材料为40Cr，精度为7－6－6级，其加工工艺过程见表1。
从表中可见，齿轮加工工艺过程大致要经过如下几个阶段：毛坯热处理、齿坯加工、齿形加工、齿端加工、齿面热处理、精基准修正及齿形精加工等。
双联齿轮加工工艺过程加工的第一阶段是齿坯最初进入机械加工的阶段。
由于齿轮的传动精度主要决定于齿形精度和齿距分布均匀性，而这与切齿时采用的定位基准（孔和端面）的精度有着直接的关系，所以，这个阶段主要是为下一阶段加工齿形准备精基准，使齿的内孔和端面的精度基本达到规定的技术要求。
在这个阶段中除了加工出基准外，对于齿形以外的次要表面的加工，也应尽量在这一阶段的后期加以完成。
第二阶段是齿形的加工。
对于不需要淬火的齿轮，一般来说这个阶段也就是齿轮的最后加工阶段，经过这个阶段就应当加工出完全符合图样要求的齿轮来。
对于需要淬硬的齿轮，必须在这个阶段中加工出能满足齿形的最后精加工所要求的齿形精度，所以这个阶段的加工是保证齿轮加工精度的关键阶段。
应予以特别注意。
加工的第三阶段是热处理阶段。
在这个阶段中主要对齿面的淬火处理，使齿面达到规定的硬度要求。
加工的最后阶段是齿形的精加工阶段。
这个阶段的目的，在于修正齿轮经过淬火后所引起的齿形变形，进一步提高齿形精度和降低表面粗糙度，使之达到最终的精度要求。
在这个阶段中首先应对定位基准面（孔和端面）进行修整，因淬火以后齿轮的内孔和端面均会产生变形，如果在淬火后直接采用这样的孔和端面作为基准进行齿形精加工，是很难达到齿轮精度的要求的。
以修整过的基准面定位进行齿形精加工，可以使定位准确可靠，余量分布也比较均匀，以便达到精加工的目的。
（二）定位基准的确定定位基准的精度对齿形加工精度有直接的影响。
齿轮工艺流程
实习报告主动齿轮工艺流程主动齿轮工艺流程：精车1---精车2----滚齿----磨棱----剃齿——清洗——热处理——磨内孔-----清洗。
一:铸造毛坯齿轮的毛坯加工在整个齿轮加工过程中占有很重要的地位。
齿面加工和检测所用的基准必须在齿轮毛坯加工阶段加工出来，同时齿坯加工所占工时比例较大，对生产效率和齿轮加工质量都具有很大影响，余量过多将导致后续半精加工和精加工所需加工的量增多，耗时增加，降低生产效率；若余量过少，则后续加工需特别谨慎，否则将超出齿轮设计精度尺寸使得产品不合格。
毛坯为铸造件，具体形状如下图1。
图1二：精车外轮廓使其达到尺寸要求。
先夹内孔粗车外轮廓，再以外轮为基准粗车内孔，再以内孔为基准精车外轮廓，达到尺度要求。
三：精车端面使其达到尺寸要求。
以一端面为基准，粗车另一端面，再以粗车后端面为基准，粗车另一端面，再精车端面使其达到尺寸要求。
如图2。
实习报告主动齿轮工艺流程四：滚齿，滚切齿轮属于展成法，可将看作无啮合间隙的齿轮与齿条传动。
当滚齿旋转一周时，相当于齿条在法向移动一个刀齿，滚刀的连续传动，犹如一根无限长的齿条在连续移动。
当滚刀与滚齿坯间严格按照齿轮于齿条的传动比强制啮合传动时，滚刀刀齿在一系列位置上的包络线就形成了工件的渐开线齿形。
随着滚刀的垂直进给，即可滚切出所需的齿廓。
成型如下图3。
图3五：磨棱，磨棱工艺是为了倒角与去毛刺，齿轮作为重要的传动件，由于毛刺的存在，影响其外表，传动精度，再加工及装配，并且产生传动噪音，以至于使齿轮的性能可靠性，寿命和润滑效果下降，更主要是降低了齿轮的质量。
而磨棱倒角机恰是一种很好的用于齿轮去除毛刺的设备。
这一步也正是为了倒角与去毛刺，为后面的的工艺做准备。
六：剃齿，剃齿可以加工直齿和斜齿的内、外圆柱齿轮，生产效率高、加工表面光洁。
是齿轮加工的精加工部分剃齿加工原理相当于一对斜齿轮作双面无侧隙啮合的过程。
加工状态如下图4所示。
剃齿刀实质上是一个高精度的斜齿轮，在齿面上开有小槽，沿渐开线方向形成刀刃，另一个是被加工齿轮。
齿轮零件的加工工艺毕业设计
齿轮零件的加工工艺毕业设计一、齿轮零件的加工工艺概述齿轮作为机械传动系统中的重要部件，具有传递动力和转矩的作用。
其加工精度和表面质量对机械性能和使用寿命有着决定性影响。
因此，齿轮零件的加工工艺是机械制造中的重要环节之一。
本文将以圆柱齿轮为例，介绍其加工流程、设备选型、刀具选择、加工参数等方面的内容。
二、齿轮零件的加工流程1. 材料准备：选择合适的材料，根据设计要求进行锻造或铸造成型，并进行热处理。
2. 初步车削：将锻造或铸造后的齿轮毛坯进行初步车削，使其尺寸达到设计要求，并进行粗磨。
3. 精密车削：在精密车床上进行精密车削，使齿轮毛坯达到高精度要求。
这一步需要使用高精度刀具和设备，并严格控制切削参数，以确保加工质量。
4. 齿形加工：采用滚切削法或成型法进行齿形加工。
其中，滚切削法可以保证齿形精度和表面质量，成型法则适用于小批量生产。
5. 精密磨削：在磨床上进行精密磨削，使齿轮表面达到高精度和高光洁度要求。
这一步需要使用高精度的磨削设备和刀具，并严格控制加工参数。
6. 检验：对加工后的齿轮进行检测，包括尺寸、齿形、表面质量等方面。
如果不合格，则需要重新加工或修正。
7. 表面处理：根据使用要求进行表面处理，如镀铬、喷涂等。
8. 组装：将齿轮与其他部件组装在一起，完成机械传动系统的组装。
三、设备选型1. 车床：需要选择高精度的数控车床或普通车床，并配置相应的夹具和刀具。
2. 磨床：需要选择高精度的数控磨床或普通磨床，并配置相应的砂轮和夹具。
3. 滚齿机：如果采用滚切削法进行齿形加工，则需要选择相应的滚齿机，并配置相应的滚刀。
四、刀具选择1. 车削刀具：需要选择高精度的车削刀具，如硬质合金刀具、陶瓷刀具等，并根据加工材料和加工要求进行选择。
2. 磨削砂轮：需要选择高精度的磨削砂轮，如CBN砂轮、金刚石砂轮等，并根据加工材料和加工要求进行选择。
3. 滚切削滚刀：需要选择合适的滚切削滚刀，并根据齿形参数和加工要求进行选择。
齿轮的切削加工和变位齿轮
齿轮的切削加工和变位齿轮newmaker1 齿轮的切削加工原理1. 范成法切齿原理齿轮加工方法很多，以切削加工方法最为常用。
范成法是利用一对齿轮啮合原理切削加工齿廓的。
如图所示，假设将标准齿条作为刀具，另一齿轮为被切齿轮毛坯。
当刀具以v=rω作等速移动，齿轮毛坯以ω作等速转动时，刀具齿廓就能切出被加工齿轮的齿廓。
标准齿条型刀具的齿形它与标准齿条基本相同，只是齿顶增加了c*m 的高度，目的是为了切出被切齿轮的径向间隙。
因齿条刀的分度线等分其齿高，故又称为中线。
刀顶线与直线齿廓之间的过渡处不是直线，而是以半径为ρ的圆角刀刃。
它不能切出渐开线齿廓，只能切出齿根部分的过渡曲线。
刀顶线是用来切制被切齿轮齿根圆的。
齿条刀切齿的工作原理图2．标准齿轮的切制如图所示，齿条刀中线与齿轮坯分度圆相切并作纯滚动。
因为刀具中线上的齿厚等于齿槽宽，所以被切齿轮齿槽宽等于齿厚，即e=s。
此外，由于分度圆与中线相切，则齿根高等于齿条刀顶线至分度圆的距离(ha*+c*)m。
因为齿轮坯的齿顶圆是预先已按标准齿轮的齿顶圆直径加工好了的，故其齿顶高等于ha*m，这样切出的齿轮是标准齿轮。
3．变位齿轮的切制变位齿轮: 当齿条刀中线不与齿轮坯分度圆相切，而是相距（相割或相离）xm时，如图（a）、（c）所示的位置。
刀具的移动速度v=rω时，此时平行于刀具中线的一条直线（节线）与轮坯的分度圆相切并作纯滚动，这种改变刀具位置，使中线距离轮坯分度圆为xm时，加工出的齿轮称为变位齿轮，x称为变位系数。
距离xm为齿条中线由切制标准齿轮的位置沿轮坯径向离开或靠近齿轮坯中心所移动的距离，称为径向变位量（简称变位量），△=xm正变位齿条刀中线远离齿轮中心，变位系数取正值(x>0)，称为正变位，所切出的齿轮称为正变位齿轮，负变位齿条刀中线靠近齿轮中心，变位系数取负值(x<0)，称为负变位，所切出的齿轮称为负变位齿轮。
2变位齿轮用同一把齿条刀切出齿数相同的标准齿轮、正变位齿轮及负变位齿轮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
齿轮的加工过程
齿轮是一种常用的机械传动元件。
齿轮的加工过程中包含了多种工艺和机械加工设备。
下面将详细介绍齿轮的加工过程，以及齿轮加工中需要注意的事项。
1.齿轮的制图和计算：齿轮加工前首先要确定齿轮的参数、支座的尺寸和轴线的位置，然后制作出齿轮的制图和计算。
2.齿轮的切削：齿轮的切削是齿轮加工的核心，目前主要采用的是机床切削和磨削两
种工艺。
3.齿轮的热处理：齿轮加工后需要进行热处理，热处理可提高齿轮的强度和韧性，使
齿轮达到更高的使用寿命。
4.齿轮的测量：齿轮加工后需要进行测量，以保证齿轮的精度和质量。
二、齿轮加工工艺流程
1.齿轮加工的准备工作：包括确定齿轮类型、模数、压力角等参数，并进行相应的计
算工作，做好现场防护措施。
2.齿轮的车削：根据计算出的齿轮法向厚度和齿顶高度等参数，利用车床进行齿轮的
粗车和精车加工。
3.齿轮齿形的磨削：采用齿轮磨削机对齿轮进行磨削，以确保齿轮齿形的正常与性。
4.齿轮的毛坯加工：通过车铣联合加工等方式，将齿轮的齿顶和齿根部分加工至合适
的尺寸。
5.齿轮的热处理：采用火焰调质、控制温度等方式对齿轮进行热处理，提高齿轮的硬
度和耐磨性。
7.齿轮表面处理：根据需要对齿轮进行氧化、喷涂、电镀等表面处理，以防止齿轮表
面生锈、腐蚀等现象。
8.成品齿轮的包装、运输：将齿轮打包装箱、标签，进行运输。
在运输过程中要避免
齿轮的受损或丢失。
三、齿轮加工中需要注意的事项
2.妥善控制加工工序，避免在加工过程中出现偏差和误差。
3.对加工工具和设备进行维护和保养，确保加工精度和设备可靠性。
4.加工过程中要做好安全措施，防止发生事故。
5.严格遵守环保标准，防止污染环境。
6.质量问题发现后，要及时记录并进行整改，以提高齿轮加工的质量。
总之，齿轮加工是一项非常复杂的机械加工工艺，需要无缝合作的工艺流程和先进的加工设备，需要严格遵守相关的工艺规范和标准，方可保证齿轮在实际使用中的精度和可靠性。
