电力电缆故障的检测方法

电力电缆故障的检测方法电缆故障的主要种类是并联故障和串联故障。

串联故障指的是电缆当中的多个或者是一个导体存在断开情况，通常的时候，串联当中断开一个导体之前，较难发现串联的故障，只有真正出现短路情况的时候才容易发现串联故障。

并联故障是因为电缆长期超负荷运行而导致外绝缘的老化现象，进而在局部发生放电情况，导致并联故障。

而结合电缆故障被击穿的长度差异和电阻不同，能够划分电缆故障为高阻故障、低阻故障、开路故障。

1.电桥法电桥法是一种传统的电缆故障检测方法，其可以实现非常理想的效果。

这种检测方法十分便捷，有着非常高的检测精度，属于一种经常应用的电缆故障检测方法。

可是，也存在一些缺陷，因为电桥电压差和检流计不够灵敏，所以仅仅适宜对电阻较低的电缆故障开展检测。

而对于电阻较高的设备和断路故障的电缆问题难以借助这样的方法来检测。

2.高压电桥法在电缆检测当中，高压电桥法属于一种经常应用的故障检测方法。

其检测原理是，对于高压电桥当中恒流电源刺穿造成的电缆故障的地方，从一定程度上确保流动比较大的电桥电流，进而在电桥整体线路的两边形成一定的电位差，在协调电桥平衡的根底上统计故障地方的差距。

对于应用高压恒流电源而言，可以有效拓展电桥高阻检测的区域，相对来讲，其可以对结果开展尤为便捷和准确检测。

并且，对于电桥法的研究理论来讲，即电缆中心线路电阻与整体线路根据比率开展分配的特点可以促进电桥检测体系的形成。

3.冲击高压闪络法在对电缆故障开展检测的一些方法当中，施工人员应用十分广泛的一种方法是冲击高压闪络法。

这种方法的检测原理是在故障电缆的开端地方施加冲击高压，从而对发生故障的地方开展十分迅速的击穿，以及记录下故障地方一刹那电压突跳的数据信息。

在仔细研究电缆故障地方与电缆始末数据信息消耗时间的根底上对时间距离开展测试，从而得到故障的地方，以及执行解决对策。

4,低压脉冲反射法在电缆故障检测中应用低压脉冲发射的方法应当在损坏的线路当中注入低压脉冲。

电缆故障查找方法

电缆故障查找方法电缆故障是电力系统中常见的问题，一旦出现故障，不仅会影响正常的用电，还可能造成安全隐患。

因此，及时准确地查找电缆故障并进行修复至关重要。

下面将介绍几种常用的电缆故障查找方法。

首先，最常用的方法是使用绝缘电阻测试仪进行测试。

在使用测试仪之前，需要先将电缆的两端分别接地，然后将测试仪的两个探头分别接触电缆的两端，记录下测试仪显示的绝缘电阻数值。

如果绝缘电阻数值低于正常范围，就说明电缆存在绝缘故障。

通过这种方法可以快速定位故障位置，有针对性地进行修复。

其次，可以利用局放检测仪进行故障查找。

局放检测仪能够检测电缆局部放电现象，通过分析局放信号的特点，可以判断出电缆是否存在故障。

在使用局放检测仪时，需要注意选择合适的检测频率和增益，以确保能够准确地捕捉到局放信号。

通过这种方法，可以有效地排除电缆的局部故障，提高查找故障的效率。

另外，还可以借助红外热像仪进行故障查找。

红外热像仪能够将电缆表面的热量分布显示出来，通过观察热像图可以发现电缆存在的热点，从而判断出故障位置。

在使用红外热像仪时，需要注意选择合适的拍摄距离和角度，以确保能够准确地捕捉到热像图像。

通过这种方法，可以快速定位电缆的热故障，有针对性地进行修复。

最后，还可以利用无损检测技术进行故障查找。

无损检测技术能够在不破坏电缆表面的情况下，通过电磁、超声波等方法检测电缆内部的故障。

这种方法不仅能够准确地查找出电缆的故障位置，还能够保护电缆表面的完整性，减少对电缆的损坏。

通过这种方法，可以全面地了解电缆的故障情况，有针对性地进行修复。

综上所述，电缆故障的查找方法有多种，每种方法都有其适用的场景和特点。

在实际操作中，可以根据具体情况选择合适的方法进行故障查找，以确保能够及时准确地排除电缆故障，保障电力系统的正常运行。

电缆故障的测试原理及方法

2、跨步电压法：采用跨步电压法定点，主要针对对电缆外护套绝缘有要求的外护套接地故障定点，现在对部分直埋的无铠装的低压电缆、电线接地故障、也可以采用跨步电压法定点。
3、电磁法及音频法：用电磁波定点或采用音频法定点，从原理上讲是可行的。但从目前情况看，还没有性能可靠的，能实际应用的定点仪。或者说，采用电磁波定点的定点仪仍旧在各科研机构研发之中，还需实践中进一步验证提高，达到实际应用水平。
应用脉冲反射法（也有叫冲闪法）的智能型闪测仪，是目前应用范围最广，市场保有量最大的电缆故障粗测仪器。例如北京供电系统，由于地埋电缆使用时间长，电缆铺设量大，应用电缆故障测试仪的历史也较长，从1993年后10年间，购买的单片机控制的、DTC系列探测仪的早期产品、TC系列大屏幕液晶显示的电缆故障测试仪有50余套，几乎每个供电部门都使用。并且在有些供电部门，把该类电缆故障测试仪的使用，作为电缆测试工种高级工考试必须掌握的技能，笔者曾多次对北京供电系统进行过脉冲反射法电缆故障测试仪的技术培训。由于该类仪器应用时间长，对该类型的闪测仪的使用知识和使用经验的培训资料及专著种类较多，有利于用户及时掌握仪器的使用技巧。
三、电缆路径探测方法介绍：
采用电磁波进行路径探测，是一种很成熟的方法，实际应用效果也很好。区别在于探测的电缆长度、探测深度，信号频率等各不相同。现在流行的路径仪，探测电缆长度大于10KM，探测电缆深度大于2m，电磁波频率10KHZ－20KHZ。
四、中低压电缆检测仪（电桥测试仪）介绍：
现在市场上流通的中低压电缆检测仪，大部分是完成电缆故障粗测功能。其原理一般是采用电桥法，只不过是现在已经采用了计算机技术，采用的是智能电桥。有低压电桥、高压电桥等等。有些仪器还采用了超高压数字电桥原理。给故障点加的电压一般为200V以上，最高可以加到20KV。对于故障电阻较低的(电阻小于600MΩ)电缆故障。用中低压电缆检测仪可以粗测故障距离。

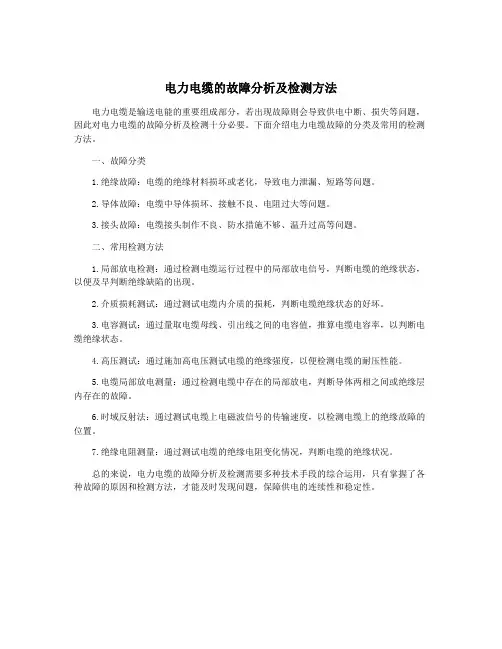

电力电缆的故障分析及检测方法

电力电缆的故障分析及检测方法
电力电缆是输送电能的重要组成部分，若出现故障则会导致供电中断、损失等问题，因此对电力电缆的故障分析及检测十分必要。

下面介绍电力电缆故障的分类及常用的检测方法。

一、故障分类
1.绝缘故障：电缆的绝缘材料损坏或老化，导致电力泄漏、短路等问题。

2.导体故障：电缆中导体损坏、接触不良、电阻过大等问题。

3.接头故障：电缆接头制作不良、防水措施不够、温升过高等问题。

二、常用检测方法
1.局部放电检测：通过检测电缆运行过程中的局部放电信号，判断电缆的绝缘状态，以便及早判断绝缘缺陷的出现。

2.介质损耗测试：通过测试电缆内介质的损耗，判断电缆绝缘状态的好坏。

3.电容测试：通过量取电缆母线、引出线之间的电容值，推算电缆电容率，以判断电缆绝缘状态。

4.高压测试：通过施加高电压测试电缆的绝缘强度，以便检测电缆的耐压性能。

5.电缆局部放电测量：通过检测电缆中存在的局部放电，判断导体两相之间或绝缘层内存在的故障。

6.时域反射法：通过测试电缆上电磁波信号的传输速度，以检测电缆上的绝缘故障的位置。

7.绝缘电阻测量：通过测试电缆的绝缘电阻变化情况，判断电缆的绝缘状况。

总的来说，电力电缆的故障分析及检测需要多种技术手段的综合运用，只有掌握了各种故障的原因和检测方法，才能及时发现问题，保障供电的连续性和稳定性。

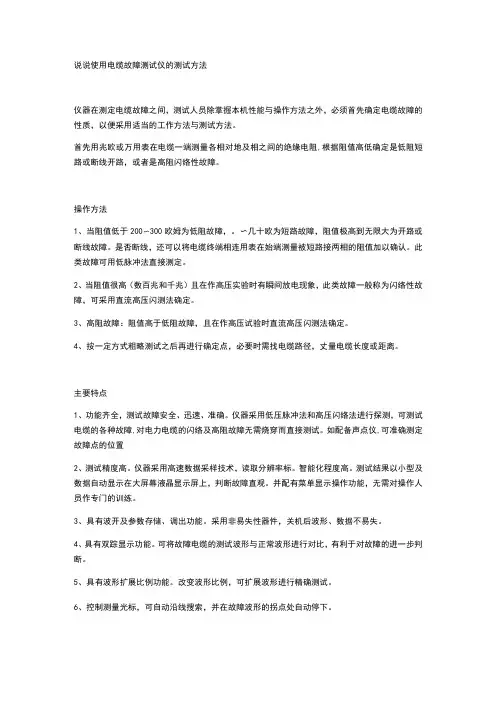

说说使用电缆故障测试仪的测试方法

说说使用电缆故障测试仪的测试方法仪器在测定电缆故障之间，测试人员除掌握本机性能与操作方法之外，必须首先确定电缆故障的性质，以便采用适当的工作方法与测试方法。

首先用兆欧或万用表在电缆一端测量各相对地及相之间的绝缘电阻,根据阻值高低确定是低阻短路或断线开路，或者是高阻闪络性故障。

操作方法1、当阻值低于200〜300欧姆为低阻故障，。

〜几十欧为短路故障，阻值极高到无限大为开路或断线故障。

是否断线，还可以将电缆终端相连用表在始端测量被短路接两相的阻值加以确认。

此类故障可用低脉冲法直接测定。

2、当阻值很高（数百兆和千兆）且在作高压实验时有瞬间放电现象，此类故障一般称为闪络性故障，可采用直流高压闪测法确定。

3、高阻故障：阻值高于低阻故障，且在作高压试验时直流高压闪测法确定。

4、按一定方式粗略测试之后再进行确定点，必要时需找电缆路径，丈量电缆长度或距离。

主要特点1、功能齐全，测试故障安全、迅速、准确。

仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。

如配备声点仪,可准确测定故障点的位置2、测试精度高。

仪器采用高速数据采样技术，读取分辨率标。

智能化程度高。

测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。

并配有菜单显示操作功能，无需对操作人员作专门的训练。

3、具有波开及参数存储、调出功能。

采用非易失性器件，关机后波形、数据不易失。

4、具有双踪显示功能。

可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。

5、具有波形扩展比例功能。

改变波形比例，可扩展波形进行精确测试。

6、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。

7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8、具有打印功能。

将测试的结果打印存档。

技术参数1.测试距离不小于10公里。

2.故障点定位误差小于0.5米。

3.电缆路径探测不小于10公里。

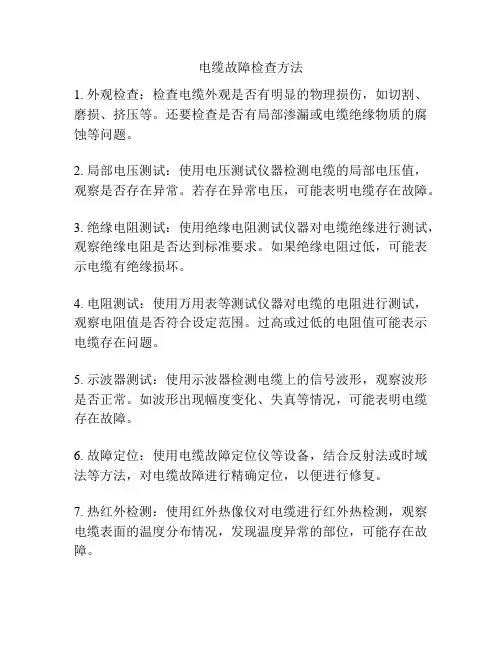

电缆故障检查方法

电缆故障检查方法
1. 外观检查：检查电缆外观是否有明显的物理损伤，如切割、磨损、挤压等。

还要检查是否有局部渗漏或电缆绝缘物质的腐蚀等问题。

2. 局部电压测试：使用电压测试仪器检测电缆的局部电压值，观察是否存在异常。

若存在异常电压，可能表明电缆存在故障。

3. 绝缘电阻测试：使用绝缘电阻测试仪器对电缆绝缘进行测试，观察绝缘电阻是否达到标准要求。

如果绝缘电阻过低，可能表示电缆有绝缘损坏。

4. 电阻测试：使用万用表等测试仪器对电缆的电阻进行测试，观察电阻值是否符合设定范围。

过高或过低的电阻值可能表示电缆存在问题。

5. 示波器测试：使用示波器检测电缆上的信号波形，观察波形是否正常。

如波形出现幅度变化、失真等情况，可能表明电缆存在故障。

6. 故障定位：使用电缆故障定位仪等设备，结合反射法或时域法等方法，对电缆故障进行精确定位，以便进行修复。

7. 热红外检测：使用红外热像仪对电缆进行红外热检测，观察电缆表面的温度分布情况，发现温度异常的部位，可能存在故障。

8. 声音检测：使用听诊器等工具对电缆进行声音检测，观察是否存在漏电声、放电声等异常的声音，以判断是否存在故障。

以上是常见的电缆故障检查方法，具体选用哪种方法需要根据实际情况和设备条件来决定。

在进行电缆故障检查时，应根据具体设备要求和安全规范进行操作，以确保安全可靠。

电力电缆检测及方法

电力电缆检测及方法概述电力电缆是电力传输和分配的重要组成部分。

为了确保电力系统的安全和可靠运行，对电力电缆进行定期的检测是非常重要的。

本文档旨在介绍电力电缆检测的常见方法和步骤。

电力电缆检测方法1. 直流电阻测量直流电阻测量是一种常见的电力电缆检测方法。

通过测量电缆导体的电阻值，可以判断电缆的导体是否完好，并且可以检测是否存在接触不良或电缆绝缘破损等问题。

2. 介电强度测试介电强度测试是对电力电缆绝缘能力的评估。

通过施加高电压并观察电缆是否能够承受该电压而不发生击穿，可以判断电缆绝缘是否良好。

这种测试可以帮助检测电缆绝缘老化、破损或绝缘材料不合格等问题。

3. 局部放电检测局部放电检测可以用于发现电缆终端或接头存在的潜在故障。

通过检测终端或接头周围的局部放电信号，可以判断是否存在电缆绝缘故障或接头材料不良等问题。

4. 热红外检测热红外检测利用红外热像仪来检测电缆故障。

通过检测电缆表面的温度变化，可以找出导体接触不良、绝缘老化或电缆过载等问题。

这种非接触式检测方法可以快速定位电缆故障点，并有效地指导维修工作。

5. 测距技术测距技术可以用于检测电缆损坏和故障的位置。

通过发送电脉冲到电缆上，并根据信号的反射时间计算出电缆上的损坏位置。

这种方法可以帮助快速定位电缆老化、断线或其他物理损坏问题。

结论定期的电力电缆检测是确保电力系统安全运行的关键步骤。

通过采用直流电阻测量、介电强度测试、局部放电检测、热红外检测和测距技术等方法，可以及时发现电力电缆的潜在故障，并采取相应的维修措施，以确保电力系统的可靠性和稳定性。

电力电缆故障点测试的几种方法

电力电缆故障点测试的几种方法，华天电力是电缆故障测试仪的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找电缆故障测试仪，就选华天电力。

电缆故障测试仪是通信、电力电缆施工和维护工作中的常用仪器，可以测定地下电缆及金属管线的准确位置和埋设深度，或测定架空电缆芯线障碍的准确部位。

为电缆、管线的改建扩建维修提供了方便，可减少开控地面，节省人力、物力和时间，因此是各邮电局和工矿企业必备的仪器。

电力电缆故障点测试一般包括脉冲法测试、闪络法测试、直闪法、冲闪法测试等几种方法。

电缆故障点测试注意事项：
一、脉冲法测试时，注意要甩掉局内所有设备，在最外线上进行测量。

二、使用闪络法测试时，必须将触发工作方式开关置于“闪络”位置。

三、在使用直闪法或冲闪法测试时，要注意人身安全及设备安全。

必须接好地线。

四、在闪络法测试结束后，切断电源，拆除本仪器与高压测试装置的连接线，再对高压电容器和电缆的所贮电荷进行放电。

放电时，应先加限流电阻R限制放电电流以使电流缓慢放电，待电容器上电压降低后，再直接对地放电电路中电阻为零，瞬间放电电流可高达几百安培，将发生严重的设备或人身事故。

五、在直闪法测试过程中，必须承受时注意监视故障的泄漏电流若电流突然增大，故障闪络现象未曾出现，应立即降低试验电压，改用冲闪法测试。

电力电缆的故障检测与诊断方法

电力电缆的故障检测与诊断方法电力电缆的故障检测与诊断是电力行业中非常重要的一项工作。

随着电力设备的不断发展和电网的快速扩展，电缆的安全和可靠运行对于保障电力系统的稳定供电至关重要。

然而，由于电缆埋藏在地下或地下水中，故障的检测和诊断相对困难。

本文将介绍一些常见的电力电缆故障检测与诊断方法，以期提升电力系统的可靠性和安全性。

一、开路故障检测与诊断方法开路故障是指电力电缆中导体断裂或绝缘失效导致的电流无法正常流通的情况。

针对开路故障的检测与诊断，常用的方法包括：电缆反演法、时域反射法和频域反射法。

电缆反演法是一种利用复杂矩阵计算电缆线路参数的方法，在检测开路故障时，可以通过对电缆两端电流和电压进行分析，计算出电阻和电感等参数，从而判断是否存在开路故障。

时域反射法是一种利用电磁波在电缆中从故障点反射回来的原理进行故障检测的方法。

通过在电缆一端施加短脉冲信号，利用反射波的信号特征来判断故障点的位置和类型，然后通过测量仪器进行分析和诊断。

频域反射法是一种利用频率信号在电缆中传输的原理进行故障检测的方法。

通过在电缆一端施加不同频率的信号，利用反射波的频谱特征来判断故障点的位置和类型，然后通过频谱分析仪器进行诊断。

二、短路故障检测与诊断方法短路故障是指电力电缆中导体之间出现串联导通的情况，导致电流异常增大，可能引发火灾等危险。

针对短路故障的检测与诊断，常用的方法包括：电缆阻抗法、时域反射法和热红外成像法。

电缆阻抗法是一种通过测量电缆两端的电压和电流，计算电缆的等效阻抗来判断是否存在短路故障的方法。

阻抗值的计算可以利用复杂矩阵法或者有功功率法等数学方法进行求解。

时域反射法在短路故障检测中同样也有应用。

通过施加短脉冲信号，利用反射波的特征来判断短路故障的位置和类型。

与开路故障时域反射法类似，需要使用相应的测量仪器进行分析和诊断。

热红外成像法是一种利用红外辐射热图像来检测和诊断电力电缆短路故障的方法。

通过红外热成像仪器，可以感知电缆局部温度的异常变化，从而判断是否存在短路故障及其位置。

电力电缆的故障分析及检测方法

电力电缆的故障分析及检测方法电力电缆作为电力传输和分配重要的组成部分，在运行过程中由于各种原因可能会出现各种故障，如导体断线、短路、漏电、绝缘老化，这些故障如果不及时发现和处理将会对电力系统的运行造成很大的影响，甚至会对人身安全构成威胁。

为了提高电力系统的可靠性和安全性，必须采取有效的故障检测和维护方法。

一、电力电缆故障的原因及表现1.导体断线故障导体断线是一种常见的电力电缆故障，其主要原因是导体材料的疲劳破裂和外力的损伤。

导体断线故障的表现主要有两种情况：（1）开路故障：电缆无法传输电力信号，导线电阻变大，电压下降，表现为电缆故障段附近的负荷失去供电。

（2）闪断故障：电缆的电路断开后又自行复位，导致电缆的电阻变化，使得电力系统的电压波动，可能引起灯泡闪烁或设备频繁重启。

2.电缆绝缘老化故障电缆绝缘老化故障是由于长期使用和环境因素等原因导致绝缘材料失效，绝缘性能下降，电场强度大，发生局部放电而造成的故障。

电缆绝缘老化故障的表现主要有：（1）漏电：因绝缘材料的老化和损伤导致电缆表面或内部出现漏电现象，可能引起安全事故。

（2）局部放电：由于绝缘材料老化，导致电场强度集中，局部电阻变大，电容增加，导致局部放电，可能会产生较高的电压和热量，对电缆绝缘材料造成损害。

3.电缆短路故障电缆短路故障是由于电线之间的接触或缠绕引起的，其表现为电路出现短路故障，会引起电源线路短路保护器动作断电。

电缆短路故障可以分为一次短路和二次短路两种情况。

电缆漏水故障通常是由电缆保护层的损伤和绝缘层内部结构被破坏导致的，如果不及时处理，有可能会导致绝缘层失效，产生较大的电气火灾隐患。

1.绝缘电阻测试绝缘电阻是指导线和导体之间的电阻值，可以反映电缆的绝缘状况。

绝缘电阻越大，绝缘性能越好。

绝缘电阻测试可以使用万用表等测试设备进行，当绝缘电阻低于一定值时，意味着电缆出现了绝缘老化或损伤。

此时需要对电缆进行维修或更换。

2.局部放电检测局部放电检测是指通过传感器采集电缆内部的局部放电信号，并通过信号分析来判断电缆绝缘状况的检测方法。

电缆故障测试方法与定位

电缆故障测试方法与定位电缆是现代化社会中常见的一种重要用电设备，在各种场合下广泛应用，起到连接供电和传输数据的作用。

然而，由于长期使用以及周围环境因素的影响，电缆难免会出现各种故障，如接头断裂、绝缘老化等，这些故障无疑对电缆的正常运行产生了负面影响。

因此在电缆投入使用前要进行各种试验以保证电缆质量的可靠性，同时在使用期间也需要进行定期的维护和检查，及时发现故障并解决问题。

一、电缆故障的类型1.线路短路线路短路是指由于功率线被树枝、鸟类、小动物或其他物体占据或緊贴导线，或由于某些原因，使得接触有无的金属物体形成的故障。

若线路短路情况严重，破坏性也会比较大。

2.接地故障接地故障是指电力线路中出现导体（接地线路除外）接触地体或与一处接地电阻不良的故障。

接地故障可分为铜柱接地故障和直接接地故障。

3.绝缘故障绝缘故障属于比较常见的故障类型，主要有：接头故障、绝缘老化、部分放电、闪络现象等。

二、电缆故障的测试方法电缆故障测试首先要对故障类型进行分析，然后进行测试。

按照故障类型的不同，测试时所需的仪器和方法也会不同。

在传统的电力行业中，进行电缆故障检测与定位，主要采用以下几种检测方法：1.耐压试验耐压试验是指在一定时间内对电缆进行一定的电块应力，以检测电缆绝缘特性是否达到规范要求，并且判断电缆所具有的耐受外部作用的能力。

2.直流电阻测试直流电阻测试主要用于检测电缆导体在外部电化学作用和机械损伤等不利因素下所表现的零部件的连续性。

3.时域反射法TDR时域反射法TDR测试是利用测试仪器向电缆发射一定的电磁脉冲，当波形遇到缺陷时，电磁波反射回来，从而根据反射波的走时和衰减情况来确定电缆中的故障点。

4.局部放电测试局部放电测试的主要目的是通过检测电缆中的局部放电信号来发现电缆绝缘中的问题和缺陷。

三、电缆故障的定位方法1.电缆反向法电缆反向法的原理是在电缆故障的两端依次数出故障距离，从而确定电缆故障的位置。

该方法需要在一端进行直流电压或交流电源测试。

电缆故障点测试验调试

电缆故障点测试验调试
电缆故障点的测试和调试是一个复杂的过程，需要使用专业的测试设备和技术。

以下是电缆故障点测试的一般步骤：
1.确定故障性质：在测试之前，需要确定电缆故障的性质，如开路、短路、断路等，以及故障的类型，如接地、闪络等。

这有助于选择合适的测试方法。

2.预定位：根据故障性质和类型，使用预定位技术确定故障点的大致位置。

预定位技术包括声测法、电桥法等。

3.精确定位：在预定位的基础上，使用精确定位技术确定故障点的精确位置。

精确定位技术包括脉冲反射法、时域反射法等。

4.修复故障：在精确定位后，根据故障类型和性质，采取相应的措施修复故障。

如果是开路或断路故障，需要重新连接或更换电缆；如果是短路或接地故障，需要修复或更换绝缘层。

5.调试测试：在修复故障后，需要进行调试测试，确保电缆正常运行。

调试测试包括电压、电流、电阻等参数的测试。

需要注意的是，电缆故障点的测试和调试需要使用专业的测试设备和技术，并且需要经验丰富的专业人员进行操作。

同时，在测试和调试过程中，需要注意安全问题，如避免触电等。

电缆故障检测基本技术

一、电缆故障测试步骤：第一步：电缆故障性质的确定测试故障之前要确定：故障电阻是低阻还是高阻；是闪络性还是泄漏型型故障；是开放性的还是封闭型的；是接地、短路、断线还是它们的混合；是单相、两相还是三相故障。

判断故障性质最好用万用表确定高阻还是低阻故障。

以确定测试方法。

第二步：粗测利用低压脉冲法先测定被测电缆的全长和短路、断路故障的距离。

对于高阻故障，可用高压智能电桥，高压闪络法（电流取样法、电压取样法、二次脉冲法）测出故障点距测试端的距离。

之所以称为粗测，是因为无论何种方法测出的数值仅表示被测电缆（故障）的地下长度，由于地下的预留长度不能精确估计，此长度不能代表地面的距离。

只能算是故障点的大致范围。

第三步：测寻电缆的埋设路径，便于在电缆的正上方进行精确定位。

第四步：精确定点对电缆施加冲击高压（或脉动高压），利用故障点的放电声波，在粗测故障距离范围内，用声测法（声磁同步法）或跨步电压法进行精确故障点定位。

二、电缆故障测试方法1．低压脉冲测试法此法可直观地判断电缆故障点是开路还是短路性质的故障，并且能直接读出故障点距测试端的距离来。

低压脉冲法最典型的测试波形如图一所示。

根据行波理论的电波反射原理，发射脉冲在电缆中的传播过程中，如果遇到阻抗不匹配点（阻抗为零的短路点或阻抗为无穷大的断路点以及中间接头处），均会有能量的反射，形成反射脉冲。

断路和断路点反射能量最强，因此反射波的幅度就最大。

接头处反射能量较弱，回波就小得多。

短路故障回波的极性与发射脉冲的极性相反（反相），短路故障回波的极性与发射脉冲的极性相同（同相）。

中间接头处的等效阻抗一般大于电缆的特性阻抗，回波极性也与发射脉冲同相，只是幅度相对要小得多，加上在传播过程中电缆的衰减，所以不一定每个中间接头的的回波都看得见，1Km以上的中间接头回波就可能看不清楚甚至看不见。

定位双游标必须卡在发射脉冲的前沿拐点和回波脉冲的前沿拐点上测试出的距离才是准确的。

对于较远距离的故障回波（包括电缆终端反射回波），由于回波前沿比较圆滑，前沿起始拐点不一定非常清晰，可能会带来一定测试误差。

电力电缆的故障分析及检测方法

电力电缆的故障分析及检测方法电力电缆是输送电能的重要设备，但在运行中难免会出现故障。

电力电缆的故障一般分为三类：绝缘故障、电缆接头故障和电缆外包层故障。

处理故障需要实施合适的检测方法，据此本文将就电力电缆故障的检测方法进行探讨。

一、绝缘故障检测方法1、绝缘电阻测试法绝缘电阻测试法是比较常用的一种绝缘故障检测法。

它主要是利用高压直流放电器将试验电缆的一端接地，另一端接通500V或1000V直流电压（也可以根据实际情况对电压进行调整），并记录电流与电压。

如果读书在在50MΩ以上，说明绝缘没有问题。

此法的优点是简单易行，缺点在于只能检测到大面积的绝缘故障，不能检测到局部绝缘故障。

2、局部放电检测法局部放电检测法是一种常用的局部绝缘故障检测方法。

它的原理是利用放电电流产生信号，通过放大和滤波等处理得到故障信号，然后再通过分析断层发生的时间、位置、大小等综合条件来定位故障。

局部放电检测法主要适用于高压交流电缆及其附件的检测，检测结果更为可靠，但仪器昂贵，操作比较麻烦。

二、电缆接头故障检测方法电缆接头故障比较常见，如果及时发现故障，不仅可以延长电缆的使用寿命，而且可以提高电缆系统的可靠性。

电缆接头故障的检测方法包括如下：1、分接箱可视检查法通过检查分接箱外观，连接方式、接线端子、连接盘上的引线及连接板上的引线等情况来判断电缆接头的质量。

2、分接箱绝缘电阻测试法通过对接头进行高压试验，测量其绝缘阻值，从而判断接头质量。

3、分接箱局部放电检测法通过检测接头所产生的局部放电信号，来定位接头故障位置。

三、电缆外包层故障检测方法电缆外包层故障往往不易发现，如果长期不修复，很容易引起电缆系统故障。

这类故障的检测方法有以下几种：1、有线检测法通过检测电极间导通状态的变化来定位电缆外包层故障点的位置。

该方法精度高，定位准确，但是在大功率电缆上的实用性不足。

2、雷电冲击测试法利用冲击波法产生的电磁场，通过定位电缆故障处反射回来的信号来寻找故障点。

电力电缆的故障分析及检测方法

电力电缆的故障分析及检测方法电力电缆是输送电力的重要设备，其工作可靠性直接关系到供电系统的安全运行。

由于各种原因，电力电缆会出现各种故障，给供电系统带来安全隐患。

对电力电缆的故障分析及检测方法进行研究具有重要意义。

本文将就电力电缆的故障分析及检测方法进行探讨，旨在提高供电系统的安全性和可靠性。

一、电力电缆的常见故障及其分析1.绝缘老化绝缘老化是电力电缆常见的故障之一，主要由于电缆长时间运行、环境温度变化等因素导致绝缘材料老化、变质。

绝缘老化会造成电缆绝缘强度下降，容易导致绝缘破坏和击穿，进而引起短路事故。

对于绝缘老化故障，可以通过以下方法进行分析：（1）外观检查：观察电缆外观是否有裂纹、变形等情况；（2）绝缘电阻测量：使用绝缘电阻测试仪对电缆绝缘进行测量，了解绝缘老化程度；（3）局部放电测试：利用局部放电检测设备对电缆进行检测，判断是否存在局部放电现象。

2.金属外护套腐蚀金属外护套腐蚀是导致电力电缆故障的常见原因之一，主要由于化学介质、土壤湿度等因素导致外护套金属腐蚀。

金属外护套腐蚀会导致外护套损坏，使电缆失去保护功能，容易导致接地故障和短路。

对于金属外护套腐蚀故障，可以通过以下方法进行分析：（1）外观检查：观察电缆外护套表面是否有腐蚀痕迹、锈蚀情况；（2）金属电位测量：使用金属电位测试仪对外护套进行测量，了解外护套腐蚀情况；（3）化学分析：采集外护套腐蚀部位样品进行化学分析，确定腐蚀原因。

3.接头故障电力电缆的接头是电力传输的重要部分，但接头也是电缆故障的薄弱环节。

接头故障主要包括接头松动、接触不良、绝缘接头老化等情况，会导致接头发热、烧坏，严重影响电缆的安全运行。

对于接头故障，可以通过以下方法进行分析：（1）红外热像仪检测：利用红外热像仪对接头进行热成像，了解接头是否存在异常发热情况；（2）接触阻抗测量：使用接触阻抗测试仪对接头进行测量，判断接头的接触情况；（3）X射线检测：采用X射线检测设备对接头进行透视检测，了解接头内部情况。

电缆故障检测正确步骤流程是什么

对于电缆故障点查找的具体步骤是有哪些？
电力电缆故障是电力抢修中比较常见的故障之一，由于环境比较复杂，检测难度也比较大。

虽然电电缆故障检测仪的使用，降低了检测难度。

但是也会因其他原因导致故障定位不精准的问题出现。

为保障设备检测的精准性，在电缆故障检测时，一定要按照正确的检测步骤。

一般电缆故障的检测一般要经过准备工作、故障性质诊断、测距、定点四个步骤。

1.准备工作
测试前要了解电缆的电压等级，以选择合适的高压脉冲电压。

还要详细了解电缆的长度、绝缘材料、铺设方式、路径、接头数量、接头位置等资料。

路径不详时，要用路径仪确定电缆路径。

总之，电缆的资料越全，测试时间越短。

2.故障性质诊断（按测试方式分类）
电缆故障性质的诊断，即确定故障的类型与严重程度，以便于测试人员对症下药，选择适当的电缆故障测距与定点方法。

3.故障测距
电缆故障测距，又叫预定位，在电缆的一端使用仪器确定故障距离，现场上常用的故障测距方法有古典电桥法与现代行波法。

4.电缆故障定点
电缆故障定点，又叫精确定位，即按照故障测距结果，根据电缆的路径走向，找出故障点的大体方位来，在一个很小的范围内，利用放电声测法或其它方法确定故障点的准确位置。

一般来说，成功的电缆故障探测都要经过以上四个步骤，否则欲速则不达。

例如不进行故障测距而利用放电声测法直接定点，沿着很长的电缆路径探测故障点放电声是相当困难的。

如果已知电缆故障距离，确定出一个大体方位来，在很小的一个范围内（10米左右）来回移动定点仪器探测电缆故障点放电声，就容易多了。

电力设备的电缆故障检测与维修技术

电力设备的电缆故障检测与维修技术一、引言电力设备的电缆是供电系统中非常重要的组成部分，它负责输送电能，连接各种电气设备。

然而，由于电缆运行环境复杂，存在各种潜在的故障风险，如绝缘老化、短路等。

因此，电缆故障检测与维修技术对于确保电力设备的稳定运行至关重要。

二、电缆故障检测技术1. 传统检测方法传统的电缆故障检测方法包括直流耐压测试、局部放电检测和无损检测等。

直流耐压试验通过施加高压电流，检测电缆绝缘是否破损。

局部放电检测主要依据局部放电产生的脉冲电流信号来判断电缆绝缘是否发生故障。

无损检测技术则主要通过热红外成像、电磁波检测等方式，检测电缆表面和内部的异常情况。

2. 高频电缆故障预测技术近年来，高频电缆故障预测技术逐渐兴起。

该技术利用高频电磁波在电缆中的传播特性，通过检测信号的相位和幅度变化，来判断电缆的故障类型和位置。

高频电缆故障预测技术具有非侵入性、准确性高等优点，可以及早发现电缆故障，提前进行维修，避免事故的发生。

三、电缆故障维修技术1. 绝缘修复技术电缆的绝缘老化是导致电缆故障的主要原因之一。

对于绝缘老化的电缆，可以采取混凝土护套修复、电缆漏油处理等方法进行维修。

混凝土护套修复是通过将新的混凝土材料包裹在受损部分上，增加电缆的绝缘性能。

电缆漏油处理则主要是清除漏油部位的污物，并进行绝缘油的添加。

2. 故障定位技术故障定位是电缆故障维修中非常重要的环节。

常用的故障定位技术包括回波法、反射法和时间域反射法等。

回波法利用电缆信号在故障位置反射后返回的特性，通过测量反射时间差来确定故障位置。

反射法则是利用发送的电磁波在故障位置反射所产生的信号，通过测量反射信号的幅度和相位差来确定故障位置。

时间域反射法是利用不同频率的电磁波在电缆中传播速度不同的原理，通过测量信号的传播时间来确定故障位置。

3. 故障纠正技术一旦确定了电缆故障的位置，需要进行故障纠正。

常用的故障纠正技术包括电缆割接、绝缘加固、局部放电修复等。
