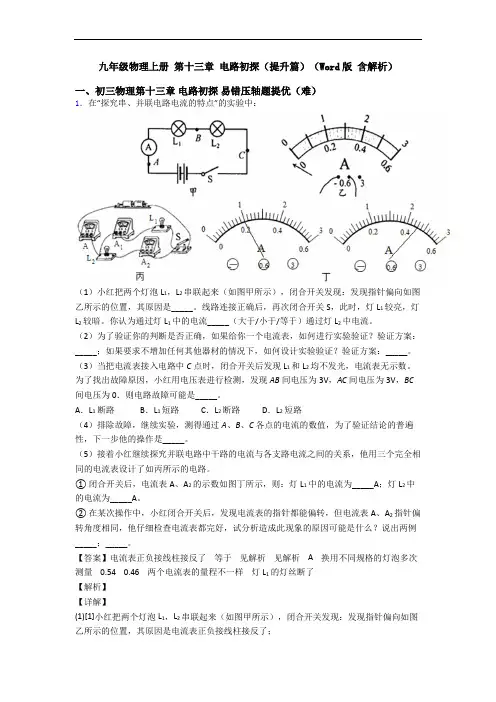

九年级物理上册第十三章电路初探（提升篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在“探究串、并联电路电流的特点”的实验中：（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。
线路连接正确后，再次闭合开关S，此时，灯L1较亮，灯L2较暗。
你认为通过灯L1中的电流_____（大于/小于/等于）通过灯L2中电流。
（2）为了验证你的判断是否正确，如果给你一个电流表，如何进行实验验证？验证方案：_____；如果要求不增加任何其他器材的情况下，如何设计实验验证？验证方案：_____。
（3）当把电流表接入电路中C点时，闭合开关后发现L1和L2均不发光，电流表无示数。
为了找出故障原因，小红用电压表进行检测，发现AB间电压为3V，AC间电压为3V，BC 间电压为0．则电路故障可能是_____。
A．L1断路 B．L1短路 C．L2断路 D．L2短路（4）排除故障，继续实验，测得通过A、B、C各点的电流的数值，为了验证结论的普遍性，下一步他的操作是_____。
（5）接着小红继续探究并联电路中干路的电流与各支路电流之间的关系，他用三个完全相同的电流表设计了如丙所示的电路。
① 闭合开关后，电流表A、A2的示数如图丁所示，则：灯L1中的电流为_____A；灯L2中的电流为_____A。
② 在某次操作中，小红闭合开关后，发现电流表的指针都能偏转，但电流表A、A2指针偏转角度相同，他仔细检查电流表都完好，试分析造成此现象的原因可能是什么？说出两例_____；_____。
【答案】电流表正负接线柱接反了等于见解析见解析 A 换用不同规格的灯泡多次测量 0.54 0.46 两个电流表的量程不一样灯L1的灯丝断了【解析】【详解】(1)[1]小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是电流表正负接线柱接反了；[2]根据串联电路电流的规律，通过灯L 1中的电流等于通过灯L 2中电流；(2)[3]为了验证猜想是否正确，如果给出一个电流表，则可以：断开开关，将电流表接在A 处，闭合开关，记下电流表示数；重复上面的步骤，将电流表分别接在B 、C 处，比较各处的电流大小；[4]如果不增加任何其他器材，则可以：对换原电路中灯L 1、L 2的位置，闭合开关，再次观察比较两灯泡的亮度：若L 2比L 1亮，则猜想正确，若仍是L 1比L 2亮，则猜想不正确；(3)[5]当把电流表接入电路中C 点时，闭合开关后发现L 1和L 2均不发光，电流表无示数，说明电路中有断路故障；用电压表进行检测时，测得AC 间电压为3V ，说明开关没有断路、电源是完好的；测得AB 间电压为3V ，说明此时电压表通过L 2与电源两极相连，则L 2没有断路；测得BC 间电压为0，说明此时电压表不能与电源两极相连，则L 1断路了；故选A ；(4)[6]排除故障，继续实验，测得通过A 、B 、C 各点的电流的数值，为了验证结论的普遍性，下一步他的操作是换用不同规格的灯泡多次测量；(5)[7]由丙图可知，电流表A 1测灯泡L 1的电流，电流表A 2测灯泡L 2的电流，电流表A 测的是干路电流；闭合开关后，电流表A 、A 2的示数如图丁所示，由并联电路的电流特点可知，A 的示数应大于A 2的示数，但图中电流表A 的偏转角度较小，所以电流表A 的量程是0～3A ，电流表A 2的量程是0～0.6A ；则由丁图可知电流表A 的示数（干路电流）是1A ，电流表A 2的示数（灯L 2中的电流）是0.46A ，则灯L 1中的电流为12-1A -0.46A 0.54A I I I ===[8]电流表A 、A 2的指针都能偏转，并且偏转角度相同，原因之一可能是两个电流表的量程不一样；原因之二可能是灯L 1的灯丝断了，导致两只电流表是串联在一起的，所以示数相同。
