液力变矩器的设计与优化
工程机械液力变矩器现代设计方法及应用
工程机械液力变矩器现代设计方法及应用李凌云（湖北工业大学，湖北武汉430068；江苏省宿迁经贸高等职业学校，江苏宿迁223600）一、设计思路转变（一）设计方法创新传统的工程机械液力变矩器设计基于一维束流理论设计，是一个需要大量经验和实验数据的开环系统，设计周期偏长，设计费用高，性能参数难以达到最优，难以满足新时期工程机械发展对液力变矩器设计工作的要求。
近些年国内研究人员提出基于三维流动理论进行液力变矩器设计，应用立体力学CFD 技术以及激光可视流场技术，开发出具有完全自主知识产权的CAX/CFD 集成设计系统，提供直接面向用户需求的集成化一体化设计系统，保证了产品匹配性能以及时效性，同时也为国家工程机械液力变矩器设计提供了新的方法与理论。
（二）关键技术现阶段，工程机械液力变矩器设计主要面临着流场可视化分析、叶片成型、三维瞬态流场计算等难题，变矩器内部液体不可视，叶片空间曲面复杂，稳态流场计算精度难以保证，受到TC内流场特性认知缺乏的影响，CFD 计算建模科学性一般。
（三）工程合作经过工业生产和工程合作，可以快速将研究成果推广向更多的国内TC 制造厂商以及工程机械主机厂，在工程机械液力变矩器生产实践中推动工程机械液力变矩器系统化设计工作的开展，尽快建立工程机械液力变矩器型号谱系，给液力变矩器开发设计以及快速选型工作打好基础，同时在工程应用中进一步丰富设计方法，拓宽其应用领域，提高设计制造水平。
二、工程机械液力变矩器现代设计方法的应用（一）三维稳态流场计算传统的一维束流理论忽视了稳态流场计算的时变性，因而计算精度不高，而三维瞬态流场计算方法则通过多流动区域耦合滑动网格法、湍流模型大涡数值模拟、全流道模型等技术，更准确真实地预测流体流动情况以及涡旋、脱流、分离流动等多种不同的流动现象，更准确地做出TC 使用性能预测。
1.多流动区域耦合滑动网格法TC 工作过程中，泵轮和涡轮转速不一致，循环流动会导致叶轮交界面上的工作介质同时出现流进流出运动，因此数值计算难以设定固定进出口边界条件，瞬态流场整体模拟比较困难。
液力变矩器结构设计_毕业论文
摘要液力变矩器具有的优良特性，自动适应性、无级变速、良好稳定的低速性能、减振隔振及无机械磨损等，是其它传动元件无可替代的。
历经百年的发展，液力变矩器的应用不断扩大，从汽车、工程机械到石油、化工、矿山、冶金机械等领域都得到了广泛的应用。
本文主要介绍了CL315液力变矩器的结构设计,结构的设计主要是指变矩器的循环圆设计、叶片设计、特性计算、整体结构设计以及一些关键零部件的设计，由于叶片参数直接影响到变矩器的性能，因而是液力变矩器的设计的关键是叶片设计，叶片设计的方法有很多，本次叶片设计采用的是环量分配法。
关键词：液力变矩器叶片设计环量分配法目录摘要 (I)第1章绪论 (1)1.1液力变矩器综述 (1)1.2液力变矩器的国内外研究现状 (1)1.3液力变矩器设计方法研究进展 (2)1.4本课题研究的意义目的 (3)第2章液力变矩器的基本知识 (5)2.1液力变矩器的构造 (5)2.2液力变矩器的工作原理 (6)2.3液力变矩器中循环流量的确定 (7)2.3.1通流损失 (7)2.3.2冲击损失 (8)2.4液力变矩器几何参数的计算 (11)2.4.1计算工作轮特性参数和几何参数的关系 (11)第3章液力变矩器结构设计 (13)3.1设计方法 (13)3.2循环圆的确定 (15)3.3叶片的设计 (17)3.3.1泵轮叶片的设计 (17)3.3.2涡轮叶片设计 (21)3.3.3导轮叶片设计 (24)结论 (26)参考文献 (27)致谢 (28)第1章绪论1.1液力变矩器综述液力变矩器是以液体为工作介质的一种非刚性扭矩变换器，是液力传动的型式之一。
液力变矩器具有的优良特性，自动适应性、无级变速、良好稳定的低速性能、减振隔振及无机械磨损等，是其它传动元件无可替代的。
历经百年的发展，液力变矩器的应用不断扩大，从汽车、工程机械到石油、化工、矿山、冶金机械等领域都得到了广泛的应用。
液力变矩器的流场理论、设计和制造、实验等研究工作，近年来，也得到了突飞猛进的发展。
汽车液力变矩器的cfd优化设计
汽车液力变矩器的cfd优化设计汽车液力变矩器的CFD优化设计
汽车液力变矩器是汽车发动机的关键部件。
它的优化设计一直是汽车行业的研
究热点。
近年来，计算流体力学（CFD）技术日益成熟，在汽车液力变矩器的优化
设计中的应用受到重视。
在CFD优化设计的过程中，可以采用计算流体动力学及其相关算法，构建汽车液力变矩器的流体模型，反映温度场、流速场、流量场和压力场，并利用这些数据模拟汽车液力变矩器的噪音、涡轮效率、燃油消耗量及其热情况。
同时根据优化目标，找出小变化尺寸、材料和参数，从而获得最佳性能，实现更高效的变矩器。
随着CFD优化技术不断深入研究，汽车液力变矩器在设计上也得到进一步改善。
一方面，CFD技术可以帮助识别和改善流体动力学性能，提高液力变矩器的效率。
另一方面，针对液力变矩器结构设计有条件优化（CO）途径，可以有效减小液力变矩器的重量，降低汽车工作过程中的噪声水平。
它们的应用可以大大减少汽车的排放，更加有条件的改善汽车的性能及质量。
CFD优化设计使汽车液力变矩器的流动特性得以改善，并具有一定的控制性和
可靠性。
但现阶段，CFD优化设计仍然存在一定的局限性，比如噪声控制技术尚未
有效整合，计算时间较长，算法稳定性不高等问题。
未来，将大力推动CFD优化设计技术的研发和改善，使汽车液力变矩器的性能得到进一步改善，达到更高水平。

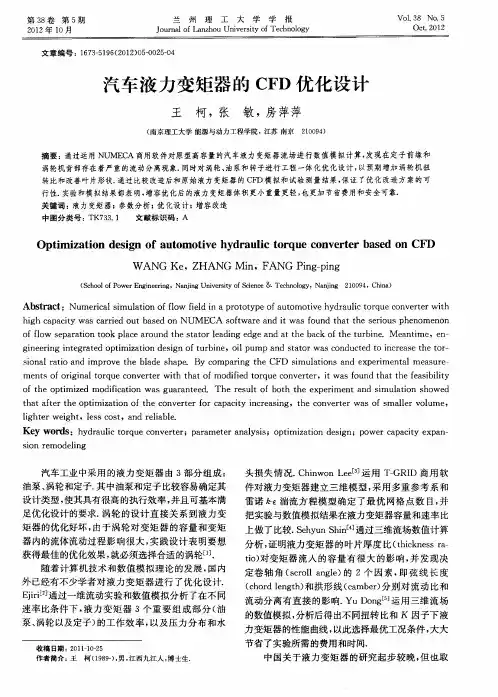

汽车液力变矩器的CFD优化设计
