OPNET实验报告

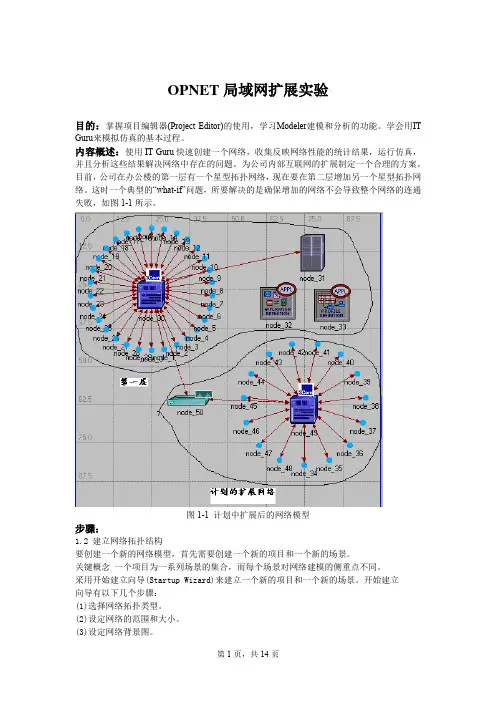

OPNET局域网扩展实验——05opnet仿真实例资料文档
OPNET局域网扩展实验目的：掌握项目编辑器(Project Editor)的使用，学习Modeler建模和分析的功能。
学会用IT Guru来模拟仿真的基本过程。
内容概述：使用IT Guru快速创建一个网络，收集反映网络性能的统计结果，运行仿真，并且分析这些结果解决网络中存在的问题。
为公司内部互联网的扩展制定一个合理的方案。
目前，公司在办公楼的第一层有一个星型拓扑网络，现在要在第二层增加另一个星型拓扑网络。
这时一个典型的“what-if”问题，所要解决的是确保增加的网络不会导致整个网络的连通失败，如图1-1所示。
图1-1 计划中扩展后的网络模型步骤：1.2 建立网络拓扑结构要创建一个新的网络模型，首先需要创建一个新的项目和一个新的场景。
关键概念一个项目为一系列场景的集合，而每个场景对网络建模的侧重点不同。
采用开始建立向导(Startup Wizard)来建立一个新的项目和一个新的场景。
开始建立向导有以下几个步骤：(1)选择网络拓扑类型。
(2)设定网络的范围和大小。
(3)设定网络背景图。
(4)选择对象模型家族。
开始建立一个场景步骤如下：(1)打开IT Guru。
(2)从File菜单中选择New...。
(3)从弹出的下拉菜单中选择Project并单击OK按钮。
(4)将你的项目命名为<initials>_Sm，场景命名为<initials>_first_floor。
<initials>用来区分同一项目的不同版本，比如可以将项目命名为1_sim。
将场景命名为1_first_floor。
(5)单击OK按钮。
这时出现开始向导，创建新的背景拓扑图，如图1-2所示。
图1-2 开始向导：创建新的背景拓扑图选定网络的范围，如图1-3所示。
图1-3 开始向导：选定网络范围指定网络的大小，如图1-4所示。
图1-4 开始向导：指定网络大小选择OPNET自带的对象模型家族种类，如图1-5所示。
opnet实验报告范例
opnet实验报告范例OPNet仿真实验报告第一章实验任务1.1 实验一–设置一个仿真场景，假设PC有N台，服务器有M台，交换机和路由器根据N值进行配置–当N=30，60，90和M=1时，设置仿真场景，配置连接设备，服务器配置FTP、TELNET、WWW、SNMP等服务，给出N不同取值时：1）整个网络平均延迟对比曲线图2）服务器与交换机链路的平均吞吐量对比曲线图3）服务器CPU负载变化对比曲线图–当N=90，M分别取值1和2时，设置仿真场景，配置连接设备，服务器配置同上，给出M不同取值时：1）整个网络平均延迟对比曲线图2）服务器与交换机链路的平均吞吐量对比曲线图3）服务器CPU负载变化对比曲线图。
1.2 实验二RIP协议的OPNET仿真分析第二章OPNET网络建模及仿真方法2.1 OPNET简介OPNET是1986年由美国MIL3 Inc．(现在为OPNET Technologies Inc.)研制的，最初是用于军事需要，但很快就发展成为一款商业化软件，并成为目前世界上最先进的网络仿真和开发工具之一。
现在全球大约有2700个OPNET用户，涉及企业、军事、教育、银行、保险等多个领域，被第三方权威机构评为“世界级网络仿真软件第一名”。
作为商业软件的OPNET价格非常昂贵，但它也提供了专门用于教育和科研的免费版本，如OPNET IT Guru。
OPNET支持面向对象的建模方式，并提供图形化的编辑界面，更便于用户使用；采用离散事件驱动的模拟机理，使计算效率得到了很大提高；将基于包的分析方法和基于统计的数学建模方法结合起来，大大加快了仿真速度，而且可以得到更加细节化的模拟结果；在物件拼盘中，包含了详尽的模型库：路由器、交换机、服务器、客户机、ATM设备、DSL设备等，还有其它厂商的配备，使OPNET在新网络项目的设计以及对现有网络的分析方面都有卓越表现；它为通信协议和路由算法的研究提供了与真实网络相同的环境。
实验3：基于Opnet的路由协议仿真

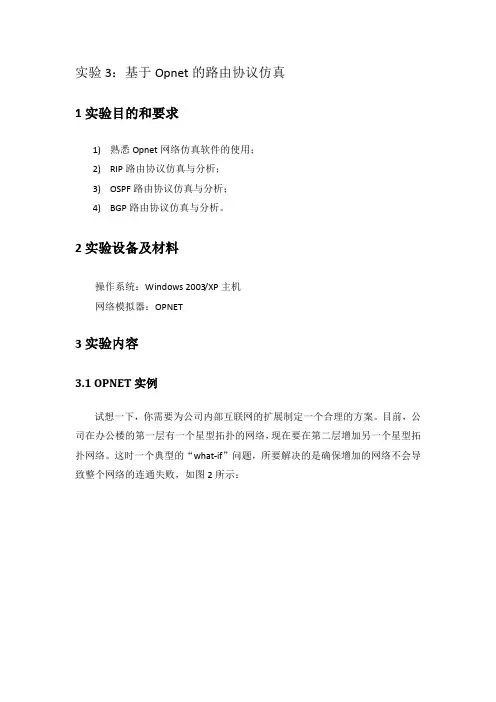

实验3：基于Opnet的路由协议仿真1实验目的和要求1)熟悉Opnet网络仿真软件的使用；2)RIP路由协议仿真与分析；3)OSPF路由协议仿真与分析；4)BGP路由协议仿真与分析。
2实验设备及材料操作系统：Windows 2003/XP主机网络模拟器：OPNET3实验内容3.1 OPNET实例试想一下，你需要为公司内部互联网的扩展制定一个合理的方案。
目前，公司在办公楼的第一层有一个星型拓扑的网络，现在要在第二层增加另一个星型拓扑网络。
这时一个典型的“what-if”问题，所要解决的是确保增加的网络不会导致整个网络的连通失败，如图2所示：图2. 计划中扩展后的网络模型3.1.1步骤1：创建新的项目和场景1) 打开Modeler。
2) 从File 菜单中选择New...。
3) 从弹出的下拉菜单中选择Project 并单击OK。
图3. 新建项目和场景4) 单击OK 按钮, 出现开始向导，创建新的背景拓扑图，如图4所示:图4. 开始向导：创建新的背景拓扑图5) 单击Next，选定网络的范围，如图5所示：图5. 开始向导：选择网络范围6) 单击Next，指定网络的大小，如图6所示：图6. 开始向导：指定网络大小7) 单击Next，选择OPNET 自带的对象模型家族种类，如图7所示:图7. 开始向导：选择对象模型家族种类8) 单击Next，再次确认环境变量，如图8所示：图8. 设置完毕的开始向导9) 单击完成，这时出现大小和规格如同所指定的工作空间，同时弹出一个对象模板（包含刚刚选定的对象模型家族的所有模型），如图9所示：通过对象模板中的节点和链路模型来创建网络模型。

节点模型：代表实际的设备。
链路模型：代表连接设备的物理媒质，可以是电缆或者光缆。
可以通过对象模板中的图标直观地看出节点模型和链路模型。
可以使用以下三种方法之一创建网络拓扑：导入拓扑图。
从对象模板中选择模型并放置在工作空间中。
使用快速拓扑配置工具（Rapid Configuration）图9. 工作空间和对象模板3.1.2步骤2：创建网络拓扑Topology –〉Rapid Configuration从配置下拉列表中选择Star，单击OK...，如图11 所示：图11. Rapid Configuration对话框接下来需要为网络指定节点模型和链路模型：OPNET 中标准模型的命名规则为：<protocol1>_..._<protocoln>_<function>_<mod>其中<protocol>为模型用到的协议，可能同时用到几个协议<function>代表模型的大致功能<mod>模型派生类别。
