电磁阀的原理和分类

电磁阀的工作原理

电磁阀的工作原理
电磁阀是一种利用电磁力控制液体或气体流动的设备。

其工作原理可以分为两种类型：直动式和间接式。

1. 直动式电磁阀工作原理：
直动式电磁阀结构简单，由阀体、阀芯和电磁线圈组成。

工作时，电磁线圈通电产生磁场，使阀芯受到吸引力而被吸附在阀座上，从而关闭阀门。

当电磁线圈断电时，阀芯被弹簧弹回原位，阀门开启，流体通过。

通过控制电磁线圈的通断，可以控制流体的开闭。

2. 间接式电磁阀工作原理：
间接式电磁阀采用活塞结构，由阀体、阀芯、辅助导向阀和电磁线圈组成。

工作时，电磁线圈通电，使阀芯上的密封件随阀芯一同被吸附在阀座上，密封阀门关闭。

同时，电磁力作用于活塞上的活塞杆，提供了一个移动阻力，使其在阀座关闭状态下保持稳定。

当电磁线圈断电时，通过辅助导向阀排放掉上腔的压力，活塞上端的压力消失，柔性密封片受压差的作用，活塞和阀芯一同向下移动，打开阀门，流体通过。

通过控制电磁线圈的通断，可以控制流体的开闭。

总的来说，电磁阀的工作通过控制电磁力的产生和消失来控制阀芯的移动，从而实现对流体的开闭控制。

不同类型的电磁阀结构和工作原理有所差异，但基本原理是利用电磁力对阀芯的作用力进行控制。

电磁阀工作原理特性电磁阀的用途

电磁阀工作原理特性电磁阀和电动阀的区别电磁阀的密封材料电磁阀的用途工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

分类1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

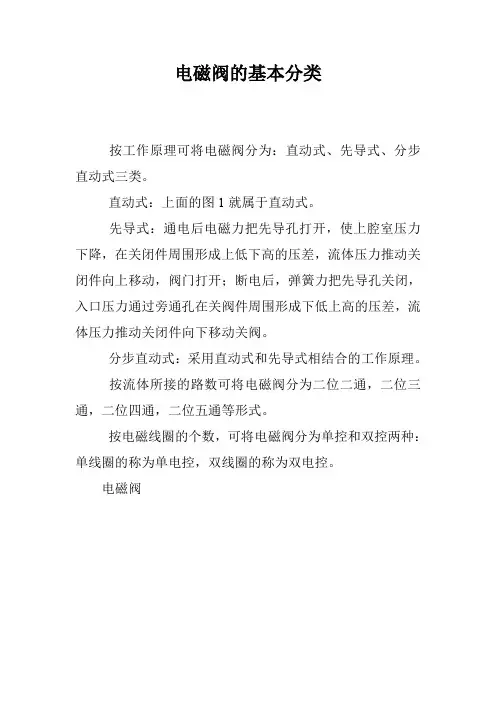

电磁阀的基本分类

电磁阀的基本分类
按工作原理可将电磁阀分为：直动式、先导式、分步直动式三类。

直动式：上面的图1就属于直动式。

先导式：通电后电磁力把先导孔打开，使上腔室压力下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电后，弹簧力把先导孔关闭，入口压力通过旁通孔在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动关阀。

分步直动式：采用直动式和先导式相结合的工作原理。

按流体所接的路数可将电磁阀分为二位二通，二位三通，二位四通，二位五通等形式。

按电磁线圈的个数，可将电磁阀分为单控和双控两种：单线圈的称为单电控，双线圈的称为双电控。

电磁阀。

电磁阀原理及选型

电磁阀一、电磁阀定义是用来控制流体的自动化基础元件，属于执行器，并不限于液和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的就控制了机械运动。

三、电磁阀分类1、电磁阀从原理上分为三大类：1.1直动式电磁阀工作原理：开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

1.2分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

1.3先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

工作特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：2.1直动膜片结构。

2.2分步直动膜片结构。

2.3先导膜片结构。

2.4直动活塞结构。

2.5分步直动活塞结构。

2.6先导活塞结构。

3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。

(整理)电磁阀工作原理特性电磁阀的用途

电磁阀工作原理特性电磁阀和电动阀的区别电磁阀的密封材料电磁阀的用途工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

分类1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

电磁阀的原理和分类

电磁阀的原理和分类电磁阀是工业自动化领域中常见的控制元件，广泛应用于液压、气动系统中。

本文将介绍电磁阀的原理和分类，并详细阐述每一类电磁阀的特点和应用。

一、电磁阀的原理电磁阀是一种利用电磁力控制液体或气体流动的装置。

其工作原理基于电磁感应和磁力作用。

当通电时，电磁铁内部产生磁场，使电磁铁的铁芯吸引阀芯，从而改变阀芯的位置，使介质通路打开或关闭。

二、电磁阀的分类根据控制介质的种类和控制方式，电磁阀可以分为多个不同的类别。

下面将详细介绍几种常见的电磁阀分类。

1. 按介质分类(1) 水电磁阀：主要用于控制水的流动，广泛应用于给排水系统、制冷空调系统等。

(2) 气电磁阀：主要用于控制气体的流动，广泛应用于气动系统、燃气系统等。

(3) 油电磁阀：主要用于控制液压油的流动，广泛应用于液压系统、润滑系统等。

2. 按控制方式分类(1) 二位二通电磁阀：具有两个工作状态，通常用于控制流体的开关。

(2) 二位三通电磁阀：具有两个工作状态和一个中间状态，常用于控制流体的转向。

(3) 三位二通电磁阀：具有三个工作状态，常用于控制流体的正反转。

(4) 四位二通电磁阀：具有四个工作状态，常用于控制流体的正反转和停止。

3. 按工作方式分类(1) 直动式电磁阀：阀芯直线运动，可根据需要分为单向直动和双向直动。

(2) 带导向式电磁阀：阀芯固定在阀体内，并通过导向部件来改变流体通路。

(3) 锥阀式电磁阀：阀芯的底部为锥形设计，通过锥阀与阀座之间的间隙来控制流体流动。

(4) 薄板式电磁阀：阀芯为薄板状，主要用于微型电磁阀或高频开关。

三、电磁阀的应用电磁阀在工业自动化领域中起到关键的控制作用，广泛应用于各种控制系统中。

下面列举几个常见的应用场景。

1. 液压系统：电磁阀用于控制液压油的流动、压力和方向，广泛应用于工程机械、冶金设备等。

2. 气动系统：电磁阀用于控制气体的流动和压力，广泛应用于气动机械、工业自动化等。

3. 制冷系统：电磁阀用于控制制冷剂的流动和压缩机的启停，广泛应用于冷藏冷冻设备、空调系统等。

电磁阀的工作原理

电磁阀的工作原理电磁阀是一种常见的控制元件，广泛应用于工业自动化系统中。

它通过控制电磁铁的通断来控制流体的流动，具有快速、稳定、可靠的特点。

本文将详细介绍电磁阀的工作原理及其组成部分。

一、电磁阀的组成部分电磁阀由电磁激磁系统和机械执行系统组成。

1. 电磁激磁系统：由线圈、铁芯和阀芯组成。

线圈是电磁阀的核心部件，通电时会产生磁场，通过吸引铁芯使阀芯移动。

铁芯起到增强磁场的作用，阀芯则负责控制流体的通断。

2. 机械执行系统：由阀体、密封件和弹簧组成。

阀体是电磁阀的外壳，内部有流体通道。

密封件起到防漏的作用，保证流体只能通过指定的通道流动。

弹簧则用于保持阀芯在无电磁力作用时的位置，保证电磁阀的正常工作。

二、电磁阀的工作原理可以简单分为两个过程：激磁过程和机械执行过程。

1. 激磁过程当电磁阀通电时，线圈中会产生磁场。

这个磁场会吸引铁芯，使其与阀芯一起向下移动。

当阀芯移动到一定位置时，与阀体上的密封面分离，流体就可以通过阀体的通道进入或流出。

2. 机械执行过程当电磁阀断电时，线圈中的磁场消失。

此时，弹簧的作用力将阀芯向上推回原来的位置，与阀体上的密封面再次接触，流体的通道被关闭。

三、电磁阀的工作特点1. 快速响应：电磁阀的开关速度非常快，通常在几毫秒内就能完成开关动作，因此适用于对流体流速要求较高的场合。

2. 稳定可靠：电磁阀的结构简单，工作可靠。

它通过电磁铁的通断控制流体的流动，不存在机械接触，因此不易受到磨损和疲劳的影响，使用寿命较长。

3. 可远程控制：电磁阀可以与控制系统相连，通过电信号远程控制。

这使得电磁阀在自动化系统中的应用更加方便和灵活。

4. 多种类型：根据不同的工作原理和结构形式，电磁阀可以分为直动式、导向式、膜片式等多种类型，以适应不同的工作环境和流体介质。

四、电磁阀的应用领域电磁阀广泛应用于工业自动化系统中，常见的应用领域包括：1. 液压和气动系统：电磁阀可用于控制液压和气动系统中的流体流动，如控制液压缸的伸缩、气动执行元件的开关等。

电磁阀分类

电磁阀分类电磁阀是一种重要的控制元件，它是由电源和电磁装置组成，经过电源控制，来控制流体介质（气体、液体等）的流动状态，从而实现流体控制、调节，安全保护等功能。

电磁阀也称为液控阀，它用来控制和调节各种系统的流量，常被用于液压、气动和流体控制的系统中。

根据电磁阀的工作原理及其类型特征不同，电磁阀可分为四种：电磁截止阀、电磁正回阀、电磁排气阀和电磁调节阀。

1.磁截止阀：电磁截止阀是系统中流体介质最常用的一种阀门，它由电源和电磁装置组成，主要是通过电源控制，来控制流体介质的流动状态，从而实现流体的开启或关闭，从而达到控制流体的流向及流速的作用，可以根据工况条件，尽量减少控制系统的控制时间，而使设备的操作和控制更加便捷及安全。

2.磁正回阀：电磁正回阀是一种防止回流的阀门，由电源控制，正回阀内有一个磁铁杆，当电源断开时，磁铁杆由于重力会自动下降，同时换向活门关闭，从而阻止介质回流。

3.磁排气阀：电磁排气阀是一种特殊的电磁阀，它可以控制介质从压力容器中排出，从而使其压力降低，能够维持压力容器内的压力恒定，也可以进行后处理，给电气、机械系统带来更加安全、可靠的工作环境。

4.磁调节阀：电磁调节阀也称为调节电磁阀，是一种特殊的电磁阀，它能够根据电源的调整，改变阀门通径，调节介质流量，从而达到调节和控制的效果。

电磁阀是一种重要的控制元件，目前，电磁阀的应用越来越广泛，它可以用来控制、调节、保护系统的流量，并使各种设备的工作更加安全及可靠。

而电磁阀的分类可以根据其工作原理和类型特征的不同，分为电磁截止阀、电磁正回阀、电磁排气阀和电磁调节阀四类。

因此，要正确选择适合自己系统的电磁阀，必须了解电磁阀的工作原理及它的分类特点，结合具体应用情况，采用合理的设计，以确保系统的正常工作。

电磁阀的工作原理

电磁阀的工作原理电磁阀是一种控制液体或气体流动的装置，它通过电磁力的作用来控制阀门的开启和关闭。

电磁阀广泛应用于工业自动化领域，如流体控制、液位控制、压力控制等。

一、电磁阀的构成电磁阀主要由阀体、阀芯、电磁线圈和弹簧等部分组成。

1. 阀体：阀体是电磁阀的主要部分，通常由金属材料制成，具有良好的密封性能和耐腐蚀性能。

2. 阀芯：阀芯是电磁阀的关键部件，它通过电磁力的作用来控制阀门的开启和关闭。

阀芯通常由磁性材料制成，具有良好的导磁性能。

3. 电磁线圈：电磁线圈是电磁阀的能源部分，通过施加电流来产生磁场，进而产生电磁力，控制阀芯的运动。

4. 弹簧：弹簧用于控制阀芯的复位，当电磁线圈断电时，弹簧会使阀芯返回初始位置，关闭阀门。

二、电磁阀的工作原理可以分为两个步骤：吸合和释放。

1. 吸合：当电磁线圈通电时，产生的磁场会吸引阀芯，使阀芯向阀体方向移动。

阀芯与阀体之间的密封面断开，液体或气体可以通过阀体流动。

2. 释放：当电磁线圈断电时，磁场消失，阀芯由于弹簧的作用返回初始位置，与阀体之间的密封面再次闭合，阀门关闭，液体或气体停止流动。

三、电磁阀的工作过程电磁阀的工作过程可以分为两个阶段：开启阶段和关闭阶段。

1. 开启阶段：当电磁线圈通电时，电磁线圈产生的磁场吸引阀芯，使阀芯与阀体之间的密封面断开。

液体或气体可以通过阀体流动，实现开启状态。

2. 关闭阶段：当电磁线圈断电时，磁场消失，阀芯由于弹簧的作用返回初始位置，与阀体之间的密封面再次闭合。

液体或气体停止流动，实现关闭状态。

四、电磁阀的应用领域电磁阀广泛应用于各个领域，如工业自动化、环境保护、医疗设备等。

1. 工业自动化：电磁阀在工业自动化领域中用于控制液体或气体的流动，实现流体控制、液位控制、压力控制等功能。

2. 环境保护：电磁阀在环境保护领域中用于控制废气排放、污水处理等，起到重要的作用。

3. 医疗设备：电磁阀在医疗设备中用于控制气体的流动，如呼吸机、输液泵等。

电磁阀原理及使用注意事项

电磁阀原理及使用注意事项1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必需水平安装。

3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力快速下降，在关闭件四周形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔快速腔室在关阀件四周形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必需满意流体压差条件。

2.电磁阀从阀结构和材料上的不同与原理上的区分，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

电磁阀在选型时的留意事项一：适用性管路中的流体必需和选用的电磁阀系列型号中标定的介质全都。

流体的温度必需小于选用电磁阀的标定温度。

电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要留意是否有反压差，如有安装止回阀。

流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。

电磁阀的结构及原理分析

电磁阀的结构及原理分析电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。

电磁阀的结构原理1.阀体2.进气口3.出气口4.导线5.柱塞电磁阀原理上分为三大类：直动式、分步直动式、先导式。

而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

一：直动式电磁阀有常闭型和常开型二种。

常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。

结构简单，动作可靠，在零压差和微真空下正常工作。

常开型正好相反。

如小于φ6流量通径的电磁阀。

原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。

（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

二、分步直动式电磁阀这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。

当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。

当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。

结构合理，动作可靠，在零压差时工作也可靠。

如：ZQDF，ZS，2W等。

原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

电磁阀基本原理及结构

电磁阀基本原理及结构直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。

先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件电磁阀使用过程中常见问题1、为什么双座阀小开度工作时容易振荡？对单芯而言，当介质是流开型时，阀稳定性好；当介质是流闭型时，阀的稳定性差。

双座阀有两个阀芯，下阀芯处于流闭，上阀芯处于流开，这样，在小开度工作时，流闭型的阀芯就容易引起阀的振动，这就是双座阀不能用于小开度工作的原因所在。

2、为什么双密封阀不能当作切断阀使用？双座阀阀芯的优点是力平衡结构，允许压差大，而它突出的缺点是两个密封面不能同时良好接触，造成泄漏大。

如果把它人为地、强制性地用于切断场合，显然效果不好，即便为它作了许多改进（如双密封套筒阀），也是不可取的。

3、什么直行程调节阀防堵性能差，角行程阀防堵性能好？直行程阀阀芯是垂直节流，而介质是水平流进流出，阀腔内流道必然转弯倒拐，使阀的流路变得相当复杂（形状如倒“S”型）。

电磁阀工作原理(图文并茂)

电磁阀工作原理纵观国内外电磁阀,到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀.一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开;断电时,电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭.(常开型与此相反）特点：在真空、负压、零压差时能正常工作,DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10—4 Mpa真空.二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启;断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。

三、先导式电磁阀原理：通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭,入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭.特点：体积小,功率低，但介质压差范围受限,必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控:开-关,三通是有三个通道通气，一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图.两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开—关，五通是有五个通道通气，其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理在气路（或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔（提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装＠_＠)。

电磁阀的分类及结构原理

电磁阀的分类及结构原理
(1)ZCT一25B型防爆电磁阀。

ZCT一25B型防爆电磁阀是一种常闭电磁阀，它在未接受到电信号时，电磁阀呈关闭状态，当电磁线圈通电后产生磁场，在磁力的作用下，动铁芯与静铁芯相吸合，此时阀门开启，介质流通，当电磁阀断电，电磁场消失后，动铁芯在弹簧力的作用下复位，此时阀门关闭。

(2)ZD一40紧急切断电磁阀。

紧急切断电磁阀ZD一40应用于天然气井口，当井口压力超过超欠压保护压力范同时迅速截断井口气源，防止下游管线超压或天然气的大量泄漏。

适用于井下节流器失效、采气管线发生破裂等超欠压事故发生时等情况。

①T作原理。

远程控制电磁阀属于常开常闭型先导泄荷电磁阀，通过控制阀盖上的泄荷孔开启及闭合，实现对电磁阀的先导式控制。

如图2．124和图2．125所示，当开启阀门时，电磁头I把副阀芯吸回与锁芯互锁。

泄荷孔打开，阀体上腔内的压力迅速下降，在主阀芯下腔周围形成上低下高的压差，气流压力通过主阀芯外部的受力台阶推动阀芯向上移动，阀门打开，主阀芯整个底面完全受力．当关闭阀门时，电磁头Ⅱ把锁芯吸回，副阀芯在弹簧力作用下把泄荷孔关闭，进口压力通过阀芯上的平衡压力孑L迅速充满阀芯上腔，在阀芯周围形成上下腔压力平衡状态，弹簧推动主阀芯向下移动，关闭阀门，气体压力越高，阀门关闭越死。

此结构通过合理设计泄荷孔满足流体压差条件后，可以实现进气口压力范围宽、最大压力高等工况下阀门的开启、关闭。

东莞巨丰气动制造有限公司。

电磁阀的工作原理(一)2024

电磁阀的工作原理（一）引言概述：电磁阀是一种常用的控制装置，通过电磁力作用控制介质的通断。

它在工业自动化控制系统中广泛应用，对于流体介质的控制具有重要作用。

本文将深入探讨电磁阀的工作原理，包括电磁阀的结构组成、电磁阀的工作过程、电磁阀的分类和应用范围。

正文：一、电磁阀的结构组成1.1 线圈：电磁阀中的线圈是产生电磁力的重要部件，通过通电和断电来控制线圈的磁场产生与消失。

1.2 铁磁性材料：电磁阀的铁磁性材料具有良好的导磁性能，能够增强磁场的强度。

1.3 密封件：电磁阀中的密封件能够防止介质泄漏，确保介质的通断控制效果。

1.4 阀体和阀门：电磁阀的阀体和阀门是实现介质通断的关键部件，通过电磁力作用打开或关闭阀门。

二、电磁阀的工作过程2.1 无电流状态下的闭合：在无电流的情况下，电磁阀的闭合状态由弹簧力完成。

2.2 通电状态下的吸引：当通电时，线圈产生磁场，吸引铁磁性材料，使阀门打开。

2.3 断电状态下的恢复：当断电时，磁场消失，由于弹簧力的作用，阀门关闭。

三、电磁阀的分类3.1 直动式电磁阀：直动式电磁阀的操作部件与阀门直接连接，通电时产生推动力，实现阀门的开关。

3.2 比例式电磁阀：比例式电磁阀能够通过调整通电时的电流和电压，实现流量的调节。

3.3 步进式电磁阀：步进式电磁阀通过控制电流的脉冲数量和频率，实现精准的介质控制。

四、电磁阀的应用范围4.1 工业领域：电磁阀被广泛应用于工业自动化设备中，用于控制液体和气体介质的流量和压力。

4.2 农业领域：电磁阀在农业灌溉系统中起到关键作用，控制水源的开关和流量调节。

4.3 石油化工领域：电磁阀在石油化工过程中用于控制液体和气体的流动，确保工艺的稳定运行。

总结：电磁阀通过电磁力的作用达到对介质流量的控制，其工作原理涉及线圈、铁磁性材料、密封件以及阀体和阀门的协同工作。

通过分析电磁阀的工作过程、分类和应用范围，我们能够更好地理解电磁阀的作用和应用领域。

在实际工程中，正确选型和使用电磁阀将为系统的稳定运行和效率提升做出重要贡献。

电磁阀原理及使用注意事项

电磁阀原理及使用注意事项1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

流体的温度必须小于选用电磁阀的标定温度。

电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。

流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。

电磁阀的工作原理

电磁阀的工作原理电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。

它通过电磁力的作用来控制液体或气体的流动，具有开关灵活、反应迅速、可靠性高等特点。

本文将详细介绍电磁阀的工作原理及其组成部分。

一、电磁阀的组成部分电磁阀主要由电磁线圈、铁芯、阀体、阀芯、弹簧和密封件等组成。

1. 电磁线圈：电磁线圈是电磁阀的核心部分，它由绝缘导线绕成，当通过电流时，会产生磁场。

2. 铁芯：铁芯是电磁线圈的磁路，它能够集中和增强磁场，使得磁力传递到阀芯上。

3. 阀体：阀体是电磁阀的外壳，通常由铜、铁等材料制成，具有良好的导热性能和耐腐蚀性能。

4. 阀芯：阀芯是电磁阀的关键部分，它通过电磁力的作用来控制流体的通断。

阀芯通常由铁、不锈钢等材料制成。

5. 弹簧：弹簧用于保持阀芯在关闭状态时的稳定性，当电磁线圈通电时，弹簧会被电磁力克服，使阀芯打开。

6. 密封件：密封件用于确保电磁阀的密封性能，防止流体泄漏。

二、电磁阀的工作原理可以分为两个过程：吸合过程和脱合过程。

1. 吸合过程：当电磁线圈通电时，电流通过线圈产生磁场，磁场使得铁芯磁化，吸引阀芯与铁芯连接。

阀芯与阀体之间的密封面断开，流体通过阀体进入阀芯的通道，然后流出。

2. 脱合过程：当通电结束时，电流消失，磁场也会消失，铁芯失去磁化，阀芯受到弹簧的作用，与铁芯分离。

阀芯与阀体之间的密封面重新闭合，阀芯通道被封堵，流体停止流动。

三、电磁阀的应用电磁阀广泛应用于工业自动化系统中，常见的应用领域包括：1. 液压系统：电磁阀用于控制液压系统中液体的流动，如液压机械、液压门控制等。

2. 气动系统：电磁阀用于控制气动系统中气体的流动，如气动机械、气动门控制等。

3. 汽车工业：电磁阀用于汽车发动机的喷油系统、制动系统等。

4. 冶金工业：电磁阀用于控制冶金工业中的液体流动，如钢铁冶炼、铸造等。

5. 石油化工：电磁阀用于控制石油化工过程中的流体流动，如管道输送、化工反应等。

四、电磁阀的优缺点电磁阀作为一种常用的控制元件，具有以下优点：1. 开关灵活：电磁阀的开关动作迅速，响应时间短，能够实现高频率的开关。
