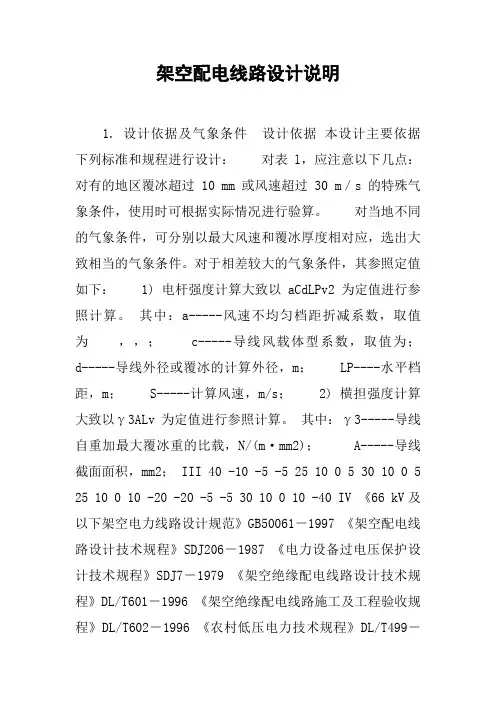

架空配电线路设计说明

架空配电线路设计说明

架空配电线路设计说明1. 设计依据及气象条件设计依据本设计主要依据下列标准和规程进行设计:对表l,应注意以下几点:对有的地区覆冰超过 10 mm或风速超过 30 m/s的特殊气象条件,使用时可根据实际情况进行验算。

对当地不同的气象条件,可分别以最大风速和覆冰厚度相对应,选出大致相当的气象条件。

对于相差较大的气象条件,其参照定值如下:1) 电杆强度计算大致以aCdLPv2为定值进行参照计算。

其中:a-----风速不均匀档距折减系数,取值为,,;c-----导线风载体型系数,取值为;d-----导线外径或覆冰的计算外径,m;LP----水平档距,m;S-----计算风速,m/s;2) 横担强度计算大致以γ3ALv为定值进行参照计算。

其中:γ3-----导线自重加最大覆冰重的比载,N/(m·mm2); A-----导线截面面积,mm2; III 40 -10 -5 -5 25 10 0 5 30 10 0 5 25 10 0 10 -20 -20 -5 -5 30 10 0 10 -40 IV 《66 kV及以下架空电力线路设计规范》GB50061-1997 《架空配电线路设计技术规程》SDJ206-1987 《电力设备过电压保护设计技术规程》SDJ7-1979 《架空绝缘配电线路设计技术规程》DL/T601-1996 《架空绝缘配电线路施工及工程验收规程》DL/T602-1996 《农村低压电力技术规程》DL/T499-20XX 《农村电网节电技术规程》DL/T738-20XX 《平行集束架空绝缘电缆线路设计技术规范》气象条件根据全国气象情况及电杆、横担等的计算控制条件,本典型设计具体分为4种气象条件,如表l所示。

表1 4种典型气象条件最高最低导线覆冰最大风最大风导线覆冰风速(m/s) 最高最低气温时冰厚(mm) 冰的比重(×103kg/m3) 大气温度 (℃) I II Lv----垂直档距,m。

架空配电线路设计技术规程

架空配电线路设计技术规程

中华人民共和国水利电力部关于颁发《架空配电线路设计技术规程》SDJ206-87的告知(87)水电电生字第4号为适应电力建设发展的需要,我部委托北京、上海、武汉、重庆、长春等供电(电业)局对一九七九年颁发的《加榨配电线路设计技术规程》SDJ4--79进行修订。

这次修订工作,是在广泛的调查研究基础上,根据当前我国的技术经济政策和近几年来我国的建设和生产运营经验,并尽也许吸取了有关先进技术而进行的。

一九八五年十一月我部电力规划设计院和生产司召开会议,对送审稿进行了审查修改,现予颁发,自一九八七年七月一日起执行,原规程同时作废。

在执行过程中,若有需要修改和补充,请将意见寄北京供电局,并抄送我部电力生产司和电力规划设计院。

一九八七年一月十六日第一章总则第1.0.1条架空配电线路是电力系统的重要组成部分。

架空配电线路(以下简称配电线路)的设计必须全面地贯彻国家的技术经济政策,并积极慎重地采用新设备、新材料,做到技术先进,经济合理,安全合用。

第1.0.2条本规程合用于城乡10kV及以下新建配电线路;原有配电线路的大修和改造;与城乡配电线路相连接的农用配电线路;临时配电线路的设计。

第1.0.3条配电线路不应采用两线一地制配线方式。

第1.0.4条配电线路分为高压(1kV至10kV)配电线路和低压(1kV以下)配电线路。

第1.0.5条配电线路的设计应符合城乡的总体规划,拟定导线截面应与配电网络发展规划相协调。

如无配电网络规划的地区,导线截面宜按十年用电负荷发展规划拟定。

第1.0.6条配电线路的途径和杆位的选择,应符合下列规定:一、与城乡规划相协调,与配电网络改造相结合;二、综合考虑运营、施工、交通条件和途径长度等因素;三、不占或少占农田;四、避开洼地、冲刷地带以及易被车辆碰撞等地段;五、避开有爆炸物、易燃物和可燃液(气)体的生产厂房、仓库、贮罐等;六、避免上起交通和机耕的困难。

第1.0.7条主干配电线路的导线布置和杆塔结构等,应考虑便于带电作业。

浙江电网10(20)kV 输配电项目可研标准化设计

浙江电网10(20)kV 输配电项目可研标准化设计

浙江电网输变电工程标准化设计10(20)kV配电项目可行性研究标准化集中设计工作组2009-7目录范围 (1)主要设计规定 (2)1、概述 (3)1.1设计依据 (3)1.2工程概况 (3)1.3主要设计原则 (3)1.4设计范围 (3)1.5投资估算 (3)2、电力系统 (3)2.1电网概况 (3)2.2建设必要性 (4)2.3系统接入方案 (4)2.4建设规模 (4)2.4.1开关站 (4)2.4.2 配电站 (5)2.4.3 箱式变电站 (5)2.4.4柱上变压器台 (6)2.5对主要电气设备参数的要求 (6)2.5.1母线容量 (6)2.5.2短路电流水平 (6)2.5.3无功补偿 (7)2.5.4主变选型 (7)2.5.5接线组别 (7)2.5.6调压抽头 (7)2.5.7额定电压、电流 (7)2.5.8电能量计量系统配置方案 (7)3、站址选择和工程设想 (7)3.1站址选择 (7)3.1.1选所经过 (7)3.1.2站址方案 (7)3.1.3站址方案比较及推荐意见 (8)3.2工程设想 (8)3.2.1站址分析 (8)3.2.2站址地质条件 (8)3.2.3站址水文气象条件 (8)3.2.4电气主接线 (9)3.2.5主变压器绕组接线方式 (9)3.2.6总平面布置 (9)3.2.7主要电气设备、导体选型 (10)3.2.8 防雷、接地 (11)3.2.9动力、照明 (11)3.2.10消防及通风 (12)3.2.11电气二次部分(配置继电保护装置的10(20)kV开关站) (12)3.2.12 建筑规模及结构设想 (13)3.2.12.1 总平面布置 (13)3.2.12.2 建、构筑物 (13)3.2.12.3 站区给排水 (14)3.2.12.4 消防 (14)3.2.12.5 采暖通风 (14)3.2.12.6 环境保护与场地处理 (14)4、输电线路路径选择和工程设想 (15)4.1路径选择 (15)4.1.1系统概况 (15)4.1.2进出线走廊 (15)4.1.3 路径方案 (15)4.1.4路径地质条件 (16)4.1.5路径水文气象条件 (16)4.2工程设想 (16)4.2.1气象条件 (16)4.2.2导线选型 (17)4.2.3主要杆塔和基础型式 (19)4.2.4电瓷金具及防雷 (20)4.2.5电缆敷设主要模块技术组合 (20)5、技经部分 (21)5.1编制依据和原则 (21)5.2投资估算 (23)6、图纸 (24)6.1一般提供下表所示设计图纸: (24)6.2图纸深度要求: (24)7、有关协议 (25)范围本标准适用于浙江电网10(20)kV配网工程的可行性研究设计,对于改造和扩建工程可参考本标准进行相应设计。

浙江省城市中低压配电网建设与改造技术原则(发布版)

浙江省城市中低压配电网建设与改造技术原则(发布版)

Q/ZD 浙江省电力公司企业技术标准Q/ZDJ04—1999 —————————————————————————————浙江省城市中低压配电网建设与改造技术原则2000-02-14发布2000-02-14实施————————————————————————————浙江省电力公司发布前言城市中低压配电网是电力网的组成部分之一,也是城市建设的基础设施之一。

为满足城市建设、经济发展和人民生活质量提高对电能的需求,指导和规范我省城市中低压配电网建设与改造,使之符合安全可靠、技术先进、经济合理的原则,根据电力部DL/J599-1996《城市中低压配电网改造技术导则》、GB50052—1995《供配电系统设计规范》等技术文件的规定,及我省城市配电网现状,特编制浙江省电力公司技术标准《浙江省城市中低压配电网建设与改造技术原则》,作为当地城市中低压配电网建设与改造的规范性指导性文件。

各市(地)应以本标准制订或修订适合本地区城市中低压配电网改造实施细则。

本标准由浙江省电力公司发输电部提出并归口。

本标准由杭州市电力局起草。

参与本标准研讨的单位有浙江省电力公司有关部室、浙江省电力试验研究所、杭州市电力局、宁波电业局、温州电业局、嘉兴电力局、绍兴电力局、金华电业局等单位。

本标准主要起草人员:姚鹤翀、林元绩、马益民、毛秀钢、史兴华。

本标准由浙江省电力公司负责解释。

Q/ZDJ04-1999目次前言1 范围 (4)2 引用标准 (4)3 总则 (5)4 中压配电网 (6)5 小区公用变电所 (11)6 低压配电网 (12)7 对用户供电的有关规定 (14)8 路灯供电 (16)9 配电管理系统和配网自动化 (17)附录A(标准的附录) (19)附录B(标准的附图) (25)附录C(提示的附录) (29)编制说明 (30)浙江省电力公司企业技术标准浙江省城市中低压配电网建设与改造技术原则Q/ZDJ04—1999 Technical regulation for enhancement of urban medium and low voltage distribution networks of ZHEJIANG —————————————————————————————1 范围本标准规定了浙江省城市中低压配电网建设与改造技术原则,适用于浙江省城市中低压配电网建设与改造。

最新浙江省配电网规划设计导则

最新浙江省配电网规划设计导则

浙江省配电网规划设计导则浙江省电力公司二〇一一年六月序配电网是承接输电网和电力客户的关键环节,为99.9%以上的客户提供了电力服务。

国家电网公司党组高度重视配电网建设,提出着力解决特高压和配电网“两头薄弱”问题,增强城乡配电网供电能力,提高供电可靠性,扭转配电网发展滞后的局面。

为加强我省配电网管理工作,提升规划理念,统一配网规划思路,规范建设标准,降低建设投资,提高可靠性水平,实现配电网发展由粗放式向集约式转变,浙江省电力公司组织编制了《浙江省配电网规划设计导则》(以下简称《导则》)。

在深入研究法国、日本、新加坡等发达国家配电网接线模式,全面总结国内外配电网先进经验基础上,《导则》规范了浙江配电网典型接线,提出在我省推广“双电源、双线路、双接入”的中压配电网“三双”接线模式。

其中,“双电源”指两个上级变电站,“双线路”指连接“双电源”的两条中压线路,“双接入”指公用配变通过自动投切的开关接入“双线路”。

到“十二五”末期,我省将建成网架完善、结构简明、运行灵活、扩展方便、可靠性高的坚强智能配电网。

为全面提升配电网管理水平,我省将以规划为管控,生产、基建、营销各部门联动,加强基建、技改、大修、小电源和大用户接入等电网项目的全过程管理,引导配电网又好又快发展,为加快建成世界一流电网,保障浙江经济社会发展作出新的更大贡献!浙江省电力公司总经理主任:李卫东副主任:石华军陈安伟李海翔委员:胡列翔董朝武王炜董国伦周兴扬徐方平施永益组长:胡列翔副组长:董朝武成员:张弘陈枫吴锦华傅剑鸣陈伟龙张扬《浙江省配电网规划设计导则》编写组审定:董朝武审核:张弘校核:徐谦宋春燕编写:虞海泓潘弘王蕾何英静Q/ZD浙江省配电网规划设计导则(送审稿)200 X - X X-XX发布200 X - X X-XX实施浙江省电力公司发布目次前言1 范围 (1)2 规范性引用文件 (1)3 总则 (1)4 规划的编制和审批 (2)5 一般技术原则 (3)6 中压配电网 (4)7 低压配电网 (6)8 配电网智能化 (6)9 用户接入 (6)10 分布式电源接入 (7)11 电能质量和无功补偿 (7)附录A(资料性附录)中压配电网典型接线图前言配电网是电力系统的重要组成部分,是经济社会发展的重要基础设施。

10KV及以下配电网工程通用设计及杆型图(试行)

10KV及以下配电网工程通用设计及杆型图(试行)

10KV及以下配电网工程通用设计及杆型图(试行)舟山供电公司配电运检室编(2015年1月)第1章典型设计依据1.1 编制设计依据文件《浙江省电力公司配电网工程通用设计10KV和380/220V配电线路分册(2013年版)第2章典型设计的说明2.1.10KV及以下配电线路设计与建设规范2.1.1 导线截面的确定10KV架空线路导线根据不同的供电负荷需求,主干线路采用240mm、150mm截面两种导线,其中新建线路采用240mm导线、改造线路采用150mm导线;支线(包括分支线)采用70mm导线,根据规划有可能成为干线的导线宜一次性敷设到位。

0.4KV线路主干线导线采用120mm,支线选用70mm导线;分支线采用4*50mm架空平行集束型导线,分支线与单户接户杆采用2*25mm架空平行集束型导线;低压线路设计时宜采用四线一次规划敷设到位,沿墙敷设的低压线路宜采用架空平行集束型导线;对于旅游聚区域三相四线制低压采用接入的低压结构配网可以电缆与架空混合布置形式,既主线采用架空线路、支线采用电缆接入户外分支箱,采用电缆接入用户集中由分支箱接入。

2.1.2 导线类型的选取2.1.2.1 线路档距在100m以下,应采用架空绝缘铝绞线或绝缘铝合金绞导线,并应采用相应的防雷措施。

2.1.2.2 线路档距在100m-350m,城市应采用绝缘铝合金绞导线,农村地区采用钢芯铝绞线。

2.1.2.3 线路档距在350以上m,应采用钢芯铝绞线。

2.1.2.4 海岛的实际情况,城镇区域宜采用绝缘导线,农村跨越山区的线路宜采用钢芯铝绞线。

2.1.3 线路杆型结构2.1.3.1 10KV及以下配电线路杆型按受力情况不同可分为:直线杆、耐张杆、转角杆、终端杆、分支(T接)杆和跨越杆等6种类型;10KV按呼高分12、15、18m。

2.1.3.2钢管杆按杆头布置分:单回路三角型杆头布置型式;双回路杆头分双垂直(鼓型)、双三角型;按照转角分10°、30°、60°、90°度;按呼高分12、14m。

浙江省施工现场临时用电组织设计范例

浙江省施工现场临时用电组织设计范例

施工现场临时用电组织设计一、编制依据《低压配电设计规范》GB50054-2011《建筑工程施工现场供电安全规范》GB50194-93《通用用电设备配电设计规范》GB50055-2011《供配电系统设计规范》GB50052-2009《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工安全检查标准》JGJ59-99二、施工条件三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。

(2)现场采用380V低压供电,设一配电总箱,内有计量设备,采用TN-S系统供电。

(3)根据施工现场用电设备布置情况,总箱进线采用导线空气明敷/架空线路敷设,干线采用空气明敷/架空线路敷设,用电器导线采用空气明敷/架空线路敷设。

布置位置及线路走向参见临时配电系统图及现场平面图,采用三级配电,三级防护。

(4)按照《JGJ46-2005》规定制定施工组织设计,接地电阻R≤4Ω。

2、确定用电负荷:(1)、塔式起重机K x=0.85,Cosφ=0.6,tgφ=1.33将J c=40%统一换算到J c1 =25%的额定容量P n=48kWP e=n×(J c/J c1)1/2×P n =1×(0.4/0.25)1/2×48=60.72 kWP js=K x×P e=0.85×60.72=51.61kWQ js=P js×tgφ=51.61×1.33=68.81kvar(2)、振动打拔桩机K x=0.3,Cosφ=0.7,tgφ=1.02P js=0.3×165=49.5kWQ js=P js×tgφ=49.5×1.02=50.5kvar(3)、建筑施工外用电梯K x=0.85,Cosφ=0.6,tgφ=1.33P js=0.85×22=18.7kWQ js=P js×tgφ=18.7×1.33=24.93kvar (4)、混凝土输送泵K x=0.3,Cosφ=0.7,tgφ=1.02P js=0.3×32.2=9.66kWQ js=P js×tgφ=9.66×1.02=9.86kvar (5)、自落式混凝土搅拌机K x=0.75,Cosφ=0.85,tgφ=0.62 P js=0.75×30=22.5kWQ js=P js×tgφ=22.5×0.62=13.94kvar (6)、灰浆搅拌机K x=0.5,Cosφ=0.55,tgφ=1.52 P js=0.5×4.4=2.2kWQ js=P js×tgφ=2.2×1.52=3.34kvar (7)、平板式振动器K x=0.3,Cosφ=0.7,tgφ=1.02P js=0.3×1.1=0.33kWQ js=P js×tgφ=0.33×1.02=0.34kvar (8)、插入式振动器K x=0.3,Cosφ=0.7,tgφ=1.02P js=0.3×11=3.3kWQ js=P js×tgφ=3.3×1.02=3.37kvar (9)、普通木工车床K x=0.65,Cosφ=0.6,tgφ=1.33 P js=0.65×3=1.95kWQ js=P js×tgφ=1.95×1.33=2.6kvar (10)、单面木工压刨机K x=0.65,Cosφ=0.6,tgφ=1.33 P js=0.65×7.5=4.88kWQ js=P js×tgφ=4.88×1.33=6.5kvarK x=0.65,Cosφ=0.6,tgφ=1.33P js=0.65×3=1.95kWQ js=P js×tgφ=1.95×1.33=2.6kvar(12)、交流电焊机K x=0.5,Cosφ=0.4,tgφ=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n×Cosφ=38.6×0.4=15.44kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×15.44=10.92 kW P js=K x×P e=0.5×10.92=5.46kWQ js=P js×tgφ=5.46×2.29=12.51kvar(13)、交流电焊机K x=0.5,Cosφ=0.4,tgφ=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n×Cosφ=76×0.4=30.4kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×30.4=21.5 kW P js=K x×P e=0.5×21.5=10.75kWQ js=P js×tgφ=10.75×2.29=24.63kvar(14)、直流电焊机K x=0.7,Cosφ=0.6,tgφ=1.33将J c=50%统一换算到J c1 =100%的额定容量P n=14kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×14=9.9 kWP js=K x×P e=0.7×9.9=6.93kWQ js=P js×tgφ=6.93×1.33=9.24kvar(15)、钢筋切断机K x=0.65,Cosφ=0.7,tgφ=1.02P js=0.65×5.5=3.58kWQ js=P js×tgφ=3.58×1.02=3.65kvarK x=0.65,Cosφ=0.7,tgφ=1.02P js=0.65×3=1.95kWQ js=P js×tgφ=1.95×1.02=1.99kvar(17)、高压汞灯K x=0.6,Cosφ=0.7,tgφ=1.02P js=0.6×3×1.1=1.98kWQ js=P js×tgφ=1.98×1.02=2.02kvar(18)、荧光灯K x=0.2,Cosφ=0.8,tgφ=0.75P js=0.2×40×1.2=9.6kWQ js=P js×tgφ=9.6×0.75=7.2kvar(19)、白炽灯K x=1,Cosφ=1,tgφ=0P js=1×5×1=5kWQ js=P js×tgφ=5×0=0kvar(20)总的计算负荷计算,总箱同期系数取Kx=0.95总的有功功率P js=K x×ΣP js=0.95×(51.61+49.5+18.7+9.66+22.5+2.2+0.33+3.3+1.95+4.88+1.95+5.46+1 0.75+6.93+3.58+1.95+1.98+9.6+5)=201.23kW总的无功功率Q js=K x×ΣQ js=0.95×(68.81+50.5+24.93+9.86+13.94+3.34+0.34+3.37+2.6+6.5+2.6+12.5 1+24.63+9.24+3.65+1.99+2.02+7.2+0)=235.62kvar总的视在功率S js=(P js2+Q js2)1/2=(201.232+235.622)1/2=309.85kVA总的计算电流计算I js=S js/(1.732×U e)=309.85/(1.732×0.38)=470.79A3、塔吊干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。

10KV架空配电线路典型设计

10KV架空配电线路典型设计

10KV架空配电线路典型设计
一、导线选择
在10KV架空配电线路的设计中,导线的选择非常重要,它直接影响到线路的输电能力和运行安全。

常见的导线类型有铝绞线、铝钢绞线和纯铜导线。

根据实际情况选择导线的截面积,一般根据负荷电流和线路长度进行计算。

二、杆塔布置
10KV架空配电线路的杆塔布置需要根据实际地形条件、负荷要求和结构安全性等因素进行合理设计。

杆塔的高度和跨距要满足相关的规范要求,保证线路电气安全和可靠性。

布设在沿线两侧的杆塔,间距一般为80-100米。

三、绝缘子选择
绝缘子是10KV架空配电线路中起到支持和绝缘作用的重要部件。

根据线路的电气要求和线路周边环境条件选择绝缘子的型号和数量。

常用的绝缘子有瓷绝缘子、复合绝缘子和玻璃钢绝缘子等。

四、接地设计
五、跳闸保护
跳闸保护是10KV架空配电线路的重要组成部分,它能及时切断故障点,保护线路及后续设备。

根据线路长度和运行条件选择合适的跳闸保护装置,如真空断路器、空气断路器等。

六、绝缘均压设计
七、附属设备设计
八、可研报告编制
以上是对10KV架空配电线路典型设计的一些主要内容的介绍。

设计过程中应充分考虑线路的安全性、可靠性和经济性,确保线路能够满足供电要求,并在运行中保持良好的运行状态。

10KV及以下配电网工程通用设计及杆型图

10KV及以下配电网工程通用设计及杆型图

10KV及以下配电网工程通用设计及杆型图(试行)舟山供电公司配电运检室编(2015年1月)第1章典型设计依据1.1 编制设计依据文件《浙江省电力公司配电网工程通用设计10KV和380/220V配电线路分册(2013年版)第2章典型设计的说明2.1.10KV及以下配电线路设计与建设规范2.1.1 导线截面的确定10KV架空线路导线根据不同的供电负荷需求,主干线路采用240mm、150mm截面两种导线,其中新建线路采用240mm导线、改造线路采用150mm导线;支线(包括分支线)采用70mm导线,根据规划有可能成为干线的导线宜一次性敷设到位。

0.4KV线路主干线导线采用120mm,支线选用70mm导线;分支线采用4*50mm架空平行集束型导线,分支线与单户接户杆采用2*25mm架空平行集束型导线;低压线路设计时宜采用四线一次规划敷设到位,沿墙敷设的低压线路宜采用架空平行集束型导线;对于旅游聚区域三相四线制低压采用接入的低压结构配网可以电缆与架空混合布置形式,既主线采用架空线路、支线采用电缆接入户外分支箱,采用电缆接入用户集中由分支箱接入。

2.1.2 导线类型的选取2.1.2.1 线路档距在100m以下,应采用架空绝缘铝绞线或绝缘铝合金绞导线,并应采用相应的防雷措施。

2.1.2.2 线路档距在100m-350m,城市应采用绝缘铝合金绞导线,农村地区采用钢芯铝绞线。

2.1.2.3 线路档距在350以上m,应采用钢芯铝绞线。

2.1.2.4 海岛的实际情况,城镇区域宜采用绝缘导线,农村跨越山区的线路宜采用钢芯铝绞线。

2.1.3 线路杆型结构2.1.3.1 10KV及以下配电线路杆型按受力情况不同可分为:直线杆、耐张杆、转角杆、终端杆、分支(T接)杆和跨越杆等6种类型;10KV按呼高分12、15、18m。

2.1.3.2钢管杆按杆头布置分:单回路三角型杆头布置型式;双回路杆头分双垂直(鼓型)、双三角型;按照转角分10°、30°、60°、90°度;按呼高分12、14m。

10kV和380/220V架空配电线路典型设计

10kV和380/220V架空配电线路典型设计

10kV和380/220V架空配电线路典型设计(修订版)国家电网公司基建部二○○六年九月目录1、10kV架空配电线路典型设计技术导则 (1)2、380/220V架空配电线路典型设计技术导则 (13)国家电网公司10kV架空配电线路典型设计技术导则1、主要设计标准、规程规范GB 50052-1995 供配电系统设计规范GB 50061-1997 66kV及以下架空电力线路设计规范DL/T 5231-2001 农村电网建设与改造技术导则DL/T 599-2005 城市中低压配电网改造技术导则DL/T 499-2001农村低压电力技术规程DL/T 601—1996 架空绝缘配电线路设计技术规程DL/T 621-1997 交流电气装置的接地GB 50010-2003 混凝土结构设计规范GB 396-19954 环形钢筋混凝土电杆GB4623-1994 环形预应力混凝土电杆DL/T 5130-2001 架空送电线路钢管杆设计技术规定DL/T 5154-2002 架空送电线路杆塔结构设计技术规定DL/T5220-2005 10kV及以下架空配电线路设计技术规程以上设计标准、规程规范若有新的版本,按新版本执行。

2、典型设计的分类和设计分工2.1 气象区根据各网省公司报送的技术导则,经合理归并,并参照现行有关标准和规程规范的典型气象区,国家电网公司10kV架空配电线路典型设计的气象区见表1。

表1 国家电网公司10kV架空配电线路典型设计气象区2.2 设计分工编制国家电网公司10kV及380/220V架空配电线路典型设计的单位有:1、江苏南通电力设计院(简称南通院);2、浙江金华设计院(简称金华院);3、福建三明电力勘察设计所(简称三明院);4、辽宁大连电力设计院(简称大连院);5、河北唐山电力勘察设计院(简称唐山院);6、上海电力设计院有限公司(简称上海院);7、湖南株洲电力勘测设计科研有限责任公司(简称株洲院)。

浙江省城市 城镇和农村配电网规划设计导则.

浙江省城市 城镇和农村配电网规划设计导则.

浙江省城市、城镇和农村配电网规划设计导则浙江省电力公司2011年 3月目录1、范围 (3)2、规范性引用文件 (3)3、总则 (4)4、规划的编制和审批 (5)5、一般技术原则 (8)6、高压配电网 (11)7、中压配电网 (14)8、低压配电网 (21)9、自动化、通信及智能化 ......................... 22 10、用户接入 .................................... 25 11、分布式电源接入 .............................. 27 12、电压质量和无功补偿 .. (29)1、范围本导则规定了浙江省城市、城镇和农村电网规划中应遵循的主要规划技术原则和要求。

本导则适用于浙江省电力公司所辖 110千伏及以下配电网规划的编制。

2、规范性引用文件《城市电力网规划设计导则》 (Q/GDW 156-2006《国家电网公司“十二五”配电网规划(技术原则指导意见》 (国家电网发展… 2010‟ 492号《农村“低电压”治理典型方法》 (农安… 2010‟ 64号《农网建设与改造技术导则》 (Q/GDW 462-2010《非晶合金铁心配电变压器选用导则》 (Q/GDW 463-2010 《关于印发国家电网公司小城镇典型供电模式的通知》 (国家电网农… 2010‟ 1591号浙江省电力公司《电网规划设计技术原则》 (Q/GDW-11-159-2009《浙江省城市电网规划技术原则》 (Q/ZDJ 04-2007 《浙江省城市中低压配电网建设与改造技术原则》 (Q/ZDL 04一 1999《浙江省中心镇电网建设与改造技术导则 (试行》3、总则3.1 配电网电网建设与改造应遵循“统一规划、分步实施、因地制宜、适度超前”的原则,变(配电站的布局及高、中、低压配电网主干线路的建设应满足当地经济中长期发展要求, 避免重复建设。

3.2 积极采用国家电网公司“三通一标” (通用设计、通用设备、通用造价、标准工艺和典型设计。

10KV_架空配电线路典型设计

10KV_架空配电线路典型设计

10KV 架空配电线路典型设计第一章总说明1.1 概述10K V 架空配电线路典型设计包括架空配电线路的气象条件、导线型号的选取及导线应力弧垂表、多样化杆头布置、预应力及非预应力直线杆的选用、无拉线转角杆及带拉线转角杆的选用、金具及绝缘子选用、绝缘导线防雷、柱上开关及电缆头布置、耐及分支杆引线布置等。

1.2 气象条件典型设计在广泛调研的基础上选取以下A、B、C 三种气象条件,见下表。

架空配电线路典型设计用气象电线路典型设计用气象区表1-110KV 架空配电线路典型设计用气象区气象区最高最低覆冰大气温度最大风安装外过电压过电压年平均气温最大风覆冰风速安装外过电压过电压覆冰厚度(mm) 冰的密度(kg/m 3) A -10 +10 0 +20 35 B +40 -20 -5 -5 -10 +15 +10 25 10 10 C -40 -5 -15 -5 30 15 17.5 5 10 15 10 0.9×10 3 10 15 10 导线选取和使用1.3 导线选取和使用1.3.1 导线截面的确定(1)10K V 架空配电线路导线根据不同的供电负荷需求可以采用50、70、95、120、150、185、240mm2 等多种截面的导线。

(2)同杆架设的380/220V架空配电线路导线根据不同的供电负荷需求可以采用50、70、95、120、150、185 mm2 等多种截面的导线。

(3)使用时应根据各自的需要选择3~4种常用截面的导线,可使杆型选择、施工备料、运行维护得以简化。

导线型号选取、导线适用档距、1.3.2 导线型号选取、导线适用档距、安全系数及允许最大直线转角角度(1)出线走廊拥挤、树线矛盾突出、人口密集的城区、集镇推荐采用JKLYJ 系列交联架空绝缘铝线;出线走廊宽松、安全距离充足、空旷的乡村地区均可采用裸导线。

(2)导线的适用档距是指导线可以使用到的最大档距,实际运用中要结合电杆的使用条件最终确定导线的使用档距。

国网浙江省电力公司住宅工程配电设计技术规定(试行)

国网浙江省电力公司住宅工程配电设计技术规定(试行)

国网浙江省电力公司住宅工程配电设计技术规定(试行)第一章总则第一条为适应人民生活水平日益增长的需要,促进住宅小区供配电设施建设与社会经济、国家能源发展战略相协调,结合我省经济发展和配电网现状,本着以人为本、安全经济、实用可靠、适度超前的原则,制定本规定。

第二条本规定适用于浙江省范围内新建住宅小区配电工程的供电方案制定、设计审查、中间检查、竣工检验,指导工程建设。

各地市公司可参照本规定,结合当地实际,制定地市层面的住宅小区配电设计技术规定。

第三条本规定明确了从电网电源点起至居民电能计量装置(含表箱、电表)以及其他低压供电的非住宅类产权分界处止的新建住宅小区供配电设施的技术要求。

第四条住宅工程配电设计除应满足本规定要求外,尚应符合国家、行业及地方的相关标准规范。

第二章术语和定义第五条住宅小区住宅小区泛指不同居住人口规模的,配建有公共服务设施的居住生活聚居地。

第六条住宅小区供配电设施指从电网电源点起至居民电能计量装置(含表箱、电表)以及其他低压供电的非住宅类产权分界处止的电气设施。

第七条公共服务设施一般称公建,是与居住人口规模相对应配建的,为居民服务和使用的各类设施(含中小学、幼儿园、卫生所、会所、居委会、储蓄所、粮站、小商铺、小餐饮店、小娱乐场所等)。

第八条小区公变指为小区内中小用户服务,设备产权属供电企业,并由供电企业负责运行维护和管理的公用变电所。

第九条小区专变指为共用及其他设施服务,设备产权属居民住宅小区开发或管理单位,并由物业管理部门运行维护的专用变电所。

第十条开关站设有中压进出线配电装置,用于中压电缆线路分段、联络及中压侧功率的再分配。

按使用场所可分为户内和户外;按结构可分为整体式和间隔式。

第十一条配电站户内设有10(20)千伏环网柜、配电变压器、低压配电装置、监测及计量装置、无功补偿装置等的配电场所统称为配电站。

第十二条三双接线指双电源、双线路、双接入的一种配电网接线方式。

其中,“双电源”指两个上级高压变电站,“双线路”指连接“双电源”的两条中压电缆或架空线路,“双接入”指公用配变通过自动投切的开关接入“双线路”。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

·浙江省~架空配电线路典型设计浙江省配电工程通用设计380V/220V架空配电线路分册(送审稿)2008.11《浙江省配电工程通用设计》380V/220V架空配电线路分册工作人员批准:审核:校核:第一章总则概述1.1设计原则及目的1.1.1设计原则:安全可靠、自主创新、技术先进;标准统一、覆盖面广、提高效率;注重环保、节约资源、降低造价;努力做到统一性与可靠性、适应性、先进性、经济性和灵活性的协调统一。

1.1.2设计目的统一建设标准,统一模式规范;方便运行维护、方便招标;提高工作效率,降低建设和运行成本;发挥规模优势,提高整体效益。

1.2主要规程规范GB50054—95《低压配电设计规范》GB50052—95《供配电系统设计规范》DL/T5220—2005《10kV及以下架空配电线路设计技术规程》DL/T499—2001《农村低压电力技术规程》SD117—84《农村低压地埋电力线路设计、施工和运行管理暂行规定》DL/T601—1996《架空绝缘配电线路设计技术规程》DL/T7651—2001《架空配电线路金具技术条件》QGDW176-2008《架空平行集束绝缘导线低压配电线路设计规程》GB50010-2002《混凝土结构设计规范》GB50017-2003《钢结构设计规范》1.3设计范围380/220V架空配电线路典型设计包括:技术条件一览表、电气部分、结构部分、图纸部分等。

1.4设计深度目标1.4.1全部铁件达到加工图深度。

1.4.2金具组合图、绝缘子串组合图达到施工图深度。

1.4.3杆型组装图达施工图深度,具体按模块化选择。

(不含基础)第二章模块划分2.1划分原则2.1.1本设计包含单回、双回线路的典型杆型方案,部分铁件可用于高低压同杆杆型。

2.1.2各类杆型按导线架设方式可分为单线式和集束式导线。

2.1.3典设中杆型分直线、耐张、转角、终端四类。

其他混合杆型请各单位灵活组合,严格校核后使用。

2.2杆型说明2.2.1导线采用水平排列。

对于线路走廊狭窄段,为保证边线安全距离,采用集束式导线的架设方式。

2.2.2导线可采用各类规格的铝绞线、钢芯铝绞线、铝合金导线、架空绝缘导线和集束线。

安全系数≥3.5。

2.2.3横担统一采用Q235型钢,加工后采用热镀锌防腐。

2.2.4拉线分普通拉线、V型拉线、高拉、自身拉。

同杆同方向双拉线采用V 型拉线,高拉和自身拉一般在地形条件限制,无法使用普通拉线情况下使用。

穿越和接近导线的电杆拉线必须装设与线路电压等级相同的拉线绝缘子。

2.2.5电杆可采用普通钢筋混凝土杆和预应力钢筋混凝土杆。

优先选用定型产品,梢径一般为Φ150或Φ190,杆高典设选用8m、10m、12m。

局部地区受地形限制,宜采用更高电杆或钢管塔,但必须符合计算强度要求。

2.2.7电杆埋设深度,应根据土质及荷载条件计算确定。

电杆的倾覆稳定安全系数不应小于:直线杆为1.5,耐张杆为1.8,转角、终端杆为2.0。

卡盘、底盘、拉盘应根据当地地质情况及气象条件确定。

2.3杆型选用原则杆塔型号应根据380/220V架空配电线路设计规程要求的气象条件、安全距离、强度安全系数等要求合理选择。

380/220V架空配电线路典型设计方案模块一览表第三章电气部分3.1设计气象条件选取以下气象数据作为本省线路设计的气象条件。

其他局部强风、覆冰严重地区请严格校验后,套用典型设计。

3.2导线的选择根据《农村低压电力技术规程》规定,导线一般采用铝绞线、低压绝缘导线等,铝绞线、架空绝缘电线最小截面为25mm 2,在此选择导线规格为25mm 2~185mm 2之间。

钢芯铝绞线因其高强度特性,可用于大跨越、重要跨越和其他有特殊要求的地方,但导线直径不宜超过70mm 2。

典设选取25mm 2、50mm 2、70mm 2、120mm 2、185mm 2线规,各种导线的技术参数详见导线安装弧垂表。

采用非典设导线时可用较大线规的典设模块配置。

3.3导线的排列及安全电气距离3.3.1低压380V/220V 线路导线同回路采用水平排列。

双回路上下布置。

3.3.2三相四线零线应靠近电杆或靠近建筑物侧。

排列方式按面向杆号大号侧,一般从左到右宜按A 、B 、O 、C 排列。

3.3.3零线瓷瓶应区分与相线瓷瓶颜色,建议选用比相线更深颜色的瓷瓶。

如相线用白色瓷瓶,零线用棕色瓷瓶。

3.3.4单线式杆型水平线间距离不小于0.45m ,水平档距≤50m 。

具体使用时根据线规控制合理的弧垂。

说明:用集束导线架设其档距≤40m ;在特殊情况下,配电线路导线间距应结合地区运行经验确定。

同杆架设横担间距最小值列表(m )说明:裸导线转角或分支线如为单回路,则分支线横担距主干线横担为0.6m ;如为双回路,则分支线横担距上排主干线横担为0.45m ,距下排主线横担为0.6m 。

3.3.5配电线路与铁路、道路、河流、管道、索道、人行天桥及各种架空线路交叉,应符合规程要求。

3.4绝缘子选择3.4.1绝缘子采用类型:直线杆采用ED-3,ED-2,ED-1碟式绝缘子。

耐张杆一般采用一片悬式或碟式绝缘子(常用为XP -7,XP -40G -2或ED -2)。

3.4.2直线杆绝缘子规程规定,裸导线档距40~60m,绝缘导线档距30~50m。

按上述情况验算,ED-1,ED-2,ED-3型碟式绝缘子基本适合低压任意导线。

考虑到线径大小,25~35裸导线,25~35绝缘导线使用ED-3;50~120裸导线,50~95绝缘导线使用ED-2;150及以上裸导线,120及以上绝缘导线使用ED-1。

3.4.3耐张杆绝缘子根据《架空配电线路设计技术规程》中的有关规定,对绝缘子机械强度进行校验,XP-7,XP-40G-2全部符合要求;ED-2符合LJ-25~LJ-95,铝芯绝缘导线25~120考虑到导线线径和施工方便性ED-2适用于LJ-16~LJ-35,并控制导线最大使用张力。

3.4.4电气验算以下验算所选用绝缘子的电气条件是否符合要求。

XP-7绝缘子电气性能表:ED-1,ED-2碟式绝缘子电气性能表:XP-40G-20.4kV低压小悬式电气性能表:对于低压380V/220V线路,上述性能完全符合要求。

3.4.5绝缘子与导线配合表由上述可得到相应的绝缘子与导线配合情况3.5金具的选择3.5.1低压线路常用金具:耐张金具:直角挂板Z-7;球头挂环Q-7;碗头挂环W-7B 耐张线夹NLD-1,2,3,4;延长环PH-7;绝缘耐张线夹NXJ;铝合金耐张线夹NXLH-1,2;预绞式耐张线夹NL系列;拉线金具:楔型线夹NX-1,2;UT型线夹NUT-1,2;预绞式耐张线夹NL 系列;3.5.2选用金具性能验算:a.各常用金具的机械强度性能b.各常用金具的机械强度性能根据《架空配电线路设计技术规程》中的有关规定,金具机械强度按下式验算:KF<Fu其中:K——机械强度安全系数为2.5;F——设计荷载,取导线最大使用张力;Fu——破坏荷载。

导线最大使用张力见各导线技术参数表。

c.耐张金具导线配合情况表通过验算比较可知,所选用的耐张金具在机械强度上均满足设计要求。

考虑导线的线径大小耐张线夹的选择如下:NXJ型绝缘耐张线夹与导线配合表:说明:在120mm2以下的绝缘导线可用上述NXJ型代替NLD耐张线夹。

NXLH型铝合金耐张线夹与导线配合表:说明:1.LJ-50~120的导线可用上述NXLH铝合金耐张线夹代替NLD型耐张线夹;2.不能用于LGJ型和TJ型导线;3.不必包铝包带。

d.拉线金具选择常用拉线类型技术参数表见钢绞线技术参数表;根据钢绞线机械强度情况和钢绞线线径大小,拉线金具可按选择如下,或采用预绞式拉线金具:e.其他常用金具的选择并沟线夹的选择如下:拉线用钢线卡子的选择如下:f.集束导线附件的选择集束导线金具根据省公司企业标准《QZDJ26.2-2005平行集束型架空绝缘电缆附件技术规范》选择。

悬挂线夹的握力应不小于导线计算拉断力的20%,耐张线夹的握力应不小于导线计算拉断力的65%,穿刺线夹必须使用扭剪型螺母,其剪切力矩应不大于20N.m。

导线附件中绝缘套、绝缘盒及其他绝缘部件,应有高于绝缘电线的耐压强度。

第四章结构部分4.1钢筋混凝土杆的型式选择为了保证配电线路安全运行,电杆必须能承受一定的荷载而不致损坏。

配电线路的各种杆型中,转角杆的拉线能平衡它所受到的各种方向的力;直线耐张、终端杆的顺线路方向的力由拉线平衡,电杆本身只承受横向风载。

按规程规定,直线杆不验算断线情况。

因此,直线杆只承受横向风载。

由于这些原因,所以,在配电线路设计中,选取直线杆作为验算电杆弯矩的杆型。

选用电杆的选用弯矩必须大于模块表中计算电杆弯矩值。

4.2配电线路的档距配电线路的档距,宜采用下表所列数值。

耐张段的长度不应大于1km。

低压配电线路的档距注:1kV以下线路当采用集束型绝缘导线时,档距不宜大于40米。

4.3杆塔基础4.3.1电杆基础应结合当地的运行经验、材料来源、地质情况等条件进行设计。

电杆埋设深度应计算确定,单回路的配电线路电杆埋设深度宜采用下表所列数值。

单回路电杆埋设深度4.3.2配电线路验算电杆基础、抗拔稳定、倾覆稳定时,其安全系数不应小于:直线杆1.5、耐张杆1.8、转角终端杆2.0。

4.3.3现浇基础的混凝土强度不宜低于C15级,预制基础的混凝土强度等级不宜低于C20级。

4.3.4采用岩石制作的底盘、卡盘、拉线盘应选择结构完整、质地坚硬的石料(如花岗岩等),且应进行试验和鉴定,其强度安全系数不应小于:岩石底盘3.0、岩石卡盘4.0、岩石拉线盘5.0。

4.4拉线选配4.4.1拉线选材拉线应采用镀锌钢绞线,其截面应按受力情况计算确定,安全系数应大于等于2(镀锌钢绞线破坏应力一般为1200N/mm2),且截面不应小于25mm2。

4.4.2防风拉设置空旷地区配电线路连续直线杆超过10基时,宜装设防风拉线,特殊区域应增设防风拉线。

4.4.3带绝缘子的拉线穿越和接近导线的电杆拉线必须装设与线路电压等级相同或更高的拉线绝缘子。

拉线绝缘子应装在最低穿越导线以下。

钢筋混凝土电杆,当设置拉线绝缘子时,在断拉线情况下拉线绝缘子距地面处不应小于2.5m,地面范围的拉线应设置保护套。

4.4.4拉线棒的直径拉线棒的直径应根据计算确定,且不应小于16mm。

拉线棒应热镀锌。

腐蚀地区拉线棒直径应适当加大2mm~4mm或采取其他有效的防腐措施。

4.4.5拉线选择拉线的选择必须严格按照模块表中的数据进行,特殊情况必须严格校验后使用。

4.5横担、抱箍、螺栓等铁件强度计算选择横担规格不小于∠63mm×∠63mm×6mm,全部铁件强度、连接严格按照钢结构规范检验选择。

相关文档
最新文档
