初中物理电压和电阻测试卷(含答案)

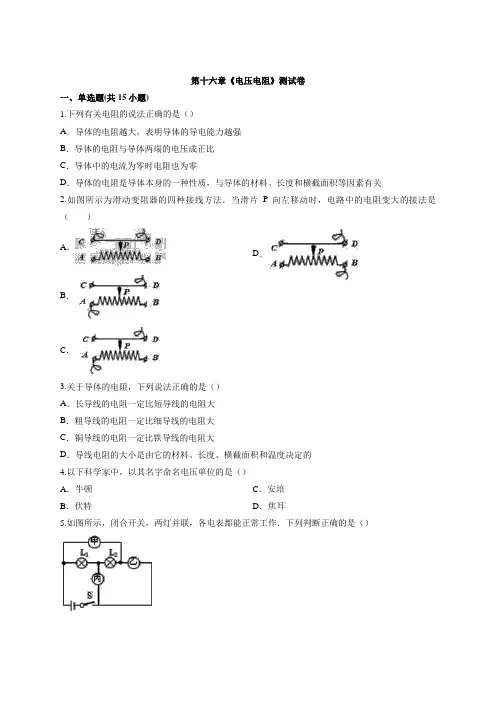

2020年人教版初中物理九年级上学期第十六章《电压电阻》测试卷(含答案)
第十六章《电压电阻》测试卷一、单选题(共15小题)1.下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关2.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是（）A．B．C．D．3.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的4.以下科学家中，以其名字命名电压单位的是（）A．牛顿B．伏特C．安培D．焦耳5.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A ．甲、乙、丙都是电流表B ．甲、乙、丙都是电压表C ．甲、乙是电压表，丙是电流表D ．甲、丙是电流表，乙是电压表6.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A ．电流B ．电压C ．电阻D ．电能7.实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（） A ．不变 B ．变大C ．变小D ．不能判定8.如图所示，闭合开关S ，两灯泡均能正常发光，则两灯泡一定具有相同的（）A ．额定功率B ．额定电流C ．额定电压D ．电阻9.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（） A ．因铁线坚硬，应选铁线 B ．因铝线易于架设，应选铝线C ．因铁较便宜，应选铁线D ．因铝线电阻小，应选铝线10.如图所示电路中，要使电阻R 1和R 2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A ．电流表电流表B ．电流表电压表C ．电压表电流表D ．电压表电压表11.在国际单位制中，电阻的单位是（）A ．安培B ．库仑C ．伏特D ．欧姆12.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（） A ．粗的大 B ．细的大C ．一样大D ．无法确定13.如图所示，关于电流表和电压表的使用方法中正确的是（）A ．B ．C ．D ．14.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（） A ．探究导体电阻与长度的关系 B ．探究导体电阻与横截面积的关系C ．探究导体电阻与材料的关系D ．探究导体电阻与温度的关系15.如图，当滑片P 向A 端移动时，下列判断正确的是（ ）A ．通过电阻器的电流变小B ．通过灯泡的电流不变C ．电流表的示数变小D ．变阻器接入电路中的电阻变小二、填空题(共3小题)16.如图所示，已知电源电压为6V ，闭合开关S ，则电压表所测出的是 ______ 两端的电压；这只电压表有3V 和15V 两量程，实验中用的是0～3V 量程，小峰同学在读数时从0～15V 量程的刻度盘上发现指针所示的电压恰好为6.5V ，则实际测得的电压应是 ______ ，R 1两端的电压_______．17.如图所示的电路，闭合开关，定值电阻R 1与R 2的连接方式是 ______ ，电压表测的是 ______两端的电压．18.如图所示电路，电源电压为3V，小灯泡L1和L2的连接方式为______ 联；L1两端的电压为______ V；若L1损坏，则L2______ （填“能”或“不能”）正常发光．三、实验题(共3小题)19.对串联电路电压规律进行了探究．（1）在拆接电路时，开关必须 ______ ；（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？ ______ ，为什么？ ______ ；（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？______ ，他应该如何改进 ______ ．20.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图1所示：（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB=0，=12V，UAC=12V，则故障可能是 ______．UB C（2）故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出： ______ ．（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，请加以说明（若是电路改进则填写在图2虚线框内）．21.如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同（1）该实验是通过观察 ______ 的示数间接比较导线电阻的大小．（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（4）选用导线 ______ 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关．（5）影响导体电阻大小因素除了上述因素外，还可能跟 ______ 有关．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．2.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长．A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零，移动滑片，不能改变滑动变阻器接入电路的阻值．故A不符合题意．B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小．故B不符合题意．C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化．故C不符合题意．D、接线柱B、D接入电路，当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大．故D符合题意．3.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．4.【答案】B【解析】牛顿是力的单位；伏特是电压的单位，安培是电流的单位，焦耳是热量或功、能的单位，故B正确．5.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．6.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用7.【答案】C【解析】导体的电阻跟导体的材料、长度、横截面积有关．导体的材料一定时，导体越长、横截面积越小，导体的电阻越大．导体的材料一定时，导体越短，横截面积越大，导体的电阻越小．将铜导线减去一半后，材料不变，导体长度变短，横截面积不变，因此电阻变小．8.【答案】C【解析】根据电路图可知，两灯泡并联连接．因为并联电路两端电压相等，因此两灯泡的额定电压相等．9.【答案】D【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．10.【答案】A【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，所以，甲乙两电表均为电流表．11.【答案】D【解析】在国际单位制中，电阻的单位是欧姆，常用的还有千欧、兆欧．12.【答案】B【解析】在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在长度和材料相同时，细的铜丝电阻大．13.【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．14.【答案】C【解析】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意.15.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.16.【答案】R2；1.3V；4.7V【解析】由图知，电压表与R2并联，所以测出的是R2两端的电压；实验中使用的是0～3V，按0～15V量程读数是6.5V，则实际电压是1.3V，根据串联电路电压特点，R1两端的电压：6V-1.3V=4.7V．17.【答案】串联；R1．【解析】由于电压表的内部电阻很大，电压表在电路中相当于断路，先将电压表去掉，定值电阻R1与R2依次串联，电流只有一条路径，即为串联；电压表并联在R1两端测R1两端的电压．18.【答案】并；3；能．【解析】电流从电源的正极出发，分别经过两个灯泡回到电源负极，因此小灯泡L1和L2并联连接；因为两灯泡并联，电源电压为3V，所以L1两端的电压为3V；因为并联电路中各支路用电器互不影响，所以L1损坏时，L2能正常发光．19.【答案】（1）断开；（2）不能；电压表正负接线柱接反了；（3）存在不足；更换不同规格的实验器材进行多次实验，然后得出结论【解析】（1）为了安全，在拆接电路时，开关必须断开；（2）由实验步骤可知，电压表正负接线柱接反了，不能测出灯L2两端的电压．（3）只进行一次实验就得出结论，实验结论具有片面性，为得出普遍结论，应更换不同规格的实验器材进行多次实验，然后得出结论．20.【答案】（1）L1短路，或L2断路，或L1短路同时L2断路（任答对一种即可）；（2）串联电路中，总电压等于各部分电路两端的电压之和；（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．【解析】（1）如果灯泡L1短路，电路中只有灯泡L2电压表相当于测量的电源电压，所以有UAB=0，=12V，UAC=12V；UBC如果灯泡L1正常，灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V；UA C如果灯泡L1短路，同时灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V．UAC综上所述可知导致该现象的原因是：灯泡L1短路或L2断路，或L1短路同时L2断路（任答对一种即可）（2）由表中的实验数据可知4+8=12，6+6=12，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．21.【答案】（1）电流表；（2）材料；（3）长度；（4）b、d；（5）温度．【解析】（1）当接入电路不同的导体时，可通过观察灯泡的亮暗或观察电流表示数来比较导体电阻的大小；（2）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；（3）由图可知，导线b、c的粗细、材料均相同、长度不同，因此选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度有关；（4）由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；（5）影响导体电阻大小因素除了导体的材料、长度、横截面积外，还可能跟温度有关．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.1、生活不相信眼泪，眼泪并不代表软弱。

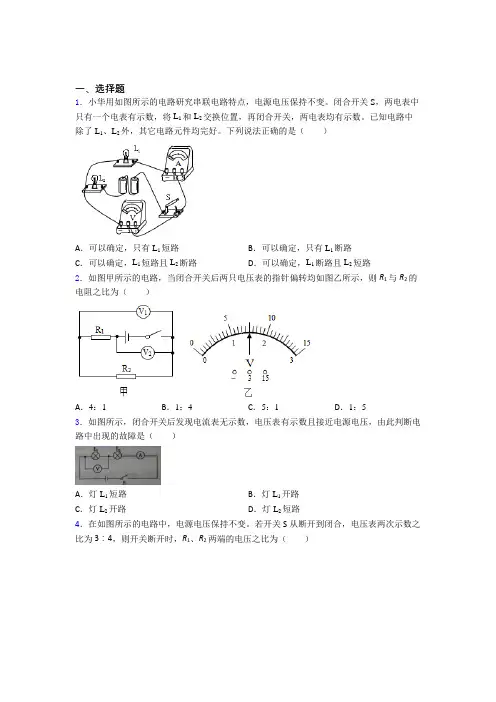

(必考题)初中物理九年级全册第十六章《电压电阻》测试题(含答案解析)
一、选择题1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。
闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。
已知电路中除了L1、L2外，其它电路元件均完好。
下列说法正确的是（）A．可以确定，只有L1短路B．可以确定，只有L1断路C．可以确定，L1短路且L2断路D．可以确定，L1断路且L2短路2．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（）A．4：1B．1：4C．5：1D．1：53．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（）A．灯L1短路B．灯L1开路C．灯L2开路D．灯L2短路4．在如图所示的电路中，电源电压保持不变。
若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰35．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（）导体代号O A B C D导体长度l/m 1.5 1.5 1.5 1.50.5导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2导体材料镍铬锰铜钨镍铬镍铬A．A B．B C．C D．D6．小明同学在学习过程中整理了如下学习笔记，其中正确的是（）A．验电器是根据异种电荷相互排斥的原理制成的B．物理学中把正电荷定向移动的方向规定为电流方向C．并联电路中的总电压等于各支路电路两端的电压之和D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大7．如图所示电路，由于电路中有一处发生故障，导致两灯熄灭，电压表的示数为0，则下列关于电路故障判断的说法中正确的是（）A．一定是灯泡1L短路B．一定是灯泡1L断路C．一定是灯泡2L短路D．一定是灯泡2L断路8．A和B两根完全一样的导线。
(物理)初中物理电压和电阻专项检测试题(含答案)
（物理）初中物理电压和电阻专项检测试题（含答案）一、选择题1．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（）A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数变小C. 电流表的示数变小，电压表的示数变大D. 电流表的示数变大，电压表的示数变小【答案】 A【解析】【解答】解：∵R1和R2串联，电流表测串联电路中的电流；∴在电源电压不变的条件下，当滑动变阻器的滑片P向a移动时，滑动变阻器接入电路的电阻减小，电路中电流变大，则电流表示数变大；∵电阻R1的阻值不变，根据公式U1=IR1，电流变大，则电阻R1两端的电压变大，即电压表示数变大．故选A．【分析】由电路图可知，R1和R2串联，电流表测串联电路中的电流；电压表与R1并联，测量的是R1两端的电压，当滑动变阻器的滑片P向a移动时，R2连入电路的阻值变小，根据欧姆定律可知，可知电路电流和电阻R1两端电压的变化．2．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（）A. 电压表V示数不为零，电流表A示数为零B. 电压表V示数不为零，电流表A1示数为零C. 电压表V示数为零，电流表A1示数不为零D. 电压表V示数为零，电流表A示数不为零【答案】 B【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.故答案为：B.【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．3．如图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变．当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在ab间换接入一个“6V4W”的灯泡后，再闭合开关，下列说法错误的是（）A. 灯L将变亮B. 灯L将变暗C. 换接的灯可能烧坏D. 电路总功率要变小【答案】A【解析】【解答】解：由R= 知：“6V 6W”的灯泡电阻为：6Ω，“6V 4W”的灯泡电阻为：9Ω．当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；若在ab间换接入一个“6V4W”的灯泡后，电路的总电阻变大，电流变小，所以灯L不能正常发光；电流变小时，由U=IR知：灯L两端的电压变小，所以接入的灯泡分得的电压变大（电源电压不变），因此换接的灯泡可能被烧毁；由P=I2R知，在灯L的电阻不变时，电流变小，则灯L的实际功率变小，即灯L变暗；由P= 知，电源电压不变，总阻值变大，则电路消耗的总功率变小；综上分析可知：选项A肯定有误，故选A．【分析】判断出换接“6V 4W”的灯泡后，电路中总电阻的阻值变化，进而判断出电流的变化情况；然后结合计算电功率的公式：P=I2R、P= 判断灯L的实际功率以及电路消耗的总功率的变化情况．4．如图所示，闭合开关S，电路正常工作。

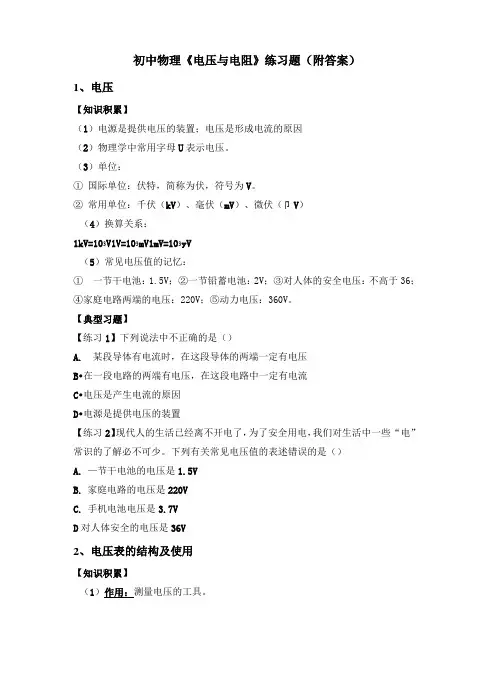

初中物理《电压与电阻》练习题(附答案)
初中物理《电压与电阻》练习题（附答案）1、电压【知识积累】（1）电源是提供电压的装置；电压是形成电流的原因（2）物理学中常用字母U表示电压。
（3）单位：①国际单位：伏特，简称为伏，符号为V。
②常用单位：千伏（kV）、毫伏（mV）、微伏（卩V）（4）换算关系：1kV=103V1V=103mV1mV=103yV（5）常见电压值的记忆：①一节干电池：1.5V；②一节铅蓄电池：2V；③对人体的安全电压：不高于36；④家庭电路两端的电压：220V；⑤动力电压：360V。
【典型习题】【练习1】下列说法中不正确的是（）A.某段导体有电流时，在这段导体的两端一定有电压B•在一段电路的两端有电压，在这段电路中一定有电流C•电压是产生电流的原因D•电源是提供电压的装置【练习2】现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。
下列有关常见电压值的表述错误的是（）A.—节干电池的电压是1.5VB.家庭电路的电压是220VC.手机电池电压是3.7VD对人体安全的电压是36V2、电压表的结构及使用【知识积累】（1）作用：测量电压的工具。
（2）结构：三个接线柱（2个正接线柱和1个负接线柱）、调零旋钮、指针、刻度盘（量程：0〜3V,每小格表示0.1V；量程：0〜15V,每小格表示0.5V）。
（3）使用规则：①使用前要调零。
如果指针指在“0”刻度线左侧，会使测量结果偏小；如果指针指在“0”刻度线右侧,会使测量结果偏大。
②电压表与被测用电器并联。
若将电压表串联在电路中：现象1：电路中的电流几乎为零,小灯泡不亮；现象2：电压表示数为电源电压；现象3：电压表测量的电压绝对不是小灯泡两端的电压。
③电流从正接线柱流入，从负接线柱流出。
如果让电流从负接线柱流入，正接线柱流出,将导致：指针向左偏转或指针碰到左侧表壳而发生弯折,损坏电压表。
④被测电压不能超过电压表所用量程的最大测量值。
如果被测电压超过了电压表所用量程的最大测量值，容易把电压表烧坏。

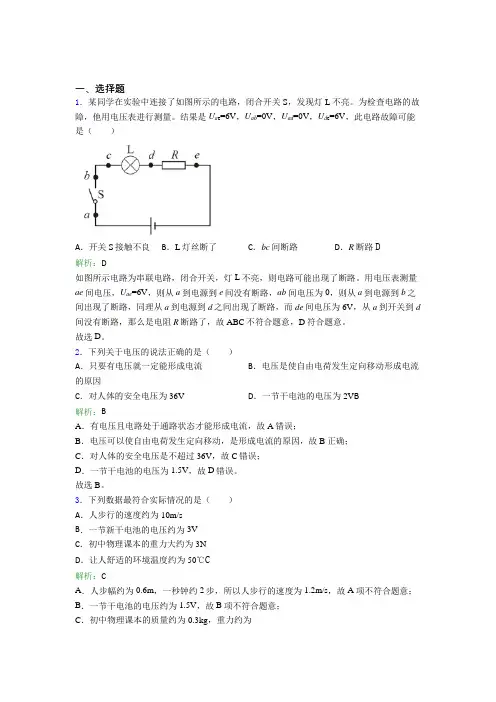

【单元练】黄冈市九年级物理第十六章【电压和电阻】经典测试卷(含答案)
一、选择题1．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。
为检查电路的故障，他用电压表进行测量。
结果是U a e=6V，U ab=0V，U ad=0V，U d e=6V，此电路故障可能是（）A．开关S接触不良B．L灯丝断了C．bc间断路D．R断路D解析：D如图所示电路为串联电路，闭合开关，灯L不亮，则电路可能出现了断路。
用电压表测量ae间电压，U ae=6V，则从a到电源到e间没有断路，ab间电压为0，则从a到电源到b之间出现了断路，同理从a到电源到d之间出现了断路，而de间电压为6V，从a到开关到d 间没有断路，那么是电阻R断路了，故ABC不符合题意，D符合题意。
故选D。
2．下列关于电压的说法正确的是（）A．只要有电压就一定能形成电流B．电压是使自由电荷发生定向移动形成电流的原因C．对人体的安全电压为36V D．一节干电池的电压为2V B解析：BA．有电压且电路处于通路状态才能形成电流，故A错误；B．电压可以使自由电荷发生定向移动，是形成电流的原因，故B正确；C．对人体的安全电压是不超过36V，故C错误；D．一节干电池的电压为1.5V，故D错误。
故选B。
3．下列数据最符合实际情况的是（）A．人步行的速度约为10m/sB．一节新干电池的电压约为3VC．初中物理课本的重力大约为3ND．让人舒适的环境温度约为50℃C解析：CA．人步幅约为0.6m，一秒钟约2步，所以人步行的速度为1.2m/s，故A项不符合题意；B．一节干电池的电压约为1.5V，故B项不符合题意；C．初中物理课本的质量约为0.3kg，重力约为==⨯=G mg0.3kg10N kg3N故C项符合题意；D．让人舒适的环境温度为26℃，故D项不符合题意。
故选C。
4．小文同学利用家中的电位器、直流稳压电源、导线、开关和小灯泡，组装了一个调光台灯，电路如图所示。
滑动片P顺时针向A端滑动的过程中，下列说法正确的是（）A．电位器接入电路中的电阻变大B．电路中的电流变小C．小灯泡两端的电压变大D．小灯泡的亮度变暗C解析：C由图可知，电路为电位器与小灯泡的串联电路，当滑动片P顺时针向A端滑动的过程中，电位器接入电路的电阻变小，电路的总电阻变小，电路中的电流变大，根据串联电路分压特点，小灯泡两端的电压变大，小灯泡变亮。

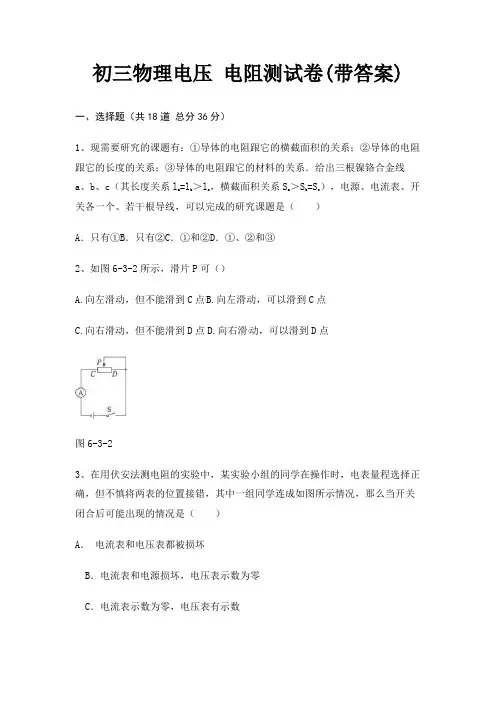

初三物理电压 电阻测试卷(带答案)
初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系la =lb＞lc，横截面积关系Sa＞Sb=Sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③2、如图6-3-2所示，滑片P可（）A.向左滑动，但不能滑到C点B.向左滑动，可以滑到C点C.向右滑动，但不能滑到D点D.向右滑动，可以滑到D点图6-3-23、在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，其中一组同学连成如图所示情况，那么当开关闭合后可能出现的情况是（）A．电流表和电压表都被损坏B．电流表和电源损坏，电压表示数为零C．电流表示数为零，电压表有示数D．电流表损坏，电压表有示数4、在如图17所示的电路中，电源电压保持不变，开关Ｓ闭合前，电流表Ａ1、Ａ2的示数比为5∶3，开关Ｓ闭合后，两电流表的示数比为3∶2，则Ｒ1、Ｒ3的大小关系是（）Ａ．Ｒ1＜Ｒ3Ｂ．Ｒ1＞Ｒ3Ｃ．Ｒ1＝Ｒ3Ｄ．无法确定5、如图是滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是（）A．B．C．D．6、如图所示的电路，电源电压恒定，当开关S闭合时（）A．A示数变小，V示数变大B．A示数变大，V示数不变C．A示数不变，V示数变小D．A示数不变，V示数变大7、在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是A、灯L1短路；B、灯L2短路；C、灯L1断路；D、灯L2断路。
（）8、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．UAB>UBC，IAB<IBC B．UAB<UBC，IAB=IBCC.UAB>UBC，IAB＝IBC D．UAB＝UBC，IAB<IBC9、下列图中，能用电压表测灯L1两端电压的是()A．B．C．D．10、如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（）A．L1变暗，L2亮度不变B．L1、L2都变亮C．L1变亮，L2变暗D．L1、L2都变暗11、在探究电路的电压规律的实验时用了如图所示的某个电路，已知R1＝R2＜R3，电压表、和的读数分别为1.0V、1.5V和2.5V。
【单元练】人教版初中九年级物理第十六章【电压和电阻】测试题(含答案解析)
一、选择题1．利用如图所示电路探究串联电路的规律，下列做法中（）①分别把开关改接到a、b、c处，可以探究开关位置的改变对灯泡控制作用的影响②分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系③将电压表正负接线柱分别接在ab、bc、ac点，可以探究电路中各灯泡两端电压与电源两端电压的关系④为使探究结论更具普遍性，可更换不同的灯泡或改变电源电压进行多次实验A．①②③④都正确B．只有①③正确C．只有②④正确D．只有①②④正确A 解析：A①分别把开关改接到a、b、c处，开关的位置不同，通过开关的通断，可以探究开关位置的改变对用电器控制作用的影响，故①正确；②分别将电流表串联在a、b、c处，电流表测不同位置的电流，可以探究电路中各处电流的关系，故②正确；③电压表要并联在ab、bc和ac点，分别测量灯泡L1、L2和电源电压，可以探究串联电路中各用电器两端电压与电源两端电压的关系，故③正确；④本实验是探究串联电路的规律（主要是电流、电压的规律），为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实险，故④正确。
故选A。
2．关于导体的电阻，下列说法正确的是（）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，通过它电流就一定越小C．导体的电阻与加在它两端的电压及通过它的电流无关D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定C解析：CA．导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小，任何导体都对电流有阻碍作用。
故A错误；B．导体的电阻是导体的一种性质，导体的电阻越大，它对电流的阻碍作用越大。
故B错误；C．导体的电阻是导体本身的一种性质，其大小取决于自身的材料、长度、横截面积以及温度，与其两端的电压、通过它的电流大小无关。
故C正确；D．导体电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关。
故D错误。
故选C 。
3．下列关于电压的说法正确的是（ ）A ．只要有电压就一定能形成电流B ．电压是使自由电荷发生定向移动形成电流的原因C ．对人体的安全电压为36VD ．一节干电池的电压为2V B 解析：BA ．有电压且电路处于通路状态才能形成电流，故A 错误；B ．电压可以使自由电荷发生定向移动，是形成电流的原因，故B 正确；C ．对人体的安全电压是不超过36V ，故C 错误；D ．一节干电池的电压为1.5V ，故D 错误。
初中物理-电压、电阻测试题(含答案)
初中物理-电压、电阻测试题（含答案）班级_____ __ 学号_______ 姓名_____ ___ 分数______ _1、如果要改变某一导体的电阻，下列方法中无效的是 A 、改变导体的长度 B 、改变导体的横截面积 C 、改变导体的材料 D 、改变导体两端的电压2、将图1的变阻器接入电路中，当滑片P 向左移动时，要使电阻减少，下列哪种接法正确A ．a 和bB ．a 和cC ．c 和dD ．b 和d3、下列说法正确的是A ．短导线的电阻比长导线的电阻小B ．粗导线的电阻比细导线的电阻小C ．铜导线的电阻比铁导线的电阻小D ．同种材料长度相等，粗导线的电阻比细导线的电阻小 4、关于物体的导电性能，下列说法中正确的是 A ．导体和绝缘体都容易导电 B ．大地、人体、油都是导体 C ．橡胶、塑料、碳都是绝缘体D ．导体和绝缘体之间没有绝对的界限5、如图2，电源电压为5V ，闭合开关S 电压表的示数为3V ，则 以下说法正确的是A 、灯L1两端的电压为3VB 、灯L2两端的电压为3VC 、电源电压与灯L1两端的电压之和为3VD 、灯L2两端的电压为2V6、如图3所示当滑片P 向右移动时，则电流表示数和灯泡亮度 的变化分别是A 、变大、变暗B 、变大、变亮C 、变小、变亮D 、变小、变暗7、图4中要用电压表测量灯L 两端的电压，正确的接法是图1图28、如图5的示数为6V 的示数为2.5V ,则灯L1两端的电压为A ．6VB.3.5VC.2.5VD.8.5V 9、下列说法中正确的是A．只有36V 的电压对人体才安全. B ．电压表不能直接接在电源正负极上. C ．电源是提供电压的装置.D ．电路的两端有电压就一定有电流10、两个灯泡串联在电路中，下列说法中正确的是 A 、 通过它们的电流一定不．相等 B 、 它们两端的电压之和等于总电压 C 、 它们两端的电压一定相等 D 、通过它们的电流之和等于总电流11、在图6所示的电路中，有可能造成电源和 电流表都损坏的是12、某同学做实验时，如图7连接电路，闭合开关后，灯泡正 常发光，但电流表指针不动，电压表读数正常，那么有可能是 A ．电流表已被烧坏，致使电路不通 B ．电流表完好，但未与导线接牢 C ．灯L 的灯座接线处短路D ．电流表接线处碰线（电流表被短路）二、填空（每空2分，共22分）13、 3kV=_3×103__V ， 2M Ω=____2×106Ω，家庭电路的电压是_ 220_V ，对人体安全电压 不高于 36V. 14、如图8，电源电压为12V ，电压表示数为4V ， 则两灯泡是_串__联，L 1两端的电压是__8___V ，L 2两端的电压是___4__V.图7图8图615、滑动变阻器是靠改变接入电路中电阻丝的___长度__来改变 有效电阻 的大小. 16、某滑动变阻器铭牌上标有“10Ω、1.5A ”，10Ω表示 最大电阻10Ω ，1.5A 表示 允许通过的最大电流是1.5A .三、作图题（共13分）17、（2分）在图9所示的电路中, 如果变阻器滑片P 由 A 向B 移动, 通过灯泡的电流强度变大, 导线E 端接在变 阻器的____B_______接线柱上.在图上画出这段导线.18、（3分）在图10的电路中，电灯是正常发光的， 请在О中，填入A 或V ，并标出电流表和电压表的“+”“—” 接线柱. 19、（4分）图11中电流表、电压表示数分别为0.44安、2.5伏,请你在图所示的表盘中标出指针位置及所选用的接线柱.20、（4分）用笔线代替导线把图12中的元件连接起来，要求L 1 与L 2串联，电压表V 测L 1的电压，并画出对应的电路图.图11图12四、探究实验题（29分）21、（8分）某同学很想探究一下串联电路中各电灯之间的电压关系，请帮他完成探究过程：（1）提出问题串联电路中各电灯之间的电压有什么关系？（2）你的猜想：串联电路中的总电压等于各电灯的电压之和.（3）设计实验：在如图13所示的电路中，画上电压表，分别测出L1、L2以及电源两端的电压.（4）在表格记录所测的电压值（测两次），完成下表第一行所缺项.22、（10分）在做“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究，每次须挑选两根合适的导线，用同一电源，测出通过它们的电流，然后进行比较，最后得出结论.(1)该实验采用的实验方法为控制变量法.(2)为了研究电阻与导体材料有关，应选用 CG 两根导线进行比较．(填代号).(3)为了研究导体的电阻与导体的长度有关，应选用导线 CF 两根导线进行比较.(4)为了研究导体的电阻与导体的横截面积有关，应选用导线 AD 两根导线进行比较.(5)通过对表格中数据的分析，可以得出的结论是：导体的电阻与导体的材料有关、导体的材料越长，电阻越大，导体的横截面积越大，电阻越小五、计算题（6分）23、王明要在家里安装装饰彩灯，已知每只小灯泡能承受的电压为6V，那么，这些小灯泡应怎样连接？至少需要多少只这样的小灯泡？要求写出计算过程，说明理由.串联，n=U总/U=220V/6V=37因为串联电路的总电压等于各支路电压之各，只有串联37只灯泡，每个灯泡所得电压才不会超过6V.六、问答题（5分）24、电工检修电路时，使用有木柄或者柄上套着橡胶套的工具，并且常常站在干燥的木凳上，为什么？答：是因为木柄或者橡胶套的工具、干燥的木凳上都是绝缘体，不容易导电，这样电工检修电路时比较完全.。
初二物理电路电流电压和电阻试题答案及解析
初二物理电路电流电压和电阻试题答案及解析1.用电压表测小灯泡两端电压，用电流表测通过小灯泡的电流，滑动变阻器与小灯泡串联，滑片P向右移动时小灯泡变亮。
（1）根据要求在虚线框中画出电路图；（2）根据电路图将图6-3-9所示的实物连起来。
【答案】（1）（2）【解析】（1）从电源正极开始连接，依次把开关、灯泡、滑动变阻器、电流表串联连接，最后电压表并联在灯泡的两端。
因为要求滑片P向右移动时小灯泡变亮。
，所以滑片向右滑动时，电流减大，即要求电阻变小，所以应把滑动变阻器右半部分串入电路中，如图所示（2）连接实物图时，要选择电压表和电流表的量程。
因为两节电池电压一共3V左右，所以电压表选3V 的量程，小灯泡的额定电流很小，所以选0.6A的量程。
连接实物图时，从正极出发，串上开关，串联灯泡，因为滑动变阻器右半部分接入电路，所以接下来连接滑动变阻器右下接线柱，从C出来，串联电流表的0.6A的正接线柱，从负接线柱出来，接电源负极。
最后把电压表并在电灯两端，注意选3V的量程，电流一定要从电压表的正接线柱流入，负接线柱流出。
如图所示思路分析：根据电源的电压确定电压表的量程，根据滑片向右滑动时灯泡变亮选择滑动变阻器接线柱的连接，根据常识选择电流表的量程，然后把整个电路串联起来，最后并联电压表。
试题点评：电路的连接，电表量程选择和滑动变阻器的接线柱选择世界觉得难点。
2.在下图中○里填上适当的电表符号，使之成为正确的电路图。
【答案】【解析】电流表和被测用电器串联，电压表和被测用电器并联，根据此原理，填写电压表和电流表。
3.下列说法错误的是（）A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的D．电路两端只要有电压就一定有电流【答案】D【解析】电路中形成电流的原因：1.要有电压，2，电路闭合。
所以电路两端只要有电压不一定有电流。
4.如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车．其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大而减小．若某次测试中电流表示数较大，则说明（）A．气体的酒精浓度较大B．气体的酒精浓度较小C．酒精气体传感器R′的阻值较大D．酒精气体传感器R′的阻值较小【答案】AD【解析】某次测试中电流表示数较大，说明电阻较小，因为R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大而减小，说明气体的酒精浓度较大。
初中物理第十六章《电压 电阻》单元训练题 (15)(含答案解析)
第十六章《电压电阻》单元训练题 (15)一、单选题1．( ·温州)用伏安法测电阻时，某电表的示数如图所示，其示数为（）A. 1.5安B. 7.5安C. 1.5伏D.7.5伏2．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则A．灯L2比L1亮B．灯L1、L2实际电压之比为1∶2C．若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D．若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1∶23．如图所示，当开关S闭合后，下列说法正确的是A．灯L1与灯L2是串联，且灯L1被短路 B．电流表A1测的是灯L1的电流C．电流表A2测的是灯L2的电流 D．电压表不能测出灯L1两端的电压4．根据生活经验，你认为下列数据符合实际情况的是A．一个鸡蛋的质量大约是5g B．自行车正常行驶的速度约为18km/h C．人体的安全电压为36V D．人洗澡最适宜的温度是50℃5．我国照明电路电压值是A．1.5伏 B．24伏 C．110伏 D．220伏6．如图所示的电路，“〇”内的 1、2、3 可能是电流表，也可能是电压表，当开关 S 闭合后，两灯并联，且三个电表都有正常示数，那么下列判断正确的是A．①、③是电流表，②是电压表B．①是电压表，②、③是电流表C．①、②是电流表，③是电压表D．①、②是电压表，③是电流表7．如图是一个简化了的电冰箱内部的电路图。
M是压缩机用的电动机，L是电冰箱内的照明灯。
关于电冰箱内电动机和照明灯的工作情况，下列说法中正确的是( )A．电冰箱门打开时，1S就自动闭合B．电冰箱门关上时，1S就自动闭合C．电冰箱门打开时，1S就自动断开D．电动机与照明灯不能同时工作8．如图所示，闭合开关S，滑动变阻器的滑片P向右移动时，电流表的示数将（）A．变大B．变小C．不变D．无法确定9．2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。
最新人教版初中物理九年级上册第十六章《电压电阻》单元检测题(含答案)
第十六章《电压 电阻》单元检测题一、填空题（共16分，每空1分）1．如图1示，当开关S 闭合后，要使电阻R 1、R 2并联，甲表是 、乙表是 。
(选填“电流表”或“电压表”)2．通常情况下，干燥的木板是绝缘体，但是在潮湿的天气里，木板也会成为_________。
这说明导体和绝缘体之间没有绝对的_________。
3．丝绸摩擦过的玻璃棒和不带电的验电器金属球接触，会发现验电器金属箔片张开， 如图（2）甲所示，原因是__________。
若将另一带电小球与验电器金属球接触， 发现箔片闭合，如图（2）乙所示，则此带电小球带 电。
4．小华同学家中有洗衣机一台，工作电流为1．2 A ；电冰箱一台，工作电流为1．2 A ； 日光灯5盏，工作电流均为180 mA ；电视机一台，工作电流为500 mA ；电磁炉一个，工作电流为4 A 。
他家的进户保险丝允许通过的最大电流是10 A ，他家的这些用电器_______同时使用（填“能”或“不能”），理由是________________。
5．如图3(a)所示电路中，当闭合开关后，两个电压表指针偏 转均为图 (b)所示，则电阻Ｒ1两端的电压为 ， Ｒ2两端的电压为 。
6．家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。
7．某导体两端的电压为6伏，10秒内通过导体横截面的电荷量为3库，则通过导体的 电流为_______安，如果该导体两端的电压变为12伏，则该导体的电阻为_______欧。
8．如图4，电源电压为12V ，电压表示数为4V ，则两灯泡是______联，L 1两端的电压是_____V二、选择题（共20分，把你认为正确的答案序号填写在题后的括号内.第9～12小题，每小题只有一个正确答案，每小图4图2甲乙图3510 15 V123(a)图1图5题3分；第13、14小题为不定项选择，每小题有一个或几个正确答案，每小题4分，全部选择正确得4分.不定项选择正确但不全得2分，不选、多选或错选得0分）9．某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（ ） A ．锡箔纸 B ．塑料纸 C ．湿布条 D ．废铁片10．在如图5所示的电路中，当开关S 闭合后，电压表示数为6V ；当开关S 断开时，电压表示数为4V ，则此时灯L 1和L 2两端的电压分别为： （ ） A 、6V 4V B 、4V 6V C 、2V 4V D 、4V 2V 11．白炽灯丝断了，再搭接上接入原电路中，则 ( )A.电灯会变亮，因为电阻减小而电流增大B.电灯会变亮，因为电阻增大而热量增多C.电灯会变暗，因为电阻增大而电流减小D.电灯亮度不变，因为电源电压不变12．击剑比赛中，当甲方运动员的剑(图中用“S 甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。
初中物理电压 电阻练习题含答案
初中物理电压电阻练习题含答案一、电压电阻压轴实验培优题1．在探究“导体的电阻与哪些因素有关”的问题时，小吴老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、长度、温度、_______等有关．（2）实验时，若想探究导体的长度对导体电阻的影响，可选如上图所示的________图．（3）测量时将所测得的数据进行处理后，作出了电阻丝的电阻与电阻丝的长度的关系图象，如下图甲所示．分析图象可得出，导体的电阻与长度的关系是_______．（4）在实验过程中小黄组的电流表损坏了，但聪明的小黄同学就将探测的电阻丝接入图乙中的AB两点之间，并通过观察灯泡的亮度来粗略比较电阻大小，这种物理研究方法叫_________法．（5）小黄组的同学觉得通过观察小灯泡的亮度来比较电阻大小时，认为观察不明显，于是小黄组的同学找老师换来新的小量程电流表分别对图乙的电路作了如下的改进：其中小兵同学把灯泡更换为电流表；小勇同学在原电路中串联入电流表，你认为_________同学的改进更好一些（忽略灯丝电阻变化）．2．小红同学对串联电路的电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）（1）按如图所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
（4）测出AC间的电压，得出结论。
（交流与评估）（1）在拆接电路时，开关必须________。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。
3．如图所示是小明“探究串联电路中电压的关系”的实验电路图.（1）实验步骤：A．按如图所示接好电路，闭合开关前，滑片P应调至最_____端.(填“左”或“右”) B．滑片P移至适当位置，用电压表测出定值电阻R0两端的电压U1.C．保持_________D．保持滑片P不动，用电压表测出a、b两点之间的电压U.E.移动滑片P的位置，重复步骤B、C、D两次.（2）讨论交流：小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和.另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和.你认为______的结论更合理，理由是_______（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为_______V.（4）小明按图甲接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数.经检查，除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______为进一步确定故障，应_______4．在探究“串联电路电压的规律”实验中.(1)小珊想电压表测灯L1的两端电压,连接电路如图所示,分析小灯泡的发光情况：______电压表实际测哪两端电压_______(2)图中只有一根导线连错,请在连错的导线上画“X”,并用笔画线表示导线将电路连接正确. ________________(3)改正电路后,闭合开关,如图所示,电压表示数为________________,若电源电压为3V, 则L2两端的电压为______．5．某实验小组在学习了用电流表探究串联电路的电流特点后，猜想：并联电路中干路中的电流等于各支路中的电流之和．于是，他们决定进行探究，并首先设计出了电路图（图甲）．（1）电路元件如图乙所示，若通过每只灯的电流约0.3～0.5A，并联后要测通过L1的电流，则M、N应分别接______；要测通过干路中的电流，则M、N应接______．（图中a、b、c、d为接线柱代码）（2）连接电路时，当把最后一根导线刚连接好，灯泡L1、L2就亮了，在实验操作中不当之处是：_____________________．（3）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是_________A．电流表内部开路 B．开关处接触不良C．电流表被短路 D．电源供电不足（4）若测得L2支路的电流值如图丙所示，则通过L2电流为______A．6．在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、横截面积、______、______有关．（2）实验时，同学们用图甲所示的实验装置分别把a、b、c、d四根金属丝接入电路中A、B两点之间，探究情况如下表：选用__________________两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是：______________________________________________________．（3）如图乙所示的实验，可探究导体电阻与_________________的关系．7．小王做探究导体电阻大小与那些因素有关的实验，下表是某实验小组在实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与材料是否有关，应选用________、________两根导体. （2）要探究导体电阻大小与横截面积是否有关，应选用________、________两根导体. （3）如选用了A、D两根导线进行实验,则要探究导体电阻大小与________是否有关，（4）通过表格中数据的分析,可以得出的结论是导体的电阻与导体的________、________、________有关.（5）这个实验中涉及到的主要研究方法，和下列哪个实验的研究方法是一样的（_______）A．用水流的形成来类比电流的形成B．用一条带箭头的直线表示光的传播路线和方向C．研究压力作用效果与压力、受力面积的关系D．用刻度尺直接测量一张纸的厚度测不出来，可以测出100张纸的厚度，然后除以100求出.8．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压 3 V）、滑动变阻器（20 Ω 2 A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，连接电路时，开关应_______．（2）某次实验中测得电压表的读数为 2.1V，电流表指针偏转如图乙所示，则电流表的读数为I= _______A，此时金属丝的电阻R= _______Ω．（3）实验中移动金属夹P，分别测出AP段的长度l和对应的电压电流值，并计算出电阻值R，其中l和R的数据如下表：l/cm304050607080R/Ω 2.1 2.8 3.5 4.2 4.9 5.6分析表中数据，可知_______．（4）小军同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置．你认为他的想法是_______（填“正确”或“错误”）的，理由是：_______．9．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（选填“相同”或“不相同”）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？_____．为什么？_____．（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为这些数据是否合理？_____．理由是_____．10．在某次综合实践活动中，晓益利用蓄电池（电压为 24V）、电压表（量程为 0～15V）、校准电阻 R0、滑动变阻器R（最大阻值为100Ω）等器材，设计了一种测定油箱内油量的方案（图甲），选配合适的校准电阻值，能够使油箱装满汽油，滑动变阻器的触片在某一端时，油量表示数为最大值（即电压表示数达到最大值）油箱中的汽油用完，滑动变阻器的触片在另一端时，油量表示数为零（即电压表示数为零）（1）校准电阻除了可以校准表盘，还有什么作用？ _________（2）校准电阻的阻值为多少？ _________（3）另一个小组的大中同学设计了如图乙所示的电路，请你从能耗的角度分析这种方案的优点．___11．“探究串联电路的电压关系”实验电路如图甲所示。
(压轴题)初中物理九年级全册第十六章《电压电阻》测试卷(答案解析)
一、选择题1．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L2断路2．下列说法正确的是（）A．长导线的电阻比短导线的电阻大B．导线粗的电阻一定比导线细的电阻小C．在长度相同导线，铜导线比铝导线电阻小 D．在长度材料相同导线，越粗电阻就越小3．如图所示电路，电源电压为3V，当开关S闭合后，两盏灯都不发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L2处短路B．灯泡L1处短路C．灯泡L1处断路D．灯泡L2处断路4．如下图是滑动变阻器的结构和连入电路的示意图，当刚开始实验时，其中连接正确的且滑片应该处于最右边的连接是（）A．B．C．D．5．下列提供的数据符合实际情况的是（）A．实验室小灯泡的电流约为0.3AB．对于人体的安全电压是低于36VC．小军同学骑自行车的功率约为500WD．手托两个鸡蛋匀速向上抬高1m约做功10J6．小明同学在学习过程中整理了如下学习笔记，其中正确的是（）A．验电器是根据异种电荷相互排斥的原理制成的B．物理学中把正电荷定向移动的方向规定为电流方向C．并联电路中的总电压等于各支路电路两端的电压之和D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大7．如图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的数是5V，当开关S1断开，S2闭合时，电压表的示数是3V，则S1，S2都断开时，灯L1和L2两端的电压分别为（）A．2V和3V B．3V和2V C．2V和8V D．2V和5V8．A和B两根完全一样的导线。
长度都是1m，阻值分别为R A和R B。
把A剪去一半，剩下的一半阻值为R C，再把另外一半拉长到1m，阻值为R D。
下列表达式正确的是（）A．2R B＝R C B．R B＝2R C C．R B＝R D D．R C＝R D9．如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，当油量减少时，滑动变阻器的滑片P 向上移动，则电路中（）A．滑动变阻器的电阻减小，电流减小B．滑动变阻器的电阻增大，电流增大C．电路中的总电阻减小，电流增大D．电路中的总电阻增大，电流减小10．下列说法正确的是（）A．人的安全电压小于36VB．汽油机做功冲程能量是从机械能转化成内能C．沿海地区冬暖夏凉，是因为水的密度大D．摩擦起电的实质是电子的转移11．下列有关电学知识的说法中，正确的是（）A．摩擦起电是创造了电荷B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮C．电压一定的情况下，导体的电阻与导体中的电流成反比D．电流的方向与正电荷定向移动的方向相同12．关于电路的知识，下列说法中正确的是（）A．只要电路闭合，即使电路中没有电源，电路中也一定有电流B．连接电路时，开关一定要断开C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D．电路两端有电压，电路中一定有电流二、填空题13．如图所示为旋转式变阻器，若图中旋转式变阻器的A、C两接线柱连入电路，则连入电路的弧形电阻片是_____段（选填“AP”、“PB”或“AB”）。
初三物理电压 电阻测试卷(带答案)
初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、如图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零．则电路故障可能是（）A．灯L1断路 B．灯L2短路 C．电流表断路 D．灯L2断路2、如图所示的电路中，已知电源电压为6V，L1和L2都正常发光，对于V1、V2、V3三只电压表的示数，下列各组数据中正确的一组是（）A．6V 6V 6V B．2V 4V 6VC．6V 4V 2V D．0V 6V 4V3、如图所示的电路中，闭合开关S后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是( )A．L1的灯丝断了 B．L2的灯丝断了C．L1和L2的灯丝都断了 D．电流表坏了4、下列关于电阻的说法中正确的是（忽略温度对电阻的影响）（）A．导体的电阻与其两端的电压及通过的电流有关B．两根粗细一样的导体，长的一定比短的电阻大C．若导体不接入电路，其电阻为零D．电阻的大小由导体本身的材料、长度和横截面积决定5、如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有"3V 1.5W"的灯泡L1正常发光，标有"6V 3W"的灯泡L2发光较暗．若不考虑温度对灯丝电阻的影响，下列说法正确的是A．电表a为电流表，且示数为1AB．电表b为电压表，且示数为3VC．电表c为电流表，且示数为0.25AD．闭合开关S，电路消耗的总功率为2.25W6、如图所示的电路，两个灯泡完全相同，闭合开关，电压表示数是3V．关于电源电压和灯泡L2两端的电压，下列说法正确的是（）A． 3 V 3 V B． 1.5 V 3 V C． 3 V 1.5 V D． 6 V 3 V7、在国际单位制中，电压的单位是（）A．安培B．伏特C．焦耳D．瓦特8、关于电流、电压、电阻的国际主单位，正确的是() A．欧姆、伏特、安培B．安培、伏特、欧姆C．伏特、欧姆、焦耳D．安培、伏特、瓦特9、如图4所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是A．L1灯断路B．L2灯断路C．电流表内部发生了断路D．开关接线柱没接实，发生了断路10、图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和C C．A和D D．B和D11、如图所示的电路中，下列说法正确的是（）A．开关S闭合时，电压表测L电压1B．开关S闭合时，电压表测电源电压电压C．开关S闭合时，电压表测L2和电源的总电压D．开关S断开时，电压表测L112、关于铜导线，下列说法正确的是A．铜导线是导电能力最好的导线B．铜导线均匀拉长后，电阻变小C．铜导线截成两段后并成一根使用，电阻变小D．铜导线的温度升到足够高时，电阻为零和13、在如图所示电路的圆圈里填上适当的电表符号，开关S闭合后，灯泡L1L发光（）2A．甲是电流表，乙、丙是电压表B．甲、丙是电压表，乙是电流表C．甲是电压表，乙、丙都是电流表D．甲、乙是电压表，丙是电流表14、如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A．ＡＢ段电阻大，电流小；B．ＣＤ段电阻大电流大；Ｃ．ＡＢ段电阻大，电流与ＣＤ段相等；Ｄ．ＣＤ段电阻大，电流与ＡB段相等。
【单元练】(必考题)初中九年级物理第十六章【电压和电阻】经典测试题(含答案解析)
一、选择题1．下列数据中最符合实际情况的是（）A．家用电风扇的额定功率约为80WB．正常工作的家用电冰箱的电流约为5AC．对人体的安全电压是220VD．人体的电阻约为10ΩA解析：AA．家用电风扇的额定功率约为80W，故A符合实际，符合题意；B．正常工作的家用电冰箱的电流约为1A，故B不符合实际，不符合题意；C．对人体的安全电压是不高于36V，故C不符合实际，不符合题意；D．人体的电阻约为2kΩ，故D不符合实际，不符合题意。
故选A。
2．如图所示，几只水果提供的电力点亮了一排发光二极管。
下列说法正确的是（）A．水果电池将电能转化为化学能B．发光二极管是由超导体材料制成的，此时它在电路中为用电器C．一排二极管同时发光说明它们一定是串联的D．把水果串联起来可以提高电压D解析：DA．水果电池是将化学能转化为电能，故A错误；B．发光二极管是由半导体材料制成的，此时它消耗电能，在电路中为用电器，故B错误；C．一组二极管同时发光，可能是串联，也可能是并联，故C错误；D．将水果电池串联，总电压等于各水果电压之和，所以可提高总电压，故D正确。
故选D。
3．小文同学利用家中的电位器、直流稳压电源、导线、开关和小灯泡，组装了一个调光台灯，电路如图所示。
滑动片P顺时针向A端滑动的过程中，下列说法正确的是（）A．电位器接入电路中的电阻变大B．电路中的电流变小C．小灯泡两端的电压变大D．小灯泡的亮度变暗C解析：C由图可知，电路为电位器与小灯泡的串联电路，当滑动片P顺时针向A端滑动的过程中，电位器接入电路的电阻变小，电路的总电阻变小，电路中的电流变大，根据串联电路分压特点，小灯泡两端的电压变大，小灯泡变亮。
故选C。
4．某款玩具电动车正常工作时，可以一边行驶一边通过旋转电动机带动小动物转动，简化电路图如图所示。
通电后，电动车可行驶，但小动物无法转动。
用电压表进行检测，记录如表所示。
则电路中的故障是（假设导线连接良好，电路只有一处故障）（）电压表接入点a、b a、c a、d电压表示数无示数无示数有示数A．行驶定时器断路B．旋转开关断路C．旋转定时器断路D．旋转电动机断路B解析：B通电后，电动车可行驶，但小动物无法转动，说明旋转电动机所在支路出现了断路，电压表接入a、b点时，电压表无示数，说明是与电压表并联部分以外出现断路，即旋转电动机之外断路，电压表接入a、c点时，电压表无示数，说明是与电压表并联部分以外出现断路，即旋转电动机和旋转定时器之外断路，电压表接入a、d点时，电压表有示数，说明是与电压表并联部分出现断路，旋转电动机和旋转定时器无故障，则旋转开关断路。
(物理)初中物理电压和电阻专项综合练习卷及答案
（物理）初中物理电压和电阻专项综合练习卷及答案一、选择题1．电路和水路有许多相似之处。
下列与如图中抽水机作用相似的电路元件是（）A. 用电器B. 电源C. 电键D. 导线【答案】B【解析】【解答】电路类比水路，电源与抽水机作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似，B符合题意，ACD不符合题意．故答案为：B.【分析】电源是提供电能的装置.2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。
故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。
3．如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．4．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑动a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．下列叙述正确的是（）A. 电源电压为14VB. 图乙中dc是表示电压表的示数随电流表示数变化的图线C. 滑片从b点滑动a点的过程中，电路消耗的总功率最大值为D. 滑片在a点时，内电阻R消耗的电能为【答案】 C【解析】【解答】A、滑动变器的滑片P在b点时，电路中的电流最小，此时两个电压表的示数分别为12 V、2 V，则两个电压表的示数之和为；由于电路中滑动变阻器R1、电阻R、R2是串联，此时电源电压一定大于两个电压表的示数之和14 V，A不符合题意；B、滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器连入电路的电阻变小，电路中的电流变大，根据串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定律可知R2两端的电压变大；所以图乙中dc是表示电压表V1的示数随电流表示数变化的图线，ec是表示电压表V2的示数随电流表示数变化的图线，B不符合题意；C、从“U-I”关系图象可以看出，滑片P在b点时电流I b=1 A，U1=12 V、U2=2 V；滑片P在a 点时电流I a=3 A，U1′=6 V、U2′=6 V；根据欧姆定律和串联电路的电压特点可得电源电压：即：，解得：R=1 Ω，则；所以电路消粍的总功率最大值，C符合题意.D、滑片在a点时，10 s内电阻R消耗的电能：，D不符合题意.故答案为：C.【分析】根据电路的连接和滑片移动情况，判断电表的变化，利用电压、电流图像中的数据计算电阻和电功率.5．如图所示，电源电压不变，在a，b间接一个“3V1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（）A. 向M移动B. 向N移动C. 保持不动D. 无法实现【答案】A【解析】【解答】解：由P= 可知，两灯泡的额定电压相等，更换灯泡后的电阻变小，电路中的总电阻变小，∵I= ，∴电路中的电流变大，此时滑动变阻器的阻值不变，两端的电压变大，∵串联电路中总电压等于各分电压之和，∴此时灯泡分得的电压小于3V，使灯泡正常发光，应使灯泡两端的电压再达到3V，即增大电路中的电流，减小滑动变阻器接入电路中的电阻，滑片向M移动．故选A．【分析】根据P= 比较两灯泡的电阻关系判断灯泡更换后电路中总电阻的变化，根据欧姆定律可知电路中电流和滑动变阻器两端的电压变化，利用串联电路的电压特点可知此时灯泡两端的电压变化，进一步确定滑片移动的方向，直至灯泡正常发光即达到额定电压．6．如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有一个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路【答案】 C【解析】【解答】A.闭合开关后，若L1断路，则V1、V2测量电源电压，都有示数，A不符合题意；B.若L1短路，则电流表A有示数，V2有示数，B不符合题意；C.若L2断路，则灯泡上没有电流，只有V2有示数，C符合题意；D.若L2短路，则三电表都有示数，D不符合题意。
人教版初中物理九年级全一册第十六章《电压电阻》单元检测题( 含答案)
《电压电阻》单元检测题一、单选题1．关于电压、电流和电阻，下列说法正确的是A．电路中有电流时它两端一定有电压B．电荷移动就能形成电流C．导体的电阻由它两端电压和通过的电流决定D．电压的作用是电路中产生自由电荷2．下列说法中，正确的是A．每一节干电池的电压都与电池组总电压相同B．四节干电池都串联时，总电压跟任何一节电池电压一样大C．四节干电池并联时，总电压等于四节电池的和D．四节干电池可组成6V的电源3．将灯1L、2L串联在某电路中，发现灯2L比灯1L亮很多，下列说法正确的是() A．通过2L的电流比1L大B．通过2L的电流比1L小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小两端电压的是4．在如图所示的电路中，能用电压表正确测出灯L1A．B．C．D．5．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是A．B．C．D．6．通常情况下下列物体中不属于导体的是A．干燥的竹木筷子B．不锈钢尺C．2B笔芯D．酱油7．实验室用的小灯泡的电流随电压变化的图象如图所示，其中正确的是A．B． C．D．8．下列关于电流表、电压表的使用方法，错误的是A.电压表要跟被测用电器并联B.使电流从“+”接线柱流入，从“一”接线柱流出C.电压表可以直接接在电源两极上D.可以把电流表直接接到电源两极上9．下列关于实验仪器的使用方法，错误的是A．测量之前要先试触较大量程，防止被测电压超过电压表的量程B．用量筒测水的体积时，视线要与凹液面最底部相平C．使用弹簧测力计测力时，拉力的方向必须竖直向下D．调节天平横梁平衡时，平衡螺母的调节方向与指针的偏转方向相反10．有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示.则下列判断正确的是A．乙球可能带负电，丙球一定带正电B ．乙球可能不带电，丙球一定带负电C ．乙球一定带负电，丙球可能带正电D ．乙球一定不带电，丙球可能带负电二、多选题11．如图所示，滑动变阻器的四种连接方法中，将滑片P 右移，能使滑动变阻器连入电路的电阻变大的是（ ）A ．B ．C ．D ．12．如图所示电路中灯泡L 1的亮度小于L 2，两灯泡阻值均不变.则下列说法中正确的是（ ）A ．通过两个灯泡的电流相等B ．L 1的额定功率一定比L 2的额定功率小C ．L 1两端电压比L 2两端电压大D ．若两灯泡的额定电压U 额相同，要使两灯正常发光，只能并联接入电源电压等于U 额的电路中13．下列关于生活中新技术及其应用的说法中正确的是 A ．二维码扫描器中的光敏二极管使用的主要是半导体材料 B ．超导体材料制成白炽灯的灯丝可以提高白炽灯的效率 C ．医院做透视检查所用的“X 光”是次声波 D ．洗衣机内筒表面的纳米材料可以抑制细菌生长14．如图所示的电路中，1A 的示数为1.2A ，2A 的示数为0.5A ，下列判断正确的是（ ）A ．通过1L 的电流为0.7AB ．通过1L 的电流为1.2AC ．通过2L 的电流为0.5AD ．通过2L 的电流为1.7A三、实验题15．研究并联电路中电流特点时，小强连接了如图所示的电路，R 1和R 2是两只定值电阻，电源使用的是稳压电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理电压和电阻测试卷（含答案）一、选择题1．下列图中，滑动变阻器的接线方法正确的是（）A. B. C. D.【答案】D【解析】【解答】解：A、图中接了上面两接线柱，相当于导线，故A错误；B、图中接了下面两接线柱，相当于定值电阻，故B错误；C、图中下面接在了滑动变阻器的腿上，没有接在接线柱上，故C错误；D、图中滑动变阻器按一上一下原则接线，对电路起调节作用，故D正确．故选D．【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度改变电阻，需按一上一下的原则接线．2．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．3．图示四个电路中，电源电压相同且恒定不变，电阻R1>R2．闭合开关S前后，电压表的示数变化值大小相同的一组是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丙【答案】 D【解析】【解答】分析电路可知，甲乙丙三电路图均为串联电路，丁为并联电路；闭合开关前后，甲电路电压表变化值为串联电阻R2两端电压；乙丙两图中开关闭合时，电压表测量的为串联R1两端电压，开关打开时，电流表的示数为0；丁的测量为电源电压. 由于两电阻大小不同，串联时它们两端的电压不同 .故答案为：D .【分析】开关闭合后，甲图中两电阻串联，电压表测R2两端的电压；乙图中两电阻串联，开关闭合时，电压表测电阻R1两端的电压，开关打开时，电压表断路，示数为0；丙图中开关打开时测电阻R1两端的电压，开关闭合时，电压表被短路，此时电压表示数为0；丁图中电压表测电源电压. 串联电路中，电阻值不同，两端的电压不同；并联电路中各支路两端的电压等于电源电压 .4．下列关于电阻的说法中，正确的是（）A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻仍为RB. 导体的电阻与导体两端的电压成正比C. 导体的电阻越大，表明导体的导电能力越强D. 电阻是导体本身的一种性质，与导体的长度、横截面积和材料等因素有关【答案】 D【解析】【解答】A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻变为原来的2倍，A不符合题意；BD电阻是导体本身的一种属性，导体的电阻与导体的材料，长度和横截面积等因素有关，，与导体两端的电压和导体的电流无关，B.错误，D符合题意；C. 导体的电阻越大，表明导体的导电能力越弱，C不符合题意；故答案为：D.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）5．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表与电压表均有示数。
过一会儿，两灯都不发光，电流表与电压表的示数均变为零，电路中可能发生的故障是（）A. L1灯丝断了B. L1被短路了C. L2灯丝断了D. L2被短路了【答案】 A【解析】【解答】如果L1灯丝断了，两灯将都不发光，和题目中所叙述的现象一致，A符合题意；如果L1被短路了，L1将不会发光，B不符合题意；如果L2灯丝断了，此时电压表有示数，C不符合题意；如果L2被短路了，电流表会有示数的，D不符合题意；故答案为：A.【分析】两灯都不亮，且电流表无示数，电路是断路，电压表也无示数，从而判断电路故障.6．电路和水路有许多相似之处。
下列与如图中抽水机作用相似的电路元件是（）A. 用电器B. 电源C. 电键D. 导线【答案】B【解析】【解答】电路类比水路，电源与抽水机作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似，B符合题意，ACD不符合题意．故答案为：B.【分析】电源是提供电能的装置.7．水平地面上的绝缘平板小车内竖直固定一个压敏电阻R（其电阻值会随着所受压力的增大而减小），与定值电阻R0、电流表、电源接成串联电路。
压敏电阻旁紧靠一个重物M。
重物可左右移动，已知小车静止时电流表的示数为I0，如果现在发现电流表示数I>I0，则可知小车的运动状态是（）A. 向左减速运动B. 向右减速运动C. 向左加速运动D. 向右匀速运动【答案】A【解析】【解答】由电路图可知，定值电阻R0与压敏电阻R串联，电流表测电路中的电流，小车静止时电流表的示数为I0，由的变形式可知，电流表示数I＞I0时，电路中的总电阻减小，因串联电路中总电阻的等于各分电阻之和，所以，压敏电阻R 的阻值减小，因压敏电阻R的阻值会随着所受压力的增大而减小，所以，压敏电阻受到的压力增大，则小车的运动状态为：向左减速运动或向右加速运动，A符合题意，BCD不符合题意．故答案为：A．【分析】根据电流变大，推出电阻减小，利用前提条件分析压力的变大，由于物体的惯性，原因是向左减速或向右加速.8．关于能源、信息和材料，下列说法正确的是（）A. 太阳能、风能、核能都是可再生资源B. 光纤通信都是依靠超声波来传递信息的C. 医院利用紫外线消毒是利用了无线电波D. 超导材料用于输电可以降低电能损耗【答案】D【解析】【解答】解：A、太阳能、风能可以长期提供或再生，属于可再生能源；核能需要用到铀，像铀矿这类矿物能源，一旦消耗就很难再生，是不可再生能源．故A错误；B、光纤通信是现代通信的主要传输工具，用来传输信息的工具是激光．故B错误；C、紫外线是不可见光，是一种电磁波．故C错误；D、超导材料的主要性能是电阻为零，如果用超导材料制成输电线，就可以大大降低输电过程中的电能损耗，故D正确．故选D．【分析】（1）在自然界中，有一些能源能够循环再生的，称之为可再生能源．有些能源不能够循环再生的能源称之为不可再生能源；（2）光纤已经成为现代通信的主要传输工具，它具有容量大、不受外界磁场的干扰、不怕腐蚀、不怕潮、能量损耗少等优点，激光经多次反射能从光纤的一端传播到另一端；（3）紫外线是不可见光，是一种电磁波；（4）超导材料是一种电阻为零的材料．人们可以利用超导体的零电阻特性实现远距离大功率输电．9．在探究串联电路电压特点时，某同学连接的电路如图4所示．对于实验过程中出现的现象及分析，下列判断正确的是（）A. 开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了B. 如果只有灯泡L1断路，则开关闭合后电压表示数一定为零C. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光D. 如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，两灯都变亮【答案】 D【解析】【解答】A、开关闭合后，电路的连接方式是串联电路，若灯泡L2不亮、L1亮，一定不是L2灯丝断了；B、如果只有灯泡L1断路，则电压表通过L2和滑动变阻器接在电源上，此时电压表示数几乎等于电源电压；C、开关闭合后，如果电压表示数为零，则有L1短路或L2开路，若L1短路时则L2仍然发光且比原来更亮；D、如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，滑动变阻器接入电阻变小，两灯泡两端电压均变大，故两灯都变亮 .故答案为：D .【分析】A、串联电路中，电流只有一条路径，所有用电器只能同时工作；B、如果只有灯泡L1断路，电压表就会被串联在电路中，电压表的示数与电源电压接近；C、L1短路或L2开路，时电压表示数为0 . 当L2开路时，它一定不会发光；当L1短路时，L2中有电流通过，可以发光；D、向右移动滑动变阻器的滑片时，滑动变阻器接入电阻变小 . 根据串联分压的原理可知，两灯泡两端的电压变大 .10．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A. B.C. D.【答案】 A【解析】【解答】A.电压表和灯泡L1并联，测量L1的电压，A符合题意；B.电压表和电源并联，测量电源电压，B不符合题意；C.当开关断开时，电压表串联，能测量电源电压，开关闭合测量开关处的电压，C不符合题意；D.电压表和灯泡L2并联，测量L2的电压，D不符合题意。
故答案为：A.【分析】电压表要和被测量的位置并联使用。
11．小明发现，在家里装修时，电工师傅在不同位置所使用的电线粗细是不同的，小明利用学过的物理知识对这一现象进行了分析，下列分析中错误的是（）A. 若其它条件相同，越粗的电线电阻越小B. 家庭电路中主干线应该使用较粗的电线C. 电线的接头处电阻最小，最不易烧断D. 若电流相同，越细的电线越容易烧断【答案】C【解析】【解答】解：A、在其它相同条件时，导体越粗，即横截面积越大，导体的电阻越小，故A正确；B、家庭电路中用电器是并联的，主干线中电流很大，所以家庭电路中主干线应该使用较粗的电线，来减小电阻，减小导线上的发热量，故B正确；C、导线的两个断头接上后继续使用，在电线的接头处，会因为接触不够紧密而使导电能力减弱，即电阻增大，根据焦耳定律Q=I2Rt可知，在相同时间内电线的接头处产生热量多，易烧断，故C错误；D、导体的电阻跟导体的粗细有关，在相同条件下，导体越细，导体的电阻越大，由Q=I2Rt 可知，在电流相同时，越细的电线产生的热量越多，越容易烧断，故D正确．故选C．【分析】（1）导体的电阻跟导体的材料、横截面积、长度有关，在导体的材料、横截面积一定时，导体越长，导体的电阻越大；（2）并联电路中干路电路等于各支路电流之和，据此进行分析；（3）导线的两个断头的接头处，会因为接触不够紧密而使导电能力减弱，即电阻增大；（4）根据焦耳定律Q=I2Rt来判断发热的多少．12．如下图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是（）A. 电源电压是6VB. R2的最大阻值是20ΩC. R1的电阻是是10ΩD. 当滑片P移动中点时，10s内电流通过R1产生的热量是18J【答案】D【解析】【解答】由电路图和图乙知当P在b端时电路中只有R1，此时电压表的示数为6V，即电源电压为6V,A不符合题意；当P在b端时R1、R2串联，此时R2=20Ω且最大，电压表的示数为2V，由I= 得I= =0.2A，R1= =10Ω,B、C不符合题意; 当滑片P移动中点时R1=10Ω，I总= =0.3A，Q1=I12R1t1=（0.3A）2×10Ω×10s=9J，D符合题意.【分析】A、根据电路图甲、图乙分析P在b端时的电路得出电源电压的大小；B、C根据电路图甲、图乙分析P在a端时的电路得出R2的最大阻值及R1两端的电压，根据欧姆定律求出R1的值；D、先判断滑动变阻器的阻值，根据欧姆定律求出电路中的电流，根据Q=I2Rt求解。
