关节解剖及生物力学
膝关节解剖概要与生物力学特点生物力学
膝关节解剖概要与生物力学特点生物力学 2009-07-01 21:37:01 阅读256 评论0 字号：大中小一、膝关节的构成(一)骨性结构膝关节由股骨远端、胫骨近端和髌骨共同组成，其中髌骨与股骨滑车组成髌股关节，股骨内、外髁与胫骨内，外髁分别组成内、外侧胫股关节。
在关节分类上，膝关节是滑膜关节(synovial joint)。
髌骨是人体内最大的籽骨，它与股四头肌、髌腱共同组成伸肌装置(extensor apparatus)。
蘸骨厚度约2~3cm，其中关节软骨最厚处可达5mm。
髂骨后表面的上3/4为关节面，由纵向的中央嵴、内侧峭分为外侧关节面、内侧关节面和奇面或称第3面(theoddfacet．thirdfacet)；内、外侧关节面又被两条横嵴划分为上、中、下三部分，故共计有七个关节面。
髌骨后表面的下1/4位于关节外，是髌腱的附着点。
股骨远端的前部称为滑车(trochlea)，其正中有一前后方向的切迹将之分为内、外两部分，滑车切迹向后延伸为髁间切迹(intercondylar notch．ICN)，向前上延伸止于滑车上隐窝。
股骨远端的后部为股骨髁(femoral condylars)，由ICN分为股骨内髁和股骨外髁，分别与内、外滑车相延续，构成凸起的股骨关节面。
从侧面观，股骨外髁弧度大于内髁且较内髁更突前，而内髁比外髁更加向后延伸。
参与构成膝关节的胫骨平台并非绝对水平，而是在一定程度上呈由前向后逐渐下降的趋势，即所谓胫骨平台后倾角。
胫骨平台中央有一前一后两个髁间棘，其周围为半月板和交叉韧带的附着处。
外侧胫骨关节面的前l/3为一逐渐上升的凹面，而后2/3则呈逐渐下降的凹面。
内侧胫骨关节面则呈一种碗形的凹陷。
如此，凸起的股骨关节面和凹陷的胫骨关节面彼此吻合，使膝关节得以在矢状面上作伸屈活动；然而外侧胫骨关节面的特征性凹陷结构又使得外侧胫股关节面并非完全吻合，从而允许膝关节在水平面上有一定的旋转活动。

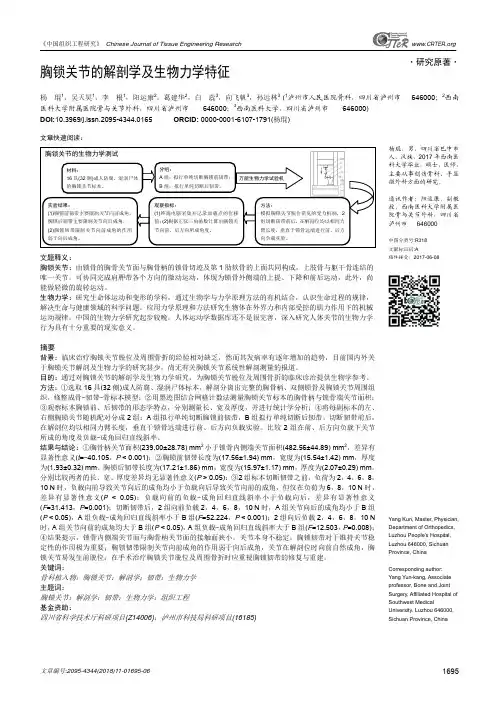

胸锁关节的解剖学及生物力学特征
