铁路混凝土连续梁(刚构)桥简介
现代施工技术-连续刚构和连续梁桥施工
连续刚构和连续梁桥施工
桥梁施工技术概述
一、桥梁跨度与桥型
1.砼梁桥分类：简支梁、悬臂梁、连续梁、T型刚构和 连续刚构五种基本体系。 桥跨20~50m：预应力砼简支空心板、T梁 桥跨50~150m：预应力砼连续梁 桥跨70~150m：T型刚构 桥跨150~250m：连续刚构 2.拱桥
60~70年代，双曲拱桥，单跨，多孔多肋多波，单垮跨 度达100m。 90年代，砼钢管拱桥，上承式、下承式、中承式，跨度 达280m。
大跨径桥梁最流行的桥型，合理跨径在300~1000m。
3. 4.
悬
斜
索
拉
桥
桥
斜拉桥的箱梁有钢箱梁和砼箱梁。 ○ 特大跨径桥梁的首选桥型，也是1000m以上跨径桥梁 ○ 的首选桥型，其理论最大跨径可达3500m。
二、现代桥梁工程建设的特征
1.桥梁设计规划阶段：运用计算机辅助进行有效快速
优化和仿真分析，应用虚拟现实技术使业主事先看到桥梁 建成后的外形、功能、在模拟地震和台风袭击下的表现， 对环境的影响和昼夜的景观。
1.技术背景 原对小跨径的连续箱梁桥常采用满堂支架法施工。 缺点：对桥下的软弱地表进行全面积处理，在堤内河 床上还须增加钢管排桩系统。对预应力砼结构，还须 逐孔支架压重再卸载，以清除不利影响。 改进：采用移动支撑系统施工。
2.工艺原理
利用承台作为支撑托架的支撑点，模板及施工荷载 由支架主梁承担，主梁加鼻梁的总长大于两倍跨径便 于支架移动。当浇筑第一跨梁时，其主梁支承于两支 撑托架上，当施工以后梁段时，其前支点支于支撑托 架上，后支点则利用门吊支于已浇梁段上。各支点为 大吨位千斤顶，便于脱模。
箱梁内模沿滑轨移动。
拆模时降落千斤顶活塞。
添加副标题

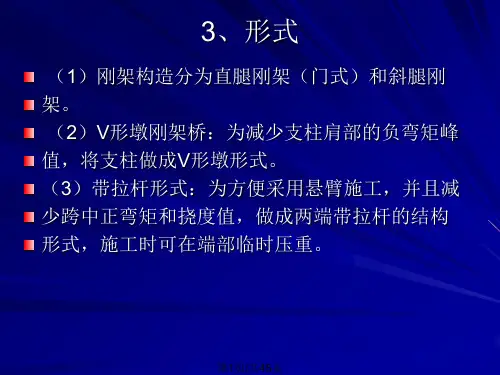

刚架桥全面介绍
（2）更重要的是粱体内的内力分布更加合理，能充分 发挥高强材料的作用，有利于增大跨径。
（3）随着桥梁施工技术水平的提高，对混凝土收缩、 徐变、温度变化、预应力作用、墩台不均匀沉陷等因素引起 的附加内力研究的深入和问题的不断解决，大跨度预应力混 凝土连续刚构桥已成为目前主要采用的桥梁结构体系。
其次，剪力铰不仅结构复杂、用钢量多，造成费用增加，而 且铰和梁的刚度差异引起结构变形不协调，致使桥面不平顺，导 致行车不舒适。上述种种缺点限制了带铰T形刚构桥的应用范围。
第28页/共45页
(2)带挂孔的T形刚构桥
1、挂孔的T形刚构桥是一种静定结构，与带铰的T形
刚构相比，虽然各个T构单元完全独立作用时，其受 力与变形情况稍差，但它消除了钢筋混凝土结构的 缺点，充分发挥了结构在营运和施工中受力一致的 独特优点， 2、受力明确，构造简单，特别是挂梁与多孔引桥简 支跨尺寸相同时，更能加快全桥施工进度，从而获 得更高的经济效益。 3、虽增加了牛腿构造，但免去了剪力铰复杂构造。 4、主要缺点除桥面伸缩缝多，对高速行车不利外， 在施工中还增加预制与安装挂梁的机具设备。
第25页/共45页
3、分类
（1）一种说法：在桥梁界有些学者将T形刚构和连续 刚构划分为梁式桥，且认为T形刚构桥是预应力混凝土 梁式桥中悬臂体系得到了改进与发展，形成了一种新型 结构的梁式桥。连续刚构是将T形刚构粗厚桥墩减薄， 形成柔性桥墩，使墩梁固结、主梁连续形成连续一刚构 桥，它又是T形刚构与连续梁结合的一种新型体系。 （2）另一种说法：也有学者将T形刚构和连续刚构归结 为组合体系桥，即认为它们都是梁和刚架相结合的组合 体系桥。 （3）本书：由于T形刚构桥和连续刚构桥的共同特点是 墩梁固结，与刚架桥结构基本一致，所叫本书将它们归 类于刚架桥。

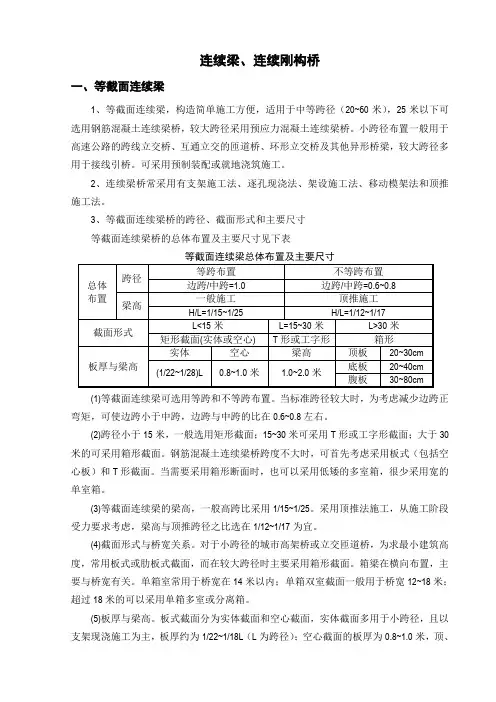

连续梁、连续刚构桥
连续梁、连续刚构桥一、等截面连续梁1、等截面连续梁，构造简单施工方便，适用于中等跨径（20~60米），25米以下可选用钢筋混凝土连续梁桥，较大跨径采用预应力混凝土连续梁桥。
小跨径布置一般用于高速公路的跨线立交桥、互通立交的匝道桥、环形立交桥及其他异形桥梁，较大跨径多用于接线引桥。
可采用预制装配或就地浇筑施工。
2、连续梁桥常采用有支架施工法、逐孔现浇法、架设施工法、移动模架法和顶推施工法。
3、等截面连续梁桥的跨径、截面形式和主要尺寸等截面连续梁桥的总体布置及主要尺寸见下表等截面连续梁总体布置及主要尺寸(1)等截面连续梁可选用等跨和不等跨布置。
当标准跨径较大时，为考虑减少边跨正弯矩，可使边跨小于中跨，边跨与中跨的比在0.6~0.8左右。
(2)跨径小于15米，一般选用矩形截面；15~30米可采用T形或工字形截面；大于30米的可采用箱形截面。
钢筋混凝土连续梁桥跨度不大时，可首先考虑采用板式（包括空心板）和T形截面。
当需要采用箱形断面时，也可以采用低矮的多室箱，很少采用宽的单室箱。
(3)等截面连续梁的梁高，一般高跨比采用1/15~1/25。
采用顶推法施工，从施工阶段受力要求考虑，梁高与顶推跨径之比选在1/12~1/17为宜。
(4)截面形式与桥宽关系。
对于小跨径的城市高架桥或立交匝道桥，为求最小建筑高度，常用板式或肋板式截面，而在较大跨径时主要采用箱形截面。
箱梁在横向布置，主要与桥宽有关。
单箱室常用于桥宽在14米以内；单箱双室截面一般用于桥宽12~18米；超过18米的可以采用单箱多室或分离箱。
(5)板厚与梁高。
板式截面分为实体截面和空心截面，实体截面多用于小跨径，且以支架现浇施工为主，板厚约为1/22~1/18L（L为跨径）；空心截面的板厚为0.8~1.0米，顶、底板厚度均不应小于8厘米。
T型或工形肋式截面常用于预制安装，梁高一般取1.0~2.0米，在与腹板相连处的翼缘厚度，不应小于梁高的1/10，腹板厚度不应笑语14厘米。

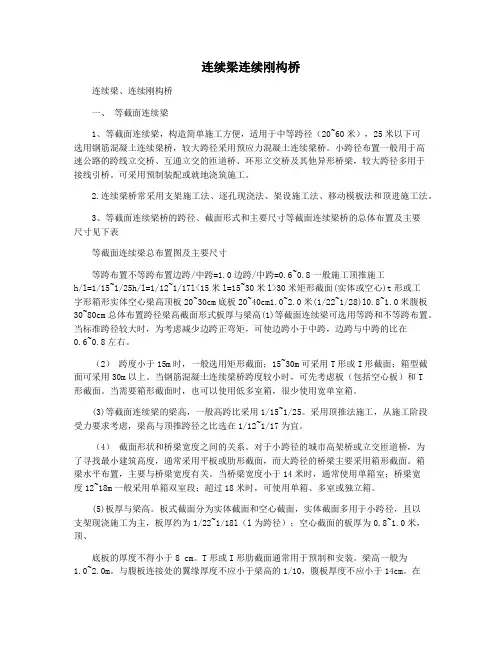

连续梁连续刚构桥
连续梁连续刚构桥连续梁、连续刚构桥一、等截面连续梁1、等截面连续梁，构造简单施工方便，适用于中等跨径（20~60米），25米以下可选用钢筋混凝土连续梁桥，较大跨径采用预应力混凝土连续梁桥。
小跨径布置一般用于高速公路的跨线立交桥、互通立交的匝道桥、环形立交桥及其他异形桥梁，较大跨径多用于接线引桥。
可采用预制装配或就地浇筑施工。
2.连续梁桥常采用支架施工法、逐孔现浇法、架设施工法、移动模板法和顶进施工法。
3、等截面连续梁桥的跨径、截面形式和主要尺寸等截面连续梁桥的总体布置及主要尺寸见下表等截面连续梁总布置图及主要尺寸等跨布置不等跨布置边跨/中跨=1.0边跨/中跨=0.6~0.8一般施工顶推施工h/l=1/15~1/25h/l=1/12~1/17l<15米l=15~30米l>30米矩形截面(实体或空心)t形或工字形箱形实体空心梁高顶板20~30cm底板20~40cm1.0~2.0米(1/22~1/28)l0.8~1.0米腹板30~80cm总体布置跨径梁高截面形式板厚与梁高(1)等截面连续梁可选用等跨和不等跨布置。
当标准跨径较大时，为考虑减少边跨正弯矩，可使边跨小于中跨，边跨与中跨的比在0.6~0.8左右。
（2）跨度小于15m时，一般选用矩形截面；15~30m可采用T形或I形截面；箱型截面可采用30m以上。
当钢筋混凝土连续梁桥跨度较小时，可先考虑板（包括空心板）和T形截面。
当需要箱形截面时，也可以使用低多室箱，很少使用宽单室箱。
(3)等截面连续梁的梁高，一般高跨比采用1/15~1/25。
采用顶推法施工，从施工阶段受力要求考虑，梁高与顶推跨径之比选在1/12~1/17为宜。
（4）截面形状和桥梁宽度之间的关系。
对于小跨径的城市高架桥或立交匝道桥，为了寻找最小建筑高度，通常采用平板或肋形截面，而大跨径的桥梁主要采用箱形截面。
箱梁水平布置，主要与桥梁宽度有关。
当桥梁宽度小于14米时，通常使用单箱室；桥梁宽度12~18m一般采用单箱双室段；超过18米时，可使用单箱、多室或独立箱。
连续刚构和连续梁桥、拱桥施工
变截面梁桥悬臂浇筑易发事故及处理
(1) 底板崩裂事故及处理
南京某桥85m跨PC连续刚构梁桥建成后的情景。
底板崩裂事故简介
南京某特大桥与河流斜交角约为60°，其中 主桥(47＋75＋47)m联为变截面预应力砼箱梁连 续刚构，截面形式为单箱单室，桥墩均为柱式墩， 基础为钻孔灌注桩。
3.在桥梁建成交付使用：通过自动监测和管理系统保 证桥梁的安全和正常运行。一但有故障或损伤，健康诊断 和专家系统将自动报告损伤部位和养护对策。
南京长江二桥北汊的连续梁桥建成后的情景。
南京长江二桥南、北引桥的50跨径连续箱梁标准作业 流程时间。
引进挪威NRS公司设计的下承式移动支撑系统。
采用悬浇时必须考虑施工期间的结构稳定性，如0号墩 施工时，在桥墩两侧加设临时支承或支墩，将0号块临时 支承于托架两侧，临时支承采用硫磺水泥砂浆块、砂筒或 砼块，以便结构体系转换时，释放临时固定设施。
挂篮是悬臂浇筑法施工的主要设备。挂篮由主桁架、 悬吊系与平衡重、行走系统、工作平台和底模组成。
用挂篮浇筑墩侧几对梁段时，先将两侧挂篮的承重结 构连在一起（图a），浇筑一定长度后，将两侧挂篮的承 重结构分开（图b)。
悬拼法是将逐段分成预制块件进行拼装，穿束张拉， 自成悬臂。
悬臂施工适用大跨径预应力箱形截面的连续梁、悬臂 梁、T形刚构等桥型施工，对桥下的通航干扰小，充分利 用预应力砼的抗拉和承受负弯矩的特性。
1-墩顶梁段 2-悬浇部分 3-边孔支架现浇部分 4-合拢段部分
（2）悬臂浇筑法施工
悬浇时，由墩顶段（0#块）开始，分段两侧对称浇筑。
Байду номын сангаас
风撑就位
拱肋单肋合拢照片
扣塔上段照片
扣塔顶部照片
第8章混凝土刚架(连续刚构)桥 [兼容模式]
![第8章混凝土刚架(连续刚构)桥 [兼容模式]](https://img.taocdn.com/s3/m/630e6ddd998fcc22bcd10d66.png)
ROSENSTEIN BRIDGE,跨度68 m，跨中梁高1.65 m，桥宽22m•Spans of 234-134-134-134-264 meters•NECKAR VALLEY VIADUCT(Germany 1978)•Spans of 234-134-134-134-264 meters辅航道桥桥,跨径：150+270+150mRaftsundet Bridge,Span of 86+202+298+125m=711mMAIN RIVER BRIDGE82-135-82m main span, depth of 6.5m☐混凝土铰箱梁腹板裂缝：77条裂缝、最大缝宽0.80mm,大部分为斜裂缝；箱梁顶板裂缝：95条裂缝、最大缝宽1.80mm,大部分洛溪大桥梁体裂缝现状集中在跨中部位、且为平行的顺桥向裂缝；箱梁底板裂缝：28条裂缝、最大缝宽0.11mm,大部分为斜裂缝；箱梁横膈板裂缝：99条裂缝、最大缝宽1.25mm。
二、虎门大桥辅助航道桥跨径：150+270+150米荷载：汽——超20级，挂——120桥宽：30米，6车道+分隔带+紧急停车带分两幅桥建设梁高：墩顶14.8m，跨中5.0m下部结构：双薄壁墩施工方法：悬臂浇筑150175200225m m )RightLeft虎门大桥辅航道桥跨中挠度01020304050607080-25255075100125D e fo rm a t i on (U n it :Time after been open to traffic ( Unit: Month )虎门大桥辅航道桥跨中挠度。
节段预制拼装连续梁、连续刚构(高速铁路桥梁施工)
预备知识
节段拼装法施工指预应力混凝土连续梁桥或 连续刚构桥分节段预制并采用悬臂拼装方法 或逐跨拼装方法进行施工。
悬臂拼装法（简称悬拼）是悬臂施工法的一 种，它是利用移动式悬拼吊机将预制梁段起 吊至桥位，然后采用环氧树脂胶和预应力钢 束连接成整体。采用逐段拼装，一个节段张 拉锚固后，再拼装下一节段。
四、张拉封锚和体系转换的规定
5、合龙及体系转换的程序应符合设计要求。
悬臂拼装即将合龙
四、张拉封锚和体系转换的规定
小结
悬臂拼装法施工的主要优点是： 梁体块件的预制和下部结构的施工同时进行，拼装成桥的速度较现浇的快，可 显著缩短工期； 块件在预制场内集中制作，质量较易保证； 梁体塑性变形小，可减少预应力损失，施工不受气候影响等。
三、接缝处理
（一）接缝的类型
梁段拼装工程中的接缝有湿接缝、干接缝和胶接缝等几种，不同的施工阶 段和不同的部位，采用不同的接缝形式。
通常一号块即墩柱两侧的第一块，与墩柱上的零号块以湿接缝相接。其他 块件用胶接缝或干接缝拼装。
三、接缝处理
（一）接缝的类型
接缝构造简图 图(a)为湿接缝，图(b) 为干接缝，图(c)为半干接缝，
二、节段拼装
（四）逐跨拼装的技术要求
1、节段拼装施工前，应对预制节段的匹配面进行必要的处理，并应确 定接缝施工的方法和工艺。在拼装施工过程中，应跟踪监测各节段梁体 的挠度变化情况，控制其中轴线及高程;当实测梁体线形与设计值有偏 差时，应及时进行调整。 2、施工前应按施工荷载对起吊设备进行强度、刚度和稳定性验算，其 安全系数应不小于 2。节段起吊安装前，应对起吊设备进行全面安全技 术验收，并应分别进行 1.25倍设计荷载的静载和1.1倍设计荷载的动载 试验。
连续刚构桥主梁结构形式及特点
连续刚构桥主梁结构形式及特点张宇1刘晓文2陈亮3（1.天津城建设计院，天津；2.天津城建设计院，天津；3.天津城建设计院，天津）摘要：研究预应力混凝土连续刚构桥梁主梁的结构形式及特点，并通过总结国内各预应力混凝土连续钢构桥的设计参数，总结了此类桥的技术指标，为同类桥梁设计提供参考。
关键词：连续钢构桥，结构形式，深梁，特点，截面在预应力混凝土连续刚构桥梁中，为适应悬臂施工和正负弯矩配筋，主梁一般多采用箱形截面。
根据桥梁的宽度不同而分为单箱单室、单箱多室、多箱单室、多箱多室等；根据纵向的跨径和梁高的变化而分为纵向等截面和纵向变截面等：根据桥梁所在的平面线形而分为直线桥和曲线桥等。
箱形截面已成为大跨度桥梁所优先采用的截面形式。
作用在箱形截面上的荷载主要是恒载和活载，恒载是对称作用或者近似对称作用的，活载一般都是偏心作用的，偏心作用的荷载会使截面产生扭转作用。
而在箱形截面中，偏载所产生的纵向应力与对称荷载所产生的纵向应力两者数值比较接近。
换句话说，箱形截面具有很大的抗扭刚度，结构能充分发挥整体受力作用，适合在大跨径桥梁中应用，这种截面所具有的良好受力性能正是它日益被广泛采用的主要原因。
箱梁的截面尺寸主要由跨径决定，设计荷载、桥宽、桥墩刚度也有一定影响。
1．边跨与中跨比连续刚构边跨与中跨度比的确定，首先取决于全桥的桥跨总体布置与自然条件的协调性，在此基础上再考虑梁体内力分布的合理性与施工的方便。
国内外己建成的连续刚构桥，边跨和中跨的跨径比值在0.5~0.692之间。
大部分比值在0.55~0.58之间。
这说明变截面连续刚构桥的边、中跨比值比变截面连续梁桥的比值范围0.6~0.8小。
理论分析研究表明，由于墩梁固结，边跨的长短对中跨荷载弯矩调整的影响很小，边、中跨跨径之比0.54~0.56时，不仅可以使中墩内基本没有恒载偏心弯矩，而且因边跨合拢段较短，可以在边跨悬臂端用导梁支承于边墩上进行边跨合拢，从而取消落地支架，施工也十分方便。
第五章刚构桥简介
——
三、桥型实例
在 钢 桁 拱 架 上 施 工 的 桥 例 山 西 浊 漳 河 桥
——
三、桥型实例
竖 向 转 体 法 施 工 的 桥 例 陕 西 安 康 汉 江 桥
——
三、桥型实例
平 面 转 体 法 施 工 的 两 座 桥 例 江 西 小 港 桥 和 贵 溪 桥
——
第三节 全无缝式连续刚构桥
经过斜腿传至地基土上。这样的单隔板或呈三角形的隔板将使此处梁
截面产生较大的负弯矩峰值，使得通过此截面的预应力钢筋十分密集， 在构造布置上比较复。 斜腿与 主梁相 交节点 构造
第五章 第二节
斜腿刚架桥
2、预加力、徐变、收缩、温度变化以及基础变位等因素都会使斜腿 刚架桥产生次内力，受力分析上也相对较复杂。因此，为了减少超
——
三、桥型实例
悬 臂 浇 筑 法 施 工 的 桥 例 法 国 博 诺 姆 桥
——
三、桥型实例
悬 臂 拼 装 法 施 工 的 桥 例 江 西 洪 门 大 桥
——
三、桥型实例
悬 臂 拼 装 法 施 工 的 桥 例 江 西 洪 门 大 桥
——
三、桥型实例
在 钢 桁 拱 架 上 施 工 的 桥 例 山 西 浊 漳 河 桥
第二篇 混凝土梁桥和刚架桥
第五章 刚架桥简介
内容提要
• 第一节 门式刚架桥
• 第二节 斜腿刚架桥
• 第三节 全无缝式连续刚构桥
第一节 门式刚架桥
一、结构特点、受力特点及适用范围
结 构 特 点 台身与主梁固结 无伸缩缝 改善桥头行车的平顺性 提高结构的刚性
受力特点： 在竖向荷载作用下，固结端的负弯矩可部分降 低梁的跨中弯矩，从而达到减小梁高的目的。 适用范围： 中小跨度的跨线桥，建筑高度小。
连续梁、连续刚构桥
连续梁、连续刚构桥一、等截面连续梁1、等截面连续梁，构造简单施工方便，适用于中等跨径（20～60米），25米以下可选用钢筋混凝土连续梁桥,较大跨径采用预应力混凝土连续梁桥.小跨径布置一般用于高速公路的跨线立交桥、互通立交的匝道桥、环形立交桥及其他异形桥梁，较大跨径多用于接线引桥.可采用预制装配或就地浇筑施工。
2、连续梁桥常采用有支架施工法、逐孔现浇法、架设施工法、移动模架法和顶推施工法。
3、等截面连续梁桥的跨径、截面形式和主要尺寸等截面连续梁桥的总体布置及主要尺寸见下表等截面连续梁总体布置及主要尺寸（1）等截面连续梁可选用等跨和不等跨布置。
当标准跨径较大时，为考虑减少边跨正弯矩,可使边跨小于中跨，边跨与中跨的比在0。
6～0.8左右。
(2)跨径小于15米，一般选用矩形截面；15~30米可采用T形或工字形截面；大于30米的可采用箱形截面。
钢筋混凝土连续梁桥跨度不大时，可首先考虑采用板式(包括空心板）和T形截面.当需要采用箱形断面时，也可以采用低矮的多室箱，很少采用宽的单室箱。
（3）等截面连续梁的梁高,一般高跨比采用1/15～1/25。
采用顶推法施工,从施工阶段受力要求考虑，梁高与顶推跨径之比选在1/12～1/17为宜。
(4）截面形式与桥宽关系.对于小跨径的城市高架桥或立交匝道桥，为求最小建筑高度，常用板式或肋板式截面，而在较大跨径时主要采用箱形截面。
箱梁在横向布置，主要与桥宽有关。
单箱室常用于桥宽在14米以内；单箱双室截面一般用于桥宽12～18米；超过18米的可以采用单箱多室或分离箱.（5）板厚与梁高。
板式截面分为实体截面和空心截面，实体截面多用于小跨径，且以支架现浇施工为主，板厚约为1/22～1/18L（L为跨径）；空心截面的板厚为0.8～1.0米，顶、底板厚度均不应小于8厘米。
T型或工形肋式截面常用于预制安装，梁高一般取1。
0~2。
0米，在与腹板相连处的翼缘厚度，不应小于梁高的1/10，腹板厚度不应笑语14厘米。
其他桥型(预应力混凝土连续梁(刚构)桥)详解
采用挂篮的悬臂灌注法（续）
施工图片
采用吊机的悬臂拼装法
悬臂拼装法－包含梁的节段预制和悬臂拼装施工两方面的内容 节段预制－在工厂或桥位附近进行预制，长线法和短线法 企口缝－控制节段的高程和水平位置，提高结构的抗剪能力 拼装设备－移动式吊机（类似于挂篮）、桁式吊等 节段接缝－可采用湿接缝、胶接缝和干接缝
横截面布置－箱形截面
具有良好的抗弯和抗扭性能， 是预应力混凝土连续梁桥的 主要截面型式
单箱，单室，单箱双室截面， 双箱单室、双箱双室、多箱 单室等
顶板和底板－结构承受正负 弯矩的主要部位
腹板－主要承受结构的弯矩 剪应力以及扭转剪应力引起 的主拉应力
梗腋（或称承托）－设置在 腹板与顶、底板接头处
实桥箱梁截面
Z = M+W+dW
横截面剪应力：
= M+ K +W+dW
纵截面横向弯曲应力：
S = dt + C
简化方法
设计概要（续）
连续梁恒载、活载内 力计算
恒载内力－对存在体系 转换的桥梁，其最终恒 载内力是各个施工阶段 的恒载内力之和
三跨连续梁例 计算说明
恒载不重复计算 计算步骤可按力学
等效原则进行合并 简化 剪力计算同时进行
桥例：佛开高速公路九江大桥
预应力混凝土连续梁，分跨50＋100＋2×160＋100＋50m， 国内排名第二，1996年建成，悬臂拼装施工，右图为节段 预制现场 悬拼特点：进度快；制梁质量好；混凝土收缩徐变少；线 形容易控制；适合于多跨施工
架桥机架梁（移动支架法）
1996年7月，石长线湘江铁路桥62+7×96+62米 步骤：1、悬臂拼装至两T构现浇合龙段；2、架桥机前移；3、就位
连续梁、连续刚构桥
连续梁、连续刚构桥一、等截面连续梁1、等截面连续梁，构造简单施工方便，适用于中等跨径（20~60米），25米以下可选用钢筋混凝土连续梁桥，较大跨径采用预应力混凝土连续梁桥。
小跨径布置一般用于高速公路的跨线立交桥、互通立交的匝道桥、环形立交桥及其他异形桥梁，较大跨径多用于接线引桥。
可采用预制装配或就地浇筑施工。
2、连续梁桥常采用有支架施工法、逐孔现浇法、架设施工法、移动模架法和顶推施工法。
3、等截面连续梁桥的跨径、截面形式和主要尺寸等截面连续梁桥的总体布置及主要尺寸见下表等截面连续梁总体布置及主要尺寸(1)等截面连续梁可选用等跨和不等跨布置。
当标准跨径较大时，为考虑减少边跨正弯矩，可使边跨小于中跨，边跨与中跨的比在0.6~0.8左右。
(2)跨径小于15米，一般选用矩形截面；15~30米可采用T形或工字形截面；大于30米的可采用箱形截面。
钢筋混凝土连续梁桥跨度不大时，可首先考虑采用板式（包括空心板）和T形截面。
当需要采用箱形断面时，也可以采用低矮的多室箱，很少采用宽的单室箱。
(3)等截面连续梁的梁高，一般高跨比采用1/15~1/25。
采用顶推法施工，从施工阶段受力要求考虑，梁高与顶推跨径之比选在1/12~1/17为宜。
(4)截面形式与桥宽关系。
对于小跨径的城市高架桥或立交匝道桥，为求最小建筑高度，常用板式或肋板式截面，而在较大跨径时主要采用箱形截面。
箱梁在横向布置，主要与桥宽有关。
单箱室常用于桥宽在14米以内；单箱双室截面一般用于桥宽12~18米；超过18米的可以采用单箱多室或分离箱。
(5)板厚与梁高。
板式截面分为实体截面和空心截面，实体截面多用于小跨径，且以支架现浇施工为主，板厚约为1/22~1/18L（L为跨径）；空心截面的板厚为0.8~1.0米，顶、底板厚度均不应小于8厘米。
T型或工形肋式截面常用于预制安装，梁高一般取1.0~2.0米，在与腹板相连处的翼缘厚度，不应小于梁高的1/10，腹板厚度不应笑语14厘米。
连续梁(刚构)35页
客专铁路桥梁监理应知应会（二）连续梁（刚构）目录1 预应力混凝土连续梁（刚构）悬浇------------------------------2 1.1 悬浇施工程序简介---------------------------------------------------2 1.2 施工工序流程--------------------------------------------------------2 1.3 T构0#段施工------------------------------------------------------ 3 1.4 挂篮悬浇梁段施工-------------------------------------------24 1.5 边直段施工----------------------------------------------------24 1.6 合龙段施工----------------------------------------------------25 1.7 梁体结构（尺寸）施工要求--------------------26 1.8 线型控制-------------------------------------------------------271.9 施工安全-------------------------------------------------------282 预应力混凝土连续梁（刚构）悬拼-----------------------------29 2.1 悬拼施工程序简介------------------------------------------------29 2.2 施工流程与施工工序----------------------------------------------29 2.3 悬拼施工------------------------------------------------------------291 预应力混凝土连续梁（刚构）悬浇1.1悬浇施工程序简介主墩施工到位后，在墩顶和支架（低墩）或托架上（高墩）浇注0#梁块【此前对连续梁而言需要安装永久和临时支座（墩），而连续刚构则无需此工序】，在o#梁块混凝土强度达到设计要求，并进行预应力张拉、压浆后，在0#梁块两端安装挂篮，挂篮经预压合格后，在两端挂篮上对称依次悬臂浇筑相邻梁块，形成一个或多个T构，最后与相邻T 构或边直段（不平衡段）合龙，由施工时的双悬臂T 构转化为连续梁完成结构体系转换。
连续刚构桥
6.3 预应力混凝土连续刚构桥连续刚构桥一般用在长大跨径、高墩桥梁上，其结构构造特点是中间桥墩采用墩梁固结，下部结构一般采用柔性桥墩，以减少因主梁的预应力张拉、温度变化、混凝土收缩、徐变等作用引起的变形受到桥墩约束后产生的次内力。
连续刚构桥在桥墩抗弯刚度较小时其工作状态接近于连续梁桥。
与连续梁桥相比较，它在采用悬臂法施工时和使用阶段，墩顶与梁一直保持固结状态。
连续刚构桥的主要优点在于可以减少大型桥梁支座和养护上的麻烦，减少桥墩及基础工程的材料用量。
本节内容主要介绍中、大跨径桥梁中常用的连续刚构桥的力学特点、适用范围以及构造上的一些特点，能使读者对该类桥型有一定的认识和理解。
6.3.1力学特点及适用范围在受力方面，上部结构仍为连续梁特点，但必须计入由于桥墩受力及混凝土收缩、徐变、 温度变化引起的弹塑性变形对上部结构内力的影响。
桥墩因需有一定柔度，所受弯矩有所减少，但在墩梁结合处仍有刚架受力性质。
由于桥墩参与工作，连续刚构桥与连续梁桥的工作状态有一定区别, 连续刚构桥由活载引起的跨中区域正弯矩比同跨径连续梁桥的小。
当墩高达到一定高度后，两者上部结构的内力相差不大。
对三跨连续刚构与三跨连续梁上部结构的弯矩进行比较可知：两者梁根部的恒载、活载弯矩基本一致；桥墩高40m 时，两者梁跨中恒载、活载弯矩相差小于10％；连续刚构桥墩根部恒载、活载弯矩随着桥墩加高而减小，但墩高达到40m 以上时减小的速率很小；连续刚构梁体内的恒载、活载轴向拉力随着桥墩加高而减小，但墩高达到30m 以上时减小的速率很小。
当设计跨度超过100m 时，预应力混凝土连续刚构桥可作为连续桥梁的比选方案。
6.3.2 立面布置及构造特点1．立面形式连续刚构桥一般有两个以上主墩采用墩梁固结，墩梁固结的部分多在大跨、高墩上采用，它利用高墩的柔度来适应结构内预加力、混凝土收缩、徐变和温度变化所引起的纵向位移，即把高墩视做一种摆动的支承体系。
连续刚构桥一般采用柔性桥墩, 柔性桥墩立面形式主要有三种。
斜拉桥、连续梁（刚构）桥概述
斜拉桥、连续梁（刚构）桥概述斜拉桥、连续梁(刚构)桥概述1.1斜拉桥结构概述斜拉桥又称斜张桥，是将主梁用许多拉索直接拉在桥塔上的一种桥梁，是由承压的塔，受拉的索和承弯的梁体组合起来的一种结构体系。
其可看作是拉索代替支墩的多跨弹性支承连续梁。
其可使梁体内弯矩减小，降低建筑高度，减轻了结构重量，节省了材料。
斜拉桥作为一种拉索体系，比梁式桥的跨越能力更大，是大跨度桥梁的最主要桥型之一。
斜拉桥是由许多直接连接到塔上的钢缆吊起桥面，斜拉桥由索塔、主梁、斜拉索组成。
斜拉桥是一种自锚式体系，斜拉索的水平力由梁承受、梁除支承在墩台上外，还支承在由塔柱引出的斜拉索上。
索塔型式有A型、倒Y型、H型、独柱，材料有钢和混凝土的。
按梁所用的材料不同可分为钢斜拉桥、结合梁斜拉桥和混凝土梁斜拉桥。
斜拉索布置有单索面、平行双索面、斜索面等。
50年代中期，瑞典建成第一座现代斜拉桥，跨径为182米。
50多年来，斜拉桥的发展，具有强劲势头。
我国70年代中期开始修建混凝土斜拉桥，改革开放后，我国修建斜拉桥的势头一直呈上升趋势。
目前为止建成或正在施工的斜拉桥共有30余座，仅次于德国、日本，而居世界第三位。
而大跨径混凝土斜拉桥的数量已居世界第一。
目前世界上建成的最大跨径的斜拉桥为中华人民共和国的苏通大桥，主跨径为1088米，于2008年4月2日试通车。
我国一直以发展混凝土斜拉桥为主，近几年我国开始修建钢与混凝土的混合式斜拉桥，如汕头礐石大桥，主跨518m；武汉长江第三大桥，主跨618m。
钢箱斜拉桥如南京长江第二大桥南汊桥，主跨628m；武汉军山长江大桥，主跨460m。
前几年上海建成的南浦（主跨423m）和杨浦（主跨602m）大桥为钢与混凝土的结合梁斜拉桥。
我国斜拉桥的主梁形式：混凝土以箱式、板式、边箱中板式；钢梁以正交异性极钢箱为主，也有边箱中板式。
现在已建成的斜拉桥有独塔、双塔和三塔式。
以钢筋混凝土塔为主。
塔型有H形、倒Y形、A形、钻石形等。
