图纸会审设计变更洽商记录在建筑工程的实施过程中，图纸会审、设计变更和洽商记录是至关重要的环节。
它们不仅关系到工程的质量、进度和成本，还直接影响到项目的顺利进行和最终的交付效果。
图纸会审，简单来说，就是在工程项目开工前，建设单位、施工单位、监理单位等相关各方对施工图纸进行的一次全面审查。
这个过程的目的是为了找出图纸中存在的问题、错误、遗漏和不明确之处，以便及时进行修改和完善，避免在施工过程中出现不必要的麻烦和损失。
在进行图纸会审时，各方需要仔细对照相关的规范、标准和技术要求，对图纸中的建筑结构、给排水、电气、暖通等各个专业的内容进行逐一审查。
比如，建筑结构方面，要检查梁柱的尺寸、配筋是否合理，节点的连接方式是否符合要求；给排水方面，要查看管道的走向、管径、坡度是否正确，阀门的设置是否合理；电气方面，要核对线路的布置、配电箱的位置、灯具的选型是否符合使用需求等等。
通过图纸会审，往往能够发现很多潜在的问题。
例如，有一次在一个商业综合体项目的图纸会审中，发现地下室的防火分区划分不合理，导致消防疏散通道过长，不符合消防安全规范。
还有一次，在一个住宅小区的图纸会审中，发现部分户型的阳台排水与雨水管共用，容易造成雨水倒灌，影响居民的正常使用。
这些问题如果在施工过程中才被发现，不仅会增加施工难度和成本，还可能会延误工期，给项目带来不可挽回的损失。
设计变更则是在施工过程中，由于各种原因，对原设计图纸进行的修改和调整。
这些原因可能包括业主的需求变化、施工条件的限制、设计错误的修正、新材料新技术的应用等等。
设计变更通常需要由设计单位出具正式的变更文件，并经过建设单位、监理单位的审批同意后，才能付诸实施。
设计变更的影响往往是比较大的。
它可能会改变施工的工艺、方法和顺序，增加或减少工程量，影响工程的进度和成本。
比如，在一个酒店项目的施工过程中，由于业主临时决定增加一个宴会厅，导致建筑结构需要进行重大调整，不仅增加了施工的难度和工作量，还延长了工期。
图纸会审设计变更工程洽商记录
图纸会审设计变更工程洽商记录在建筑工程的施工过程中，图纸会审、设计变更以及工程洽商记录是非常重要的环节，它们对于保障工程质量、控制工程进度以及确保工程成本的合理性都起着至关重要的作用。
首先，我们来了解一下图纸会审。
图纸会审是指在工程开工前，建设单位组织施工单位、监理单位以及设计单位等相关方，对施工图纸进行全面细致的审查。
这一过程旨在发现图纸中存在的问题、错误以及不合理之处，并通过各方的沟通与协商，提出解决方案，以确保施工图纸的准确性和完整性。
在进行图纸会审时，各方需要从不同的角度出发，对图纸进行审查。
施工单位会重点关注施工工艺的可行性、施工难度以及施工进度等方面；监理单位则侧重于审查施工图纸是否符合规范要求、质量标准是否明确等；设计单位则需要对各方提出的问题进行解答，并对需要修改的地方进行确认。
例如，在某住宅项目的图纸会审中，施工单位发现部分结构构件的尺寸标注不清晰，导致无法准确计算工程量和进行施工安排。
经过与设计单位的沟通，设计单位对这些构件的尺寸进行了明确标注，避免了施工过程中的混乱和错误。
接下来，我们说一说设计变更。
设计变更是指在工程施工过程中，由于各种原因，需要对原设计图纸进行修改和调整。
这些原因可能包括业主需求的改变、施工条件的限制、设计失误或者新的规范标准的出台等。
设计变更通常需要经过严格的审批流程，以确保变更的合理性和必要性。
一般来说，设计变更需要由设计单位提出变更方案，经过建设单位的同意，并通知施工单位和监理单位执行。
在执行设计变更时，施工单位需要及时调整施工计划和施工方案，监理单位则需要对变更的实施过程进行监督和检查。
比如，在某商业综合体项目中，由于业主在施工过程中提出了增加部分商业面积的需求，设计单位经过重新规划和设计，提出了相应的设计变更方案。
施工单位根据变更方案，重新组织了施工，确保了项目的顺利进行。
最后，我们谈一谈工程洽商记录。
工程洽商记录是指施工单位在施工过程中，与建设单位或监理单位就施工过程中出现的问题进行协商和解决的记录。
图纸会审、洽商记录

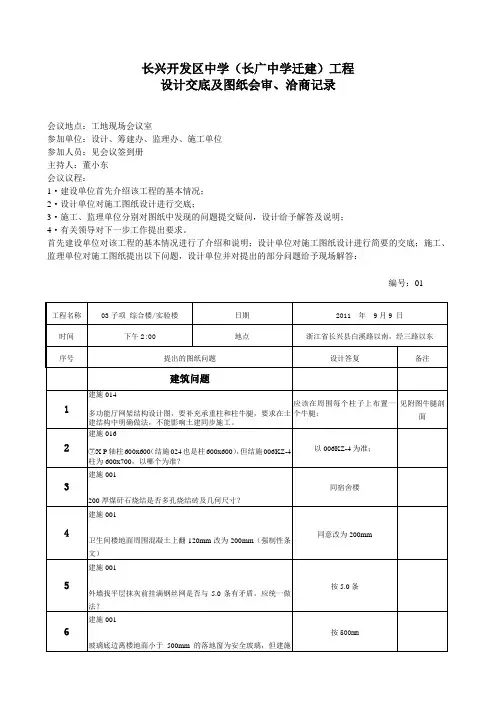

长兴开发区中学（长广中学迁建）工程
