电动升降式高杆灯安装说明书

电动升降式高杆灯安装说明书

本产品遵循中华人民共和国城镇建设行业标准CJ/T 3076-1998电动升降式高杆灯安装使用说明书高要市华明钢杆有限公司二○○三年五月版本 A 修订日期2003-5-25 页数2/17 生效日期2003-6-1避雷针灯盘自动缷荷装置定位轴灯盘支架电器分线箱灯具截顶多棱锥形灯杆升降钢丝绳灯门电缆电器箱示意图高杆灯样图卷扬机示意图高要市华明钢杆有限公司版本 A 修订日期2003-5-25 页数5/17 生效日期2003-6-1 轴线方向。

并在其径向使主杆与最近障碍物之间保证留有适合起重车辆移动的位置。

必须注意,在起重吊车吊臂全伸出时60%额定荷载的运动范围上空以及杆体起落方向上空不得有高压线。

(如上图)2、在主杆体①小口径端距顶端约二米处,使用高度合适的铁马架架高杆体①,并在大端法兰处沿圆周方向与地坪接触点二侧楔入楔状止退木块。

去除杆体小端二米长度范围内在运输过程中产生的毛刺。

(如下图)注意:务必使二块带孔的底法兰筋板处于水平位置3、在起重设备帮助下,将主杆体②(已经去除杆体内壁锌瘤杂物)大端套上主杆体①小端。

并在主杆体②小端距端3~4m处放置铁马架,其高度应使主杆体②与主杆体①轴线重合。

(如下图)注意:尽可能使①#、②#杆的纵向焊缝处于相同位置。

4、利用卸甲、Φ20钢丝绳,5t手拉葫芦及带孔筋板,在②#、①#杆二侧,将其插紧。

在插紧过程中,应用12磅锤头锤击①#杆与②#杆连接部分。

锤击时必须在杆体锤击面上衬放木板。

当插套长度达到指定要求(1.5倍的大端口径)时,使用1.5磅的手锤轻击起重合部,听其发声为实体声时,即可结束5、重复步骤3、4,依此将其余主杆体插套形成一个整体。

版本 A 修订日期2003-5-25 页数7/17 生效日期2003-6-1 开杆体2米以外。

晃拉预置绳索,使起重承载索徐徐下滑到杆体门框处取下。

(如下图)10、使用底法兰与基础之间的螺母或楔铁,调整杆体与水平之间的垂直度,达标值为全长的3‰以内。

升降式高杆灯安装方法说明

升降式高杆灯安装方法说明

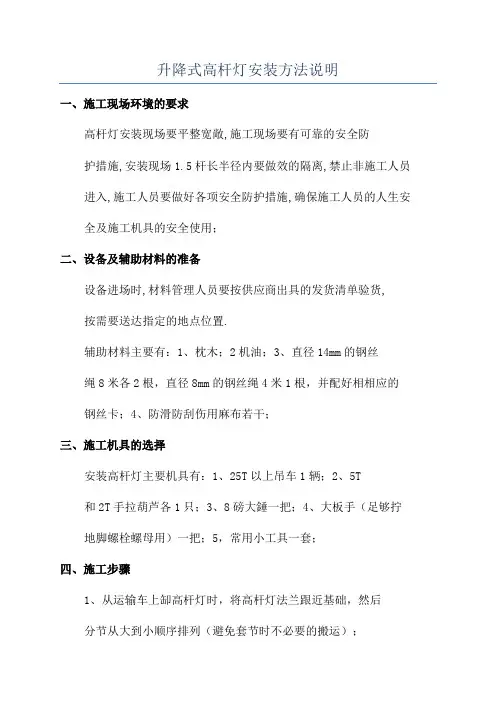

升降式高杆灯安装方法说明一、施工现场环境的要求高杆灯安装现场要平整宽敞,施工现场要有可靠的安全防护措施,安装现场1.5杆长半径内要做效的隔离,禁止非施工人员进入,施工人员要做好各项安全防护措施,确保施工人员的人生安全及施工机具的安全使用;二、设备及辅助材料的准备设备进场时,材料管理人员要按供应商出具的发货清单验货,按需要送达指定的地点位置.辅助材料主要有:1、枕木;2机油;3、直径14mm的钢丝绳8米各2根,直径8mm的钢丝绳4米1根,并配好相相应的钢丝卡;4、防滑防刮伤用麻布若干;三、施工机具的选择安装高杆灯主要机具有:1、25T以上吊车1辆;2、5T和2T手拉葫芦各1只;3、8磅大錘一把;4、大板手(足够拧地脚螺栓螺母用)一把;5,常用小工具一套;四、施工步骤1、从运输车上缷高杆灯时,将高杆灯法兰跟近基础,然后分节从大到小顺序排列(避免套节时不必要的搬运);2、固定底节灯杆,穿好主钢丝绳,用吊车(也可使用三角架手拉葫芦)吊起第二节灯杆插入底节,并用手拉葫芦拉紧,做到节间缝口严密,棱角平直。

如有第三、第节,同样的方法插好第三节、第四节。

在插最好一节前务必正确(区分正反面)放入挂钩圈,灯盘为整体式的在插入最后一节灯杆前要预先插入;3、装零配件:a、传动系统:主要包括卷扬机,钢丝绳,滑轮支架,滑轮及保险装置;保险装置主要是3只行程开关的固定和控制线的连接,行程开关的位置一定要符合要求,它是确保行程开关能否及时准确动作的重要保证;b、悬挂装置,主要是三只挂钩和挂钩圈的正确安装,挂钩安装时要和灯杆之间留有适应的间隙,以保证脱挂自如;挂钩圈在套接最后一节灯杆前务必套上。

d;防护系统,主要是防雨罩和避雷针的安装。

五、吊装在确定套接牢固,各零部件按要求安装完成后,就进行吊装。

吊装时要做到a、安全,封锁现场,工作人员做好防护;b。

吊装前对吊车的性能做好测试,确保安全可靠;吊车司机和司吊人吊应具备相应资质;c、务必对要吊的灯杆打好险,预防套节节头起吊时受力脱落。

高杆灯使用说明书

高杆灯使用说明书

10米升降式高杆灯使用说明书高邮市千升照明电器厂二〇一九年二月二十三日千升照明目录一、概述二、结构与功能简介三、操作方法四、操作注意事项五、维护与保养六、常见故障与处理七、保修与配件供应八、主要技术参数九、高杆灯图纸十、安装说明十一、关于基础笼一、概述升降式高杆灯广泛应用于广场、宽阔道路、立交桥、大型停车场、港口、列车编组场、机场及机场停机坪等大面积照明。

使用维护方便,功能配备灵活,节能效率显著,具有卓越的照明效果和独特的环境优化等功能。

二、结构与功能简介(参见:《高杆灯结构示意图》)升降式高杆灯由灯杆、灯盘、升降系统、照明系统、自动控制系统和避雷保护系统等部分组成。

1、灯杆灯杆由底座、杆体、灯盘悬挂支架及顶部法兰和防雨罩等部分组成,热镀锌防腐处理。

1.1底座有安装法兰盘和电器门开口,设有配电盘和升降机装置;1.2 杆体采用优质钢板经“一次性折弯成型工艺”制成锥形多棱杆或圆形杆,每节长度为7-12米,插接式(或焊接式)安装;1.3 灯盘悬挂支架围绕杆体120°均匀分布,设有挂钩装置并具有稳定灯盘功能;1.4 顶部法兰设有钢丝绳滑轮和电缆滑轮组以及其他功能装置的预留位置;1.5 防雨罩根据灯盘的外型风格设计制造,上设避雷针。

2、灯盘灯盘上设有挂钩圈(接挂装置)、投光灯、接线盒和其他功能预留位置等。

2.1 灯盘采用优质型钢制作,热镀锌防腐处理,可电动、手动升降,便于维护保养;2.2 其外形的设计兼顾其功能性和美观性,同时考虑其在空气中的力学特征;2.3 投光灯选用高效节能截光型灯具,其安装稳固且安装方式多样,以获得最佳的光照角度和美观度,同时便于调节和维护;2.4 接线盒具有高强度、高密封性和优良的防腐性能及多功能性;2.5 灯盘上设有多功能选配预留位置,可设置安装摄像头、高音喇叭等设备。

3、升降系统升降系统由升降机装置、钢丝绳和滑轮组、挂钩与接挂装置以及自动控制部分组成。

3.1 升降机装置设于灯杆底部,由锥形转子电机、涡轮蜗杆减速机、传动齿轮以及钢丝绳绞盘和手动转换装置等组成,可电动、手动升降;3.2 钢丝绳采用优质高强度镀锌钢丝绳,安全系数高,滑轮组采用免维护设计;3.3 挂钩与接挂装置在系统的控制下完成灯盘的自动脱挂、卸荷和自动限位等功能,并保证灯盘安全升降以及卸荷后稳定在灯杆顶部;2千升照明4、自动控制系统自动控制系统由配电盘和相关部件及材料组成,控制着灯盘的升降、脱挂和照明灯具的亮灭。

高杆灯使用说明书2

高杆灯使用说明书2

H30m/12*400w升降式高杆灯操作说明本款升降式高杆灯灯杆高度H30m,为电动与手动两用升降方式。

升降灯盘上环形布置12盏400W飞利浦高压钠泛光灯对地面照射。

1、灯盘提升操作;1.1、操作人员首先将灯门锁打开,将电源开关调至到通电状态,检查电器箱上各电器连接点是否正常,检查升降灯盘钢丝绳扎头是否有脱扣现象,检查灯具各连接点螺栓是否有松动和电缆是否夹在升降轨道内,如发现异常现象应及时排除。

确认正常后开始提升。

1.2、将电器箱内的操作手柄移到距灯杆2米以外,按绿色按钮提升机起动灯盘平均以每分钟2.5米的速度向上升起。

灯盘提到距地面4米高时用手按动固定在提升机上的限位开关,检查限位开关是否正常工作,如正常后在按提升按钮继续上升,灯盘上升到位后固定在钢丝绳上的限位盘接触限位开关,此时限位开关工作自动切断提升电源。

灯盘现在的位置已经在挂钩上方,但钢丝绳未卸载。

在按红色按钮让灯盘向下滑落,此时挂钩在自然条件下复位将灯盘顶端钢管连接后,钢丝绳卸载。

提升操作结束。

切断电源,将杆体内灯具橡胶电缆接头与空开连接,共用零连接在端子板上,开关复位通电灯盘提升工作完成。

2、灯盘下降操作;2.1首先切断电源,将灯具橡胶电缆接头从空开上卸下,将电缆头顺直捆在主钢丝绳上,(电缆一定要捆扎牢固,防止灯盘下降后杆体外电缆重量大于杆内电缆重量造成电缆脱落)再次通电后起动操作手柄开关,按绿色按钮向上提起,此时主钢丝绳上的挡板已经压在限位开关上,绿色按钮断电不能工作,但挂钩还处于工作装态未脱钩,现在将限位开关固定螺丝松开,将限位开关限位导杆下调到标记位置,让提升按钮工作,向上升起以后限位板再次接触到限位开关,此时挂钩脱钩,钢丝绳负载,此时在按红色按钮将灯盘向下放到底部托件上,将限位开关复位。

灯盘下降工作结束。

3、注意事项;3.1、灯盘升降工作一定要在5级以下风力的天气工作,风大天气禁止升降灯盘。

3.2、夜间和视线不好的天气禁止升降灯盘。

高杆灯操作方法

高杆灯操作方法

高邮市轩跃照明器材厂高杆灯操作方法高杆灯操作方法(一)下降操作1、操作准备a、拨下灯组电源插头;b、将转换开关转向“脱钩”位置;c、插上有线升降控制开关的插头。

2、下降操作:a、按控制按钮上升键,使灯盘上升至限位开关位置时,灯盘自动停止。

b、按控制按钮下降键,灯盘脱钩,徐徐下降。

c、当灯盘下降,落于托架位置时(托架在落下灯盘前应装好)按停止键,停止下降,操作即完成。

(二)上升操作1、操作准备a、将转换开关转向“挂钩”位置;b、插上有线升降控制开关的插头“14-1”;完成以上程序后可进行上升操作。

2、上升操作a、按上升键,灯盘上升,至顶部限位开关时,自动停止b、按下降键,灯盘稍下降c、当主钢缆在绞盘上有松弛现象时(请注意观察),即按停止键停止。

,此时灯盘己处于“挂钩状态”,上升操作成功。

注意:若主钢缆在纹盘上过分松弛时,请稍按上升键使主钢缆处于稍松弛状态,即按停止键停止。

否则影响下一次操作(三)亮灯操作1、当灯盘处于“挂钩”状态时,即可进行亮灯操作。

a、将转换开关转向中间空挡位置;b、拨掉有线升降控制开关插头;c、插上灯组电源插头。

2、亮灯请仔细阅读“微电脑定时开关使用说明书”后再进行亮灯操作。

(四)手动操作:一般为应急所用。

1、接好手动摇柄2、按顺时针方向拧紧手动调节罗丝,直至手动摇柄能轻松操作为止。

3、手动操作时应两人合作进行。

操作过程中严禁松开手摇柄,以防灯盘自由下落。

4、因速比关系,手动升降速度很慢。

高杆灯安装使用说明

高杆灯安装使用说明

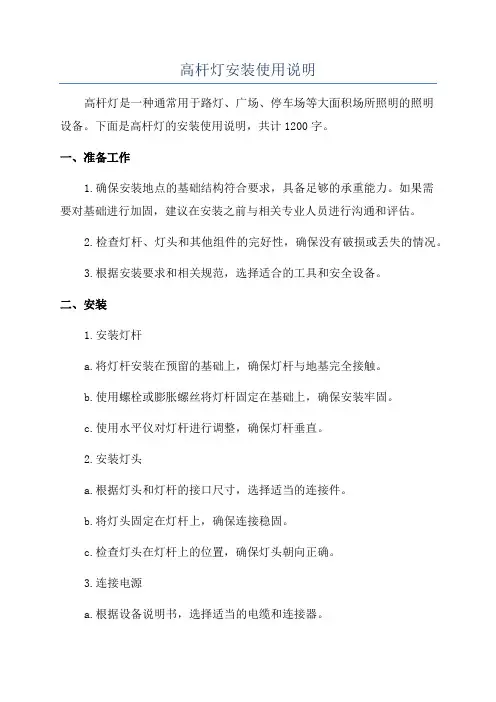

高杆灯安装使用说明高杆灯是一种通常用于路灯、广场、停车场等大面积场所照明的照明设备。

下面是高杆灯的安装使用说明,共计1200字。

一、准备工作1.确保安装地点的基础结构符合要求,具备足够的承重能力。

如果需要对基础进行加固,建议在安装之前与相关专业人员进行沟通和评估。

2.检查灯杆、灯头和其他组件的完好性,确保没有破损或丢失的情况。

3.根据安装要求和相关规范,选择适合的工具和安全设备。

二、安装1.安装灯杆a.将灯杆安装在预留的基础上,确保灯杆与地基完全接触。

b.使用螺栓或膨胀螺丝将灯杆固定在基础上,确保安装牢固。

c.使用水平仪对灯杆进行调整,确保灯杆垂直。

2.安装灯头a.根据灯头和灯杆的接口尺寸,选择适当的连接件。

b.将灯头固定在灯杆上,确保连接稳固。

c.检查灯头在灯杆上的位置,确保灯头朝向正确。

3.连接电源a.根据设备说明书,选择适当的电缆和连接器。

b.将电缆从灯杆底部引入,然后连接到灯头上的电源接口。

c.确保电缆连接牢固,不会因为风吹或振动而脱落。

4.调试灯具a.打开电源开关,检查灯具是否正常工作。

b.根据需要调整灯具的照明角度和亮度。

三、使用注意事项1.安全第一、在操作高杆灯时,应佩戴防滑鞋、安全帽和其他必要的防护设备。

2.定期检查。

定期检查高杆灯的外观和工作状态,如果发现异常情况,及时修复或更换故障部件。

3.防雷措施。

安装高杆灯时,应注意防雷措施,如安装避雷针或接地装置。

4.环境保护。

在使用过程中,应注意避免对环境造成污染,合理利用能源,提高能效。

5.维护保养。

定期对高杆灯进行维护保养,包括清洁灯具表面、检查电源线路、紧固螺栓等。

6.注意安全距离。

在使用高杆灯时,应保持安全距离,避免触摸高杆灯和触电等意外事故。

7.备用电源。

如果高杆灯需要长时间使用或急需用电的场合,应准备备用电源,以防停电等情况发生。

四、常见故障处理1.无法开启。

检查电源开关和电源线路是否正常,确保电源供应充足。

2.光照不均匀。

LED高杆灯安装手册说明书

LED高杆灯安装手册说明书

Technical Parameters
Product Specifications
100W
120W
150W
200W
Input Voltage
AC100-240V / AC200-240V / AC220-240V / AC100-277V
Power Frequency
50 / 60Hz
Outlook Dimensions Luminaire Net Weight Working Temperature Storing Temperature
Ø239 x 186mm(Ø9.41" x 7.32")
Ø271 x 188mm(Ø10.67" x 7.4")
3.39±0.3kg (7.74±0.66Lbs)
-30oC to +45oC (-22oF to +113oF)
3.69±0.3kg (8.13±0.66Lbቤተ መጻሕፍቲ ባይዱ)
-30oC to +40oC (-22oF to +104oF)
Caution risk of electric shock
Application
With unique high-purity die-cast aluminum heat sink, high-brightness SMD chip, high-effciency constant current and constant voltage power driver, the LED high bay is designed for factories, workshops, warehouses, highwaytollstations,gasstations,supermarkets,exhibitionhalls, stadiums and similar applications.

高杆灯使用说明书

高杆灯使用说明书

升降式高杆灯安装使用说明一、概述:GB32型升降式高杆灯、广泛使用于宽阔道路、立交桥、广场、停车场、洗车场、港口、货场、列车编组场、机场停机坪等场所的大面积和照明。

二、主要技术参数:1、安装总高度25-40 m2、灯盘直径 4.2 m3、总功率15 KW4、配用电机功率 1.5 KW5、钢丝绳承载能力>5000 Kg6、升降速度<0.2 m/s7、总重量6500 Kg8、插接深度0.8-1 m三、结构:GB32型升降式高杆灯由灯盘(其上装灯具)、灯杆、升降机构、电气装置等组成。

灯盘可升可降,便于维护和检修。

灯盘用优质钢板(亦可选用不锈钢、铝合金等材料)制成。

上面装有灯具、光源、镇流器、触发器、挂钩总成、接线端子等。

灯盘造型满足用户要求确定。

灯杆为一次成型多菱锥形杆。

本杆选用碳素钢板折压成多菱锥形,并运用CO2气体保护焊工艺拼焊成均匀变径的锥形杆,再插接而成整根灯杆,无需横向焊接。

灯杆内外表面热镀锌后刷面漆或喷塑,杆底部长方形孔内装升降结构和电气装置,杆顶部固定有滑轮组,行程开关,挂钩装置及防雨罩、避雷针与灯杆融为一体。

安装完毕后,请用户参照国家有关规定实施可靠保护接地。

升降机构有ZD型电机、连轴器、卷扬机械等组成。

一旦失电能立刻保持灯盘停止在任意状态,不滑动,从而保证安全。

卷扬机构由钢丝绳、卷筒、蜗轮蜗杆减速箱,齿轮副、钢丝滑轮组等零件组成,运转安全可靠,操作方便。

电源装于灯杆下部门内的屏蔽盘上,包括灯组电源,电机电源及控制部分。

亮灯时接通主电缆,升降时切断。

灯具电源可分三组,由S1-S3扭子开关选择时控或手控。

四、操作方法:1、灯盘上升及自动挂钩。

(1)检查卷扬机械是否正常。

(2)将控制按钮接好。

(3)功能转换开关WK转向“挂钩”位置。

(4)按“上升”按钮AQ l,电机上升至上升行程开关XK1时,自动停止上升。

(5)按“下降”按钮AQ2,至挂钩自动挂妥,即按“停止”按钮AQ32、下降与自动脱钩(1)取下灯组电源插座,并将控制按钮接好。

高杆灯安装详解

高杆灯安装详解

不锈钢螺丝固定挂钩,挂钩固定后要保证旋转灵活
Page 9
挂钩位置不能位于辅助钢缆滑轮垂直线下
9
控制电缆穿出灯杆外打结接行程限位开关
挂钩开关
脱钩开关
总保险开关
从灯杆顶部依次向下为:总保险开关、脱钩开关、挂钩开关。
Page 10
10
挂钩行程开关要与挂钩至顶部的距离相同或稍短1CM。
Page 11
Page 16
16
16.组装灯盘,穿线,两头预留50CM,零线接一起。
Page 17
(双控隔一并一,三控隔二并一)
17
接灯头电缆,注意线序
--灯头安装完毕后,接电检查
Page 18
18
如果灯盘底部圆环直径小于灯杆直径,则需要将灯盘 逐一吊升至合适位置再进行拼接固定
Page 19
--松主钢缆,收紧辅助钢缆(否则灯盘无法升 到顶端)并检查灯盘水平
Page 4
4
5.主钢缆与控制电缆滚放开注意不能缠绕,置于灯杆底 部用铁丝引至灯杆顶端
Page 5
5
6.组装灯杆顶部辅助钢缆滑轮和主电缆滑轮。
Page 6
6
主钢缆、主电缆、辅助钢缆固定 一
Page 7
电缆预留1.5米与主钢缆用胶带扎紧
7
主钢缆、主电缆、辅助钢缆固定 二
Page 8
8
11
安装辅助钢缆滑轮和主电缆滑轮
Page 12
12
将主电缆和辅助钢缆放入滑轮内加保险螺丝固定
Page 13
固定完毕后,要保障滑轮转动灵活
13
安装避雷防雨帽
Page 14
14
14.起杆,吊带一端固定杆底部,另一端系与第三节灯 杆靠近灯杆顶部2/3处,系绳方便脱钩。

高杆灯安装使用说明书

高杆灯安装使用说明书

高杆灯操作说明书1.2.于固定结构的支撑架上,六个滚轮(分三组)将钢绳引入灯杆内,一个连接法兰将三根副钢绳与一根钢绳连接。

对应副钢绳支架的下面是3个挂钩盒,也为120°排列均布。

另外一个支架为电缆专用支架,两个塑料滚轮将电缆引入杆内,穿过钢绳连接法兰1.2米后打个结(打结是为了防止在提升时电缆滑落),待灯盘升到挂钩盒,挂上钩后,电缆方能引到杆底门内,然后在电路控制板上接入电源。

一条)柔性多芯橡胶国标电缆二、电路控制板电路控制板(实物一块)固定于杆底门内,输入交流380V三相四线(A、 B 、C、 N);。

此板能控制灯盘升降和定时开关灯。

三、按钮遥控器按钮遥控器,连接于门内电路控制板上,遥控灯盘升降。

四、升降传动系统卷扬机和电机具有手动、电动功能,减速机构灵活、轻便;变速比合理,灯盘电动升降时速度不超过6m/min。

选用失电断电制动电机,采用电机过载保护装置。

3.高杆灯灯盘升降操作示意图4.灯盘的升降一、灯盘的上升:按动控制器上升按扭,电动机正向旋转,灯盘即沿灯杆平稳的上升。

在上升过程中,要密切注意有无异常的情况,如发现安全联轴器打滑,电动机、蜗轮蜗杆减速机的声音异常或其他异常情况,要立即停止上升,查寻原因,解决问题。

灯盘升到升降系统,要点动操作,并观察灯盘旋转,在旋转一定的角度后,停止上升,点动向下,直到灯盘平稳挂在灯杆上,表明挂钩已经到位(可观察钢丝绳松紧),此时,钢丝绳卸载负荷,不再受力。

(注意:升降时人要离杆体外径5 米以上。

)上升完成后,把主电缆上的连接器,跟电器控制箱的插头对接。

二、灯盘的下降:先把主电缆上的连接器,跟电器控制箱的插头分离。

然后点动按控制器上升按扭,电动机正向旋转,使灯盘上升,当灯盘上升大约10CM左右时。

灯盘会向旋转一定的角度,表明灯盘已脱钩,电机停转,灯盘停止上升,观察灯盘摆动静止后,再按动下降按扭,电动机反向旋转,灯盘下降。

注意:照明电源的插头不要被电动机、底板等物拴住。

高杆灯安装详解ppt

高杆灯安装详解ppt
9
控制电缆穿出灯杆外打结接行程限位开关
挂钩开关Βιβλιοθήκη 脱钩开关总保险开关
从灯杆顶部依次向下为:总保险开关、脱钩开关、挂钩开关。
10
挂钩行程开关要与挂钩至顶部的距离相同或稍短1CM。
11
安装辅助钢缆滑轮和主电缆滑轮
12
将主电缆和辅助钢缆放入滑轮内加保险螺丝固定
固定完毕后,要保障滑轮转动灵活
13
安装避雷防雨帽
14
14.起杆,吊带一端固定杆底部,另一端系与第三节灯 杆靠近灯杆顶部2/3处,系绳方便脱钩。
15
调整灯杆垂直上紧螺丝
16
16.组装灯盘,穿线,两头预留50CM,零线接一起。
(双控隔一并一,三控隔二并一)
17
接灯头电缆,注意线序
--灯头安装完毕后,接电检查
18
如果灯盘底部圆环直径小于灯杆直径,则需要将灯盘 逐一吊升至合适位置再进行拼接固定
1.卸车,灯杆放置到位,底部开门口向上,两边塞住固定,顶端垫起 大约与底部成水平
1
2.插入灯盘固定圆环,穿入引线铁丝
2
3.对接灯杆,在插入的细杆端1.2米处做标记,吊带固定 两根灯杆的中间部分起吊对接,用大锤敲击插入需大 >50CM
3
4.电机挂主钢缆绕“8”字。接电源线,吊装电机注意 位置居中。使用螺丝固定
--松主钢缆,收紧辅助钢缆(否则灯盘无法升 到顶端)并检查灯盘水平 --如偏差严重需要重新调整辅助钢缆松紧度 --收紧主钢缆,在合适位置用胶布设标记
19
确认主电缆接线位置与灯头接线位置
20
接主电缆并固定
21
将灯头升至顶端挂钩,主钢丝缠绕第一圈时要注意用扳 手砸紧
——至顶端后,在主钢缆合适位置设标记 ——距离挂钩位置20CM处另缠胶布做脱钩标记

高杆灯安装使用说明书2

高杆灯安装使用说明书2

高杆灯安装使用说明书目录1、高杆灯系统示意图及说明2、安装前需要准备的安装工具和材料3、装配及安装高杆灯系统4.注意事项1.高杆灯系统说明高杆灯整体结构示意图结构简介:整体升降包括所有钢缆全部装入灯杆内。

一根电缆将按钮遥控盒及控制板连接起来。

具体如下:一、滑轮架结构滑轮架(实物如左图,共一个),位于灯杆的顶部。

三根不锈钢绳(副钢绳)以120°排列安装于固定结构的支撑架上,六个滚轮(分三组)将钢绳引入灯杆内,一个连接法兰将三根副钢绳与一根不锈钢主钢绳连接。

对应副钢绳支架的下面是3个挂钩盒,也为120°排列均布。

另外一个支架为电缆专用支架,两个塑料滚轮将电缆引入杆内,穿过钢绳连接法兰1.2米后打个结(打结是为了防止在提升时电缆滑落),待灯盘升到挂钩盒,挂上钩后,电缆方能引到杆底门内,然后在电路控制板上接入电源。

二、绳缆系统主钢绳(实物如左图,共一条),柔性好强度高,优质不锈钢制作而成,坚固耐用,永不生锈。

副钢绳(实物如左图,共三条)柔性好强度高,优质不锈钢制作而成,坚固耐用,永不生锈。

主电缆(实物如左图,共一条)柔性多芯橡胶国标电缆三、连接法兰连接法兰(实物如左图,共一块),锁副钢绳的三个孔120°排列均布,边上最大的孔为穿电缆的孔,中间的孔为锁主钢绳的孔。

四、电路控制板电路控制板(实物如左图,共一块)固定于杆底门内,输入交流380V三相四线(A、 B 、C、 N);输出为2路或者3路(按负载多少而定)交流220V (L1、L2、L3、N0),N0为公用零线。

此板能控制灯盘升降和定时开关灯。

五、按钮遥控器按钮遥控器(实物如左图,共1个)连接于门内电路控制板上,遥控灯盘升降。

六、升降传动系统卷扬机和电机(实物如左图,共一台)具有手动、电动功能,减速机构灵活、轻便,具有自锁功能;变速比合理,灯盘电动升降时速度不超过6m/min。

选用失电断电制动电机,采用电机过载保护装置。

设置有电气、机械限位装置。

高杆灯的安装说明【可编辑】

高杆灯的安装说明【可编辑】

高杆灯的安装说明随着社会的发展和人们审美情趣的日渐提高,一个建筑物除具有实用功能外,还应具有一定的审美和愉悦功能。

作为一个文化场所,在某种程度上已成为一个单位、一个城市乃至一个国家文明程度高低的标志。

外部夜间照明就是利用灯光来塑造建筑物的夜间形象,从而表现建筑物在夜幕下独特的艺术风采。

表现出建筑物独特的文化内涵和艺术特征。

一、安装意义夜间照明对塑造整体夜晚环境气氛有着重要的作用;夜间照明是生活中必不可少的,它除能正常满足人们的休闲、娱乐等需求外,还将是一个重要景观,也是文明社会所必须的,它有利于人的活动安全、舒适和正确识别周围环境。

防止人与光环境之间失去协调性。

在交通安全、改进交通导向性、减少事故和犯罪方面发挥着至关重要的作用。

二、技术要点选择合理的立面照明方式,控制照明区域,降低电能消耗。

处理好照度、光色、显色性、立体感、质感、闪光、眩光限制等各项指标要求。

重视空间清晰度,消除不必要的阴影,控制光热和紫外线辐射对人和物产生的不利影响。

要创造适宜的亮度分布和照度水平,限制眩光,减少烦躁不安。

应有效利用天然光,灯杆的要求:升降式高杆灯的顶部设有避雷针、防雨罩、呈60度分布的滑轮组和呈120度分布的挂勾系统。

防雨罩可以防止雨水进入灯杆内部,避免升降滑轮等部件受雨淋而锈蚀。

滑轮组是用来避免钢丝绳、电缆脱槽缠绕。

挂钩系统的设计十分合理,当灯盘降落时可以操作升降系统使挂钩自动翻转,保证钢丝绳在完成升降动作后安全可靠的卸载,延长钢丝绳的使用寿命。

在升降式高杆灯底部的长方形内腔中,除了安装电气控制系统外还安装电动机等升降系统。

电气控制系统安装在灯杆内部,可避免恶劣的室外环境导致升降运动的故障。

电气控制系统中设有各种电路过载保护装置。

系统中的电路的导电体广泛采用铜基镀银,以保证电气连接的良好接触。

升降式高杆灯的升降系统是通过电动机、(电磁制动式)蜗轮蜗杆减速器、安全联轴器、主钢丝绳、副钢丝绳、分绳器及动滑轮组等部件驱动灯盘的升降。

升降式高杆灯安装方法说明

升降式高杆灯安装方法说明

升降式高杆灯安装方法说明1.设计选址:在选择适合安装升降式高杆灯的位置时,需要考虑照明需求、道路规划、现有设施和地质条件等因素。

确定好预留位置和地面平整度要求。

2.地基施工:先进行地基的施工。

根据高杆灯的尺寸,开挖一个深度合适的坑,然后在坑底铺设碎石和混凝土板以提供稳定的基础。

地基的尺寸和深度应根据高杆灯的尺寸和所在地的地质情况进行设计。

3.地脚螺栓安装:地脚螺栓用来固定高杆灯的底座。

在混凝土地基中预留好螺栓孔,然后将地脚螺栓按照设计要求安装好。

地脚螺栓的数量和尺寸应根据高杆灯的类型和尺寸来确定。

4.灯杆安装:将预制好的灯杆从底座上插入地脚螺栓上,然后用扳手或气动工具将螺母牢固地固定住。

5.灯具安装:根据设计要求安装好灯具。

安装时需注意灯具与灯杆的连接,确保灯具稳固安全。

同时,还需注意灯具与电源线和控制线的连接,确保电路安全可靠。

6.配电箱和控制设备安装:根据设计要求,将配电箱和控制设备安装在适当的位置。

将所有的电源线和控制线连接到相应的设备上,并进行必要的调试和测试。

7.系统测试和调试:在安装完成后,需对整个升降式高杆灯系统进行测试和调试。

包括灯具的照明效果测试、灯杆升降装置的运行测试和电气系统的运行测试等。

8.系统验收和使用:通过系统测试后,对整个系统进行验收,并进行相关手续的办理。

即可正式投入使用。

需要注意的是,在进行升降式高杆灯的安装过程中,还需考虑一些其他因素:1.安全:在进行任何操作之前,应确保安全,佩戴好安全装备,严禁酒后作业。

2.操作规范:按照相关的操作规范进行安装,不可违反设计和安装要求。

3.材料质量:选用高质量的材料,并进行必要的检测,确保质量符合标准。

4.环境保护:在进行施工和安装时,要尽量减少对环境的污染,并按照相关法律法规进行处理。

总之,升降式高杆灯的安装需要经过专业的设计和施工人员的操作,确保安装的质量和安全性。

只有确保每个环节都按照规范进行,才能使升降式高杆灯系统在投入使用后能够正常运行。

高杆灯安装使用说明书

高杆灯安装使用说明书

高杆灯操作说明书1.2.于固定结构的支撑架上,六个滚轮(分三组)将钢绳引入灯杆内,一个连接法兰将三根副钢绳与一根钢绳连接。

对应副钢绳支架的下面是3个挂钩盒,也为120°排列均布。

另外一个支架为电缆专用支架,两个塑料滚轮将电缆引入杆内,穿过钢绳连接法兰1.2米后打个结(打结是为了防止在提升时电缆滑落),待灯盘升到挂钩盒,挂上钩后,电缆方能引到杆底门内,然后在电路控制板上接入电源。

一条)柔性多芯橡胶国标电缆二、电路控制板电路控制板(实物一块)固定于杆底门内,输入交流380V三相四线(A、 B 、C、 N);。

此板能控制灯盘升降和定时开关灯。

三、按钮遥控器按钮遥控器,连接于门内电路控制板上,遥控灯盘升降。

四、升降传动系统卷扬机和电机具有手动、电动功能,减速机构灵活、轻便;变速比合理,灯盘电动升降时速度不超过6m/min。

选用失电断电制动电机,采用电机过载保护装置。

3.高杆灯灯盘升降操作示意图4.灯盘的升降一、灯盘的上升:按动控制器上升按扭,电动机正向旋转,灯盘即沿灯杆平稳的上升。

在上升过程中,要密切注意有无异常的情况,如发现安全联轴器打滑,电动机、蜗轮蜗杆减速机的声音异常或其他异常情况,要立即停止上升,查寻原因,解决问题。

灯盘升到升降系统,要点动操作,并观察灯盘旋转,在旋转一定的角度后,停止上升,点动向下,直到灯盘平稳挂在灯杆上,表明挂钩已经到位(可观察钢丝绳松紧),此时,钢丝绳卸载负荷,不再受力。

(注意:升降时人要离杆体外径5 米以上。

)上升完成后,把主电缆上的连接器,跟电器控制箱的插头对接。

二、灯盘的下降:先把主电缆上的连接器,跟电器控制箱的插头分离。

然后点动按控制器上升按扭,电动机正向旋转,使灯盘上升,当灯盘上升大约10CM左右时。

灯盘会向旋转一定的角度,表明灯盘已脱钩,电机停转,灯盘停止上升,观察灯盘摆动静止后,再按动下降按扭,电动机反向旋转,灯盘下降。

注意:照明电源的插头不要被电动机、底板等物拴住。

高杆灯安装详解

高杆灯安装详解

8
不锈钢螺丝固定挂钩,挂钩固定后要保证旋转灵活
挂钩位置不能位于辅助钢缆滑轮垂直线下
Page 9
9
控制电缆穿出灯杆外打结接行程限位开关
脱钩开关 挂钩开关
总保险开关
从灯杆顶部依次向下为:总保险开关、脱钩开关、挂钩开关。
Page 1010挂钩行程开关要与挂钩至顶部的距离相同或稍短1CM。
Page 11
15
调整灯杆垂直上紧螺丝
Page 16
16
16.组装灯盘,穿线,两头预留50CM,零线接一起。
(双控隔一并一,三控隔二并一)
Page 17
17
接灯头电缆,注意线序
--灯头安装完毕后,接电检查
Page 18
18
如果灯盘底部圆环直径小于灯杆直径,则需要将灯盘 逐一吊升至合适位置再进行拼接固定
1.卸车,灯杆放置到位,底部开门口向上,两边塞住固定,顶端垫起 大约与底部成水平
Page 1
1
2.插入灯盘固定圆环,穿入引线铁丝
Page 2
2
3.对接灯杆,在插入的细杆端1.2米处做标记,吊带固定 两根灯杆的中间部分起吊对接,用大锤敲击插入需大 >50CM
Page 3
3
4.电机挂主钢缆绕“8”字。接电源线,吊装电机注意 位置居中。使用螺丝固定
--松主钢缆,收紧辅助钢缆(否则灯盘无法升 到顶端)并检查灯盘水平 --如偏差严重需要重新调整辅助钢缆松紧度 --收紧主钢缆,在合适位置用胶布设标记
Page 19
19
确认主电缆接线位置与灯头接线位置
Page 20
20
接主电缆并固定
Page 21
21
将灯头升至顶端挂钩,主钢丝缠绕第一圈时要注意用扳 手砸紧

电动升降式高杆灯安装说明书

电动升降式高杆灯安装说明书

本产品遵循中华人民共和国城镇建设行业标准CJ/T 3076-1998电动升降式高杆灯安装使用说明书高要市华明钢杆有限公司二○○三年五月版本 A 修订日期2003-5-25 页数2/17 生效日期2003-6-1避雷针灯盘自动缷荷装置定位轴灯盘支架电器分线箱灯具截顶多棱锥形灯杆升降钢丝绳灯门电缆电器箱示意图高杆灯样图卷扬机示意图高要市华明钢杆有限公司版本 A 修订日期2003-5-25 页数5/17 生效日期2003-6-1 轴线方向。

并在其径向使主杆与最近障碍物之间保证留有适合起重车辆移动的位置。

必须注意,在起重吊车吊臂全伸出时60%额定荷载的运动范围上空以及杆体起落方向上空不得有高压线。

(如上图)2、在主杆体①小口径端距顶端约二米处,使用高度合适的铁马架架高杆体①,并在大端法兰处沿圆周方向与地坪接触点二侧楔入楔状止退木块。

去除杆体小端二米长度范围内在运输过程中产生的毛刺。

(如下图)注意:务必使二块带孔的底法兰筋板处于水平位置3、在起重设备帮助下,将主杆体②(已经去除杆体内壁锌瘤杂物)大端套上主杆体①小端。

并在主杆体②小端距端3~4m处放置铁马架,其高度应使主杆体②与主杆体①轴线重合。

(如下图)注意:尽可能使①#、②#杆的纵向焊缝处于相同位置。

4、利用卸甲、Φ20钢丝绳,5t手拉葫芦及带孔筋板,在②#、①#杆二侧,将其插紧。

在插紧过程中,应用12磅锤头锤击①#杆与②#杆连接部分。

锤击时必须在杆体锤击面上衬放木板。

当插套长度达到指定要求(1.5倍的大端口径)时,使用1.5磅的手锤轻击起重合部,听其发声为实体声时,即可结束5、重复步骤3、4,依此将其余主杆体插套形成一个整体。

版本 A 修订日期2003-5-25 页数7/17 生效日期2003-6-1 开杆体2米以外。

晃拉预置绳索,使起重承载索徐徐下滑到杆体门框处取下。

(如下图)10、使用底法兰与基础之间的螺母或楔铁,调整杆体与水平之间的垂直度,达标值为全长的3‰以内。

高杆灯安装使用说明书

高杆灯安装使用说明书

高杆灯操作说明书1.2.高杆灯整体结构示意图结构简介:整体升降包括所有钢缆全部装入灯杆内。

一根电缆将按钮遥控盒及控制板连接起来。

具体如下:一、滑轮架结构滑轮架(实物如图,共一个),位于灯杆的顶部。

三根钢绳(副钢绳)以120°排列安装于固定结构的支撑架上,六个滚轮(分三组)将钢绳引入灯杆内,一个连接法兰将三根副钢绳与一根钢绳连接。

对应副钢绳支架的下面是3个挂钩盒,也为120°排列均布。

另外一个支架为电缆专用支架,两个塑料滚轮将电缆引入杆内,穿过钢绳连接法兰1.2米后打个结(打结是为了防止在提升时电缆滑落),待灯盘升到挂钩盒,挂上钩后,电缆方能引到杆底门内,然后在电路控制板上接入电源。

一条)柔性多芯橡胶国标电缆二、电路控制板电路控制板(实物一块)固定于杆底门内,输入交流380V三相四线(A、 B 、C、 N);。

此板能控制灯盘升降和定时开关灯。

三、按钮遥控器按钮遥控器,连接于门内电路控制板上,遥控灯盘升降。

四、升降传动系统卷扬机和电机具有手动、电动功能,减速机构灵活、轻便;变速比合理,灯盘电动升降时速度不超过6m/min。

选用失电断电制动电机,采用电机过载保护装置。

3.高杆灯灯盘升降操作示意图4.灯盘的升降一、灯盘的上升:按动控制器上升按扭,电动机正向旋转,灯盘即沿灯杆平稳的上升。

在上升过程中,要密切注意有无异常的情况,如发现安全联轴器打滑,电动机、蜗轮蜗杆减速机的声音异常或其他异常情况,要立即停止上升,查寻原因,解决问题。

灯盘升到升降系统,要点动操作,并观察灯盘旋转,在旋转一定的角度后,停止上升,点动向下,直到灯盘平稳挂在灯杆上,表明挂钩已经到位(可观察钢丝绳松紧),此时,钢丝绳卸载负荷,不再受力。

(注意:升降时人要离杆体外径5 米以上。

)上升完成后,把主电缆上的连接器,跟电器控制箱的插头对接。

二、灯盘的下降:先把主电缆上的连接器,跟电器控制箱的插头分离。

然后点动按控制器上升按扭,电动机正向旋转,使灯盘上升,当灯盘上升大约10CM左右时。

高杆灯使用说明书

高杆灯使用说明书

高杆灯使用说明书一、产品概述高杆灯是一种用于户外照明的灯具,通常用于大型道路、广场、停车场、码头等场所。

其特点是灯杆高度较高,能够提供广阔的照明范围。

本使用说明书将为用户详细介绍高杆灯的安装、使用、维护等相关信息,帮助用户正确、安全地使用高杆灯。

二、产品特点1. 高度可调节:高杆灯具备高度可调节的功能,用户可以根据实际需要调整高度,以适应不同的照明需求。

2. 良好的防护性能:高杆灯采用优质防水、防尘材料制造,具备良好的防护性能,在户外恶劣环境下仍能正常运行。

3. 高亮度照明:高杆灯采用高亮度LED光源,具备较强的照明能力,能够提供明亮的照明效果。

三、安装注意事项1. 安全隐患排查:在安装高杆灯前,务必进行安全隐患排查,确保安装地面平坦稳固,并排除附近可能存在的隐患,如电线、管道等。

2. 安装位置选择:选择安装位置时,需考虑周围环境情况,确保高杆灯的照明范围覆盖到需照明的区域。

3. 安装固定牢固:将高杆灯竖立于安装位置后,需要使用专用安装螺栓进行固定,确保其稳固性和安全性。

四、使用说明1. 开关操作:高杆灯配备有开关按钮,通过按下开关按钮来控制灯具的开关状态。

2. 灯光调节:高杆灯可以根据需要调整照明亮度,通过柔性调光功能,用户可以选择合适的照明亮度。

3. 周期设置:高杆灯具备定时开关功能,用户可以设置灯具的开关时间,照明设备可以按照设定时间自动开启和关闭。

五、维护保养1. 定期清洁:高杆灯应定期清洁灯具表面的灰尘和污垢,以确保光线透射效果和照明质量。

2. 灯泡更换:当高杆灯灯泡损坏或寿命到期时,用户需要及时更换新的灯泡,确保正常照明效果。

3. 定期检查:按照正常使用频率和环境,定期检查高杆灯的电气连接、支架固定、开关状况等,如发现异常情况,应及时联系专业技术人员进行检修。

六、安全注意事项1. 请勿在久未使用的高杆灯上方堆放杂物,以免影响灯具散热和引发安全隐患。

2. 请勿在高杆灯周围区域进行大面积施工,以免损坏灯具和安装设备。

高杆灯安装说明书

高杆灯安装说明书

高杆灯安装说明书1. 安装指南警告:所有现场安装人员必须经过专门培训并具备相应资格,对于违反上述规定所造成的差错概不承担!2.1 安装前的准备工作2.1.1根据装车和装箱清单仔细清点全部构件。

2.1.2检查构件是否破损、弯曲、扭曲,锌层是否破坏。

2.1.3每节杆体上的标牌标明杆体的类型、定单号、分段数。

在杆体内侧用彩笔标明了杆体的重量。

较核发货是否正确,吊车起吊能力是否足够。

2.1.4依据图纸上提供的最大和最小套接长度,在杆体上做好标记,供套接时使用。

2.2 分段套接2.2.1总图上,每个拼接处提供一套接长度,但由于制造、安装误差及物理因素等影响,存在套接长度的变化,故提供最大套接长度和最小套接长度。

2.2.2为了使安装方便,可能需要润滑配合面。

注意不得使用润滑油以防漏出并污染杆体,可以用肥皂水润滑套接内外表面。

2.2.3套接时要在两端施加必要的力,以获得紧密的套接。

常用方法:¨ 在杆的两头利用两个手拉葫芦,缆绳连到安装螺母上同时加力。

套接力要求见下表:外套杆体内对边尺寸(mm) 轴向套接压力(KN)二台测力计平均值《300 20300-500 30500-700 40700-900 50900-1200 601200-1400 801400-1600 1001600-1800 1201800-2000 150》2000 2002.2.4如场地允许,应尽量采用平地套接组装。

杆体应平顺地垫枕在木块上,各节中心对齐。

避免杂物、石块、尘土等落入杆体套接面。

2.2.5若场地受限,只能采用空中垂直吊装套接,应采取有效措施使套接面对准对齐。

2.2.6杆体的标牌应在同一个面上,2.2.7套接时必须施以足够的力。

加力时应缓慢均匀,可用一个带木垫的锤子轻轻敲打套接面以获得紧密的套接。

2.2.8套接后每边间隙要小于6mm。

2.2.9进行最后检查,确保超过最小套接长度。

只要两段已套紧密并且在最小到最大套接长度范围之内,均视为合格。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

结构简介:整体升降包括所有钢缆全部装入灯杆内。

一根电缆将按钮遥控盒及控制板连接起来。

具体如下:
一、滑轮架结构
位于灯杆的顶部。

三根不锈钢绳(副钢绳)以 120°排列安装于固定结构的支撑架上,六个滚轮(分三组)将钢绳引入灯杆内,一个连接法兰将三根副钢绳与一根不锈钢主钢绳连接。

对应副钢绳支架的下面是 3 个挂钩盒,也为 120°排列均布。

另外一个支架为电缆专用支架,两个塑料滚轮将电缆引入杆内,穿过钢绳连接法兰 1.2 米后打个结(打结是为了防止在提升时电缆滑落),待灯盘升到挂钩盒,挂上钩后,电缆方能引到杆底门内,然后在电路控制板上接入电源。

二、绳缆系统
照明科技主钢绳
柔性好强度高,优质不锈钢制作而成,坚固耐用,永不生锈。

副钢绳三条
柔性好强度高,优质不锈钢制作而成,坚固耐用,永不生锈。

主电缆(实物如左图,共一条)
柔性多芯橡胶国标电缆
三、连接法兰,锁副钢绳的三个孔 120°排列均布,边上最大的孔为穿电缆的孔,中间的孔为锁主钢绳的孔。

四、电路控制板
电路控制板(实物如左图,共一块)固定于杆底门内。

照明科技输入交流 380V 三相四线(A、 B 、C、 N);输出为 2 路或者 3 路(按负载多少而定)交流 220V (L1、L2、L3、N0),N0 为公用零线。

此板能控制灯盘升降和定时开关灯。

五、按钮遥控器
按钮遥控器(实物如左图,共 1 个)连接于门内电路控制板上,遥控灯盘升降。

六、升降传动系统
卷扬机和电机(实物如左图,共一台)
具有手动、电动功能,减速机构灵活、轻便,具有自锁功能;变速比合理,灯盘电动升降时速度不超过 6m/min。

选用失电断电制动电机,采用电机过载保护装置。

设置有电气、机械限位装置。

2、安装前准备安装工具和材料如下:安装前准备安装工具和材料如下:
安装工具和材料如下(1)3 吨以上叉车一部(2)大活动扳手 1 把(适合地脚螺母用) (3)22-24 开口扳手 1 把(4)14-17 开口扳手 1 把(5)10 磅铁锤 1 把(6)机油 48 升 (8 升/套) (7)一字和十字螺丝刀各一把(8)内六角扳手 1 套(9)16 厘钢丝绳 45 米(10)16 厘钢丝绳锁头 8 个(11)手拉葫芦 2 个(3-5 吨)(12)25 吨吊车一部(安装灯杆用) (13)¢76*3.5 铁管 1.5 米/条 2 条(14)¢150 以上*3.5 铁管 0.6 米/条 6 条(15)枕木 6 块
3.装配及安装高杆灯系统
在开始装配高杆灯前,打开箱盖检查并根据提供的清单仔细核对所有部件
第一步:把灯杆平放在地上,用150以上圆钢管和枕木垫平、垫直,使两节灯杆在一条直线上(焊缝对焊缝)。

安装行程开关,在灯杆门内的线路控制板上接线按下图
4.注意事项:升降系统安装好后,要先检查电源接线是否良好,控制系统是否正确,务必在卷扬机变速箱体内加入齿轮油,以浸入蜗杆 2/3 为宜,齿轮油每一年更换一次,为了安全,操作时务必远离灯杆 5 米外操作,并在杆下 5 米内反复试降 1-3 次为宜。

在操作时必须是专业合格的工程人员方可操作此系统,在升降的过程中若发生异常或不正常的声音时,必须有专业工程人员排除故障,方可继续工作。

系统升降完毕后,应对钢绳卷筒及相关部件抹上油脂防锈处理。

每隔一年应对整个系统维护、检修和保养。
