继电器的常见故障分析
电子继电器的故障检测与维修方法
![电子继电器的故障检测与维修方法](https://img.taocdn.com/s3/m/9dcc3c854128915f804d2b160b4e767f5bcf806f.png)
电子继电器的故障检测与维修方法电子继电器是一种常见的电气元件,用于控制电流的开关。
然而,在长时间的使用过程中,电子继电器可能会出现各种故障,导致其无法正常工作。
故障的发生会导致电路短路、电压过高或过低等现象,进而影响整个电气系统的正常运行。
因此,了解电子继电器的故障检测与维修方法非常重要。
1. 故障检测当我们遇到电子继电器无法正常工作的情况时,首先需要进行故障检测,以确定出现故障的具体原因。
以下是一些常见的故障检测方法:1.1 确保电源供应正常检查电子继电器所连接的电源是否稳定,并使用万用表检测电源电压是否符合要求。
如果电源电压过高或过低,可能会导致电子继电器无法正常工作。
1.2 观察指示灯大多数电子继电器都会配备指示灯,用于显示其工作状态。
通过观察指示灯的亮灭情况,可以初步判断继电器是否出现故障。
1.3 使用示波器检测信号波形将示波器连接到继电器的输入端和输出端,观察信号波形。
正常工作的继电器应该能够产生稳定的波形。
如果波形不稳定或者没有输出,可能是信号线路或继电器本身出现故障。
1.4 检查继电器触点触点是电子继电器的关键部分,负责完成开关控制功能。
使用万用表检测继电器触点的导通情况。
如果触点有发黑、烧伤或者无法导通,可能需要更换继电器触点。
2. 维修方法一旦确定了继电器的故障原因,接下来就需要采取相应的维修方法来修复故障。
以下是一些常见的维修方法:2.1 清洁触点触点接触不良是最常见的故障原因之一。
使用无水酒精或电子专用清洁剂擦拭继电器触点,将污垢清除干净,确保触点能够正常接触。
2.2 更换触点如果触点已经严重烧伤或损坏,无法通过清洁来修复,就需要更换继电器触点。
根据继电器的型号和规格选择合适的触点,并使用正确的工具进行更换。
2.3 修复线路故障有时继电器的线路故障可能导致其无法正常工作。
使用万用表检查继电器线路的导通情况,如果发现线路故障,需要修复或更换受损的线路。
2.4 替换继电器在一些严重故障无法修复的情况下,可能需要替换整个继电器。
电磁继电器常见失效模式失效原因及失效机理分析
![电磁继电器常见失效模式失效原因及失效机理分析](https://img.taocdn.com/s3/m/740b8717effdc8d376eeaeaad1f34693daef1000.png)
5.电磁继电器常见失效原因及失效机理分析
5.3工艺结构不当引起的失效
继电器内部具有动作部分其腔体体积小需要安装的零件较多由于本身结构及工艺上的缺陷而引起的失效时有发生总结起来有如下几个方面:
5.电磁继电器常见失效原因及失效机理分析
5.3工艺结构不当引起的失效
a.推动杆形状调整不当而使触点工作不到位 继电器内部的推动杆均采用手工调整且继电器内部通常有多组触点因此各个推动杆与簧片之间的间隙调整就显得很重要在失效分析过程中经常发现由于各个推动杆与簧片之间间隙不一致致使继电器中的某组触点在工作过程中动作后常开点无法闭合这主要是由于该组触点推动杆与簧片间隙较大在其余各组触点均吸合到位后该组触点无法到位或接触压力很小而失效
5.电磁继电器常见失效原因及失效机理分析
5.1继电器内部多余物
结合失效分析的实际案例从以下几方面对电磁继电器常见失效原因及失效机理进行介绍:
5.2触点表面沾污
5.3工艺结构不当
5.4触点烧蚀、粘连
5.5银离子迁移
5.6外部应力导致簧片位移
5.电磁继电器常见失效原因及失效机理分析
5.1继电器内部多余物引起的失效
3.继电器失效分析统计
2004、2005年各类元器件失效分析比例
到2008年时继电器在所有失效分析电子元器件中的比例已经超过单片集成电路19% 居于失效元器件分析比例的第一位22%
3.继电器失效分析统计
2008年各类元器件失效分析比例
4.电磁继电器常见失效模式
电磁继电器常见失效模式可以归纳为如下几种:
5.电磁继电器常见失效原因及失效机理分析
e.线圈开路
漆包线断裂形貌
5.电磁继电器常见失效原因及失效机理分析
e.线圈开路
中间继电器不吸合的原因

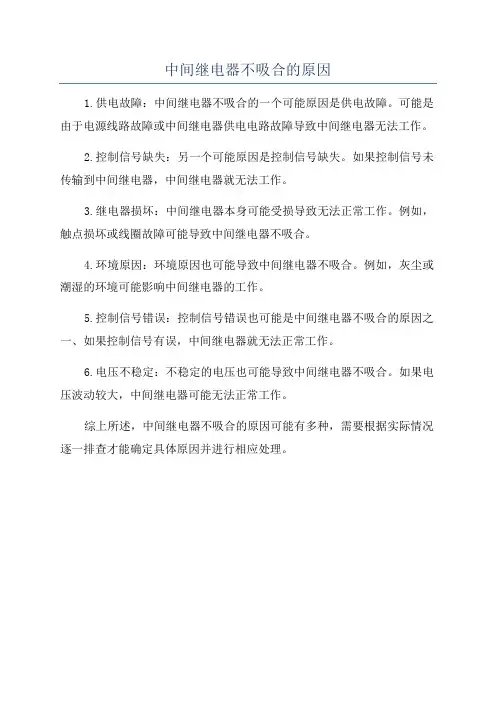

![中间继电器不吸合的原因](https://img.taocdn.com/s3/m/ac392e88ba4cf7ec4afe04a1b0717fd5360cb206.png)
中间继电器不吸合的原因
1.供电故障:中间继电器不吸合的一个可能原因是供电故障。
可能是由于电源线路故障或中间继电器供电电路故障导致中间继电器无法工作。
2.控制信号缺失:另一个可能原因是控制信号缺失。
如果控制信号未传输到中间继电器,中间继电器就无法工作。
3.继电器损坏:中间继电器本身可能受损导致无法正常工作。
例如,触点损坏或线圈故障可能导致中间继电器不吸合。
4.环境原因:环境原因也可能导致中间继电器不吸合。
例如,灰尘或潮湿的环境可能影响中间继电器的工作。
5.控制信号错误:控制信号错误也可能是中间继电器不吸合的原因之
一、如果控制信号有误,中间继电器就无法正常工作。
6.电压不稳定:不稳定的电压也可能导致中间继电器不吸合。
如果电压波动较大,中间继电器可能无法正常工作。
综上所述,中间继电器不吸合的原因可能有多种,需要根据实际情况逐一排查才能确定具体原因并进行相应处理。
变电站中继电器的常见故障分析
![变电站中继电器的常见故障分析](https://img.taocdn.com/s3/m/1af44d97ad02de80d5d84080.png)
变电站中继电器的常见故障分析摘要:继电器是实现对变电设备保护和控制的基础,对于变电设备安全可靠运行具有重要意义。
笔者总结了变电站中继电器的常见故障,并在此基础上提出相应的预防措施,为继电器故障的处理和预防提供参考。
关键词:变电站;继电器;故障分析;解决措施1继电器概述继电器是现代自动化控制领域中常见的一种器件,近年来继电器的质量和功能有了显著的改进和提升。
继电器常被应用于低压电器控制电路中,在自动控制系统中,继电器就是一种电子控制器件,通过它,可以实现利用较小电流控制较大电流的目标,通俗地讲,它就是一种控制电流的自动开关。
即当输入信号满足一定条件时,可以在一个或多个电器输出电路中产生状态变化,从而保护电路。
在现代自动控制电路中,电路切换、电路调节、安全保护等功能需要大量应用继电器。
在实际应用中,会因工作环境、工艺状况等因素,使继电器出现各种故障。
2继电器常见故障分析2.1继电器触点机构故障2.1.1超负载工作继电器失效的核心问题就是继电器的触点故障,这也是一种常见故障。
继电器触点实际切换的负载电压会因最大电流以及电路特征而有所不同,所以继电器的触点开关并不能够适应于从零到规定额定值的所有负载。
继电器的负荷应力不应过小,在使用中如果超过触点的最大额定值,轻则造成寿命缩短,可靠性降低,出现触点变形、复位弹簧变化等现象,重则导致烧毁触点,造成失效。
当控制电路负载或操作频繁时,会造成继电器超负荷工作,此时会因为触点温度过高产生焊点融化现象。
继而导致继电器接触点无法断开,或者粘连造成接触不良。
2.1.2分段电路时产生的飞弧导致故障继电器在大负荷工作状态下容易产生飞弧烧毁触点,造成触点表面凹凸不平,机械性咬合无法分开的状况。
尤其是一些继电器在设计上并没有专门的降弧装置,或者是降弧效果不理想,导致继电器触点在分开和吸合时产生较大的电弧火花,并且燃弧长,飞弧的温度高达数千摄氏度,而且本身具有导电性,危害性强。
继电器损坏故障分析
![继电器损坏故障分析](https://img.taocdn.com/s3/m/4e92d519c281e53a5802ffcd.png)
从继电器外部看到的现象故障检查内容原因推测继电器不运行①输入电压是否到达继电器·断路器或熔断器脱落·布线错误、遗漏·螺钉端子的安装不牢固②继电器规格是否符合输入电压·在AC100V电压线上使用了AC200V规格的继电器③输入电压的电压是否下降·供给电源容量不足·长距离布线④继电器是否破损·线圈断线·坠落、冲击导致机械性损坏⑤输出电路有无异常·输出侧电源·负载不良·布线失误·接触不良⑥是否接触不良·接点异常·使用寿命造成的接点消耗·机械性破损继电器不复位①输入电压是否完全断开·保护电路(浪涌吸收器)的泄漏电流·迂回电路造成的电压施加·残留有残留电压的半导体控制电路②继电器异常·接点熔敷·绝缘老化·机械性破损·感应电压(长距离布线)继电器误动作指示灯异常亮起①继电器输入端子上是否施加了异常电压·感应电压(长距离布线)·感应电压造成的迂回电路(闭锁继电器的支架脱落)②振动、冲击是否过大·恶劣的使用环境烧损①线圈是否烧损·线圈规格选择有误·输入超过额定值的电压·AC规格造成电磁铁不完全运行(铁片吸附不充分)②接点部是否烧损·超过接点额定值的电流·超过允许范围的冲击电流·短路电流·与外部连接不良(与插座等接触不良,导致异常发热)从继电器内部看到的现象故障检查内容原因推测接点熔敷①是否有过大电流流入·灯负载等的突入电流/·负载的短路电流②接点部有无异常振动·来自外部的振动、冲击·AC继电器的差拍·电压过低造成不完全电阻,导致接点颤振(开动电机的瞬间,电压可能下降)③开关是否过于频繁④继电器的寿命是否到期接触不良①接点表面是否附着异常·附着硅、碳等其他异物②接点表面是否被腐蚀·SO2、H2S造成接点的硫化③是否有机械性接触不良·端子偏离、接点偏离、接点脱落④是否消耗接点·继电器的使用寿命差拍①输入电压是否不足·继电器线圈规格错误·施加电压的脉动·输入电压的缓慢上升②继电器类型是否有误·在AC线上使用了DC规格③电磁铁的动作是否完全·可动片和铁芯之间有异物混入接点的异常消耗①继电器选择是否合适·电压、电流、冲击电流的额定选择失误②是否考虑了连接负载·电机负载、螺线管负载、灯负载等的冲击电流。
电气继电保护的常见故障及维修技术

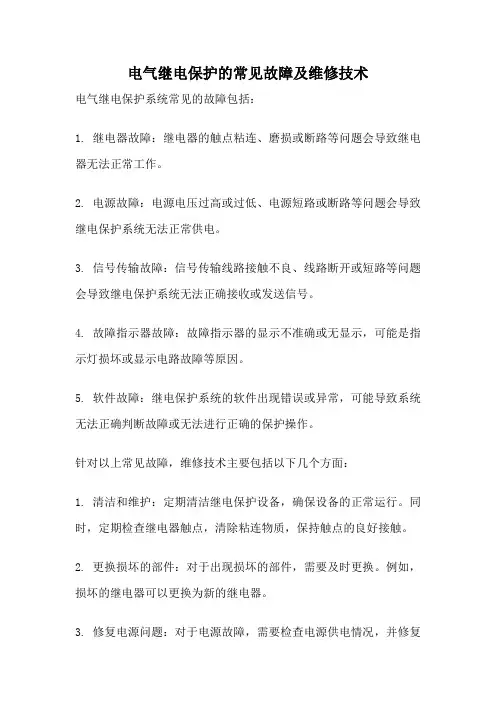

![电气继电保护的常见故障及维修技术](https://img.taocdn.com/s3/m/aa755cf9970590c69ec3d5bbfd0a79563c1ed4cc.png)
电气继电保护的常见故障及维修技术
电气继电保护系统常见的故障包括:
1. 继电器故障:继电器的触点粘连、磨损或断路等问题会导致继电器无法正常工作。
2. 电源故障:电源电压过高或过低、电源短路或断路等问题会导致继电保护系统无法正常供电。
3. 信号传输故障:信号传输线路接触不良、线路断开或短路等问题会导致继电保护系统无法正确接收或发送信号。
4. 故障指示器故障:故障指示器的显示不准确或无显示,可能是指示灯损坏或显示电路故障等原因。
5. 软件故障:继电保护系统的软件出现错误或异常,可能导致系统无法正确判断故障或无法进行正确的保护操作。
针对以上常见故障,维修技术主要包括以下几个方面:
1. 清洁和维护:定期清洁继电保护设备,确保设备的正常运行。
同时,定期检查继电器触点,清除粘连物质,保持触点的良好接触。
2. 更换损坏的部件:对于出现损坏的部件,需要及时更换。
例如,损坏的继电器可以更换为新的继电器。
3. 修复电源问题:对于电源故障,需要检查电源供电情况,并修复
电源故障,确保继电保护系统正常供电。
4. 检修信号传输线路:对于信号传输故障,需要检查信号线路的接触情况,修复接触不良或断开的线路。
5. 更新软件:对于软件故障,需要更新或修复继电保护系统的软件,确保系统可以正确运行和判断故障。
维修电气继电保护系统需要对各个部件进行定期检查和维护,及时处理故障,确保系统的正常运行和保护功能的有效性。
热继电器故障分析及处理
![热继电器故障分析及处理](https://img.taocdn.com/s3/m/838de98768dc5022aaea998fcc22bcd126ff42ff.png)
热继电器故障分析及处理
热继电器是一种电磁继电器,主要用于保护电动机或其他元件
不受过载或短路的损坏。
热继电器常常用于电路中,如果出现故障,将会对电机的工作造成影响。
因此,对热继电器的故障分析和处理
非常重要。
本文将从以下几方面进行分析和处理:一、热继电器故
障现象;二、热继电器故障原因;三、热继电器故障处理。
一、热继电器故障现象
1. 热继电器不能正常工作,电机不能启动。
2. 热继电器慢速脱落,电机无法正常工作。
3. 热继电器在启动后无法停止,即使关闭所有开关,电机仍处
于运转状态。
4. 热继电器在使用过程中发出响声。
二、热继电器故障原因
1. 固定端接线松动或损坏。
2. 热继电器内部电路松动或短路。
3. 过载或短路过程中热继电器受损。
4. 热继电器中的机械部件发生故障。
三、热继电器故障处理
1。
变电站中继电器常见故障分析及对策
![变电站中继电器常见故障分析及对策](https://img.taocdn.com/s3/m/b229d75058eef8c75fbfc77da26925c52cc591c6.png)
变电站中继电器常见故障分析及对策【摘要】变电站中继电器是电力系统中重要的保护装置,但在运行中可能会出现各种故障。
本文从常见故障分析和对策两个方面进行了探讨。
在常见故障分析部分,我们讨论了中继电器可能出现的故障包括接触不良、线圈短路、触点老化等问题,并分析了这些故障可能导致的影响。
在中继电器故障对策部分,我们提出了针对各种故障的解决方法,如定期检查维护、及时更换老化零部件等对策措施。
通过对常见故障的分析和针对性的对策,可以帮助变电站维护人员及时发现和解决中继电器故障,确保电力系统的稳定运行。
在我们强调了正确的维护保养对于减少中继电器故障发生的重要性,同时也呼吁相关单位加强人员技术培训,提高故障处理效率。
通过本文的介绍,读者能够了解到变电站中继电器常见故障及对策,为电力系统的安全可靠运行提供参考。
【关键词】变电站、中继电器、常见故障、分析、对策、引言、结论1. 引言1.1 引言在变电站中,中继电器是起到非常重要作用的设备,它们在电力系统中起到传输信号、保护设备、控制操作等关键功能。
由于工作环境复杂、设备老化等原因,中继电器常会出现各种故障,给电力系统运行带来一定影响。
及时分析中继电器的常见故障并采取有效对策显得尤为重要。
在本文中,我们将深入探讨变电站中继电器常见故障的分析及对策。
通过对不同故障类型的详细解剖,我们将帮助读者更好地了解中继电器的工作原理和常见故障表现,以及如何采取有效的应对措施,确保电力系统的安全稳定运行。
在接下来的内容中,我们将首先介绍中继电器常见故障的分类和原因,然后详细分析各种故障类型的表现和影响,最后提出相应的解决对策。
通过深入研究和探讨,我们相信读者将能够更全面地认识中继电器的故障问题,并能够在实际工作中有所帮助。
结束。
2. 正文2.1 常见故障分析1. 电源故障:变电站中继电器如果出现电源故障,可能是由于电源供电不稳定、电源线路接触不良等原因所致。
为了排除此类故障,需要检查电源线路是否连接正确,电源是否稳定,如果出现问题需要及时更换电源或修复电源线路。
变电站中继电器常见故障分析及对策
![变电站中继电器常见故障分析及对策](https://img.taocdn.com/s3/m/0b584d839fc3d5bbfd0a79563c1ec5da50e2d6f2.png)
变电站中继电器常见故障分析及对策变电站中继电器作为变电站保护系统的重要组成部分,起着传递信号、保护设备、保障系统稳定运行的重要作用。
由于长期运行和外界环境等因素的影响,中继电器也会发生各种故障,影响变电站的正常运行。
对中继电器的常见故障进行分析,并提出相应对策是十分必要的。
1. 误动作故障中继电器误动作是指在正常工作情况下,由于某种原因导致中继电器错误地对保护装置进行了动作。
这种故障可能会导致系统中断,设备损坏,甚至影响到变电站的整体安全运行。
误动作故障的原因主要包括以下几种:(1)火灾、雷击或电气故障等外部环境因素影响;(2)电源系统的不稳定;(3)设备老化、接线不良等内部故障;(4)中继电器的设定值、参数设置不合理。
动作延迟故障的原因主要包括以下几种:(1)控制回路中的延迟元件、延时接触器等的故障;(2)过大的控制电压波动;(3)动作回路接触不良、继电器触点磨损等。
3. 失灵故障失灵是指中继电器在工作过程中发生无法执行任何任务或发生故障时,导致保护装置无法起到保护设备的作用。
这种故障将严重危害设备的安全性,乃至整个变电站的安全。
1. 加强继电器的维护保养对中继电器进行定期的检修和维护,及时清除灰尘、污垢等杂物,检查电气连接和接线是否良好,及时更换老化的元件和磨损的触点,保证中继电器的正常运行。
2. 设备的合理设置合理设置中继电器的参数,对中继电器进行严格的设定和调试,以确保中继电器在正常工作时不发生误动作、动作延迟和失灵的故障。
3. 提高防护设备的可靠性加强对变电站防护设备的检修和维护,提高其可靠性和稳定性,从源头上保证中继电器的正常运行。
4. 安装过电压保护在中继电器设备周围安装过电压保护装置,可以有效的减少由于雷击等外部环境因素引起的中继电器误动作故障。
5. 加强人员培训加强对变电站运行人员的技术培训,提高其对中继电器设备的认识和操作技能,增强其发现和排除中继电器故障的能力。
继电器故障分析及处理方法
![继电器故障分析及处理方法](https://img.taocdn.com/s3/m/f7f1c34b647d27284b7351d8.png)
3 JWJXC - 型无极加强接点缓放继电器常 见的电气特性故障分析及处理
故障举例 1: 故障现象:工作值大ꎮ 引 起 JWJXC - H125 / 0������ 44 型、 JWJXC - H125 /
0������ 13 型和 JWJXC - 480 型 继 电 器 工 作 值 大 的 原 因ꎮ 故障原因 1:衔铁动程过大ꎮ 处理方法:应调整衔铁张 角ꎬ改变工作气隙磁阻ꎬ满足接点间隙、托片间隙的要 求ꎮ 故障原因 2:动接点预压力过强ꎬ引起机械特性曲 线上升ꎬ在同 样 电 磁 的 吸 力 下ꎬ 克 服 不 了 机 械 反 作 用 力ꎬ增大工作值ꎮ 处理方法:应减少动接点的预压力ꎮ 故障原因 3:铁芯与轭铁紧固不良ꎬ增加了磁路的磁 阻ꎬ使工作值增大ꎮ 处理方法:应紧固铁芯与轭铁ꎮ 故 障原因 4:衔铁及接点系统的可动部分卡阻ꎬ使继电器 动作不灵活ꎬ增加工作值ꎮ 处理方法:应查明阻卡ꎬ并 进行处理ꎮ 故障原因 5:继电器的 480Ω 线圈、125Ω 线 圈或 0������ 44Ω(0������ 13Ω) 线圈存在短路安匝ꎬ使继电器在 同样电流时降低了工作安匝ꎮ 处理方法:更换线圈ꎮ
继电器吸合不稳定原因
![继电器吸合不稳定原因](https://img.taocdn.com/s3/m/9b32823530b765ce0508763231126edb6f1a763e.png)
继电器吸合不稳定原因1.电源电压稳定性:继电器需要稳定的电源电压来正常吸合,如果电源电压波动过大,或者电源电压不稳定,会导致继电器吸合不稳定。
这可能由于电源的供电过程中存在电压突变、电源负载过重或其他电源干扰等原因引起。
2.继电器型号和质量:继电器的型号和质量也可能影响其吸合的稳定性。
如果继电器的设计不合理,制造质量差,或者使用寿命较长导致接触点磨损等问题,都有可能导致继电器吸合不稳定。
3.磁路问题:继电器的磁路是继电器吸合的核心部分,如果磁路设计不合理,或者磁路中存在铁磁材料的饱和、温升过高等问题,都可能导致继电器吸合不稳定。
4.接触点问题:继电器的接触点是实现开关功能的重要组成部分。
如果接触点质量差,被氧化或积有灰尘等污染物,会造成接触不良、接触阻抗升高等问题,从而导致继电器吸合不稳定。
5.环境条件:继电器的工作环境条件也会影响其吸合的稳定性。
如温度、湿度、腐蚀气体等因素都可能对继电器产生影响,导致吸合不稳定。
解决继电器吸合不稳定问题的方法有:1.电源电压稳定性提升:可以通过采用稳压电源、电源滤波器、电源调节器等方法来提升电源电压的稳定性,减少电压波动对继电器吸合的影响。
2.选择合适的继电器型号和质量:在选购继电器时选择合适的型号,并确保继电器的质量良好,以提升其吸合的稳定性。
3.优化磁路设计:对继电器的磁路进行优化设计,确保磁路的工作在合适的范围内,避免铁磁材料饱和和温升过高等问题。
4.定期维护和清洁:定期对继电器进行检查和维护,保持接触点的洁净和良好的接触,及时清除接触点上的污染物。
5.控制工作环境条件:确保继电器工作在适宜的温度、湿度和无腐蚀气体等环境条件下,减少环境对继电器吸合稳定性的影响。
总结起来,继电器吸合不稳定的原因可能有电源电压稳定性、继电器型号和质量、磁路问题、接触点问题和环境条件等。
解决这一问题的方法包括提升电源电压稳定性、优化磁路设计、选择合适的继电器型号和质量、定期维护和清洁以及控制工作环境条件等。
继电器损坏故障分析
![继电器损坏故障分析](https://img.taocdn.com/s3/m/b6c6cf1203d8ce2f0066235a.png)
故障
检查内容
原因推测
接点熔敷
接触不良 差拍 接点的异常消耗
ห้องสมุดไป่ตู้①是否有过大电流流入
②接点部有无异常振动
③开关是否过于频繁 ④继电器的寿命是否到期 ①接点表面是否附着异常 ②接点表面是否被腐蚀 ③是否有机械性接触不良 ④是否消耗接点
①输入电压是否不足
②继电器类型是否有误 ③电磁铁的动作是否完全 ①继电器选择是否合适 ②是否考虑了连接负载
·灯负载等的突入电流/ ·负载的短路电流 ·来自外部的振动、冲击 ·AC 继电器的差拍 ·电压过低造成不完全电阻,导致接点颤振 (开动电机的瞬间,电压可能下降)
·附着硅、碳等其他异物 ·SO2、H2S 造成接点的硫化 ·端子偏离、接点偏离、接点脱落 ·继电器的使用寿命 ·继电器线圈规格错误 ·施加电压的脉动 ·输入电压的缓慢上升 ·在 AC 线上使用了 DC 规格 ·可动片和铁芯之间有异物混入 ·电压、电流、冲击电流的额定选择失误 ·电机负载、螺线管负载、灯负载等的冲击 电流
②振动、冲击是否过大 ①线圈是否烧损
·恶劣的使用环境 ·线圈规格选择有误 ·输入超过额定值的电压 ·AC 规格造成电磁铁不完全运行(铁片吸附不充 分)
烧损
②接点部是否烧损
·超过接点额定值的电流 ·超过允许范围的冲击电流 ·短路电流 ·与外部连接不良(与插座等接触不良,导致异常 发热)
从继电器内部看到的现象
⑤输出电路有无异常
⑥是否接触不良 ①输入电压是否完全 断开
②继电器异常
①继电器输入端子上 是否施加了异常电压
·供给电源容量不足 ·长距离布线 ·线圈断线 ·坠落、冲击导致机械性损坏 ·输出侧电源 ·负载不良 ·布线失误 ·接触不良 ·接点异常 ·使用寿命造成的接点消耗 ·机械性破损 ·保护电路(浪涌吸收器)的泄漏电流 ·迂回电路造成的电压施加 ·残留有残留电压的半导体控制电路 ·接点熔敷 ·绝缘老化 ·机械性破损 ·感应电压(长距离布线) ·感应电压(长距离布线) ·感应电压造成的迂回电路(闭锁继电器的支架脱 落)
变电站中继电器常见故障分析及对策
![变电站中继电器常见故障分析及对策](https://img.taocdn.com/s3/m/a88ebe19905f804d2b160b4e767f5acfa1c7832f.png)
变电站中继电器常见故障分析及对策
1. 通讯故障
通讯故障是变电站中继电器常见的故障之一。
通常表现为遥信、遥控、遥测信号中断或丢失。
造成通讯故障的原因可能是通讯线路受到干扰、设备硬件出现故障、数据处理器出现故障等。
针对这种故障,应及时检查通讯线路,检查数据处理器以及其他硬件设施,以找到故障源并及时排除。
2. 条件触发故障
条件触发故障也是变电站中继电器常见的故障之一。
这种故障往往发生在设备受到特定条件触发的情况下,比如说变电站的电压、电流、频率等数值达到一定阈值时就会引发设备故障。
对于这种故障,需要对设备进行详细的状态监测,以及及时的维护和修复。
3. 电力传输线路故障
电力传输线路故障也是变电站中继电器的常见故障之一。
在变电站中,继电器需要连接到电力传输线路上,用于保护传输线路的安全运行。
如果传输线路出现故障,比如说短路或者过载,那么继电器就有可能发生故障或者失灵。
在这种情况下,需要及时检查电力传输线路,找出故障点并及时修补。
4. 继电器自身硬件故障
继电器自身硬件故障,如组件、连接线路的腐蚀、松动等等问题,会导致继电器自身的运转出现问题。
这种故障比较常见,通常需要及时检查继电器的硬件问题,例如插头、插座的松动、传输线路的腐蚀等,并及时修复。
综上所述,变电站中继电器常见的故障主要包括通讯故障、条件触发故障、电力传输线路故障以及继电器自身硬件故障等。
针对这些故障,需要采取及时的监测和维护措施,确保继电器能够正常运行,保障变电站的安全运行。
变电站中继电器常见故障分析及对策
![变电站中继电器常见故障分析及对策](https://img.taocdn.com/s3/m/45f6dab9f605cc1755270722192e453610665b3f.png)
变电站中继电器常见故障分析及对策发布时间:2021-07-23T07:49:16.751Z 来源:《中国电业》(发电)》2021年第7期作者:李洪波[导读] 继电器是一种电气控制装置,它可以给定一个特定的输入,并保持足够长的时间,以引起电气输出电路中的预定阶跃变化。
武汉众志启成电力设计有限公司湖北省武汉市 430040摘要:继电器是现代自动化控制领域中常见的设备。
近年来,继电器的质量和功能有了很大的提高。
继电器常用于低压控制电路中,在自动控制系统中,继电器是一种电子控制装置,通过它,可以达到用小电流控制大电流的目的,通俗地说,它是一种控制电流流动的自动开关。
也就是说,当输入信号满足一定条件时,可以改变一个或多个电输出电路的状态以保护电路。
关键词:变电站;继电器;故障分析;对策1继电器概述。
继电器是一种电气控制装置,它可以给定一个特定的输入,并保持足够长的时间,以引起电气输出电路中的预定阶跃变化。
当输入减少到一定程度并保持较长时间后,再恢复到初始状态。
普通继电器由磁路系统、回路系统和接触系统组成,接触系统由电磁力驱动的磁路活动部分组成。
此外,有根据气体压力变化控制触点通断的继电器,如六氟化硫继电器,可根据气体压力的变化打开和关闭触点;如气体继电器,根据气体流量的变化打开和关闭触点。
继电保护在电力系统中有着广泛的应用。
目前,继电器广泛应用于变电站设备的二次回路中,如组合电器、变压器、断路器、隔离开关等。
如果继电保护处理不当,将给整个电力系统带来潜在的危机,甚至导致系统瘫痪。
因此,有必要对变电站继电保护的常见故障进行分析和总结。
2电器常见故障分析2.1继电器接触机构故障2.1.1超载作业继电器故障的核心问题是继电器的触点故障,这也是一种常见的故障。
继电器触点的实际开关负载电压将根据最大电流和电路特性而变化,因此继电器的触点开关不能适应从零到指定额定值的所有负载。
继电器的负载应力不应太小。
如果在使用中超过触点的最大额定值,会缩短使用寿命,降低可靠性,使触点变形,更换复位弹簧等。
继电器接点错位原因
![继电器接点错位原因](https://img.taocdn.com/s3/m/3fb2a7b1c9d376eeaeaad1f34693daef5ef71382.png)
继电器接点错位原因
继电器接点错位的原因如下:
1.检修人员责任心不强、业务水平不高。
检修人员对接点系统的调整流程和方法不清楚,反复用调簧钳调整接点片,会造成接点片变形、弹性失效。
或者熄弧器的极性装反,也会造成接点损伤。
2.接点的机械特性调整不够理想。
在符合接点技术指标的范围内,如果接点压力调得偏小,则接点接触面积小,容易造成接点电阻增大;如果接点预压力调得偏大,则造成共同行程小,一方面形成接点虚接,造成接点电阻不稳定,同时接点面失去了相对滑动所形成的清扫作用,引起接点面脏,增加接点电阻。
3.接点压力测试方法不对。
不正确的测试方法可能导致接点压力不准确,进而引起接点错位。
宏发继电器触点发黑不吸合
![宏发继电器触点发黑不吸合](https://img.taocdn.com/s3/m/a77d4ee6294ac850ad02de80d4d8d15abf230050.png)
宏发继电器触点发黑不吸合
1. 触点磨损:长时间使用后,继电器的触点可能会磨损,导致接触不良。
这可能会导致触点发黑和不吸合。
解决方法是更换继电器或对触点进行清洁和修整。
2. 过载或短路:如果继电器承受过大的电流或遇到短路情况,可能会导致触点烧毁和发黑。
检查电路中的负载是否过大或存在短路,并解决相应问题。
3. 线圈故障:继电器的线圈可能出现故障,例如开路或短路。
这可能导致继电器无法正常吸合。
使用万用表检查线圈的电阻值,如有异常,更换继电器或修复线圈。
4. 铁芯脏污或异物:铁芯上的脏污或异物可能会阻碍铁芯的正常动作,导致不吸合。
清洁铁芯和极面,确保没有污垢或异物。
5. 电压问题:如果供电电压过低或不稳定,可能会导致继电器无法正常工作。
检查电源电压是否正常,并确保提供稳定的电压。
6. 机械故障:继电器的机械部件可能出现故障,例如弹簧失效或触点卡死。
检查继电器的机械结构,如有必要,进行修理或更换。
如果以上方法都不能解决问题,建议咨询宏发继电器的技术支持人员或专业维修人员,以获得更准确的故障诊断和修复建议。
在处理继电器时,请确保遵循相关的安全操作规程。
电磁继电器加电不导通的原因
![电磁继电器加电不导通的原因](https://img.taocdn.com/s3/m/d03cf407326c1eb91a37f111f18583d049640fc5.png)
电磁继电器加电不导通的原因有以下几点:
1.线圈开路。
电磁继电器的线圈是通过通电产生电磁力,若线圈
中导线出现断路,则无法产生足够的电磁力来吸合触点,导致继电器无法正常工作。
2.线圈短路。
与线圈开路相反,线圈的导线出现短路,会导致电
流过大,线圈发热或烧毁,最终导致继电器无法正常工作。
3.触点烧焦。
在电磁继电器的使用过程中,由于触点的频繁接通
和断开,可能会引起触点的电弧和火花,并在触点上产生高温,导致触点的烧焦。
触点烧焦会导致接点电阻增大,甚至完全失去导电能力,从而无法实现正常的开关控制。
