《工厂供配电技术及技能训练》第2版复习题及答案
工厂供配电技术科试题答案2卷
工厂供配电技术科期末考试试卷答案一．填空题1．通常我们把发电、变电、输电、配电和用电整体称为（电力系统）。
2．企业高压配电线路配电电压通常为6-10KV。
从技术经济指标看，最好采取（10KV）。
3．企业内部供电系统由高压和低压配电（线路）、变电站或（配电站）和（用电设备）组成。
4.高压隔离开关按安装场所形式分(户内)和(户外)两种5.（树干式）接线分为直接树干式、链串型树干式及（低压链式）三种。
6.供电系统中负担输送和分配电能任务电路称为（一次回路），这个回路中全部电气设备称为（一次设备）。
7.（工频）电流对人体伤害最为严重。
8. 信号继电器在继电保护和自动装置中用来作为（信号）指示。
9.电击通常是因为（低压）触电造成。
10.能源担心是中国面临一个严峻问题，其中也包含（电力）供给担心。
11. 绝缘导线按绝缘材料分，有（橡皮）绝缘和（塑料）绝缘两种。
12. 电力系统基础要求是安全、（可靠）、优质、经济。
13.在正常环境中，通常照明采取交流（220）V，由（220/380）V三相四线制系统供电。
二．选择题1．控制照明灯开关安装高度，通常距离地面（B ）m.A.1B.1.2-1.4C.1.8D.2.02．办公室照明属于（D）级负荷。
A.一 B.二 C. 四 D. 三3． 0.22/0.38KV系统电源中性点通常采取（C ）运行方法A.不接地B.经消弧线圈接地C.直接接地D.经电阻接地4.桥式起重机(天车)电动机是( C)设备.A.长久工作制B.短时工作制C.反复短时工作制D. 反复工作制5. 在多尘、潮湿场所或户外场所，选择照明灯具时应选择（C ）A. 开启型B. 闭合型C. 密闭型D. 防爆型6. 电压互感器二次侧必需接地是为了（ A ）A.人身安全B.抗干扰C.电压互感器安全D.设备安全7.高压负荷企业,( C )功率因数要求不低于0.8.A.瞬时功率因数B.平均功率因数C.最大负荷时功率因数D.总功率因数8. 一发电机和一变压器相连，已知该变压器一次额定电压是6.3KV，则该发电机额定电压是（ B ）KV。
供配电技术》第二课后答案
第一章1-1: 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。
1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降压变电所是企业电能供应的枢纽。
它将35kV ～110kV 的外部供电电源电压降为 6 ～10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。
高压配电所集中接受 6 ～10kV 电压，再分配到附近各车间变电所和高压用电设备。
一般负荷分散、厂区大的大型企业设置高压配电所。
1—3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的.1-4,电能的质量指标包括哪些?答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。
电压波动是指电压的急剧变化。
周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。
电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN 为额定电压（KV）。
1—6 电力系统的中性点运行方式有哪几种？中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点？电力系统的中性点运行方式有三种：中性点不接地系统、中性点经消弧线圈接地系统和中性点直接接地系统。

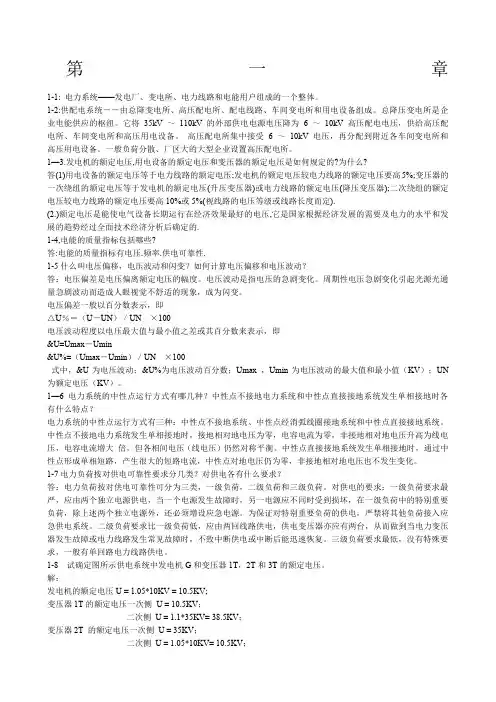

供配电技术》第二课后答案
第一章1-1: 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。
1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降压变电所是企业电能供应的枢纽。
它将35kV ～110kV 的外部供电电源电压降为 6 ～10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。
高压配电所集中接受 6 ～10kV 电压，再分配到附近各车间变电所和高压用电设备。
一般负荷分散、厂区大的大型企业设置高压配电所。
1—3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的.1-4,电能的质量指标包括哪些?答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。
电压波动是指电压的急剧变化。
周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。
电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN 为额定电压（KV）。
1—6 电力系统的中性点运行方式有哪几种？中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点？电力系统的中性点运行方式有三种：中性点不接地系统、中性点经消弧线圈接地系统和中性点直接接地系统。
《工厂供配电技术》复习题【附答案】
《工厂供配电技术》复习题【附答案】一、选择题：1、某工厂有一台10千伏，500千瓦的备用发电机组，该发电机的额定电压是（D）。
A、10KVB、9.5KVC、11KVD、10.5KV2、按电力网的供电范围分为（D）输电网。
A、近距离，远距离B、高，中，低C、水力，火力，核能D、区域，地方3、输配电线路和变压器上的损耗称为（ B ）。
A、铁损和铜损B、网络损耗C、附加损耗D、线路损耗4、中性点经消弧线圈接地系统称为（ A ）。
A、小电流接地系统B、大电流接地系统C、不接地系统D、直接接地系统5、真空断路器适用于（ D ）。
A 频繁开断感性负载和容性负载B 频繁开断变压器C 频繁开断变压电动机D 频繁操作容性负载6、中性点经消弧线圈接地运行方式一般采用（ A）方式。
A、过补偿B、欠补偿C、全补偿D、任意7、下面说法正确的是（ C ）。
A、由于系统运行方式改变负荷缓慢变化B、产生的电压变化叫电压偏差B、由于负荷急剧变化产生的电压变化叫电压偏差C、由于系统运行方式改变及负荷缓慢变化产生的电压变化叫电压波动8、短路保护的操作电源可取自（ B ）。
A、电压互感器B、电流互感器C、空气开关D、电容器9、过电流保护装置为了保证装置具有足够的反应故障能力，其最小灵敏度要求KSmin≥（ A ）。
A、1.5B、0.5C、1D、210、以下接地方式属于保护接地的系统是（B）。
A、变压器的中性点接地B、电机的外壳接地C、把一根金属和地线相连11、《全国供电规则》规定：变压供电的工业用户和变压供电装有带负荷调整电压装置的电力用户其功率因数为（ C ）。
A、0.85以上B、0.8以上C、0.9以上 D 0.95以上12、下面说法正确的是（ C）。
A 高压断路器只起开关作用，不具有保护做用。
B 高压隔离开关能用来开断负荷电流和短路电流。
C 高压负荷开关可以带负荷分、合电路的控制。
D 高压熔断器是开关电器。
13、电流互感器在使用过程中必需（ A ）。
《供配电技术》第二版-课后答案
第一章1-1: 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。
1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降压变电所是企业电能供应的枢纽。
它将35kV ～110kV 的外部供电电源电压降为 6 ～10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。
高压配电所集中接受 6 ～10kV 电压，再分配到附近各车间变电所和高压用电设备。
一般负荷分散、厂区大的大型企业设置高压配电所。
1—3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的.1-4,电能的质量指标包括哪些?答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。
电压波动是指电压的急剧变化。
周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。
电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN为额定电压（KV）。
1—6 电力系统的中性点运行方式有哪几种？中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点？电力系统的中性点运行方式有三种：中性点不接地系统、中性点经消弧线圈接地系统和中性点直接接地系统。
中央电大工厂供配电技术期末复习题答案
工厂供配电技术课程练习题答案一、名词解释1、电力系统、电力网、动力系统：答：电力系统中输送和分配电能的部分称为电力网；把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统，它包括从发电、变电、输电、配电直到用电这样一个全过程；电力系统加上发电厂的动力部分，就称为动力系统。
2、尖峰电流：尖峰电流是指持续时间1-2s 的短时最大负荷电流。
尖峰电流主要用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自启动条件等3、配电装置：配电装置是一个物理电工词汇，用来计量和控制电能的分配装置。
4、二次回路：由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。
5、继电保护装置：当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。
实现这种自动化措施的成套设备,一般通称为继电保护装置。
6、触电：人身直接接触电源，简称触电7、接地：为保证电工设备正常工作和人身安全而采取的一种用电安全措施。
8、热辐射光源：热辐射光源是一种非相干的光源，是发光物体在热平衡状态下，使热能转变为光能的光源，如白炽灯，卤钨灯等。
二、简答题1、工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
2、台数选择：满足用电负荷对供电可靠性的要求，对季节性负荷或昼夜负荷变动较大，采用经济运行方式。
一般车间变电所采用一台，应考虑欠负荷的发展，有一定余地。
主变压器容量的选择：装设一台主变压器 30.S S T N ≥装设两台主变压器 )21(30.30.)7.0~6.0(+≥=S S S S T N T N车间变电所单台变容量上限：1000KVA 或1250KVA3、发热条件、电压损耗、经济电流密度、机械强度。
工厂供配电技术答案
工厂供配电技术答案【篇一：工厂供配电技术习题6】二次回路的定义是什么？怎样分类？6-2二次回路包括哪几部分？6-3断路器的红、绿色指示灯有哪些用途？6-4对于断路器的控制回路有哪些要求？6-5断路器的控制回路中“不对应原理”的意义是什么？6-6简述断路器手动合闸、分闸的工作原理。
6-7断路器的控制回路中为什么要有防跳功能？试述断路器的控制回路中防跳回路的工作原理。
6-8什么叫中央信号？事故音响信号和预告音响信号的声响有何区别？ 6-9对常用测量仪表的选择有哪些主要要求？对电能计量仪表的选择有哪些要求？6-10二次回路导线的统一编号是如何规定的？6-11为什么三相三芯柱的电压互感器不能用来监视绝缘？6-12对备用电源自动投入装置的基本要求是什么？6-13对自动重合闸装置的基本要求是什么？思考题与习题六及参考答案：6-1二次回路的定义是什么？怎样分类？p129-130答：对一次设备的工作状态进行监视、测量、控制和保护的辅助设备称为二次设备，如测量仪表、控制和信号回路、继电保护和自动化装置等。
二次设备按照一定的规则连接起来以实现某种技术要求的电气回路称为二次回路。
二次回路可分为监视、测量、控制和保护等类。
6-2二次回路包括哪几部分？p130答：二次回路可包括控制回路、调节回路、继电保护和自动装置回路、测量回路和信号回路以及操作电源系统等部分。
[控制回路是由控制开关和控制对象（断路器、隔离开关）的传递机构及执行（或操动）机构组成的，其作用是对一次开关设备进行“跳”、“合”闸操作。
调节回路是指调节型自动装置。
它是由测量机构、传送机构调节器和执行机构组成的。
其作用是根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。
继电保护和自动装置回路是由测量部分、比较部分、逻辑判断部分和执行部分组成的，其作用是自动判别一次设备的运行状态，在系统发生故障或异常运行时，自动跳开断路器，切除故障或发出故障信号；故障或异常运行状态消失后，快速投入断路器，使系统恢复正常运行。
(完整版)供配电技术复习题及答案
供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量？供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5%，7% ,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为()系统。
A.TN-CB.TN-SC.TN-C-SD.TT6中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以()为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过()的工厂，可视为小型工厂。
A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A. 一级负荷B. 二级负荷C. 三级负荷D. 保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h,冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率£ %=60功率因数N NCOS)=0.62 , n =0.85，给该电焊变压器供电的支线负荷P为N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800X 10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1 型电容器个数为A.41 个B.35.6 个C.36 个D.42 个7、变压器的有功功率损耗由___两部分组成A. 有功损耗和无功损耗B. 铁损和铜损C. 电阻损耗和电抗损耗D. 以上都不对8、满负荷的负荷指的是。
供配电第二版思考题与习题解答提示
莫岳平、翁双安编著《供配电工程》第2版思考题与习题解答提示目录第一章思考题与习题 (1)第二章思考题与习题 (5)第三章思考题与习题 (10)第四章思考题与习题 (15)第五章思考题与习题 (21)第六章思考题与习题 (27)第七章思考题与习题 (30)第八章思考题与习题 (33)第九章思考题与习题 (36)第十章思考题与习题 (39)第一章思考题与习题1-1火力发电站、水电站及核电站的电力生产和能量转换过程有何异同？解答提示：参见本章第一节一、电力系统的构成。
1-2电力系统由哪几部分组成？各部分有何作用？电力系统的运行有哪些特点与要求？解答提示：参见本章第一节一、电力系统的构成；二、电力系统运行的特点与要求。
1-3 简述确定用户供配电系统电压等级的原则。
为什么说在负荷密度较高的地区，20kV电压等级的技术经济指标比10kV电压等级高？解答提示：参见本章第二节二、电力系统各级标称电压的适用范围。
与传统的10kV配电网相比，20kV配电网电压供电容量提高1倍，线路电压损失则下降50%；而输送同等功率时，线路能耗下降75%，线路电压损失下降75%。
在负荷密度高的地区，由于20kV供电半径增大，可减少110kV变电站数量，而设备及线路绝缘成本增加不多，总体建设投资减少。
1-4电力系统中性点接地方式主要有哪几种？试分析当系统发生单相接地时在接地电流、非故障相电压、设备绝缘要求、向异相接地故障发展的可能性、接地故障的继电保护、接地故障时的供电中断情况等方面的特点？解答提示：参见本章第三节。
各系统发生单相接地时的特点比较见下表：1-5 什么是低压配电TN系统、TT系统和IT系统？各有什么特点？各适用于什么场合？解答提示：参见本章第三节五、低压配电系统导体的配置与系统接地。
1-6 如何区别TN-S和TN-C-S系统？为什么当电源采用TN系统时，从建筑物总配电箱起供电给本建筑物内的配电线路应采用TN-S系统？解答提示：参见本章第三节图1-10。
工厂供配电技术习题2
工厂供配电技术习题2周乐挺高教版思考题与习题22-1工厂常用的用电设备有哪几类？各类设备有何工作特点？P10-11答：工厂常用的用电设备根据其用途和特点，大致可以分成四类：生产加工机械的拖动设备；电焊、电镀设备；电热设备；照明设备。
1生产加工机械的拖动设备生产加工机械的拖动设备又可分为机床设备和起重运输设备两种。
这些设备的主要动力，一般都由多台电动机供给，特点是：工作方式大都属于长期连续工作方式，设备的容量可以从几千瓦到几十千瓦，单台设备的功率因数在0.8以上。
2．电焊和电镀设备电焊设备也是工厂中的常见用电设备，常见的电焊机有电弧焊机和电阻焊机。
电焊机的工作特点是：(1)工作方式呈定的周期性，工作时间和停歇时间相互交替。
(2)功率较高，380 V单台电焊机功率可达400 kV〃A，三相电焊机功率最大的可达1000KV〃A。
(3)功率因数低，电弧焊机的功率因数为0. 3 -0. 35，电阻焊机的功率因数为0 .4-0. 85。
(4)工作地点不稳定，经常移动。
电镀设备的工作特点是：(1)工作方式为长期连续工作。
(2)采用直流电源供电，需要晶闸管整流设备。
(3)容量较大，功率从几十千瓦到几百千瓦，功率因数较低，为0.4-0.62。
3．电热设备工作特点是：(l)工作方式为长期连续工作方式。
(2）电力装置属一级、二级或三级负荷。
(3)功率因数都较高，可接近l。
4照明设备的工作特点是：(1)工作方式属长期连续工作方式。
(2)除白炽灯、卤钨灯的功率因数为1外，其他类型的照明设备，如荧光灯、高压汞灯、高压钠灯和钨卤化物灯的功率因数均较小。
(3)照明负荷为单相负荷，单个照明设备容量较小。
(4)照明负荷在工厂总负荷中所占比例通常在l0%左右。
2-2工厂用电设备的工作制是如何划分的？P12 答：工厂用电设备的工作制分为以下三类。
l.连续工作制这类工作制的设备在恒定负荷下运行，其运行时间长到足以使之达到热平衡状态，如通风机、水泵、空气压缩机、电机发电机组、电炉和照明灯等，机床主电机一般也是连续运行的。
工厂供配电技术习题
第一章习题一、填空题1.一般110kv以上电力系统均采用中性点直接接地的运行方式。
6-10kv电力系统一般采用中性点不接地的运行方式。
2.变电所用以变换电能电压、接受电能与分配电能，配电所用以接受电能和分配电能。
3.低压配电网采用三种中性点运行方式，即TN系统、TT系统、IT系统。
4.低压配电TN系统又分为三种方式，即TN-C、TN-S、TN-C-S。
5.N线称为中性线，PE线称为保护线，PEN称为保护中性线。
6.一般工厂的高压配电电压选择为6~10kv,低压配电电压选择为380v。
7.车间变电所是将6~10kv的电压降为380v，用以对低压用电设备供电。
8.一级负荷要求由两个独立电源供电，二级负荷要求由两个回路供电。
二、选择题1.我国低压配电系统常用的中性点连接方式是（ B ）。
A、TT系统B、TN系统C、IT系统2.工厂低压三相配电压一般选择（ A ）。
A、380VB、220VC、660V3.图1.20所示的电力系统，变压器T3一次侧额定电压为（ A ），二次侧额定电压为（ B ）。
A、110KvB、121kVC、10.5 kVD、11 Kv4.车间变电所的电压变换等级一般为（ C ）。
A、把220V~550 kV降为35~110 kVB、把35V~110 kV降为6~10 kVC、把6V~10 kV降为220/380 V5.单台变电所容量一般不超过（ B ）。
A、500kVAB、1000kVAC、2000kVA6.6~10kV系统中，如果发生单相接地事故，可（B）A.不停电，一直运行B.不停电，只能运行2个小时C.马上停电7.选择正确的表示符号填入括号内。
中性线（A），保护线（B），保护中性线（C）。
A. NB. PEC. PEN8.请选择下列设备可能的电压等级：发电机（B），高压输电线路（D），电气设备（A），变压器二次侧（E）。
A.10KVB.10.5KVC. 380KVD. 220KVE. 11KV9.对于中、小型工厂，设备容量在100~2000KW，输送距离在4~20km以内的，可采用（B）电压供电。
工学工厂供电第二版思考题与习题答案
中等职业学校教学用书（电气与运行控制专业）工厂供电（第2 版）思考题与习题答案姚锡禄于磊陈晖编Publishing House of Electronics Industry北京 BEIJING第1章工业企业供电概论思考题与习题1.1 工厂供电对工业有何重要作用？对工厂供电工作有哪些基本要求？答：1、电能是现代工业生产的主要能源和动力，也是最清洁的能源之一。
电能的输送和分配既要简单经济，又要便于控制、调节和测量，既要有利于实现生产过程自动化，更要有利于环境保护。
是现代工业生产不可或缺的。
工业生产应用电能和实现电气化以后，能大大提高生产效率，提高产品质量。
如果中断电力供应，会造成生产停滞，产品报废，甚至发生重大设备损坏或人身伤亡事故。
2、对工厂供电工作的基本要求是：安全、可靠、优质、经济。
1.2 工厂供电系统包括哪些范围？变电所和配电所各自的任务是什么？答：1、工厂供电系统是指工厂所需的电力电源从进厂起到所有用电设备电源入端止的整个电路。
2、配电所的任务是接受电能和分配电能；而变电所的任务是接受电能，变换电压和分配电能。
1.3 什么叫电力负荷？电力负荷按其对供电可靠性的要求可分为几级？各级负荷对供电电源有何要求？答：1、电力负荷有两个含义：一个是指用电设备或用电单位（用户）；另一个是指用电设备或用电单位（用户）所消耗的电功率或电流。
2、电力负荷根据对供电可靠性的要求分为三级。
3、一级负荷对供电电源的要求：一级负荷属重要负荷，应由两个独立电源供电。
当一个电源发生故障时，另一个电源不应同时受到损坏。
一级负荷中特别重要的负荷，除有两个独立电源外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统。
二级负荷对供电电源的要求：二级负荷也属重要负荷，但其重要程度次于一级负荷。
二级负荷宜由两个回线路供电，供电变压器也应有两台。
在其中一个回路或一台变压器发生常见故障时，二级负荷不致中断供电，或中断后能迅速恢复供电。
#《供配电技术》(第2版)唐志平主编课后答案
2-1什么叫负荷曲线？有哪几种？与负荷曲线有关的物理量有哪些？答：负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。
负荷曲线按负荷的功率性质不同，分有功负荷和无功负荷曲线；按时间单位的不同，分日负荷曲线和年负荷曲线；按负荷对象不同，分用户，车间或某类设备负荷曲线。
与负荷曲线有关的物理量有：年最大负荷和年最大负荷利用小时；平均负荷和负荷系数。
2-2年最大负荷Ｐmax——指全年中负荷最大的工作班内（为防偶然性，这样的工作班至少要在负荷最大的月份出现２～３次）３０分钟平均功率的最大值，因此年最大负荷有时也称为３０分钟最大负荷P30。
年最大负荷利用小时Ｔmax———指负荷以年最大负荷Pmax持续运行一段时间后，消耗的电能恰好等于该电力负荷全年实际消耗的电能，这段时间就是年最大负荷利用小时。
平均负荷Pav————平均负荷就是指电力负荷在一定时间内消耗的功节率的平均值。
负荷系数KL————负荷系数是指平均负荷与最大负荷的比值。
2-3.什么叫计算负荷?为什么计算负荷通常采用30min最大负荷?正确确定计算负荷有何意义?答:计算负荷是指导体中通过一个等效负荷时,导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等,该等效负荷就称为计算负荷. 导体通过电流达到稳定温升的时间大约为(3~4)t,t为发热时间常数.对中小截面的导体.其t约为10min左右,故截流倒替约经30min后达到稳定温升值.但是,由于较大截面的导体发热时间常数往往大于10min,30min还不能达到稳定温升.由此可见,计算负荷Pc实际上与30min最大负荷基本是相当的。
计算负荷是供电设计计算的基本依据.计算符合的确定是否合理,将直接影响到电气设备和导线电缆的选择是否合理.计算负荷不能定得太大,否则选择的电气设备和导线电缆将会过大而造成投资和有色金属的浪费;计算负荷也不能定得太小,否则选择的电气设备和导线电缆将会长期处于过负荷运行,增加电能损耗,产生过热,导致绝缘体过早老化甚至烧毁.2-4. 各工作制用电设备的设备容量如何确定?答:长期工作制和短期工作制的设备容量就是该设备的铭牌额定功率,即Pe=PN反复短时工作制的设备容量是指某负荷持续率下的额定功率换算到统一的负荷持续率下的功率.2-5.需要系数的含义是什么?答:所有用电设备的计算负荷并不等于其设备容量,两者之间存在一个比值关系,因此需要引进需要系数的概念,即:Pc=KdPe.式中，Kd为需要系数; Pc为计算负荷; Pe为设备容量.形成该系数的原因有:用电设备的设备容量是指输出容量,它与输入容量之间有一个平均效率;用电设备不一定满负荷运行,因此引入符合系数Kl;用电设备本身及配电线路有功率损耗,所以引进一个线路平均效率;用电设备组的所有设备不一定同时运行,故引入一个同时系数,2-6确定计算负荷的估算法.需要系数法和二项式法各有什么特点？各适合哪些场合？答：估算法实为指标法，其特点是进行方案比较时很方便，适用于做任务书或初步设计阶段。
工厂供配电技术复习资料.doc
《工厂供配电技术》复习资料考试题类型有：填空、单选、判断、简答、问答和综合计算。
1・60及判断题1.11题包括：填空、单选、判断题型的复习1 .变电所与配电所的区别是变电所有变压的功能。
2.隔离开关只能通断一•定的小电流，负荷开关能通断负荷电流，断路器能通断短路电流。
3.在电力系统中通常衡量电能质量的两个基本参数是（电压和频率）4.电压互感器的原理与变压器相同，其工作时，其二次回路不准（短路）。
5.尖峰电流是指持续时间为（1〜2s）的短时最大负荷电流。
6.我国普遍采用的确定用电设备组计算负荷的方法，主要是（需要系数法）和二项式计算法。
7.屯压互感器能将（高电压）变为便于测量的（100） V电压，使仪表等与高压隔离。
电压互感器二次侧额定电压一般为100伏，电流互感器二次侧电流一般为5安。
8.短路电流的计算方法有（欧姆法）、标幺值计算法。
9.三相短路为对•称短路。
1（）.保护接地是为保障人生安全、防止间接触电而将设备的外露可导电部分接地。
11 .设备的绝缘损坏时，在身体可同时触及的两部分之间出现的电位差，称为（接触电压）。
12.四保护是保护油浸式电力变压器内部故障的一种基本保护装置。
13.短路的原因主要有下面三个方面的原因：绝缘损坏、误操作、鸟兽和其它等原因。
14.跨步电压：在接地故障点附近行走时，两脚之间出现的电位差,越靠近接地故障点或跨步越大，跨步电压越大。
15.电弧的熄灭的条件是去游离率大于游离率。
16.工厂供电的基本要求：宜金、伉质、菠。
17.电能生产输送、分配及应用过程在（同一瞬间）进行。
18.电气上的“地”是指在单根接地体或故障点（20m左右）处。
19.电力线路发生短路时一般会产生危害效应有（电动效应、热效应）。
20.防雷装置的接地属于（工作）接地。
21 .离接地故障点达20m时，跨步电压为零。
22.变电所的任务是接受电能、变压和分配电能的是接环节。
23.电气设备正常不带电金属外壳接地属保坦接地，防雷设备接地属接地。
工学工厂供电第二版思考题与习题答案
中等职业学校教学用书（电气与运行控制专业）工厂供电（第2 版）思考题与习题答案姚锡禄于磊陈晖编Publishing House of Electronics Industry北京 BEIJING第1章工业企业供电概论思考题与习题1.1 工厂供电对工业有何重要作用？对工厂供电工作有哪些基本要求？答：1、电能是现代工业生产的主要能源和动力，也是最清洁的能源之一。
电能的输送和分配既要简单经济，又要便于控制、调节和测量，既要有利于实现生产过程自动化，更要有利于环境保护。
是现代工业生产不可或缺的。
工业生产应用电能和实现电气化以后，能大大提高生产效率，提高产品质量。
如果中断电力供应，会造成生产停滞，产品报废，甚至发生重大设备损坏或人身伤亡事故。
2、对工厂供电工作的基本要求是：安全、可靠、优质、经济。
1.2 工厂供电系统包括哪些范围？变电所和配电所各自的任务是什么？答：1、工厂供电系统是指工厂所需的电力电源从进厂起到所有用电设备电源入端止的整个电路。
2、配电所的任务是接受电能和分配电能；而变电所的任务是接受电能，变换电压和分配电能。
1.3 什么叫电力负荷？电力负荷按其对供电可靠性的要求可分为几级？各级负荷对供电电源有何要求？答：1、电力负荷有两个含义：一个是指用电设备或用电单位（用户）；另一个是指用电设备或用电单位（用户）所消耗的电功率或电流。
2、电力负荷根据对供电可靠性的要求分为三级。
3、一级负荷对供电电源的要求：一级负荷属重要负荷，应由两个独立电源供电。
当一个电源发生故障时，另一个电源不应同时受到损坏。
一级负荷中特别重要的负荷，除有两个独立电源外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统。
二级负荷对供电电源的要求：二级负荷也属重要负荷，但其重要程度次于一级负荷。
二级负荷宜由两个回线路供电，供电变压器也应有两台。
在其中一个回路或一台变压器发生常见故障时，二级负荷不致中断供电，或中断后能迅速恢复供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《工厂供配电技术及技能训练》第2版复习题及答案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII工厂供电复习题一、填空题1.发电厂按其所利用的能源不同，主要分为____水力发电_______、火力发电、和核能发电。
2. 计算负荷P30：全年负荷最大的工作班内，消耗电能最大的半小时的__平均功率______________。
3. 计算负荷P30：全年负荷最大的工作班内，消耗电能最大的半小时的平均功率4. 工厂的___电力负荷 ______________________分一级负荷、二级负荷、三级负荷。
5. 发生短路后产生危害效应有：_______电动效应__________________、_____热效应_________________。
6. 配电所（distribution substation）担负着从电力系统受电，然后的__直接配电___________任务。
7. 电弧是电气设备运行中因分断电路空气______电离发生弧光_____________________的一种物理现象。
8. 一次电路：（主电路、主接线）变配电所中承担____输送_____和____分配_____电能任务的电路。
9. 高压断路器（QF）：具有完善的灭弧能力功能: 通断正常负荷电流; 接通和承受一定的短路电流; 在保护装置作用下______自动跳闸__________________________________，切除短路故障。
10. 导线和电缆选择条件：发热条件、电压损耗条件、经济电流密度和___机械强度___________。
11. 前后熔断器之间的选择性配合：要求线路在发生故障时，_______靠近________________故障点的熔断器首先熔断，切断故障部分。
12. 二次回路组成：控制系统、信号系统、监测系统、继电保护和___自动化系统________________等。
13.二次回路按用途：断路器控制操作、信号、测量和监视回路、__继电保护________和自动装置回路。
14. 低压触电（电伤）：低压数十毫安级电流人体的__局部器官________________，受到损害重则亡。
15.影响安全电流的因素有触电时间；___电流性质__________________；电流路径；体重和健康状况。
16.触电的急救处理有脱离电源、急救处理__人工呼吸法______________胸外按压心脏的人工循环等方法。
17. 照明技术：一般是指采用___电气发光________________________________照明的光照运用技术。
18.光是一种波长比毫米无线电波短而比x射线长的___电磁波________，而所有电磁波都具有辐射能19.国际照明委员会把灯具分为、____直接照明型_____________________半直接照明型、_______________________、半间接照明型、间接照明型。
20. 经济运行：电力系统__有功损耗小_____________________、__经济效益最佳_________________的一种运行方式21. 工厂自备电源有_柴油发电机组自备电源__________________________；交流不停电电源（UPS）22. 衡量电能质量的基本参数：_____频率______________、____电压_____________。
23. 电压偏差：电气设备的端电压与额定电压之差24. 工厂用电设备的工作制分为_连续运行工作制________________，短时工作制，断续周期工作制。
25. 负荷曲线：一组用电设备功率随________时间_________________变化关系的图形26. 计算负荷P30：全年负荷最大的工作班内，消耗电能最大半小时的_平均功率_________27. 尖峰电流是指持续时间1-2S的短时_ ____最大负荷电流______________（电动机起动时）28.发电厂（发电站）：将自然界蕴藏的各种_一次能源____________转换为电能的工厂。
29. 一次设备分类：___变换设备___________、控制设备、保护设备、补偿设备、成套设备30. 二次回路组成：控制系统、信号系统、监测系统、继电保护和_自动化系统________等二、单项选择题1. 具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2.电力变压器二次侧的额定电压比电网电压高（）A、2.5%B、5%C、10%D、5% 或10%3. 在配电设计中，通常采用（）的最大平均负荷作为按发热条件选择电器或导体的依据。
A、20minB、30minC、60minD、90min4. 在进行三相对称短路电流的计算时，引入了无穷大容量电力系统的概念，其前提条件是工厂总安装容量小于本系统总容量的：( )。
A、1/20B、1/30C、1/40D、1/505. 电压互感器的二次侧额定电压为-------------，使用时要注意二次侧不能-------------（）。
A、50V ，短路B、100V，开C、100V ，短路D、50V，开路6. 按经济电流密度选择导线截面是从什么角度出发的( )。
A、导线的允许温升B、投资费用最小C、年运行费用最小D、投资与运行费用的综合效益7. 定时限过流保护动作值是按躲过线路__________电流整定的。
（）A．最大负荷 B．三相短路 C．两相短路电流 D．未端三相短路最小短路电流.8. 下列不属于工厂供电系统和电气设备接地的是（）A．工作接地 B．重复接地 C．保护接地 D．PEN接地9. 电力变压器二次侧的额定电压比电网电压高（）A、2.5%B、5%C、10%D、5% 或10%10. 发电机的额定电压一般高于同级电网电压（）A、2.5%B、5%C、10%D、5% 或10%11. 发电机的额定电压一般高于同级电网电压（）A、2.5%B、5%C、10%D、5% 或10%12. 中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（）。
A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍13. 在电力系统中通常衡量电能质量的两个基本参数是（）A．电压和频率B．电压和电流C．有功损耗与无功损耗 D．平均负荷与可靠性14. 在求计算负荷P30时，我们常将工厂用电设备按工作情况分为：（）A、金属加工机床类，通风机类，电阻炉类B、电焊机类，通风机类，电阻炉类C、连续运行工作制，短时工作制，断续周期工作制D、一班制，两班制，三班制15. 工厂供电中计算负荷P30的特点是（）A、真实的，随机变化的B、假想的，随机变化的C、真实的，预期不变的最大负荷D、假想的，预期不变的最大负荷16. 电力线路发生短路时一般会产生危害效应有( )A电磁效应集肤效应B集肤效应热效应C电动效应热效应 D电动效应、电磁效应17.电流互感器的二次侧额定电流为------，使用时要注意二次侧不能------。
（）A、50A ，短路B、5A，开路C、5A ，短路D、50A，开路18. 工厂供电系统中常用的母线制为：（）。
A、单母线制，双母线制B、双母线制，双母线加旁路母线制C、单母线制，单母线分段制D、双母线分段制，双母线加旁路母线制19.高压电力线路接线方式中，实质上是两端提供的树干式接线的接线方式为（）A．放射式接线 B．树干式接线C．环形接线 D．开环式接线20. 定时限过流保护动作值是按躲过线路__________电流整定的。
（）A．最大负荷 B．三相短路 C．两相短路电流 D．未端三相短路最小短路电流.21. 工厂供电装置中，显示断路器在事故情况下工作状态的属于（）A．断路器位置信号 B．信号回路 C．预告信号 D．事故信号22.在一次设备出现不正常状态时或在故障初期发出的报警信号。
值班员可根据（）及时处理。
A．断路器位置信号 B．信号回路C．预告信号 D．事故信号23.显示断路器事故时工作状态，此外还有事故音响信号和光字牌的属于（）A．断路器位置信号 B．信号回路 C．预告信号D．事故信号24.电焊机的设备功率是指将额定功率换算到负载持续率为( )时的有功功率。
A、15％B、25％C、50％D、100％25.吊车电动机组的功率是将额定功率换算到负载持续率为( )时的有功功率。
A、15％B、25％C、50％D、100％26. 用电设备台数较少，各台设备容量相差悬殊时，宜采用（），一般用于干线.配变电所的负荷计算。
A、二项式法B、单位面积功率法C、需要系数法D、变值需要系数法27. 用电设备台数较多，各台设备容量相差不悬殊时，国际上普遍采用_______，来确定计算负荷。
（）A、二项式法B、单位面积功率法C、需要系数法D、变值需要系数法28. 中断供电将造成人身伤亡，政治、经济上造成重大损失，重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是（）A．一级负荷B．二级负荷 C．三级负荷 D．四级负荷29. 若中断供电将在政治、经济上造成较大损失，如造成主要设备损坏、大量的产品报废、连续生产过程被打乱，需较长时间才能恢复的电力负荷是（）A．一级负荷 B．二级负荷 C．三级负荷 D．四级负荷30.电压互感器的二次侧额定电压为----，使用时要注意二次侧不能-----。
（）A、50V ，短路B、100V，开路C、100V ，短路D、50V，开路三、判断题（本大题共10小题，每小题1分，共10分）1、工厂供电系统的基本要求是安全、可靠、优质、经济。
（对）2、、需要系数是P30（全年负荷最大的工作班消耗电能最多的半个小时平均负荷）与Pe（设备容量）之比。
（对）3. 短路保护的交流操作电源一般可以取自电压互感器。
（错）4. 、高压隔离开关（QS）的功能：隔离高压电源；倒闸操作；接通和断开较小电流。
（对）5.影响多台变压器并联运行的主要因素是环流。
（对）6. 为识别相序，三相交流系统中裸导线的涂色B相涂成绿色。
