装载机的性能参数

装载机的性能参数装载机可对矿石、硬土等作轻度铲挖作业，主要用于铲装土壤、砂石、石灰、煤炭等散状物料作业。

下面，店铺为大家分享装载机的性能参数，一起来看看吧!1、铲斗容量: 3 m32、额定载荷: 5000 kg3、动臂举升时间(满载): ≤6、2 s4、动臂下降时间(空载): ≤3、4 s5、铲斗前倾时间: ≤1、5 s三项和≤11s6、铲斗上翻角(铲斗最高时): 60、5 07、铲斗下翻角(铲斗最高时): 45 08、最大卸载距离(最大卸载高度时): 1035±20 mm9、最大卸载高度: 3100±20 mm10、挖掘深度: 60 mm11、轴距: 3250±20 mm12、轮距: (前轮): 2150±10 mm(后轮): 2150±10 mm13、最小离地间隙: 431±10 mm14、外廓最小转弯半径: 6095 mm15、铲斗外侧最小转弯半径: 6775 mm16、爬坡度: 30017、行驶速度: 前进后退1) 一档(1sr): 7 7 km/h2) 二档(2nd): 12、7 12、7 km/h3) 三档(3rd): 24、5 24、5 km/h4) 四档(4th): 38、5 km/h18、牵引力: 159±5 KN19、最大掘起力(转斗): 160±5 KN20、倾翻载荷(全转向): 105 KN21、外形尺寸:1) 长: 8060±100 mm2) 宽: 2750±20 mm(车轮外侧) 2976±10mm(斗宽)3) 高: 3467±50 mm22、自重: 16800±200 kg23、抱叉形式: 交叉式24、标准卡径: 350mm【装载机的性能参数】。

常林ZLM50E-5轮式装载机简介一、产品概述ZLM50E-5装载机是...

常林ZLM50E-5轮式装载机简介一、产品概述ZLM50E-5装载机是ZLM50E-2产品的升级产品，在国内同档次产品中处于领先水平，特别是在工作液压系统、传动系统先进可靠。

该产品适用在基建工程、道路修筑、路面养护中从事砂石、泥土、煤炭等散状物料的铲挖、装卸等作业。

可根据用户的需求选配矿山用液压破碎锤，冬季除雪、推雪装置，煤场、料场作业装置，工程货车用高卸装置以及各种林场、木材厂、纸业、石油管等作业抓具等。

1997年荣获中国机械工业名牌产品 2004年荣获中国名牌产品连续十五年被中质协评为“用户满意产品”二、主要参数三、主要配置四.主要特点：1.整机设计动力匹配合理，具有强劲的牵引力、掘起力，作业效率高，经济性好。

整机选用性能卓越的国内优质发动机，噪音低、环保性能好，燃油消耗少。

为了满足粉尘多、恶劣工况，配置专利技术的二级空气过滤器；外露胶管、启动电瓶等均采用国内知名品牌，满足不同的环境温度要求。

2.传动系统配备改进型定轴式动力换档变速箱并辅之以键块式工程机械专用传动轴，系统久经市场考验，结构简单，传动效率高，维修装配性极佳。

在兰州铁路局、天津港、南昌铁路局的实际超负荷使用中变速箱、变矩器平均无故障率达到4500小时左右。

常林前进三档、后退三档是定轴式变速箱的特点。

机械换档，操作灵活，定位准确，能很好的满足不同的作业工况。

（操作手可以根据物料的轻重，对掘起力牵引力大小的需求，地面的平整度选择合理的档位，从而提高整机的工作效率）。

相对具有传动比合理，换档冲击小的优点。

双变中的齿轮和连接轴都经过奥地利引进的自动化热处理炉进行高频淬火，碳氮共渗处理，为常林变速箱，变矩器长时间的使用寿命提供了充分的保证。

3、负荷传感全液压转向，双泵合流，系统简单实用，功率损失小，降低了燃油消耗。

在常时间的工作过程中体现出常林5吨装载机高效节能的特点。

（当操纵举升或翻斗动作时，转向泵同时通过优先阀向工作系统供油，加大了工作系统流量，起升速度加快，提高了转向泵的使用效率，从而达到了高效节能。

ZL50G装载机主要配置参数表

ZL50G装载机主要配置参数表
参数解释
- 发动机型号: 表示装载机所采用的发动机型号。

- 发动机额定功率: 表示装载机发动机的额定功率。

- 额定制动输功率: 表示装载机的制动系统所能输出的功率。

- 最大行驶速度: 表示装载机的最大行驶速度。

- 最大牵引力: 表示装载机的最大牵引力。

- 制动距离 (满载，由满速制动到静止): 表示装载机在满载状态
下由满速制动到静止所需要的距离。

- 最大爬坡能力: 表示装载机能够爬升的最大斜度。

- 整机高度: 表示装载机的整机高度。

- 整机宽度: 表示装载机的整机宽度。

- 最小离地间隙: 表示装载机离地面的最小高度。

- 轮胎规格: 表示装载机所使用的轮胎规格。

- 货斗容量: 表示装载机货斗的容量。

- 货斗最大翻卸高度: 表示装载机货斗能够达到的最大翻卸高度。

以上是ZL50G装载机的主要配置参数表。

这些参数可以帮助
用户了解装载机的性能指标和技术参数，为用户选择和使用提供依据。

50型轮式装载机主要技术性能参数表

转向系统
转向系统采用先导型流量放大系统，轻便高效
变速箱变矩器
专门设计节能型行星式液力变速器，采用大能容、节能型的双涡轮变矩器和加强型变速箱，实现与发动机的完美匹配
驱动桥
采用工程机械专用加强型驱动桥，质量稳定，性能可靠，维修方便
转向限位
采用液压柔性和机械刚性双重方式，先柔性后刚性，减少冲击
电气系统
采用全密封插接件，防尘防水性能明显提高。采用集中式控制保险，检查维护更方便高效。
下铰接销处采用双圆锥滚子轴承，增大了承载能力，提高了行驶稳定性。前车架刚性好，为动臂及油缸提供了一个坚实的安装座，可吸收强烈的扭力、冲击力和装载作业力。
大圆弧配重外轮廓，磨具造型，美观大方。增加燃油箱护板，防止恶略工况下燃油箱的变形或破损
工作装置及铲斗
工作装置经最优化设计，采用单摇臂、短拉杆、卧置动臂缸的Z型反转六连杆结构，具有优越的作业性能和作业效率。
可维修性
各种油位检查、油液添加及润滑脂加注等保养点均布置在易于接近的部位，空滤器滤芯、电气设备等的检修拆换均可方便进行。
发动机护罩采用大侧门、上翻式设计，开启角度大，方便发动机可使发动机及散热器检修，维护保养轻松简便
其它配置要求
整车要求1 全先导操控 2原厂空调
≥175±5
最大牵引力 kN
≥160±5
铲斗外侧（转弯半径）㎜
≥6910
动臂提升时间 S
≥6
三项和时间S
≥10.5
发动机
型号
WP10G220E343 具有三级过滤沙漠空气滤清器单片散热
标定功率 kW
≥162
标定转速 r/min
≥2200
轮胎型号
23.5-25-16PR
行驶速度Km/h

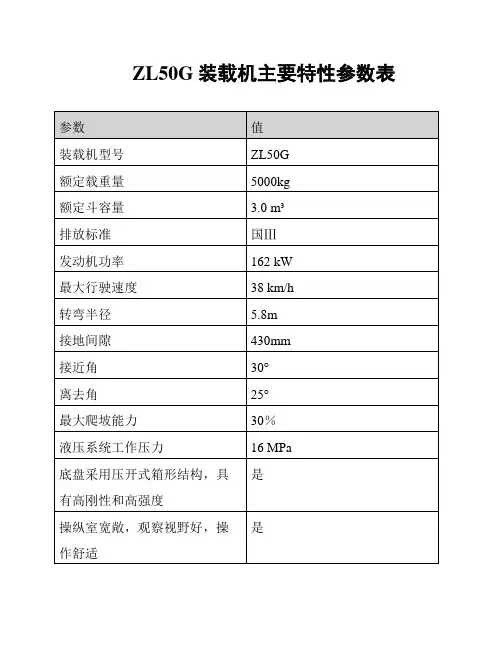

ZL50G装载机主要特性参数表

ZL50G装载机主要特性参数表
以上是ZL50G装载机的主要特性参数表。

ZL50G装载机是一种中型装载机，具有较大的额定载重量和斗容量，适用于土石方工程、市政工程、矿山等多种场合。

该装载机采用国Ⅲ排放标准的发动机，功率为162 kW，能够提供强大的动力，保证良好的工作效率。

ZL50G装载机具有较高的最大行驶速度和转弯半径，可快速移动并灵活转弯。

其接地间隙和接近角、离去角的优异设计，使其能够适应各种地形和复杂工况。

液压系统工作压力为16 MPa，保证了装载机在工作时提供稳定的液压力。

底盘采用压开式箱形结构，具有高刚性和高强度，能够适应恶劣的工况环境。

操纵室宽敞，观察视野好，操作舒适，为操作人员提供良好的工作环境。

ZL50G装载机的应用范围广泛，适用于土石方工程、市政工程、矿山等多种场合。

总之，ZL50G装载机凭借其多项优异的特性参数，在工程施工领域有着广泛的应用和需求。

轮胎式装载机技术参数表

1、装载机主要设计参数
2、样机主要结构特点和采用的先进技术
主要总成明细表
装载机试验厂方应提供的技术参数和资料
试验样机型号
样机生产厂
填表人日期
负责人日期
技术部门（盖章）
填写说明
本资料是试验（或检验）以及编写报告所依据的重要技术文件之一，具有科学性和严肃性，须认真填写（用钢笔或签字笔填写），避免涂改。

填写完成后，必须有填表人、负责人签字及技术部门盖章，方为有效。

轮胎式装载机主要零部件配套情况调查表
企业名称：产品型号：
填表时间：
填表部门：
填表人：
注：评价栏用优、良、一般、差四类意见评价、质量差的可以用书面材料的形式写出。

ZWY-150／55L挖掘式装载机结构原理及应用

不能与其他工序平行作业和正规循环率低的问题。
为此，计了一种新型挖掘式装载机。机能满足以设该
上要求，在功能上具有较大的灵潘陛，配备不同机具，完成许多辅助作业，高巷道掘进施工速度和机械提
化装备水平。
Ｚ一０５１挖装机的整机主要技术参数ＷＹ１／５５＿
卸载高度／ｍｍ挖掘深度／ｍｍ
≥１２０４＞５ｔ４０
２１０２年第２期
装载宽度／ｍｍ
爬坡能力／。（）
刘亚伟：Ｗ一５／ＬＺＹ１５挖掘式装载机结构原理及应用０５
≥ ６０５０
３９
整机液压系统具有如下特点：
≥ １６
刮板链速度／ｍ・（Ｓ）主电机功率，ｗｋ
行走速度／ｎ・－（ｌｓ）－额定工作压力／ａＭＰ
履带平均接地比压，ａＭＰ
电器三相对地绝缘，ＭＱ
相间绝缘／ＭＱ外形长／ｍｍ
行走马达供油，可保证整机直线行驶。
摘
要：据煤矿井下巷道掘进及钻爆法作业施工存在的问题，适应井下快速掘进要求，根为
设计了ｚ一５／５ｗＹ１０５Ｌ挖掘式装载机，绍了该机结构、能参数和工作原理。该机在协庄介性
煤矿使用后，得了较好的效果。取关键词：掘式；载机；计；用挖装设使
轴的抬起和落下。左右支撑平台和左右履带行走部
分别与机架用高强螺栓连接，方便整机拆分和运输，提高了该设备在煤矿的适应性。左右支撑平台上分

一、50型式装载机主要技术性能参数

50型式装载机主要技术性能参数
（图片仅供参考）
一、整车参数
（一）斗容3.0m3
（二）额定负荷5000kg
（三）动臂提升时间（全负荷）≤6.5s
（四）牵引力≥160kn
（五）最大掘起力（转斗）≥158 kn
（六）最大爬坡度30
（七）几何尺寸：
车长（斗平放地面）≥7960mm
车宽（车轮外侧）≥2700mm
斗宽≥2946mm
车高（驾驶室顶部）≥3400mm
最小离地间隙（前后车架铰接处）≥411mm
最大提升高度≥3050mm
（八）机重（带驾驶室）≥16800kg
二、发动机
型式:6缸直列水冷 4冲程直喷式增压柴油机器机
额定功率：162 KW(220HP) 最高转速：2230r/min 额定功率时最低燃油消耗率：180g/kw.h
冷却系统容量：45L
冷却方式：水冷
三、传动系统
（一）液力变矩器
型式：双涡轮四元件
冷却方式：风冷压力循环式（二）变速箱
型式：行星式液压换挡
变速挡位：两挡前进一挡后退四、电气系统
系统电压:24V
灯泡电压;24V
柴油机起动;24V电起动
五、加油容量
燃油:300 L
液压油:210 L
曲轴箱:22 L（以油位尺刻度为实际加油量)
变速箱系统:45 L（以油位尺刻度为实际加油量)
前桥（主传动及轮边减速器）:36L（以油位刻度为实际加油量) 后桥（主传动及轮边减速器）:36 L（以油位刻度为实际加油量) 六、空调系统
（一）暖风
工作介质:柴油机冷却水
（二）冷风
工作介质:氟里昂R134a
(三）系统电压 :24V。

各类装载机性能参数

•整体式新型豪华驾驶室，安全可靠，视野开阔，密封减振，隔音降噪，配备冷殴空调。
•动力系统双向减振悬挂，城少整机的共振及硬劳破坏。
•优化的柴油机进气系统，减少灰尘进入空滤器•滤芯便于维护，廷长发动机的寿命：优化的散热系统.降低系统综合热平衡爲度。
•整体式可开启复合材料机澤，絨振、降噪.操作轻便、便于维修。
5520X1960X2750
mm
整机重量
5.1
t
ZL50G
ZI-50G轮式装栽机
•双泵合流技术，流量放大全液压转向•工作装置先导操纵•电控变速箱•操作轻便灵活。
•工作装置采用徐工特色的新型结构，挹起力大，三项和时问短，具有任意位置自动放平功能，作业效率高。
•工程机械专用嵌块式传动轴，动力传递更可如。
发动机:
160kw
行驶速度:
前进1档
6. 9km/h
前进2档
12. 4km/h
前进3档
25km/h
前进4档
39km/h
后退1档
6. 9km/h
后退2档
12. 4km/h
标准装备:
上柴D6114发动机
蓄电池2x 12V
交流发电机24V, 36A
启动马达24V, 5KW
倒车警报器
普通工程座椅
ZF变速箱、前进4档、后退3档
单位Ini t
铲斗容量
0.75
m3
额定载重量
1.5
t
卸載高度
2350
nun
卸載距离
850
ran
提升时问
W5
s
三项和
W10
s
掘起力
50
kN
轴距
2200
mm

一型式装载机主要技术性能参数

一型式装载机主要技术性能参数集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#50型式装载机主要技术性能参数（图片仅供参考）一、整车参数（一）斗容（二）额定负荷5000kg（三）动臂提升时间（全负荷）≤（四）牵引力≥160kn（五）最大掘起力（转斗）≥158 kn（六）最大爬坡度30（七）几何尺寸：车长（斗平放地面）≥7960mm车宽（车轮外侧）≥2700mm斗宽≥2946mm车高（驾驶室顶部）≥3400mm最小离地间隙（前后车架铰接处）≥411mm最大提升高度≥3050mm（八）机重（带驾驶室）≥16800kg二、发动机型式:6缸直列水冷 4冲程直喷式增压柴油机器机额定功率：162 KW(220HP) 最高转速：2230r/min 额定功率时最低燃油消耗率：180g/冷却系统容量：45L冷却方式：水冷三、传动系统（一）液力变矩器型式：双涡轮四元件冷却方式：风冷压力循环式（二）变速箱型式：行星式液压换挡变速挡位：两挡前进一挡后退四、电气系统系统电压:24V灯泡电压;24V柴油机起动;24V电起动五、加油容量燃油:300 L液压油:210 L曲轴箱:22 L（以油位尺刻度为实际加油量)变速箱系统:45 L（以油位尺刻度为实际加油量)前桥（主传动及轮边减速器）:36L（以油位刻度为实际加油量) 后桥（主传动及轮边减速器）:36 L（以油位刻度为实际加油量) 六、空调系统（一）暖风工作介质:柴油机冷却水（二）冷风工作介质:氟里昂R134a (三）系统电压 :24V。

国内装载机主要技术参数对比

23.5-25 392/343 300 46L 55L 40L 300
23.5-25-16PR 0.32±0.01MPa 250 50 45 27 200
23.5-2516PR
厦工 XG951C 2.2-3.8 5000
备注
CLG856 2.5 4500 3250 2150 431 5932 850 30° 160
CLG856中配 2.5 4500 3250 2150 431 5932 850 30° 160
铲斗容量（m ）额定载重量（kg）轴距（mm）轮距（mm）最小离地间隙（mm）外廓最小转弯半径(mm) 最大扭矩（N.m) 爬坡度最大牵引力（KN）外形尺寸（长*宽*高）自重(过磅称重）kg 最大卸载距离（正卸）型式液压油泵（规格型号、流量、转速、压力）举升油缸（数量-缸内径 mm×长度mm）转斗油缸（数量-缸内径 mm×长度mm）
常林 ZLM50E-5 2.3 4200 3100 2200 450 5970 834 30° 137
龙工 LG856B 2.7 5000 3230 2240 380 7175 860 30° 160 7900*3000*3400 16600 1210mm
小松 WA380-6 3.3 5000 3300 2160 455 7220 941N.M 35度 135KN,13815 KG 8300*2780*3 395 17570 2945mm
2.5 5000 3427 2150 485 6450 843 30° 160 8134*2950*3440 17500 1350mm 双向补偿)齿轮泵
基本参数
6450
35 140 7380*2990*3 230
8060*2750*3 8060*2750*3 467 467 16800 1035mm 先导操纵பைடு நூலகம்16800 1035mm 先导操纵

装载机参数

厦工ZL50装载机●技术参数●性能特点●结构特点●施工案例沃得重工生产的沃得宜工轮式装载机发动机：上柴D6114、潍柴斯太尔（5T）型号4冲程，水冷，直喷式。

气缸数：直列6缸。

标定功率、转速：162KW、2200RPM最大扭矩、转速：850N、1300~1500RPM标定功率燃油耗：≤210G/KW.H注油量燃油箱：300L液压油箱：220L发动机润滑油：27L变矩器：45L驱动桥：60L发动机：玉柴6108、锡柴6110 （3T）型号：4冲程、水冷、直喷式进气方式：自然吸气气缸数：6标定功率、转速：92KW/2200RPM最大扭矩、转速：463N.M/1400~1600RPM标定工况燃油耗：≤235G/KW.H夏季用+10轻柴油 CC40柴油机油冬季用-10，-20轻柴油 CC30柴油机油工作液压油箱：南方：L-N32液压油北方：L-N46液压油新车保养一般为：50H 200H 600H 1200H 2400H (H：代表工作小时）每50H(周）后保养每200H（月）后保养每600H（季）后保养每1200H（半年）后保养每2400H（一年）后保养徐工zl50g动臂提升时间 6 s三项和时间11 s轴距3300 mm轮距2250 mm最小转弯半径(轮胎中心) 6400 mm最小转弯半径(铲斗外侧) 7300 mm额定功率/转速162/2200 kW/r/min 发动机型号WD10G220E21爬坡能力30 °Ⅰ档(前/后) 11.5/16.5 km/h速度Ⅱ档(前) 37 km/h轮胎规格23.5-25-16PR·可供用户选择的变型机和部件。

ZL50F-5使用说明书

0-1 ZL50F-5装载机传动示意图图0-2 ZL50F-5装载机带抓具外形尺寸图图0-3 ZL50F-5装载机带铲斗外形尺寸图一、用途及特点1、用途ZL50F-5型装载机是一种中大型、多用途和高效率的工程机械、配有抓具、铲斗、铲叉等多种工作装置，适用于原条、原木的装卸、归楞和在基建工程、道路修筑、养护中从事砂石、泥土、煤炭等散装物料的铲挖、装卸、短距离运输、以及推土、平地、起重、牵引等作业。

它同样适用于具有相似作业的各个矿山、工厂、车站、码头、货场、仓库等其它场所。

2、特点ZL50F-5型装载机为前端式、四轮驱动、铰接式车架、液压转向的装载机，其主要特点如下：1.选配名牌发动机，具有较大的功率储备，保证整机具有良好的使用性能和寿命。

2.采用液力机械传动，双桥驱动，轮边减速，传动部分平稳可靠。

3.采用低压宽基越野花纹轮胎和摆动式后桥，对地面附着力大而接地比压小，越野及爬坡力强，能在恶劣的地面条件下行驶和工作。

4.铰接式车架全液压转向，转弯半径小，操纵轻便灵活，安全可靠，结构紧凑，维修方便。

5.制动系统为单管路的气顶油钳盘式制动。

制动力大，拆装方便，安全可靠。

6. 新颖的Z形反转连杆、单摇臂、高支点工作装置，掘起力大，工作效率高。

7. 工作装置采用先导控制液压操纵，轻便省力。

8. 全封闭驾驶室，宽敞明亮，视野广阔，座椅减震性好，乘座舒适。

9.整机外观采用具有自主知识产权专利的设计，符合国际潮流，整机外形美观协调。

二、主要技术性能和参数1、技术性能额定载重量5t额定铲斗容量3m3抓具最小夹紧直径(通用抓具) φ850mm 最大卸载高度：抓具(倾斜15o) 3404mm铲斗(倾斜45o) 3050mm 最大卸载高度时的卸载距离：抓具1840mm铲斗1107mm 动臂举升时间 6.2s动臂下降时间 3.8s铲斗或抓具前倾时间(空载) 1.8s车速前进后退1档0-12km/h 0-16km/h 2档0-37km/h ――最小转弯半径(前轮外侧) 5970mm (铲斗外侧) 6575mm 最大爬坡能力30o最大牵引力137kN掘起力160kN2、主要尺寸和重量车长：(抓具平放地面) 8246mn (铲斗平放地面) 8200mm 车宽(轮外侧) 2800mm车高(驾驶室顶) 3500mm铲斗宽度2946mm抓具宽度2100mm轴距3100mm轮距2200mm最小离地间隙(下铰接点) 450mm牵引钩中心高1105mm车重：加满油水带抓具时全重16.4(1±5%)t 加满油水带铲斗时全重16.3(1±5%)t3、发动机注：根据不同地区、不同用户的要求，在保证整机性能前提下，ZL50F-5可能选配了其他发动机，请用户参见随机的发动机说明书。

装载机技术参数及性能（1）

装载机技术参数及性能（1）装载机技术参数及性能一、1.5T装载机详情：①、品牌：山东三工；②、型号：ZL16D ；③、发动机、山东潍柴TD226B、输出功率45-125kw；④、固定资产编号：20005；⑤、购入时间：2005年12月；⑥、购入成本：10万。

二、装载机结构功能1、简单定义：用装载机身前端的铲斗进行铲、装、推、运、卸作业的作业机械。

2、装载机作业范围：装载机是一种广泛用于公路、铁路、建筑、水电、港口、矿山等建设工程的土石方施工机械，我们主要用于铲装原煤、混配原煤、平整煤场、堆积煤渣等散状物料作业。

3、传动形式：①液力—机械传动，冲击振动小，传动件寿命长，操作方便，车速与外载间可自动调节，可无极调速、操作简便，但启动行较差。

4、行走结构：采用轮胎式质量轻、速度快、机动灵活、效率高、不易损坏路面、接地比压大、通过性差。

5、装卸方式：前卸式：结构简单、工作可靠、视野好，适用于上煤要求。

三、装载机主要部件：包括发动机，变矩器，变速箱，前、后驱动桥，简称四大件1、发动机。

2、变矩器上有三个泵，工作泵（供应举升，翻斗压力油）转向泵（供应转向）。

3、压力油，变速泵也成行走泵（供应变矩器，变速箱压力油）。

工作液压油路，液压油箱，工作泵，多路阀，举升油缸和翻斗油缸。

4、行走油路：变速箱油底壳油，行走泵，一路进变矩器一路进档位阀，变速箱离合器。

5、驱动：传动轴，主差速器，轮边减速器。

6、转向油路：油箱，转向泵，稳流阀（或者优先阀）转向器，转向油缸。

7、变速箱采用一体行星式结构。

四、车辆的保养目的及宗旨1、保养目的：车辆经常处于良好的技术状态在合理使用条件下，不致因半途损坏而停歇，甚至影响安全行驶减少车辆噪音和对环境的污染2、宗旨：养成良好的车辆操作、保养习惯、确保安全第一及正常良好的车辆性能五、装载机维护常识1、发动机空气滤芯灰尘太多对车辆的不良影响：灰尘太多会直接影响发动机功率，空气滤芯应定期更换，严重会使灰尘进入发动机，参加燃烧。

装载机主要参数

装载机（一）主要参数总体几何参数整机长度：机子前后车架摆直，停在水平路面上，铲斗放平，整机的最前点到最后点的水平距离。

整机宽度：铲斗宽度、轮胎宽度、车尾宽度。

在不指明是哪一位置宽度的情况下，即可认为是铲斗宽度，因为铲斗是整机的最宽处。

整机高度：整机的最高点到地面的垂直距离。

轮距：同一桥上，左、右两轮胎中心线之间的距离。

轴距：机子前后车架摆直，前、后桥中心线之间的距离。

卸载角：机子卸载时，铲斗切削刃与水平面的夹角。

一般卸载角不小于45°，即取 45°。

卸载高度：铲斗卸载时，切削刃的最低点到地面的垂直高度。

最大卸载高度：动臂举到最高点，保证卸载角为 45°，切削刃到地面的垂直高度。

卸载距离：铲斗卸载时，切削刃的最前点到整机（不包括工作装置）的最前（一般为轮胎前缘）点的水平距离。

最大卸载高度下的卸载距离：最大卸载高度下的卸载距离：动臂举到最高点，保证卸载角为 45°，切削刃的最前点到整机（不包括工作装置）的最前（一般为轮胎前缘）点的水平距离。

地面位置收斗角：将铲斗放平在地面上收斗，此时，铲斗切削刃与水平面的夹角。

运输位置收斗角：将动臂放平运输位置（一般使动臂下铰点离地 400－500 mm 左右）收斗，此时，铲斗切削刃与水平面的夹角。

轮胎滚动半径：轮胎中心线到地面的垂直距离。

最小离地间隙：机子的最低点（不包括轮胎及工作装置）离地面的垂直距离。

前悬：铲斗放平，前轮中心至铲斗最前缘的水平距离。

后悬：后轮中心线至车尾的水平距离。

下挖深度：机子停在水平面上，动臂放在最低点，将铲斗放平后再前倾10度，此时铲斗最低点至水平面的垂直距离。

离去角：从车尾的最低点向后轮轮胎后部外廓（靠接地部位）作切线，此切线与水平面的夹角。

一般不小于 30°。

转向角：装载机为铰接式转向。

先将前后车架摆直，再将前车架转到最大角度，此时，前车架相对于后车架所转动的角度。

转弯半径：前车架相对于后车架偏转到最大角度，以前后桥的轴线交点在地面上的投影为圆心，以机子外轮廓在在地面上的投影为半径画圆，此圆的半径即为转弯半径。

装载机技术规格书

装载机技术规格书1一般技术要求1.1工程概况港区新田作业区一期工程位于万州区新田镇白水湖区域，万州城区上游Iokm右岸的新田水泥厂上游300Om至新田水泥厂之间，距宜昌航道里程350.3km~347.3km。

本次招标的5t、3t轮式装载机用于散货堆场作业。

1.2工作内容1.2.1工作范围（1）此工作范围包括合同设备的设计、制造、试验（工厂试验和现场试验）、包装、装卸运输、交货、调试、验收以及配套提供备品备件和专用工器具等。

（2）此工作范围还包括卖方在培训买方人员、质量保证以及合同设备的现场试验、试运行、验收等方面所提供的服务，并提供本技术文件要求的资料和图纸。

1.2.2供货范围（1）卖方应完成；1台5t及1台3t轮胎式单斗装载机及其相应服务。

供货品种、名称规格、数量等，详见“货物需求一览表2招标产品技术条件2.1概述1台ZL50及1台ZL30轮胎式单斗装载机用于重庆港万州港区新田作业区散货堆场作业。

2.2工作内容2.2.1工作范围（1）包括合同设备的设计、制造、试验（工厂试验和现场试验）、包装、装卸运输、交货、调试、验收以及配套提供备品备件和专用工器具等。

（2）还包括卖方在培训买方人员、质量保证以及合同设备的现场试验、试运行、验收等方面所提供的服务，并提供本技术文件要求的资料和图纸。

2.2.2供货范围本次招标及合同规定，卖方应完成1台ZL50及1台ZL30轮胎式单斗装载机及其相应服务。

2.3技术要求2.3.1ZL30轮式装载机2.3.1.1主要技术参数（性能相当于）名称：ZL30轮胎式装载机数量：1台斗容量：1.5~1.8立方米额定载重量：3吨整机操作质量：＞IOOOOkg最大牵引力：≥90KN最大掘起力：＞IOOKN最大爬坡能力：N25度最小转弯半径（铲斗外侧）：〜590Omm铲斗提升、倾翻及下降三项和时间：〜IOS卸载高度：＞3100mm卸载距离：＞900mm轴距：〜2600mm2.3.1.2发动机参数采用发动机性能相当于：潍柴或玉柴、康明斯发动机形式：直列、立式、水冷、四冲程六缸额定功率：〜92KW发动机排放标准：国IV2.3.1.3传动系统采用双涡轮液力变矩器变速箱型式：行星变速，多片离合器，动力换挡，强制润滑档位：前二后一最高车速：35km∕h2.3.1.4转向系统形式：同轴流量放大转向，较接车架，负荷传感转向角：±35度2.3.1.5工作液压系统工作液压系统压力：12Mpa2.3.1.6制动系统行车制动：单管路，气顶油四轮钳盘式停车及紧急制动：气控式闸瓦制动器2.3.1.7主传动型式螺旋锥齿轮一级减速2.3.1.8轮边减速型式一级行星减速2.3.1.9轮胎采用性能相当于三角牌或风神牌轮胎规格：17.5-252.3.1.10油料容量燃油箱容量：〜170L2.3.2ZL50轮式装载机2.3.3主要技术参数（性能相当于）名称：ZL50轮胎式装载机数量：1台斗容量：2.5~5立方米额定载重量：5吨整机操作质量：≥16500kg最大牵引力：≥160KN最大掘起力：≥165KN最大爬坡能力：N28度最小转弯半径（铲斗外侧）＜7000mm最小转弯半径（轮胎外侧）≤6200mm铲斗提升、倾翻及下降三项和时间：Hs卸载高度：≥3400mm卸载距离：＞1IOOmm轴距：＞3200mm2.3.2.2发动机参数采用发动机性能相当于：潍柴或玉柴、康明斯发动机形式：直列、立式、水冷、四冲程额定功率：~162KW最大扭矩：890N.m∕1400rpm国发动机排放标准：国W2.3.2.3传动系统采用性能相当于YJSW335-2双涡轮液力变矩器变速箱型式：行星变速，多片离合器，动力换挡，强制润滑档位：前二后一最高车速：37km∕h2.3.2.4系统形式同轴流量放大转向，钱接车架，负荷传感转向角±35度2.3.2.5工作液压系统工作液压系统压力17Mpa2.3.2.6制动系统行车制动：单管路，气顶油四轮钳盘式停车及紧急制动：气控式闸瓦制动器2.3.2.7主传动型式螺旋锥齿轮一级减速2.3.2.8轮边减速型式一级行星减速2.329轮胎采用性能相当于三角牌或风神牌轮胎规格：23.5-252.3.2.10油料容量燃油箱容量~250L2.4车辆的主要性能要求（1）车架结构材质优良、焊缝强度高、结构抗扭系数高、过载能力强。

装载机的主要技术性能

装载机的主要技术性能装载机的主要技术性能装载机整机主要技术性能包括：发动机功率、斗容、载重量、牵引力、铲起力、车速、最大爬坡度、最小转向半径、卸载高度和卸载距离、铲斗倾斜角、动臂上升和下降及铲斗前倾时间等。

1. 发动机功率：柴油机在额定转速时所测定的功率，也称为车辆总功率。

2. 斗容：分为几何斗容和额定斗容。

几何斗容也称平装斗容，额定斗容也称名义堆装斗容。

对于铲取不同物料时的容重也不同，则铲斗容量也就不同。

按斗容分成三类：1)正常斗容，是用来铲装容重1.4-1.6吨/m3的物料,例如砂、砾石、碎石、松散泥土或泥等。

2)加大斗容的铲斗，其斗容一般为正常斗容的1.4-1.6倍，用来铲装容重1. 0吨/m3左右的物料，例如煤等。

3)岩石斗容的铲斗，其斗容一般为正常斗容的0.6-0.8倍，用来铲装容重大的物料，例如矿石等。

当装载机铲装较轻物料〔容重小〕时，所需铲起力小，可配用加大斗容铲斗。

而当铲装较重物料〔容重大〕时，所需铲起力较大，则配用减小斗容铲斗。

3. 额定载重量：保证装载机必要的稳定性时，它所具有的最大载重能力。

4. 牵引力：装载机铲斗插入料堆的插入力是装载机的重要技术性能，它与牵引力是密切联系在一起的，所以一般在技术规格中只标注出牵引力。

插入力是指装载机铲掘物料时，在铲斗斗刃上产生插入料堆的作用力。

5. 铲起力：如果在铲斗举升或转斗过程中，引起装载机后轮离开地面，则垂直作用在铲斗上，使装载机后轮离开地面所需的力就是铲起力。

6. 车速：应满足装载机铲掘工作时的速度和运输时的速度，一般有前进和倒退各档额定速度。

装载机作业时行进速度为3-4公里/小时为宜。

超过以上速度会引起滑转的增加，延长装满铲斗的时间，增加驾驶员的疲劳和降低装载机的作业效率。

轮式装载机的'最大行驶速度为30-40公里/小时。

7. 最大爬坡度：一般达到25°-30°。

8. 最小转向半径：是指最外侧车轮(一般是装载机后轮)纵向对称面的最小转向半径。

ZL15装载机总体参数

ZL15装载机总体参数1、发动机型号：R4105G13 功率：59kW/2400 rpm2、斗容量0.9m33、额定载重量 1.5 t4、整机使用重量 5.8t5、最大牵引力67.767kN6、最大掘起力50 kN7、最大卸载高度2365mm对应卸载距离860mm8、卸载角45°9、收斗角最低位置：40°运输位置：45°最高位置：55°10、挖掘深度85mm11、三项和时间举升：5s 下降：3s 翻斗：1.5s12、动力半径：48613、最小转弯半径：斗外侧：4562 后轮外侧：4418，后车架外侧：445014、转向角：38°15、轮距：149016、轴距：225018、最小离地间隙：29019、后桥摆动角：12°20、倾翻载荷：直线行驶：最大转向时：21、驶入角：16°22：离去角：30°23：牵引钩高度：80024、最大爬坡角度：30°25、液压系统压力：180bar26、制动系统油压：70 bar27、转向系统压力：14 bar28、轮胎规格：16/70-2029、轮辋规格：13.00-2030、提升缸：2只缸径90 行程51531、翻斗缸：1只缸径110 行程40832、转向缸：2只缸径63 行程28233、转向器型号：BZZ5-31534、工作泵型号：CBY205035、多路阀型号：ZL2036、车速：F1：6.45 F2：12.45 F3：28.6R1：6.6 R2：12.7 R3：28.837、驱动桥传动比：主传动：5.833 轮边传动：4.438、变速箱传动比：F1：2.826 F2：1.448 F3：0.573R1：2.809 R2：1.422 R3：0.563 39、外形尺寸：全长：斗放平：5470 运输位置：5445全宽：轮外侧：1900 斗宽：2000全高：驾驶室顶高：2850 斗举升最高：4225。
