德国ICE高速列车

合集下载

德国高铁ICE列车运行情况分析

德国高铁ICE列车运行情况分析

德国高铁ICE列车运行情况分析德国高铁ICE(InterCity Express)列车是德国国家铁路公司(Deutsche Bahn)运营的一种高速列车。

该列车系统于1991年开始运营,是欧洲最早的高速铁路系统之一、高铁ICE列车以其高速、准点、舒适等特点而受到广大旅客的青睐。

首先,德国高铁ICE列车的运行速度非常快。

根据统计数据,高铁ICE列车的最高运营速度可达到330公里/小时。

相较于传统的铁路交通工具,高铁ICE列车的运行速度快了很多。

这不仅提高了旅客到达目的地的效率,也减少了旅行时间,提供了更多的时间去做其他事情。

其次,高铁ICE列车的准点率非常高。

德国铁路公司一直严格要求高铁ICE列车时刻表的准时性。

根据德国铁路公司公布的数据,高铁ICE列车的准点率超过90%。

这意味着旅客可以放心地安排自己的行程,不必担心因为列车的延误而造成不便。

此外,高铁ICE列车提供了舒适的乘坐体验。

列车内设施齐全,包括宽敞舒适的座椅、充足的行李存放空间、整洁的卫生间以及便利的餐车服务等。

此外,高铁ICE列车还提供免费的WIFI服务,旅客可以在列车上轻松地上网工作或是娱乐。

除了以上的优点,高铁ICE列车系统还致力于提供环保的交通方式。

在高铁ICE列车的设计和制造过程中,德国铁路公司更加注重节能减排,采用了许多环保技术。

高铁ICE列车的电动化程度较高,使用电能驱动,减少了对化石燃料的依赖和排放的碳 dioxide。

另外,高铁ICE列车的高运营速度也减少了车站之间的停留时间,进一步降低了车辆的能耗。

然而,尽管德国高铁ICE列车有很多优势和亮点,但还是存在一些问题。

首先,高铁ICE列车的票价较为昂贵,这对一些旅客来说可能是个负担。

其次,高铁ICE列车的高速运营也带来一些噪音和震动,对一些坐车敏感的旅客可能有所不适。

总的来说,德国高铁ICE列车是一种高速、准点、舒适的交通工具,受到许多人的喜爱。

通过不断提高技术水平和服务质量,德国铁路公司不断完善高铁ICE列车系统,为旅客提供更好的出行体验。

ICE动车组事故调查

ICE动车组事故调查
ICE动车组事故调查
业务推广部
1
1998年6月3日 ,一列高速列车在德国埃舍
特小镇出轨,此刻列车正好穿过一座公路桥,横
摆的第三节车厢以巨大的冲力将桥墩撞断,公路
桥坍塌,压住车厢,从而酿成德国近50年中最惨
重的铁路事故业务,推1广0部1人死亡,105人受伤。
2
联邦调查人员为找到事故原 因进行了长达3个月深入细致的调 查分析,最终找到了事故的原因。
业务推广部
3
1998年6月3日,凌晨5点40分,400 名乘客登上了慕尼黑——汉堡的884次 ICE1型高速列车,该车定员800人。
业务推广部
4
列车很快就以250KM的时速在德国的原野上飞 奔,该车自1991年投入使用以来从未发生过事故, 以至美国也考虑业务引推广进部 德国生产的高速铁路系统。5
54
业务推广部
55
道岔转换的结果是1号车厢和后面的 车厢进入不同的股道,随后在巨大的惯 性作用下2号车厢脱轨撞毁公路桥的桥 墩,桥体砸向后面的车厢。高铁史上的 最重大的灾难发生了。
业务推广部
56
⑥归根结底这起灾难的起因应该是 那个破损的车轮,那么车轮的钢圈为何 会脱落呢?
业务推广部
57
一般的火车车轮为常见的单毂式车 轮。ICE通车时也采用这种车轮。
业务推广部
12
约克和列车长刚回到1号车受损位 置时,突然车厢剧烈左右晃动起来, 他俩被甩到地板上,这时列车长挣扎 着想去拉位于车厢前部的紧急制动装 置,但他已经动弹不得。随后惨剧不 可避免的发生了。
业务推广部
13
11点05分,赶到的救援人员被现 场惨象惊呆了:公路桥完全坍塌,8 节车厢挤压在一起严重变形。
脱轨 处

德国火车类型

德国火车类型

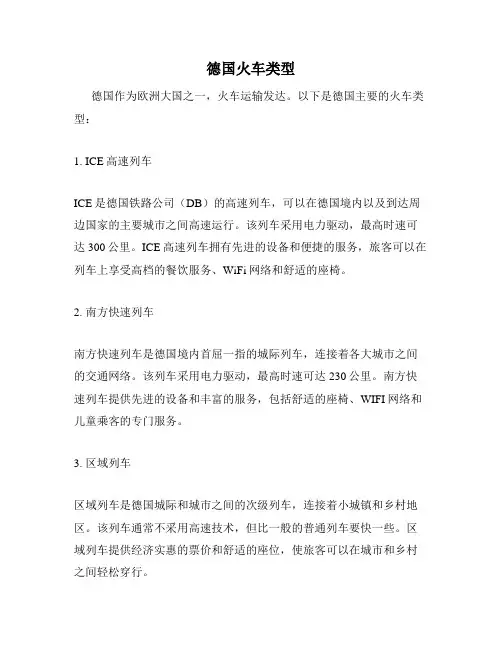

德国火车类型德国作为欧洲大国之一,火车运输发达。

以下是德国主要的火车类型:1. ICE高速列车ICE是德国铁路公司(DB)的高速列车,可以在德国境内以及到达周边国家的主要城市之间高速运行。

该列车采用电力驱动,最高时速可达300公里。

ICE高速列车拥有先进的设备和便捷的服务,旅客可以在列车上享受高档的餐饮服务、WiFi网络和舒适的座椅。

2. 南方快速列车南方快速列车是德国境内首屈一指的城际列车,连接着各大城市之间的交通网络。

该列车采用电力驱动,最高时速可达230公里。

南方快速列车提供先进的设备和丰富的服务,包括舒适的座椅、WIFI网络和儿童乘客的专门服务。

3. 区域列车区域列车是德国城际和城市之间的次级列车,连接着小城镇和乡村地区。

该列车通常不采用高速技术,但比一般的普通列车要快一些。

区域列车提供经济实惠的票价和舒适的座位,使旅客可以在城市和乡村之间轻松穿行。

4. S-Bahn地铁列车S-Bahn是德国境内城市公共交通的一种形式,类似于地铁系统。

该系统由各种类型和尺寸的车辆组成,包括电车和柴油火车。

S-Bahn地铁列车通常比区域列车慢,但服务更密集。

旅客可以使用S-Bahn地铁轻松穿越德国城市,前往目的地。

5. 班车列车班车列车通常是为满足特定需要而运行的列车,例如连接德国境内机场和机场附近城市的容易到达的交通。

班车列车通常比一般的区域列车更迅速而丰富多彩,旅客可以享受到更多的优质服务和高级设备。

6. 货运列车货运列车是德国境内重要的运输系统之一。

该列车通常比一般的客运列车更大,更重,用于装载和运输货物。

货运列车在德国境内广泛运行,为物流业和国际贸易提供了不可或缺的服务。

以上是德国火车主要类型的简介。

旅客可以通过了解这些列车类型,选择最适合自己的出行方式,穿越德国大地,畅游美丽的风景。

德国ICE高速列车重大脱轨事故

德国ICE高速列车重大脱轨事故

德国ICE高速列车重大脱轨事故一、事故概况1998年6月3日上午,在临近厄什德国站几公里处,慕尼黑—汉堡的884次ICE列车—“威廉·康拉德·伦琴”号的机车后第一节车厢下的一个车轮轮箍断裂。

接近11点时列车脱轨,当时列车正以195-200km/h的速度行驶到雷贝拉大街的一座混凝土公路桥前的一个道岔处,机后第三节车厢撞上了一个桥墩,导致整座桥倒塌,造成101死亡。

二、事故原因分析2.1采用橡胶弹性车轮在事故发生后,ICE1列车采用的橡胶弹性车轮首先受到公开质疑。

ICE1列车最早采用的是整体车轮(一个车轮结构,没有轮箍)。

经过长期运用以后发现,由于轮对磨损而形成的不圆度产生干扰噪声,在运行时发出嗡嗡声响。

于是在1992年3月被放弃使用,改用橡胶弹性车轮。

德国VSG交通技术公司生产ICE1列车用的这种车轮。

这种命名为“Bochun 84”型车轮的生产至今已超过6000VSG公司生产小脚弹性车轮已有50年历史,过去大量生产的B054型车轮曾经供城市铁路和有轨电车使用。

事故是由于采用橡胶弹性车轮引起的,ICE1车轮车箍断裂的原因除了由于轮箍表面裂纹外,还可能由轮箍表面裂纹引起。

这些轮对由于套装橡胶后,使车轮刚度大为下降,在线路上滚动时总有些压扁,就像汽车的轮胎一样。

在压力作用下轮箍内表面产生了与橡胶块相分离的拉应力。

由于轮箍不断被滚压,就相当于对一种薄材料施以高负荷,而造成轮箍内表面折损,产生裂纹德国的Frankhofer工作强度研究所对极端负荷下的轮箍进行了研究。

研究证明轮箍裂纹也能从内部形成。

但遗憾的是,直至事故发生前还未有科学研究者对ICE1中间拖车应用的Bochum84车轮进行这方面的研究。

汉诺威大学测量和控制研究所的FHock教授认为,橡胶弹性车轮断裂可能是由于轮箍内侧折损造成的。

对于ICE1列车导轮用的B084车轮滚动时产生的弹性形变,在超过许应力情况下,理论上肯定会出现裂纹,并与轮箍厚度有关。

德国高速铁路发展史

德国高速铁路发展史

德国高速铁路发展史德国高速铁路,称为ICE,是InterCity Express(高速城际列车)的缩写。

■ICE-V 为试验车,造于1985年,不久就创造了406.9km/h的世界记录。

■ICE 1 最早的一代ICE,造于1991年。

以两台机车带10-12节车厢运行于德国连接瑞士和奥地利的线路,现在有约60列ICE1在运行,速度达280km/h以上。

■ICE 2 第二代ICE,造于1996年,一台机车带七节车厢。

目前有约44列ICE2在运营,速度在280km/h以上。

■ICE 3 第三代ICE,造于1997年。

在陡坡线路和国外,正常运行速度为300km/h,TRANBBS技术速度达330km/h。

为此,50台非分离式机车正在制造,即运行时,机车在列车的一端。

■ICE 4 ICE3的改进型,各种结构的细节正在研究中。

■ICE 5 使用完全不同的技术的新车型(使用磁悬浮技术),用于汉堡-柏林磁悬浮线路,这条线路由德国铁路公司经营。

■ICE 21 计划中的另一种快速列车,用于试验一系列新技术,如采用不同于现在ICE 的新型转向架。

但这项计划的财政尚未获批准,在未来五年内也许不会实现。

■ICT 由ICE派生的可倾式(摆式)列车,这种列车在传统线路上运行速度可达到230km/h。

■ICE-VT 在非电气化铁路上运行的内燃-电动车组,带四节车厢,速度可达200km/h。

【ICE大事记】1982: ICE-V 开始定货(第一代高速列车)。

1985: ICE-V交付德国铁路公司。

1989: ICE-V速度创世界记录(406.9 km/h)。

1991: ICE 在美国为Amtrak公司作示范运行。

1996: 第一列ICE 2 交付德国铁路公司(这是第一列长列车)。

1998: ICT (电动摆式列车)交付德国铁路公司。

6月3日ICE 1发生德国铁路历史上最严重的事故。

1999: ICE 3交付德国铁路公司。

ICT-VT (内燃—电动摆式车组)交付德国铁路公司。

德国ICE高速列车的轮对与轴箱

德国ICE高速列车的轮对与轴箱

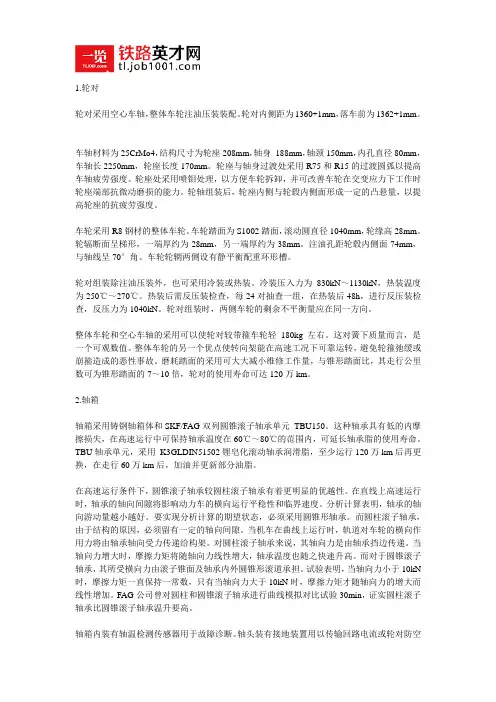

1.轮对轮对采用空心车轴,整体车轮注油压装装配。

轮对内侧距为1360+1mm,落车前为1362+1mm。

车轴材料为25CrMo4,结构尺寸为轮座208mm,轴身188mm,轴颈150mm,内孔直径80mm,车轴长2250mm,轮座长度170mm。

轮座与轴身过渡处采用R75和R15的过渡圆弧以提高车轴疲劳强度。

轮座处采用喷钼处理,以方便车轮拆卸,并可改善车轮在交变应力下工作时轮座端部抗微动磨损的能力。

轮轴组装后,轮座内侧与轮毂内侧面形成一定的凸悬量,以提高轮座的抗疲劳强度。

车轮采用R8钢材的整体车轮。

车轮踏面为S1002踏面,滚动圆直径1040mm,轮缘高28mm。

轮辐断面呈梯形,一端厚约为28mm,另一端厚约为38mm。

注油孔距轮毂内侧面74mm,与轴线呈70°角。

车轮轮辋两侧设有静平衡配重环形槽。

轮对组装除注油压装外,也可采用冷装或热装。

冷装压入力为830kN~1130kN,热装温度为250℃~270℃。

热装后需反压装检查,每24对抽查一组,在热装后48h,进行反压装检查,反压力为1040kN。

轮对组装时,两侧车轮的剩余不平衡量应在同一方向。

整体车轮和空心车轴的采用可以使轮对较带箍车轮轻180kg 左右。

这对簧下质量而言,是一个可观数值。

整体车轮的另一个优点使转向架能在高速工况下可靠运转,避免轮箍弛缓或崩箍造成的恶性事故。

磨耗踏面的采用可大大减小维修工作量,与锥形踏面比,其走行公里数可为锥形踏面的7~10倍,轮对的使用寿命可达120万km。

2.轴箱轴箱采用铸钢轴箱体和SKF/FAG双列圆锥滚子轴承单元TBU150。

这种轴承具有低的内摩擦损失,在高速运行中可保持轴承温度在60℃~80℃的范围内,可延长轴承脂的使用寿命。

TBU轴承单元,采用K3GLDIN51502锂皂化滚动轴承润滑脂,至少运行120万km后再更换,在走行60万km后,加油并更新部分油脂。

在高速运行条件下,圆锥滚子轴承较圆柱滚子轴承有着更明显的优越性。

(完整word版)德国ICE高速列车重大脱轨事故

(完整word版)德国ICE高速列车重大脱轨事故

德国ICE高速列车重大脱轨事故一、事故概况1998年6月3日上午,在临近厄什德国站几公里处,慕尼黑—汉堡的884次ICE列车—“威廉·康拉德·伦琴”号的机车后第一节车厢下的一个车轮轮箍断裂。

接近11点时列车脱轨,当时列车正以195-200km/h的速度行驶到雷贝拉大街的一座混凝土公路桥前的一个道岔处,机后第三节车厢撞上了一个桥墩,导致整座桥倒塌,造成101死亡。

二、事故原因分析2.1采用橡胶弹性车轮在事故发生后,ICE1列车采用的橡胶弹性车轮首先受到公开质疑。

ICE1列车最早采用的是整体车轮(一个车轮结构,没有轮箍)。

经过长期运用以后发现,由于轮对磨损而形成的不圆度产生干扰噪声,在运行时发出嗡嗡声响。

于是在1992年3月被放弃使用,改用橡胶弹性车轮。

德国VSG交通技术公司生产ICE1列车用的这种车轮。

这种命名为“Bochun 84”型车轮的生产至今已超过6000VSG公司生产小脚弹性车轮已有50年历史,过去大量生产的B054型车轮曾经供城市铁路和有轨电车使用。

事故是由于采用橡胶弹性车轮引起的,ICE1车轮车箍断裂的原因除了由于轮箍表面裂纹外,还可能由轮箍表面裂纹引起。

这些轮对由于套装橡胶后,使车轮刚度大为下降,在线路上滚动时总有些压扁,就像汽车的轮胎一样。

在压力作用下轮箍内表面产生了与橡胶块相分离的拉应力。

由于轮箍不断被滚压,就相当于对一种薄材料施以高负荷,而造成轮箍内表面折损,产生裂纹德国的Frankhofer工作强度研究所对极端负荷下的轮箍进行了研究。

研究证明轮箍裂纹也能从内部形成。

但遗憾的是,直至事故发生前还未有科学研究者对ICE1中间拖车应用的Bochum84车轮进行这方面的研究。

汉诺威大学测量和控制研究所的FHock教授认为,橡胶弹性车轮断裂可能是由于轮箍内侧折损造成的。

对于ICE1列车导轮用的B084车轮滚动时产生的弹性形变,在超过许应力情况下,理论上肯定会出现裂纹,并与轮箍厚度有关。

德国ICE1高速动车组重大脱轨事故

德国ICE1高速动车组重大脱轨事故

事故是由于采用橡胶弹性车轮引起的,ICEl车轮轮箍断裂原因除 了由于轮箍表面裂纹外,还可能由轮箍内表面裂纹引起。这些轮 对由于套装橡胶后,使车轮刚度大为下降,在线路上滚动时总有 些压扁,就象汽车的轮胎一样。在压力的作用下轮箍内表面产生 与橡胶块相分离的拉应力。由于轮箍不断被滚压,就相当于对一 种薄材料施以高负荷,而造成轮箍内表面折损,产生裂纹德国的 Frankhofer工作强度研究所对极端负荷下的轮箍进行了研究。研 究证明轮箍裂纹也能从内部形成。但遗憾的是,直至事故发生前 还未有科学工作者对ICEl中间拖车应用的Bochum 84车轮进行过 这方而的研究。汉诺威大学测量和控制研究所的FHock教授认为, 橡胶弹性车轮断裂可能是由于轮箍内侧折损所造成的。对于ICEl 列车导轮用的B084车轮滚动时产生弹性变形,在超过许用应力情 况下,理论上肯定会出现裂纹,并与轮箍厚度有关。ICEl列车轮 箍允许磨损厚度为30mm,而发生事故的断裂轮箍几乎已经达到规 定的剩余厚度。
ICE一直是德国铁路乃至全德国的骄傲,ICE就是我国称为“高 铁”似的铁路系统,ICE快车时速可达500公里/小时,可以把乘 客在一两个小时以内从北端的汉堡运送到南部的慕尼黑。我国 京沪高铁、京津高铁就计划采用德国ICE3型列车的运营模式。
ICE家族
ICE-V:紫色,宽阔的走廊,车头盖子像1995年的ICE-2。 ICE-1:高底盘的餐车车廂,双动力车头,车头盖子跟德国国铁 商标不划分,车辆之间的红线断续(只是在ICE1中出现 )。 ICE-2:餐车车廂底盘的高度和其他ICE列车相同,动力车头的 头盖可垂直打开和其他ICE列车串连。 ICE-3:没有动力车头,采用动力分布式。车辆的底部采用分散 动力设计推动,有大而圆的挡风玻璃。红条在车箱下边申延至 车头盖子,在窗口和挡风玻璃的中间的高处结束。 ICE-T / TD:与ICE-3系列相似,只是有更高的“鼻子”。没有 ICE-3的车身字样,红条与窗口平行,红条在车头的灯前面的红 终止,秘诀信号在挡风玻璃上。 ICE-T2:与ICE-T系列相似,只是车辆之间没有窗口,有发光二 极管的三光信号

回顾98年ICE重大事故

回顾98年ICE重大事故

1998年6月3日,由慕尼黑开往汉保的德国ICE884次高速列车在运行至距汉诺威东北方向附近的小镇埃舍德时,发生了第二次世界大战后德国最为惨重的列车脱轨行车事故。

该列车由两辆机车和12辆拖车组成,事故发生后12辆拖车全部脱轨。

截止到6月17日,已有100人死亡,88人重伤。

发生事故的列车是德国第一代ICE型高速列车。

德国共有此型列车60列,它们从1991年开始投入运营,总运营里程超过10亿公里,平均每列运营里程达1600万公里。

6 月17日,联邦铁路局局长在德国听证会上公布了对事故发生过程的初步调查结果:在列车运行距公路跨线桥约6公里时,第一节拖车的3轮对的轮箍发生破裂,列车继续以200公里/小时的速度运行,轮箍断裂并拥塞在高速动轮的轮对中,剧烈的摩擦发出刺耳的轰隆声,在距公路桥约300公里处,已断裂的轮箍勾住了埃舍德车站的一组道岔,使拖车挑起、脱轨并与机车脱钩,脱轨的车轮则落在相邻的线路上,列车继续运行120米后,脱轨的车轮被邻线的另一组道岔改变了方向,突然猛烈地甩向右侧,第3节拖车尾部与桥墩猛烈冲撞,使跨线桥部分坍塌坠落。

驰过跨线桥的头部机车经紧急制动后运行约2公里停车,没有脱轨;与头车分离的第1-3节拖车脱轨后停在桥后约300米处;第4-5节拖车被坍塌的桥梁砸毁,后部第6-12节拖车以最大的惯性冲撞挤压在一起,尾部机车几乎未受损坏。

该列车车轮系橡胶弹性车轮elastic gum wheel rubber elastic wheels,轮箍是轧制的无缝钢圈,通过热效应压在轮心上,轮心是铸钢轮体,轮箍与轮心间有一层橡胶体。

轮箍轧制时若残留气泡或矿碴,在高压负荷动力作用下,就可能开裂;也可能是由于轮箍材料老化产生“疲劳断裂”所致。

事故发生后,其余59列ICE型列车中止运营,并进行了全面检查。

44列ICE2列车的运营虽未受事故影响,但最高时速已降低到160公里。

德国1998年列车事故经过及处理过程1998年6月3日10时58分,这辆运载287人的德国城际特快列车(ICE)从德国慕尼黑开往汉堡,在途经小镇艾雪德附近的时候突然脱轨。

德国ICE转向架

德国ICE转向架

谢谢观看


ICE3高速列车采用SF500型转向架,由于 ICE3采用动力分散模式,所以动力转向架 和非动力转向架均采用相同的形式。 SF500最高运用速度为330 km/h,最高试 验速度达到363 km/h。
SF500转向架构架为箱形焊接结构,由两根中 间为凹形的侧梁组成。 该转向架一系悬挂采用钢螺旋弹簧与垂向液 压减振器,单侧拉杆定位。 轴箱采用转臂式橡胶弹簧节点定位,定位转 臂一端与圆筒形轴箱体固接,另一端以橡胶 弹簧节点与转向架构架相连。 二系悬挂采用大气囊空气弹簧与横向液压减 振器,以及装有抗侧滚装置和抗蛇行减振器。

CRH3列车的原型为德国铁路的ICE-3列车(西门 子Velaro),中国以引进西门子公司先进技术并 吸收的方式,由中国北车唐山轨道客车在国内 生产实现国产化。2004年8月,铁道部展开为 用于中国铁路第六次大提速-时速200公里级别 的第一轮高速动车组技术引进招标,结果西门 子公司因提出高昂的转让技术、车辆造价费用 而无法在第一轮招标获得任何订单。至2005年 11月,中国铁道部与德国西门子在"以市场换 技术"的原则下签订协议,西门子因而获得60 列时速300公里的高速列车订单,总值6.69亿 欧元,最终被定型为CRH3C。
德国ICE动力转向架

车辆四班 胡再刚

德国高速铁路称为ICE(Intercity Experimental), 即"城际高速铁路",是连接城市,解决人员、货 物运输的交通工具,它将德国国内130多个大小 城市连为一体,对人员和信息的往来与交流,以 及经济建设发挥了极其重要的作用。
德国ICE系高速列车采用的转向架有ET401/ET402、MD530 与SGP系列的SGP300(SF300)、SGP400(SF400)、SF500、 SF600等转向架。 ET401是ICE1动车转向架,ET402是ICE2动车转向架,最高运营 速度为280km/h。

浅谈ICE系列动车组

浅谈ICE系列动车组

浅谈ICE系列动车组2007年我国铁路迎来了第六次大面积提速,这次提速的亮点之一就是在干线开行时速两百公里及以上动车组,其中时速三百公里的CRH3型动车组将于北京奥运会前投入京津城际铁路之间运用.而CRH3型动车组的原型正是德国的ICE-3型高速动车组.ICE-3型是德国ICE系列动车组的一员.德国在高速铁路上的起步比较晚,相对于欧洲也是较晚的.法国在1967年就开始了高速列车的研究,首次将航空燃气涡轮发动机用于铁路动车组中.而当1981年9月,第一代高速列车TGV--PSE投入巴黎----里昂间的东南高速线南段运行时,西德直到1982年8月才开始了高速列车的正式研究.究其原因,我认为与当时的政治环境密不可分,两德处与不同意识形态中,对立的局面严重影响了基础设施的发展和建设.当然,西德的起步较快,1985年试制成功了ICE/V型试验高速电力动车组,同年最高试验速度达到了317KM/H,1988年5月又创造了406KM/H 的当时世界记录.由此我们可以看出,在短短几年时间里,从一无所有到创造世界记录,德国在对轮轨技术的研究上是有良好基础的.这也为日后他们成为与日,法齐驱的高速铁路大国打下了良好基础.1986年到1990年7月,四年多时间里ICE/V型车从单纯的试验车转变为ICE1型动车组,标志着德国高速铁路的商业运营正式开始了.1991年6月2日,首批ICE1型动车组投入运营,最高时速为280公里.共十四节车,其中12节托车,2节机车,采取动力集中模式.这与我国很多动车组模式类似.从客流及运营成本考虑,1990年,德国开始了第二代动车组的研制.当然是基于ICE1型基础之上的.并在1996年投入运营.命名为ICE2型,ICE2型与ICE1型之间的基本技术参数一样,只是编组缩短.ICE2型采取八节编组,仍为动力集中型,一节机车,七节拖车.全长为206米,最高时速为每小时280公里.1995年,德国开始修建科隆---法兰克福的高速铁路,线路要求最高运行时速为每小时三百公里.线路最大坡度为千分之四十.而此时,主力车型ICE1,ICE2型已无法满足于需要.只能重新研制新的动车组.1996年,德国铁路部门开始订购ICE3型动车组,其中有部分车用于国际联运.由于此时欧洲高速铁路的牵引供电模式有四种之多,因此部分ICE3型动车组需要满足四种牵引供电模式,因此,这些用于国际联运的ICE3型动车组也称为ICEM型动车组.与ICE1,2型不同的是,ICE3型采取了动力分散模式.该车与1997年投入运营.由于德国很多铁路属于既有线改造,弯道较多,为了更好的让ICE3型动车组满足运行需要,1997年德国铁路部门开始订购具有摆式供能的ICE3型动车组,这种ICE3型动车组也被称为ICET型动车组.最高时速为每小时230公里.此外,ICE 摆式动车组除了ICET型外,还有内燃动力的ICETD型动车组,最高时速为每小时200公里.德国铁路部门将21世纪的动车组速度定位在每小时350公里,于1999年开始研发.这种动车组被命名为ICE21型动车组,具有每小时350公里的速度.将在欧洲各主要城市间运行.西门子公司在ICE3型动车组基础之上形成了一个新的技术平台,称为VELARO机车车辆技术平台.它以ICE3型动车组的成熟技术为基础进行改进,特别考虑了最佳的舒适度.并提高了运营速度.实现这种构思的是西班牙铁路的AVE S 103型高速列车,该列车于2001年开始按欧洲最新标准备TSI 进行设计,并在2005年运营.20年来,ICE成为德国高速铁路的标志,其生产数量如下;ICE1型共60列,ICE2共44列,ICE3共37列,ICEM共19列{其中为荷兰制造3列}.ICET共71列,ICETD共20列,VELAROE共86列{其中,西班牙16列,中国60列,荷兰10列}通过数据分析,ICE高速列车基本的技术要求如下;1、所有结构耐磨,耐腐蚀.总运行里程在1500万KM以上.2、有很好的舒适性3、安全和舒适的车门和蹬车梯及车内设施.4、充分利用UIC505-1规定的机车限界,车体宽度为3.02M,车体长为26.40M5、司机室有先进的仪表6、整车具有良好的维修性,故障查找,换件和重新使用控制在四小时内.一台动力转向架故障后,保持百分之七十五的总牵引功率维持列车运行.7、整车符合空气动力学,外型美观,运行阻力小.8、动力车和拖车的上,下横断面略窄,中部稍宽,外部流顺.车上设备尽可能用裙板包裹9、采取耐压密封结构.10、连接处设有上翻式过渡板,耐压密封双波纹大风挡,连接车钩包裹在内.11、车内装有数控,故障诊段,通信系统.12、运行时速250KM/H时,常用制动距离为4820M,紧急制动为2300M.ICE--1型动车组ICE-1型动车组采取动力集中式牵引,列车遍组一般为2M+12T,两端各一节动力车,中间为12节拖车,根据情况可改为2M+14T,2M+10T,最大牵引供率为9600千瓦,最高运营时速为280KM/H.共四种车型;1等车{801型}座席48个,2等车{802型}座席60个,带特殊设备的2等车{803型}座席45个,餐车{804}座席40个.该车特点是;1、动力集中式,三种编组模式.最大长度为410.70M,最大定员为759人.2、列车头部为流线形,车顶滑顺,把手凹进,没有外露的电缆.车下设备有裙板包裹,整体平顺.3、动力车车体为钢结构,外墙为不锈钢制造,侧墙到车顶过渡部分的上部边缘采取中空型材,车顶部件为铝材,拖车车体为铝合金挤压型材焊接而成,满足密封要求.4、由于一型在德国使用,两动力车通过各自受电弓从接触网接受15KV,16-3/2HZ的高压电流,两受电弓可同时工作,并可使用头尾车相连的高压电缆.5、牵引传动装置采取三相交流传动技术,前四十台采取晶闸管,第四十一台起,采用GTO大功率控制元件,提高了变流器可靠和稳定性,减小了体积.6、控制单元和数据处理网络化7、每节动力车有两台动力转向架ET401型,牵引拉杆联接车体,空心轴等方法降低轮轨间动力作用.大功率交流异步牵引电机,提高黏着力.8、复合制动.动力转向架上三相交流异步电机在制动时产生再生制动,动力轴与从动轴都有盘形制动,拖车为磁轨制动.9、具有旅客信息功能ICE-2型动车组2型与1型在技术参数上完全一样,只是长度为1型的一半,由一辆动力车和六辆拖车加一辆拖车控制车组成。

德国高铁发展史

德国高铁发展史

德国高速列车(ICE)被称为德国铁路公司的旗舰高速列车,通达德国全国各地。

德国的高速铁路技术储备不亚于法国,1988年他们电力牵引的行车试验速度突破每小时400公里大关,达到406.9公里。

但是德国的实用性高速铁路直到20世纪90年代初才开始修建,原因是政府及公众的错误性认识:德国客运量最集中的地区城市密布,高速公路已经发达完善,再修建高速铁路显然达不到吸引客流的目的。

因此,虽然高速铁路的优越性无论从东方的日本还是从近邻的法国已经被证明,他们对发展高速铁路的争论还是持续了十几年。

德国的高速铁路,一条是1991年6月建成通车的曼海姆至斯图加特线;一条是1992年建成的汉诺威至维尔茨堡线。

高速铁路上开行的ICE城际高速列车,时速250公里。

1993年以来,ICE 高速列车已进入伯林,把德国首都纳入ICE高速运输系统。

ICE也穿过德国与瑞士的边界,实现了苏黎世至法兰克福等线路的国际直通运输。

目前,德国正在新修柏林至汉诺威、科隆至法兰克福两条高速铁路。

ICE的运行速度很快,乘坐亦十分舒适。

ICE通达德国境内多数大城市,包括德国的汉堡、慕尼黑、柏林、法兰克福、斯图加特、科隆、杜塞尔多夫……等城市。

时速最高可达300公里和每小时都有列车发车。

乘搭德国高速列车在德国旅行是一种乐趣。

部分列车还通达瑞士的苏黎世和因特拉肯、奥地利的维也纳和荷兰的阿姆斯特丹。

在德国乘坐铁路也很方便,每隔几分钟就有一班,所以不像中国国内,德国的火车站没有很大的站台,乘客来往却十分方便,不必等候。

随着中国的高铁不断走出国门,中国也在不断被世界认可,中国在高铁领域所取得的成绩更是不能同日而语。

尤其是在高铁技术的探索和钻研中取得了惊人成绩。

那世界各国的高铁发展进程和技术又是如何呢,那咱们就简单介绍下它们吧!法国TGV的最大优势在于传统轮轨领域的技术领先。

1996年,欧盟各国的国有铁路公司经联合协商后确定采用法国技术作为全欧高速火车的技术标准。

德国高速列车运用与检修

德国高速列车运用与检修
Page 9
轮对及转向架更换。 更换轮对和转向架采用轨道
桥架空轨结构。其中更换轮
对还采用了气垫式设备。
交流电机的检修。 交流电机本身检修工作量很小。这部 分主要是运动件的检修如电机轴承速列车检修优点
(1)从德国铁路高速动车组技术发展可以看到,除了技术提升、可靠性提高外 还有动力布置和编组长度的变化,即动力集中方式变为动力分散方式、长编 组变为短编组。对于300h几七速度级的列车,欧洲各国都确定了动力分散的 动力分布模式,这一发展动向值得我们借鉴。 (2)1998年发生的ICE列车事故促使西门子公司在原有列车运行安全监测系统 基础上开始研究具有事故预告功能的列车运行安全诊断和监控系统。根据我 国铁路提速和未来客运专线发展的形势, 应加快转向架实时监控装置的研制, 在走行稳定性和脱轨预测诊断方法上有所突破,结合轴温检测、空转检测、 轴承故障诊断、客车黑匣子等研究成果和现有设备, 完善列车安全综合监测 系统的开发和应用。 (3)ICE列车检修段各种检测装备十分齐全,管理上通过系统的检测数据来保 证达到真正意义上的状态修。随着我国铁路近年来动车组的模式逐渐被采用, 动车组维修的问题显得日益突出,通过先进的装备和科学的管理,建立我国动 车组新的管理模式十分必要。
Page 6
。现承担ICEI、ICEZ、ICE3、ICE一T
和ICE一TD 动车组日常运行检查、整 备及互换修(主要零部件由纽伦堡工厂 或相关生产厂承担)。段外设有动车组 的外皮洗刷、轮对动态检测和走行部 的检查坑等设施;段内负责动车组的检 测、保养、检修,转向架和轮对更换, 内部清扫,餐车整备,上砂上水,集便接 收等工作。
Page
3
ICE动车组修程
类别 A A B B B B 项目 L级检查 N级检查 IS510级检修 IS520级检修 IS530级检修 IS540级检修 走行里程|KM 2700 20000 60000 120000 240000 480000 检修时间 1.5h 2.5h 9.0h 9.0h 9.0h 11.0h

德国ICE1高速动车组重大脱轨事故

德国ICE1高速动车组重大脱轨事故
德国ICE1高速动车组重大脱轨事故
427出品 主讲:张瑶
德国ICE城际特快列车(英语:Inter City Express,是德国国铁 为迈向国际化所注册的英文名字,简称ICE,另外ICE亦被德国 国铁注册为商标),原本是以德国为中心的高速铁路系统及高 速铁路专用列车系列。由联邦教育及研究部门 (Bundesministerium für Bildung und Forschung)与位于波恩 的交通部联邦铁路局为首的领导团队,并以西门子为主的厂商 参与研发及制造,德国国铁(德语:Deutsche Bahn AG)所营 运。早在1980年代德国已经研究并开发ICE高速铁路系统及列 车,其服务范围除涵盖德国境内各主要大城外,还跨越邻近国 家行经多个城市。
时任下萨克森州州长的德国前总理格哈 德· 施罗德赴现场查看事故救援情况。
德 国 总 理 赫 尔 穆 特 · 科 尔 亲 临 现 场 指 导 救 援。
采用橡胶弹性车轮
在事故发生后,ICEl列车采用的橡胶弹性车轮首先受到公开质 疑。ICE1列车最早采用的是整体车轮(一个车轮结构,没有轮 箍)。经过长期运用以后发现,由于轮对磨损而形成的不圆度 产生干扰噪声,在运行时发出嗡嗡声响。于是在1992年3月被放 弃使用,改用橡胶弹性车轮。德国VSG交通技术公司生产ICEl列 车用的这种车轮。这种被命名为“Bochum 84”型车轮的生产至 VSG公司生产橡胶弹 今已超过6000个。 性车轮已有50年的历史,过去大量生 产的B054型车轮曾供城市铁路和有轨 电车使用。ICEl列车用的“ Bochum 84”车轮结构如图所示。这种车轮具 有多个扇形块组成的V型橡胶块,起 阻尼作用。原6cm厚的轮箍被压在具 有硬橡胶的轮心上,并用一个固定环 Bochum 84型橡胶弹性车轮 通过螺钉拧紧固定。

德国的高速铁路

德国的高速铁路

网友投稿 | 设为首页 | 加入收藏欢迎:guyuge 退出短消息用户中心我的标签搜索空间首页相册首页帮助上帝之眼谷歌地球上帝之眼谷歌地球论坛论坛 » 地球漫游-旅途新旅途新闻闻 » 欧洲 » 德国的高速铁路1/1页1跳转到页查看:3746帖子标题提aska 飞鸟个人空间相册2007-03-22 12:02| 只看楼主TOPaska 飞鸟2007-03-22 17:43| 只看楼主德国的高速的高速铁铁路帖子: 12144陨石: 85748组别: 版主举报 | 加入空间| 收藏| 引用| 回复| 1 #德国的高速的高速铁铁路德国高速铁路,称为ICE ,是InterCity Express(高速城际列车)的缩写。

■ ICE-V 为试验车,造于1985年,不久就创造了406.9km/h 的世界记录。

■ ICE 1 最早的一代ICE ,造于1991年。

以两台机车带10-12节车厢运行于德国连接瑞士和奥地利的线路,现在有约60列ICE1在运行,速度达280km/h 以上。

■ ICE 2 第二代ICE ,造于1996年,一台机车带七节车厢。

目前有约44列ICE2在运营,速度在280km/h 以上。

■ ICE 3 第三代ICE ,造于1997年。

在陡坡线路和国外,正常运行速度为300km/h ,TRANBBS 技术速度达330km/h 。

为此,50台非分离式机车正在制造,即运行时,机车在列车的一端。

■ ICE 4 ICE3的改进型,各种结构的细节正在研究中。

■ ICE 5 使用完全不同的技术的新车型(使用磁悬浮技术),用于汉堡-柏林磁悬浮线路,这条线路由德国铁路公司经营。

■ ICE 21 计划中的另一种快速列车,用于试验一系列新技术,如采用不同于现在ICE 的新型转向架。

但这项计划的财政尚未获批准,在未来五年内也许不会实现。

■ ICT 由ICE 派生的可倾式(摆式)列车,这种列车在传统线路上运行速度可达到230km/h 。

德国高速列车重大事故分析与启示

德国高速列车重大事故分析与启示

2、没有进行轮对超声探伤
定期对轮对进行超声检验可以防止车轮或轮箍断裂而发生重大事故 。德国铁路每年有上百万个车轮运行。据专业人士统计,每年大约只 有1—2个车轮失效。其主要原因是由于高速、重载引起踏面机械过载 ,常出现热裂纹、热淬硬和粘焊现象,造成踏面剥离,噪声加大等。
德国ICE1高速动车组重大脱轨事故原因
◆课后思考题
●思考题:通过对德国高速列车ICE1脱轨
重大事故的分析,结合4· 18第六次中国铁路第 六次大提速以及自己实际工作岗位谈谈如何注 重安全生产?
希望得到各个部门的支持
谢 谢!
德 国 高 速 列 车 脱 轨 重 大 事 故 分 析 与 启 示
高 速 铁 路 ——
德国高速列车ICE1脱轨重大事故 分析与启示
世界高速铁路之现状 事故详细过程 分析事故原因 经验教训与启示
世界高速铁路之现状
一、日本高速列车
100系
300系
400系
E1系
E2系
E3系
E4系
500系
700系
N700系
E2-1000型
800系
二 、法国高速列车
TGV-A型
TGV-TMST型
TGV-PBKA型
TGV-2N型
AGV型
三、德国高速列车
ICE-1型
ICE-3型
ICE-350型
四、意大利高速列车
ETR-500型
五、西班牙高速列车
AVE型
Talgo-350型
Talgo-350型
六、韩国高速列车
KTX型
图 Bochum 84型橡胶弹性车轮
德国ICE1高速动车组重大脱轨事故原因
事故是由于采用橡胶弹性车轮引起的,ICEl车轮轮箍断裂原因除了由于轮 箍表面裂纹外,还可能由轮箍内表面裂纹引起。这些轮对由于套装橡胶后,使 车轮刚度大为下降,在线路上滚动时总有些压扁,就象汽车的轮胎一样。在压 力的作用下轮箍内表面产生与橡胶块相分离的拉应力。由于轮箍不断被滚压, 就相当于对一种薄材料施以高负荷,而造成轮箍内表面折损,产生裂纹德国的 Frankhofer工作强度研究所对极端负荷下的轮箍进行了研究。研究证明轮箍裂 纹也能从内部形成。但遗憾的是,直至事故发生前还未有科学工作者对ICEl中 间拖车应用的Bochum 84车轮进行过这方而的研究。汉诺威大学测量和控制研 究所的F Hock教授认为,橡胶弹性车轮断裂可能是由于轮箍内侧折损所造成的 。对于ICEl列车导轮用的B084车轮滚动时产生弹性变形,在超过许用应力情况 下,理论上肯定会出现裂纹,并与轮箍厚度有关。ICEl列车轮箍允许磨损厚度 为30mm,而发生事故的断裂轮箍几乎已经达到规定的剩余厚度。

ICE-884高速列车脱轨事故

ICE-884高速列车脱轨事故

ICE-884高速列车脱轨事故ICE一884高速列车脱轨事故0陆译德国城际超高速列车是世界上速度最快的列车之一,以舒适,豪华,安全闻名于世.直到有一天,它以200km的时速脱离了轨道.在180a内.有101人不幸丧生这是历史上最严重的高速列车事故.1998年6月3日,凌晨5点47分.ICE-884城际特快列车从德国慕尼黑启程.ICE-884此次行程850km,中途停靠7站,目的地汉堡.这列列车有12节豪华车厢,400多名乘客.德国城际特快列车是德国这个以工程技术闻名的国家的一个杰作.它于1991年6月2日投入运营,一时间举国欢庆.此时柏林墙刚刚倒塌2年,先进的城际特快象征着统一德国的光明前景.德国城际列车的速度相当快,常规时速达到250km,大大缩短了旅程的时间.同时,它拥有先进的安全设施,包括加强铝制造的车架和计算机控制的车上监控系统.但速度和安全并非城际特快!重堂堡的所有卖点,它还非常豪华.车厢内配备了空调,座椅上设有耳机,可以选择收听音乐.有的车厢甚至安装了电视.它就像飞机的商务舱一样舒适豪华,这正是设计人员希望的效果.城际特快很快就受到了乘客的欢迎.投入运营2年后,每天都有6万5000人乘坐城际特快.它快速,舒适而且方便,从航空公司那里吸引来很多乘客.7年以来,它从未发生过致命事故.ICE-884停靠的第二站是纽伦堡.约尔格?迪特曼和他的妻子西格丽德以及6岁的儿子安德烈上车了,他们的位子是在列车前部的第一节车厢.他们要到海边去.上午10点56分.ICE-884已经运行5h了.再过40min,车上400名乘客就可以到达他们的目的地汉堡了.旅途中一切正常.意想不到的是,第一节车厢猛然发出一声巨响,约尔格-迪特曼眼看着一个金属板突然穿过他的妻子和儿子之间的那个扶手.巨大的金属板在车厢地板上戳出个大洞.听到这声巨响,第一节车厢的人都跳了起来,不知道发生了什么事情,但是,这之后一切又短暂地平静下来了,列车走得还很平稳,于是,大家又坐了下来.没有人把这当回事,更不知道灾难要来了.上午10点57分.受损的ICE-884仍在以200km的时速在乡间穿行.只有约尔格?迪特曼马上采取了行动.他领着妻儿逃离了事故车厢, 赶去告诉乘务员刚才看到的情况. 他在第三节车厢找到了列车长.但列车长告诉约尔格,根据公司规定,他必须先调查清楚事故,才有权命令采取紧急刹车.约尔格领着列车长回到第一节车厢.他们用了1rain时间.上午10点58分.载有400名乘客的ICE-884正以200km的时速向埃舍德镇飞驰而去.小镇居民埃丽卡?卡尔此时正和丈夫呆在家里喝咖啡.他们的房子就在一座路桥旁边,距离铁道只有20m远.只有列车上的约尔格?迪特曼知道,列车出现了严重问题.因为他跟列车长往回走的时候,列车开始左右摇摆,像人喝醉了酒一样, 他们在车厢里根本无法站稳.约尔格?迪特曼极力劝说列车长停下这趟列车ICE-884正以200km的时速逼近埃合德的路桥约尔格?迪特曼和列车长终于赶到第一节车厢,约尔格?迪特曼刚要给列车长指出受损的那个地方,事故就发生了.ICE-884脱轨了,朝着路桥直撞过去.上午10点59分.埃丽卡和她丈夫听到了响声,看见一辆城际特快列车就在他们家的前门旁边.列车的损伤情况非常严重.幸运的是,列车长,约尔格和他的家人都只受了一些表皮伤,他们从事故现场走了出来.然而,在1号车厢后面,另外100多名乘客却伤势严重.1l点5分.紧急救援人员赶到事故现场,看见列车车厢堆在一起,向上扭曲,堆了有五六米高,正好在那个堤坝顶部的位置整座混凝土路桥已经不见了,塌在了地上破坏情况相当严重,触目惊心. 这辆城际特快列车的8节车厢被挤成一节车厢的长度.数百名乘客仍然被困在废墟之中.上午11点25分.据初步估计,有40人死亡,另有40人重伤.下午1点45分.医疗人员已经在现场对87人进行了紧急救治,其中27名伤势严重的乘客被飞机送往了医院.但救援人员不清楚,还有多少人被困在这辆列车上.尽管找到幸存者的希望非常渺茫,救援人员仍坚持工作着.夜里.他们在废墟中找到两名列车乘务员的尸体.列车发生事故的时候,他们正在车上进行例行保养工作.事故发生3天后,救援工作终于结束了.101人死亡,105人受伤,这是历史上最为严重的高速列车事故.不可思议,德国科技的骄傲躺在了废墟之上事故发生几小时后,新闻记者对事故进行了简要的说明.认为是列车撞上了铁道上的一辆汽车……在清理现场过程中,调查人员在列车残骸下发现一辆被压扁的汽车,更加印证了这个说法.但随着进一步检查事故现场,越来越多的法医学证据和证人所说的情况相矛盾. 首先,第一节乘客车厢尽管发生了脱轨,但它并没有和其他车辆相撞的迹象.还有一点,列车前部的电力机车完好无损.调查人员推断,如果是其他车辆造成了这次事故,车头应该留有证据.但那辆汽车为什么会在列车残骸下面呢?找到这辆车的详细登记情况后,线索终于出现了.这辆车实际上是一辆服务车,是在这段铁路附近工作的铁路公司员工使用的,他们也成了这次事故的受害者,非常不幸.这两个人在桥下面工作的时候将车子停在了桥上.事实上,是列车撞击路桥导致这辆汽车坠落, 之后被埋在了列车的残骸下面.它跟这次事故根本没有什么关系.一个谜团解开了,罪魁祸首不是汽车,那是什么?第一条线索并非来自事故现场,而是6km开外的铁道上.调查人员在近4.8km远的地方发现了受损的铁轨……调查人员在第一节车厢又找到了一个证据.他们发现一段钢板插进了车厢的地板.调查人员意识到,射人约尔格?迪特曼所在车厢的那根巨大的钢板, 和插在第一节车厢地板上的钢板是同一根.但是它是从哪里来的呢?约尔格所在的小隔间正好在第一节车厢后轮的上方.对车轮进行进一步的检查后,调查人员取得了重大突破:第一节车厢其中一个车轮损伤严重,钢圈已经断了.调查人员得出结论,第一节车厢地板上的那根金属条实际上就是断裂开来的钢圈.它和车轮分离后,扎进了约尔格?迪特曼妻子和孩子中间的车厢地板.断裂的车轮有一部分变直了,正好挂在列车的下方.就这样,列车以200km的时!童塑堡豳||围隧e.rdOfI-Iist0ry速沿着轨道前进,这个车轮也被带着前进.断裂的轮缘一直在和铁轨发生摩擦,并溅起火星,正是这样,才造成距离事故现场接近6km处的铁轨受损.但是,失去一个车轮从技术上来讲,并不会导致先进的ICE-884出现如此重大的事故.由于列车在脱轨前还行进了6km,因此,一定还有其他技术故障引起这次灾难.调查人员把目光转向了埃舍德路桥前面的这段铁轨.他们在这里找到了新的关键性证据.铁轨的损伤表明,列车在距离路桥200m的地方就已经脱轨.此地恰是当地铁路支线穿过干线的地方. 有两组转辙器,可以把列车从干线转到支线.为了引导列车安全通过这些转辙器,还有铁轨导杆,也就是护轨.调查人员对脱轨地点的铁轨进行了搜查,结果有了重大发现.其中一条和钢板长度相当的护轨不见了,它被完全撕离了轨道.在第一节车厢仅仅几米外的走廊里,调查人员发现了那条失踪的护轨,把地板和天花板上戳出了大洞. 有了这个发现,他们就能把列车最后几分钟的情况串接起来了. _l旦!堡苎事故发生3.6s前,ICE-884在靠近埃舍德路桥的时候时速仍为200km,轮缘在不停地和铁轨发生摩擦.列车通过第一组转辙器时,轮缘的尾部铲起了护轨,护轨扎进了1号车厢的地板.就是这次大碰撞,导致第一节车厢后部的2个车轮脱轨了.但是,调查人员认为,ICE-884即便脱轨,也不应该造成埃舍德事故这么惨重的灾难.实际上,在很多脱轨事件中,列车会慢慢停下来,损失很小.调查人员重回事故现场,寻找线索.他们对紧挨路桥的第二组转辙器进行了检查,有了特别的发现. 有证据表明,在通过这组转辙器之后,ICE-884实际上开始在两组不同的铁轨——干线和支线匕行驶. 调查人员推断,事故发生1.44s前,也就是ICE-884经过第二组转辙器时,第一节车厢的2个脱轨轮子中的1个撞上转辙器并使其打开. 这意味着,第一节车厢之后的其他车厢被带错了轨道,开到了当地的支线而不是干线上.前面的电力机车还保持着200km的时速,但后面的车厢离开干线脱轨之后速度慢了下来,电力机车和列车其余部分的连接断开了. 就在这时,列车的紧急空气制动机自动打开.第一节车厢内的约尔格和列车长被气流抛起.这个时候,第一节车厢是在干线上,其他车厢则朝着支线驶过去了.但即使是这样,也不会造成最终的事故.事故发生1.44s前,ICE-884脱轨了,但本质上没有受到太大的损伤,车上的紧急空气制动机应该能让这趟列车安全地停下来.但实际情况并非如此,而且,从列车残骸挤压的情况来看,调查人员认定,这是一场非常离奇的事故.他们检查了埃舍德路桥的残骸,看是否跟这次事故有关.这座桥由混凝土柱子支撑,这些柱子距离铁轨约有2m远.车轮断裂约3miI'l后,ICE一884以200km的时速到达了埃舍德路桥. 电力机车和第一节,第二节车厢从桥下通过时并没有碰到大桥, 但是,在列车惯性作用下,第三节车厢径直朝大桥的柱子冲了过去. ICE-884撞上了埃舍德路桥.第三节车厢摧毁了这些柱子后,路桥开始倒塌.第四节车厢过去了,但从铁轨上弹起,冲进了附近的树丛中.第五节车厢经过正在坍塌的路桥下方时,被数吨混凝土击中, 后半部分完全被毁.路桥的废墟挡住了其余6节车厢,而此时,后电力机车正以近200km的时速,向着这片废墟冲了过去.在埃舍德事故中,共有101人丧生.看起来,这起事故是一连串悲剧的叠加——断裂的车轮,转辙器,路桥等等——它们共同制造了高速列车运行史上最大的一起灾祸.在接下来的调查当中,调查人员有了一个惊人的发现,证实这次事故原本可以避免.7年前,1991年6月2日,城际特快列车投入使用.这个最新技术项目的目标之一就是为乘客提供高水平,高质量的豪华旅途体验.列车采用了镇静钢车轮,即整体车轮.但不久,经营城际特快列车的德国铁路局便发现,这些车轮磨损存在技术问题.车轮磨损的方式非常奇怪,尤其是在列车高速运行的时候,噪音和震动情况更加严重,乘客在车厢里就能感觉到.这种情况在餐车里最明显,盘子会晃动,眼镜都会掉下来.德国铁路局需要解决这个问题.为了消除"餐厅的隆隆声",他们必须采取措施,保全城际特快列车平稳的名声. 2个月后,德国铁路局决定采用组合车轮代替原来的整体车轮. 传统的整体车轮又叫一片式车轮,由一块钢铁制成.但是组合车轮,或者叫"两片车轮",由一个外轮缘包着一个内车轮,中间还夹着橡胶,这种设计能够帮助减轻震动,使列车行驶更加平稳.1992年8月31日,新的064型组合车轮应用于城际特快列车,立刻改善了旅途质量,餐车上的锅碗瓢盆再也没有叮叮当当地乱响了. 初看起来,064型车轮似乎是个很大的胜利.直到其中一个车轮出现问题,并引发一连串可怕事件.最终酿成埃舍德列车事故..科学家们发现,这种车轮有促成事故发生的内在缺陷——轮缘断裂,其原因是金属疲劳.简单来说,当不停地重复一个动作时,就会发生金属疲劳,最终导致金属的某个薄弱点发生断裂. 在埃舍德事故中,车轮的轮缘就是这样断裂的.车轮转动的时候会轻微弯曲,因为支撑运动的列车要承受很大的重量.这些虽是小动作,但如果经常这样弯曲,使用到一定程度,就会因为金属疲劳导致车轮损坏.组合车轮的车轮和轮缘之间有层橡胶.相比整体车轮,柔软的橡胶能大大减小外侧轮缘的弯曲度.随着轮缘在使用中受到磨损,弯曲程度增大了.如果不进行彻底的检查,轮缘就可能被磨损得很薄,之后就会产生一道裂缝,并最终出现断裂,导致外面的轮缘和内轮分离,造成严重的后果.但金属疲劳造成的车轮断裂通常要几个月或者几年才产生,为什么德国铁路局的技术人员没能在日常检修中发现这个问题?事实证明,德国铁路局幕尼黑维护部门的工程师们对城际特快列车车轮进行安全检查时,使用的并不是精密金属疲劳监测设备,而是手电筒.它对检测出组合车轮轮缘内部的潜在裂缝毫无用处.然而,在埃舍德列车事故发生前l周,后来导致事故的车轮曾在3次自动化检测结果中被认定存在缺陷.随后,调查人员又发现,在4月份,也就是事故发生2个月前,列车长和其他列车员提出过8条意见,抱怨带动缺陷车轮的负重轮噪音过大, 并伴有震动.德国铁路局没有更换这个车轮.这种车轮已经使用了40年,但德国铁路局的组合车轮以前是用在速度最慢的铁路交通工具——有轨电车上的,之前从未在高速列车上使用过.1997年7月,也就是埃舍德列车事故发生前1年,德国汉诺威经营有轨电车网络的公司发现,组合车轮即使以24km的时速行驶,也会出现危险的金属疲劳裂缝.他们决定频繁更换组合车轮,确保不会因金属疲劳导致严重后果.这家电车公司联系其他使用组合车轮的铁路运营商,告知他们金属疲劳问题以及简单的解决办法.1997年秋,埃舍德事故发生前1个月,这家电车公司通知了德国铁路局.但德国铁路局称,他们从未出现过金属疲劳问题.调查人员开始置疑德国铁路局对新的064型组合车轮的检验步骤. 2002年8月8日,3名工程师接受了审判,罪名是过失杀人.34-人中,2X是德国铁路局的工程师,1人是车轮制造商BVV的员工.他们被控对引发事故的车轮进行的检查不够充分,犯有过失杀人和人身伤害罪.德国铁路局则置身事外,因为在德国,被告只能是个人,不能是公司. 84-月后,最终的审判公布.不再有人被判过失杀人,但法庭责令3名工程师每人交纳l万欧元的罚金.根据德国法律,如果没有实质犯罪动机,结果就会是无罪判决,用罚款作为折衷的办法.截至2002年11月,德国铁路局称,他们已经向事故死难者家属和幸存者支付了2500万欧元的赔偿金.德国铁路局撤掉了所有的064型组合车轮,重新换上整体车轮.德国铁路局的城际特快列车每年安全行驶数百万千米,这一高速交通工具在全球的受欢迎程度也越来越高.圈编辑林静一鱼咝互.立巫堡丌。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
湖南铁道职业技术学院电气工程系
高速列车与控制系统 德国高速铁路网
作为西北欧高速铁路网PBAK(巴黎-布鲁塞尔-科隆-阿姆斯特丹)
的一部分,科隆-亚琛区间由德国高铁负责建造和维护,并且构
造时速达到250km/h。其近期的目标为——在包括比利时和英 国境内的线路改造完成后,科隆至巴黎和伦敦的旅行时间分别 缩短为3小时45分和4小时15分。 在南部德国,法-德高铁的德国部分直至边境城市萨尔布吕肯的 线路已经在修建,而卡尔斯鲁厄-瑞士巴塞尔高铁也有部分线路 开始动工。 在东部德国,计划优先建造柏林-哈勒/莱比锡高铁和莱比锡-德 累斯顿高铁,设计速度为230km/h。
18
992 m 26 4.500 m 7
4
305 m 9 7.700 m 2
湖南铁道职业技术学院电气工程系
高速列车与控制系统 德国高速铁路网
德国高速铁路未来还将进一步得到发展和延伸,N-IN线只是N-
M计划的一部分,整个计划是纽伦堡和慕尼黑之间约为170km
的高速铁路,同样在建的还有HH-B线(汉堡-柏林),线路按 230km/h的标准建造,两个德国最大的百万人口都市间的旅行 城市有望从2小时15分缩短为1小时35分。 其他新建的高速铁路网被计划在莱茵/美因经济圈和莱茵/内卡经 济圈,这里的需求极为迫切,随着K-F高速线的通车和日益增多 的ICE列车,作为南北大动脉的法兰克福-曼海姆线已成为交通 瓶颈,而这个区域间的哈瑙-富尔达/维尔茨堡的铁路系统也面临 严重超负荷运作,因此高速新线的延伸迫在眉睫。
湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-T
在德国国铁列车列表中, ICE-T系统共有三种型号: 11列只有五辆乘客车厢的415型 32列有七辆乘客车厢的411型 28列在2004-2006年之间额外订制、有七辆乘客车厢的441.5型列车
湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-T
ICE-T是德国国铁411及415型铁路列车的代号。此系列是德国 城际列 车特快(Inter City Express)家族最新推出的列车。但与其他家族成员 不同的是, 它不是以速度为设计重点; 它是唯一拥有摆式技术的ICE列 车。它主要的服务区域是山区多弯的路线 。
湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-T
湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-S
速度测试 湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-S
ICE的试验车 湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-T
法兰 克福 中央 火车 站内 的 ICE-T
Hale Waihona Puke 湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-T
湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-2
湖南铁道职业技术学院电气工程系
车厢内部
高速列车与控制系统 ICE-2
湖南铁道职业技术学院电气工程系
餐车
高速列车与控制系统 ICE-3
湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-3
ICE的第三代,2000年正式投入运营。ICE-3对其先辈进行了根本性的
尔茨堡)、MA-S线(曼海姆-斯图加特);1998年通车的H-B线
(汉诺威-柏林);2002年通车的K-F线(科隆-法兰克福)以及 2006年通车的N-IN线(纽伦堡-因戈尔斯塔特)。
湖南铁道职业技术学院电气工程系
高速列车与控制系统 德国高速铁路网
H - WUE 通车日期 长度
MA - S
H-B 1998年9月 257 km
ICE-T采用合体列车设计。它不会行走高速路线。只行走已铺设了的 路线, 特别在地理上多弯、上落斜度大的山林区路线, ICE-T便可以表 现它独有的摆式技术。与其他家族成员一样, 它建了电力臂于车顶上, 属电力推动列车; 但它亦有一个为未铺设电缆地区设计成、采用柴油 推动的“双生兄弟” ICE-TD。 德国国铁的原形设计是在普通 InterCity列车上利用摆式技术, 并命名为IC-T。但是计划最终因市场策 略而与Siemens公司合作制成ICE家族列车, 并以“T”命名, 成为现在 的ICE-T。
湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-TD
运行于慕尼黑-苏黎世间的ICE-TD 湖南铁道职业技术学院电气工程系
湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-1
事故背景资料: 1998年6月3日。编号为884的ICE1型高速列车在汉挪威北部的伊斯 切得出轨,当时火车时速200公里。火车的大半撞在了横跨铁路的混 凝土大桥的柱子上。余下的两节车厢被桥的废墟掩埋。这次事故导 致100人死亡和88人受伤
了时速406.9公里的记录,在当时堪称世界第一。
1990年一台机车拖13辆车厢的ICE列车开始在乌兹堡到福尔兹之间的 高速铁路试运行,最高时速为310公里。
1991年汉诺威-乌兹堡间全长327公里和曼海姆-斯图加特107公里
高速铁路竣工,ICE高速列车开始进行商业运转,其最高营运时速可 达280 公里。
为ICE2型或者改成了火车头牵引的形式。最特别的是有一些日子里,
汉堡开出的一些车辆换成了法国TGV的Thalys。
湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-2
湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-2
ICE的第二代,1997年正式投入运营,仅有一辆动车及七个拖 车组成,ICE-2共有44列正式投入运营,运行速度280km/h。
湖南铁道职业技术学院电气工程系
高速列车与控制系统 莱茵河
中上游莱茵河河谷
是德国最长的河流,全长1320公里,从瑞士发源,流经瑞士、德国、 法国、荷兰四个国家。在德国境内有867公里。沿途风景最美的一段 在中游的莱茵河谷段,从德国的美因兹(Mainz)到科布伦茨 (Koblenz)间。为了保护自然风景的原貌,莱茵河河谷段没有架设 桥梁,往来两岸都靠轮渡。两岸风景有点像中国的三峡,但山没有三 峡的高、陡。沿河两岸山坡上遍布葡萄园,点缀着无数罗马时代的古 堡。欧洲还没有哪一段大河流域风光能象这一段50公里长的莱茵河中 游那样,荟萃了如此密集的、有几百年历史的自然与人文浑然一体的 景观。
高速列车与控制系统 ICE-3
透过驾驶室的玻璃幕墙,乘客可以切身感受到风驰电掣的速度 湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-3
简洁明快的驾驶控制面板 湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-3
ICE火车模型 湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-V
制造商 重量 轮子重量 总长度 座位数量
Siemens, Bombardier, Alstom 411型: 368 t BR 415: 273 t 约15,5 t 411型: 185米 415型: 133,5米 415型: 250 411型: 382/390 (zweite Bauserie)
最大速度
高速列车与控制系统
德国ICE高速列车
湖南铁道职业技术学院电气工程系
高速列车与控制系统
ICE的全称是Inter city Express,即城际快车。 德国的高速铁路利用了原有线路,所以火车平均速度不是很快。
德国铁道在1979年试制成第一辆ICE机车。
1982年德国高速铁路计划开始实施。 1985年首次试车,以317时速公里打破德国铁路记录,1988年创造
湖南铁道职业技术学院电气工程系
高速列车与控制系统 美因河
德国莱茵河右岸支流。由源出弗兰克侏罗山的红美因河和源出 菲希特尔山的白美因河在库尔姆巴赫附近汇流而成,在美因茨 注入莱茵河。长524公里。流域面积2.65万平方公里。河口年平 均流量170米3/秒。河口以上396公里可通航。有运河接通莱茵 河和多瑙河两大水系。河谷地带人口稠密。主要河港有维尔茨 堡、法兰克福。
K-F
N - IN
1991年6月 1991年6月 327 km 99 km
2002年8月 2006年5月 177 km 89 km
桥梁数量
桥梁最长跨度 隧道 隧道最长跨度 ICE站点
34
1682 m 63 10.780 m 5
6
1044 m 12 6.800 m 3
2
不详 1 不详 3 + 柏林市内 车站
湖南铁道职业技术学院电气工程系
高速列车与控制系统
湖南铁道职业技术学院电气工程系
高速列车与控制系统
湖南铁道职业技术学院电气工程系
高速列车与控制系统 德国高速铁路网
德国现有的高速铁路线(Schnellfahrstrecken,简称SFS)共 有五条,他们分别是1991年开始运营的H-WUE线(汉诺威-维
湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-V
ICE-V中的V = Versuch = Experiment,试验的意思。德国于 1985年试验成功了ICE-V,该车由前后各一辆动车及中间3辆拖 车组成,于1988年5月在汉诺威-维尔兹堡之间进行了运行试验, 速度达到了406.9km/h。
湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-1
事故之后,所有的ICE1和ICE2型高速列车时速都降到160公里,直
到调查结束。所有的ICE1型车的车轴都换成了原来的(刚出厂)的
样子。ICE1重新编组,每组车辆数目降到了只有8节中间车厢。从 事故发生后到1998年7月1日,许多ICE1高速火车停止运营,机车改
湖南铁道职业技术学院电气工程系
高速列车与控制系统
湖南铁道职业技术学院电气工程系
高速列车与控制系统 ICE-1
