电子计数器的基本测量功能
51单片机的电子计数器
基于51单片机的电子计数器一．什么是电子计数器？电子计数器是利用数字电路技术数出给定时间内所通过的脉冲数并显示计数结果的数字化仪器。
二．基本组成：电子计数器主要由输入电路、比较电路、时间基准电路、控制电路和计数显示电路等部分组成。
1.输入电路：电子计数器的输入电路主要有三个作用，一是阻抗变换，二是电压放大，三是整形，所以它有三个组成部分。
阻抗变换的目的是通过提高输入端的阻抗来减小对被测信号源的分流，常用晶体管射极跟随器或场效应管源极跟随器来实现。
电压放大采用输入放大器，它们除需具有一定的放大倍数外，还需要有较宽的通频带，以保证电子计数器有一定的灵敏度和测量范围。
整形电路的作用是对被测量整形，使输至比较电路入口的波形规整化，成为前、后沿较陡的矩形脉冲，以保证计数电路能被可靠地触发，整形电路常用施密特触发器来实现。
2.比较电路：电子计数器的比较电路是由一个与门电路来实现被测信号（如频率）与标准时间信号的比较的。
3.时间基准电路（时基电路）：电子计数器是用比较法进行测量的，也就是将被测信号与一系列标准时间信号进行比较。
4.控制电路：控制电路是电子计数器的指挥系统，在控制电路所送出的各种控制信号的指挥下，协调计数器各单元电路的工作。
5.计数显示电路：电子计数器的计数电路是对来自闸门的脉冲个数／N进行计数，并将计数结果用数字显示出来的仪器。
为了提高计数器的测量速度，并使每一次测得的数据段相对稳定地显示出来，常在计数电路后加上寄存器，用来暂时寄存测量所得的数据。
6.自校：自校是电子计数器对其内部基准信号源进行测量的一种功能，可借以检查自身的逻辑功能是否正常。
三．如何实现？实现计数功能，比较方便的办法是利用单片机内部的定时/计数器。
也可以采用下面三种方法：1.采用时基电路计数：例如采用555电路，外接必要的元器件（电阻和电容），即可构成硬件电路。
但不可编程。
2.采用可编程芯片计数：这种定时芯片的定时值及定时范围很容易用软件来确定和修改，此种芯片定时功能强，使用灵活。
电子测量技术作业答案3
正确答案：说法正确 解答参考：
14. 直流双电桥用于中值电阻的精密测量。 你选择的答案： 未选择 [错误] 正确答案：说法错误 解答参考：
15. 直流双电桥用于精密测量大电阻。 你选择的答案： 未选择 [错误] 正确答案：说法错误 解答参考：
16. 电桥的收敛性越好，表明其达到平衡的速度越慢。 你选择的答案： 未选择 [错误] 正确答案：说法错误 解答参考：
二、不定项选择题(有不定个选项正确，共2道小题) 10. 下列哪些参数是阻抗测量的范畴？ [不选全或者选错，不算完成]
(A) 电阻 (B) 电感 (C) 电容 (D) 品质因数 (E) 损耗因数
你选择的答案： 未选择 [错误] 正确答案：A B C D E 解答参考：
11. 通用电子计数器包括 [不选全或者选错，不算完成] (A) 时基信号产生电路 (B) A输入通道和B输入通道 (C) 主门电路 (D) 控制电路 (E) 计数及显示电路
你选择的答案： 未选择 [错误] 正确答案：D 解答参考：
6. 采用电子计数器直接测频，不管计数量N为何值，最大的量化绝对误 差总是等于( )。
(A) ＋1个计数单位 (B) －1个计数单位 (C) ±1个计数单位 (D) N个计数单位 你选择的答案： 未选择 [错误] 正确答案：C 解答参考：
7. 在用计数式频率计测量频率比N=fA/fB时，选用的门控信号由( )产生。 (A) fA信号放大整形后的信号 (B) fB信号放大整形后的信号 (C) 晶体振荡器产生的信号 (D) 晶体振荡器产生的信号分频后的信号
你选择的答案： 未选择 [错误] 正确答案：A B C D E 解答参考：
三、判断题(判断正误，共9道小题) 12. 在直流单电桥中，电源与指零仪互换位置，电桥平衡状态不变。 你选择的答案： 未选择 [错误] 正确答案：说法正确 解答参考：
什么是电子电路中的计数器
什么是电子电路中的计数器电子电路中的计数器是一种重要的数字电路元件，用于记录输入脉冲信号的个数，并将结果以数字形式输出。
计数器常见于各种电子设备中，如时钟、计时器、计步器等。
本文将介绍电子电路中的计数器的基本原理、分类以及应用。
一、计数器的原理计数器的原理基于时钟信号和触发器的工作特性。
计数器的核心是一组触发器，通过连接触发器的输入和输出，以及时钟信号的输入，实现输入脉冲计数的功能。
当计数器接收到一个时钟信号时，触发器状态会根据输入信号的变化而改变，从而实现计数功能。
计数器有两个基本状态：复位状态和计数状态。
在复位状态下，计数器的值被清零；在计数状态下，计数器会根据输入信号的个数自动增加。
二、计数器的分类计数器可以按照不同的标准进行分类。
常见的分类方式有以下几种：1.同步计数器与异步计数器同步计数器是指各个触发器的时钟输入信号完全相同，所有触发器在同一个时钟脉冲上沿同时工作。
异步计数器则是各个触发器的时钟输入信号相互独立，触发器在不同的时钟脉冲上沿工作。
同步计数器的优点是工作稳定，同步性好，适用于频率较高的计数器应用；异步计数器则适用于频率较低的计数器应用。
2.二进制计数器与十进制计数器二进制计数器是指计数器的输出以二进制形式表示，十进制计数器则是指计数器的输出以十进制形式表示。
二进制计数器的输出位数通常是2的幂次，而十进制计数器的输出位数通常是10的幂次。
3.向上计数器与向下计数器向上计数器在计数过程中，计数值依次递增；向下计数器则是计数值依次递减。
向上计数器和向下计数器可以通过加法和减法电路实现。
三、计数器的应用计数器在各种电子设备中有广泛的应用。
以下列举了一些常见的计数器应用：1.时钟和计时器计数器常见于时钟和计时器电路中。
通过使用计数器，可以实现各种时间间隔的测量和记录。
例如，计数器可以用于显示秒、分钟、小时等时间单位，或者用于精确计时和定时功能。
2.频率测量计数器可以用于测量输入信号的频率。
《电子测量技术与应用项目》思考与练习答案4-6
石英晶振
分频 或倍频
主门
十进电子计 数器 门控信号
Ｔx B输入 Ｔ
x
脉冲形成 电路
门控电 路
基本原理为： 被测信号从 B 输入端输入，经脉冲形成电路的放大整形变成方波，加到主门门控信号；同时，晶振产 生的标准信号（又称时标信号）经分频或倍频后送到主门作为计数脉冲。计数器对门控信号作用期间通过 时标信号进行计数。若计数器读数为 N，标准时标信号周期为 To，则被测周期 Tx=N To。 二者的区别：测频时被测信号经变换后作为计数脉冲，石英晶振产生的信号作为时间间隔控制闸门。 测周时被测信号经变换后作为时间间隔控制闸门，石英晶振产生的信号经变换后作为计数脉冲。 4. 时标信号和时基信号的特点与区别？ 答：测量周期时标准时间信号（晶振）经过放大整形和倍频电路，送入 A 通道，用作测周期时的计数 脉冲，称为时标信号。 测量频率时标准时间信号（晶振）经过放大整形和一系列分频，送入 B 通道，用作控制门控电路的信
fi
÷N1
f1
混频
f0 =f2 - f1
÷N2 PD LPF VCO
f2
÷N3
图 4-27
习题 9 图
N3 N 1 1 ) fi 。 fi − fi = ( 3 − N2 N1 N 2 N1
解： f i ÷ N 2 = f 2 ÷ N 3 ，又有 f 1 = f i ÷ N 1 ，则 f 0 = f 2 − f 1 =
fi
PD1
LPF1
VCO1
f01
固定分频器 ÷M f 01′
可编程分频 器 ÷N1
PD3 VCO2
பைடு நூலகம்
LPF3 VCO3
f0
PD2
LPF2
计数器及其应用
计数器及其应用1. 什么是计数器？计数器是一种用于计数的工具或设备，用于记录事件发生的次数。
在计算机科学中，计数器是一种特殊的寄存器，用于存储和跟踪特定事件的次数或周期的数量。
计数器一般具有以下特点：•由一组二进制位组成，可以用来表示不同的数字。
•可以递增或递减，根据特定条件进行操作。
•可以设置初始值和最大值。
•可以实现快速计数和重置操作。
在计算机领域，计数器是广泛应用于各种场景的重要元素，特别是在数字逻辑和计算机体系结构中。
此外，计数器也被广泛用于实现诸如时序控制、数据传输、定时器和性能分析等功能。
2. 计数器的应用计数器可以应用于许多领域和场景中。
下面介绍几个常见的计数器应用：2.1 计时器计时器是最常见的计数器应用之一，用于测量事件的时间间隔。
计时器可以用来实现定时器、秒表、计算程序运行时间等功能。
当计时器开始计数时，计数器会递增，当计时器停止时，计时器会停止递增。
计时器通常使用时钟信号来驱动计数操作。
2.2 程序计数器在计算机体系结构中，程序计数器是一种具有特殊功能的计数器。
它用于跟踪程序中的指令位置，即当前执行的指令的地址。
程序计数器一般存储在CPU中，并且在每个时钟周期内自动递增。
程序计数器在处理器中起着非常重要的作用，特别是在实现分支指令和循环指令时。
2.3 性能计数器性能计数器是用于衡量计算机系统或程序性能的计数器。
它们可以统计各种硬件事件的数量，如指令执行周期、缓存命中率、TLP（事务级并行度）等。
性能计数器可以帮助开发人员分析程序的性能瓶颈，并针对性地进行优化。
2.4 电子计数器电子计数器是一种电子设备，用于进行数字计数。
它们通常由数字显示屏、按键和计数逻辑电路组成。
电子计数器可用于各种应用，如物料计数、步行计数、车辆流量监测等。
电子计数器具有高精度、快速计数和可靠性等优势。
3. Markdown文本格式Markdown是一种轻量级的标记语言，用于简单而高效地编写文档。
它使用简单的标记符号来表示文本的样式和结构，可以转换为HTML、PDF等多种格式。

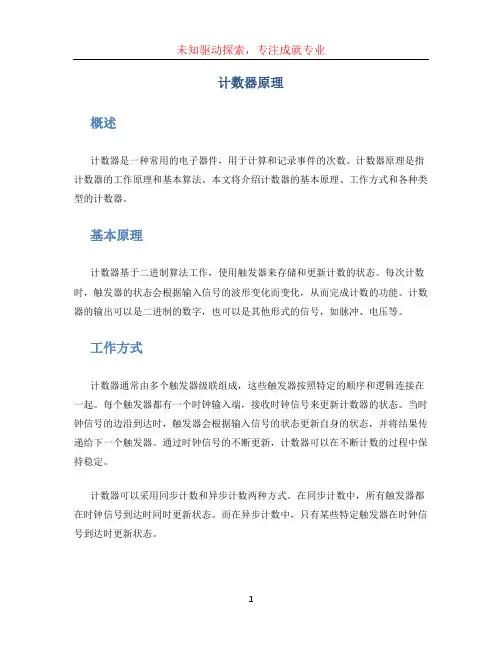

计数器原理(1)
计数器原理概述计数器是一种常用的电子器件，用于计算和记录事件的次数。
计数器原理是指计数器的工作原理和基本算法。
本文将介绍计数器的基本原理、工作方式和各种类型的计数器。
基本原理计数器基于二进制算法工作，使用触发器来存储和更新计数的状态。
每次计数时，触发器的状态会根据输入信号的波形变化而变化，从而完成计数的功能。
计数器的输出可以是二进制的数字，也可以是其他形式的信号，如脉冲、电压等。
工作方式计数器通常由多个触发器级联组成，这些触发器按照特定的顺序和逻辑连接在一起。
每个触发器都有一个时钟输入端，接收时钟信号来更新计数器的状态。
当时钟信号的边沿到达时，触发器会根据输入信号的状态更新自身的状态，并将结果传递给下一个触发器。
通过时钟信号的不断更新，计数器可以在不断计数的过程中保持稳定。
计数器可以采用同步计数和异步计数两种方式。
在同步计数中，所有触发器都在时钟信号到达时同时更新状态。
而在异步计数中，只有某些特定触发器在时钟信号到达时更新状态。
计数器类型计数器可以按照不同的标准和逻辑实现方式进行分类。
以下是几种常见的计数器类型：同步二进制计数器（Synchronous Binary Counter）同步二进制计数器是一种最简单和最常见的计数器类型。
它由多个触发器级联组成，每个触发器都有两个输出，其中一个输出连接到下一个触发器的时钟输入端，另一个输出则作为计数器的输出。
在时钟信号的作用下，触发器按照二进制正向顺序依次计数。
同步BCD计数器（Synchronous BCD Counter）同步BCD计数器是一种十进制计数器，可以在时钟信号的作用下，按照十进制顺序从0到9循环计数。
它由多个触发器级联组成，每个触发器都代表一个十进制位。
递减计数器（Down Counter）递减计数器是一种可以递减计数的计数器。
它由同步二进制计数器与逻辑电路组成，逻辑电路通常用于确定递减计数的条件。
可预设计数器（Presettable Counter）可预设计数器是一种可以预设初始计数值的计数器。
计数器的基本功能
计数器的基本功能计数器是一种常用的数字电路，它能够对输入的脉冲信号进行计数，并将计数结果输出。
在数字电路中，计数器是非常重要的组成部分，它可以应用于各种场合，如频率测量、定时、编码、解码等。
一、计数器的基本概念计数器是一种数字电路，它可以对输入的脉冲信号进行计数，并将计数结果输出。
在数字电路中，计数器通常由触发器、门电路和逻辑运算电路等组成。
二、计数器的工作原理1.触发器触发器是计数器中最基本的元件之一。
它能够存储一个二进制位的值，并且可以根据时钟信号进行状态转换。
在计数器中，通常使用D触发器或JK触发器。
2.门电路门电路是指与门、或门、非门等逻辑门组成的电路。
在计数器中，门电路主要用于控制输入脉冲信号和时钟信号。
3.逻辑运算电路逻辑运算电路主要用于实现复杂的逻辑运算功能。
在计数器中，常见的逻辑运算包括加法和减法运算。
三、计数器类型1.同步计数器同步计数器是指所有触发器在同一时钟信号的作用下进行状态转换。
这种计数器具有较高的稳定性和精度，但需要使用更多的触发器。
2.异步计数器异步计数器是指不同触发器在不同时钟信号的作用下进行状态转换。
这种计数器具有较低的稳定性和精度，但可以使用较少的触发器。
3.可逆计数器可逆计数器是指可以实现正向和反向计数的计数器。
这种计数器通常采用JK触发器实现。
四、计数器应用1.频率测量在电子工程中，频率是一个非常重要的参数。
通过使用计数器，可以测量输入信号的频率，并将其转化为数字形式输出。
2.定时在数字系统中，定时是非常重要的功能之一。
通过使用计数器，可以实现各种复杂的定时功能。
3.编码和解码在数字系统中，编码和解码是非常重要的功能之一。
通过使用计数器，可以实现各种复杂的编码和解码功能。
五、总结综上所述，计数器是数字电路中非常重要且广泛应用的组成部分。
它能够对输入脉冲信号进行计数，并将计数结果输出。
在数字系统中，计数器具有非常重要的作用，如频率测量、定时、编码和解码等。
因此，学习和掌握计数器的基本原理和应用是非常有必要的。
如何正确使用电子电路中的计数器
如何正确使用电子电路中的计数器在电子电路中，计数器是一种常用的组件，用于记录和显示特定事件或信号的次数。
它能够进行数字计数，并在达到特定条件时输出相应的信号。
本文将介绍如何正确使用电子电路中的计数器。
一、计数器的基本原理计数器由一系列的触发器和逻辑门构成，触发器用于存储和传递信号，逻辑门用于控制信号的流动和处理。
计数器可以实现二进制、十进制或其他进制的计数。
二、计数器的工作模式计数器可分为同步计数器和异步计数器两种模式。
同步计数器是指在时钟信号的控制下进行计数，所有触发器在同一时刻进行状态存储和信号传递；异步计数器则每个触发器以独立的方式进行状态变化。
常见的同步计数器有JK触发器计数器、D触发器计数器等。
三、计数器的应用场景1. 频率测量：利用计数器可以测量信号的周期或频率。
通过统计信号上升沿或下降沿的次数，可以计算出信号的周期或频率。
2. 时序控制：计数器可以在特定条件下控制电路的启停、切换等功能。
例如，可以利用计数器控制数字钟、计时器和定时器等设备。
3. 程序控制：计数器可以用于编程控制中的循环和跳转等功能。
在程序设计中，可以通过计数器的增减操作实现循环执行和条件判断。
四、正确使用计数器的注意事项1. 选择合适的计数器：根据具体需求选择适合的计数器型号和工作模式。
不同的计数器具有不同的功能和特性，需要根据具体应用场景进行选择。
2. 确定计数器的位数：根据需要计数的范围确定计数器的位数，防止溢出和误差。
3. 设置初始值和计数步长：根据实际需求设置计数器的初始值和计数步长，确保计数器在正确的范围内工作。
4. 时钟信号的稳定性：计数器的工作需要稳定的时钟信号，因此要保证时钟信号的稳定性和准确性。
5. 输入和输出电平的匹配：计数器的输入和输出需匹配电路中其他部分的电平要求，避免电平不匹配导致的误差和故障。
6. 注意异步计数器的触发：异步计数器在进行计数时需要注意触发器状态的正确切换，以避免计数错误。
频稳测试仪对通用计数器的检定方案
频率稳定度测试
当完成一次短期频率稳定度（τ＝1s）测试后，给出 下述显示：
上述显示中，表明被测频率源 输出信号的频率稳定度（取样 时间τ＝1s时）为6.6×10—12/1s。
频率准确度
频率准确度是指移动台在工作频段范围内输出频率 与标称频率的偏差。
对于通用计数器的主要性能检定主要是对频率稳 定度和频率准确度的测定。
通用计数器的测定仪器
根据国家检定规程对有关频标特性测试的规定，我 公司精心设计、自行研发生产了一款频率标准信号 时域测量比对仪器，采用差拍法原理实现阿伦方差 的测量，对输入的频率标准信号的频率确度
当为下述显示时：
则表明被测频率源的频率低于参考输入频 率源的频率。
取样时间和取样次数的选择
频稳测试仪处于短期频率稳定度测试时，取样时间有0.01s、0.1s、1s、10s四种，可 根据需要选择按动前面板上不同的取样时间按键即可（如图）
在频稳测试仪处于短期频率稳定 度测试时，操作者可根据需要选 择取样次数，本机取样次数有50 和100两种；在测试过程中，如 果需要，按动前面板上“组数选 择”键。
频稳测试仪的使用与操作
通电工作
然后继续进入如下界面：
表征默认为短期稳定测量（取样时间1秒，取样次数 为50），此时按“启动”键，进入测量，给出下述 显示：
频稳测试仪的使用与操作
通电工作
短期频率稳定度（阿仑方差）测试，取样时间为1秒 （τ＝1s），取样次数为50。此时前面板上“1s”、 “σ”、“50”三个指示灯亮，如下图：
通用计数器测定原理
通用计数器是一种具有多种测量功能，多种用途的电子 计数器，它可以测量频率，周期，时间间隔，频率比， 累加计数，计时等，配上相应插件还可以测相位，电压 等
E312A型通用电子计数器的使用
E312A型通用电子计数器的使用电子计数器测量频率、周期及时间间隔等的工作原理是相似的，所用主要部件也基本相同。
因此，一般都制成通用仪器，使用这种通用仪器，可以很方便地测量信号的频率、周期、时间间隔、脉冲宽度、频率比等，若配置必要的插件，还可用来测量信号的相位、电压等。
如图1所示为E312A型通用电子计数器面板图，其面板上各旋钮的功能和使用方法如下。
图1 E312A型通用电子计数器面板图（1）备旋钮的名称和作用①电源开关1。
将开关键拉下电源接通，仪器可以开始工作。
②复原键2。
每按一下复原键便可产生一次人工复原信号。
③功能选择模块3。
功能选择模块由一个3位拨动开关和5个按键开关组成。
当拨动开关处于右边位置时，整机执行自校功能，显示10MHz的时钟频率，位数随间门时间的不同而不同；当拨动开关处于左边位置时，可将拨动前测得的数据一直保持显示不变，当拨动开关处于上述两个位置时，5个按键开关失去作用；当拨动开关处于中间位置时，整机的功能由5个按键开关的位置决定，5个按键开关可完成6种功能的选择；当5个按键依次按下时，将依次完成频率、周期、时间间隔的测量及计数等功能。
5个按键开关之间为互锁关系，即只能按下其中的一个；当5个按键全部弹出时，仪器可进行频率比的测量。
④闸门选择模块4。
闸门选择模块是由3个按键开关构成的，可有4挡闸门时间和相应的4种倍乘供选择,至于是闸门时间还是倍乘，应结合功能选择而定，如进行频率测量和自校时应选择闸门时间，进行周期和时间测量时则选择倍乘。
⑤闸门指示5。
当闸门开启后，发光二极管即发光（红色）。
⑥晶振指示6。
绿色发光二极管发光，表示晶振电源接通。
⑦显示器7。
显示器为8位7段LED显示，小数点自动定位。
⑧单位指示8。
有4种单位指示。
频率测量用kHz或Hz（Hz供功能扩展用）；时间测量用μS；电压测量用V（供扩展用）。
⑨A输入插座9。
此插座用来输入频率、周期测量的被测信号；时间间隔测量的启动信号；A／S测量时的A信号。
通用电子计数器试行检定规程
通用电子计数器试行检定规程JJG 349-84Verification Regulation of Universal Electronic Counter本检定规程经国家计量局于1984年4月23日批准，并自1985年1月1日起施行。
归口单位：上海市测试技术研究所起草单位：上海市测试技术研究所本规程技术条文由起草单位负责解释。
本规程主要起草人：袁玲娣(上海市测试技术研究所)朱根富(上海市测试技术研究所)参加起草人：孙鸣生(上海市测试技术研究所)胡新国(上海市测试技术研究所)张秀珍(上海市测试技术研究所)通用电子计数器试行检定规程本规程适用于新生产、使用中和修理后的频率测量上限在300MHZ以下的“通用电子计数器”(以下简称计数器)的检定。
其它类型的计数器可参照本规程进行检定。
一、概述1 计数器的基本功能是直接测量频率、周期和时间间隔。
它的基本工作原理是以适当的逻辑电路使计数器在预定的标准时间内累计待测输入信号，或在待测时间间隔内累计标准时间信号的个数，进行频率、周期和时间间隔的测量。
二、技术要求2 计数器分以下四种A.1MHZ通用计数器B.10MHZ通用计数器C.100MHZ通用计数器D.300MHZ通用计数器3 频率测量3.1 测量范围应符合表1规定3.2 测量误差表14 周期测量4.1 测量范围应符合表2规定表24.2 测量误差计数器输入信噪比为40dB的正弦信号时，触发误差≤0.3%。
5 时间间隔测量5.1 测量范围应符合表3规定5.2 测量误差表36 输入特性6.1 频率测量输入端的输入幅度应符合表4规定表46.2 周期测量和时间间隔测量输入端6.2.1 输入灵敏度正弦波≤300mV脉冲波(峰值)≤1V6.2.2 最大输入电压(在未加衰减器的情况下)正弦波应允许输入5V电压。
脉冲波应允许输入15V电压。
7 输入波适应性各种计数器应能适应调幅度为30%的输入信号(其包络谷值应满足输入灵敏度)。
LC4H 电子计数器 说明书
存储器
触
触点排列
点
触点电阻(初始值)
触点材料
寿 命
机械(触点)
电气(触点)
允许工作电压范围
电
气 性
击穿电压(初始值)
能
绝缘电阻(初始值)
温度升高
机
抗破坏性振动能力
械 性
抗功能性振动能力
能
抗破坏性冲击能力
抗功能性冲击能力
工
环境温度
作 条
环境湿度
件
大气压力
波纹系数
连接
保护结构
4位显示型 －999～9999(－3位～＋4位)(0～9999用于设定) 6位显示型 －99999～999999(－5位～＋6位)(0～999999用于设定)
订购编号
AEL5137 AEL5117 AEL5187 AEL5130 AEL5110 AEL5180 AEL5131 AEL5111 AEL5181 AEL5127 AEL5107 AEL5177 AEL5120 AEL5100 AEL5170 AEL5121 AEL5101 AEL5171 AEL5337 AEL5317 AEL5387 AEL5330 AEL5310 AEL5380 AEL5331 AEL5311 AEL5381 AEL5327 AEL5307 AEL5377 AEL5320 AEL5300 AEL5370 AEL5321 AEL5301 AEL5371
LC4H 电子计数器(DIN □ 48)
LC4H 电子计数器
显示鲜明、易读 使用方便，操作容易，设定简单
与时代同步的计数器，符合CE标准。
■特点
AEL51系列(4位显示)
AEL53系列(6位显示)
引线型
螺钉端子型
E312A型通用频率计数器
E312A型通用频率计数器通用计数器及其应用电子计数器是一种多功能的电子测量仪器。
它利用电子学的方法测出一定时间内输入的脉冲数目，并将结果以数字形式显示出来。
通常电子计数器按照它的功能可分为以下三类：1）通用型计数器通常指多功能计数器。
它可以用作测量频率、频率比、周期、时间间隔和递增计数等，例如配上适度的插件，还可以测量增益、电压等电量。
2）频率计数器其功能为测频和计数。
测频范围很宽，在高频和微波范围内的计数器均属于此类。
3）排序计数器具有微处理器、具备排序功能。
它除具备计数器功能外，还能够展开数学运算、解比较复杂的方程式，能够靠程控展开测量、排序和表明等全部工作。
计数及显示单元输入通道a测频累加计数测时间测量功能开关主门(信号门)十进制计数器显示器输入通道b人工触发门控双稳触发器复零脉冲发生器记忆控制控制单元闸门时间选择1mhz晶振倍频器分频器时标选择时基产生与变换单元图7-1通用电子计数器方框图一、通用型电子计数器的基本共同组成电子计数器的基本组成原理方框图见图7-1。
这是一种通用多功能电子计数器。
电路由a、b输入通道、时基产生与变换单元、主门、控制单元、计数及显示单元等组成。
电子计数器的基本功能是频率测量和时间测量，但测量频率和测量时间时，加到主门和控制单元的信号源不同，测量功能的转换由开关来操纵。
累加计数时，加到控制单元的信号则由人工控制。
至于计数器的其它测量功能，如频率比测量、周期测量等则是基本功能的扩展。
（一）a、b输入通道输出地下通道回赠的信号，经过主门步入计数电路，它就是计数电路的引爆脉冲源。
为了确保计数电路恰当工作，建议该信号具备一定的波形、极性和适度的幅度，但输出被测信号的幅度相同，波形也多种多样，必须利用输出地下通道对信号展开压缩、整形，并使其转换为合乎主门要求的计数脉冲信号。
输入通道共有两路。
由于两个通道在测试中的作用不同，也各有其特点。
a输出地下通道就是计数脉冲信号的输出电路。
电子测量仪器复习资料
一、填空题1、电子测量是泛指以电子技术为基本手段的一种测量技术，它是测量领域的主要组成部分。
电子测量仪器的主要功能是：转换、传输和显示功能。
在进行非电量测量时，可以通过传感器将非电量变换为电量后再进行测量2、按照测量手段分类，测量的方法有直接测量、间接测量、组合测量等，电压表测量电压属于直接测量法；伏安法测量电阻属于间接测量法。
3、某台电流表的修正值由以下表格给出，求示值分别为0.4mA和0.8mA时的实际值各为多少4、测量两个频率值：f 1=1000Hz，f 2=100000Hz,得绝对误差分别为△ f 1 =1Hz，△ f 2=10Hz，一次测量误差较小（绝对误差来衡量），二次的测量准确度高些（用相对误差来衡量）。
5、电工仪表就是按引用误差γmm之值进行分级的。
我国电工仪表共分七级：0.1，0.2，0.5，1.0，1.5，2.5及5.0。
如果仪表为S级，则说明该仪表的最大引用误差不超过 0.1% 。
因此，在使用这类仪表测量时，应选择适当的量程，使示值尽可能接近于满度值，指针最好能偏转在不小于满度值 2/3 以上的区域6、将下列数据舍入保留三位有效数字：遵循奇进偶不进原则16.43 →16.4 (0.03<0.1/2=0.05,舍去)16.46 →16.5 (0.06>0.1/2=0.05,舍去且往前位增1)16.35 →16.4 (0.05=0.1/2,3为奇数，舍去且往前位增1)16.45 →16.4 (0.05=0.1/2,4为偶数，舍去)16.4501 →16.5(0.0501>0.1/2=0.05，向前进一)7、信号源按照调制方式分类可分为调频、调幅、调相、脉冲调制8、低频信号发生器又称为音频信号发生器，用于产生1Hz~1MHz 的低频正弦信号、方波信号等。
其主振器常用RC文氏桥式振荡器。
其振荡频率为20Hz~1MHz 。
8、高频信号源主要包括主振器、缓冲级、调制级输出级等，主振器是信号源的核心，一般采用正弦调制，其振荡频率为100KHz~35MHz9、函数信号发生器是一种能够产生正弦波、方波、三角波等函数波形的仪器。
电路中的计数器有哪些常见应用
电路中的计数器有哪些常见应用计数器是一种常见的电子元器件，在电路中有许多应用。
本文将介绍一些常见的计数器应用，包括时序测量、频率分析、序列产生器和事件计数等。
1. 时序测量计数器可以用于测量时间和时序。
通过将计数器与时钟信号连接，可以精确地测量过程的时间长度。
例如，在数字信号处理中，计数器可用于测量两个事件之间的时间差。
此外，计数器还可以用于测量脉冲持续时间、周期和延迟等参数。
2. 频率分析计数器也广泛应用于频率分析。
通过将计数器与频率源相连，可以实时测量信号的频率。
这对于无线通信系统、音频处理和振动分析等领域来说非常重要。
通过统计某一时间段内信号发生的次数，可以计算出信号的频率，并用于进一步的分析和处理。
3. 序列产生器计数器可以用作序列产生器，用于生成各种数字序列。
例如，二进制计数器可以生成从0到2^n-1的数值序列，这对于控制逻辑和状态机设计非常有用。
计数器还可以用于生成不同进制的序列，如十进制、十六进制或BCD码等。
序列产生器在数字系统的设计中起到重要作用，可用于产生时钟、地址、控制信号等。
4. 事件计数计数器常用于事件计数，如测量信号的脉冲数量或触发事件的总数。
例如，在计步器、计数器和起重机等设备中，计数器可以用于记录特定事件的数量。
计数器的数字输出可以实时显示所计数的事件数量，方便用户进行观察和管理。
总结：计数器在电路中有着广泛的应用，包括时序测量、频率分析、序列产生器和事件计数等。
它们可以帮助我们测量时间、分析频率、生成数字序列，以及计数各种事件。
计数器在数字系统和电子设备中起到重要的作用，为我们提供了有效的计量和控制手段。
电路中的计数器认识计数器的功能和应用场景
电路中的计数器认识计数器的功能和应用场景电路中的计数器：认识计数器的功能和应用场景计数器作为数字电路中常见的组件，广泛应用于各种电子设备和系统中。
它的功能是根据输入信号的变化，按照一定规律进行计数，并输出相应的计数结果。
本文将介绍计数器的基本工作原理、分类和应用场景。
一、计数器的基本工作原理计数器是一种特殊的触发器电路，它具有记忆功能。
计数器根据时钟信号的输入以及触发条件的满足与否来进行计数，并通过输出信号来表示计数结果。
在计数器中，触发器之间相互连锁，形成一个环形的逻辑电路，以实现计数功能。
计数器的工作原理可以简单概括为以下几个步骤：1. 初始化：在计数器开始工作前，需要将其初始状态设置为特定的数值，一般为0或1。
2. 计数：计数器根据时钟信号的输入，在每个时钟周期内进行计数。
根据计数器的类型不同，计数可以是递增或递减的。
3. 溢出检测：当计数器的计数达到设定的最大值时，会发生溢出。
溢出检测可以通过电平变化或触发条件的改变来实现。
4. 输出更新：计数器在每个时钟周期结束后，会将计数结果输出，以供后续电路或系统使用。
二、计数器的分类计数器根据其计数方式和工作性质的不同，可以分为以下几种常见类型：1. 二进制计数器：以二进制形式表示计数结果的计数器。
最常见的二进制计数器是4位二进制计数器，能够实现从0000到1111的16个状态的循环计数。
2. 同步计数器：所有的触发器在同一个时钟脉冲的作用下同时进行状态变化的计数器。
同步计数器的输出完全同步，计数速度较快。
3. 异步计数器：不同触发器根据各自的时钟信号进行状态变化的计数器。
异步计数器的输出具有一定的延迟，计数速度较慢。
4. 向上计数器和向下计数器：向上计数器按照输入时钟信号递增计数，而向下计数器则按照输入时钟信号递减计数。
5. BCD计数器：以二进制码十进制的形式表示计数结果的计数器。
BCD计数器可以用于各种数字显示、时序控制、计时等应用场景。
三、计数器的应用场景计数器在数字电路中有着广泛的应用场景，下面列举几个常见的例子：1. 时序控制：计数器可以用于时序控制电路中的定时、延时、频率分频等功能。
西南交通大学22春“电气工程及其自动化”《电子测量技术》期末考试高频考点版(带答案)试卷号2
西南交通大学22春“电气工程及其自动化”《电子测量技术》期末考试高频考点版（带答案）一.综合考核(共50题)1.通用示波器由下列哪几部分组成?()A.示波管B.水平系统C.垂直系统D.主机参考答案：BCD2.若被测信号的频率越高，直接测频法的相对误差越()。
A.小B.大C.两者无关D.不确定参考答案：A3.有效自由度越大，表明合成标准不确定度的可靠程度越()。
A.高B.低C.两者无关D.不确定参考答案：A4.Q表的工作频率范围相当窄。
()A.正确B.错误参考答案：B5.模拟式频谱分析仪不能用于射频和微波频段。
()A.正确B.错误参考答案：B6.数字存储示波器的主要技术指标有()。
A.采样速率B.存储带宽C.存储容量D.分辨力参考答案：ABCD7.模拟交流电压表只有全波整流一种整流方式。
()A.正确B.错误参考答案：B8.测量阻抗常见方法有哪些?()A.谐振法B.电桥法C.只有B和CD.伏安法参考答案：ABD9.数据域测量的特点有哪些?()A.非周期性B.短时性C.有序性参考答案：ABCD10.直流电桥的特点有()。
A.较少用在电阻测量中B.灵敏度高C.应用范围广D.准确度高参考答案：BCD11.波形因数反映的是交流电压的哪些参数之间的关系()。
A.有效值和平均值B.平均值和峰值C.峰值和有效值D.以上三者之间参考答案：D12.在用计数式频率计测量频率比N=fA/fB时，选用的门控信号由()产生。
A.晶体振荡器产生的信号分频后的信号B.晶体振荡器产生的信号C.fB信号放大整形后的信号D.fA信号放大整形后的信号参考答案：C13.波峰因数反映的是交流电压的哪些参数之间的关系?()A.有效值和平均值B.有效值和峰值C.平均值和峰值D.以上三者之间参考答案：B14.扫描发生器环中的扫描闸门用于产生高线性度的锯齿波电压。
()A.正确B.错误参考答案：B15.下列哪种电子计数器带有微处理器功能()。
A.频率计数器B.通用计数器C.计算计数器D.以上都是参考答案：C16.反映频谱分析仪扫描特性的三个主要的性能指标是()。
电子计数器的使用
实验二电子计数器的使用一、实验目的了解电子计数器的工作原理；熟悉电子计数器的面板设置和性能指标，掌握电子计数器的使用方法。
二、实验仪器设备1、EM1634函数信号发生器一台2、SP1500C多功能计数器一台三、SP1500C多功能计数器的外观与操作方法1、简介SP1500C型多功能计数器是采用微处理技术开发完成的。
它是一种精密的测试仪器。
本仪器最大特点是采用倒数计数技术，测量精度高、测频范围宽，灵敏度高，测量速度快。
具有PPM测量功能，预置频率F0可任意设置。
本仪器适合邮电通信、电子实验室、生产线及教学、科研之用。
2、前面板说明1)测量数据显示窗口:显示测量的频率、周期或计数的数据2)指数显示窗口：显示被测信号的指数量级3)B通道输入插座：当被测信号频率>100MHZ时,由此通道输入4)A通道输入插座:当被测信号频率<100MHZ或作周期、计数测量时由此通道输入5)低通滤波器开关：按下此键可有效滤除低频信号上混有的高频成分6)衰减开关：按下此键，可衰减A通道输入信号20倍7)闸门选择开关：按此按钮，闸门时间为100ms,当仪器具有PPM测量功能,在设置预置频率F0时,此按钮为向右移动钮8)闸门选择开关：按此按钮，闸门时间为10s,当仪器具有PPM测量功能,在设置预置频率F0时,此按钮为数字递减按钮9)闸门选择开关：按此按钮，闸门时间为1s,当仪器具有PPM测量功能,在设置预置频率F0时,此按钮为数字递增按钮10)闸门选择开关：按此按钮，闸门时间为10ms,当仪器具有PPM测量功能,在设置预置频率F0时,此按钮为向左移动钮11)设置按钮:当仪器具有PPM测量功能,按此按钮可对预置频率F0进行任意设置。
设置频率范围为1HZ-100MHZ。
开机默认的F0为32768HZ12)PPM测量按钮:按此钮，仪器进入PPM测量状态，测量范围为-9999~+9999PPM,超出范围时显示9999PPM13)计数按钮:按此钮,仪器进入计数状态,闸门灯点亮.若A通道有输入信号，仪器开始计数，再按计数钮，计数处于保持（停止）状态，闸门灯熄灭，再按计数钮，闸门灯又亮，仪器继续进行累加计数。
电子计数器的基本测量功能
五：时间间隔测量
1. 时间起始和停止脉冲经B和C输入通道，分别触 发RS触发器产生Tx的闸门信号宽度。 2. 在开门时间内对A通道的时标信号进行计数 Tx=NTo
• 通过选择两个输入通道的触发极性和触发电平可以完成 两输入信号任意两点之间时间间隔的测量。
六：自校 确认仪器工作状态是否正常的自我检查，时基信号经过n 级10分频后控制闸门的开启时间，对时基本身进行计数， N=10n.
电子计数器的基本测量功能
基本测量功能：计数，频率，周期，时间间隔，频率比 一：累加计数和计时 • 累加计数是电子计数器最基本的功能，累计在一定时间内被测 信号的脉冲个数。 • 如果A输入端加的是标准时钟信号（秒信号），则计数器累计 的是开门所经历的时间，这就是计时器
二：频率测量
晶振产生高稳定度的时基信号，经过分频作开门信号。若闸门开启时间为Tc， 输入信号频率为fx, 则计数值为 N=Tc/Tx=Tc fx, 通常电子计数器的闸门时间有五挡：1ms,10ms,0.1ms,1s,10s,频率的显示 单位分别为1KHz,100Hz,10Hz,1Hz,0.1Hz, 闸门时间越长，测量越精确，但测量速度降低，
• •
三：周期测量
• •
由于周期和频率为倒数，因此只在电路中换一下被测信号和 时标信号的输入通道即可完成测量。 被测信号 的周期较短时，会使精度下降，可采用分频器对 被测信号n分频，把闸门时间扩展10n倍，当频率很低时适 于用测周法。
Hale Waihona Puke • 四：频率比• 公式:N=fA/Fb • 两个信号中频率较低的信号加到门控电路输入端 作为开门信号。读数即为两个频率的比值
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子计数器的基本测量功能
基本测量功能：计数，频率，周期，时间间隔，频率比 一：累加计数和计时 • 累加计数是电子计数器最基本的功能，累计在一定时间内被测 信号的脉冲个数。 • 如果A输入端加的是标准时钟信号（秒信号），则计数器累计 的是开门所经历的时间，这就是计时器
二：频率测量
晶振产生高稳定度的时基信号，经过分频作开门信号。若闸门开启时间为Tc， 输入信号频率为fx, 则计数值为 N=Tc/Tx=Tc fx, 通常电子计数器的闸门时间有五挡：1ms,10ms,0.1ms,1s,10s,频率的显示 单位分别为1KHz,100Hz,10Hz,1Hz,0.1Hz,
闸门时间越长，测量越精确，但测量速度降低，
• 倒数，因此只在电路中换一下被测信 时标信号的输入通道即可完成测量。 被测信号 的周期较短时，会使精度下降，可采用分频器 被测信号n分频，把闸门时间扩展10n倍，当频率很低时 于用测周法。
• 四：频率比
• 公式:N=fA/Fb • 两个信号中频率较低的信号加到门控电路输入端 作为开门信号。读数即为两个频率的比值
五：时间间隔测量
1. 时间起始和停止脉冲经B和C输入通道，分别触 发RS触发器产生Tx的闸门信号宽度。 2. 在开门时间内对A通道的时标信号进行计数 Tx=NTo
• 通过选择两个输入通道的触发极性和触发电平可以完成 两输入信号任意两点之间时间间隔的测量。
六：自校 确认仪器工作状态是否正常的自我检查，时基信号经过n 级10分频后控制闸门的开启时间，对时基本身进行计数， N=10n.
