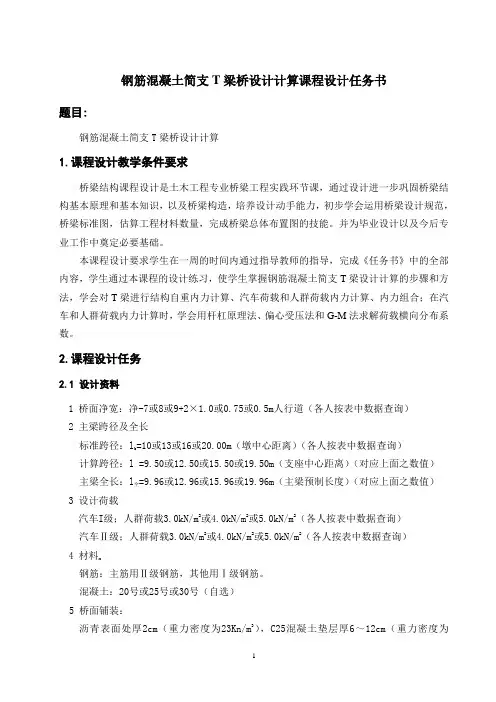

钢筋混凝土简支T梁桥设计计算课程设计任务书题目:钢筋混凝土简支T梁桥设计计算1.课程设计教学条件要求桥梁结构课程设计是土木工程专业桥梁工程实践环节课，通过设计进一步巩固桥梁结构基本原理和基本知识，以及桥梁构造，培养设计动手能力，初步学会运用桥梁设计规范，桥梁标准图，估算工程材料数量，完成桥梁总体布置图的技能。
并为毕业设计以及今后专业工作中奠定必要基础。
本课程设计要求学生在一周的时间内通过指导教师的指导，完成《任务书》中的全部内容，学生通过本课程的设计练习，使学生掌握钢筋混凝土简支T梁设计计算的步骤和方法，学会对T梁进行结构自重内力计算、汽车荷载和人群荷载内力计算、内力组合；在汽车和人群荷载内力计算时，学会用杆杠原理法、偏心受压法和G-M法求解荷载横向分布系数。
2.课程设计任务2.1 设计资料1 桥面净宽：净-7或8或9+2×1.0或0.75或0.5m人行道（各人按表中数据查询）2 主梁跨径及全长标准跨径：l=10或13或16或20.00m（墩中心距离）（各人按表中数据查询）b计算跨径：l =9.50或12.50或15.50或19.50m（支座中心距离）（对应上面之数值）主梁全长：l=9.96或12.96或15.96或19.96m（主梁预制长度）（对应上面之数值）全3 设计荷载汽车I级；人群荷载3.0kN/m2或4.0kN/m2或5.0kN/m2（各人按表中数据查询）汽车Ⅱ级；人群荷载3.0kN/m2或4.0kN/m2或5.0kN/m2（各人按表中数据查询）4 材料x钢筋：主筋用Ⅱ级钢筋，其他用Ⅰ级钢筋。
混凝土：20号或25号或30号（自选）5 桥面铺装：沥青表面处厚2cm（重力密度为23Kn/m3），C25混凝土垫层厚6～12cm（重力密度为24Kn/m3），C30T梁的重力密度为25Kn/m3。
6 T梁简图如下：横剖面纵剖面主梁截面尺寸可参考已有设计数据自己拟定（根据桥面净宽选取翼缘宽、主梁高、梁肋宽等）2.2、计算内容1 行车道板的内力计算和组合；2 计算主梁的荷载横向分布系数用杠杆原理法求支点截面的横向分布系数，用偏心压力法求跨中截面的横向分布系数。
公路桥梁课程设计装配式钢筋混凝土简支T形梁桥设计
公路桥梁课程设计--装配式钢筋混凝土简支T形梁桥设计目录一．设计课题二. 设计目的三. 设计资料四. 设计参考书五. 设计内容：（一）行车道板的计算:1.结构自重及其内力计算2.汽车荷载作用计算3.内力组合4.翼缘板截面配筋5.截面复核（二）主梁的计算:1.结构自重产生的内力2 .汽车荷载和人群荷载计算3..汽车荷载和人群荷载汇总（三）主梁内力组合:1.内力汇总2.主梁配筋3.主梁配筋截面复核（四）横隔梁内力计算:1.群定计算荷载2.绘制内力影响线3.确定横隔梁设计内力一．设计课题：装配式钢筋混凝土简支T 形梁桥设计。
二．设计目的：通过本课程设计，使学生掌握荷载横向分布系数的计算、内力计算，切实掌握《桥梁工程》的主要理论知识，对中、小型桥梁的构造原理和设计计算方法有进一步的理解，培养动手、设计能力，对最新桥涵设计规范的运用更加熟练，能独立完成钢筋混凝土T 梁梁桥的设计。
三．设计资料：一级公路，双向六车道，单向车道（采用分离式），设计速度100km/h ，要求设有人行道。
（1） 主要设计指标：1. 荷载等级：汽车荷载为公路—Ⅰ级，人群荷载取3.0KN/2M 桥面净空：车道宽+安全宽+人行道=3.75×3+0.5×2+1=1.25m2. 标准跨径：K L =20M3. 计算跨径：0L =19.5M （2） 资料1. 钢筋：主钢筋，弯起钢筋和架立钢筋用HRB400钢筋，其它用R235钢筋。
2. 钢筋混凝土：主梁用35C 混凝土，桥面铺装用25C 混凝土（重度为24KN/3M ,沥青混凝土重度23KN/3M ）.(3)安全等级：一级四．设计参考书：《公路桥涵设计通用规范》（JTGD60-2004）人民交通出版社北京《桥梁工程》李辅元人民交通出版社《混凝土简支梁（板）桥》易建国，人民交通出版社《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）人民交通出版社北京《公路桥涵钢筋混凝土受弯构件的计算》李美东，中国水利水电出版社，知识产权出版社五．设计内容结构尺寸，主梁的高度与梁的间距，活载大小等相关，对于跨径为20M的设计桥梁高采用1.5M，高跨比为1/11—1/16，而梁肋宽为180MM，桥面净宽13.25M，即设计6片梁，梁的翼缘板宽为b=2200mm，f翼缘板端部宽80mm,翼缘板根部宽140mm,横隔梁高度为主梁高度的3/4，即h横=3/4×1.5m≈1.1m，横隔梁的间距为4850mm，横隔梁的肋横断面图（单位：mm）纵断面图（单位：mm）宽上部为160mm,下部为150mm,具体图示如下：（一）行车道板的计算1.设计一座梁式装配式钢筋混凝土T 形简支梁截面如上图，计算跨径19.5m ，桥面净宽11.25+2×0.5+1m ，桥面铺装2cm 的沥青表面处治（重力密度为23KN/3M ）和平均9cm 厚混凝土层（重力密度为24KN/3M ）,T 形翼缘板35C 的重力密度25KN/3M ，设计标准为公路Ⅰ级，人群荷载3.0KN/2M ,结构重要系数为1.1，计算行车道板和主梁的内力。
装配式钢筋混凝土梁课程设计任务书
2009-2010学年第一学期结构设计原理课程设计任务书题目：装配式钢筋混凝土简支T梁设计一．设计资料１．桥面净宽：净7m（行车道）+2×0.75 m（人行道）；２．标准跨径L b＝20ｍ；计算跨径L=19.5m；主梁预制长度：19.96m ３．设计荷载：公路－II级，人群荷载3KN/m2；４．材料规格混凝土：1班：主梁采用40号混凝土2班：主梁采用45号混凝土抗压强度标准值抗拉强度标准值抗压强度设计值抗拉强度设计值弹性模量钢筋：1班：主筋采用HRB400钢筋，焊接钢筋骨架2班：主筋采用HRB335钢筋，焊接钢筋骨架抗拉强度标准值抗拉强度设计值相对界限受压区高度弹性模量箍筋及构造钢筋采用R235钢筋f=235Mpa抗拉强度标准值skf=195Mpa抗拉强度设计值sd5.假设T梁安全等级为一级，结构重要性系数 1.1g=，环境条件为I类。
o6.标准作用荷载如表1所示作用荷载标准值计算数据见下表1班：恒载支点剪力1-5号198.6 6-10号199.0 11-15号198.4 16-20号198.2 21-25号198.0 26-30号197.8 31-35号197.6 36-40号197.441-45号197.22班：恒载跨中弯矩1-5号752.7 6-10号752.5 11-15号752.3 16-20号752.1 21-25号752.0 26-30号753.1 31-35号751.8 36-40号751.641-45号751.47.施工时，假设混凝土强度达到设计强度的90%时，进行起吊。
8.设计依据（1）《公路桥涵设计通用规范》JTGD60－2015（2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62－20129.T形梁桥的上部结构尺寸二．设计内容（一）结构尺寸拟定（二）主梁正截面设计1.纵向主筋设计2.正截面强度复核（三）主梁斜截面设计1.抗剪上、下限复核2.箍筋设计3.弯起钢筋设计（四）全梁承载能力校核1.全梁正截面强度复核（1）绘制弯矩组合设计包络图（2）绘制结构抗力图2.全梁斜截面抗剪强度复核3.全梁斜截面抗弯强度复核（五）持久状况正常使用裂缝宽度验算（六）持久状况正常使用变形验算（七）短暂状况（施工安装）应力验算（八）绘制钢筋混凝土简支梁配筋施工图（编制钢筋和混凝土材料用量明细表）主梁钢筋骨架构造图三.设计要求1.设计方法：用极限状态法设计2.成果：⑴设计说明书，手写，打印各一份（A4打印，正文：小4号，宋体，标题：4号黑体）⑵用AutoCAD绘制3号图，钢筋骨架构造图。
装配式钢筋混凝土简支T形梁桥方案设计书
桥梁工程课程设计装配式钢筋混凝土简支T 形梁桥设计（上部结构）目 录第一章 设计任务书 ........................................................................................................ 31.1 基本设计资料 (3)1.1.1 跨度和桥面宽度 ........................................................................................................................ 3 1.1.2 技术标准 .................................................................................................................................... 3 1.1.3 主要材料 .................................................................................................................................... 3 1.1.4 构造形式及截面尺寸 ................................................................................................................ 3 第二章 主梁的荷载横向分布系数计算 ........................................................................ 42.1 跨中荷载横向分布系数的计算 ......................................................................... 42.1.1 计算主梁的抗弯及抗扭惯性矩I 和I T ................................................... 42.1.2 按刚性横梁法计算横向影响线坐标值 .................................................. 52.1.3 按刚性横梁法计算横向影响线坐标值及横向分布系数 ...................... 52.2 梁端剪力横向分布系数计算（杠杆原理法） ................................................. 7第三章 主梁的内力计算 . (8)3.1 永久作用效应 ....................................................................................................................................... 8 3.2 可变作用效应 . (10)3.2.1 汽车荷载冲击系数计算 ...................................................................... 103.2.2 公路—II 级均布荷载k q 、集中荷载k P 及其影响线面积计算 ........ 103.2.3 可变作用弯矩效应计算（表1-8~1-10） .......................................... 113.2.4 可变作用的剪力效应计算 .................................................................... 12第四章 主梁截面设计、配筋及验算 .......................................................................... 154.1 配置主梁受力钢筋 ............................................................................................................................. 15 4.2 持久状况截面承载能力极限状态计算 ........................................................... 164.3 斜截面抗剪承载力计算 (17)4.3.1 斜截面配筋的计算图式 ........................................................................ 174.3.2 各排弯起钢筋的计算 ............................................................................ 184.3.3 主筋弯起后持久状况承载能力极限状态正截面承载力验算 ............ 194.4 箍筋设计 ............................................................................................................................................. 20 4.5 斜截面抗剪承载力计算 ..................................................................................................................... 21 4.6持久状况斜截面抗弯极限承载能力验算 ........................................................ 22第五章 主梁的裂缝宽度验算 (22)第六章主梁的挠度验算 (23)第七章设计总结 (26)第一章设计任务书1.1 基本设计资料1.1.1 跨度和桥面宽度1)标准跨径：22.30m（墩中心距离）2)计算跨径：21.80m（支座中心距离）3)主梁全长：22.26m（主梁预制长度）4)桥面净空：净7m（行车道）＋2×1m人行道1.1.2 技术标准1)设计荷载标准：公路－Ⅱ级，人行道和栏杆自重线密度按单侧6kN/m计算，人群荷载3kN/m22)环境标准：Ⅰ类环境3)设计安全等级：二级1.1.3 主要材料混凝土：混凝土简支T梁及横梁采用C40混凝土；桥面铺装上层采用0.03m沥青混凝土，下层为0.06～0.13m的C30混凝土，沥青混凝土重度按23kN/m3,混凝土重度按25kN/m3计。
桥工课程设计任务书(钢筋混凝土简支t形梁)
《桥梁工程》课程设计任务书设计题目：装配式钢筋混凝土简支T形梁桥设计一、设计资料1.标准跨径：确定主桥采用标准跨径为20.00m的装配式钢筋混凝土简支梁。
本实例即为主桥的上部结构计算。
桥梁设计安全等级为二级。
2.主梁全长：根据当地的温度统计资料，并参照以往设汁经验，确定伸缩缝采用4cm，则预制梁体长19.96m。
3.计算跨径：根据梁式桥计算跨径的取值方法，计算跨径取相邻支座中心间距为19.50m。
4.桥面宽度：净一7m (行车道)+2×0.75m(人行道)，桥面横坡取2％5.设计荷载：根据该桥所在道路的等级确定荷载等级为，公路－I级（或公路－II级），（按学号分2组：单号选公路I级，双号选公路II级）人群荷载：3 KN/m26.材料初步选定：钢筋，其技术指标见表1；混凝土，其技术指标见表2，T形主梁采用C30、桥面铺装（防水）、栏杆、人行道为C25。
表1钢筋技术指标钢筋种类抗拉强度标准值f sk（Mpa）抗拉强度设计值f sd（Mpa）抗压强度设计值f sd’（Mpa）弹性模量E s（Mpa）R235d＝8～20mm235 195 195 2.1×105 HRB335d＝6～50mm335 280 280 2.0×105表2混凝土技术指标种类强度标准值强度设计值弹性模量E c（Mpa）轴心抗压f ck（Mpa）轴心抗拉f tk（Mpa）轴心抗压f cd（Mpa）轴心抗拉f td（Mpa）C25 16.7 1.78 11.5 1.23 2.80×104 C30 20.1 2.01 13.8 1.39 3.00×104C40 26.8 2.4018.4 1.653.25×1047.设计依据：（1）《公路桥涵通用设计规范》（JTGD60-2004），简称《桥规》（2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004），简称《公预规》。
装配式钢筋混凝土简支T形梁桥课程设计报告书
Lan zhou Uni versity of Tech no logy 桥梁工程课程设计装配式钢筋混凝土简支T形梁桥学生姓名：________ XXXX __________学生学号：08300726 _________专业：土木工程（交通土建方向）班级：土木工程七班_______指导教师：_____________________________系主任：______________ XX __________分组号：第6组_____________目录装配式钢筋砼简支T 型梁桥设计...................................... 错误!未定义书签。
主梁设计................................................................ - 4 -一、结构尺寸拟定.......................................................... - 4 -二、主梁内力计算 ............................................. 错误!未定义书签。
（一）主梁的荷载弯矩横向分布系数................................... 错误!未定义书签。
（二）、内力计算............................................... 错误! 未定义书签。
1．恒载内力............................................... 错误!未定义书签。
2、活载内力计算............................................. 错误!未定义书签。
三、截面设计、配筋与验算。
. ........................................................................ 错误!未定义书签。
装配式钢筋混凝土简支T梁设计书
装配式钢筋混凝土简支T梁设计书一．基本资料设计1．跨度和桥面宽度普通客运铁路单线（1）标准跨径：16m（2）计算跨径：15.5m（3）主梁全长：15.95m２．技术标准设计荷载：中—活载，设计安全等级：二级图一中—活载图式（距离以m计)3．主要材料（1）混凝土：C50,容重26KN/m3（2）钢筋：主筋用HRB335级钢筋，其他用R235级钢筋4．主梁截面设计采用T型截面及尺寸见图二。
图二单位：cm 二．主梁的计算2.1 作用效应计算1.永久作用效应（恒载）图三铁路T 型梁横截面30图四轨道板横截面（单位：cm）图五防撞墙（单位：cm）（1）恒载（自重）假定桥面构造各部分重量平均分配给各主梁承担，永久荷载计算结果见表一。
（2）恒载计算1）影响线面积计算如下表三。
表三 影响线计算表 项目计算图示影响线面积影响线最大竖标值（k y ）M 1/2031.304210=⨯⨯=l lω 3.875M 3/8 154.2864152120=⨯=l ω 3.633 M 1/4523.22163210=⨯⨯=l l ω 2.906 M 1/8139.136472120=⨯=l ω 1.695项目计算图示影响线面积影响线最大竖标值（k y ）Q 1/20=ω938.122121210=⨯⨯=lω 0.5Q 3/8938.1838521220=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛⨯=l ω0.625Q 1/4875.3414321220=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛⨯=l ω0.75Q 1/8813.5818721220=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛⨯=l ω0.875Q 0750.7210=⨯=l ω 12）主梁恒载内力计算如下表四。
计算公式：弯矩0ωg M= 剪力0ωg V =表四 主梁恒载内力内力 截面位置剪力V(KN) 弯矩M(KN.m) 1、2号梁1、2号梁X=0 455.235 0 X=1/8 341.456 771.785 X=l/4 227.618 1323.001 X=3/8 113.838 1653.766 X=l/21780.4092． 可变作用效应（活载）列车竖向活载包括列车竖向动力作用时，该列车竖向活载等于列车竖向静活载乘以动力系数μ+1。
钢筋混凝土简支T梁主梁设计任务书
《结构设计原理A》课程设计设计任务书
(钢筋混凝土简支T梁主梁设计)
注：表中b i表示主梁间距。
2、荷载效应
（1）支点截面
按承载能力极限状态计算时的支点剪力见下表。
（2）跨中截面
跨中截面最不利布载的弯矩值见下表；按承载能力极限状态计算时的跨中剪力值见下表。
（3）其他截面
支座至跨中各截面，弯矩假定按抛物线分布，而剪力按直线变化。
注：①钢筋均采用焊接骨架；
②每个同学按要求选择相应序号数据进行设计计算；
③箍筋采用R235级钢筋，弯起钢筋和斜筋采用与主筋相同等级的钢筋。
二、设计计算内容
1、正截面强度设计与验算
2、斜截面强度设计与验算
3、主梁裂缝宽度和挠度验算。
4、绘制配筋图一张，并计算钢筋与混凝土数量。
三、应提交的成果
1、设计计算书一份
2、配筋图一张（3号图纸，可手绘也可用CAD绘图，必须独立完成，不得与他人雷同）
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
钢筋混凝土简支T梁课程设计任务书1
钢筋混凝土简支T 梁课程设计任务书一、设计目的通过本课程设计，切实掌握钢筋混凝土结构设计原理的主要理论知识，培养设计动手能力。
初步学会运用桥涵设计规范进行结构设计，估算工程材料数量，以及进一步掌握工程制图能力，为桥梁设计奠定基础。
二、设计资料1、公路钢筋混凝土桥的主梁全长L=15.96m 、19.96m 、21.96m 、23.96m ，计算跨径l =15.5m 、19.5m 、21.5m 、23.5m ，主梁间距1.6m 、2.0m 、2.2m 、2.4m ，横隔梁间距为3.85m 、4.85m 、5.35m 、5.85m ，主梁为装配式T 梁，采用焊接钢筋骨架设计，主梁示意图如图1所示：图1 主梁示意图（L=19.96m ）2、设计荷载设计安全等级：二级；Ⅰ类环境条件。
铺装层沥青混凝土容重3/23m KN r ，铺装层：混凝土厚8cm ，沥青混凝土厚5cm 。
主梁自重按钢筋混凝土容重3/25m KN r =计算，均布活载见下表：单位：)(/已计入冲击系数m KN计算行车道板时，翼缘板边端需另加一个集中力，对公路—Ⅱ级P=13.0KN （在单位板上），对公路—Ⅰ级，P=14.0KN 。
3、材料主钢筋：HRB335钢筋，构造钢筋：R235钢筋，混凝土：C30。
4、设计规范：《公路桥涵设计通用规范》(JTG D60-2004)《钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）三、设计要求与内容要求编制计算说明书一份；用2号图纸绘制T 梁结构配筋图T 梁纵、横截面图各一张，并要求算出工程材料（钢筋、混凝土）用量。
设计计算内容：1、拟定主梁、横隔梁截面尺寸。
2、计算荷载效应。
3、桥面板配筋设计计算。
4、主梁配筋设计计算。
5、主梁裂缝宽度验算。
6、主梁挠度验算。
第一部分 主梁尺寸拟定与荷载效应计算（一）拟定主梁、横隔梁尺寸主梁翼缘宽度f b ' 按主梁间距减去2cm 拼装缝。
主梁高度h ，主梁腹板厚度b ，翼缘板厚度 f b '按教材进行初步估算。
装配式预应力混凝土简支T形梁课程设计任务书
桥梁工程课程设计任务书（装配式预应力混凝土简支T形梁）学生姓名：学号：班级： 10级道路与桥梁工程一班指导老师：2013年7月目录一设计资料1.1技术指标﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 1 1.2设计荷载﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 1 1.3 材料及施工工艺﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 1 1.4 材料性能参数﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 1 1.5设计依据﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 1 1.6计算方法﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 1 二横截面布置2.1 主梁间距与主梁片数﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒2 2.2 主梁跨中截面主要尺寸拟订﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒2 2.3 主梁截面细部尺寸﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒2 2.4 计算截面几何特征﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒3 2.5检验截面效率指标﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒3 2.6横截面沿跨长方向的变化﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒4 2.7横隔梁的设置﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒4 三主梁作用效应计算3.1 永久作用效应计算﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 4 3.2 活载内力计算﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 6 3.3 主梁作用效应组合﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒15一、设计资料1．桥梁跨径及桥宽标准跨径：39m（墩中心距离）主梁全长：38.96m（主梁预制长度）计算跨径：37.8 m（相邻支座中心的水平距离）桥面净宽：（0.5+1+14+1+0.5）m=17m (防撞栏+人行道+四车道+人行道+防撞栏)桥面横坡：2.0 %2．设计荷载公路-II级，人群荷载3.0kN/m2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装配式钢筋混凝土简支T型梁桥设计任务书1.1 基本设计资料1.跨度和桥面宽度（1）标准跨径：18m（2）计算跨径：17.5m（3）主梁全长：17.96m（4）桥面宽度（桥面净空）：净11m（行车道）+2×1.5（人行道）。
2.技术标准设计荷载：公路——Ⅰ级，人行道和栏杆自重线密度按照单侧6KN/m计算，人群荷载为3KN/m。
环境标准：Ⅰ类环境。
设计安全等级：二级。
3．主要材料混凝土：C25,C30 (容重为25KN/m3)主筋：Ⅱ级钢筋构造钢筋：Ⅰ级钢筋桥面铺装：沥青混凝土（容重为23KN/m3）；混凝土垫层C25(容重为25KN/m3) 人行道：人行道包括栏杆何在集度为6KN/m设计荷载：汽车荷载：车辆荷载和车道荷载；人群荷载：3.0KN/m;4．结构的基本尺寸：某公路装配式简支梁桥，双车道，主梁为T型梁，桥面宽度为14m，顶板宽度采用2.2m，跨径为18m，设置5根横隔梁。
如图所示1.2 主梁的计算1.2.1主梁的横向分布系数的计算计算跨宽比所以采用比拟正交板法计算。
图 1—3h=1/2(10+16)=13cm主梁的抗弯惯矩：主梁的比拟单宽抗弯惯矩：横隔梁抗弯惯矩：每根横隔梁的尺寸如图1—4求横隔梁截面重心位置y故横隔梁抗弯惯矩为：横隔梁的比拟单宽抗弯惯矩：主梁和横隔梁的抗扭惯矩:对于主梁肋：,查表得c=0.3074对于横隔梁梁肋：，查表得c=0.3036则2.计算参数和式中B=6220/2=660cm则3.计算各主梁横向影响线坐标已知=0.429，从附录Ⅱ“G-M法”计算图表查得影响系数K1和K0的值，如下表对于1号梁：对于2号梁：对于3号梁：4.计算各梁的荷载横向分布系数：对于1号主梁：汽车荷载：人群荷载：对于2号主梁：汽车荷载：人群荷载：对于2号主梁：汽车荷载：人群荷载：2.2作用效应计算1.永久作用效应（1）永久荷载：假定桥面构造各部分中立平均分配给各主梁承担，则永久荷载计算结构见下表人行道重力：6*2/6=2KN/m 各梁的永久荷载值（2）永久作用效应计算影响线面积计算见下表永久作用效应计算表2.可变作用效应：（1）汽车荷载冲击系数计算：216.454217.5f Hzπ===⨯其中：30.550625101403.169.81cGmg⨯⨯===由于16.454Hz≥14Hz，故：μ=0.45（2）公路Ⅰ级均布荷载、集中荷载、及其影响线面积计算表如下：均布荷载k q 和其中荷载k Pk q =10.5KN/m 计算弯矩时，360180(17.55)180230505k P KN-=⨯-+=-计算剪力时，k P =1.2*230=276KN按最不利的方式布载可计算影响线面积：其中12V 处按最不利方式布置荷载011117.5 2.1882228l ω=⨯⨯=⨯=可变作用弯矩效应计算：0(1)()k k k M q w P y ξημ=++其中由于只能布置两车道，故横向折减系数ξ=1.0.计算跨中和l/4处弯矩时，可以近似认为荷载横向分布系数沿跨长方向均匀变化，故各主梁η值沿跨长方向相同。
公路——Ⅰ级车道荷载产生的弯矩计算表人群荷载产生的弯矩永久作用设计值与可变作用设计值的分项系数为：永久荷载：Giγ=1.2汽车荷载：Qlγ=1.4人群荷载：Qjγ=1.4基本组合公式：0012()m mud Gi Gik Ql Qlk c Qj Qjk i j S S S S γγγγψγ===++∑∑式中 ：0γ 桥梁结构重要性系数，取1.0.c ψ 在作用效应组合中除了汽车荷载效应的其他可变作用效应的组合系数，人群荷载的组合系数取为0.8. 弯矩基本组合计算值可变作用的剪力效应计算： 跨中截面剪力12V 的计算：0(1)()k k k V q w P y ημ=++V12人群荷载产生的跨中弯矩剪力表剪力横向分布系数： 对于1号主梁：汽车荷载：1(0.77270)0.38642cq m =⨯+=人群荷载： 1.3410cr m = 对于2号主梁：汽车荷载： 1(0.22730.95450.3636)0.7732cq m =⨯++=人群荷载：0.341cr m =-对于2号主梁：汽车荷载：1(0.181810.409)0.7962cq m =⨯++=人群荷载：0cr m =汽车荷载产生的支点剪力效应计算图示10.38640.7730.7960.5990.513人群荷载产生的支点剪力效应计算图示11.3410.5660.206-0.34162（2）支点处截面剪力0V 的计算： 之点剪力效应横向分布系数的取值为： 支点处按杠杆原理法求得的' 。
l/4~3l/4段位跨中荷载的横向分布系数η。
支点到l/4及3l/4到另一支点段在'η和η之间按照直线规律变化，如图所示 梁端剪力效应计算：汽车荷载作用及横向分布系数取值 1号梁：()()0117.511117.51117.5276 1.00.286410.50.5990.5990.38640.5990.3864134.42212241224V KN⎡⎤=⨯⨯+⨯⨯-⨯⨯⨯--⨯⨯⨯-=⎢⎥⎣⎦2号梁()()0217.511117.51117.5276 1.00.77310.50.5130.7730.5130.7730.513261.48212241224V KN⎡⎤=⨯⨯+⨯⨯+⨯⨯⨯--⨯⨯⨯-=⎢⎥⎣⎦3号梁()()0317.511117.51117.5276 1.00.79610.50.4140.7960.4140.7960.414259.195212241224V KN⎡⎤=⨯⨯+⨯⨯+⨯⨯⨯--⨯⨯⨯-=⎢⎥⎣⎦人群荷载作用及横向分布系数沿桥跨方向取值如图，计算过程如下： 1号梁：()()011117.511117.51117.50.5663 1.3410.5663 1.3410.566319.94224122412V KN=⨯⨯⨯+⨯⨯-⨯⨯+⨯⨯-⨯⨯=人2号梁021117.512.250.36230.7930.3623 2.2550.36230.207 5.97572222V KN=⨯⨯⨯⨯+⨯⨯⨯+⨯⨯⨯⨯=人3号梁031117.51117.5117.50.20630.20630.2063 4.0556224122412V KN =⨯⨯⨯-⨯⨯⨯⨯-⨯⨯⨯⨯=人剪力效应基本组合：公式0012()m mud Gi Gik Ql Qlk c Qj Qjk i j S S S S γγγγψγ===++∑∑各分项系数取值同弯矩基本组合计算。
剪力效应基本组合表2.3持久状况承载能力极限状态下截面设计、配筋与验算 1配置主梁受力筋由弯矩基本组合计算表壳看出1号梁值最大，考虑设计施工方便，并留有一定的安全措施，故对1号梁计算弯矩进行配筋。
设钢筋净保护乘为3cm ，钢筋中心到底边距离为a=18cm ，则h =h-a=160-18=142cm 。
已知1号梁跨中弯矩Md=2863.92KN.m,下面判别主梁为第几类T 型截面，若满足'''02fd cd ffh M f b hγ≤，则受压区全部位于翼缘，为第一类T 行截面，否则位于腹板，为第二类T 行截面。
混凝土为C40，cdf =13.8Mpa,'fb 为形截面受压区医院有效宽度，一下取最小值：计算跨径：l/3=1750/3=583cm 相邻两梁的平均距离d=220cm'fb <=b+2bh+12hf=18+12*13=174cm此处b 为梁腹板宽度，其值为18cm ，bh=0，hf ’为受压区翼缘悬出板的平均厚度，其值为13cm 。
所以'fb =180cm 。
左边：0 1.02863.922863.92d M KN m γ=⨯=•右边：'''300.1313.810 1.740.13 1.424229.7122fcd f f h f b h h KN m ⎛⎫⎛⎫-=⨯⨯⨯⨯-=• ⎪ ⎪ ⎪⎝⎭⎝⎭因此，受压区位于翼缘，属于第一类T 型截面。
应按宽度为'fb 的矩形截面抗弯承载力计算。
设混凝土受压区高度为x ，则利用计算：'002d cd f x M f b x h γ⎛⎫=- ⎪⎝⎭整理得 22.840.23850x x -+=解得x=0.087m<0.13m 根据公式'S sd cd f A f f b x =则'213.8*1.74*0.08774.61280cd f S sdf b x A cm f ===选用8根直径为36mm 的HRB335钢筋，则2281.4374.61S A cm cm =>钢筋部属图如图所示钢筋中心位置 4.87.67.6/216.2s a cm =++=016016.2143.8s h h a cm=-=-=查表可知0.55b ξ=，故x=0.087<0.55*143.8=0.791m配筋率ρ为()'0Sf A b h ρ==81.43*100%/（174*143.8）=0.324%>0.233%故配筋率ρ满足规要求。
2．持久状况截面承载能力极限状态验算 按截面实际配筋面积计算截面受压区高度x 为'280*81.439.49513.8*174S sd cd f A f x cm f b ===截面抗弯极限状态承载力为'002d cd f x M f b x h γ⎛⎫=- ⎪⎝⎭=13.8*10^3*1.74*0.09495*(1.438-0.09495/2)=3170.31KN*m>2863.92KN*m抗弯承载力满足要求。
3.斜截面抗剪承载能力验算支点剪力以2号梁为最大，考虑安全因素，一律采用2号梁剪力值进行抗剪计算。
跨中剪力效应应以1号梁伟最大，一律以1号梁剪力进行计算d V =796.25KN12dV=199.9KN假设最下排2跟钢筋没有弯起而通过支点，则有； A=4.8cm, 0s h h a =-=(160-4.8)=155.2cm 根据式300.6*100.6*10918.07 1.0*796.25KN KN--==>故端部抗剪截面尺寸满足要求。
若满足条件30200.5*10d td V f bh γα-≤,可不需要进行斜截面抗剪强度计算，仅按构造要求设置钢筋。
本题中0d V γ=79.25KN3200.5*10td f bh α-=0.5*0.001*1.39*180*1552=194.16KN因此30200.5*10d td V f bh γα-≥，应进行持久状况斜截面抗剪承载力牙酸。
(1)弯起钢筋配置及计算图示由插可得，距离支座中心h/2处的剪力效应Vd 为'(796.25199.9)*(8.750.8)741.72668.75d V KN --⎡⎤==⎢⎥⎣⎦则'csV =0.6'd V =445.036KN'sbV =0.4'd V =296.6906KN弯起钢筋位置与承担的剪力值计算表：各排弯起钢筋的计算，与斜截面相交的弯起钢筋的抗剪承载能力按下式计算：30.75*10sin sb sd sb V f A θ-=式中sd f =280Mpa,θ=45,故相应于各牌弯起钢筋的面积按下式计算：0331.0 1.00.75*10sin 0.75*10*280*sin 450.14857sbsb sbsb sd V V V A f γθ--===o计算得每排弯起钢筋的面积见下表在靠近跨中处，增设236∅的辅助斜钢筋，sb A =2035.8 2mm 。
