《半导体三极管》教案设计

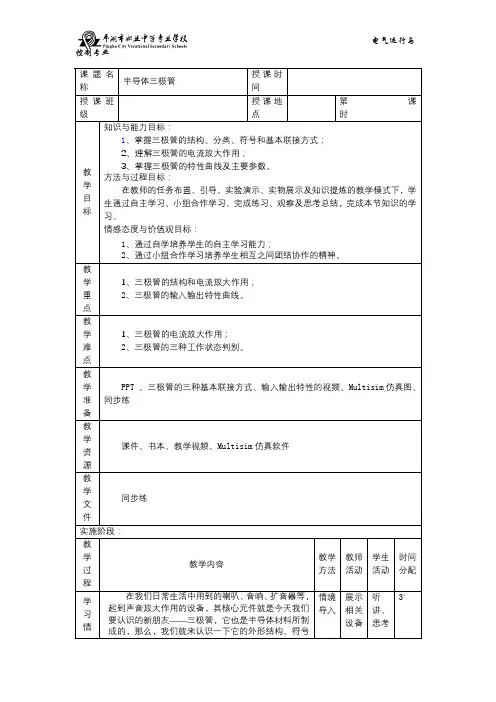

1.2半导体三极管教案
课题名称半导体三极管授课时间授课班级授课地点第课时教学目标知识与能力目标:1、掌握三极管的结构、分类、符号和基本联接方式;2、理解三极管的电流放大作用;3、掌握三极管的特性曲线及主要参数。
方法与过程目标:在教师的任务布置、引导、实验演示、实物展示及知识提炼的教学模式下,学生通过自主学习、小组合作学习、完成练习、观察及思考总结,完成本节知识的学习。
情感态度与价值观目标:1、通过自学培养学生的自主学习能力;2、通过小组合作学习培养学生相互之间团结协作的精神。
教学重点1、三极管的结构和电流放大作用;2、三极管的输入输出特性曲线。
教学难点1、三极管的电流放大作用;2、三极管的三种工作状态判别。
教学准备PPT 、三极管的三种基本联接方式、输入输出特性的视频、Multisim仿真图、同步练教学资源课件、书本、教学视频、Multisim仿真软件教学文件同步练实施阶段:教学过程教学内容教学方法教师活动学生活动时间分配学习情在我们日常生活中用到的喇叭、音响、扩音器等,起到声音放大作用的设备,其核心元件就是今天我们要认识的新朋友——三极管,它也是半导体材料所制成的,那么,我们就来认识一下它的外形结构、符号情境导入展示相关设备听讲、思考3′境及相关特点。
图片并导入讲解任务一:半导体三极管基础知识定向自学1、知道三极管的结构、符号、分类;2、知道三极管的电流分配关系和电流放大作用;3、知道三极管的基本联接方式。
读书指导法布置任务巡视指导自学完成相应练习15′初步检测自学书本第10-13页,完成同步练习【任务一】中的1、2、3、5题。
精心点拨一、半导体三极管的基本结构与分类1、基本结构、符号三区:发射区、基区、集电区。
三极:发射极E、基极B、集电极C。
两结:发射结、集电结。
实际上发射极箭头方向就是发射结正向电流方向。
注:(1)发射区掺杂浓度较大,利于发射载流子(2)基区很薄,掺杂少,易于载流子通过。
(3)集电区比发射区体积大且掺杂少,利于收集载流子。

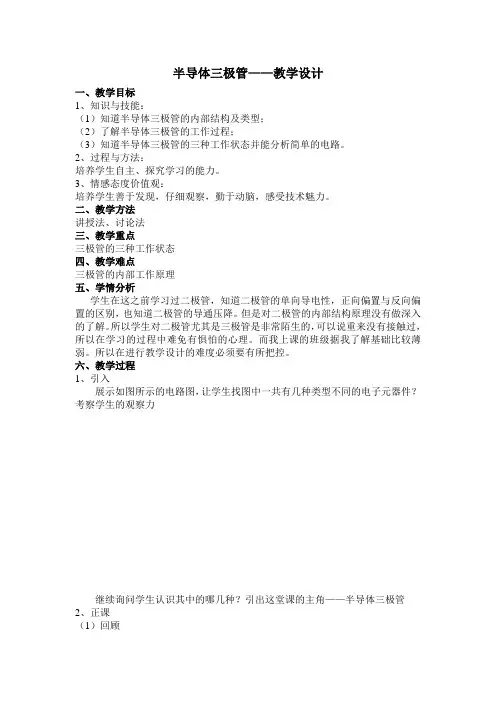

半导体三极管——教学设计
半导体三极管——教学设计一、教学目标1、知识与技能:(1)知道半导体三极管的内部结构及类型;(2)了解半导体三极管的工作过程;(3)知道半导体三极管的三种工作状态并能分析简单的电路。
2、过程与方法:培养学生自主、探究学习的能力。
3、情感态度价值观:培养学生善于发现,仔细观察,勤于动脑,感受技术魅力。
二、教学方法讲授法、讨论法三、教学重点三极管的三种工作状态四、教学难点三极管的内部工作原理五、学情分析学生在这之前学习过二极管,知道二极管的单向导电性,正向偏置与反向偏置的区别,也知道二极管的导通压降。
但是对二极管的内部结构原理没有做深入的了解。
所以学生对二极管尤其是三极管是非常陌生的,可以说重来没有接触过,所以在学习的过程中难免有惧怕的心理。
而我上课的班级据我了解基础比较薄弱。
所以在进行教学设计的难度必须要有所把控。
六、教学过程1、引入展示如图所示的电路图,让学生找图中一共有几种类型不同的电子元器件?考察学生的观察力继续询问学生认识其中的哪几种?引出这堂课的主角——半导体三极管2、正课(1)回顾二极管的相关知识:二极管的符号、单向导电性、导通压降、正向偏置、反向偏置等,最后指出二极管是由一个PN结,两个电极和管壳组成。
导出三极管的内部结构。
(2)三极管的内部结构的介绍来总结三极管的特点推出另一种三极管PNP,让学生观察二者的区别,进一步总结三极管的特点(3)重点讲解三极管的三种工作状态1、截止状态2、放大状态3、饱和状态以NPN为例,从表面上看三极管可以简单的看出两个背靠背的二极管,但它并不具备放大功能,三级管若要实现放大功能,必须从三极管的内部结构和外部所加的电源极性来保证。
介绍三极管的内部结构特点发射区的掺杂浓度最高;基区很薄,且掺杂浓度最低,集电极掺杂浓度低于发射区,其面积大接下来讲解三极管中载流子的运动过程1、发射2、复合3、收集总结三极管的电流流向及电流关系根据上述电路及试验测量数据的电流数据总结三极管三种状态电流的变化1、截止状态ib=0,ic=0,ie=02、放大状态β=ic/ib 电流ic 随着ib 的变化而变化3、饱和状态β<ic/ib 电流ic 达到最大值不再随着ib 的变化而变化根据公式Uce=VCC-ic ×Rc 总结三极管在三种状态下三极管在电路中的等效作用根据三极管在分别在三种状态下的集电结和发射结的偏置分析Vb ,Vc ,Ve 电位的关系。

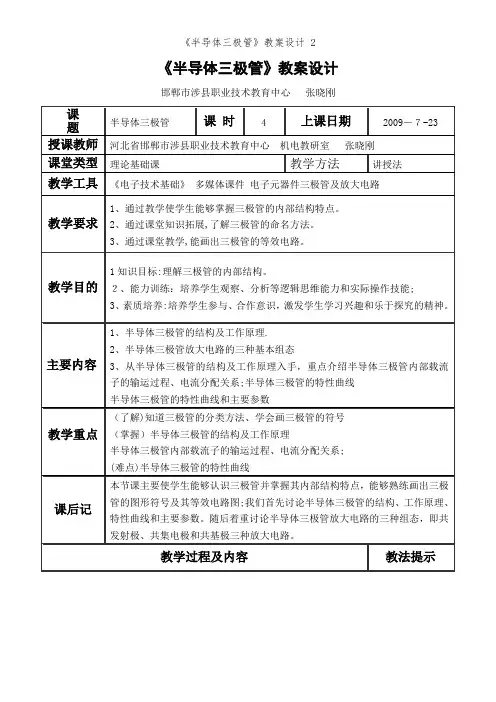

《半导体三极管》教案设计 2
《半导体三极管》教案设计邯郸市涉县职业技术教育中心张晓刚1.请举例说出三极管在实际生活中的应用?2.请说出三极管的内部机构原理?二、新课教学(约30分钟)三极管的放大作用是在一定的外部条件控制下,通过载流子传输体现出来的。
外部条件:发射结正偏,集电结反偏。
1.内部载流子的传输过程发射区:发射载流子;集电区:收集载流子;基区:传送和控制载流子(以NPN为例)图4载流子的传输过程以上看出,三极管内有两种载流子(自由电子和空穴)参与导电,故称为双极型三极管,或BJT (Bipolar Junction Transistor)。
2.电流分配关系Ie=I b+Ic3. 三极管的三种组态共发射极接法,发射极作为公共电极,用CE表示。
共基极接法,基极作为公共电极,用CB表示。
共集电极接法,集电极作为公共电极,用CC表示。
练习巩固法巩固提高举一反三第三学时 半导体三极管输入,输出的特性曲线一、课前提问(约10分钟)1.请说出三极管的内部电流分配关系? 2.请说出三极管的电流放大原理?二、新课教学(约30分钟) 1. 输入特性曲线const V BE B CE V f i ==|)((1) 当 时,相当于发射结的正向伏安特性曲线。
(2) 当 时, ,集电结已进入反偏状v CE = 0Vv CE ≥ 1VVV CE 0=VVCE 1≥V V V V BE CE CB 0>-=BE V BI 图 5 三极管的输入特性曲线态,开始收集电子,基区复合减少,同样的下,减小,特性曲线右移。
(3) 输入特性曲线的三个部分:死区;非线性区;线性区2. 输出特性曲线其输出特性曲线满足下面公式:其中:放大区:iC平行于vCE轴的区域,曲线基本平行等距。
此时,发射结正偏,集电结反偏。
截止区:i C接近零的区域,相当i B=0的曲线的下方。
此时,v BE小于死区电压,集电结反偏。
饱和区:i C明显受vCE控制的区域,该区域内,一般vCE<0.7V(硅管)。
教案2-半导体三极管
授课主要内容或板书设计教学过程主要教学内容及步骤新课导入新课讲授复习提问:1、半导体二极管的单向导电性?符号?何谓理想二极管?2、硅管、锗管的导通电压分别是多少?3、特殊二极管有那些?1、2半导体三极管一、半导体三极管的基本结构和分类1、内部结构:C集电极C集电极PN基极BNBPPNE发射极E发射极2、表示符号:CCBBEEPNP型NPN型2、分类按功率分:小功率、中功率和大功率按工作频率分:低功率管、高功率管和超高功率管按所用半导体材料分:硅管和锗管按用途分:放大管和开关管二、三极管的基本功能――电流放大1、三极管各极上的电流分配〔以NPN型为例〕得出结论:IE=IB+IC以上说明了三极管的电流分配规律:即发射极电流等于基极电流和集电极电流之和。
无论是NPN型还是PNP型,均符合这一规律。
教学过程主要教学内容及步骤2、三极管的电流放大作用从数据得出结论:IC=βIB基极电流的微小变化控制了集电极电流的变化,这就是三极管的电流放大原理。
注意:需满足条件:发射极加正向偏置电压和集电极加反向偏置电压练习:1、已知三极管的IB1=10μA时,IC1=0.8mA,当IB2=40μA时,IC2=2.4mA时求该三极管的值为多少?三、三极管的基本联结方式放大器AC+输入负载端BD三种基本联结方式,如下列图所示共发射极共基极共集电极四、三极管的特性曲线〔伏安特性曲线〕1、输入特性曲线输入特性:输入特性是指当集电极与发射极之间的电压v CE为某一常数时,输入回路中加在BJT基极与发射极之间的电压v BE与基极电流i B之间的关系曲线,用函数关系表示为:i B=f(v BE)|v CE=常数。
三极管教案
三极管教案课题:半导体三极管知识目标】本节课的知识目标包括:1.掌握半导体三极管的结构、符号、分类及命名方法;2.理解并掌握半导体三极管的电流放大作用;3.掌握使用万用表识别半导体三极管的各管脚及类型的方法。
能力目标】本节课的能力目标包括:1.通过使用万用表识别半导体三极管,进一步培养学生的实际动手能力;2.培养学生应用已有的理论知识去分析、解决实际问题的能力。
情感目标】本节课的情感目标包括:1.理论实践相结合的教学方法有利于激发学生的研究兴趣,增强学好专业的信心,端正学风;2.进一步培养学生集体协作研究能力和团队精神。
教学重点:本节课的教学重点包括:1.半导体三极管的电流放大作用;2.应用万用表检测半导体三极管的各管脚及类型。
教学用具:多媒体课件、MF-47型万用表、各类型号半导体三极管、晶闸管、双向二极管等。
教学过程:1.新课引入首先,我们先来了解一下扩音器的放大电路。
扩音器是我们常见的电器设备,用来放大声音信号。
它的原理示意图为:话筒将声音信号转换成微弱的电信号,经放大电路放大后,变成大功率的电信号,推动扬声器,再还原为较强的声音信号。
放大电路又称为放大器,能把微弱的电信号转变为较强的电信号,其核心元件主要是半导体三极管和场效应管等。
今天我们就来研究半导体三极管。
2.新课内容2-1半导体三极管一、三极管的结构、符号和类型半导体三极管犹如两个反向串联的二极管,其内部结构特点需要引出。
半导体三极管的图形符号中,箭头方向表示发射结正向偏置时发射极电流的方向,箭头朝外的是NPN型三极管,箭头朝内的是PNP型三极管。
二、半导体三极管的电流放大作用半导体三极管的电流放大作用是利用了PN结的正反偏置特性。
当发射结正向偏置时,少数载流子注入基区,形成较大的扩散电流,进而控制集电区的电流变化,从而实现电流放大的作用。
三、应用万用表检测半导体三极管的各管脚及类型使用MF-47型万用表检测半导体三极管的各管脚及类型的方法需要掌握。
三极管教案
集电极的作用:收集载流子;发射极的作用:发射载流子2)符号发射极的箭头表示电流的方向,文字符号用“V”表示。
PNP型和NPN型在符号上的区别?箭头表示什么?2.三极管的放大作用1)三极管的工作电压(1)晶体管工作在放大状态的条件:①发射结加正向电压(P接正,N接负)②集电结加反向电压(P接负,N接正)(2)注意:①电源极性:两种晶体管外接电源的正、负极相反。
②基、射极之间的正向电压(偏压):a.0.6~0.7(硅管)b.0.1~0.3(锗管)③集射极间反向电压为几伏至十几伏提问,引导学生回答引导学生共同回忆提问课堂练习:一、选择1.测得三极管IB=30μA时IC=2.4mA, IB=40μA时IC=3mA,则该管的交流电流放大系数为( )A、80B、60C、75D、1002. 用直流电压表测得放大电路中某晶体管电级1, 2, 3的电位各为V1=2V , V2=6V , V3=2.7V, 则( )A、1为e 2 为b 3为cB、1为e 2 为c 3为bC、1为b 2 为e 3为cD、1为b 2 为c 3为e3.某晶体管的集电极电流等于1mA,基极电流等于20μA,则它的发射极电流等于( )mA.A、0.98B、1.02C、0.8D、1.24. 为了使三极管可靠地截止,电路必须满足()A、发射结正偏,集电结反偏B、发射结反偏,集电结正偏C、发射结和集电结都正偏D、发射结和集电结都反偏5. 对放大电路中的三极管进行测量,各极对地电压分别为U B=2.7V,U E=2V,U C=6V,则该管工作在()A、放大区B、饱和区C、截止区D、无法确定6.当晶体管工作在放大区时,()A.发射结和集电结均反偏;B.发射结正偏,集电结反偏;C. 发射结和集电结均正偏;二、判断1.发射结处于正向偏置的晶体三极管,其一定是工作在放大状态。
()2.半导体三极管为电压控制型器件。
()3.三极管并不是两个PN结的简单组合,它不能用两个二极管代替,但发射极和集电极可以对调使用()4.三极管无论工作在何种状态,电流I E=I C+I B总是成立()5. NPN型和PNP型晶体管的区别是不但其结构不同,而且它们的工作原理也不同。
半导体三极管备课教案2
备课教案教学过程:一、组织教学二、课程导入:复习半导体二极管的结构和导电特性三、新课讲解(一).晶体三极管的结构结构组成:由两个PN结、3个杂质半导体区域和三个电极组成,杂质半导体有P、N型两种。
三个区:基区---很薄。
一般仅有1微米至几十微米厚.发射区---发射区浓度很高。
集电区---集电结截面积大于发射结截面积。
两个PN结:发射结---为发射区与基区之间的PN结。
集电结---为集电区与基区之间的PN结。
三个电极:发射极e、基极b和集电极c; 分别从这三个区引出的电极。
三个区组成形式:有NPN型和PNP型两种。
结构和符号如图下图所示。
I IBC∆∆=β(三)、晶体三极管的特性曲线三极管的特性曲线是指各电极间电压和电流之间的关系曲线。
三极管特性曲线的测试电路(一)输入特性曲线三极管的输入特性曲线如图下图所示。
1. 当u CE =0时从输入端看进去, 相当于两个PN结并联且正向偏置, 此时的特性曲线类似于二极管的正向伏安特性曲线。
2. 当u CE ≥1图中可见,的曲线比u CE =0V 时的曲线稍向右移移动。
但当 u CE ≥2V后,曲线基本重合。
(二) 输出特性曲线I I BC β≈mAμA+-+-V +-V +-U BB u BEu CEU CC i ER b R ci Bi CI CI B R B U BBU CCR CV VμAmA +U CE-+U BE-0.4 0.8 U BE /V40302010I B /mA 0U CE ≥1V测量三极管特性的实验电路 三极管的输入特性曲线。
半导体三极管教案
教师环视学生集中学生注意力
学生回答
教师叙述
10分钟
15分钟
教学环节
教 学 内 容
教学活动
时间
讲授新课
小 结
作业:
课后回顾
输出特性曲线把三极管分为三个区域:截止区、放大区和饱和区
1)截止区:
条件:发射结反偏,集电结反偏
特点:IB=0,IC≈ICE0≈0
教学环节
教学内容
教学活动
时间
组织教学
复习旧课
导入新课
讲授新课
考勤,教师组织学生做好上课准备
课前教育:
1.三极管的结构、符号
2.三极管放大的实质是什么?
3.三极管进行电流放大的外部条件
在实际中使用三极管要了解它的特性,用什么来反映三极管的特性呢?
§2-1三极管
三、三极管的特性曲线
1、输入特性:UCE保持一定时,加在基极和发射极之间的电压UBE和基极电流IB之间的关系。
3)集电极最大允许耗散功率PCM
1、三极管的特性曲线
2、三极管的三种工作状态
3、三极管的极性、材料、类型的识别
习题册1-3部分习题
教师板书,学生听述并记录笔记
学生听述并思考
15分钟
5分钟
课题名称第二章晶体三极管
§2-1晶体三极管
教学目的1、认识三极管的特性曲线
2、知道三极管的三种工作状态
3、会识别三极管的极性、材料、类型
教学重点三极管的特性曲线、三极管的三种工作状态
教学难点三极管的极性、材料、类型的识导入新课→讲授新课→练习→小结→作业
2)放大区:
条件:发射结正偏,集电结反偏
半导体三极管教案设计
《半导体三极管》教案设计邯郸市涉县职业技术教育中心张晓刚第一课时半导体三极管基本知识、导入部分:(约5分钟)1、导入如图所示是一个扩音器的示意图:其中:话筒是将声音信号转换为电信号,经放大电路放大后,变成大功率的电信号推动扬声器,再将其还原为声音信号。
放大电路又称放大器,是指能把微弱的电信号转换为较强的电信号的电子线路。
放 大器的核心元件(即放大元件)是半导体三极管。
这节课我们就来学习三极管的基础知识。
、新课教学(约25分钟)半导体三极管也称晶体三极管,是电子电路中最重要的电子元器件之一。
它主要 的功能是电流放大和开关作用,配合其他元器件还可以构成振荡器。
1•三极管的内部结构在一块极薄的硅或锗材料的半导体基片上,经过特殊的工艺加工,制造出两个 结,这两个PN 结将整个半导体基片分为 3个区域:集电区,基区和发射区。
如图所示:NPN 型 PNP 型图2三极管结构(3区2结)示意图其中:基区相对很薄,集电区面积很大,发射区载流子的掺杂浓度很高。
对应着三个区分别引出三个电极;即:基极,集电极和发射极。
分别用英文字母 B,C 和E 来表示。
运用动画把抽 象的内部结构特点直观化PN关联生活常见 的扩音器引出 本课的知识点引导思考法音信号转换为电信号电信号转换为声音信号声音图1扩音器示意图三极管是由两个PN结组成的。
我们把基极和发射极之间的PN结称作发射结,基极和集电极之间的PN结称作集电结。
2•三极管的符号半导体三极管的文字符号是:VT.由于半导体材料的不同,按照两个PN结的组合方式的不同,可以将三极管分为PNP和NPN两大类。
三极管的符号,有一个带箭头的电极是发射极。
其中:箭头朝外的是NPN型三极管,箭头朝内的是PNP型。
实际上箭头所指的方向就是电流的方向。
其图形符号如图所示:图3三极管符号3.三极管的分类三极管的种类很多,并且不同型号各有不同的用途。
三极管大都是塑料封装或金属封装,大的很大,小的很小。
(完整word)《半导体三极管》教案设计
《半导体三极管》教案设计邯郸市涉县职业技术教育中心张晓刚第二课时半导体三极管电流分配与放大原理一、课前提问(约10分钟)1。
请举例说出三极管在实际生活中的应用?2。
请说出三极管的内部机构原理?二、新课教学(约30分钟)三极管的放大作用是在一定的外部条件控制下,通过载流子传输体现出来的。
外部条件:发射结正偏,集电结反偏.1. 内部载流子的传输过程发射区:发射载流子;集电区:收集载流子;基区:传送和控制载流子(以NPN为例)图 4 载流子的传输过程以上看出,三极管内有两种载流子(自由电子和空穴)参与导电,故称为双极型三极管,或BJT (Bipolar Junction Transistor)。
2。
电流分配关系I e=I b+I c3。
三极管的三种组态课前提问,检查学生对上节课知识的掌握能力第三学时 半导体三极管输入,输出的特性曲线 一、课前提问(约10分钟)1.请说出三极管的内部电流分配关系?2.请说出三极管的电流放大原理?二、新课教学(约30分钟)1. 输入特性曲线const V BE B CE V f i ==|)((1) 当 时,相当于发射结的正向伏安特性曲线.(2) 当 时, ,集电结已进入反偏状态,开始收集电子,基区复合减少,同样的 下, 减小,特性曲线右移。
(3) 输入特性曲线的三个部分:死区;非线性区;线性区2. 输出特性曲线v CE = 0V v CE ≥ 1VV V CE 0=V V CE 1≥V V V V BE CE CB 0>-=BE V B I 图 5 三极管的输入特性曲线图 6 三极管的输出特性曲线新授课:(约30分钟)1. 输入特性曲线2. 输出特性曲线1.课前提问(约10分钟) 2。
课堂小结(约5分钟)第四学时半导体三极管的主要参数一、课前提问(约10分钟)1。
请画出三极管的输入特性曲线?2。
请画出三极管的输出特性曲线?二、新课教学(约30分钟)三极管的参数是用来表征管子性能优劣相适应范围的,它是选用三极管的依据。
半导体三极管及基本放大电路教案
教学章节第2章半导体三极管及基本放大电路2.1 双极型三极管课型理论课对象教学目标1.掌握:双极型三极管的电流分配方程和输入、输出曲线(截止区、放大区、饱和区的特点);2.理解:双极型三极管的放大条件和放大原理,三极管的直流参数和交流参数;3.了解:双极型三极管的结构和电路符号,特殊三极管。
教学重点1.双极型三极管的电流分配方程;2.双极型三极管的输入、输出曲线(截止区、放大区、饱和区);3.双极型三极管的放大条件和放大原理;4.三极管的直流参数和交流参数。
教学难点1.双极型三极管的放大原理;2.双极型三极管输入、输出曲线(截止区、放大区、饱和区)。
教学方法多媒体教学,讨论教学课时2学时教学内容2.1 双极型三极管半导体三极管有两大类型,一是双极型三极管,二是单极型场效应管。
由于它有空穴和自由电子两种载流子参与导电,故称为双极型。
本讲讨论双极型半导体三极管,通常用BJT表示,以下简称三极管。
双极型三极管可以分为如下几种类型:(1)按结构分——NPN管和PNP管(2)按功率大小分——大、中、小功率管(3)按材料分——硅管和锗管(4)按频率分——高频管和低频管2.1.1 三极管的结构和符号通过工艺的方法,把两个二极管背靠背的连接起来级组成了三极管。
按PN结的组合方式有PNP型和NPN型,它们的结构示意图和符号图分别为:如图2.1所示。
(a)NPN管的结构及符号(b)PNP管的结构及符号图2.1 三极管的结构示意图和符号不管是什麽样的三极管,它们均包含三个区:发射区,基区,集电区,同时相应的引出三个电极:发射极,基极,集电极。
同时又在两两交界区形成PN结,分别是发射结和集电结。
双极型晶体管的常见外形如图2.2所示。
图2.2 三极管的外型和管脚排列2.1.2 三极管的电流分配与放大原理(这一问题是重点)1.三极管的结构特点(1)基区很薄,且掺杂浓度很低;(2)发射区掺杂浓度远大于基区和集电区掺杂浓度;(3)集电结的结面积很大。
半导体三极管及基本放大电路教案
半导体三极管及基本放大电路教案一、教学目标:1.了解半导体三极管的结构、工作原理和特性;2.掌握半导体三极管放大电路的基本结构和基本参数计算方法;3.能够分析并设计基本的半导体三极管放大电路。
二、教学内容:1.半导体三极管的结构和工作原理;2.半导体三极管的特性及参数;3.半导体三极管的放大电路结构(共发射极、共基和共集电极放大电路);4.放大电路的基本参数计算方法;5.放大电路的分析与设计。
三、教学过程:1.导入(5分钟)向学生介绍现代电子设备中使用的重要元器件:半导体三极管。
引出本节课的主题。
2.理论讲解(20分钟)(1)半导体三极管的结构和工作原理。
通过示意图向学生介绍半导体三极管的结构,分别解释发射极、基极和集电极的作用;并讲解半导体三极管的工作原理。
(2)半导体三极管的特性及参数。
介绍半导体三极管的放大倍数、输入电阻、输出电阻等重要参数,以及它们的计算方法。
3.实例分析(20分钟)通过一个具体的实例,分析半导体三极管放大电路的基本结构和工作原理。
详细讲解共发射极、共基和共集电极放大电路的特点和适用场景。
4.计算实验(30分钟)(1)根据给定的电压和电流值,计算半导体三极管放大电路的基本参数,如放大倍数、输入电阻等。
(2)设计一个指定功能的半导体三极管放大电路。
5.实践操作(20分钟)让学生根据计算结果,选取合适的电路元件进行组装。
通过实验验证计算结果的准确性。
同时,让学生观察电路中各个元器件的电压和电流变化。
6.总结(5分钟)对本节课的内容进行总结,强调半导体三极管放大电路的重要性和实际应用。
四、教学资源:1. PowerPoint演示文稿;2.实验箱、函数信号发生器、电压表、电流表等实验仪器;3.实验元器件:电阻、电容、半导体三极管等;4.计算器。
五、教学评估:1.课堂练习:通过课堂上的计算实验,测试学生对半导体三极管放大电路基本参数计算方法的掌握程度。
2.实践操作评估:检查学生实验结果的准确性,以及观察学生对电路中各个元器件的操作和观察能力。
半导体三极管课堂教学设计
s i o n o f t e a c h i n g a r t a n d d i r e c t l y i n l f u e n c e s t h e t e a c h i n g q u a l i t y .
Se mi c o nd uc t o r t io r de i s a v e r y i mpo ta r n t p a r t o f a n a l o g c i r c u i t s .
从三极管 的应用 出发 , 激发学生专业兴 趣及热情 , 学 以
致用 。 2 . 2知 识 目标
t e n t , a n a l y s i s o f t e a c h i n g t a r g e t , a n a l y s i s f o k e y p o i n t s a n d d i f i —
半导体三极 管课堂教学设计
李雅静 刘 芬
天津 3 0 0 2 2 2 )
文章编号 : 1 6 7 2 — 7 8 9 4 ( 2 0 1 5) 1 4 — 0 0 6 1 — 0 2
( 天津职 业技 术 师 范大 学
中图 分 类 号 : G6 4 2 文献标识码 : A
摘
要
课 堂教学设计是教学艺术 的集 中表现 , 教 学设计 的
c u l t p o i n t s , t e a c h i n g a i d s a n d me t h o d s , d e s i g n o f t e a c h i n g p r o — c e s s , d e s i g n o f wr i t i n g o n t h e b l a c k b o a r d a n d t e a c h i n g r e f l e c t i o n . T h e o p t i mi z e d c l a s s r o o m t e a c h i n g d e s i n g g r e a t l y i mp r o v e s t h e
三极管教案
教学过程教学内容教学方法时间分配通过对扩音器的简单介绍,使学生对三极管有一个初步的认识,提高学生的学习兴趣课件演示三极管的基本结构和符号新课引入扩音器是我们常见的电器设备,用来放大声音信号,它的原理示意图为声音话筒声信号变为电信号放大电路声音扬声器电信号变为声信号话筒将声音信号转换成微弱的电信号,经放大电路放大后,变成大功率的电信号,推动扬声器,再还原为较强的声音信号。
放大电路又称为放大器,能把微弱的电信号转变为较强的电信号,其核心元件主要是半导体三极管和场效应管等。
今天我们就来学习半导体三极管。
新课内容§2-1 半导体三极管一、三极管的结构、符号和类型1.结构和符号提示:图形符号中,箭头方向表示发射结正向偏置时发射极电流的方向,箭头朝外的是NPN型三极管,箭头朝内的是PNP型三极管。
讲授法讲授法课件演示法5min10min通过问题引出三极管的内部结构特点拓展学生的视野,引导学生用全面的眼光分析问题课件演示结合实物演示增强学生的感性认识创设情景,提出问题。
三极管犹如两个反向串联的二极管,能否将两个普通的二极管串联起来组成三极管?不能,因为三极管的结构并不对称:①发射区的掺杂浓度远高于集电区的掺杂浓度。
②集电结的面积要比发射结的面积大,便于收集载流子。
③基区非常薄,且掺杂浓度很低。
知识拓展(1)晶体三极管只能有三个引脚吗?答:一般的晶体三极管只有三个引脚,但一些金属封装的大功率晶体三极管只有二个引脚,分别为b、e极,c极为金属外壳。
还有一些高频三极管有四个引脚,其中一个引脚和金属外壳相连,接电路板地端,有屏蔽高频电磁场干扰的作用。
(2)有三个引脚的电子器件就是晶体三极管吗?答:不一定,比如双向二极管、可控硅、三端稳压集成电路等。
三极管的体积和封装形式与功率大小有关,根据三极管的外形区分功率大小和封装形式。
2.类型按极性分:NPN型PNP型按材料分:硅管和锗管按频率分:低频三极管和高频三极管按功率分:小功率管和大功率管提示:目前我国生产的NPN型三极管多采用硅材料,PNP型三极管多采用锗材料。
半导体三极管教案
半导体三极管学科:电子技术基础班级:11秋电子技术应用9班教师:胡明锋授课类型:讲授课时:一课时一、教学目标:知识目标识记半导体三极管的定义、掌握三极管的结构、分类和符号。
技能目标能够画出半导体三极管的结构和符号,能够识别出三极管。
情感目标培养学生发现问题的能力,归纳知识的能力。
二、教学重点:1.三极管的定义、结构、符号。
2.三极管的NPN、PNP两种类型的认识。
三、教学难点三极管的结构、符号、三极管的NPN、PNP两种类型的认识四、教学媒体多媒体课件、半导体三极管、半导体二极管、粉笔。
五、教学方法讲授法、演示法。
六、教学过程(一)、导入新课1.复习内容:复习上节课半导体二极管的知识,重点复习半导体的定义、PN 结的定义和特性,半导体二极管的符号和主要特性。
2.导入新课:在半导体器件中,除了半导体二极管外还有一种广泛应用于各种电子电路的重要器件,那就是半导体三极管,通常也称为晶体管。
半导体三极管在电子电路里的主要作用是放大作用(二)、半导体三极管的结构和符号:1.观察半导体三级管的结构并熟识该图,要求能完整画出该图。
2.PNP型及NPN型三极管的内部结构及符号如图所示半导体三极管的结构与符号PNP型 NPN型3.半导体三极管是一种有三个电极、两个PN结的半导体器件。
三区:发射区、基区、集电区。
三极:发射极E、基极B、集电极C。
两结:发射结(发射极与基极之间的PN结)、集电结(集电极与基极之间的PN 结)。
4.根据半导体基片材料不同,三极管可分为PNP型和NPN型两大类。
5.两者的符号区别在于发射极的箭头方向不同。
箭头方向就是发射极正向电流的方向。
(三)、半导体三极管的分类1.按半导体基片材料不同:NPN型和PNP型。
2.按功率分:小功率管和大功率管。
3.按工作频率分:低频管和高频管。
4.按管芯所用半导体材料分:锗管和硅管。
5.按结构工艺分:合金管和平面管。
6.按用途分:放大管和开关管。
(四)、外形及封装形式三极管常采用金属、玻璃或塑料封装。
中职电子教师资格证、教师招聘面试试讲教案—半导体三极管
中职电子教师资格证、教师招聘面试试讲教案—半导体三极管
一、教学目的
1.了解三极管的结构与特性;
2.掌握三极管的类型和电流放大原理;
3.理解三极管的特性曲线和主要参数。
二、重点难点
1.三极管的电流放大原理
2.三极管的输入输出特性
三、教学过程
(一)三极管的基本结构和类型
(二)三极管在电路中的联接方式
(三)三极管的电流放大作用及原理
三极管实现放大作用的外部条件是发射结正向偏置, 集电结反向偏置。
1)发射区向基区发射电子的过程
2)电子在基区的扩散和复合过程
3)电子被集电区收集的过程
(四)特性曲线和主要参数
I
I B
C
β
≈
1、输入特性: i B =f(u BE )=CE u 常数
2、输出特性: i C =f(u CE )=B i 常数
四、课后小结
了解三极管的结构与特性;掌握三极管的类型和电流放大原理;理解三极管的特性曲线和主要参数。
半导体三极管及基本放大电路教案
半导体三极管及基本放大电路教案一、课程目标:1.了解半导体三极管的结构和工作原理;2.掌握基本放大电路的设计和分析方法;3.培养学生动手实验和分析实验结果的能力。
二、教学内容:1.半导体三极管的结构和工作原理;2.基本放大电路的设计和分析方法;3.实验:利用半导体三极管构建基本放大电路。
三、教学过程:1.导入(10分钟)引入半导体三极管的概念和作用,和学生一起思考半导体三极管在现代电子设备中的重要性和应用。
2.半导体三极管的结构和工作原理(20分钟)2.1.引入半导体三极管的结构和符号表示,解释其由三个半导体材料构成的特点;2.2.介绍半导体三极管的三个结:发射结、基极结和集电结;2.3.描述半导体三极管的工作原理,包括截止区、饱和区和放大区的区别。
3.基本放大电路的设计和分析方法(40分钟)3.1.介绍基本放大电路的概念和作用;3.2.引入电流放大倍数和电压放大倍数的概念;3.3.讲解共射放大电路和共集放大电路的基本原理和特点;3.4.教授基本放大电路的设计和分析方法,包括选择电阻值和计算放大倍数。
4.实验(30分钟)4.1.实验目的:通过实际操作半导体三极管和元器件,构建基本放大电路并测试其放大性能;4.2.实验步骤:a.准备实验所需材料:半导体三极管、电阻、电源等;b.按照电路图连接元器件;c.接通电源,调整电阻和电压,观察输出信号;d.测量输出信号的放大倍数;e.记录实验结果并分析。
五、小结(10分钟)总结本节课的重点和难点,并对实验结果进行分析和讨论,对半导体三极管及基本放大电路的原理和实际应用进行探讨。
六、作业(10分钟)布置作业:要求学生选择一个电子设备(如手机、电脑等),研究其中一个关键元器件的工作原理和作用,并写一份报告。
七、教学反思通过本节课的教学,学生能够了解半导体三极管的结构和工作原理,掌握基本放大电路的设计和分析方法,并通过实验加深对相关知识的理解。
同时,通过作业的布置,培养了学生自主学习和研究的能力。
半导体三极管及基本放大电路教案共44页文档
模拟电子技术基础理论课教案授课教师上课时间:周次:教学内容2.1 双极型三极管半导体三极管有两大类型,一是双极型三极管,二是单极型场效应管。
由于它有空穴和自由电子两种载流子参与导电,故称为双极型。
本讲讨论双极型半导体三极管,通常用BJT表示,以下简称三极管。
双极型三极管可以分为如下几种类型:(1)按结构分——NPN管和PNP管(2)按功率大小分——大、中、小功率管(3)按材料分——硅管和锗管(4)按频率分——高频管和低频管2.1.1 三极管的结构和符号通过工艺的方法,把两个二极管背靠背的连接起来级组成了三极管。
按PN结的组合方式有PNP型和NPN型,它们的结构示意图和符号图分别为:如图2.1所示。
(a)NPN管的结构及符号(b)PNP管的结构及符号图2.1 三极管的结构示意图和符号不管是什麽样的三极管,它们均包含三个区:发射区,基区,集电区,同时相应的引出三个电极:发射极,基极,集电极。
同时又在两两交界区形成PN结,分别是发射结和集电结。
双极型晶体管的常见外形如图2.2所示。
图2.2 三极管的外型和管脚排列2.1.2 三极管的电流分配与放大原理(这一问题是重点)1.三极管的结构特点(1)基区很薄,且掺杂浓度很低;(2)发射区掺杂浓度远大于基区和集电区掺杂浓度;(3)集电结的结面积很大。
上述结构特点构成了晶体管具有放大作用的内部条件。
2.三极管具有电流放大作用的外部条件三极管具有电流放大作用的外部条件是:发射结正向偏置;集电结反向偏置。
即对NPN管,要求UBE >0,UBC<0,即:VC>VB>VE;对PNP管,要求UBE <0,UBC>0,即:VC<VB<VE。
3.三极管的三种组态三极管有三个端子,一个可作为输入端,另一个作为输出端,第三个作为输入和输出的公用端。
在实现放大作用时,它有三种连接方式,称为三种组态即共基,共集和共射。
如图2.3所示。
图2.3 BJT的三种组态4.晶体管内部载流子的运动晶体管内部载流子的传输过程如图2.4所示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《半导体三极管》教案设计邯郸市涉县职业技术教育中心张晓刚
第二课时半导体三极管电流分配与放大原理
一、课前提问(约10分钟)
1.请举例说出三极管在实际生活中的应用?
2.请说出三极管的内部机构原理?
二、新课教学(约30分钟)
三极管的放大作用是在一定的外部条件控制下,通过载流子传输体现出来的。
外部条件:发射结正偏,集电结反偏。
1. 内部载流子的传输过程
发射区:发射载流子;
集电区:收集载流子;
基区:传送和控制载流子(以NPN为例)
图 4 载流子的传输过程
以上看出,三极管内有两种载流子(自由电子和空穴)参与导电,故称为双极型三极管,或BJT (Bipolar Junction Transistor)。
2. 电流分配关系
I e=I b+I c
3. 三极管的三种组态
共发射极接法,发射极作为公共电极,用CE表示。
练习巩固法巩固提高举一反三
4. 放大作用
第三学时 半导体三极管输入,输出的特性曲线
一、课前提问(约10分钟)
1.请说出三极管的内部电流分配关系?
2.请说出三极管的电流放大原理?
二、新课教学(约30分钟) 1. 输入特性曲线
const V BE B CE V f i ==|)(
(1) 当 时,相当于发射结的正向伏安特性曲线。
v CE = 0V
v CE ≥ 1V
V
V CE
0=
(2) 当 时, ,集电结已进入反偏状态,开始
收集电子,基区复合减少,同样的 下, 减小,特性曲线右移。
(3) 输入特性曲线的三个部分:死区;非线性区;线性区 2. 输出特性曲线
其输出特性曲线满足下面公式:
其中:放大区:i C 平行于v CE 轴的区域,曲线基本平行等距。
此时,发射结正
偏,集电结反偏。
截止区:i C 接近零的区域,相当i B =0的曲线的下方。
此时,v BE 小于死区电压,
集电结反偏。
课前提问,检查学生对上节课知识的掌握能力
V V CE 1≥V V V V BE CE CB 0>-=BE V B
I const
i CE C B V f i ==|)(图 5 三极管的输入特性曲线
图 6 三极管的输出特性曲线
饱和区:i C明显受v CE控制的区域,该区域内,一般v CE<0.7V(硅管)。
此时,发射结正偏,集电结正偏或反偏电压很小。
三、课堂小结:(约5分钟)
通过本节课的学习,同学们能够掌握三极管的输入和输出特性曲线图的画法,并能利用本节课的知识总结出三极管的输出特性曲线的特点
四、课后作业
1.请分别画出三极管的输入和输出曲线。
2.请同学们利用本节课的知识总结出三极管的输出特性曲线的特点。
附:板书设计
主板书副板书
新授课:(约30分钟)
1. 输入特性曲线 1.课前提问(约10分钟)
v CE = 0V v CE 1V
2.课堂小结(约5分钟)。
