LED显示屏各芯片管脚定义

LED显示屏各芯片管脚定义

一、1.2 LED板的芯片功能74HC245的作用:信号功率放大。

第1脚DIR,为输入输出转换端口,当DIR=“1”高电平(接VCC)时信号由“A”端输入“B”端输出,DIR=“0”低电平(接GND)时信号由“B”端输入“A”端输出。

第19脚G,使能端,若该脚为“1”A/B端的信号将不导通,只有为“0”时A/B 端才被启用,该脚也就是起到开关的作用.第2~9脚“A”信号输入\输出端,A1=B1、、、、、、A8=B8,A1与B1是一组,如果DIR=“1”G=“0”则A1输入B1输出,其它类同。

如果DIR=“0”G=“0”则B1输入A1输出,其它类同。

第11~18脚“B”信号输入\输出端,功能与“A”端一样。

第10脚GND,电源地。

第20脚VCC,电源正极。

74HC595的作用:LED驱动芯片,8位移位锁存器。

第8脚GND,电源地。

第16脚VCC,电源正极第14脚DATA,串行数据输入口,显示数据由此进入,必须有时钟信号的配合才能移入。

QA~QH的输出由输入的数据控制。

第12脚STB,锁存端,当输入的数据在传入寄存器后,只有供给一个锁存信号才能将移入的数据送QA~QH口输出。

第11脚CLK,时钟端,每一个时钟信号将移入一位数据到寄存器。

第10脚SCLR,复位端,只要有复位信号,寄存器内移入的数据将清空,显示屏不用该脚,一般接VCC。

第9脚DOUT,串行数据输出端,将数据传到下一个。

第15、1~7脚,并行输出端也就是驱动输出端,驱动LED。

HC16126\TB62726的作用:LED驱动芯片,16位移位锁存器。

第1脚GND,电源地。

第24脚VCC,电源正极第2脚DATA,串行数据输入第3脚CLK,时钟输入第4脚STB,锁存输入第23脚输出电流调整端,接电阻调整第22脚DOUT,串行数据输出第21脚EN,使能输入其它功能与74HC595相似,只是TB62726是16位移位锁存器,并带输出电流调整功能,但在并行输出口上不会出现高电平,只有高阻状态和低电平状态。

LED显示屏各芯片管脚定义汇总

LED显示屏各芯片管脚定义汇总

一、1.2 LED板的芯片功能74HC245的作用:信号功率放大。

第1脚DIR,为输入输出转换端口,当DIR=“1”高电平(接VCC)时信号由“A”端输入“B”端输出,DIR=“0”低电平(接GND)时信号由“B”端输入“A”端输出。

第19脚G,使能端,若该脚为“1”A/B端的信号将不导通,只有为“0”时A/B 端才被启用,该脚也就是起到开关的作用.第2~9脚“A”信号输入\输出端,A1=B1、、、、、、A8=B8,A1与B1是一组,如果DIR=“1”G=“0”则A1输入B1输出,其它类同。

如果DIR=“0”G=“0”则B1输入A1输出,其它类同。

第11~18脚“B”信号输入\输出端,功能与“A”端一样。

第10脚GND,电源地。

第20脚VCC,电源正极。

74HC595的作用:LED驱动芯片,8位移位锁存器。

第8脚GND,电源地。

第16脚VCC,电源正极第14脚DATA,串行数据输入口,显示数据由此进入,必须有时钟信号的配合才能移入。

QA~QH的输出由输入的数据控制。

第12脚STB,锁存端,当输入的数据在传入寄存器后,只有供给一个锁存信号才能将移入的数据送QA~QH口输出。

第11脚CLK,时钟端,每一个时钟信号将移入一位数据到寄存器。

第10脚SCLR,复位端,只要有复位信号,寄存器内移入的数据将清空,显示屏不用该脚,一般接VCC。

第9脚DOUT,串行数据输出端,将数据传到下一个。

第15、1~7脚,并行输出端也就是驱动输出端,驱动LED。

HC16126\TB62726的作用:LED驱动芯片,16位移位锁存器。

备注:HC16126驱动芯片定义和5020,5024,2016等芯片一样第1脚GND,电源地。

第24脚VCC,电源正极第2脚DATA,串行数据输入第3脚CLK,时钟输入第4脚STB,锁存输入第23脚输出电流调整端,接电阻调整第22脚DOUT,串行数据输出第21脚EN,使能输入其它功能与74HC595相似,只是TB62726是16位移位锁存器,并带输出电流调整功能,但在并行输出口上不会出现高电平,只有高阻状态和低电平状态。

LED显示屏IC管脚功能及参数自制

LED显示屏IC管脚功能及参数自制

LED显示屏IC管脚功能及参数自制
1、CPU管脚:CPU管脚是LED显示屏IC最重要的管脚,主要用于处
理信息输入或输出,如操作信息、数据信息等,CPU管脚的传输频率一般
在几十MHz到几GHz之间,传输信号的电压通常在2.5V-3.3V之间,CPU
管脚有8路、16路、20路等不同类型。

2、存储管脚:存储管脚是LED显示屏IC的一个重要部分,主要用于
存储显示数据,包括存储显示文字、图像、视频等数据,存储管脚的传输
速度一般在几GHz到几GHz之间,传输信号的电压通常在2.5V-3.3V之间,存储管脚有8路、16路、20路等不同类型。

3、控制管脚:控制管脚是LED显示屏IC的一个重要部分,主要用于
控制LED显示屏的功能,包括控制显示内容、亮度、对比度等,控制管脚
的电压在2.5V-3.3V之间,有8路、16路、20路等不同类型。

4、计时、PWM管脚:计时、PWM管脚是LED显示屏IC的一个重要部分,主要用于控制显示器的刷新频率,主要使用PWM(脉冲宽度调制)技
术来控制刷新频率,计时、PWM管脚的传输频率一般在几KHz到几MHz之间。

LED显示屏各芯片管脚定义

LED显示屏各芯片管脚定义

一、1.2 LED板的芯片功能74HC245的作用:信号功率放大。

第1脚DIR,为输入输出转换端口,当DIR=“1”高电平(接VCC)时信号由“A”端输入“B”端输出,DIR=“0”低电平(接GND)时信号由“B”端输入“A”端输出。

第19脚G,使能端,若该脚为“1”A/B端的信号将不导通,只有为“0”时A/B端才被启用,该脚也就是起到开关的作用.第2~9脚“A”信号输入\输出端,A1=B1、、、、、、A8=B8,A1与B1是一组,如果DIR=“1”G=“0”则A1输入B1输出,其它类同。

如果DIR=“0”G=“0”则B1输入A1输出,其它类同。

第11~18脚“B”信号输入\输出端,功能与“A”端一样。

第10脚GND,电源地。

第20脚VCC,电源正极。

74HC595的作用:LED驱动芯片,8位移位锁存器。

第8脚GND,电源地。

第16脚VCC,电源正极第14脚DATA,串行数据输入口,显示数据由此进入,必须有时钟信号的配合才能移入。

QA~QH的输出由输入的数据控制。

第12脚STB,锁存端,当输入的数据在传入寄存器后,只有供给一个锁存信号才能将移入的数据送QA~QH口输出。

第11脚CLK,时钟端,每一个时钟信号将移入一位数据到寄存器。

第10脚SCLR,复位端,只要有复位信号,寄存器移入的数据将清空,显示屏不用该脚,一般接VCC。

第9脚DOUT,串行数据输出端,将数据传到下一个。

第15、1~7脚,并行输出端也就是驱动输出端,驱动LED。

HC16126\TB62726的作用:LED驱动芯片,16位移位锁存器。

备注:HC16126驱动芯片定义和5020,5024,2016等芯片一样第1脚GND,电源地。

第24脚VCC,电源正极第2脚DATA,串行数据输入第3脚CLK,时钟输入第4脚STB,锁存输入第23脚输出电流调整端,接电阻调整第22脚DOUT,串行数据输出第21脚EN,使能输入其它功能与74HC595相似,只是TB62726是16位移位锁存器,并带输出电流调整功能,但在并行输出口上不会出现高电平,只有高阻状态和低电平状态。

LED显示屏各芯片管脚定义汇总

LED显示屏各芯片管脚定义汇总

LED显示屏各芯片管脚定义汇总1.电源芯片管脚定义:-VCC:电源正极,一般接5V电源。

-GND:电源负极,接地。

-EN:使能控制,高电平使能,低电平关闭。

2.控制芯片管脚定义:-DATA:数据输入口,接受控制信号的数据。

-CLK:时钟输入口,控制数据输入的节奏。

-OE:输出使能控制,高电平有效。

-STB:锁存使能控制,高电平锁存,低电平解锁。

-A/B:引脚选择控制,用于控制地址或选择数据组。

3.数据存储芯片管脚定义:-CS:片选控制,低电平有效。

-WE:写使能控制,低电平有效。

-OE:输出使能控制,低电平有效。

-A0-Ax:地址输入口,用于设置读写地址。

-D0-Dx:数据输入/输出口,用于读写数据。

4.PWM控制芯片管脚定义:-VIN:输入电压,一般接5V电源。

-VOUT:输出电压,用于控制LED的亮度。

-CTRL:控制输入,用于控制PWM的占空比。

-GND:接地。

5.LED驱动芯片管脚定义:-VIN:输入电压,一般接5V电源。

-VOUT:输出电压,用于供电给LED灯。

-CTRL:控制输入,用于控制LED的亮度。

-GND:接地。

-LED+:LED灯的正电源连接口。

-LED-:LED灯的负电源连接口。

以上是LED显示屏常见芯片管脚定义的简要汇总,不同的LED显示屏可能会使用不同的芯片和管脚定义,具体的管脚定义需要根据实际情况来确定。

另外,不同的芯片可能还有其他的管脚定义,根据具体的需求和设计来选择适合的芯片和管脚连接方式。

LED显示屏IC脚位功能

LED显示屏IC脚位功能

74HC245的作用:信号功率放大。

第1脚DIR,为输入输出端口转换用,DIR=“1”高电平时信号由“A”端输入“B”端输出,DIR=“0”低电平时信号由“B”端输入“A”端输出。

第2~9脚“A”信号输入输出端,A1=B1、、、、、、A8=B8,A1与B1是一组,如果DIR=“1”G=“0”则A1输入B1输出,其它类同。

如果DIR=“0”G=“0”则B1输入A1输出,其它类同。

第11~18脚“B”信号输入输出端,功能与“A”端一样,不在描述。

第19脚G,使能端,若该脚为“1”A/B端的信号将不导通,只有为“0”时A/B端才被启用,该脚也就是起到开关的作用。

第10脚GND,电源地。

第20脚VCC,电源正极。

74HC04的作用:6位反相器。

第7脚GND,电源地。

第14脚VCC,电源正极。

信号由A端输入Y端反相输出,A1与Y1为一组,其它类推。

例:A1=“1”则Y1=“0”、A1=“0”则Y1=“1”,其它组功能一样。

74HC138的作用:八位二进制译十进制译码器。

第8脚GND,电源地。

第15脚VCC,电源正极第1~3脚A、B、C,二进制输入脚。

第4~6脚片选信号控制,只有在4、5脚为“0”6脚为“1”时,才会被选通,输出受A、B、C信号控制。

其它任何组合方式将不被选通,且Y0~Y7输出全为“1”。

通过控制选通脚来级联,使之扩展到十六位。

例:G2A=0,G2B=0,G1=1,A=1,B=0,C=0,则Y0为“0”Y1~Y7为“1”,详情见真值表。

74HC595的作用:LED驱动芯片,8位移位锁存器。

第8脚GND,电源地。

第16脚VCC,电源正极第14脚DATA,串行数据输入口,显示数据由此进入,必须有时钟信号的配合才能移入。

第13脚EN,使能口,当该引脚上为“1”时QA~QH口全部为“1”,为“0”时QA~QH的输出由输入的数据控制。

第12脚STB,锁存口,当输入的数据在传入寄存器后,只有供给一个锁存信号才能将移入的数据送QA~QH口输出。

LED显示屏各芯片管脚定义

LED显示屏各芯片管脚定义

一、1.2LED板的芯片功能74HC245的作用:信号功率放大。

第1脚DIR,为输入输出转换端口,当DIR=“1”高电平(接VCC)时信号由“A”端输入“B”端输出,DIR=“0”低电平(接GND)时信号由“B”端输入“A”端输出。

第19脚G,使能端,若该脚为“1”A/B端的信号将不导通,只有为“0”时A/B 端才被启用,该脚也就是起到开关的作用.第2~9脚“A”信号输入\输出端,A1=B1、、、、、、A8=B8,A1与B1是一组,如果DIR=“1”G=“0”则A1输入B1输出,其它类同。

如果DIR=“0”G=“0”则B1输入A1输出,其它类同。

第11~18脚“B”信号输入\输出端,功能与“A”端一样。

第10脚GND,电源地。

第20脚VCC,电源正极。

74HC595的作用:LED驱动芯片,8位移位锁存器。

第8脚GND,电源地。

第16脚VCC,电源正极第14脚DATA,串行数据输入口,显示数据由此进入,必须有时钟信号的配合才能移入。

QA~QH的输出由输入的数据控制。

第12脚STB,锁存端,当输入的数据在传入寄存器后,只有供给一个锁存信号才能将移入的数据送QA~QH口输出。

第11脚CLK,时钟端,每一个时钟信号将移入一位数据到寄存器。

第10脚SCLR,复位端,只要有复位信号,寄存器内移入的数据将清空,显示屏不用该脚,一般接VCC。

第9脚DOUT,串行数据输出端,将数据传到下一个。

第15、1~7脚,并行输出端也就是驱动输出端,驱动LED。

HC16126\TB62726的作用:LED驱动芯片,16位移位锁存器。

备注:HC16126驱动芯片定义和5020,5024,2016等芯片一样第1脚GND,电源地。

第24脚VCC,电源正极第2脚DATA,串行数据输入第3脚CLK,时钟输入第4脚STB,锁存输入第23脚输出电流调整端,接电阻调整第22脚DOUT,串行数据输出第21脚EN,使能输入其它功能与74HC595相似,只是TB62726是16位移位锁存器,并带输出电流调整功能,但在并行输出口上不会出现高电平,只有高阻状态和低电平状态。

LED显示屏各芯片管脚定义

LED显示屏各芯片管脚定义

、1.2 LED 板的芯片功能74HC245的作用:信号功率放大第1脚DIR ,为输入输出转换端口,当 DIR= “ 1 ”高电平(接VCC )时信号 由“A ”端输入“ B ”端输出, DIR= “ 0”低电平ND 接时信号由“ B ” 端输入“ A ”端输出。

第19脚G ,使能端,若该脚为“ 1 '端的信号将不导通,只有为“0 时A/B 端才被启用,该脚也就是起到开关的作用.第2~9脚“A ”信号输入 输出端,A 仁B1、、、、、、A8=B8 , A1与B1是一组, 如果DIR= “ 1 ” G= “ 0”则A1输入B1输出,其它类同。

如果 DIR= “ 0” G= “ 0”贝B1输入A1输出,其它类同。

第11~18脚“ B ”信号输入输出端,功能与“ A ”端一样。

第10脚GND ,电源地。

第20脚VCC ,电源正极。

74HC595的作用:LED 驱动芯片,8位移位锁存器«=► 1 rj AS .* 5IGISI M IEKJT9CJ 3FI3曰&7a I型m-ZJF" F1P3JFIF r-i —彳—「IT— IQ B i 1 ■□VccQo匚N牛吕□U晟O D匚3 1 r□A匚与□QIUTF^JT ENABLE:5L T=N□CLOCK.0 口匚G11□SHIFT OLOCK5L TO□RESt IC」SO*第8脚GND,电源地。

第16脚VCC,电源正极第14脚DATA,串行数据输入口,显示数据由此进入,必须有时钟信号的配合才能移入。

QA~QH的输出由输入的数据控制。

第12脚STB,锁存端,当输入的数据在传入寄存器后,只有供给一个锁存信号才能将移入的数据送QA~QH 口输出。

第11脚CLK,时钟端,每一个时钟信号将移入一位数据到寄存器。

第10脚SCLR,复位端,只要有复位信号,寄存器移入的数据将清空,显示屏不用该脚,一般接VCC。

第9脚DOUT,串行数据输出端,将数据传到下一个。

常用IC脚位图与说明

常用IC脚位图与说明

常用IC脚位图与说明
一、MBI5026脚位图与说明
脚说明
注:同类芯片有MBI5027、MBI5024;TB62726;88161;DM133A;16126;ZQ9726等,脚位相同,功能相同,
主要用于户外显示屏。

与74HC245配套使用。

二、74HC595脚位图与说明
注:主要用途是控制列信号。

多于户内点阵单元板,与4953、74HC138,74HC245配套使用。

三、74HC138脚位图说明:
1、A0~A2为地址线输入脚(来源74HC245)。

2、E1~E3为根据电路设计需要决定本身无实际意义。

3、GND 与VCC 为电源脚。

4、Y0~Y8为行信号控制输出到IC4953。

注:同类芯片有74HC139,功能同等,用于行信号控制,多用于户内点阵单元板。

与4953,74HC595,
74HC245配套使用。

四、74HC245脚位图:
说明:1、DIR (VDD)、GND、VCC为直流电源脚(注意区分
正负极)。

2、OE为接地端。

3、A0~A7为信号输入脚.
4、B0~B7为信号输出脚(A0输入对应B0输出,依此类推)。

注:同类IC有74HC244,但脚位不同。

功能同等,
都是用于信号放大。

任何产品都必须使用。

五、4953脚位图
说明:1、S1~S2为行信号输入(来源74HC138)。

2、G1~G2为接电源脚。

3、D1、D2为输出脚。

注:同类产品有4801、4803等。

用于对行信号控制。

LED显示屏各芯片管脚定义

LED显示屏各芯片管脚定义

一、LED板的芯片功能74HC245的作用:信号功率放大。

第1脚DIR,为输入输出转换端口,当DIR=“1”高电平(接VCC)时信号由“A”端输入“B”端输出,DIR=“0”低电平(接GND)时信号由“B”端输入“A”端输出。

第19脚G,使能端,若该脚为“1”A/B端的信号将不导通,只有为“0”时A/B 端才被启用,该脚也就是起到开关的作用.第2~9脚“A”信号输入\输出端,A1=B1、、、、、、A8=B8,A1与B1是一组,如果DIR=“1”G=“0”则A1输入B1输出,其它类同。

如果DIR=“0”G=“0”则B1输入A1输出,其它类同。

第11~18脚“B”信号输入\输出端,功能与“A”端一样。

第10脚GND,电源地。

第20脚VCC,电源正极。

74HC595的作用:LED驱动芯片,8位移位锁存器。

第8脚GND,电源地。

第16脚VCC,电源正极第14脚DATA,串行数据输入口,显示数据由此进入,必须有时钟信号的配合才能移入。

QA~QH的输出由输入的数据控制。

第12脚STB,锁存端,当输入的数据在传入寄存器后,只有供给一个锁存信号才能将移入的数据送QA~QH口输出。

第11脚CLK,时钟端,每一个时钟信号将移入一位数据到寄存器。

第10脚SCLR,复位端,只要有复位信号,寄存器内移入的数据将清空,显示屏不用该脚,一般接VCC。

第9脚DOUT,串行数据输出端,将数据传到下一个。

第15、1~7脚,并行输出端也就是驱动输出端,驱动LED。

HC16126\TB62726的作用:LED驱动芯片,16位移位锁存器。

备注:HC16126驱动芯片定义和5020,5024,2016等芯片一样第1脚GND,电源地。

第24脚VCC,电源正极第2脚DATA,串行数据输入第3脚CLK,时钟输入第4脚STB,锁存输入第23脚输出电流调整端,接电阻调整第22脚DOUT,串行数据输出第21脚EN,使能输入其它功能与74HC595相似,只是TB62726是16位移位锁存器,并带输出电流调整功能,但在并行输出口上不会出现高电平,只有高阻状态和低电平状态。

LED显示屏常用IC管脚说明【LED显示屏维修资料】

LED显示屏常用IC管脚说明【LED显示屏维修资料】

常用器件的介绍1.IC的管脚功能IC芯片分别:74HC245、74HC595、74HC138、74HC04、4953。

各IC管脚功能如下:A: 74HC245功能是放大及缓冲。

各引脚如图20 和1接电源(+5V)19脚和10脚接电源地(GND)当电源是以上接时:输入脚分别为2、3、4、5、6、7、8、9。

1输出脚分别为11、12、13、14、15、16、17、18注:2脚输入时,18脚输出。

其它脚以此类推。

B:74HC138功能是8选1译码器,输出为8行。

控制行数据。

各引脚如图第8脚GND,电源地。

第15脚VCC,电源正极第1-3脚A、B、C,输入脚。

第4-6脚选通输入端,(一般第5脚为EN )9-15脚和第7脚输出端。

C:74HC595功能是8位串入、并出移位寄存器。

控制列数据。

各引脚如图216脚和10脚接电源(+5V),13脚和8脚接电源地(GND)。

列信号输出脚:1、2、3、4、5、6、7、15。

第一列输出脚为7脚,以此类推。

另第八列输出脚为15脚。

数据信号输入脚(Din)为14,数据信号输出脚(Din)为9。

锁存信号脚(L)为12脚,移位信号脚(S)为11脚。

D:74HC04功能是六带缓冲反相器,控制使零信号(EN)。

各引脚如下图314脚接电源(+5V),7脚电源地(GND)。

信号输入脚为:1、3、5、9、11、13。

信号输出脚为:2、4、6、8、10、12。

E:4953行管功能是开关作用,每个行管控制2行。

1脚和3脚接电源(+5V)。

信号输入脚:2、4。

信号输出脚:5、6、7、8。

5脚和6脚为一组输入,47脚和8脚、5脚和6脚为一组输出。

P10单元板,是由1个74HC245,一个74HC04.一个74HC138,四个行管4953和16个74HC595列管组成.TB62726与5026 5024 16126的作用:LED驱动芯片,16位移位锁存器。

第1脚GND,电源地。

第24脚VCC,电源正极第2脚DATA,串行数据输入第3脚CLK,时钟输入.第4脚STB,锁存输入 .第23脚输出电流调整端,接电阻调整第22脚DOUT,串行数据输出第21脚EN,使能输入第5-12脚和13-20脚驱动输出端。

led常用ic管脚定义

led常用ic管脚定义

LED 常用芯片245芯片:主芯片1.245芯片的作用是信号放大及缓冲。

2.DIR 为数据流向控制端:DIR=1,数据流向A →B ;DIR=0,数据流向B →A 。

3.OE 为输出状态控制端:OE=1,输出高阻态;OE=0,数据正常传输。

4.信号若从A0输入,则从B0输出;若从B0输入,则从A0输出;以此类推,A1-B1、A2-B2、A3-B3、A4-B4 (9)管脚定义138芯片:3线-8线译码器1.138芯片的作用是控制行数据,单个138控制8行数据。

2.A0、A1、A2为三位二进制数据输入端,控制八个十进制数据输出端Y0———Y7——。

3.E1——、E2——、E3为使能端,当E1——=0、E2——=0、E3=1同时满足时,八个输出端才能正常输出。

4.单个138芯片所能控制的扫描方式为8扫及8扫以下,当模组扫描方式大于8扫时,就需要采用138级联方式控制,通常把E1——、E3作为位选信号。

5.16扫实现原理:利用两个138组成4线-16线译码器从而控制16行数据,D 信号分成两路分别控制两个138芯片的E1——或者E3端,通过D 信号的高低电平变化来选通任意一个138芯片。

6.32扫实现原理:需要四个138组成5线-32线译码器从而控制32行数据。

二进制数D 、E 行信号通过一个138输出4个十进制数分别控制4个138E1——端,从而通过D 、E 数据变化来选通任意一个138芯片。

管脚定义4953芯片:行驱动管,内部由两个独立COMS 管组成1.S1、S2接电源正极Vcc ,G1与G2为控制端(138输出引脚提供)分别控制两个输出:S1→D1、D1;S2→D2、D2。

2.内部由两个独立的P 沟道场效应管集成,当每一显示行需要的电流比较大时,要使用行驱动管。

管脚定义ICN2012:集合138、4953、4051功能1.A0、A1、A2为3位二进制行数据输入端,OUT0-OUT7为8个十进制数据输出端。

led显示屏模组常用IC的引脚说明

led显示屏模组常用IC的引脚说明

led显⽰屏模组常⽤IC的引脚说明引脚说明符号引脚描述Q0…Q7 8位并⾏数据输出,其中Q0为第15脚GND 第8脚地Q7’ 第9脚串⾏数据输出MR 第10脚主复位(低电平)SHCP 第11脚移位寄存器时钟输⼊STCP 第12脚存储寄存器时钟输⼊OE 第13脚输出有效(低电平)DS 第14脚串⾏数据输⼊VCC 第16脚电源74HC138是⼀款⾼速CMOS器件,74HC138引脚兼容低功耗肖特基TTL(LSTTL)系列。

74HC138译码器可接受3位⼆进制加权地址输⼊(A0, A1和A2),并当使能时,提供8个互斥的低有效输出(Y0⾄Y7)。

74HC138特有3个使能输⼊端:两个低有效(E1和E2)和⼀个⾼有效(E3)。

除⾮E1和E2置低且E3置⾼,否则74HC138将保持所有输出为⾼。

利⽤这种复合使能特性,仅需4⽚74HC138芯⽚和1个反相器,即可轻松实现并⾏扩展,组合成为⼀个1-32(5线到32线)译码器。

任选⼀个低有效使能输⼊端作为数据输⼊,⽽把其余的使能输⼊端作为选通端,则74HC138亦可充当⼀个8输出多路分配器,未使⽤的使能输⼊端必须保持绑定在各⾃合适的⾼有效或低有效状态。

74HC138与74HC238逻辑功能⼀致,只不过74HC138为反相输出。

编辑本段功能CD74HC138 ,CD74HC238和CD74HCT138 , CD74HCT238是⾼速硅栅CMOS解码器,适合内存地址解码或数据路由应⽤。

74HC138 作⽤原理于⾼性能的存贮译码或要求传输延迟时间短的数据传输系统,在⾼性能存贮器系统中,⽤这种译码器可以提⾼译码系统的效率。

将快速赋能电路⽤于⾼速存贮器时,译码器的延迟时间和存贮器的赋能时间通常⼩于存贮器的典型存取时间,这就是说由肖特基钳位的系统译码器所引起的有效系统延迟可以忽略不计。

HC138 按照三位⼆进制输⼊码和赋能输⼊条件,从8 个输出端中译出⼀个低电平输出。

两个低电平有效的赋能输⼊端和⼀个⾼电平有效的赋能输⼊端减少了扩展所需要的外接门或倒相器,扩展成24 线译码器不需外接门;扩展成32 线译码器,只需要接⼀个外接倒相器。

LED显示屏常用的IC芯片

LED显示屏常用的IC芯片
输出脚分别为11、12、13、14、15、16、17、18
注:2脚输入时,18脚输出。其它脚以此类推。
2)74HC138功能是8选1译码器,输出为8行。控制行数据。
第8脚GND,电源地。 第15脚VCC,电源正极第1-3脚A、B、C,输入脚。第4-6脚选通输入端,(一般第5脚为EN )9-15脚和第7脚输出端。
1脚和3脚接电源(+5V)。
信号输入脚:2、4。
信号输出脚:5、6、7、8。 5脚和6脚为一组输入,
7脚和8脚 、5脚和6脚为一组输出。
6)MBI5024的作用:LED驱动芯片,16位移位锁存器。
第1脚GND,电源地。 第24脚VCC,电源正极第2脚DATA,串行数据输入
第3脚CLK,时钟输入.第4脚STB,锁存输入 .第23脚输出电流调整端,接电阻调整
第22脚DOUT,串行数据输出 第21脚EN,使能输入第5-12脚和13-20脚驱动输出端。
其它功能与74HC595相似,只是MBI5024是16位移位锁存器,并带输出电流调整功能,但在并行输出口上不会出现高电平,只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出。
3)74HC595功能是8位串入串、并出移位寄存器。控制列数据。
16脚和10脚接电源(+5V),13脚和8脚接电源地(GND)。
列信号输出脚:1、2、3、4、5、6、7、15。
第一列输出脚为7脚,以此类推。另第八列输出脚为15脚。
数据信号输入脚(Din)为14,数据信号输出脚(Din)为9。
LED显示屏常用的IC芯片有:74HC245、74HC595、74HC138、74HC04、4953、MBI5024。

LED显示屏常用IC脚的定义及作用基本维修原理

LED显示屏常用IC脚的定义及作用基本维修原理

LED显示屏常用IC脚的定义及作用基本维修原理一、LED显示屏常用IC脚的定义及作用:1.电源脚(VCC和GND):电源脚连接电源,提供电流和电压给IC。

2.显示数据输入脚(DIN):接收外部数据输入,用于控制LED的显示。

3.显示时钟输入脚(CLK):接收外部时钟信号,确定数据的显示时序。

4.数据锁存脚(LATCH):将输入的数据锁存,传送给LED显示屏。

5.输出使能脚(OE):使能信号,控制数据的输出和显示。

6.扫描/转发地址脚(A0-A7):控制LED显示屏的扫描或转发地址。

7.亮度控制脚(BR):用于调节LED显示屏的亮度。

8.复位脚(RST):复位信号脚,用于复位芯片。

9.串行数据输出脚(DOUT):将接收到的数据串行输出给下一个IC 或显示模组。

二、LED显示屏基本维修原理:1.检查电源:首先检查电源线是否连接稳定,供电是否正常。

可以通过测量电源电压和电流来判断电源是否正常工作。

2.检查信号线:检查信号线是否连接正确,信号线是否断开或接触不良。

可以使用万用表或示波器来检测信号的连通性。

3.检查显示数据:检查输入的显示数据是否正确,数据线是否连接正确。

可以使用逻辑分析仪或示波器来检测数据的传输情况。

4.检查IC脚位:检查LED显示屏上的IC脚位是否损坏或接触不良。

可以使用放大镜或显微镜来观察并修复脚位。

5.更换故障IC:如果确定IC损坏,可以通过更换故障IC来修复问题。

首先需要确定IC的型号和规格,然后使用烙铁和焊锡网等工具进行更换。

6.检查LED灯珠:LED显示屏上的LED灯珠如果出现亮度不均或灭点等问题,可以使用万用表测量灯珠的电压和电流,并逐个更换故障灯珠。

7.温度问题:LED显示屏长时间工作后,可能会出现发热问题。

首先检查散热器是否正常,然后可以使用红外测温仪检测显示屏各个部分的温度,如果温度过高,需要进行散热处理。

8.静电保护:在维修过程中,需要注意对LED显示屏的静电保护。

LED显示屏各芯片管脚定义汇总

LED显示屏各芯片管脚定义汇总

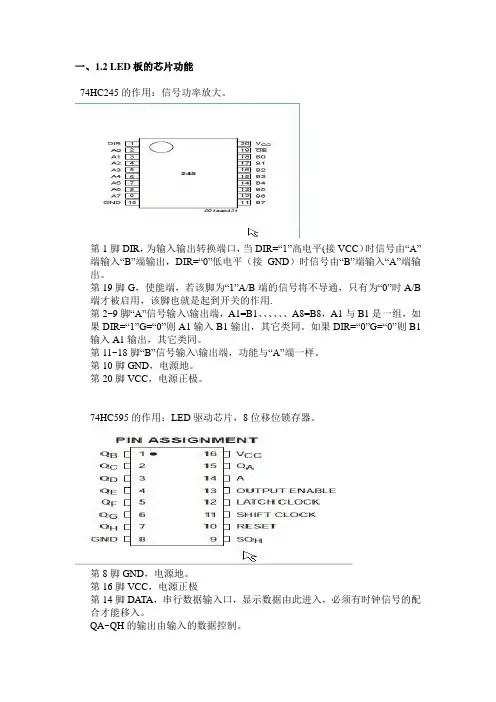

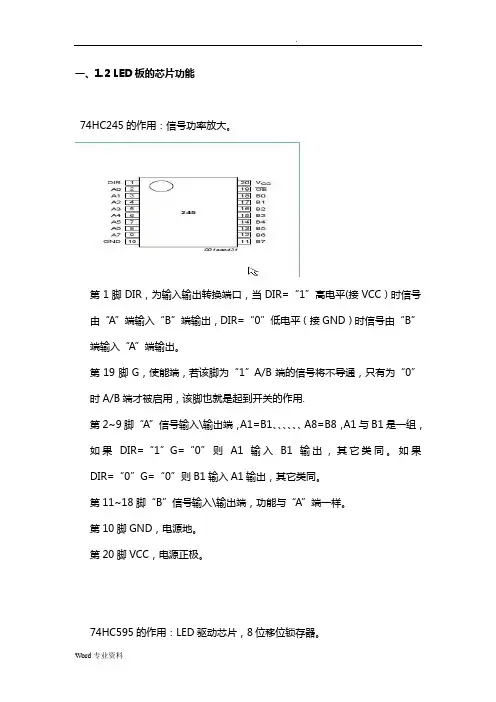

一、1.2 LED板的芯片功能74HC245的作用:信号功率放大。

第1脚DIR,为输入输出转换端口,当DIR=“1”高电平(接VCC)时信号由“A”端输入“B”端输出,DIR=“0”低电平(接GND)时信号由“B”端输入“A”端输出。

第19脚G,使能端,若该脚为“1”A/B端的信号将不导通,只有为“0”时A/B 端才被启用,该脚也就是起到开关的作用.第2~9脚“A”信号输入\输出端,A1=B1、、、、、、A8=B8,A1与B1是一组,如果DIR=“1”G=“0”则A1输入B1输出,其它类同。

如果DIR=“0”G=“0”则B1输入A1输出,其它类同。

第11~18脚“B”信号输入\输出端,功能与“A”端一样。

第10脚GND,电源地。

第20脚VCC,电源正极。

74HC595的作用:LED驱动芯片,8位移位锁存器。

第8脚GND,电源地。

第16脚VCC,电源正极第14脚DATA,串行数据输入口,显示数据由此进入,必须有时钟信号的配合才能移入。

QA~QH的输出由输入的数据控制。

第12脚STB,锁存端,当输入的数据在传入寄存器后,只有供给一个锁存信号才能将移入的数据送QA~QH口输出。

第11脚CLK,时钟端,每一个时钟信号将移入一位数据到寄存器。

第10脚SCLR,复位端,只要有复位信号,寄存器内移入的数据将清空,显示屏不用该脚,一般接VCC。

第9脚DOUT,串行数据输出端,将数据传到下一个。

第15、1~7脚,并行输出端也就是驱动输出端,驱动LED。

HC16126\TB62726的作用:LED驱动芯片,16位移位锁存器。

备注:HC16126驱动芯片定义和5020,5024,2016等芯片一样第1脚GND,电源地。

第24脚VCC,电源正极第2脚DATA,串行数据输入第3脚CLK,时钟输入第4脚STB,锁存输入第23脚输出电流调整端,接电阻调整第22脚DOUT,串行数据输出第21脚EN,使能输入其它功能与74HC595相似,只是TB62726是16位移位锁存器,并带输出电流调整功能,但在并行输出口上不会出现高电平,只有高阻状态和低电平状态。

led显示屏模组常用IC的引脚说明

led显示屏模组常用IC的引脚说明

引脚说明符号引脚描述Q0…Q7 8位并行数据输出,其中Q0为第15脚GND 第8脚地Q7’ 第9脚串行数据输出MR 第10脚主复位(低电平)SHCP 第11脚移位寄存器时钟输入STCP 第12脚存储寄存器时钟输入OE 第13脚输出有效(低电平)DS 第14脚串行数据输入VCC 第16脚电源74HC138是一款高速CMOS器件,74HC138引脚兼容低功耗肖特基TTL(LSTTL)系列。

74HC138译码器可接受3位二进制加权地址输入(A0, A1和A2),并当使能时,提供8个互斥的低有效输出(Y0至Y7)。

74HC138特有3个使能输入端:两个低有效(E1和E2)和一个高有效(E3)。

除非E1和E2置低且E3置高,否则74HC138将保持所有输出为高。

利用这种复合使能特性,仅需4片74HC138芯片和1个反相器,即可轻松实现并行扩展,组合成为一个1-32(5线到32线)译码器。

任选一个低有效使能输入端作为数据输入,而把其余的使能输入端作为选通端,则74HC138亦可充当一个8输出多路分配器,未使用的使能输入端必须保持绑定在各自合适的高有效或低有效状态。

74HC138与74HC238逻辑功能一致,只不过74HC138为反相输出。

编辑本段功能CD74HC138 ,CD74HC238和CD74HCT138 , CD74HCT238是高速硅栅CMOS解码器,适合内存地址解码或数据路由应用。

74HC138 作用原理于高性能的存贮译码或要求传输延迟时间短的数据传输系统,在高性能存贮器系统中,用这种译码器可以提高译码系统的效率。

将快速赋能电路用于高速存贮器时,译码器的延迟时间和存贮器的赋能时间通常小于存贮器的典型存取时间,这就是说由肖特基钳位的系统译码器所引起的有效系统延迟可以忽略不计。

HC138 按照三位二进制输入码和赋能输入条件,从8 个输出端中译出一个低电平输出。

两个低电平有效的赋能输入端和一个高电平有效的赋能输入端减少了扩展所需要的外接门或倒相器,扩展成24 线译码器不需外接门;扩展成32 线译码器,只需要接一个外接倒相器。

LED显示屏常用IC管脚说明【LED显示屏维修资料】

LED显示屏常用IC管脚说明【LED显示屏维修资料】

常用器件的介绍1.IC的管脚功能IC芯片分别:74HC245、74HC595、74HC138、74HC04、4953。

各IC管脚功能如下:A: 74HC245功能是放大及缓冲。

各引脚如图20 和1接电源(+5V)19脚和10脚接电源地(GND)当电源是以上接时:输入脚分别为2、3、4、5、6、7、8、9。

1输出脚分别为11、12、13、14、15、16、17、18注:2脚输入时,18脚输出。

其它脚以此类推。

B:74HC138功能是8选1译码器,输出为8行。

控制行数据。

各引脚如图第8脚GND,电源地。

第15脚VCC,电源正极第1-3脚A、B、C,输入脚。

第4-6脚选通输入端,(一般第5脚为EN )9-15脚和第7脚输出端。

C:74HC595功能是8位串入、并出移位寄存器。

控制列数据。

各引脚如图216脚和10脚接电源(+5V),13脚和8脚接电源地(GND)。

列信号输出脚:1、2、3、4、5、6、7、15。

第一列输出脚为7脚,以此类推。

另第八列输出脚为15脚。

数据信号输入脚(Din)为14,数据信号输出脚(Din)为9。

锁存信号脚(L)为12脚,移位信号脚(S)为11脚。

D:74HC04功能是六带缓冲反相器,控制使零信号(EN)。

各引脚如下图314脚接电源(+5V),7脚电源地(GND)。

信号输入脚为:1、3、5、9、11、13。

信号输出脚为:2、4、6、8、10、12。

E:4953行管功能是开关作用,每个行管控制2行。

1脚和3脚接电源(+5V)。

信号输入脚:2、4。

信号输出脚:5、6、7、8。

5脚和6脚为一组输入,47脚和8脚、5脚和6脚为一组输出。

P10单元板,是由1个74HC245,一个74HC04.一个74HC138,四个行管4953和16个74HC595列管组成.TB62726与5026 5024 16126的作用:LED驱动芯片,16位移位锁存器。

第1脚GND,电源地。

第24脚VCC,电源正极第2脚DATA,串行数据输入第3脚CLK,时钟输入.第4脚STB,锁存输入 .第23脚输出电流调整端,接电阻调整第22脚DOUT,串行数据输出第21脚EN,使能输入第5-12脚和13-20脚驱动输出端。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

LED显示屏常用器件的介绍
1.IC的管脚功能
IC芯片分别:74HC245、74HC595、74HC138、74HC04、4953。

各IC管脚功能如下:
A: 74HC245功能是放大及缓冲。

各引脚如图
20 和1接电源(+5V)
19脚和10脚接电源地(GND)
当电源是以上接时:输入脚分别为2、3、4、5、6、7、8、9。

输出脚分别为11、12、13、14、15、16、
17、18
注:2脚输入时,18脚输出。

其它脚以此类推。

B:74HC138功能是8选1译码器,输出为8行。

控制行数据。

各引脚如图
第8脚GND,电源地。

第15脚VCC,电源正极第1-3脚A、B、C,输入脚。

第4-6脚选通输入端,(一般第5脚为EN )
9-15脚和第7脚输出端。

C:74HC595功能是8位串入串、并出移位寄存器。

控制列数据。

各引脚如图
16脚和10脚接电源(+5V),13脚和8脚接电
源地(GND)。

列信号输出脚:1、2、3、4、5、6、7、15。

第一列输出脚为7脚,以此类
推。

另第八列输出脚为15脚。

数据信号输入脚(Din)为14,数据信号输出
脚(Din)为9。

锁存信号脚(L)为12脚,移位信号脚为11
脚。

D:74HC04功能是六带缓冲反相器,控制使零信号(EN)。

各引脚如下图
15脚接电源(+5V),7脚电源地(GND)。

信号输入脚为:1、3、5、9、11、13。

信号输出脚为:2、4、6、8、10、12。

E:4953行管功能是开关作用,每个行管控制2
行。

1脚和3脚接电源(+5V)。

信号输入脚:2、4。

信号输出脚:5、6、7、8。

5脚和6脚为一
组输入,
7脚和8脚、5脚和6脚为一组输出。

TB62726与5026 5024 16126的作用:LED驱动芯片,16位移
位锁存器。

第1脚GND,电源地。

第24脚VCC,电源正极第2脚DATA,
串行数据输入
第3脚CLK,时钟输入.第4脚STB,锁存输入 .第23脚输出电
流调整端,接电阻调整
第22脚DOUT,串行数据输出第21脚EN,使能输入第5-12脚
和13-20脚驱动输出端。

其它功能与74HC595相似,只是TB62726是16位移位锁存器,并带输出电流调整功能,但在并行输出口上不会出现高电平,只有高阻状态和低电平状态。

74HC595并行输出口有高电平和低电平输出。

TB62726与5026 5024的引脚功能一样,结构相似。

不同点是TB62726和5026每路输出电压为5-90毫安,5024 16126为3-45毫
LED显示屏常见信号的了解
1)CLK时钟信号:提供给移位寄存器的移位脉冲,每一个脉冲将引起数据移入或移出一位。

数据口上的数据必须与时钟信号协调才能正常传送数据,数据信号的频率必须是时钟信号的频率的1/2倍。

在任何情况下,当时钟信号有异常时,会使整板显示杂乱无章。

2)STB锁存信号:将移位寄存器内的数据送到锁存器,并将其数据内容通过驱动电路点亮LED显示出来。

但由于驱动电路受EN使能信号控制,其点亮的前提必须是使能为开启状态。

锁存信号也须要与时钟信号协调才能显示出完整的图象。

在任何情况下,当锁存信号有异常时,会使整板显示杂乱无章。

3)EN使能信号:整屏亮度控制信号,也用于显示屏消隐。

只要调整它的占空比就可以控制亮度的变化。

当使能信号出现异常时,整屏将会出现不亮、暗亮或拖尾等现象。

4)数据信号:提供显示图象所需要的数据。

必须与时钟信号协调才能将数据传送到任何一个显示点。

一般在显示屏中红绿蓝的数据信号分离开来,若某数据信号短路到正极或负极时,则对应的该颜色将会出现全亮或不亮,当数据信号被悬空时对应的颜色显示情况不
定。

5)ABCD行信号:只有在动态扫描显示时才存在,ABCD其实是二进制数,A是最低位,如果用二进制表示ABCD信号控制最大范围是16行(1111),1/4扫描中只要AB信号就可以了,因为AB信号的表示范围是4行(11)。

当行控制信号出现异常时,将会出现显示错位、
高亮或图像重叠等现象。
