常用钢材回火温度与硬度对照表2
常用钢材热处理参数表
火 等温℃
炉冷
710
炉冷
正 温度℃ 火 冷却
900-950 900-950
900-950 870-880
空冷
930-950
温度℃ 980
880
840 820
淬
硬度
火
61-64 58-60 ＞62
65
HRC
840
860 800
800 840
53-58 62-66 62 62-64 62-65
150℃ 63
810-870 800-870 780-800 炉冷
850-870
正 温度℃ 820-860 820-860 830-860 850-880
火 冷却
空冷
温度℃ 淬
硬度 火
HRC
810 57-64
810 57-64
870 ＞60
860 56-62
880 54-56
880 950 1050 1130 58-60 60-62 62-63 42-45
各 150℃ 61
61
61
56
54
59
60
63
42
种 200℃ 58
58
60
55
52
58
59
62
42
不 300℃ 54
54
56
51
48
53
58
59
43
同 400℃ 47
47
51
49
42
48
57
57
44
温 500℃
39
39
43
45
39
42
54
55
48

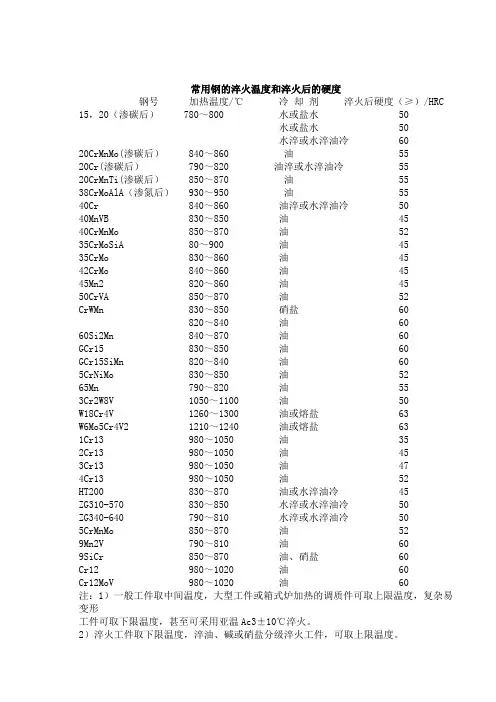

常用钢的淬火温度和淬火后的硬度
常用钢的淬火温度和淬火后的硬度钢号加热温度/℃冷却剂淬火后硬度（≥）/HRC 15，20（渗碳后） 780～800 水或盐水 50水或盐水 50水淬或水淬油冷 6020CrMnMo(渗碳后） 840～860 油 5520Cr(渗碳后） 790～820 油淬或水淬油冷 5520CrMnTi(渗碳后） 850～870 油 5538CrMoAlA（渗氮后） 930～950 油 5540Cr 840～860 油淬或水淬油冷 5040MnVB 830～850 油 4540CrMnMo 850～870 油 5235CrMoSiA 80～900 油 4535CrMo 830～860 油 4542CrMo 840～860 油 4545Mn2 820～860 油 4550CrVA 850～870 油 52CrWMn 830～850 硝盐 60820～840 油 6060Si2Mn 840～870 油 60GCr15 830～850 油 60GCr15SiMn 820～840 油 605CrNiMo 830～850 油 5265Mn 790～820 油 553Cr2W8V 1050～1100 油 50W18Cr4V 1260～1300 油或熔盐 63W6Mo5Cr4V2 1210～1240 油或熔盐 631Cr13 980～1050 油 352Cr13 980～1050 油 453Cr13 980～1050 油 474Cr13 980～1050 油 52HT200 830～870 油或水淬油冷 45ZG310-570 830～850 水淬或水淬油冷 50ZG340-640 790～810 水淬或水淬油冷 505CrMnMo 850～870 油 529Mn2V 790～810 油 609SiCr 850～870 油、硝盐 60Cr12 980～1020 油 60Cr12MoV 980～1020 油 60注：1）一般工件取中间温度，大型工件或箱式炉加热的调质件可取上限温度，复杂易变形工件可取下限温度，甚至可采用亚温Ac3±10℃淬火。
常用钢号热处理淬火回火温度对照表
常用钢号热处理淬火回火温度对照表(生产经验)常用钢号热处理淬火回火温度对照表，热处理工作十五年的经验总结，此为实际生产所用，可能与教科书太一样，生产经验，仅做参考。
以下HB代表布氏硬度值，HRC代码洛氏硬度C标尺。
1.45# 淬火温度830℃ 水冷硬度要求 HB229-269 回火温度 570 硬度要求 HB197-235，回火温度 6202.40Cr 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 520 硬度要求 HB229-269，回火温度 580 硬度要求 HB197-235，回火温度 6403.35SiMn 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6204.35CrMo 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求 HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6205.30Cr2Ni2Mo 淬火温度870℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6406.34Cr2Ni2Mo 淬火温度870℃油硬度要求 HB290-341，回火温度 560硬度要求 HB260-300，回火温度 600硬度要求 HB229-269，回火温度 6407.34Cr2Ni3Mo 淬火温度870℃ 油冷硬度要求 HB330-360，回火温度 380 硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6408.34CrMo1A 淬火温度870℃油冷硬度要求 HB260-300，回火温度 590 硬度要求 HB229-269，回火温度 6309.35CrMoSi 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64010.38CrMoA1 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 69011.40CrMnMo860℃油硬度要求 HB330-360，回火温度 480硬度要求 HB290-341，回火温度 520硬度要求 HB260-300，回火温度 580硬度要求 HB229-269，回火温度 64090-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64013.40CrNi2MoA 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64014.45CrMnMo 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64015.42CrMo4 淬火温度860℃油硬度要求 HB260-300，回火温度 570硬度要求 HB229-269，回火温度 62016.42CrMo 淬火温度860℃ 油冷硬度要求 HB290-341，回火温度 450 硬度要求 HB260-300，回火温度 580,500(齿圈) 硬度要求 HB229-269，回火温度 620 硬度要求 HB197-235，回火温度 65017.40MnB 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 45018.50Mn 淬火温度830℃ 油(水)冷硬度要求 HB290-341，回火温度 480 硬度要求 HB260-300，回火温度 550 硬度要求 HB229-269，回火温度 60019.50SiMn 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64020.5CrMnMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 67021.5CrNiMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 67022.55 淬火温度800℃ 油(水)冷硬度要求 HB290-341，回火温度 480 硬度要求 HB260-300，回火温度 560 硬度要求 HB229-269，回火温度 600 硬度要求 HB197-235，回火温度 67023.60CrMnMo 淬火温度850 油冷硬度要求 HB290-341，回火温度 590 硬度要求 HB260-300，回火温度 650 硬度要求 HB229-269，回火温度 670300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度71025.GCr9 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71026.GCr6 淬火温度840℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71027.Cr12MoV 淬火温度1100℃ 油冷硬度要求 HB229-269，回火温度 71528.15CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 58029.20CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60030.20CrNi 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60031.20CrMnMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60032.1Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 71033.2Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69034.3Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 450 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69035.4Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69036.50SiMnMoV 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 70037.9Cr2Mo 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 630 硬度要求 HB229-269，回火温度 66038.37SiMn2MoV 淬火温度870℃ 油冷硬度要求 HB260-300，回火温度 66039.45MnMo 淬火温度870℃ 油冷硬度要求 HB197-235，回火温度 65040.3Cr2W8V 淬火温度1050℃ 油冷(HRC50-54) 600-65041.W18Cr4V 淬火温度1260℃ 油冷(HRC58-60) 560三次回火42.W9Cr4V2 淬火温度1260℃ 油冷(HRC58-60) 560三次回火。

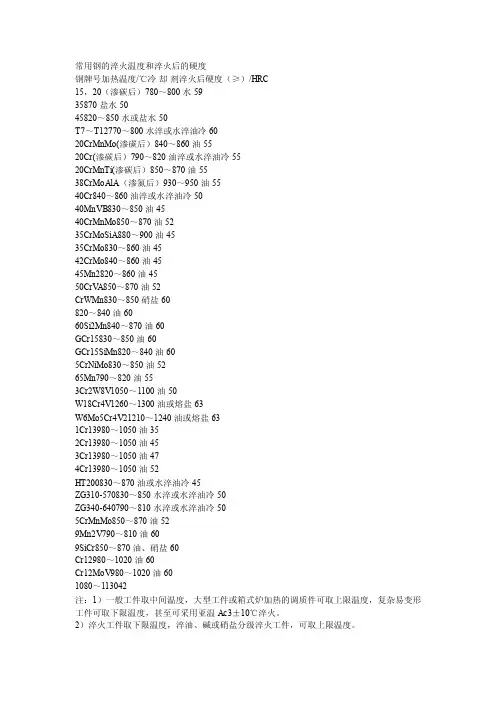

常用钢材淬火硬度表
常用钢的淬火温度和淬火后的硬度钢牌号加热温度/℃冷却剂淬火后硬度（≥）/HRC15，20（渗碳后）780～800水5935870盐水5045820～850水或盐水50T7～T12770～800水淬或水淬油冷6020CrMnMo(渗碳后）840～860油5520Cr(渗碳后）790～820油淬或水淬油冷5520CrMnTi(渗碳后）850～870油5538CrMoAlA（渗氮后）930～950油5540Cr840～860油淬或水淬油冷5040MnVB830～850油4540CrMnMo850～870油5235CrMoSiA880～900油4535CrMo830～860油4542CrMo840～860油4545Mn2820～860油4550CrV A850～870油52CrWMn830～850硝盐60820～840油6060Si2Mn840～870油60GCr15830～850油60GCr15SiMn820～840油605CrNiMo830～850油5265Mn790～820油553Cr2W8V1050～1100油50W18Cr4V1260～1300油或熔盐63W6Mo5Cr4V21210～1240油或熔盐631Cr13980～1050油352Cr13980～1050油453Cr13980～1050油474Cr13980～1050油52HT200830～870油或水淬油冷45ZG310-570830～850水淬或水淬油冷50ZG340-640790～810水淬或水淬油冷505CrMnMo850～870油529Mn2V790～810油609SiCr850～870油、硝盐60Cr12980～1020油60Cr12MoV980～1020油601080～113042注：1）一般工件取中间温度，大型工件或箱式炉加热的调质件可取上限温度，复杂易变形工件可取下限温度，甚至可采用亚温Ac3±10℃淬火。
2）淬火工件取下限温度，淬油、碱或硝盐分级淬火工件，可取上限温度。
h13回火温度与硬度对照表
h13回火温度与硬度对照表H13回火温度与硬度对照表随着工业技术的不断发展，各种合金钢的应用越来越广泛。
其中，H13钢常被用于制作模具、模板和锻造手柄等高耐磨应用。
H13钢具有高硬度、高强度、高韧性和高热稳定性等特点，可以在高温下保持其优异的性能表现。
而回火温度则直接影响到H13钢的硬度和强度等性能，因此回火温度与硬度对照表的制定对于提高H13钢材的加工效率和降低成本具有重要意义。
下面是H13回火温度与硬度对照表：1. 回火温度为300℃时，H13钢的硬度为48HRC。
2. 回火温度为400℃时，H13钢的硬度为45HRC。
3. 回火温度为500℃时，H13钢的硬度为42HRC。
4. 回火温度为550℃时，H13钢的硬度为40HRC。
5. 回火温度为600℃时，H13钢的硬度为37HRC。
6. 回火温度为650℃时，H13钢的硬度为35HRC。
可以看出，随着回火温度的升高，H13钢的硬度逐渐下降。
因此，在实际生产中，要根据具体应用选择合适的回火温度，以达到最佳的加工效果。
通常情况下，较高的回火温度可以提高H13钢的韧性和强度，适合用于制造大型模具和锻造手柄等高强度要求的应用；而较低的回火温度则适用于制造小型模板、热挤压模和发动机部件等高精度和高硬度要求的应用。
需要注意的是，回火温度的选择还需与工作环境和加工工艺相结合，避免过高或过低的回火温度导致H13钢的性能下降或出现裂纹、疲劳等问题。
此外，H13钢的回火温度对于热处理工艺质量的影响也十分重要，必须严格按照回火温度与硬度对照表进行操作和监控，以确保H13钢材后续加工性能的最佳状态。
总之，H13回火温度与硬度对照表是H13钢材的重要参考标准，对于提高生产效率、降低生产成本具有关键作用。
在实际应用中，制定合适的回火温度与硬度对照表，结合具体的工作环境和加工工艺，才能最大限度地发挥H13钢的性能优势，实现更加精准、高效的生产加工。
42CrMo回火温度与硬度对照表
42CrMo回火温度与硬度对照表42CrMo回火温度与硬度对照表：1. 850℃时回火：硬度260HV，抗拉强度850MPa2. 860℃时回火：硬度280HV，抗拉强度900MPa3. 870℃时回火：硬度300HV，抗拉强度950MPa4. 880℃时回火：硬度320HV，抗拉强度1000MPa5. 890℃时回火：硬度340HV，抗拉强度1050MPa6. 900℃时回火：硬度360HV，抗拉强度1100MPa7. 910℃时回火：硬度380HV，抗拉强度1150MPa8. 920℃时回火：硬度400HV，抗拉强度1200MPa42CrMo是一种常用的钢材，由于42CrMo的加工性能受到热处理过程的影响，因此，正确进行热处理及温度控制是非常重要的。
正确的回火温度可以有效提升钢材的抗拉强度和硬度，以及降低出现脆性断裂的可能性，能够保证钢材的质量安全和使用寿命。
下面我们就来看一下42CrMo回火温度与硬度对照表：850℃时回火：硬度260HV，抗拉强度850MPa；860℃时回火：硬度280HV，抗拉强度900MPa；870℃时回火：硬度300HV，抗拉强度950MPa；880℃时回火：硬度320HV，抗拉强度1000MPa；890℃时回火：硬度340HV，抗拉强度1050MPa；900℃时回火：硬度360HV，抗拉强度1100MPa；910℃时回火：硬度380HV，抗拉强度1150MPa；920℃时回火：硬度400HV，抗拉强度1200MPa。
从以上42CrMo回火温度与硬度对照表可以看出，当温度升高时，钢材的硬度也会增加，抗拉强度也会随着温度的升高而增加，这有利于提升钢材的使用性能。
另外，随着温度的不断提升，钢材的变形更小，并且钢材结构也会出现局部精细化，可以有效降低脆性断裂的可能性。
但是，温度提高会消耗钢材中的一些元素，所以也要注意不要过度热处理钢材，以提高使用寿命。
热处理硬度对照表
60 HRB - 80 HRB
固溶处理（Solution Heat Treated）
80 HRB - 100 HRB
自然时效（Natural Aging）
70 HRB - 90 g）
90 HRB - 110 HRB
请注意，以上数值仅供参考，具体的硬度取决于所使用的材料和热处理参数。此外，硬度值的表示方式可以使用不同的硬度标准，如Brinell硬度（HB）或Vickers硬度（HV）。因此，在实际应用中，应根据具体情况参考相应的热处理规范和材料数据表来确定硬度要求。
热处理硬度对照表
以下是常见的热处理硬度对照表，列出了不同热处理状态下的硬度值。
1.钢材热处理硬度对照表（以Rockwell硬度为单位）：
热处理状态
硬度值范围
退火（Annealed）
80 HRB 以下
软化（Softened）
80 HRB - 120 HRB
规范化（Normalized）
120 HRB - 160 HRB
固溶处理（Solution Annealed）
160 HRB - 200 HRB
淬火 + 回火（Quenched and Tempered）
30 HRC - 60 HRC
2.铝合金热处理硬度对照表（以Rockwell硬度为单位）：
热处理状态
硬度值范围
空气冷却（Air Quenched）
40 HRB - 60 HRB
常用钢的淬火温度和淬火后的硬度
常用钢的淬火温度和淬火后的硬度HRC（洛氏硬度）和HB（布氏硬度）具体区别布式硬度是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。
布式硬度值是载荷除以压痕球形表面积所得的商。
洛式硬度是以压痕塑性变形深度来确定硬度值指标。
以0.002毫米作为一个硬度单位。
1.HRC含意是洛式硬度C标尺，HB含意是布式硬度。
2.HRC和HB在生产中的应用都很广泛3.HRC适用范围HRC 20－－67，相当于HB225－－650若硬度高于此范围则用洛式硬度A标尺HRA。
若硬度低于此范围则用洛式硬度B标尺HRB。
布式硬度上限值HB650,不能高于此值。
4.洛氏硬度计C标尺之压头为顶角120度的金刚石圆锥，试验载荷为一确定值，中国标准是150公斤力。
布氏硬度计之压头为淬硬钢球（HBS)或硬质合金球（HBW），试验载荷随球直径不同而不同，从3000到31.25公斤力。
5.洛式硬度压痕很小，测量值有局部性，须测数点求平均值，适用成品和薄片，归于无损检测一类。
布式硬度压痕较大，测量值准，不适用成品和薄片，一般不归于无损检测一类。
6.洛式硬度的硬度值是一无名数，没有单位。
（因此习惯称洛式硬度为多少度是不正确的。
）布式硬度的硬度值有单位，且和抗拉强度有一定的近似关系。
7.洛式硬度直接在表盘上显示，操作方便，快捷直观，适用于大量生产中。
布式硬度需要用显微镜测量压痕直径，然后查表或计算，操作较繁琐。
8.在一定条件下，HB与HRC可以查表互换。
其心算公式可大概记为：1HRC≈1/10HB。
洛氏硬度（HRC）和布氏硬度（HB）具体区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。
cr12回火温度与硬度对照表
cr12回火温度与硬度对照表
CR12是一种常用的工具钢，其回火温度和硬度对照表如下：
回火温度（℃）|硬度（HRC）
-|-
150|62-64
200|60-62
250|58-60
300|56-58
350|54-56
400|52-54
CR12钢的回火温度和硬度是密切相关的。
回火温度过高或过低都会对硬度产生不良影响。
因此，在使用CR12钢时，选择适当的回火温度是非常重要的。
根据上表可以看出，CR12钢的硬度随着回火温度的升高而降低。
这是因为随着回火温度的升高，钢材中的碳元素开始向晶界或形成碳化物析出，减少了钢材中的可溶碳含量，从而降低了硬度。
另外，回火温度还会影响钢材的韧性。
对于一些要求韧性较高的零部件，回火温度应该适当调整，以保证在强度和韧性之间取得平衡。
需要注意的是，CR12钢的回火温度应该控制在260-320℃之间，以保证钢材的良好性能。
如果回火温度太低，钢材的硬度较高，但韧性较
差，容易产生裂纹；如果回火温度太高，钢材的硬度会降低，但韧性会提高，但同时强度也会有所下降。
总之，在使用CR12钢时，必须根据具体的使用情况选择适当的回火温度，以保证钢材的硬度、强度和韧性都能够满足要求，从而发挥最大的作用。
常用钢材热处理硬度值参考表
性均高，冷变形塑性高，焊接性良好，
合
各种渗碳零件，如曲柄销、活塞销、活塞 退火后切削加工性较发，对性能要求不
金 结直接淬 火，但热处理变形较大，有回火脆性， 一般均做为渗碳钢使用
环、联轴器、小凸轮轴、小齿轮、滑阀、 活塞、衬套、轴承圈、螺钉、铆钉等，还 可以用作淬火钢，制造要求一定强度和韧 性，但变形要求较宽的小型零件
HRC55-62 强度韧性均好，承受高应力、耐磨件，齿轮、心轴。 8-12元/千克
HRC58-65 测力弹簧、一般机械的圆、方螺旋弹簧。
15-20元/千克
HRC45-50 小尺寸座垫脚石弹簧、发条、离合器簧片。
15-20元/千克
HRC55-62 强度耐磨性好，轴、万向接头轴等。
12-15元/千克
HRC60-64 硬度与耐磨性好，高碳铬轴承钢，轴承外圈。
常用钢材分类表
类别 分类 牌号
主要特征
应用举例
用于制造地脚螺栓、犁铧、烟筒、屋面板
具有高的塑性、韧性和焊接性能，良好
碳
Q215 的压力加工性能，但强度低
、铆钉、低碳钢丝、薄板、焊管、拉杆、
素
吊钩、支架、焊接结构
结 构 钢
Q235
具有高的塑性、韧性和焊接性能、冷冲 压性能，以及一定的强度、好的冷弯性 能
参考价格
备注
HRC62-65 刀具(比W6Mo5Cr4V性能降低50％)。
78-85元/千克
HRC63-66 刀具(钻头、丝锥、铣刀、铰刀、拉刀、齿轮)。 110-185元/千克
HRC64-66 刀具(强度及热塑性略高于W6Mo5Cr4V2)。
150-290元/千克
HRC48-55 腐蚀性，硬度较高，轴承滚针。
常用钢号热处理淬火回火温度对照表
常用钢号热处理淬火回火温度对照表(生产经验)常用钢号热处理淬火回火温度对照表，热处理工作十五年的经验总结，此为实际生产所用，可能与教科书太一样，生产经验，仅做参考。
以下HB代表布氏硬度值，HRC代码洛氏硬度C标尺。
1.45# 淬火温度830℃ 水冷硬度要求 HB229-269 回火温度 570 硬度要求 HB197-235，回火温度 6202.40Cr 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 520 硬度要求 HB229-269，回火温度 580 硬度要求 HB197-235，回火温度 6403.35SiMn 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6204.35CrMo 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求 HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6205.30Cr2Ni2Mo 淬火温度870℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6406.34Cr2Ni2Mo 淬火温度870℃油硬度要求 HB290-341，回火温度 560硬度要求 HB260-300，回火温度 600硬度要求 HB229-269，回火温度 6407.34Cr2Ni3Mo 淬火温度870℃ 油冷硬度要求 HB330-360，回火温度 380 硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6408.34CrMo1A 淬火温度870℃油冷硬度要求 HB260-300，回火温度 590 硬度要求 HB229-269，回火温度 6309.35CrMoSi 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64010.38CrMoA1 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 69011.40CrMnMo860℃油硬度要求 HB330-360，回火温度 480硬度要求 HB290-341，回火温度 520硬度要求 HB260-300，回火温度 580硬度要求 HB229-269，回火温度 64012.40CrNiMo 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64013.40CrNi2MoA 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64014.45CrMnMo 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64015.42CrMo4 淬火温度860℃油硬度要求 HB260-300，回火温度 570硬度要求 HB229-269，回火温度 62016.42CrMo 淬火温度860℃ 油冷硬度要求 HB290-341，回火温度 450 硬度要求 HB260-300，回火温度 580,500(齿圈) 硬度要求 HB229-269，回火温度 620 硬度要求 HB197-235，回火温度 65017.40MnB 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 45018.50Mn 淬火温度830℃ 油(水)冷硬度要求 HB290-341，回火温度 480 硬度要求 HB260-300，回火温度 550 硬度要求 HB229-269，回火温度 60019.50SiMn 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64020.5CrMnMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 67021.5CrNiMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 670-300，回火温度 560 硬度要求 HB229-269，回火温度 600 硬度要求 HB197-235，回火温度 67023.60CrMnMo 淬火温度850 油冷硬度要求 HB290-341，回火温度 590 硬度要求 HB260-300，回火温度 650 硬度要求 HB229-269，回火温度 67024.GCr15 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度71025.GCr9 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71026.GCr6 淬火温度840℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71027.Cr12MoV 淬火温度1100℃ 油冷硬度要求 HB229-269，回火温度 71528.15CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 58029.20CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60030.20CrNi 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60031.20CrMnMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60032.1Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 71033.2Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69034.3Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 450 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 690-269，回火温度 660 硬度要求 HB197-235，回火温度 69036.50SiMnMoV 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 70037.9Cr2Mo 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 630 硬度要求 HB229-269，回火温度 66038.37SiMn2MoV 淬火温度870℃ 油冷硬度要求 HB260-300，回火温度 66039.45MnMo 淬火温度870℃ 油冷硬度要求 HB197-235，回火温度 65040.3Cr2W8V 淬火温度1050℃ 油冷(HRC50-54) 600-65041.W18Cr4V 淬火温度1260℃ 油冷(HRC58-60) 560三次回火42.W9Cr4V2 淬火温度1260℃ 油冷(HRC58-60) 560三次回火。
常用热处理参数及硬度对照表
25-3030-3535-4040-4545-5050-5555-60＞6030350300200＜16035520460420350290＜17040540490430370310＜20045550520450380320300180505605304603903303101806058054046040036031025018030Mn 49040035030020040Mn 54020040Mn2*54042037032027024050Mn2*60048040030035SiMn *56052046040035020042Mn2V 60052047043035020040Cr 580510470420340200＜16045Cr 620530480420340200＜18050Cr 650570480400280230＜18040CrSi *63055052045040033022040CrMn*58051023020030CrMnSi*62053050043034018040CrV 64056050045032020045CrV 64056050045032020050CrV 65056050045038028018030CrMo 56044040020035CrMo 60055048040030020042CrMo 62058050040030018040CrMnMo 55050045040025040CrNi*58051046042034020037CrNi3A*57050042030030040CrNiMoA620580540480420320钢号回火后洛氏硬度（HRC）与回火温度（℃）的关系35CrMoV640590500360300＜20038CrSi*63055052045040033038CrMoAiA68063053043032020045B55045050B420?40036028040MnB*65045040MnVB60046045CrNi*570500430360280230＜160 65620550500450380300230706205505004503803102308562055050045038033025065Mn660600520440380300230＜170 55SiMn55049060Si2MnA620600550520470420380180 50CrMn58050045040033060Si2CrV46042030W4Cr2VAGCr6550500460400300250＜200 GCr9550500460410350270＜180 GCr15680580530480420380270＜180 GCr9SiMn420350280＜200 GCr15SiMn480420350280＜180 Cr6WV700650600540450250＜180T7(A)580530470420370320250 T8(A)580530470420370332250 T10(A)580540490430380340250 T12(A)580540490430380340250＜160＜200＜200550-650℃回火9Mn24003402809Mn2V 500400320250Cr26005304804203202309Cr2Mo(W)9SiCr 6706205805204503803001006SiCr 630590530450380280＜200Cr 580530480420350280＜200SiCr 440370＜250CrMn 590540490430340280＜180CrWMn 640600540480420350280170Cr12650600520470250 750700650600550Cr12MoV740670620570530380＜180700710650610550(二次硬化峰值对应回火温度)W 350300240W？330280220CrW5620550500450400320270＜2009CrWMn 620570520470370250＜1806SiMnV 6005304704005CrMnMo 580520470380250＜2005CrNiMo 700640550450380280＜2003Cr2W8V 700630540＜2008Cr3610580510440330200Cr4W2MoV 300220W18Cr4V720700680650＜200＜180700±10，工频淬后，700系调质温度＜160550±10℃（三次回火）W9Cr4V2670640W12Mo3Cr4V3Co5Si W12Mo9Cr4VCo8W6Mo5Cr4V2W6Mo5Cr4V3Al W9Cr4V2Co10W10Cr4V5Co51Cr135805505002Cr13600560520450＜4003Cr13620600570540＜5004Cr13630610580550500＜4009Cr185********＜150Cr18560300250＜2001Cr17Ni2650-700550230-50015/20渗碳后350280220＜16015Cr/20Cr渗碳后380330240＜18020CrMnTi渗碳后240＜18020CrMnMo渗碳后240＜18012CrNi4(A)渗碳后40031024018Cr2Ni4W(A)渗碳后240＜20020MnTiB渗碳后240＜18030CrMnTi渗碳后240＜18035CrMnTi＜180ZG35ZG45ZG55400340280180参看序号4参看序号6560±10℃（二次或三次回火）550±10℃（三次回火）570±10℃（三次回火）570±10℃（三次回火）ZGMnB 600-650350-400500-550450ZG40Mn ZG40Cr注：3）80号钢的550±10℃二次回火系1030±10℃淬火作热冲模；中下限温度为冷冲模淬火，仅低温回火。
