LM317可调稳压器介绍及应用(详解)
基于lm317的可调稳压电路
基于lm317的可调稳压电路基于LM317的可调稳压电路引言：在电子电路中，稳压电路是一种常见的电路，用于将不稳定的输入电压转换为稳定的输出电压。
LM317是一款经典的可调稳压器，具有可调输出电压的特点，被广泛应用于各种电子设备中。
一、LM317稳压器的基本原理LM317是一种三引脚可调三端稳压器，其基本原理是通过控制输出引脚与调节引脚之间的电压差来实现稳定的输出电压。
其内部结构包括参考电压源、误差放大器、输出驱动器等部分。
通过调节调节引脚上的电压，可以改变输出电压的大小。
LM317的输出电压范围为1.2V至37V，可以根据实际需求进行调节。
二、LM317稳压电路的设计与连接LM317的典型应用是作为可调稳压器，可以通过合理的连接方式实现不同的稳压功能。
1. 固定输出电压稳压电路将LM317的调节引脚与输出引脚短接，并将电阻分压网络连接到调节引脚和地之间，可以实现固定输出电压的稳压电路。
通过选择合适的电阻值，可以得到所需的输出电压。
例如，当选择电阻比为R1/R2=1时，输出电压将为1.25V。
2. 可调输出电压稳压电路将LM317的调节引脚与电阻分压网络连接，可以实现可调输出电压的稳压电路。
通过改变电阻比，可以调节输出电压的大小。
例如，当选择电阻比为R1/R2=2时，输出电压将为2.5V。
3. 电流限制保护电路为了保护LM317和外部电路，在稳压电路中常常加入电流限制电路。
通过连接一个电流限制电阻RLIM到调节引脚和输出引脚之间，可以限制输出电流的大小。
当输出电流超过LM317的额定值时，LM317将通过调节输出电压来限制输出电流。
三、LM317稳压电路的应用举例1. 手机充电器LM317稳压器可以应用于手机充电器中，通过调节输出电压为5V，可实现对手机电池的稳定充电。
2. 模拟电路实验在模拟电路实验中，需要稳定的电压作为参考电压源，可以使用LM317稳压器来提供稳定的电压。
3. 电子设备电源在各种电子设备中，稳定的电源是保证正常工作的关键。
LM317三端可调正稳压器集成电路中文资料
LM317三端可调正稳压器集成电路中文资料LM117/LM317简介LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。
我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串联集成稳压器。
LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
LM117负电压输出LM317正电压输出LM317特性简介可调整输出电压低到1.2V。
保证1.5A输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM117/LM317 1.25V 至37V 连续可调图1 LM317典型应用电路图2 LM317外形引脚图片典型的 TO-3封装 TO-220封装 ISOWATT220封装 D2PA K 封装LM117 LM117KLM217 LM217K LM217TLM217D2T LM317 LM317K LM317TLM317P LM317D2T LM317电气参数： 符号参数测试条件LM117/LM217LM317 单位--- - 最小 典型最大 最小 典型 最大 -△V o线路调整Vi-V o=3 to40V Tj=25℃ -0.01 0.02 - 0.01 0.04 %/V-0.02 0.05 - 0.02 0.07 %/V △V o负载调节V o ≤ 5V Io =10mA to IMAX Tj=25℃-5 15 - 5 25 mV -20 20 20 70 mV V o ≥ 5V Io=10mA toIMAXTj=25℃ - 0.1 0.3 - 0.1 0.5 % - - 0.3 1-0.3 1.5 % IADJ调整引脚电流- 50 100 - 50 100 mA △IADJ 调整引脚电流 Vi-V o=2.5 to40V Io=10mA toIMAX- --0.25-0.25mA VREF参考电压（在引脚3和引脚1 ）Vi-V o =2.5 to 40V Io =10mA to IMAX PD≤PMAX - 1.2 1.25 1.3 1.2 1.25 1.3 V△V o / V o输出电压温度稳定性- - - 1 -- 1 -% Io(min) 最小负载电流 Vi-V o=40V-3.553.510mA Io(max) 最大负载电流 Vi-V o≤15vPD<PMAX- 1.5 2.2 - 1.5 2.2 -AVi-V o =40vPD<PMAX Tj =25℃- 0.4 - - 0.4 - AeN输出噪声电压B=10Hz to10KHz Tj=25℃- 0.003 - - 0.003 - % SVR电源电压抑制Tj=25℃ f=120HzCADJ =0 66 65 -80 - dB CADJ=10uF80-6680-dBLM317如何应用计算图3决定LM317输出电压的是电阻R1,R2的比值,假设R2是一个固定电阻.因为输出端的电位高,电流经R1, R2流入接地点. LM317的控制端消耗非常少的电流,可忽略不计.所以, 控制端的电位是I x R2,又因为LM317 控制端, 输出端接脚间的电位差为1.25 V,所以O ut(输出）的电压是:接下来,计算I: out与adj接脚间的电位差为1.25 V,电阻R1.电流I是: 1.25/R1。

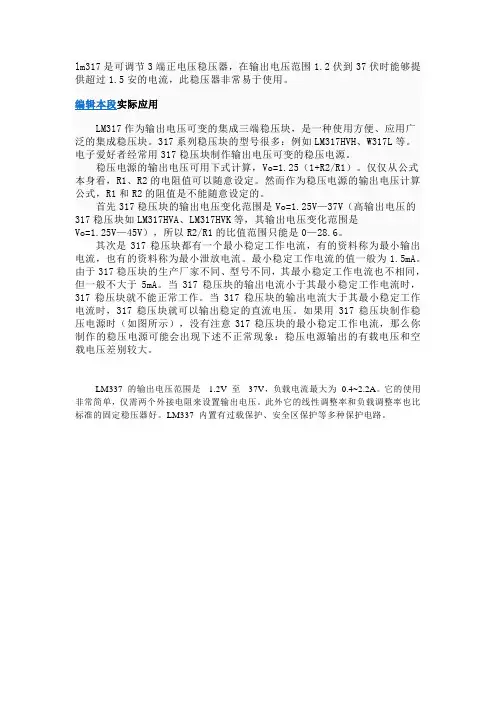

LM317稳压器
lm317是可调节3端正电压稳压器，在输出电压范围1.2伏到37伏时能够提供超过1.5安的电流，此稳压器非常易于使用。
编辑本段实际应用LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317系列稳压块的型号很多：例如LM317HVH、W317L等。
电子爱好者经常用317稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo=1.25（1+R2/R1）。
仅仅从公式本身看，R1、R2的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。
首先317稳压块的输出电压变化范围是Vo=1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo=1.25V—45V），所以R2/R1的比值范围只能是0—28.6。
其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA。
由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。
当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。
当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
如果用317稳压块制作稳压电源时（如图所示），没有注意317稳压块的最小稳定工作电流，那么你制作的稳压电源可能会出现下述不正常现象：稳压电源输出的有载电压和空载电压差别较大。
LM337 的输出电压范围是-1.2V 至-37V，负载电流最大为0.4~2.2A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM337 内置有过载保护、安全区保护等多种保护电路。

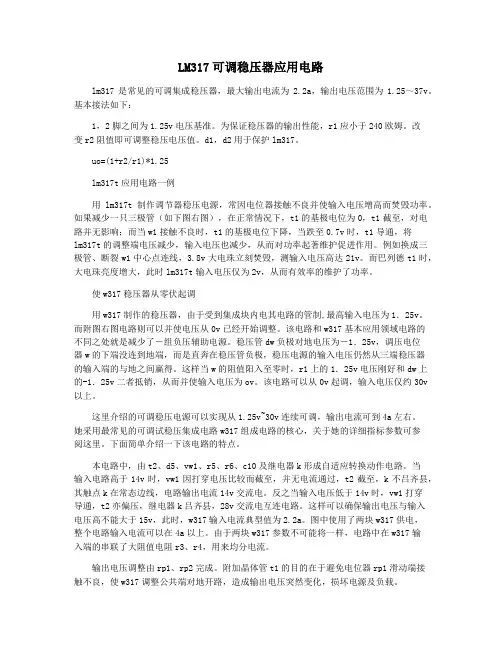

LM317可调稳压器应用电路
LM317可调稳压器应用电路lm317是常见的可调集成稳压器，最大输出电流为2.2a，输出电压范围为1.25～37v。
基本接法如下：1，2脚之间为1.25v电压基准。
为保证稳压器的输出性能，r1应小于240欧姆。
改变r2阻值即可调整稳压电压值。
d1，d2用于保护lm317。
uo=(1+r2/r1)*1.25lm317t应用电路一例用lm317t制作调节器稳压电源，常因电位器接触不良并使输入电压增高而焚毁功率。
如果减少一只三极管（如下图右图），在正常情况下，t1的基极电位为0，t1截至，对电路并无影响；而当w1接触不良时，t1的基极电位下降，当跌至0.7v时，t1导通，将lm317t的调整端电压减少，输入电压也减少，从而对功率起著维护促进作用。
例如换成三极管、断裂w1中心点连线，3.8v大电珠立刻焚毁，测输入电压高达21v。
而巴列德t1时，大电珠亮度增大，此时lm317t输入电压仅为2v，从而有效率的维护了功率。
使w317稳压器从零伏起调用w317制作的稳压器，由于受到集成块内电其电路的管制,最高输入电压为1．25v。
而附图右图电路则可以并使电压从0v已经开始调整。
该电路和w317基本应用领域电路的不同之处就是减少了―组负压辅助电源。
稳压管dw负极对地电压为―1．25v，调压电位器w的下端没连到地端，而是直奔在稳压管负极，稳压电源的输入电压仍然从三端稳压器的输入端的与地之间赢得。
这样当w的阻值阳入至零时，r1上的1．25v电压刚好和dw上的-1．25v二者抵销，从而并使输入电压为ov。
该电路可以从0v起调，输入电压仅约30v 以上。
这里介绍的可调稳压电源可以实现从1.25v~30v连续可调，输出电流可到4a左右。
她采用最常见的可调试稳压集成电路w317组成电路的核心，关于她的详细指标参数可参阅这里。
下面简单介绍一下该电路的特点。
本电路中，由t2、d5、vw1、r5、r6、c10及继电器k形成自适应转换动作电路。
lm317稳压原理
lm317稳压原理
LM317稳压原理是一种常用的稳压电路。
LM317芯片是一种
三端可调稳压器，具有较大的电压调整范围和较高的稳定性。
稳压原理可通过控制输出电压来保持输入电压的稳定。
LM317芯片内部主要由电流源、错位放大器和功率三极管组成。
电流源提供稳定的电流，错位放大器将输出电压与参考电压进行比较，控制功率三极管的导通程度来调整输出电压。
具体而言，当输出电压高于设定值时，电压比较器会控制发射极电流，从而减小输出电压；当输出电压低于设定值时，则会增加发射极电流，增加输出电压。
在使用LM317芯片时，通过调整电源跨接电阻R1和可调电
阻R2的比例，可以实现输出电压的调整。
根据公式Vout =
1.25(1 + R2/R1)，可以计算出所需的电阻比例以获得特定的输
出电压。
除了基本的稳压原理外，还可以在LM317芯片的输入端添加
滤波电容和绕线电感来降低输出噪声。
滤波电容可将输入电流中的高频噪声滤除，绕线电感则用于消除输入电源的瞬态干扰。
总的来说，LM317稳压原理通过对输出电压进行实时调整，
从而实现对输入电压的稳定控制。
这使得LM317芯片广泛应
用于各种需要稳定电压的电子设备中。
LM317的应用
LM317的应用用LM317可调集成稳压器制作的稳压电源，可以输出多挡不同的电压。
假如这些多挡不同的输出电压值能用数字来指示该有多好呀！一般来说，在简单的电源电路上增加起辅助作用的复杂数字显示电路是很不划算的。
然而，本文所述的带数字显示的电源不用复杂昂贵的译码电路、驱动电路和数码管，而选用普通发光二极管组成7段数字显示器，用2×2开关替代译码电路，输出电压选用最常用的3V和6V两挡，所以整个电源电路简单实用，制作容易，不妨一试。
电路工作原理1.稳压电路由于采用LM317可调稳压器，使稳压电源电路变得十分简单，见图1。
LM317的输出电压范围为1.25～37V连续可调。
LM317的②脚和③脚分别为输入和输出端。
①脚为调整端。
在①、③脚之间接上电阻R1后，可以得到1.25V的基准电压，并且该基准电压是不变的。
R1取值一般为120Ω～240Ω。
假如①脚接地，③脚输出电压便是1.25V。
如果要得到高于1.25V的输出电压，只要在①脚与地之间接上电阻R2（见图2）。
改变R2的阻值便可改变③脚输出电压的大小。
LM317的输出电压Vo决定于R2与R1的比值，即Vo=1.25×（1＋R2/R1）。
图1中选定的R2与R3的大小，是为了输出3V、6V电压大小而设计的。
开关Sa打向左边时，R2接地，输出3V；Sa打向右边时，R2、R3串接后接地，输出6V。
这里R2与R3串接的目的，是为了防止开关Sa触点接触不良时，输出电压增高及防止稳压器内部损坏。
C1是滤波电容。
C2为消振电容，起稳定电路的作用。
若电源不是容性负载，C2就可以不接。
2.数显电路一个数字可由7段笔划组成，见图3。
如果用发光二极管替代这7段笔划，那就只需接通不同笔段中发光二极管的电源，便可以显示数字了。
例如数字3，用了a、b、c、d、g 五个笔段；数字6，用了a、c、d、e、f、g六个笔段。
用一只1×2的开关，去控制b段和e、f段，就可以实现数字3与6之间的转换，见图1上半部分。
三端可调稳压经典芯片LM317的十种经典应用电路
三端可调稳压经典芯片LM317的十种经典应用电路LM317作为输出电压可变的三端可调稳压经典芯片，是一种使用方便、应用广泛的集成稳压芯片。
LM317系列目前有很多国内外的生产厂家在做，就国外来说，比较著名的有ON安森美，ST意法半导体，TI德州仪器等。
电子爱好者经常用317稳压块制作输出电压可变的稳压电源。
LM317具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点，LM317的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
加一些简单的外围电路，又可以扩大它的应用范围，使它发挥更大作用，下面小编作一下介绍。
这个电路是LM317最基本的应用电路，在使用的过程中要注意最小压差不得小于4V和最大压差不得大于37V，小于4V电路将不工作，大于37V将导致集成电路的损坏。
在需要使用大电流的情况下可用大功率管对电路进行扩流，这个电路是使用PNP型大功率三极管对LM317进行扩流。
这个电路是使用NPN型大功率三极管进行扩流，效果很好，小编曾经将电流扩到5A，电路仍然工作稳定。
具有限流保护的充电电路Iom=0.6/1=0.6A，调整R3可调整充电电流。
12V恒压充电电路。
恒流电池充电电路。
Io=1.25/24=52mA 改变电阻R1的数值，可提供不同的充电电流。
高稳定度的集成稳压电路。
0～30V连续可调的集成稳压电路高精度高稳定性的+10V稳压电源电路。
1.25～160连续可调的集成稳压电源。
以上就是小编推荐的十款比较常用的经典电路，对于一些刚接触LM317的朋友，可以多多试验一下，希望对你们会有所帮助，当然，可能还是有更好的一些应用电路，欢迎各路大神一起探讨，希望能抛砖引玉，让更多的人学到知识。
lm317t可调稳压电源
lm317t可调稳压电源1. 简介lm317t可调稳压电源是一种常用的集成电路(IC)，常用于电子电路中提供稳定的直流电压。
它可以根据需要调整输出电压，具有较高的精度和稳定性。
本文将介绍lm317t可调稳压电源的工作原理、电路连接方式和应用范围。
2. 工作原理lm317t可调稳压电源是基于线性稳压原理工作的。
它通过调整输出电压和输入电压之间的差值来实现稳压。
lm317t具有三个引脚：输入(IN)、输出(OUT)和调节电压(TRIM)。
其中，IN引脚连接输入电压，OUT引脚输出稳压电压，TRIM引脚用于调节输出电压。
在lm317t内部，有一个基准电压源，该电压源的电压参考接在TRIM引脚上。
通过将TRIM引脚和输出引脚之间的电阻连接在一起，可以实现对输出电压的调节。
通过改变该电阻的值，可以改变输出电压。
3. 电路连接lm317t可调稳压电源的电路连接非常简单。
以下是一种常见的连接方式：Vin ────────┐│─┤└┬─ OUT│──┴─ GND•Vin：输入电压•OUT：输出电压•GND：地在这个连接方式中，输入电压通过电阻限流，然后连接到IN引脚。
输出电压从OUT引脚获取。
地连接到GND引脚。
为了调整输出电压，可以在TRIM引脚和OUT引脚之间添加一个可变电阻。
通过调节可变电阻的值，可以改变输出电压的大小。
4. 应用范围lm317t可调稳压电源在电子电路中有广泛的应用。
它可以用于提供稳定的电源电压，例如用于微控制器、集成电路、模拟电路等。
下面介绍几个常见的应用范围：•实验室电源：lm317t可调稳压电源在实验室中常用于提供稳定的电源电压。
通过调节输出电压，可以满足不同实验的电源要求。
•DIY电子项目：lm317t可调稳压电源可以用于DIY电子项目中，如自制无线电、音频放大器等。
它可以提供所需的稳定电源电压，确保电路正常工作。
•手机充电器：在一些特殊应用中，lm317t可调稳压电源可以用作手机充电器。
三端稳压器LM317的应用(精)
三端稳压器LM317的应用 二、 LM317的典型应用
LM317的典型应用电路如图所示。
电路图中， 1、2脚之间为1.25V电压基准。为保证稳压器的输出 性能，R1应小于240Ω 。改变R2阻值即可调整稳压电压值。D1，D2用于 保护LM317。 输出电压： Uo=(1+R2/R1)×1.25
Vin≥28 Vin 3 U1 LM317T Vin ADJ +Vout 2 R1 240Ω 1.25V~25可调 Vout
C1 0.1µF
1
+
C2 1µF GND
GND
R2 5KΩ GND
三端稳压器LM317的应用 三、 LM317的使用
1.LM317稳压块的输出电压变化范围是：
Vo＝1.25V～37V 所以R2/R1的比值范围只能是0 ～28.6。 2. LM317稳压块都有一个最小稳定工作电流，也称为 最小输出电流（最小泄放电流）。
三端稳压器LM317的应用
学
Hale Waihona Puke 校： 开封市高级技工学校授课人： 陈 秀 梅
三端稳压器LM317的应用 一、 LM317的概述
LM317的输入最高电压为30多伏，输出电压1.5 ～32V，电流1.5A。
用的时候要注意功耗及散热问题
LM317有三个引脚。分别为：输入、输出、电压调节 。
输入引脚输入正电压,输出引脚接负载, 电压调节引 脚一个接电阻(200Ω 左右)并连接输出引脚,另一个接可调 电阻并接地。输入和输出引脚对地要接滤波电容。
最小稳定工作电流的值一般为1.5mA ～ 5mA。
谢谢！
用LM317制作的可调稳压器...
用LM317制作的可调稳压器
现介绍一种用集成稳压块LM317T制作的可调稳压电源，该电源输出电压范围宽、输出电流大，可满足维修、实验之用，而且它具有质优价廉、安装容易、使用灵活等优点，适合电子爱好者自制。
LM317T为三端可调正输出稳压器。
所谓“三端”即为电压输入端、输出端和调整端，其管脚排列如图1所示。
在电压调整端外接电位器可对输出电压进行调节(最大调节范围为1.25V～37V连续可调)，
具有抵抗大多数过载条件的固有能力，如短路保护、过热保护、调整管安全工作区保护等。
如果加大散热片，还可使自身耗散功率增为15W，输出电流最大可达1.5A，使用极为方便。
用LM317T制成的可调直流稳压电压电源的电路图如图2。
若按图中元件所标数据安装，输出电压可在1.25V～20V范围内连续可调，输出电流最大可达1.5A，而纹波电压小于lmv。
因此，非常适合中小型实验及作为维修专用电源之用。
在实际安装时，要注意稳压器尽可能的靠近滤波电容C1，以免引起输入端反馈自激。
电阻R1两端应分别靠近稳压器的输出端和调整端，否则，输出端流过大电流时，产生的附加压降，会造成基准电压的变化。
整个电路安装在一块自制印刷电路板上，只要电路安装无误，无需调试，即可正常工作。
LM317中文资料
LM317中文资料一、LM317 简介LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。
此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。
其主要性能参数如下。
输出电压：1.25-37V DC；输出电流：5mA-1.5A；芯片内部具有过热、过流、短路保护电路；最大输入-输出电压差：40V DC，最小输入-输出电压差：3V DC；使用环境温度：-10-+85℃。
图1给出了几种常用（不同封装形式）的LM317的外形及引脚排列图。
由于输出端（2脚）与调节输入端（3脚）之间的电压保持在1.25V，调整接在输出端与地之间的分压电阻R1和R2来改变ADJ端的电位，可以达到调节输出电压的目的，如图2所示，原理如下：R1两端的1.25V恒定电压产生的恒定电流流过R1和R2，在R2上产生的电压加到A DJ端。
此时，输出电压Vo取决于R1和R2的比值，当R2阻值增大时，输出电压升高，即：Vo=1.25[(R1+R2)/R2]。
二、1.25-37V可调电源原理图见图3。
改变R1和R2的比值可使输出电压在1.25-37V之间连续可变。
V1和V2的作用是：当输出短路时，C2上的电压被V2泄放掉，从而达到反偏保护的目的。
此外，当输入短路时，C3等元件上储存的电压会通过V1泄放，用于防止内部调整管反偏。
C2用以提高IC的纹波抑制能力。
C3用以改善IC的瞬态响应。
C1用于输入整流滤波。
在大电流输出时，IC会因温升过高而截止，必须加适当面积的散热器。
R2应选用线性的电位器。
三、1.25-120V维修、实验电源原理图见图4。
电路由四块LM317组成，四组输出电势只通过R2进行调节。
调节R2，IC4的输出电势在1.25-30V之间连续可变，同时，与之串联的IC1-IC3的输出电势也随之改变，从而得到1.25-120V间的四组直流稳定电压。
四、慢启动15V电源原理图见图5。
LM317可调稳压电源
LM317可调稳压电源
前段时间说做无线模块，可是无线模块对电压的要求很严格，实验室的稳压源接上负载后压降太大，输出电压达不到要求值，但是如果把稳压源的初值设置的过大又容易烧坏芯片！
今天从老师那里拿了一块LM317稳压芯片，拿来的时候不知道该怎么用，查了一下资料以后收获颇多！拿出来与大家分享一下！
首先认识一下芯片：
以下是工作电路：
图1
2211.25(1)out
adj R V I R R =++ adj I 为1脚输出电流输出电流一般控制在100µA （其大小受输入电压影响），在多数应用中可以忽略。
由电压输出公式可以看到，输出电压受输入电压的影响的影响很小，只要输入电压超过了一定的值在一定的范围内变动输出电压将为一个稳定值。
而且还可以调节可变电阻得到我们想要的输出电压！
图2 实物图片
图3 接通电源
图4 接通电源后稳压源输出电压
图5 改变输入电压后输出电压的变化
误差分析：
3.30 3.28
1.5%
9.137.83
-
===
-
输出电压变化量
误差率
输入电压变化量
由此可得输入电压的变化对输出的影响是很小的！
刚做的时候有人说，何必这么复杂，用两个电阻分压不就可以了！就此发表一下个人愚见！
先让大家看几张张仿真图：
用电阻分压
接入负载后的电压变化
接入负载后电压的变化
比较一下两种情况下介入负载后电压的变化结果大家就知道为什么不适合用电阻分压来得到我们需要的电压！
个人观点可能其中有许多不足之处，还望大家多多指教！。
LM317典型应用电路简介
LM317应用LM117/LM317就是美国国家半导体公司得三端可调正稳压器集成电路。
我国与世界各大集成电路生产商均有同类产品可供选用，就是使用极为广泛得一类串连集成稳压器。
LM117/LM317得输出电压范围就是1、25V至37V，负载电流最大为2、2A。
它得使用非常简单，仅需两个外接电阻来设置输出电压。
此外它得线性调整率与负载调整率也比标准得固定稳压器好。
LM117/LM317内置有过载保护、安全区保护等多种保护电路。
通常LM117/LM317不需要外接电容，除非输入滤波电容到LM117/LM317输入端得连线超过6英寸（约15厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高得多得纹波抑制比。
LM117/LM317能够有许多特殊得用法。
比如把调整端悬浮到一个较高得电压上，可以用来调节高达数百伏得电压，只要输入输出压差不超过LM117/LM317得极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程得电源输出。
用LM317T制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。
如果增加一只三极管（如下图所示），在正常情况下，T1得基极电位为0，T1截止，对电路无影响；而当W1接触不良时，T1得基极电位上升，当升至0、7V时，T1导通，将LM317T得调整端电压降低，输出电压也降低，从而对负载起到保护作用。
如去掉三极管、断开W1中心点连线，3、8V 小电珠立刻烧毁，测输出电压高达21V。
而加有T1时，小电珠亮度减小，此时LM317T俞出电压仅为2V,从而有效得保护了负载。
GND1,2脚之间为1、25V 电压基准。
为保证稳压器得输出性能，R1应小于240欧姆。
改变R2阻值即可调整稳压电压值。
D1, D2用于保护输入至少要比输出高2V ，否则不能调压。
输入电要最高不能超过 40V 吧。
输出 电流不超过1A 。
输入12V 得话，输出最高就就是10V 左右。
LM317集成稳压电路多种应用
LM317集成稳压电路【这个最常见】LM317是常见的可调集成稳压器，最大输出电流为2.2A，输出电压范围为1.25～37V。
其接法如图。
1，2脚之间为1.25V电压基准。
为保证稳压器的输出性能，R1应小于240欧姆。
改变R2阻值即可调整稳压电压值，如图电路R2为4.7K可调电阻时可以使电压在1.25~30V之间连续变化。
D1，D2用于保护LM317。
C2不能太大，太大IC的短路保护可能会误动作，可以取100uF。
输出电压Vout=(R2/R1+1)*1. 25V由LM317组成的功放电路【这个你想到了吗？】比较怪异的一款功放,用的是三端可调稳压集成电路,而不是三极管或功率放大集成电路。
原理很简单:靠输入信号的变化,引起LM317的调整脚的电压变化,从而让输出端的电压也变化。
妙用LM317的闪烁灯【这个也不错吧】LM317常用作电压稳压器中的调整元件，这里给大家介绍一个不寻常的应用，只要配上不多的外部元件，可以使一个12V的小灯泡闪烁发光。
如图，采用所给的元件参数值和信号，当电路接通以后，小灯泡将以4Hz的频率闪烁，当然，若改变元件参数（R2或C2，当R2或C2变值时，其它相应电阻或电容值也改变，使之与R2或C2相同），闪烁的频率也会变，若要使闪烁的灯光停止闪烁，可用>1V的电压驱动T1。
由于LM317本身传输电流>1A，电路能自动限制开启电流，因此灯泡的寿命是相当长的。
有兴趣者不妨试试。
用LM317三端稳压集成块制作开关电源电路常见的串联三端稳压集成电路，如LM7800、LM7900、LM3xx系列，效率低，如LM7805输入电源电压10～15V时，它的工作效率仅为30％～50％；如将LM7805用于可调式稳压电源，那么其输入端电压可达35V左右，但工作效率就更低了。
另外，LM7800系列TO～220封装的产品，其自身不加散热片的允许功耗仅仅1.5VA，加上理想散热片也只有20VA。
探讨LM317三端可调稳压器原理及应用
探讨LM317三端可调稳压器原理及应用作者：袁捷李雨慷来源：《数字技术与应用》2011年第04期摘要:简要介绍LM317三端可调稳压器原理,并介绍了三种用三端稳压集成电路LM317的电路设计方法。
关键词:LM317原理应用中图分类号:TM46 文献标识码:A 文章编号:1007-9416(2011)04-0066-02LM317是由美国国家半导体公司(NS)研制生产的可调三端稳压器。
我国和世界各大集成电路生产商均有同类产品可供选用,是使用极为广泛的一类串联集成稳压器。
作为直流稳压电源中的稳压电路使用。
LM317在稳压精度、纹波抑制比、输出电压、过流和过热保护、调整管安全工作区保护等方面都比较优秀,适用范围非常广泛。
LM317输出电压为1.2V—37V,保证1.5A输出电流,电压稳定性好。
其三个引脚(如图1所示)为别为调整端、输出端和输入端,并没有接地端,采用的是一种悬浮式电路结构,其基准电压为1.25V。
LM317输出端和调整端电压差恒定为1.25V。
参考图2可知,通过外部串联电阻分压作用,设定一个稳定电流并保持不变,可使输出电压稳定,其值为。
输出端外接电阻、调整端外接电阻,由上式可得调整的阻值可以改变输出电压并使其稳定。
在实际使用LM317时尽量靠近管脚2,可获得更稳定的精确输出电压。
LM317可调稳压器的应用举例1、跟踪预调整稳压电源由两级组成的电路(如图3所示)可得到非常稳定的输出电压。
通过将第一级的调整端接在第二级的输出端上,这样就可以限制第二级的输入输出电势差,其差值通过计算为。
要改变输出电压值可调节,而第一级LM317的输出电压(即LM317第二级的输入电压)也随之改变,经过第一级的预调整,使第二级工作条件更加稳定,最终输出电压稳定精度可达到1PPM以及小于的直流电压。
2、通过并联稳压器扩展输出电流的自动平衡稳压源LM317最大稳定输出电流为1.5A,采用扩展输出电流的方法可以实现增大输出电流。
LM317可调稳压器介绍及应用(详解)分析
LM317可调稳压器介绍及应用（详解）LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
多数工程师都知道：他们可以使用某种廉价的三端子可调稳压器，比如Fairchild Semiconductor 公司的LM317，把它作为仅提供某个必要电压值（如36V或3V）的可调稳压器。
但是，如果不采用其它方法，那么该值无法低于1.25V。
这些器件的内部参考电压为1.25V，并且如果不使用电位偏置，那么它们的输出电压也无法低于该值。
解决这个问题的一个办法是使用基于两只二极管的参考电压源（参考文献2）。
该方法适合于1.2V~15V，或电压更高的稳压器，但它不适合于超低压固定稳压器或可调稳压器。
它采用的两只1N4001二极管不提供必要的1.2V电位偏置，并且具有额外的约为2.5 mV/K的温度不稳定性（参考文献3）。
因此，输出电压的额外温度漂移约为100 mV；如果把温度调至20℃（典型室内情况），则它大于1.5V输出电压的6%，等于1V输出电压的10%。
(完整版)lm317中文资料
lm317中文资料|lm317应用电路图|LM317 pdf2009年05月05日星期二 10:25LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM117/LM317 1.25V 至 37V 连续可调。
其封装形式如下：符号参数值单位VI-O 输入－输出电压差40 VIO 输出电流内部限制Top 工作结温LM117 -55到150 ℃LM217 -25到150LM317 0到125Ptot 功耗内部限制Tstg 储存温度-65到150 ℃LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。
LM317有三个引脚.一个输入一个输出一个电压调节。
输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图：LM317应用电路图：1.LM317标准应用电路图2.LM317带可调限流和输出电压的标准应用电路图3. LM317的5.0V电子关断稳压器应用电路图4.LM317电流稳压器应用电路图5.LM317可调节电流限流器的应用电路图6. LM317软启动应用电路图。
lm317的原理与应用
lm317的原理与应用1. 简介LM317是一款线性稳压器件，常用于电路中提供稳定的电压输出。
它具有广泛的应用领域，包括电子设备、通信系统、工业控制等。
2. 原理LM317采用三端电压稳定器的工作原理，通过调整反馈电路来提供稳定的输出电压。
具体工作原理如下：•输入电源：LM317的输入端连接到外部电源，通常是一个交流电源或者直流电源。
输入电源的电压范围可以根据芯片规格来选择。
•输出电压：LM317的输出端提供稳定的输出电压。
输出电压由芯片内部的锁定调整电路控制，可以通过外部元件来调节。
•调整电路：LM317通过反馈调整电路来控制输出电压。
通过调整电阻或电压分压器等外部元件，可以实现对输出电压的精确调节。
3. 应用LM317可用于各种应用场景，以下是几个常见的应用示例：3.1 电源电压稳定器LM317广泛用于电源稳压器设计，它可以将不稳定的输入电压转化为稳定的输出电压。
通过连接适当的电阻和电容，可以实现不同的输出电压和电流。
在各种电子设备中，通常需要稳定的电源电压以保证电路正常运行，LM317的稳压性能可以满足这个需求。
3.2 可调节电源LM317还可用于设计可调节的电源电路。
通过改变反馈电路中的元件值，可以实现对输出电压的调节。
这种可调节的电源通常用于实验室、学校等环境，以满足不同电路的需求。
3.3 电流稳压器利用LM317的恒流输出特性，可以搭建电流稳压器电路。
通过在输出端串联电流感知电阻，可以实现对输出电流的精确控制。
这种电流稳压器常用于需要稳定电流的场景，如LED驱动电路、电池充电器等。
3.4 电压跟随器LM317还可以用作电压跟随器。
在某些应用中，需要将一个信号的电压跟随另一个信号的变化，LM317的电压跟随特性可以很好地满足这个需求。
通过将跟随电压连接到LM317的调整引脚，可以实现输出电压随输入信号的变化而变化。
3.5 电池充电器由于LM317具有稳定的输出电压和电流控制能力，它也可以用于设计各种类型的电池充电器。
LM317连续可调的稳压电路参数设计及案例分析
LM317连续可调的稳压电路参数设计及案例分析LM317是一种常用的可调稳压电路芯片，通过调节输入电压和两个外部电阻的连接来实现输出电压的调节。
LM317稳压电路具有稳定的输出电压、较低的输出电压波动和较高的负载能力等优点，适用于各种电子设备的电源供应。
首先，确定输入电压范围。
LM317的输入电压范围通常为3V至40V，可以根据具体应用要求选择适当的输入电压范围。
其次，确定输出电压范围。
LM317可以实现0V至37V的可调输出电压，通过调节外部电阻的数值可以实现不同的输出电压。
接着，确定输出电流能力。
LM317的输出电流能力取决于芯片的散热能力和负载电阻的数值，一般在1.5A左右，如果需要更大的输出电流，可以通过并联多个LM317芯片或选用其他高功率稳压芯片。
然后，考虑稳定性和温度漂移。
LM317的稳定性和温度漂移较好，但在高温环境下工作时，需要做好散热和温度补偿工作，以确保稳定的输出电压。
接下来，以一款12V输出电压的LM317稳压电路为例进行参数设计和案例分析：输入电压范围：3V至24V输出电压：12V输出电流能力：1A稳定性和温度漂移：较好外部元件选取：R1=220ΩR2=820ΩC1=0.1μFC2=10μFLM317是一款流行的可调稳压电路芯片，通过调节输入电压和外部电阻的数值，可以实现不同输出电压的稳压功能。
在实际设计中，需要根据具体的应用需求来选择输入、输出电压范围、输出电流能力、稳定性和温度漂移等参数，并合理选取外部元件，以保证稳定、可靠的电源供应。
LM317连续可调的稳压电路在各种电子设备中得到广泛应用，为电路设计提供了便利和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双色发光二极管作为保险丝熔断指示器（红光）兼电源只是器（橙色光）。当电源正常时，两只发光二极管均加有正向电压，红、绿发光二极管均发光，形成橙色光。当保险丝FU2断开时，仅红色发光管加有正向电压，故此时只发红光。
LM317可调稳压器介绍及应用（详解）
LM317 是美国国家半导体公司的三端可调正稳压器集成电路。LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM317 内置有过载保护、安全区保护等多种保护电路。通常 LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM317能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
以保证稳压准确。设计电路板时主电流回路应足够宽，并焊上1mm以上的铜导线或涂锡，以减少纹波电压。C6、C8尽量靠近W317的输入、输出端，并优先采用无感电容。C5如无合适容量，可用几只电容并联。R3、R4可用锰丝自制。
调试时，调整RP1、RP2应使继电器在电源输出14V左右时吸合，否则可调换稳压二极管再试。
图1描绘了一种应用简单的0V~3V可调稳压器的低成本方法。利用简单的温度稳定型恒流源来实施必要的电位偏置（参考文献4）。用以下方程计算该电流源：I=(VF-VEBO)/(R5+R6)，其中VF是D1的正向电压，约为2V；VEBO是Q1的射极-基极电压，约为0.68V。电流约为1.32V/(R5+R6)。恒流源在电阻器R3上产生的偏置电压约为-1.25V。利用电阻器R6实施调零，它能改变恒流源的电流。电阻器R5保护晶体管Q1。可把D1用作指示灯。可利用电阻器R2调整输出电压。输出电压计算方法如下：VOUT=VREF(1+R2/R1)-VR3，其中VREF是IC1的参考电压，VR3是电阻器R3的补偿电压。应该使该电压等于参考电压，来实现其补偿作用。在本情形中，VOUT=VREF(R2/R1)。R2的值为1.2kΩ时，该电路用作输出电压为1.56V的典型电池的等价物，用于开发项目。
特性简介
可调整输出电压低到1.2V。保证1.5A 输出电流。典型线性调整率0.01%。典型负载调整率0.1%。80dB 纹波抑制比。输出短路保护。过流、过热保护。调整管安全工作区保护。
多数工程师都知道：他们可以使用某种廉价的三端子可调稳压器，比如FairchildSemiconductor公司的LM317，把它作为仅提供某个必要电压值（如36V或3V）的可调稳压器。但是，如果不采用其它方法，那么该值无法低于1.25V。这些器件的内部参考电压为1.25V，并且如果不使用电位偏置，那么它们的输出电压也无法低于该值。解决这个问题的一个办法是使用基于两只二极管的参考电压源（参考文献2）。该方法适合于1.2V~15V，或电压更高的稳压器，但它不适合于超低压固定稳压器或可调稳压器。它采用的两只1N4001二极管不提供必要的1.2V电位偏置，并且具有额外的约为2.5mV/K的温度不稳定性（参考文献3）。因此，输出电压的额外温度漂移约为100mV；如果把温度调至20℃（典型室内情况），则它大于1.5V输出电压的6%，等于1V输出电压的10%。可用FairchildSemiconductor公司的LM185或AnalogDevices公司的AD589可调电压参考IC来解决这些问题。但这些器件很贵，而且在本情形中，它们不仅需要额外的调零，还需要匹配。对于LM185和AD589，位于各自参考电压的这些调整分别为1.215V~1.255V和1.2V~1.25V。请注意：LM317的参考电压为1.2V~1.3V。
讲解：
经仿真，电路可行。调整R6使图中Q1的集电极电位为0。
R1是按Vin为5-10V设计的。
Q1类型要求不高。
仿真电路如下（用Multisim9或10）：
以下是二个帮助理解的电路，分别是负电源NPN单管放大电路和恒流发光电路（利用发光二极管正向压降为定值约2V，减去0.7仍为定值，使Ie恒定，从而Ic恒定，电路中R为1/4W电阻）
这里介绍的可调稳压电源可以实现从1.25V~30V连续可调，输出电流可到4A左右。她采用最常见的可调试稳压集成电路W317组成电路电路的特点。
本电路中，由T2、D5、VW1、R5、R6、C10及继电器K构成自适应切换动作电路。当输出电路低于14V时，VW1因击穿电压不够而截止，无电流通过，T2截止，K不吸合，其触点K在常态位置，电路输入电流14V交流电。反之当输出电压高于14V时，VW1击穿导通，T2亦导通，继电器K吸合，28V交流电接入电路。这样可以保证输入电压与输出电压差不会大于15V，此时，W317输出电流典型值为2.2A。图中采用了两块W317供电，整个电路输出电流可在4A以上。由于两块W317参数不可能一样，电路中在W317输出端串接了小阻值电阻R3、R4，用以均分电流。
LM317是常见的可调集成稳压器，最大输出电流为2.2A，输出电压范围为1.25～37V。基本接法如下：
1，2脚之间为1.25V电压基准。为保证稳压器的输出性能，R1应小于240欧姆。改变R2阻值即可调整稳压电压值。D1，D2用于保护LM317。
Uo=(1+R2/R1)*1.25
LM317T应用电路
用LM317T制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。如果增加一只三极管（如下图所示），在正常情况下，T1的基极电位为0，T1截止，对电路无影响；而当W1接触不良时，T1的基极电位上升，当升至0.7V时，T1导通，将LM317T的调整端电压降低，输出电压也降低，从而对负载起到保护作用。如去掉三极管、断开W1中心点连线，3.8V小电珠立刻烧毁，测输出电压高达21V。而加有T1时，小电珠亮度减小，此时LM317T输出电压仅为2V，从而有效的保护了负载。
工作结温
LM117
-55到150
LM217
-25到150
LM317
0到125
Ptot
功耗
内部限制
Tstg
储存温度
-65到150
℃
引脚图（顶视）
注：输入至少要比输出高2V，否则不能调压。输入电要最高不能超过40V吧。输出电流最好不超过1A。 输入12V的话，输出最高就是10V左右。由于它内部还是线性稳压，因此功耗比较大。当输入输入电压差比较大且输出电流也比较大时，注意317的功耗不要过大。一般加散热片后功耗也不超过20W。因此压差大时建议分档调压。
该文的创新在用负电源工作的恒流单管放大电路产生了一个“-1.25V”的电压，抵消LM317的1.25V参考电压。
仿真电路及结果:
标准三端晶体管封装。
电压范围
LM317 1.25V 至 37V 连续可调。
其封装形式如下：
绝对最大额定值
符号
参数
值
单位
VI-O
输入－输出电压差
40
V
IO
输出电流
内部限制
Top
使W317稳压器从零伏起调·
用W317制作的稳压器，由于受集成块内电其电路的限制,最低输出电压为1．25V。而附图所示电路则可以使电压从0V开始调整。该电路和W317基本应用电路的不同之处是增加了—组负压辅助电源。稳压管DW正极对地电压为—1．25V，调压电位器W的下端没有接在地端，而是接在稳压管正极，稳压电源的输出电压仍然从三端稳压器的输出端与地之间获得。这样当W的阻值调到零时，R1上的1．25V电压刚好和DW上的-1．25V相抵消，从而使输出电压为OV。该电路可以从0V起调，输出电压可达30V以上。
