proe工程图配置文件
PROE 配置文件的设置

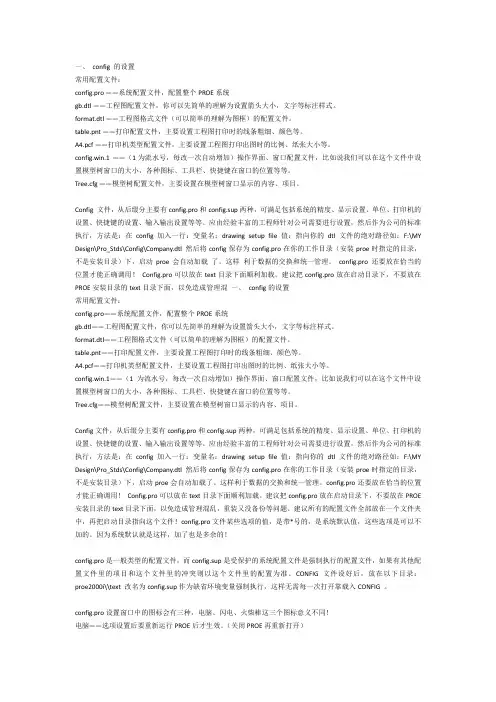

一、config 的设置常用配置文件：config.pro ——系统配置文件，配置整个PROE系统gb.dtl ——工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。
format.dtl ——工程图格式文件（可以简单的理解为图框）的配置文件。
table.pnt ——打印配置文件，主要设置工程图打印时的线条粗细、颜色等。
A4.pcf ——打印机类型配置文件，主要设置工程图打印出图时的比例、纸张大小等。
config.win.1 ——（1为流水号，每改一次自动增加）操作界面、窗口配置文件，比如说我们可以在这个文件中设置模型树窗口的大小，各种图标、工具栏、快捷键在窗口的位置等等。
Tree.cfg ——模型树配置文件，主要设置在模型树窗口显示的内容、项目。
Config 文件，从后缀分主要有config.pro和config.sup两种，可满足包括系统的精度、显示设置、单位、打印机的设置、快捷键的设置、输入输出设置等等。
应由经验丰富的工程师针对公司需要进行设置，然后作为公司的标准执行，方法是：在config 加入一行：变量名：drawing setup file值：指向你的dtl文件的绝对路径如：F:\MY Design\Pro_Stds\Config\Company.dtl 然后将config保存为config.pro在你的工作目录（安装proe时指定的目录，不是安装目录）下，启动proe会自动加载了。
这样利于数据的交换和统一管理。
config.pro 还要放在恰当的位置才能正确调用！Config.pro可以放在text目录下面顺利加载。
建议把config.pro放在启动目录下，不要放在PROE安装目录的text目录下面，以免造成管理混一、config的设置常用配置文件：config.pro——系统配置文件，配置整个PROE系统gb.dtl——工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。
Proe中工程图配置文件的变量解释
进入工程图环境：单击文件-绘图选项。
选项中各变量的含义如下：1、这些选项控制与其它选项无关的文本：变量名含义（1）drawing_text_height工程图中文本的高度（2）text_thickness 文本厚度（3）text_width_factor 设置文本宽度和高度的比例值2、这些选项控制视图和它们的注释（1）aux_view_note_format定义辅助视图注解的缺省格式（2）broken_view_offset 设置破断视图两破断线之间的距离（3）create_area_unfold_segmented 使局部展开的横截面视图中的尺寸显示（4）def_view_text_height 定义视图名称、剖切线文字和局部视图名称文字的高度（3.5）（5）def_view_text_thickness 定义视图名称、剖切线文字和局部视图名称文字的宽度（0.25）（6）default_view_label_placement设置视图标签的缺省位置和对齐方式（bottom_left 底部，靠左）（7）detail_circle_line_style 设置详细视图（局部放大视图）的边界线的线型。
（solidfont 细实线；dotfont 细虚线；等等）（8）detail_circle_note_text 确定在非ASME-94（94年美国标准）纤细视图参照注解中显示的文本（9）detail_view_boundary_type 确定详细视图的父视图上的缺省边界类（circle圆；ellipse椭圆；spline样条曲线；asme_94_circle 双点画线特殊圆）（10）detail_view_circle 设置局部详图在父视图中是否以圆显示局部区域的范围。
（11）detail_view_scale_factor 设置缺省局部放大视图相对于父视图放大倍数，此数字在视图创建直呼可以更改。
（12）half_view_line 指定半视图的分界线型式。
ProE 工程图配置文件02

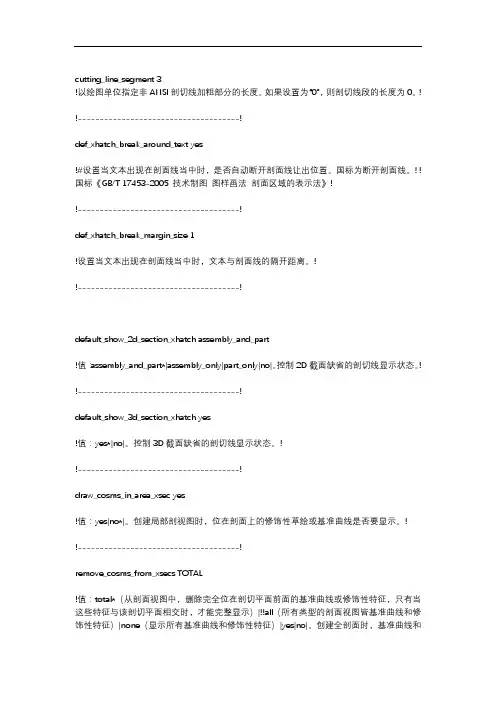

cutting_line_segment 3!以绘图单位指定非ANSI剖切线加粗部分的长度。
如果设置为“0”，则剖切线段的长度为0。
!!-------------------------------------!def_xhatch_break_around_text yes!#设置当文本出现在剖面线当中时，是否自动断开剖面线让出位置。
国标为断开剖面线。
! !国标《GB/T 17453-2005 技术制图图样画法剖面区域的表示法》!!-------------------------------------!def_xhatch_break_margin_size 1!设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。
!!-------------------------------------!default_show_2d_section_xhatch assembly_and_part!值：assembly_and_part*|assembly_only|part_only|no|。
控制2D截面缺省的剖切线显示状态。
!!-------------------------------------!default_show_3d_section_xhatch yes!值：yes*|no|。
控制3D截面缺省的剖切线显示状态。
!!-------------------------------------!draw_cosms_in_area_xsec yes!值：yes|no*|。
创建局部剖视图时，位在剖面上的修饰性草绘或基准曲线是否要显示。
!!-------------------------------------!remove_cosms_from_xsecs TOTAL!值：total*（从剖面视图中，删除完全位在剖切平面前面的基准曲线或修饰性特征，只有当这些特征与该剖切平面相交时，才能完整显示）|!!all（所有类型的剖面视图皆基准曲线和修饰性特征）|none（显示所有基准曲线和修饰性特征）|yes|no|。
proe工程图配置文件设置

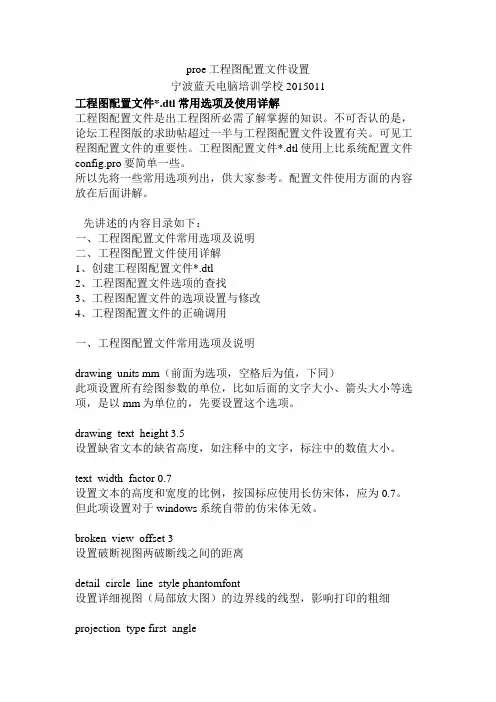

proe工程图配置文件设置宁波蓝天电脑培训学校 2015011工程图配置文件*.dtl常用选项及使用详解工程图配置文件是出工程图所必需了解掌握的知识。
不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。
可见工程图配置文件的重要性。
工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。
所以先将一些常用选项列出，供大家参考。
配置文件使用方面的内容放在后面讲解。
先讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。
drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。
text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。
Proe工程图标准设置大全

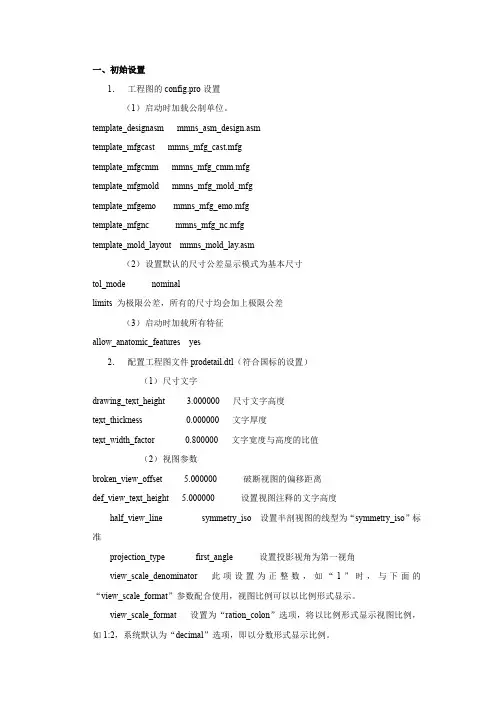

一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。
template_designasm mmns_asm_design.asmtemplate_mfgcast mmns_mfg_cast.mfgtemplate_mfgcmm mmns_mfg_cmm.mfgtemplate_mfgmold mmns_mfg_mold_mfgtemplate_mfgemo mmns_mfg_emo.mfgtemplate_mfgnc mmns_mfg_nc.mfgtemplate_mold_layout mmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_mode nominallimits 为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_features yes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height 3.000000 尺寸文字高度text_thickness 0.000000 文字厚度text_width_factor 0.800000 文字宽度与高度的比值（2）视图参数broken_view_offset 5.000000 破断视图的偏移距离def_view_text_height 5.000000 设置视图注释的文字高度half_view_line symmetry_iso 设置半剖视图的线型为“symmetry_iso”标准projection_type first_angle 设置投影视角为第一视角view_scale_denominator 此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。
view_scale_format 设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。
PROE工程图的配置设置

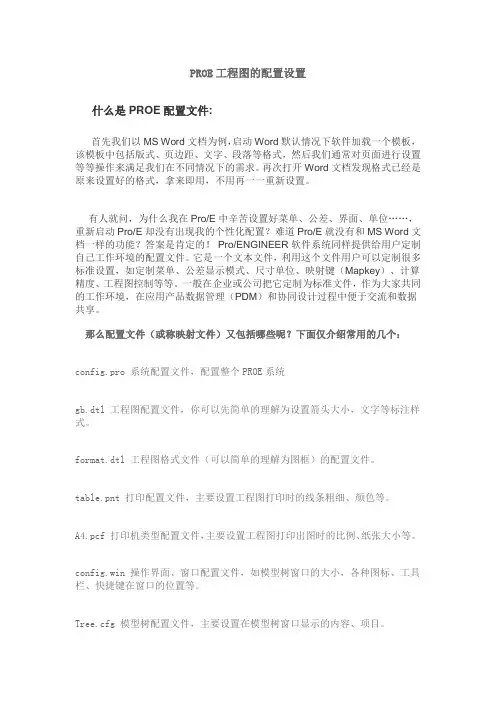

PROE工程图的配置设置什么是PROE配置文件:首先我们以MS Word文档为例，启动Word默认情况下软件加载一个模板，该模板中包括版式、页边距、文字、段落等格式，然后我们通常对页面进行设置等等操作来满足我们在不同情况下的需求。
再次打开Word文档发现格式已经是原来设置好的格式，拿来即用，不用再一一重新设置。
有人就问，为什么我在Pro/E中辛苦设置好菜单、公差、界面、单位……，重新启动Pro/E却没有出现我的个性化配置？难道Pro/E就没有和MS Word文档一样的功能？答案是肯定的！Pro/ENGINEER软件系统同样提供给用户定制自己工作环境的配置文件。
它是一个文本文件，利用这个文件用户可以定制很多标准设置，如定制菜单、公差显示模式、尺寸单位、映射键（Mapkey）、计算精度、工程图控制等等。
一般在企业或公司把它定制为标准文件，作为大家共同的工作环境，在应用产品数据管理（PDM）和协同设计过程中便于交流和数据共享。
那么配置文件（或称映射文件）又包括哪些呢？下面仅介绍常用的几个：config.pro 系统配置文件，配置整个PROE系统gb.dtl 工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。
format.dtl 工程图格式文件（可以简单的理解为图框）的配置文件。
table.pnt 打印配置文件，主要设置工程图打印时的线条粗细、颜色等。
A4.pcf 打印机类型配置文件，主要设置工程图打印出图时的比例、纸张大小等。
config.win 操作界面、窗口配置文件，如模型树窗口的大小，各种图标、工具栏、快捷键在窗口的位置等。
Tree.cfg 模型树配置文件，主要设置在模型树窗口显示的内容、项目。
注：config.win文件通常以 config.win.* 的形式出现，后缀*是流水号，为阿拉伯数字序号，形如：config.win.5。
该文件每改动一次，则新生成一个流水号加1的新文件，如config.win.6，依次类推。
PROE工程图设置文件选项详解
PROE⼯程图设置⽂件选项详解⼯程图设置⽂件选项（变量）利⽤⼯程图设置⽂件选项可以控制⼯程图的尺⼨⾼度、注释⽂本、⽂本定向、⼏何公差标准、字型属性、拔模标准、箭头长度等属性。
⽤户通常需要根据⾃⾝的要求，通过修改“选项”对话框中选项的参数来配置⼯程图的设置⽂件选项。
选择下拉菜单命令，系统弹出图1所⽰的菜单，选择命令，系统弹出图2所⽰的“选项”对话框。
表1就是⽤于⼯程图环境的⼯程图设置⽂件选项。
图2 “选项”对话框图1 “⽂件属性”菜单表1 配置⽂件选项配置选项配置值参数说明yes 2d_region_colunms_ fit_textno* 确定⼆维重复区域中的每⼀栏，是否⾃动调整⼤⼩以适应最长的⽂本段 yes* all_holes_in_hole_ tableno 在孔表中是否标准和草绘孔 yes allow_3D_dimensionsno* 在等轴测视图中是否显⽰尺⼨horizontal* 以⽔平⽅式显⽰⾓度尺⼨⽂本，且⽂本位于引线之间parallel_outside⽆论引线的⽅向如何，显⽰⽂本都平⾏于引线 horizontal_outside 在尺⼨外⽔平显⽰⽂本parallel_above 平⾏于尺⼨圆弧，在其上显⽰⽂本angdim_text_ orientationparallel_fully_outside平⾏于导线显⽰⾓度尺⼨⽂本(带正／负公差)（续）配置选项配置值参数说明on_gtol* 控制连接到直径尺⼨的设置基准的位置 asm_dtm_on_ dia_dim_gtolon_dim 根据ASME 标准将设置基准放置在⼏何公差上yes* 将草绘尺⼨与草绘图元关联起来 associative_dimensioningno 中断草绘尺⼨和草绘图元的关联性 yes可从中间修剪轴axis_interior_clippingno* 必须遵循ANSI Y14.2M 的标准，只允许修剪轴端点axis_line_offset <值> 设置直轴线延伸超出其相关特征的默认距离yes blank_zero_toleranceno*如果公差值设置为零，确定是否不显⽰正负公差值broken_view_offset<值>设置破断视图两部分之间的偏距距离，如下图jis* chamfer_45deg_dim_textiso/din控制绘图中45°倒⾓尺⼨的显⽰控制倒⾓尺⼨导引类型⽽不影响⽂本std_asme_ansi*采⽤美国机械⼯程师协会(ASME)／美国国家标准协会(ANSl)std_din 采⽤德国标准协会(DIN)Deutsches lnstitutfur Normung std_iso 采⽤国际标准组织 (ISO) chamfer_45deg_leader_ style std_jis采⽤⽇本⼯业规格 (JIS)circle_axis_offset<值>设置圆⼗字叉丝轴超出圆边的默认距离，如下图yes* clip_diam_dimensionsno 控制详细视图中直径尺⼨的显⽰。
ProE工程图绘图配置文件Prodetail
Pro/E工程图绘图配置文件Prodetail.dtl Proe设计系统的工程图配置文件Prodetail.dtl，对于其工程图设计模块来说是一个非常重要的文件，它包含了诸如工程图的文本字体类型、字高、字宽；尺寸箭头的型式、长度、宽度；尺寸公差的显示、格式；粗糙度符号、焊接符号、样式库等参数的设置。
用户安装完Proe2.0设计系统后，系统在“\proeWildfire 2.0\text\”目录下提供“cns＿cn.dtl”、“cns＿tw.dtl”、“din.dtl”、“dwgform.dtl”、“iso.dtl”、“jis.dtl”、“prodesign.dtl”、“Prodetail.dtl”及“prodiagram.dtl”等9个工程图配置文件，其中“Prodetail.dtl”为系统默认的配置文件，其配置参数基本上可以满足用户的设计需要，但有些参数还是需要用户另行配置，以满足国家制图标准的设计要求。
（一）：“文件——属性——绘图选项”内设置如下：一．尺寸文字：系统默认的尺寸文字参数不完全符合国家制图标准，需作如下设置：1．drawing＿text＿height：设置尺寸文字高度为如“3”。
2．text＿thickness：设置文字厚度如为“0”。
3．text＿width＿factor：设置文字宽度与高度的比值如为“0.8”。
二．视图参数：1．broken＿view＿offset：设置破断视图的偏移距离如为“5”。
2．def＿view＿text＿height：设置视图注释的文字高度，如“A-A”的字高为“5”。
3．half＿view＿line：设置半剖视图的线型如为“symmetry＿iso”标准。
4．projection＿type：设置投影视角如为第一视角“first＿angle”，系统默认为第三视角。
（注：产生设影图时，我国习惯为第一视角）5．view＿scale＿denominator：此项设置为正整数，如“1”时，与下面的“view＿scale＿format”参数配合使用，视图比例可以以比例形式显示。
Proe工程图及CONFIG配置
2.把桌面的Proe快捷图标的起始位置对应到自己的起始目录，这 样Proe就会优先调用起始目录下的各个文件的配置。 如图：
Shen Zhen Hipad Telecommunication Technology Co., LTD.
Shen Zhen Hipad Telecommunication Technology Co., LTD.
j. config设置模型进行消隐3D旋转时，该选项消除零件隐藏线的显示，对于运行较大的 零、组件时可以大大加快运转速度，缺点是会遮挡隐藏在后面的曲面曲线。如下：
k. config设置在proe顶部显示操作模型的完整路径和版本号，可以清楚hen Hipad Telecommunication Technology Co., LTD.
c. config设置导出STP带模型颜色
step_export_format ------
ap214_is
d. config设置trail跟踪文件归档目录
trail_dir 设置到起始目录下的自建的trail_folder
g. 设置工程图图层显示状态是否与3D模型图层关联显示，建议设置NO (关联3D模型图 层显示即3D模型图层隐藏工程图这里就隐藏）,默认不关联 如下：
Shen Zhen Hipad Telecommunication Technology Co., LTD.
h.设置尺寸标注时公差的显示以否， YES表示可以显示公差，默认是NO 如下：
3.Proe模型模式相关配置config.pro
a.config设置新建零件、组件、钣金的默认模板文件template_ 如图设置指定到自己起始目录下的零件、组件、钣金模板文件，这样你新建的时候就 永远指定对应的公制定制模板
proe工程图配置文件
proe工程图配置文件概述：ProE（Pro/ENGINEER）是一款由PTC公司开发的三维计算机辅助设计（CAD）软件。
在使用ProE进行工程图设计时，配置文件起着重要的作用。
本文将详细介绍ProE工程图配置文件的标准格式和内容要求。
一、配置文件的作用：配置文件是ProE软件中的一种文本文件，用于定义和控制ProE的各种设置和参数。
在工程图设计中，配置文件可以帮助用户保存和管理特定的工程图设置，提高设计效率和一致性。
二、配置文件的标准格式：1. 文件扩展名：配置文件的扩展名为.pnt，例如：config.pnt。
2. 文件位置：配置文件通常存储在ProE软件的安装目录下的config文件夹中。
3. 文件结构：配置文件采用文本格式，可以使用任何文本编辑器打开和编辑。
4. 文件编码：配置文件的编码格式为ASCII码。
三、配置文件的内容要求：配置文件中包含了许多参数和设置，下面是一些常见的配置文件内容要求：1. 单位设置：- 长度单位：配置文件中可以定义设计中使用的长度单位，例如毫米（mm）、英寸（inch）等。
- 角度单位：配置文件中可以定义设计中使用的角度单位，例如度（°）、弧度（rad）等。
2. 图纸设置：- 图纸尺寸：配置文件中可以定义图纸的尺寸，例如A4、A3等。
- 图纸方向：配置文件中可以定义图纸的方向，例如纵向（Portrait）或横向（Landscape）。
3. 图层设置：- 图层名称：配置文件中可以定义不同图层的名称，例如注释层、尺寸层等。
- 图层颜色：配置文件中可以定义不同图层的颜色，例如红色、绿色等。
4. 标准设置：- 尺寸标准：配置文件中可以定义使用的尺寸标准，例如ISO标准、ANSI标准等。
- 符号标准：配置文件中可以定义使用的符号标准，例如GB标准、JIS标准等。
5. 标注设置：- 字体设置：配置文件中可以定义标注中使用的字体，例如宋体、Arial等。
- 字号设置：配置文件中可以定义标注中使用的字号，例如12号、14号等。
proe工程图配置文件
proe工程图配置文件工程图配置文件*.dtl常用选项及使用详解工程图配置文件是出工程图所必需了解掌握的知识。
不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。
可见工程图配置文件的重要性。
工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。
所以先将一些常用选项列出，供大家参考。
配置文件使用方面的内容放在后面讲解。
先讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。
drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。
text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。
proe工程图配置文件常用选项及使用详解
所讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。
drawing_text_height 设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。
text_width_factor设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。
def_xhatch_break_around_text yes设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）def_xhatch_break_margin_size 1设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。
hlr_for_threads yesthread_standard std_iso_imp_assy以上两项设置螺纹表示方法按国标形式表示，正面以3/4圆方式表示angdim_text_orientation horizontal设置标注角度尺寸时，角度的放置方式为水平blank_zero_tolerance no设置公差值有一项为0时，是否去掉0。
Proe工程图配置文件
Proe工程图配置文件————————————————————————————————作者：————————————————————————————————日期：Pro/E 工程图配置文件 .dtl 超详解!2010年04月11日版Lin!此文件的文件名可以是任意的，后缀必须为（.dtl）。
!此文件的项按“类型”分组。
!此文件中注释项中带有“#”项表示采用国标，其国标为版本号中的日期的现行国标。
!红色项应用了现行国标，粉色项为重要项，蓝色项为普通项，绿色项为有疑问项!*************************************drawing_units MM!#设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm 为单位的，先要设置这个选项。
!*************************************!★★★★★★★★★★★★★★★★★★!!These options control text not subject to other options!!这些选项控制与其它选项无关的文本!!★★★★★★★★★★★★★★★★★★!drawing_text_height 3.5!#设置缺省文本的缺省高度h，如注释中的文字，标注中的数值大小。
国标字体高度不应小于3.5。
!!《GB/T 14691-1993 技术制图字体》!!-------------------------------------!text_width_factor 1.0!#设置缺省文本的高度h和宽度的比例，标国的长仿宋体，宽＝h/√2，比例约为0.7，但此项设置对于windows系统自带的仿宋体无效。
!!由于上面default_font采用的是标准长仿宋字体，所以字宽不用再缩，比例为1。
!!《GB/T 14691-1993 技术制图字体》!!-------------------------------------!text_thickness 0.25!#设置缺省文本笔画的宽度，默认值为0。
proe配置文件
proe配置文件配置文件只针对proe4.0来编制的。
1、激活绝对精度，公差显示设置和缺省的小数点设置enable_absolute_accuracy yesdefault_abs_accuracy 0.001tol_display notol_mode nominaldefault_dec_places 22、单位设置，使用长度mm重量g作为单位pro_unit_length unit_mmpro_unit_mass unit_gram3、打开自动计算模型质量属性选项，保证工程图参数化重量实时更新mass_property_calculate automatic4、允许工程图视图可以跟随鼠标拖动allow_move_attach_in_dtl_move yes allow_move_view_with_move yes 5、设置日期公司，允许使用旧版本指令，激活autobuildztodays_date_note_format %yyyy-%Mmm-%dd allow_anatomic_features no autobuildz_enabled yes6、菜单和帮助信息使用本地化(中文)menu_translation yesmsg_translation yeshelp_translation yesbutton_name_in_help yes7、缺省的模板文件设置template_designasm $PRO_DIRECTORY\templates\mmns_asm_design.asm template_solidpart $PRO_DIRECTORY\templates\mmns_part_solid.prt template_drawing $PRO_DIRECTORY\templates\a3_drawing.drwtemplate_sheetmetalpart$PRO_DIRECTORY\templates\mmns_part_sheetmetal.prttemplate_mfgmold $PRO_DIRECTORY\templates\mmns_mfg_mold.mfg8、一些文件保存选项，自动创建同名工程图选项。
proe工程图配置文件
proe工程图配置文件在PROE（也称为PTC Creo）软件中，工程图配置文件是用于定义工程图表面和其他属性的文件。
它包含了绘图标准、线型、文字样式、尺寸样式等信息，可以帮助工程师和设计师在绘制工程图时保持一致性和准确性。
本文将详细介绍PROE工程图配置文件的功能和使用方法。
一、工程图配置文件的作用1. 统一标准：工程图配置文件可以定义绘图标准，如图框、标题、尺寸等，确保所有的工程图都符合公司或行业的标准要求。
这样可以避免每次绘图都需要重新设置标准，提高工作效率。
2. 线型和线宽：工程图配置文件可以定义线型和线宽，使得绘图过程中的线条一致性和美观性。
例如，可以定义实线、虚线、点线等不同的线型，并指定其线宽，以满足不同的绘图需求。
3. 文字样式：工程图配置文件可以定义文字样式，如字体、字号、字距等，使得工程图中的文字统一规范。
这样可以减少错误和混乱，提高工程图的可读性和可理解性。
4. 尺寸样式：工程图配置文件可以定义尺寸样式，如箭头类型、箭头大小、尺寸线类型等，使得绘制尺寸时更加方便和准确。
这样可以确保尺寸的一致性和准确性，避免尺寸错误导致的问题。
二、创建工程图配置文件在PROE软件中，创建工程图配置文件非常简单。
按照以下步骤进行操作：1. 打开PROE软件，并选择一个新的绘图文件。
2. 在绘图文件中，点击菜单栏的"文件"，然后选择"配置"，再选择"工程图配置"。
3. 在弹出的对话框中，可以设置绘图标准、线型、文字样式、尺寸样式等参数。
根据需要进行设置，并点击"确定"保存配置文件。
4. 在保存配置文件时，可以为其命名，并选择保存的路径。
建议将配置文件保存在一个统一的文件夹中，以便于管理和使用。
三、使用工程图配置文件使用工程图配置文件可以帮助您在绘制工程图时快速应用所需的标准和样式。
按照以下步骤进行操作：1. 打开PROE软件，并选择一个新的绘图文件。
ProE配置文件（映射文件）介绍和说明
ProE配置文件（也叫映射文件）介绍和说明下面介绍常用的几个config.pro——系统配置文件，配置整个PROE系统gb.dtl——工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。
format.dtl——工程图格式文件（可以简单的理解为图框）的配置文件。
table.pnt——打印配置文件，主要设置工程图打印时的线条粗细、颜色等。
A4.pcf——打印机类型配置文件，主要设置工程图打印出图时的比例、纸张大小等。
config.win.1——（1为流水号，每改一次自动增加）操作界面、窗口配置文件，比如说我们可以在这个文件中设置模型树窗口的大小，各种图标、工具栏、快捷键在窗口的位置等等。
Tree.cfg——模型树配置文件，主要设置在模型树窗口显示的内容、项目。
当然还会有更多，这里不再一一介绍。
补充说明的是：以上提到的文件名命名，后缀名是必须的，文件名有些可以自定义，我没有全部试。
一般来讲按系统默认的名称就可以了也没必要自定义文件名。
除了config.pro以外，其它配置文件都要在config.pro中指定才有效。
虽然有这么多种配置文件，但不是所有配置文件都是必须要有的，有些可以视个人情况不设置。
如何使这么多的配置文件都起作用呢？稍后讲解，请继续往下看…… config.pro有很多选项，但常用的选项并不多。
下面列举部分选项，并作简要说明，供大家参考。
menu_translation both——设置下拉菜单时为中英文双语菜单tol_mode nominal——设置显示的尺寸没有公差trail_dir D:\Program Files\trail——设置轨迹文件存放路径web_browser_homepage about:blank——设置浏览器首页为空白页drawing_setup_file D:\Program Files\peizhi\gb.dtl——设置工程图配置文件system_colors_file D:\Program Files\peizhi\syscol.scl——设置系统颜色配置文件pdf_use_pentable yes——设置输出PDF时使用系统线宽设置pro_format_dir D:\Program Files\peizhi\format——设置工程图格式文件路径template_solidpart D:\ProgramFiles\peizhi\template\startpart.prt.5——设置零件模板template_designasm D:\Program Files\peizhi\template\startasm.asm.3——设置组件模板model_note_display no——设置注释不显示pro_unit_length unit_mm——设置长度缺省单位为mmpro_unit_mass unit_kilogram——设置质量缺省单位为kgpro_unit_sys mmks——设置缺省单位系统为mmks（毫米千克秒）bell no——关闭提示音default_dec_places 3——设置所有模型模式中非角度尺寸的缺省小数位数default_ang_dec_places 2——设置角度尺寸小数位数sketcher_dec_places 2——设置草绘时的尺寸小数位数default_draw_scale 1:1——设置工程图中缺省的绘图比例，即插入一般视图时默认为1比1save_drawing_picture_file embed——设置将图片嵌入工程图中，可以实现工程图打开时预览search_path_file D:\Program Files\peizhi\search.pro——设置搜索文件tangent_edge_display no——设置相切边不显示set_menu_width 12——设置下拉菜单的宽度intf_out_layer part_layer——设置图层方式（影响转CAD）dxf_export_mapping_file D:\Program Files\peizhi\dxf_export.pro——指定转CAD的转换设置文件mdl_tree_cfg_file D:\Program Files\peizhi\tree.cfg——设置模型树配置文件allow_anatomic_features yes——设置自动再生特征text_height_factor 40——设置系统坐标及基准面显示的字体大小pro_note_dir D:\Program Files\peizhi\note——设置注释文件路径rename_drawings_with_object both——设置保存副本时自动复制与零件或组件相关的工程图use_8_plotter_pens yes——设置使用8笔（影响打印）mass_property_calculate automatic——设置质量自动计算format_setup_file D:\Program Files\peizhi\format.dtl——设置工程图格式文件的配置文件pro_symbol_dir D:\Program Files\peizhi\symbol——设置工程图用的符号tolerance_standard iso——设置公差标准为ISOpro_plot_config_dir D:\Program Files\peizhi\print_pcf——设置打印机打印样式文件路径pro_material_dir D:\Program Files\peizhi\material——设置材料库文件路径pen_table_file D:\Program Files\peizhi\table.pnt——设置打印线宽配置文件step_export_format ap214_cd——设置输出step格式文件时，保留原模型颜色dxf_out_scale_views yes——输出为DWG或DXF时不管工程图中的比例，自动重新缩放为1比1ProE Wildfire 3.0 配置文件以下为本人多年积累的快捷键及一些相关文件，config.pro里的快捷键经多年改正，有很多快捷键非常实用（比如工程图的快捷键），还有很多是一般情况下录制不出来的。
pro E 工程图设置
工程图配置文件*.dtl常用选项及使用详解工程图配置文件是出工程图所必需了解掌握的知识。
我写过一篇关于系统配置文件config.pro的教程，里面提到过配置文件对于使用PROE非常重要。
config.pro的使用，请先看这个帖/thread-9138-1-1.html不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。
可见工程图配置文件的重要性。
工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。
所以本帖先将一些常用选项列出，供大家参考。
配置文件使用方面的内容放在后面讲解。
本帖为原创，严禁转载！请勿综合成PDF或WORD等格式打包下载，谢谢合作！本帖不设回复可见，方便大家都可以见到本帖所讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。
drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。
text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
