简单完全的以太网数据采集

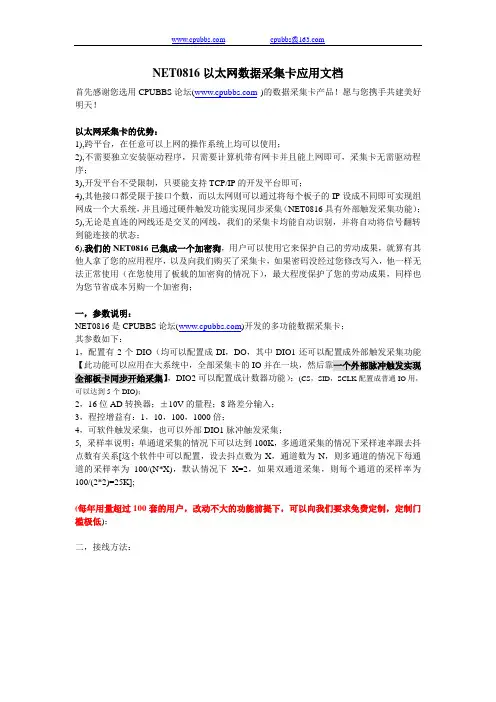

NET0816-LabVIEW

NET0816以太网数据采集卡应用文档首先感谢您选用CPUBBS论坛()的数据采集卡产品！愿与您携手共建美好明天！以太网采集卡的优势：1),跨平台，在任意可以上网的操作系统上均可以使用；2),不需要独立安装驱动程序，只需要计算机带有网卡并且能上网即可，采集卡无需驱动程序；3),开发平台不受限制，只要能支持TCP/IP的开发平台即可；4),其他接口都受限于接口个数，而以太网则可以通过将每个板子的IP设成不同即可实现组网成一个大系统，并且通过硬件触发功能实现同步采集（NET0816具有外部触发采集功能）；5),无论是直连的网线还是交叉的网线，我们的采集卡均能自动识别，并将自动将信号翻转到能连接的状态；6),我们的NET0816已集成一个加密狗，用户可以使用它来保护自己的劳动成果，就算有其他人拿了您的应用程序，以及向我们购买了采集卡，如果密码没经过您修改写入，他一样无法正常使用（在您使用了板载的加密狗的情况下），最大程度保护了您的劳动成果，同样也为您节省成本另购一个加密狗；一，参数说明：NET0816是CPUBBS论坛()开发的多功能数据采集卡；其参数如下：1，配置有2个DIO（均可以配置成DI，DO，其中DIO1还可以配置成外部触发采集功能【此功能可以应用在大系统中，全部采集卡的IO并在一块，然后靠一个外部脉冲触发实现全部板卡同步开始采集】，DIO2可以配置成计数器功能）；(CS，SID，SCLK配置成普通IO用，可以达到5个DIO)；2，16位AD转换器；±10V的量程；8路差分输入；3，程控增益有：1，10，100，1000倍；4，可软件触发采集，也可以外部DIO1脉冲触发采集；5,采样率说明：单通道采集的情况下可以达到100K，多通道采集的情况下采样速率跟去抖点数有关系[这个软件中可以配置，设去抖点数为X，通道数为N，则多通道的情况下每通道的采样率为100/(N*X)，默认情况下X=2，如果双通道采集，则每个通道的采样率为100/(2*2)=25K];(每年用量超过100套的用户，改动不大的功能前提下，可以向我们要求免费定制，定制门槛极低)；二，接线方法：由左到右分别为：CH1~CH16，DIO_1,DIO_2,GND,AGND接线方法为：本采集卡有8路差分输入，CH1和CH9组成差分输入通道1，CH2和CH10组成差分输入通道2，依此类推；(如果用此方法接线会有噪声仍然耦合进去了,请再按上面接法之后,再将CH9~CH16同时再接入到AGND,即可解决)三，驱动程序安装方法：基于以太网，无需驱动程序（只需要计算机有网卡，并且已安装网卡的驱动程序，能上网即可）；四，以太网数据采集卡操作流程：NET0816是以服务器的形式存在，用户需要主动去连接它，连接上以后即可发送指令及读取数据，操作相当简单；下面是采集卡的默认网络参数：IP: 192.168.1.20默认网关：192.168.1.1子网掩码：255.255.255.0远程端口：5000默认用户密码：0000000000000000(字符串，16个0，阿拉伯数字，如果用16进制发送即是16字节的0x30)；此密码正确的情况下，可以修改新密码，但无法读回来密码，只能进行比较是否正确；特别注意事项：如果同一局域网内想多块卡同时使用，在刚拿到板卡时请每块卡单独插上去更改IP后才能全部再插到路由器上使用，因为出厂默认IP全部相同，同时插上去会IP冲突不能连接的；如果以上数据修改后又忘记了也不要担心，我们的板子具备一个自动恢复功能，操作方法为：将板子断电，用摄子将板子上面的J10的二个脚短接，然后上电，等待几秒后即可恢复默认值（包括密码也会恢复默认值）；也可以将J10的跳线帽跳上，恢复默认值后再拔掉（不拔掉每次上电均会恢复默认值一次），J10的跳线帽在板卡背面：上面二个图，左边为平常的状态，右边为恢复默认值的状态；五，配套控制子VI使用说明：用户使用时请将NET1616.llb拷贝到工程目录下面，然后即可方便使用里面的各VI；现在我们来详细说明NET1616.llb内各子VI的使用方法（如果熟悉LabVIEW的朋友也可以通过打开演示程序Main.vi，里面有直接的使用方法，很详细，全部功能VI均使用到了。

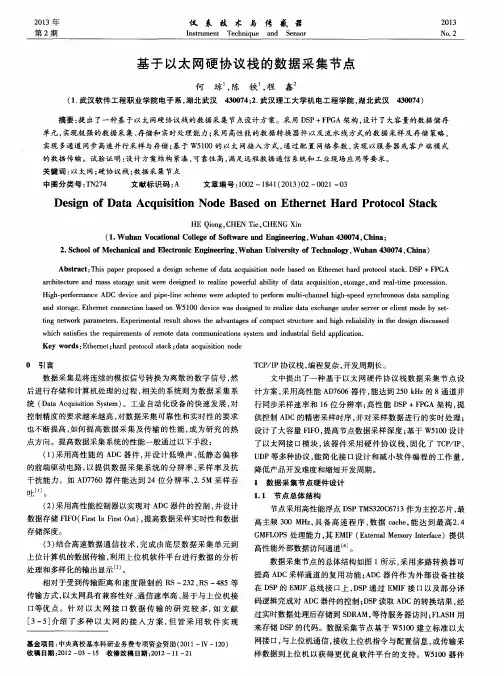

基于以太网硬协议栈的数据采集节点

摘要：提出了一种基于以太网硬协议栈的数据采集节点设计方案。采用ＤＳＰ＋ＦＰＧＡ架构，设计了大容量的数据储存单元，实现极强的数据采集、存储和实时处理能力；采用高性能的数据转换器件以及流水线方式的数据采样及存储策略，
实现多通道同步高速并行采样与存储；基于Ｗ５１００的以太网接入方式，通过配置网络参数，实现以服务器或客户端模式的数据传输。试验证明：设计方案结构紧凑，可靠性高，满足远程数据通信系统和工业现场应用等要求。
２０１３正
仪
表技术与传感器
２０１３
Ｎｏ．２
第２期
ＩｎｓｔｒｕｍｅｎｔＴｅｃｈｎｉｑｕｅａｎｄＳｅｎｓｏｒ
基于以太网硬协议栈的数据采集节点
何琼，陈铁，程鑫
４３００７４）（１．武汉软件工程职业学院电子系，湖北武汉４３００７４；２．武汉理工大学机电工程学院，湖北武汉
关键词：以太网；硬协议栈７４
文献标识码：Ａ
文章编号：１００２—１８４１（２０１３）０２— ００２１ — ０３
ＤｅｓｉｇｎｏｆＤａｔａＡｃｑｕｉｓｉｔｉｏｎＮｏｄｅＢａｓｅｄｏｎＥｔｈｅｒｎｅｔＨａｒｄＰｒｏｔｏｃｏｌＳｔａｃｋ
Ａｂｓｔｒａｃｔ：ＴｈｉｓｐａｐｅｒｐｒｏｐｏｓｅｄａｄｅｓｉｇｎｓｃｈｅｍｅｏｆｄａｔａａｃｑｕｉｓｉｔｉｏｎｎｏｄｅｂａｓｅｄｏｎＥｔｈｅｕｅｒｔｈａｒｄｐｒｏｔｏｃｏｌｓｔａｃｋ．ＤＳＰ＋ＦＰＧＡａｒｃｈｉｔｅｃｔｕｒｅａｎｄｍａｓｓｓｔｏｒａｇｅｕｎｉｔｗｅｒｅｄｅｓｉｎｅｇｄｔｏｒｅａｌｉｚｅｐｏｗｅｆｒｕｌａｂｉｌｉｔｙｏｆｄａｔａａｃｑｕｉｓｉｔｉｏｎ，ｓｔｏｒａｇｅ，ａｎｄｒｅａｌ — ｔｉｍｅｐｒｏｃｅｓｓｉｏｎ．

采用PoE供电的高速以太网分布式数据采集系统

采用PoE供电的高速以太网分布式数据采集系统王伟【摘要】设计了一种基于以太网的分布式数据采集控制系统.该系统的数据采集核心采用RCM5700微处理器模块,该模块适用于快速以太网应用开发;传输部分充分利用了以太网带宽大、结构简单、可扩展性强、成本低廉的特点,配合上位机监控软件,可以方便有效地监管整个系统.系统供电采用PoE技术,在传输数据的网线上同时提供电流,避免了以往数据采集节点单独的电源设计,简化了电源供应.实验证明整套系统实时性好、适应性广、结构简单、可靠性高,充分满足了分布式系统数据采集的要求.【期刊名称】《单片机与嵌入式系统应用》【年(卷),期】2018(018)009【总页数】4页(P18-20,23)【关键词】以太网;分布式数据采集;PoE【作者】王伟【作者单位】海军装备部驻重庆地区军事代表局,重庆 630042【正文语种】中文【中图分类】TP274引言分布式数据采集已经成为了目前大规模数据采集的优先选择方式。

长期以来，数据采集常规使用的集中式采集方式在信号种类繁多和数量庞大的大型分布式系统中的应用，极易导致系统连接复杂、难以后期维修保养、数据中心设置臃肿。

本文采用以太网为传输网络的分布式数据采集系统[1]来完成远距离、大规模数据的采集、处理任务。

本设计采用RCM5700微处理器模块构成数据采集核心以满足任务需求。

同时针对传统数据采集节点单独设置的复杂供电系统，该数据采集方案采用了基于IEEE802.3af[2]标准提出的PoE供电设计，简化了供电系统管理，使得系统配置更加简单、运行更加高效、维护更加便利。

经过以太网数据传输与供电管理，系统具备了可靠性高、成本低、结构简单等优点。

1 系统的分析设计数据采集系统主要完成各个节点的信号收集，并将其转换为数据中心可以识别处理的信息；数据中心接收到采集的数据以后，按照中心控制逻辑关系，对其进行处理并输出终端控制信息，从而完成数据的采集、处理以及输出任务。

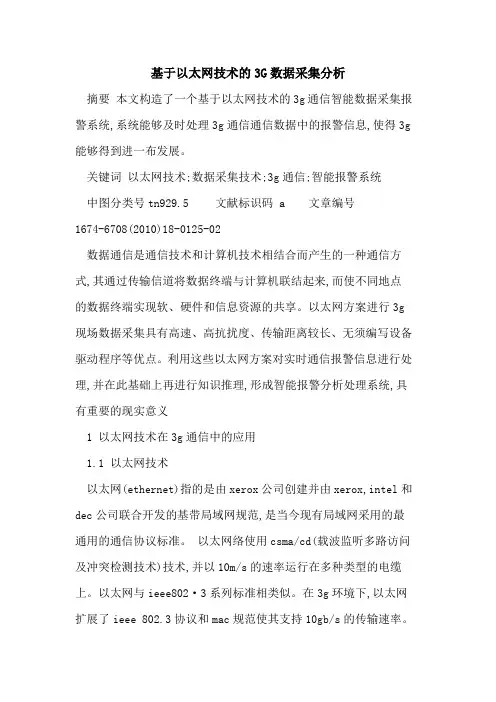

基于以太网技术的3G数据采集分析

基于以太网技术的3G数据采集分析摘要本文构造了一个基于以太网技术的3g通信智能数据采集报警系统,系统能够及时处理3g通信通信数据中的报警信息,使得3g 能够得到进一布发展。

关键词以太网技术;数据采集技术;3g通信;智能报警系统中图分类号tn929.5 文献标识码 a 文章编号1674-6708(2010)18-0125-02数据通信是通信技术和计算机技术相结合而产生的一种通信方式,其通过传输信道将数据终端与计算机联结起来,而使不同地点的数据终端实现软、硬件和信息资源的共享。

以太网方案进行3g 现场数据采集具有高速、高抗扰度、传输距离较长、无须编写设备驱动程序等优点。

利用这些以太网方案对实时通信报警信息进行处理,并在此基础上再进行知识推理,形成智能报警分析处理系统,具有重要的现实意义1 以太网技术在3g通信中的应用1.1 以太网技术以太网(ethernet)指的是由xerox公司创建并由xerox,intel和dec公司联合开发的基带局域网规范,是当今现有局域网采用的最通用的通信协议标准。

以太网络使用csma/cd(载波监听多路访问及冲突检测技术)技术,并以10m/s的速率运行在多种类型的电缆上。

以太网与ieee802·3系列标准相类似。

在3g环境下,以太网扩展了ieee 802.3协议和mac规范使其支持10gb/s的传输速率。

除此之外,通过wan界面子层(wis:wan interface sublayer),10gb 位以太网也能被调整为较低的传输速率,如 9.584640 gb/s(oc-192),这就允许10gb位以太网设备与同步光纤网络(sonet) sts -192c 传输格式相兼容。

1.2 以太网技术在3g通信中的应用对于3g通信这样一个典型的大系统,随着各类无线与计算机监控设备、地理信息系统和管理信息系统的日益发展,3g通信数据库中的数据呈爆炸性增长。

数据采集在3g通信中的主要应用有3g通信故障分析、3g通信负荷预测、3g通信稳定分析,决策支持系统、通信设备,通信企业的客户管理与营销决策等。

基于以太网现场总线的模拟量输入数据采集系统

开发过程中的经验进行了总结。关键词：以太网；簟片机；现场总线；数据采集
楼宇自控系统是智能建筑不可缺少的重要组成部分，其任务是对建筑物内部设施进行监测、控制与管理，以提供～
个既安全可靠、又节约能源，而且舒适宜人的工作或居住环
制表。由于控制任务的要求，需要实现各现场控制器和数据采集器之间的通信。
以太网经过２Ｏ年的发展，成为当今互联网络中底层链接
还可双向交换数据。
２２通信方式．
本文采用半双工通信方式，但０ＮＥ服务器支持全双工数据通信通路。的通信方式是上位机只有发送了采集通道号的命令以后，位机才能将该通道的值发送给上位机显示。否下
宇自控系统中计算机控制的主要任务包括过程数据采集、直
接数字控制、设备监测和系统测试与诊断等，具体的功能实
设计中采用Ｄ卜Ｅ嵌八式以太网模块。Ｄ卜Ｅ设备在使用４４
前，须获得唯一的ｌ址才能进行远程设置和正常工作ｉ无必Ｐ地
现是由安装在被控设备附近的现场控制站和数据采集站来完
ＰＯ７
ｐ１７
Ｐ２７
二ｊ
— —
卜一ＲＩＴＤＮ－Ｔ０ＡＯＴ
Ａ
一二Ｃ卜Ｅｏ０Ｅ
图１数据采集器硬件组成图３数据采集器数据上传子程序框图
３１ＡＤ转换．／本文采用ＡＤＣ００８９转换芯片双极性参考电压接法实现ＡＤ转换功能，其中＋Ｖ要接退耦滤波电路。Ａ／５Ｄ数据采集采

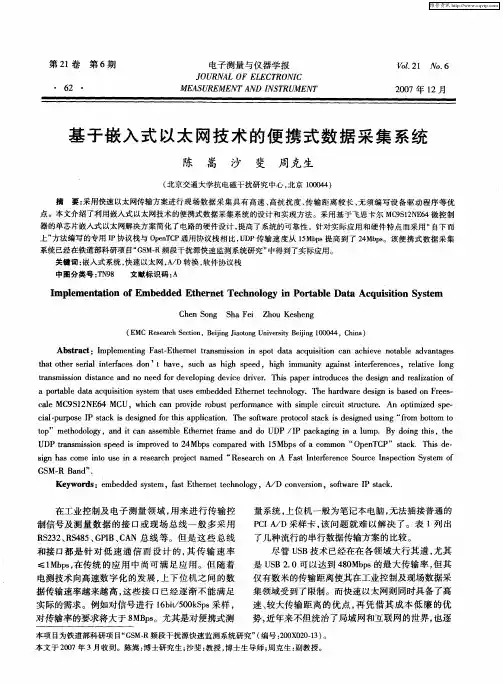

基于嵌入式以太网技术的便携式数据采集系统

ｃｌ９１Ｎ６Ｕ，ｈｃａｒｖｅｒｂｓｐｒｒｎｅｗｔｉｐｅｃｃｉｓｕｔｒ．ＡｐｉｚｄｓｅａｅＭＣＳ２Ｅ４ＭＣｗｉｃｎｐｏｉｕｔｅｏｍａｃｉｓｌｉｕｔｔｃｅｎｏｔｅｐ — ｈｄｏｆｈｍｒｒｕｍｉ
点。本文介绍了利用嵌入式以太网技术的便携式数据采集系统的设计和实现方法。采用基于飞思卡尔ＭＣＳ２Ｅ４微控制９ＩＮ６器的单芯片嵌入式以太网解决方案简化了电路的硬件设计，提高了系统的可靠性。针对实际应用和硬件特点而采用 “自下而上” 方法编写的专用ＩＰ协议栈与ＯｅＴＰ通用协议栈相比，ＤｐｎＣＵＰ传输速度从１Ｍｂｓ提高到了２Ｍｂｓ５ｐ４ｐ。该便携式数据采集系统已经在铁道部科研项目“ ＳＲ频段干扰源快速监测系统研究” ＧＭ— 中得到了实际应用。关键词：嵌入式系统，快速以太网，／ＡＤ转换，软件协议栈
ｔａｔｒｓｒａｎｅａｅｏｈｔｏｈｅｅｉｌｉｔｒｃｓｄｎ’ｔｈｖｆａｅ，ｓｃａｉｈｓｅｄ，ｈｇｉｕｈｓｈ【ｐｅｇｉｈｍｍｕｉｙｇｉｔｉｔｒｅｅｃｓｒｌｔｖｌｎｎｔａａｎｓ ቤተ መጻሕፍቲ ባይዱ ｅｒｎｅ，ｅａｉｅｏｇｆｔａｓｓｉｎｄｓａｃｎｄｎｅｄｆｒｄｖｌｐｎｅｉｅｄｉｅ．Ｔｓｐｐｒｉｔｏｕｅｈｓｇｄｒａｉａｉｎｏｒｎｍｉｓｏｉｔｎｅａｏｎｅｏｅｅｏｉｇｄｖｃｒｖｒｈｉａｅｎｒｄｃｓｔｅｄｅｉｎａｅｌｚｔｏｆｎ

基于以太网的数据采集及监控系统的数据通信研究

发，实验证明该方案数据传输可靠、实时性好，可行性高。关键词：以太网；数据采集；监控系统；ＣＴＰ中图分类号：Ｔ９９２Ｎ１．
引言
近些年来，以太网通信速率的提高及交换式以太网技术的出现。得以太网的通信性能大为改善，使原来阻碍以太网进入工业控制领域的不确定性等问
图１系统ｌ构成碉络
Ｆｉ．Ｎｅｗｏｋｓｒｃｕｅｏｈｙｔｍｇ１ｔｒｔ和通信控制模
块等。成数据的采集、完前端数据的处理等任务。通信模块是能独立编程并运行的智能设备。成完
际上，在许多实时性的系统中，用ＴＰ协议也基采Ｃ本可以满足传输时间的要求。避免ｌ应用层进还ｒ在行繁琐的处理［４。因此在本方案中传输层选择使３］－
用ＴＰ协议。Ｃ
部分用户通过ＷＥＢ的方式，看现场数据；部查一
题基本得到解决，以太网开始从不同的途径进入到
工业自动化和过程控制市场，多组织和厂家开始很开发基于以太网的数据采集与监控系统ｌ］目前１。基于以太网的数据采集及监控系统普遍采用的通信方案是将数据采集到上位机。进行初步的处理，入存数据库。后使用ＷＥ然Ｂ方式进行数据的远程发布。这种方式实现了现场采集数据的远程发布，企业使（）备层１设

基于以太网的高速数据采集系统设计

ＡｂｔａｔＴｈｅｉｎｏｉｈｓｅｄｄｔｃｕｉｉｉｙｔｍａｅｎＥｔｒｔｉｉｃｓｅｎｔｉｓｒｃ：ｅｄｓｇｆｈｇ — ｐｅａａａｑｓｔｏｎｓｓｅｂｓｄｏｈｅｎｅｓｄｓｕｓｄｉｈｓｐｐｒＩｓｉｔｏｃｄｈａｗｏｕｓｎａｅ．ｔｉｎｒｄｕｅｔｔｈｏｔｉｇＬＰＣ２９ＡＲＭｔｏｒ２２ｏｃｎｔｏｌＲＴＩ８１ＡＳｔｅｌｅｔ０９ｏｒａｉｈｅｚ
硬件ＳＩＰＭ、Ｃ、时器等众多外围部件，Ｐ、ＷＡＤ定可
时达到１Ｍｂｓ０ｐ的速率；内置１ＫＢ的ＳＡＭ；持６Ｒ支８１／６位数据总线，个中断申请线以及１个Ｉ０基８６／地址选择；支持ＵＴＰＡＵＩＢＣ自动检测的特点。、、Ｎ结合上述两种器件的优点，发以ＡＲ为核开Ｍ心、有以太网接口的高速数据采集和处理系统，具为高速数据采集系统提供了一种很好的解决方案，具有非常好的工程应用价值和经济价值。本文将讨论系统结构、Ｐ２９ＬＣ２２与Ｒ８１ＡＳ的软硬件接口ＴＬ０９设计以及计算机采集软件的设计。
ＥｈｒｅＩｔｅｎｔＩ与ＩＥ８２３标准；双工，ＥＥ０．全收发可同
１引言
随着网络技术和信息技术的日趋成熟，据采数
集系统日益采用网络通信接口和手段。以太网作为目前应用最广泛、长最快的局域网技术，到了超成得乎寻常的发展。网络通信具有传输速度快、可靠性高等优点。因此，研究基于以太网的高速数据采集系统技术具有很好的实用价值。ＬＣ２２是世界首款可加密的具有外部存储Ｐ２９器接口的ＡＲ芯片，有零等待２６字节的片Ｍ具５Ｋ内ＦＡＨ，ＬＳ具有ｌＫ字节的ＳＡＭ，６Ｒ芯片内部具有

ICP DAS ET-7002 模巴斯 TCP 基于以太网远程输入输出数据采集模块快速上手指南说明书

ET-7002Modbus TCP Based Remote Ethernet I/O Data Acquisition module with 3-channel Voltage input & Current inputs, 6-channel Digital Inputs (Counters) and3-channel Relay OutputsQuick Start GuideCongratulations on purchasing ET-7002 - Modbus TCP Based Remote Ethernet I/O Data Acquisition module with 3-channel Voltage input & Current inputs, 6-channel Digital Inputs (Counters) and 3-channel Relay Outputs. The most popular automation solution for Ethernet remote monitoring and control application. This Quick Start Guide will provide information needed to get started with ET-7002. Please also consult the User Manual for detailed information on the setup and use of ET-7002.In addition to this guide, the package includes the following items:ET-7002 Module Software Utility CD- ET-7002 Websitehttps:///et_7002.html- ICP DAS USA Website / Phone : 1-310-517-9888 Email: ********************Tech Support:*******************21-----------------------------------------------------------Configuring Boot ModeInit mode: For configuration. After booting, ET-7002 will not run thedefault firmware and cannot surf the internet. Use this mode toupdate MiniOS7 image.Normal mode: For normal working. After booting, ET-7002 will run thedefault firmware and can use all ET-7002 functions.---------------------------------------------------------------------------------- Connecting to Network, PC and PowerThe ET-7002 is equipped with an RJ-45 Ethernet port for connection to an Ethernet hub/switch and PC.34---------------------------------------------------------------------------------Installing the MiniOS7 UtilityThe MiniSO7 Utility can be obtained from companion CD or our site: CD:\Napdos\minios7\utility\minios7_utility\ /minios7utility.htmlAfter the installation has been completed, there will be a new short-cut for MiniOS7 Utility on the desktop.----------------------------------------------------------------------------------Using MiniOS7 Utility to Assign a New IPThe ET-7002 are Ethernet devices, which comes with a default IP address, therefore, you must first assign a new IP address to the ET-7002. The factory default IP settings are as follows:ItemDefaultIP Address 192.168.255.1 Subnet Mask 255.255.0.0 Gateway192.168.0.1Double-click the MiniOS7 Utility shortcut on your desktop.After pressing F12 or choosing Search from Connection menu, the MiniOS7 Scandialog will appear, that will display a list of all the MiniOS7 modules on your network.See the status tip, waiting for the search to be done.Choose the module name for fields in the list, and then choose IP setting from the toolbar.After completing the settings, press the Yes button in the Confirm dialog box to exit the procedure.56---------------------------------------------------------------------------------- Enabling Adobe Flash Player in Your BrowerYour browser must support Adobe Flash Player and have it enabled in order to use theET-7002 web site.If you do not have it installed, please go to the following website and install it.The Adobe Flash Player Download Center:/flashplayer/---------------------------------------------------------------------------------- Go to the ET-7002 Web Site to Check out FunctionsThe ET-7002 contains an advanced web configuration system that provides users with accessET-7002 applications through a standard web browser.Make sure the switch placed in the“ Normal” position.Then reboot ET-7002Please use a standard internet browser to view the ET-7002 webpage, such as MozillaFirefox or Internet Explorer…etc.If you haven’t changed the default IP address of the ET-7002, please refer to “4. UsingMiniOS7 Utility to Assign a New IP” to configure it.After entering the IP address, the logindialog box will appear and prompt you toenter your username and password.The factory default user name and passwordare as follows (Case sensitive) :Item DefaultUser name AdminPassword AdminAfter logging into the ET-7002 web site, the welcome page will appear.Under the Main Menu, expand the Web HMI, andthen select the Web HMI option to check the values of the data acquisition.。

浅析以太网煤矿数据采集系统的设计

患进行预警。
图１远程环形网络监控系统拓扑结构
４软件设计在软件使用方面，受地区差异的影 Ⅱ 向和制约下位机主
２．２子系统结构
要采用北京亚控科技发展有限公司的无穷点组态王Ｋｉｎｇ — 在设备数据采集原理方面，由于各子系统具有较强的ｖｉｅｗ６．５１开发软件、或者是２５６点的组态王开发软件。对
这是该系统的核心所在，进而为煤矿的综合自动化创造了高速的信息平台。
３＿２．２视频系统、语音系统与设备运行状态采集系统三系统合一。在整个系统中，系统控制中心处于核心地位，通过高速产业环型光纤以太网，将所有各监测分站的监测数据、视频图像，以及语音信息等传送到中心，２４小时实时在线监测全矿固定设备安全运行状态，进一步对事故隐
② 通常情况下，组态软件监控软件、以太网交换机等市场需求，同时确保煤矿安全生产的顺利进行。对于煤矿共同组成区域子系统，对当地的数据进行采集，并且实施企业来说，需要对电气设备不断加大投入的力度，使得煤矿企业所需的电气设备朝着自动化、智能化方向发展。煤智能化的管理和控制，通过ＰＣ机进行直接的显示各设备的运行状态。矿企业在生产过程中，为了确保安全的生产性，通常情况

NI数据采集

三个层次的数据采集驱动软件
驱动软件的功能与测量硬件的质量同等重要。NI 提供了三个层次的数据采集软件，每一层都具有独特的功能，从而提供完整的数据采集软件平台，以简化 NI DAQ 硬件在各种应用中的使用。
开发速度加快
NI-DAQmx
● 业界领先的 DAQ 驱动软件 ● 多线程、高性能驱动软件 ● 用于超过 250个 DAQ 设备的同一个 API ● DAQ Assistant 生成代码 ● 与Windows Vista/Vista x64/XP/2000 、
NI CompactDAQ
USB
PCMCIA
CompactFlash
内置信号调理电压测量
信号调理
SCXI
SCC 端子盒
信号、传感器与激励源
温度
压力测量装置应变测量装置
继电器
电机
信号
以及其它...
敬请访问 /compactfieldpoint/zhs ，获取更多关于以太网和分布式 I/O 的信息。
在线下载 DAQ 驱动程序
为方便选择合适的驱动软件，NI 提供的驱动程序对照表基于设备支持、操作系统支持和软件特性等指标。当与 NI 数据采集硬件结合使用时，该软件为快速开发用于测量与控制应用的虚拟仪器系统提供了最佳的选择。
/dataacquisition/software/zhs
高级模拟设计通路
● 从 NI-FGIA 2 到 ADC 的完全平衡设计 ● 高达 18 位的分辨率 ● 等效于 5 1/ 位的分辨率
2
● mV 级的测量 ● 板上可编程的低通滤波器 ● 过压保护钳位电路
NI-STC 2系统定时控制模块
● 6 DMA 通道用于数据传输 ● 10 MHz 定时 / 相关数字 I/O ● 32 位、80 MHz 计数器 / 定时器 ● 正交编码输入 ● 线性与反跳滤波器 ● 多设备 PLL 同步

基于以太网技术的通信数据采集研究

ＡＤ转换器采用ＭＡ９，具有８输入通道、６位测量精／ＸＩ７路１度、换时间短等优点。以太网接口：３４１Ｂ内嵌一个以转￥Ｃ５０太网控制器，持媒体独立接口ＭＩ和带缓冲Ｄ支ＩＭＡ接口，可
入。因此，３４１Ｂ内部实际上已包含了以太网ＭＡＣ控制，￥Ｃ５０
但并未提供物理层接口，故需外接一片物理层芯片，以提供以
太网的接入通道。４．系统软件设计在系统的硬件做好之后，过ＪＡＧ接口，用ＨＪＡＧ通Ｔ使．Ｔ
采用快速以太网传输方案进行现场数据采集具有高速、高抗扰度、输距离较长、须编写设备驱动程序等优点。传无但是以太网用于工业Ｉ设备存在的实际问题是，太网的协／Ｏ以
维普资讯
为硬
现现
现实
ＡＲＭ７ＤＩ内核，在片内集成了以太网ＭＡＣ层控制器，ＴＭ为
１引言．
可以简化本系统网络接口电路的设计并提高系统的可靠性。
系统时钟可达５ＭＨ，足系统设计实时性的要求。根据相０ｚ满
调试代理软件和ＡＸＤ对系统进行调试。系统的工作方式为，先将程序烧写入Ｎｏｌｓｒａｈ中，上电后程序首先从ＮｏｌｈＦｒａＦｓ
关数据（ｎＯ瓦斯浓度、一氧化碳浓度、风速、度、温湿度、粉尘、压Ｃ机端发送过来的命令（ｎＯ开始采集命令），感器模块随即将采集到时传

基于以太网现场总线的模拟量输入数据采集系统

１　系统功能系统中有一台主机负责向本地网络中的其它节点发送最大为１５００字节的数据包，或数据帧（为方便网络传输，将要传送的信息分割为若干个区段）；这台主机发送的数据可以被局域网中所有相连的节点监听到，但只有目标主机才能接受和处理该数据帧。

设计中采用北京中新创科技有限公司的ＤＮＥ嵌入式以太网模块。

ＤＮＥ设备在使用前必须获得唯一的ＩＰ地址才能进行远程设置和正常工作；无论是从串口还是远程进行设置，同时只能采用一种设置方式。

２　通信功能开发２．１　网络通信模式（Ｃ／Ｓ模式）ＤＮＥ串口服务器使用ＴＣＰ／ＩＰ协议作为网络通信协议。

此部分内容在上位机采用ＶＢ语言编写相应的程序实现，此时通信功能采用ｗｉｎｓｏｃｋ控件来实现，通过设置控件的属性并调用其方法就可以轻易的连接到一台远程计算机上去，并且还可双向交换数据。

２．２　通信方式本文采用半双工通信方式，但ＤＮＥ服务器支持全双工数据通信通路。

本文采用的通信方式是上位机只有发送了采集通道号的命令以后，下位机才能将该通道的值发送给上位机显示。

否者，下位机一直处于等待接受命令之中。

２．３　底层硬件与服务器之间的通信网络服务器和ＡＴ８９Ｃ５１的串口连接方式是采用异步通信模式，接受和发送数据线采用交叉互联的方式进行数据传递。

３　数据采集器开发数据采集器硬件组成如图１所示。

基于以太网现场总线的模拟量输入数据采集系统周渡海，魏东，陈志新（北京建筑工程学院电气工程与自动化系，　北京１０００４４）摘要：　目前模拟量数据采集系统在楼宇自控系统中应用十分广泛。

本文研究了基于以太网的模拟量输入数据采集系统，研究目标是使上位机能实时显示底层硬件采集过来的数据，并能根据需求采集任意一路信号。

文中阐述了系统底层硬件方案电路设计、实现过程及其最终实现结果，并对开发过程中的经验进行了总结。

关键词：单片机；以太网；现场总线；数据采集图１数据采集器硬件组成３．１　Ａ／Ｄ转换本文采用ＡＤＣ０８０９转换芯片双极性参考电压接法实现Ａ／Ｄ转换功能，其中＋５Ｖ要接退耦滤波电路。

用VB.NET实现基于以太网的数据采集

Ａｂｓｔｒａｃｔ：ＩｎＶＢ．ＮＥＴｐｒｏｇｒａｍｍｉｎｇｅｎｖｉｒｏｎｍｅｎｔ，ａｓｏｌｕｔｉｏｎｏｆｅｔｈｅｒｎｅｔｄａｔａｃｏｍｍｕｎｉｃａｔｉｏｎｓｏｌｕｔｉｏｎｓｗａｓｐｒｏｖｉｄｅｄ．ＴｈｅｓｙｓｔｅｍｗａｓｄｅｓｃｒｉｂｅｄｂｙｕｓｅｏｆＳＴＭ３２ｍｉｃｒｏｃｏｎｔｒｏｌｌｅｒａｎｄＷ５１Ｏ０Ｅｔｈｅｒｎｅｔｃｈｉｐｃｏｍｍｕｎｉｃａｔｉｏｎｄｅｓｉｇｎｓｃｈｅｍｅ，ａｎｄｔｏｏｋａｄｖａｎｔａｇｅｏｆＶＢ．ＮＥＴｐｒｏｇｒａｍｍｉｎｇｌａｎｇｕａｇｅｆｏｒｔｈｅｐｒｅｐａｒａｔｉｏｎｏｆＰＣｓｏｔｗａｆｒｅ．Ｔｈｅｓｙｓｔｅｍｃｏｕｌｄｃｏｍｍｕｎｉｃａｔｅｄａｔａｂｅｔｗｅｅｎｔｈｅｃｏｍｐｕｔｅｒａｎｄｈｙｐｏｇｙｎｙｍａｃｈｉｎｅ．Ｔｈｅｅｘｐｅｒｉｍｅｎｔｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｔｈｅｐｒｏｇｒａｍｃｏｕｌｄｄｉｓｐｌａｙｒｅａｌ — ｔｉｍｅ
ｓｔａｂｌｅａｎｄｒｅｌｉａｂｌｅｏｐｅｒａｔｉｏｎ，ａｎｄｉｍｐｒｏｖｅｓｔｈｅｔｅｓｔａｃｃｕｒａｃｙｏｆｍｅａｓｕｒｅｍｅｎｔ，ａｎｄａｌｓｏｓａｖｅｓｔｈｅｔｅｓｔｃｏｓｔ．Ｋｅｙｗｏｒｄｓ：ｄａｔａａｃｑｕｉｓｉｔｉｏｎ；ｅｔｈｅｒｎｅｔ；ＶＢ．ＮＥＴ；Ｗ５１００ｃｈｉｐ

NETA模块采集数据的介绍

利用NETA模块采集变频器数据的步骤本文档介绍了一下如何使用NETA模块利用以太网将多台变频器的数据采集上来，本次介绍的实际例子是利用一个NETA模块采集2台ACS580MV的数据介绍，我写了一个操作的步骤请各位老师查阅。

如果有调试过此模块的有更好的使用方法我们大家可以继续交流学习一下。

硬件连接，1为其中一台变频器的FENA以太网模块，2为另一台变频器的FENA以太网模块，3为NETA模块。

2左边有一个数据交换器，网线连接：1/2/3的网口设备端都插在数据交换器上，3的网口PC端插在电脑上。

1．首先把NETA的ETH1口使用网线与我们的电脑网口连接上，设置IP地址获取方式为自动获取。

2．打开IE浏览器，输入地址192.168.230.1 ，此时进入到登陆界面。

如果是第一次登陆，则默认用户名和密码均为admin，登陆之后可以自行修改密码和创建新用户。

3．登陆之后，在浏览器左侧可以发现当前NETA已经连接的传动设备。

4．如果连接的设备数量与实际不符或者没有，则没有连接上的传动设备的以太网适配器FENA设置有错误，需要进行重新设置。

方法：在Drive composer 里面依次File→open→Customer parameter file 找到配置FENA的文件路径并选中并打开。

检查里面的设置，slot端口位置是否正确，IP地址是否与其他传动设备的FETA有冲突。

修改并确认无误之后点击下载按钮。

5．下载完毕之后进入参数列表，找到51组参数FBA A settings。

检查参数是否与刚才的设置相吻合。

确定无误之后，查看FENA模块的三个指示灯状态，最右边应该为常亮，左边2个灯会不规则的绿灯闪烁。

6．进入IE浏览器的192.168.230.1 地址。

创建另外一个用户名，方便留给客户定时帮我们采集数据并且清空内存，点击左边菜单里面的Users，然后点击Add user，修改用户名和密码之后点击Create user，创建新用户成功。

基于光纤以太网的智能数据采集装置

ｄｅｖｉｃｅｉｍｐｒｏｖｅｓｔｈｅｒｅｌｉａｂｉｌｉｔｙｏｆｄａｔａｃｏｍｍｕｎｉｃａｔｉｏｎ．Ａｔｔｈｅｓａｍｅｔｉｍｅ，ｉｔｒｅｄｕｃｅｓｔｈｅｉｎｔｅｒａｃｔｉｏｎｔｉｍｅｄｅｌａｙｂｅｔｗｅｅｎｔｈｅａｃｑｕｉｓｉｔｉｏｎｄｅｖｉｃｅａｎｄｔｈｅｍｏｎｉｔｏｒｓｙｓｔｅｍ，ｉｍｐｒｏｖｅｓｔｈｅｃａｐａｂｉｌｉｔｙｏｆｒｅｌ— ａｔｉｍｅｒｅｌｅｆｃｔｉｏｎｏｎｒｕｎｎｉｎｇｓｔａｔｕｓ．Ｍｏｒｅｏｖｅｒ，ｉｔｐｒｏｖｉｄｅｓｍｏｒｅｏｐｔｉｏｎｓｆｏｒｄａｔａｅｘｃｈａｎｇｅｍｅｔｈｏｄｓｔｈａｎｐｏｌｌｉｎｇｍｏｄｅ．
Ｋｅｙｗｏｒｄｓ：ｓｍａｔｒｄａｔａａｃｑｕｉｓｉｔｉｏｎｄｅｖｉｃｅ；ＡＣ・ＤＣｓｙｓｔｅｍ；ｏｐｔｉｃａｌＥｔｈｅｒＮｅｔ；ＲＳ一４８５ｂｕｓ
ｄａａｔｃｏｉｎｌｎｕｕｉｃａｔｉｏｎ
与智能数据采集装置数据交互的时延，提高了运行状况实时反映的能力，同时也为两者之间的数据交换方式提供多种选择，而不仅限制于轮询方式。
关键词：智能数据采集装置；交直流系统；光纤以太网；ＲＳ一４８５总线；数据通信中图分类号：ＴＭ５６文献标志码：Ａ文章编号：１００１－５５３１（２０１３）１８－００２０－０４
