110kV双柱水平旋转式隔离开关安装施工方案

110kV双柱水平旋转式隔离开关安装施工方案一、工程前期准备1、勘察和设计1.1、地勘在施工前，必须进行详细的地勘工作。

这包括对施工区域的地质、地貌、水文等方面的勘察，以获取相关地质信息，确保施工的安全性和稳定性。

1.2、设计审查对110kV双柱水平旋转式隔离开关的设计方案进行仔细审查，确保其符合国家标准和项目要求。

与设计单位进行沟通，解决可能存在的设计问题，确保施工过程顺利进行。

2、材料准备2.1、材料清单制定详细的110kV双柱水平旋转式隔离开关安装所需的主要材料清单，包括开关设备、电缆、支架、螺栓等。

确保材料的质量符合国家标准，并满足项目的技术要求。

2.2、采购计划制定材料采购计划，明确每一项材料的采购时间、数量、供应商等信息。

与供应商建立有效的沟通渠道，确保材料的及时供应，不影响施工进度。

2.3、供应商选择经过综合评估，选择符合质量、价格和服务要求的合适供应商。

签订合同，明确双方的责任和权利，确保材料的质量和供应的稳定性。

二、地基处理1、地面清理在施工现场进行彻底的地面清理工作，清除杂草、垃圾等障碍物，保持施工区域的整洁。

清理后，对地面进行平整处理，确保地基施工的平稳进行。

2、地基勘测进行详细的地基勘测，获取地基的土质和承载能力等信息。

根据勘测结果，制定合理的地基处理方案，确保地基的稳定性和承载能力满足110kV双柱水平旋转式隔离开关的安装要求。

3、地基加固根据地基勘测结果，对需要加固的地基进行处理。

采用合适的加固措施，例如灌浆、搅拌桩等方式，提高地基的承载能力，确保开关设备安装后的稳定性。

4、基础标高控制进行基础标高的控制，确保基础的高程符合设计要求。

通过精确的测量和调整，保障110kV双柱水平旋转式隔离开关的主体结构安装后的水平和垂直度。

5、地基验收在地基处理完成后，进行地基的最终验收。

通过地基质量检测，确保地基处理的效果符合相关标准和设计要求，为后续的基础施工提供可靠的基础支撑。

三、基础施工1、浇筑混凝土基础进行混凝土基础浇筑前，确保模板的正确搭建，符合设计要求。

110kv升压站电气安装施工流程

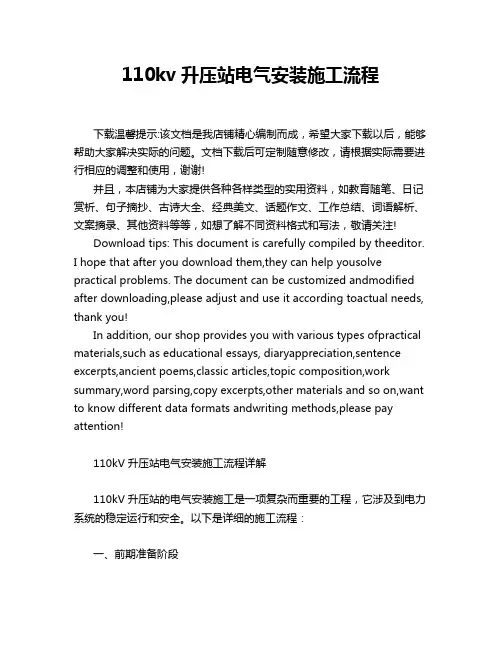

110kv升压站电气安装施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
