液晶电视TCON板驱动电路及维修

IT 大视野数码世界 P .63液晶电视TCON 板驱动电路及维修张博四川长虹电器股份有限公司摘要：随着现代技术的发展，现代液晶电视已经取代传统的CRT 电视为社会大众所接受。

作为整个液晶电视的核心组件，时序控制电路无疑是整个液晶电视可靠运行的关键，同时也是维修的主要难点。

故此次就液晶电视时序控制驱动电路运行原理等进行分析。

关键词：液晶电视驱动电路 TCON 板引言相较于传统的CRT 电视，液晶电视不但在体积以及外观方面有了较大的改变，同时还在现代液晶电视中增加了时序控制电路即TCON 电路。

现代液晶电视主要采用TFT 液晶图像显示技术，相较于CRT 显示技术，该技术运行更为简单、显示效果也更为理想。

而TCON 板在整个的液晶电视中则主要起到控制图像显示的重要作用，因此对于液晶电视技术发展尤为重要。

故有必要对TCON 板进行相关讨论。

1.TCON 驱动电路构成目前，液晶电视的显示驱动部分主要囊括了时序控制电路、DC-DC 转换电路、灰阶电压产生电路、屏栅极驱动电路以及其它电路等等。

如下图所示图1液晶电视显示驱动电路组成如上图所示，图中虚线部分主要囊括了电视整个显示驱动部分的时序控制电路、DC-DC 转换电路、灰阶电压产生电路等几个部分。

通常该部分被独立的排布在同一个PCB 板上，而这整个部分就是通常意义上的T -CON 电路板，也称为TCON 驱动电路板。

在整个液晶电视系统中，TCON 板主要将来自前端的视频信号转换为能驱动液晶屏周边源极驱动与栅极驱动集成电路工作的图像数据信号，并提供匹配的控制信号，此外还输出液晶屏正常工作需要的电压信号。

所有的信号均传递至屏周边的驱动电路中，从而实现整个液晶成像过程。

2.TCON 板驱动电路分析2.1 TCON 板供电电压类型区分通常TCON 板主要输出五种供电电压。

分别为：用于整个逻辑板集成块供电的VDD 电压，用于TFT 薄膜开关MOS 管的关断电压VGL，用于TFT 薄膜开关MOS 管开启电压VGH、用于屏幕相关数据驱动的电压VAA，以及屏公共电极电压VCOM。

名师论道康佳液晶电视35017517型四合一驱动板开关电源、背光电路分析与故障检修(下)

\J i r a道] N C•飞H I L U N D A O(上接4期）康佳液晶电榥35017517型四含一趣动tS 幵关电濂、背光电路分析与故障检修(下)g常见故障检修1.开机三无，待机指示灯不亮检查此类故障，应首先测量保险丝F911是否熔断。

(1) 保险丝F911已熔断若F911已熔断，说明开关电源存在短路或严重漏电故障，常见原因有：市电整流桥(VD901~ VD904)中某些二极管短路、300V滤波电容C901漏电、电源开关管V W901击穿等，可通过测量在路电阻的方法来判断。

若开关管V W901击穿，则需检查开关管S极所接的电流检测电阻R W908 是否烧毁，并检查尖峰吸收电路中的各元件有无虚焊或损坏的现象，避免换上的新管再次被击穿。

(2) 保险丝F911未断若F911未断，可通电测量开关电源有无电压输出。

若无电压输出，主要原因是幵关电源未工作。

接下来测量开关管V W901 D极的+300V电压是否正常。

若幵关管的D极无电压或电压较低，则检查市电输入和市电整流滤波电路中是否有元器件开路，重点检查整流桥的四只二极管和限流电阻R T901是否损坏。

若+300V电压正常，则检查电源控制芯片 FAN6755及外围元件。

测量FAN6755⑦脚(H V)有无启动电压，若无启动电压，检查启动电阻 R W905、R W906是否开路。

测量①脚(VINS)电压是否正常，若该脚电压过低,一是检查市电取样检测电路分压电阻是否变质或开路，滤波电容 C W904是否漏电，稳压管V D W904是否损坏；二□贺学金是检查由V966、N W966、V W930等组成的过压保护电路，常见为稳压管VD963漏电、击穿。

同时注意检查⑥脚(V D D)外接电容C W922是否短路，②脚（FB)外接光耦合器N W950、稳压管V D W907是否损坏，开关管S极所接的电流检测电阻R W908是否烧毁或阻值增大。

液晶电源板工作原理

液晶电源板工作原理
液晶电源板是液晶显示器中的一个关键组件，它主要负责向液晶屏幕提供适当的电力供应。

液晶电源板的工作原理可以大致分为以下几个步骤：
1. 交流电输入：液晶电源板从电源源头接收到交流电（AC）
输入，一般为220V电压。

2. 整流和滤波：液晶电源板将接收到的交流电信号通过整流电路转换为直流电（DC）。

然后，滤波电路会去除直流电中的
杂波和噪声，使电流更加稳定。

3. 逆变和放大：接下来，电源板会使用逆变电路将直流电转换为高频交流电。

这是因为液晶屏幕需要高频电流才能正常工作。

4. 驱动信号生成：液晶电源板会生成一系列特定的驱动信号，用于激活和控制液晶屏幕上的像素点。

这些驱动信号的频率和幅值会根据不同的显示需求进行调节。

5. 电源输出：经过信号生成和调整后，液晶电源板将适当的电力供应到液晶屏幕的背光模块和驱动电路上。

这样，液晶屏幕上的像素点便能够按照设定的方式显示出图像。

总体而言，液晶电源板通过将输入的交流电转换为适量且稳定的直流电，并生成适当的驱动信号，从而为液晶显示器提供所需的电力和控制信号。

这样，液晶屏幕便能够正常工作，并显示出高质量的图像。

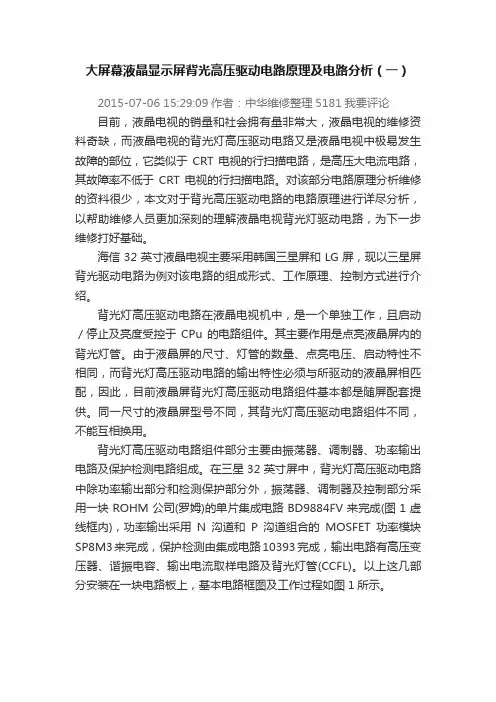

大屏幕液晶显示屏背光高压驱动电路原理及电路分析（一）

大屏幕液晶显示屏背光高压驱动电路原理及电路分析（一）2015-07-06 15:29:09作者：中华维修整理5181我要评论目前，液晶电视的销量和社会拥有量非常大，液晶电视的维修资料奇缺，而液晶电视的背光灯高压驱动电路又是液晶电视中极易发生故障的部位，它类似于CRT电视的行扫描电路，是高压大电流电路，其故障率不低于CRT电视的行扫描电路。

对该部分电路原理分析维修的资料很少，本文对于背光高压驱动电路的电路原理进行详尽分析，以帮助维修人员更加深刻的理解液晶电视背光灯驱动电路，为下一步维修打好基础。

海信32英寸液晶电视主要采用韩国三星屏和LG屏，现以三星屏背光驱动电路为例对该电路的组成形式、工作原理、控制方式进行介绍。

背光灯高压驱动电路在液晶电视机中，是一个单独工作，且启动／停止及亮度受控于CPu的电路组件。

其主要作用是点亮液晶屏内的背光灯管。

由于液晶屏的尺寸、灯管的数量、点亮电压、启动特性不相同，而背光灯高压驱动电路的输出特性必须与所驱动的液晶屏相匹配，因此，目前液晶屏背光灯高压驱动电路组件基本都是随屏配套提供。

同一尺寸的液晶屏型号不同，其背光灯高压驱动电路组件不同，不能互相换用。

背光灯高压驱动电路组件部分主要由振荡器、调制器、功率输出电路及保护检测电路组成。

在三星32英寸屏中，背光灯高压驱动电路中除功率输出部分和检测保护部分外，振荡器、调制器及控制部分采用一块ROHM公司(罗姆)的单片集成电路BD9884FV来完成(图1虚线框内)，功率输出采用N沟道和P沟道组合的MOSFET功率模块SP8M3来完成，保护检测由集成电路10393完成，输出电路有高压变压器、谐振电容、输出电流取样电路及背光灯管(CCFL)。

以上这几部分安装在一块电路板上，基本电路框图及工作过程如图1所示。

知识链接背光灯管：液晶电视的显示屏是属于被动发光型的显示器件，液晶屏自身不发光，它需要借助背光灯来实现屏的发光，所以液晶屏要显示色彩丰富的优质图像，要求背光灯的光谱范围要宽，接近日光色以便最大限度地展现自然界的各种色彩。

液晶显示器MCU介绍

扩存储器和输入／输出接口芯片。在液晶显示器中，时，才能显示出最佳的效果。如果输入到液晶显示器的分
开关量控制电路和模拟量控制电路都是并行输入／辨率高于或低于最佳分辨率，则要在主控电路中进行图
输出端口。
像的缩放处理。例如，液晶屏的固有分辨率是 1024×
②串行输入／输出接口：串行输入／输出接口是 768，当输入 800×600/ 60 Hz 的信号时，经转换后，输出
提供给显示器生产厂家，厂家可根据应用的需要来设
ｂ．ＭＣＵ外部设置一片ＥＥＰＲＯＭ存储器。对于此类微
计接口和编制程序，因此适应性较强，应用较广泛。图控制器电路，程序存储在ＭＣＵ内部的ＲＯＭ中，数据（用
２所示是微控制器硬件组成框图。
户数据、工厂模式数据等）存储在ＭＣＵ外部的ＥＥＰＲＯＭ
液晶显示器驱动板 MCU 电路介绍（上）
笙朴德慧衣英刚
微控制器（ＭＣＵ），不是完成某一个逻辑功能的屏幕上显示出相应的ＯＳＤ显示，并按照这些指令来
芯片，而是把一个计算机系统集成到一个芯片上，具修改寄存器的值，然后把修改后的值写入ＥＥＰＲＯＭ中
体说，就是把中央处理器（ＣＰＵ）、随机存储器ＲＡＭ、只读保存下来，并且把新的数据或者指令传送到液晶显
微控制器内部的存储器包括两个部分：
成的，如存／取数据、模拟量存储等操作，否则，微控
①随机存储器ＲＡＭ：用来存储程序运行时的中间
制器不能正常工作。
数据。在微控制器工作过程中，这些数据可能被改写，
微控制器的振荡电路一般由外接的晶体、电容和所以ＲＡＭ中存放的内容是随时可以改变的。
微控制器内电路共同组成。晶体多采用１２ＭＨｚ或２４ＭＨｚ，

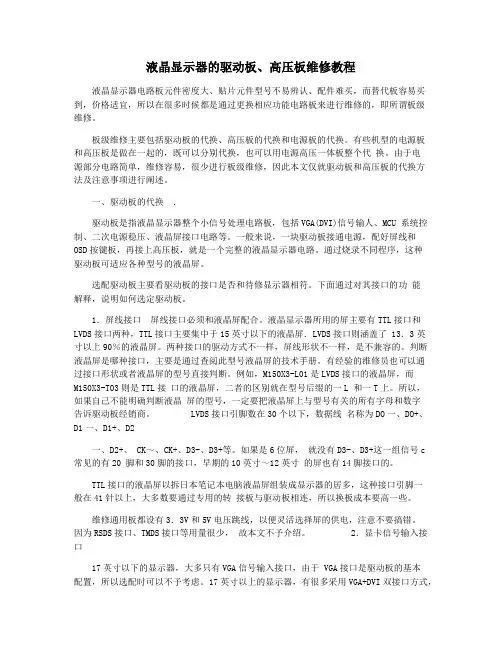

液晶显示器的驱动板高压板维修教程
