根据二维图画三维图的方法及思路

根据二维图画三维图的方法及思路本问旨在介绍由三视图绘制三维实体图时，整个建模过程的步骤和方法。

一、分析三视图，确定主体建模的坐标平面在拿到一个三视图后，首先要作的是分析零件的主体部分，或大多数形体的形状特征图是在哪个视图中。

从而确定画三维图的第一步――选择画三维图的第一个坐标面。

这一点很重要，学生往往不作任何分析，一律用默认的俯视图平面作为建模的第一个绘图平面，结果将在后续建模中造成混乱。

看下面二例：图1图1此零件主要部分为几个轴线平行的通孔圆柱，其形状特征为圆，特征视图明显都在主视图中，因此，画三维图的第一步，必须在视图管理器中选择主视图，即在主视图下画出三视图中所画主视图的全部图线。

图2是用三维图模画三维图，很明显，其主要结构的形状特征――圆是在俯视方向，故应首先在俯视图下作图。

图2二、构型处理，尽量在一个方向完成基本建模操作确定了绘图的坐标平面后，接下来就是在此平面上绘制建模的基础图形了。

必须指出，建模的基础图形并不是完全照抄三视图的图形，必须作构型处理。

所谓构型，就是画出各形体在该坐标平面上能反映其实际形状，可供拉伸或放样、扫掠的实形图。

如图1所示零件，三个圆柱筒，按尺寸要求画出图4中所示6个绿色圆。

与三个圆筒相切支撑的肋板，则用多段线画出图4中的红色图形。

其它两块肋板，用多段线画出图中的两个黄色矩形。

图4：图3这样处理后，该零件的建模操作可在一个方向上完成。

不要担心红色肋板穿过了两圆筒的孔，这可以在对圆筒差集后得到圆满处理。

要注意的是必须先并后差。

这是后话。

再如图2所示零件，左侧半圆筒，用多段线画出图4中所示绿色图形；右侧的内孔及键槽也须用多段线画出；中间的水平肋板，则用多段线画出如图中的红色图形。

该零件中垂直方向的梯形肋板，由于在俯视图中不反映实形，故不能在此构型，需另行处理。

图4三、确定零件上各形体的建模位置画出了各形体的实形图后，即可转到西南等轴测图下，进行拉伸、放样等建模操作。

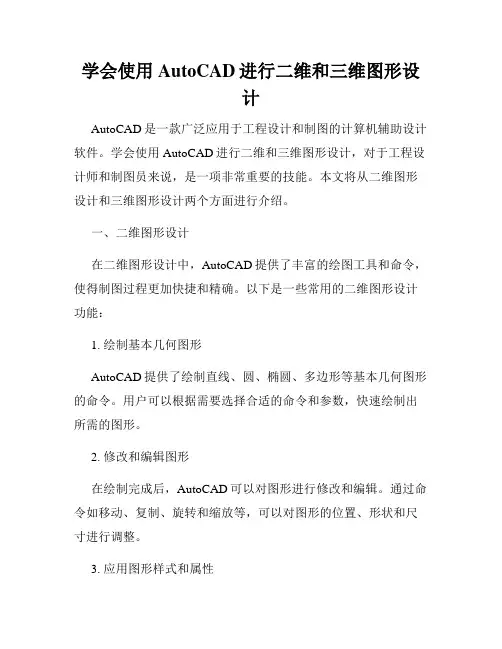

学会使用AutoCAD进行二维和三维图形设计

学会使用AutoCAD进行二维和三维图形设计AutoCAD是一款广泛应用于工程设计和制图的计算机辅助设计软件。

学会使用AutoCAD进行二维和三维图形设计，对于工程设计师和制图员来说，是一项非常重要的技能。

本文将从二维图形设计和三维图形设计两个方面进行介绍。

一、二维图形设计在二维图形设计中，AutoCAD提供了丰富的绘图工具和命令，使得制图过程更加快捷和精确。

以下是一些常用的二维图形设计功能：1. 绘制基本几何图形AutoCAD提供了绘制直线、圆、椭圆、多边形等基本几何图形的命令。

用户可以根据需要选择合适的命令和参数，快速绘制出所需的图形。

2. 修改和编辑图形在绘制完成后，AutoCAD可以对图形进行修改和编辑。

通过命令如移动、复制、旋转和缩放等，可以对图形的位置、形状和尺寸进行调整。

3. 应用图形样式和属性AutoCAD提供了丰富的图形样式和属性设置，可以对图形进行填充、线型、颜色和线宽等的定义。

这些样式和属性的应用，可以使得图形更加直观和清晰。

4. 创建和编辑图层图层在二维图形设计中起到了承载和管理图形的作用。

AutoCAD可以创建多个图层，并对图层进行编辑和控制。

这样可以对图形元素进行分组和管理，方便后续的修改和设计。

二、三维图形设计除了二维图形设计，AutoCAD还提供了丰富的三维建模工具和功能。

以下是一些常用的三维图形设计功能：1. 创建和编辑三维实体AutoCAD可以通过绘制和编辑基本几何图形，构建三维实体。

用户可以使用命令如旋转、拉伸和挤压等，对二维图形进行立体化处理。

2. 建立三维模型AutoCAD提供了多种建模方法，用户可以使用实体建模、曲面建模或网格建模等技术，建立复杂的三维模型。

这些模型可以用于产品设计、建筑设计或景观设计等领域。

3. 创建复杂表面AutoCAD通过命令如倒角、倾斜和镜像等，支持创建复杂的三维表面。

这些表面可以用于绘制凸起和凹陷的物体，从而使得绘图更加真实和具有立体感。

CAD中的二维图形和三维模型的转换

CAD中的二维图形和三维模型的转换在CAD软件中，二维图形和三维模型的转换是非常重要的。

这种转换可以帮助我们从平面图纸中创建出具有深度和立体感的三维模型，或者将三维模型展开成二维图形。

下面我们将介绍一些在CAD软件中常用的二维图形到三维模型的转换方法以及三维模型到二维图形的展开方法。

一、二维图形到三维模型的转换1. 提取边缘：这是最基本且常用的方法。

首先，我们需要在二维图形中选择所需的边缘。

然后，使用拉伸、挤压等命令将所选边缘扩展到所需的高度或深度，从而创建出一个带有立体效果的模型。

2. 旋转拉伸：这种转换方法适用于需要沿轴线或曲线旋转的形状。

选择所需的形状，然后使用旋转拉伸命令将其旋转并拉伸到所需的高度或深度，以创建出一个具有旋转特性的模型。

3. 曲面建模：当需要创建复杂的曲面形状时，可以使用曲面建模工具。

通过将多条曲线相连接，使用曲线修剪、拓扑结构等命令，我们可以创建出具有复杂几何形状的三维模型。

二、三维模型到二维图形的展开1. 剖视图：剖视图是一种常用的将三维模型展开成二维图形的方法。

选择所需的模型，然后使用剖面命令将其分割成所需的剖视图。

在剖视图中，我们可以看到模型的内部细节以及构造。

通过将剖视图投影到平面上，我们可以创建出一个展示模型内部结构的详细二维图形。

2. 投影视图：投影视图是将三维模型投影到平面上的方法。

选择所需的模型，然后使用投影命令将模型投影到平面上。

通过投影视图，我们可以创建出一个与原始模型相似但没有深度和立体感的二维图形。

3. 展开：对于一些具有表面发生变形的三维模型，我们可以使用展开命令将其展开成二维图形。

展开命令会将模型的各个面展开成平面上的形状，并生成展开图。

这对于制作纸质或金属模型的模具非常有用。

在CAD软件中，二维图形和三维模型之间的转换是非常常用的操作。

通过掌握这些方法，我们可以更加灵活地编辑和设计图纸。

无论是从二维图形到三维模型的转换，还是从三维模型到二维图形的展开，这些技巧都可以帮助我们更好地理解和表达设计。

高级CAD技巧二维转三维的建模方法

高级CAD技巧：二维转三维的建模方法在CAD设计领域中，二维绘图是非常常见的。

然而，有时候我们需要将二维图形转换为三维模型，以便更好地体现设计的细节和真实感。

在本文中，我将为您介绍一些高级CAD技巧，帮助您将二维图形转换为精确的三维模型。

1. 创建基本几何图形首先，我们需要创建一些基本的几何图形，例如线、矩形、圆等。

利用这些基本图形，我们可以构建出更加复杂的形状。

确保每个图形的尺寸和位置都是准确的，以便后续处理。

2. 使用修建（Trim）命令修整图形如果我们的二维图形中有一些多余的部分，我们可以使用修建命令将其修整。

选择修建命令后，选择要修整的图形，并选择要修剪的部分。

通过反复使用修建命令，我们可以将图形形状细化到我们想要的状态。

3. 创建立体体积为了将二维图形转换为三维模型，我们需要为每个图形创建一个立体体积。

选择在三维建模中使用的主要方法是拉伸（Extrude）和旋转（Revolve）。

- 对于拉伸方法，选择要拉伸的形状，指定拉伸方向和距离。

这样可以将平面形状转换为立体体积。

- 对于旋转方法，选择要旋转的图形和旋转轴，指定旋转角度和起点。

这将使平面图形围绕轴线旋转，形成立体体积。

在创建立体体积时，确保选择正确的参数和方向，以达到预期的效果。

4. 添加细节和特征一旦我们创建了基本的立体体积，我们可以为模型添加更多的细节和特征。

这包括添加倒角（Chamfer）、圆角（Fillet）等。

这些操作可以让我们的模型看起来更加真实和精确。

5. 进行组合和编辑有时候，我们可能需要将多个独立的体积组合在一起，以创建更复杂的模型。

使用组合（Union）、差异（Difference）和交集（Intersection）等命令可以轻松完成这些操作。

这样，我们可以控制每个部分的位置和关系，以获得理想的效果。

6. 添加纹理和材质（可选）如果您希望模型具有更真实的外观，可以尝试添加纹理和材质。

通过选择合适的纹理贴图和应用材质属性，您可以使模型看起来更加逼真。

cad怎么在二维视图中画三维图

cad怎么在二维视图中画三维图
有时候想画出三维图形的效果并不需要去三维空间中建模，可以在二维空间中画出来三维图形的效果。

不知道怎么操作的朋友，快跟小编一起来学习cad在二维视图中画三维图的方法吧。

cad在二维视图中画三维图的方法
打开CAD。

右击捕捉，然后左击选择设置，打开草图设置。

在草图设置的捕捉类型选项选择等轴测捕捉，并确定
打开正交(已打开可忽略)，如下图
左击一下直线按钮，或者输入快捷键l,即line命令。

先画长400，用F5快捷键切换到等轴测平面左，并输入400，即长方体的长，按回车键确认
然后，正交向上输入500，即长方体的高，同样按回车确认。

沿着左方输入400，完后回车
然后向下输入500回车。

或者直接捕捉端点直接左键点击端点。

按回车确认，这样长方体的左侧面就画完了。

按F5，切换到右侧面，重复类似5,6,7,8步骤画右侧面
完成右侧面后，再F5切换到上侧面，同理完成上侧面。

用对齐的方式标注长宽高。

CAD二维到三维转换绝技

CAD二维到三维转换绝技在CAD设计领域，将二维图形转换为三维模型是一项非常重要的技能。

通过将平面图纸转换为立体物体，我们能够更好地展示设计的各个方面以及细节。

在这篇文章中，我将向您介绍一些CAD软件中二维到三维转换的绝技和技巧。

首先，我们需要明确的是，不同的CAD软件可能具有不同的工具和命令，但基本的原理和操作步骤是相似的。

在本文中，我将以AutoCAD和SolidWorks为例，来说明二维到三维转换的技巧。

首先，让我们从AutoCAD开始。

AutoCAD是一款用于创建和编辑二维图形的CAD软件。

但是，AutoCAD也提供了一些强大的工具，可以将二维图形转换为三维物体。

1. 提取物体轮廓（EXTRUDE命令）在AutoCAD中，使用EXTRUDE命令可以将二维图形提取为三维物体。

首先，选择要提取的二维图形，在命令行中输入EXTRUDE，然后选择一个起始点和高度。

这样，你就可以创建一个立方体或圆柱体等基本的三维物体。

2. 创建3D模型（REVOLVE命令）REVOLVE命令是另一个有用的工具，能够将二维图形旋转成为三维模型。

选中要转换的二维图形，输入REVOLVE命令，选择旋转轴，然后设置旋转角度即可创建具有旋转对称性的三维物体。

除了这些基本的命令，AutoCAD还提供了一些其他的工具，如LOFT、SWEEP等，用于创建更复杂的三维物体。

通过灵活运用这些工具，您可以将平面图纸转换为任意形状的三维模型。

接下来，让我们看看SolidWorks这个强大的三维建模软件。

SolidWorks相比于AutoCAD来说，在进行二维到三维转换上更具优势。

1. 使用Boss-Extrude特征SolidWorks中的Boss-Extrude特征可以将二维草图提升为立体物体。

首先，选择要转换的二维草图，然后通过拉伸、旋转或切割等方法，将其提升为三维物体。

此外，SolidWorks还提供了其他的特征工具，如Sweep、Loft、Revolve等，可以根据需要选择合适的工具进行二维到三维转换。

CAD二维图形转三维构建方法

CAD二维图形转三维构建方法在CAD软件中，二维图形是我们最常见和简单的形式表示方式。

然而，在某些情况下，我们可能需要将这些二维图形转换为三维模型，以便更好地理解和设计我们的项目。

本文将介绍一些常用的CAD二维图形转三维构建的方法和技巧。

1. 使用拉伸命令拉伸命令是CAD软件中最基础的三维构建工具之一。

通过选择一个二维图形，并指定拉伸的高度，我们可以轻松地将二维图形拉伸为立体的三维模型。

此外，拉伸命令还可以用于创建具有不规则形状的复杂模型。

2. 使用旋转命令旋转命令可以将二维图形绕指定轴进行旋转，从而得到一个三维模型。

通过选择一个二维图形和旋转轴，我们可以定义旋转的角度和方向。

对于建筑、机械等领域的设计师来说，旋转命令是一个非常有用的工具，可以用来创建各种类型的模型。

3. 使用挤出命令挤出命令可以将二维图形拉伸为三维实体。

通过选择一个封闭的二维图形，并指定挤出的距离，我们可以创建一个具有一定厚度的三维模型。

这种方法适用于各种形状的二维图形，例如矩形、圆形、多边形等。

4. 使用扫描命令扫描命令可以通过选择一个二维图形和一个路径曲线，将二维图形沿着曲线路径扫描而成的三维模型。

这种方法特别适用于创建弯曲或曲线形状的模型，比如管道、导轨等。

5. 使用倒角和倾斜命令倒角和倾斜命令是对二维图形进行修改以实现三维效果的工具。

倒角命令可以给二维图形的边缘加上一个斜角，使其看起来具有三维效果。

倾斜命令可以将选定的二维图形平移和缩放，以在三维空间中创建更复杂的形状。

6. 使用建模工具除了上述基本命令外，CAD软件通常还提供了各种建模工具，如镜像、阵列、旋转等。

这些工具可以用于在三维空间中创建更复杂的模型。

通过灵活运用这些工具，我们可以根据需要进行各种二维图形到三维模型的转换。

总结在CAD软件中，将二维图形转换为三维模型是设计师不可或缺的技巧之一。

通过使用拉伸、旋转、挤出、扫描、倒角和倾斜等命令，以及灵活运用各种建模工具，我们可以将简单的二维图形转换为复杂的三维模型。

CAD中的二维转三维建模技巧

CAD中的二维转三维建模技巧在CAD软件中，二维转三维建模是一个常见且重要的任务。

通过将平面图纸转化为具有深度和真实感的三维模型，我们能够更好地理解和展示设计构思。

下面将介绍一些在CAD软件中进行二维转三维建模的技巧。

1. 使用拉伸命令：拉伸命令能够将二维图形沿着指定方向拉伸，形成立体效果。

首先，在CAD软件中打开二维图形，选择拉伸命令，并指定拉伸的方向和距离。

然后按照需要拉伸的区域进行操作，最后确定完成拉伸。

通过这个简单的命令，可以将简单的平面图形转化为立体的三维模型。

2. 利用旋转命令：旋转命令可以将平面图形绕一个指定的轴线进行旋转，以生成3D效果。

选择需要旋转的图形，指定旋转的轴线和旋转角度，然后按照需要操作进行旋转。

这样，通过旋转命令，我们可以将二维图形转化为一个具有立体感的三维模型。

3. 利用凸起和凹陷命令：在CAD软件中，有些版本会提供凸起和凹陷命令，这些命令可以将二维图形表面进行凸起或凹陷操作，以生成3D效果。

首先选择需要进行操作的图形，然后指定图形的体积或者深度，最后进行凸起或凹陷。

通过这个方法，我们可以将平面图形转化为具有凹凸感的三维模型。

4. 利用复制和移动命令：通过复制和移动命令，我们可以将二维图形在3D空间中进行重复和移动，从而生成复杂的三维模型。

选择需要进行操作的图形，复制或移动到指定的位置和方向，然后不断重复这个操作，直到生成理想的三维模型。

这种方法需要一定的经验和技巧，但可以实现更自由和灵活的二维转三维建模。

5. 利用倒角和圆角命令：倒角和圆角命令可以将图形的边角进行处理，从而使其具有更加真实的形态。

选择需要进行操作的图形，指定需要处理的边角和倒角半径，然后进行倒角或圆角操作。

通过这个方法，我们可以将平面图形的棱角进行处理，使其更加有立体感。

以上是在CAD软件中进行二维转三维建模的一些常用技巧。

通过运用这些技巧，我们可以将简单的二维图形转化为具有深度和真实感的三维模型，更好地展示和体现设计构思。

如何使用AutoCAD进行二维和三维设计和绘

如何使用AutoCAD进行二维和三维设计和绘AutoCAD是一款广泛应用于工程设计领域的计算机辅助设计软件，它具备强大的功能和灵活的操作方式，可以帮助工程师、建筑师等专业人士进行二维和三维设计和绘图工作。

在本文中，我将向您介绍如何使用AutoCAD进行二维和三维设计和绘图。

一、二维设计和绘图1. 创建新的图纸首先，打开AutoCAD软件并进入新建模式。

在开始标签页中点击“新建”，选择“图纸”选项，然后设置图纸的属性，如图纸的尺寸、比例、图层设置等。

2. 绘制基本图形在二维设计中，您可以使用AutoCAD提供的绘图工具来绘制基本的几何图形，如线段、圆、矩形等。

通过点击相应的绘图命令按钮，在绘图区域中点击鼠标以确定图形的位置和大小，然后按照提示完成图形的绘制。

3. 修改和编辑图形完成基本图形的绘制后，您可以使用AutoCAD的编辑工具对图形进行修改和编辑。

例如，您可以选择移动、复制、缩放、旋转等操作来调整图形的位置和大小，或者使用修剪、延伸、镜像等操作来修改图形的形状。

4. 应用图层管理AutoCAD的图层功能可以帮助您对绘制的图形进行管理和控制。

您可以创建多个图层，并对不同图形分别进行分类和管理。

通过设置不同图层的显示属性，您可以控制图形的可见性和打印输出。

5. 添加文字和标注在进行绘图工作时，您可能需要添加文字和标注来说明图形的细节和尺寸。

通过选择相应的文字和标注工具，在绘图区域中输入所需的文字内容，然后将其与图形关联起来。

二、三维设计和绘图1. 创建三维模型在进行三维设计时，您需要将图纸切换到三维模式。

通过点击AutoCAD界面右上角的“3D模型”按钮，将视图切换为三维模式。

然后，您可以开始创建三维模型。

2. 使用三维绘图工具AutoCAD提供了多种三维绘图工具，您可以使用这些工具来创建三维图形。

例如，您可以使用绘制命令来创建立方体、圆柱体、球体等基本几何体，也可以使用修改命令来对三维模型进行编辑和调整。

如何使用AutoCAD绘制精确的二维和三维图形

如何使用AutoCAD绘制精确的二维和三维图形第一章：介绍AutoCAD软件AutoCAD是一款专业的计算机辅助设计软件，广泛应用于工程设计、建筑绘图、土木工程以及机械设计等领域。

它具有强大的绘图和建模功能，可以帮助用户绘制精确的二维和三维图形。

第二章：二维图形绘制技巧在AutoCAD中绘制二维图形的关键是掌握几何基本构造命令，如直线、圆弧、多段线等。

例如，在绘制直线时可以使用“L”命令，指定起点和终点的坐标，从而绘制出精确的直线。

在绘制圆弧时，可以使用“ARC”命令，指定起点、终点和圆心的坐标，从而绘制出符合要求的圆弧。

此外，AutoCAD还提供了多种辅助绘图命令来辅助绘制精确的二维图形，如偏置命令、镜像命令、旋转命令等。

通过灵活运用这些命令，可以更加高效地完成绘图任务。

第三章：三维图形建模技巧AutoCAD的三维建模功能可以帮助用户构建复杂的三维图形，如建筑物、机械零件等。

在进行三维建模时，需要掌握绘制三维物体的基本命令，如绘制立方体、绘制圆锥体等。

在绘制复杂的三维物体时，可以使用AutoCAD提供的建模工具，如拉伸命令、旋转命令、倒角命令等。

例如，在绘制汽车的车身时，可以使用拉伸命令将二维草图拉伸成立体形状，再使用倒角命令给零件加上圆角，使其更加真实。

第四章：精确度和单位设置在使用AutoCAD绘制图形时，精确度是非常重要的。

AutoCAD提供了精确度设置选项，可以根据需要设置合适的精确度。

在绘制精确图形时，可以使用坐标系和绝对坐标系统来确定图形的位置和大小。

另外，单位设置也是绘图过程中需要关注的问题。

AutoCAD提供了多种单位可供选择，如英制单位和公制单位等。

根据绘图的要求和实际需求，选择合适的单位进行绘图，有助于提高绘图的准确性和工作效率。

第五章：图层管理和属性设置AutoCAD中的图层功能可以帮助用户对绘图进行管理。

合理设置图层可以提高绘图效率和可读性。

例如，可以将不同类型的图元放置在不同的图层上，可以随时开启或关闭某个图层，方便查看和编辑。

如何使用AutoCAD创建三维模型和动画

如何使用AutoCAD创建三维模型和动画一、介绍AutoCAD软件及其应用领域AutoCAD是一款由美国公司Autodesk开发的计算机辅助设计（CAD）软件，广泛应用于建筑、机械、电子等行业。

它可以帮助用户以三维方式创建和编辑物体，同时还具备强大的建模和渲染功能。

本文将介绍如何使用AutoCAD创建三维模型和动画。

二、创建三维模型的基本步骤1. 绘制基本图形：通过AutoCAD的绘图工具，在二维平面上绘制出模型的基本轮廓。

可以使用线段、圆弧、矩形等基本图形构建出复杂的几何形体。

2. 提升为三维：将绘制好的二维图形提升为三维模型。

可以通过拉伸、旋转、偏移等操作，使二维图形在Z轴方向上拓展成立体物体。

3. 添加细节：为模型添加细节，使其更加真实。

可以使用AutoCAD提供的编辑工具，在模型的表面切割、挤压、倒角等，以增加其复杂度和真实感。

4. 应用材质：为模型应用不同的材质属性，以赋予其表面质感。

AutoCAD提供了丰富的材质库，用户可以根据需要选择并应用于模型的不同部分。

5. 光照与渲染：设置场景的光照效果，通过调整光源的位置、亮度和颜色等参数，以及设定阴影和反射效果，使模型在渲染时更加真实。

6. 渲染与输出：选择不同的渲染方式，如线框、实体渲染等，对模型进行渲染。

最后，可以输出为图片或视频等格式进行保存。

三、创建三维动画的基本步骤1. 制定动画场景：首先明确所需表达的动画场景和故事情节，包括所涉及的三维模型、光照和摄像机等因素。

2. 设置关键帧：使用AutoCAD的关键帧编辑器，为动画设置关键帧。

关键帧是动画中的重要节点，其中包含了物体位置、角度、比例等的属性信息。

3. 创建路径：为物体设置动画路径，使其在场景中移动。

AutoCAD提供了多种路径编辑工具，可以根据需求绘制直线、曲线或自由形状的路径。

4. 设置动画效果：为动画中的物体添加其他效果，如旋转、缩放和淡入淡出等。

通过调整动画属性和参数，使其达到预期的效果。

CAD中的二维与三维图形转换技巧

CAD中的二维与三维图形转换技巧CAD（计算机辅助设计）软件是现代设计领域中不可或缺的工具，具备丰富的功能和灵活性。

对于使用CAD软件进行设计的人员来说，熟练掌握二维与三维图形转换的技巧是非常关键的。

在本文中，我们将介绍一些常用的技巧，帮助读者更好地进行二维与三维图形的转换。

首先，让我们来看看如何将二维图形转换为三维图形。

在CAD软件中，通常有两种方法可以实现这一目标。

第一种方法是通过将二维图形进行拉伸、旋转或者偏移等操作，使其在第三维空间中具备体积和立体感。

例如，我们可以选择一个二维线条或多边形，然后使用拉伸工具将其拉伸成为一个立方体或者圆柱体。

同时，我们还可以使用旋转工具来旋转二维图形，使其呈现出在三维空间中不同角度和方向的立体形态。

此外，通过使用偏移工具，我们可以在平面上根据特定的距离参数生成并行的线条，用以构建三维结构。

第二种方法是通过在二维图形的基础上进行建模和编辑，构建出三维模型。

在CAD软件中，通常有多种建模工具可供选择，例如绘制线条、创建曲线和平面，进行剖视和修剪等操作。

通过使用这些工具，我们可以在三维空间中构建出各种各样的形状和结构，从而完成图纸的设计和布局。

除了将二维图形转换为三维图形外，我们也常常需要将三维图形转换为二维图形，以便进行图纸的输出和展示。

在CAD软件中，有多种方法可以实现这一目标。

首先，我们可以使用投影工具将三维图形投影到平面上，生成相应的二维图形。

在进行投影时，我们可以选择不同的视图，例如正视图、侧视图和俯视图等，以便展示不同角度和方向的图形。

通过进行投影，我们可以得到图形的轮廓线和面片，从而生成二维图形。

其次，我们可以使用剖视工具将三维图形进行剖视，并生成剖视图。

剖视图是将三维图形按照特定的剖面进行切割和展示的二维图形。

通过使用剖视工具，我们可以选择不同的剖视面和剖视方向，以便展示图形的内部结构和细节。

此外，我们还可以通过进行三维到二维的转换来生成图纸和布局。

如何使用AutoCAD绘制三维图形

如何使用AutoCAD绘制三维图形第一章：AutoCAD的基础知识AutoCAD是一种常用于绘制和编辑二维和三维图形的计算机辅助设计软件。

在使用AutoCAD进行三维图形绘制之前，需要对其基础知识有一定的了解。

1.1 AutoCAD的界面介绍AutoCAD的主要界面由菜单栏、工具栏、命令行和绘图区域组成。

通过菜单栏和工具栏可以调用AutoCAD的各种功能。

命令行用于输入和执行命令。

绘图区域是用来绘制和编辑图形的主要区域。

1.2 基本绘图工具介绍AutoCAD提供了各种基本绘图工具，如直线、圆、弧等。

通过这些工具，可以绘制基本的二维图形。

第二章：绘制三维图形的基本原理在绘制三维图形之前，了解一些基本的三维图形绘制原理是非常重要的。

2.1 三维坐标系在AutoCAD中，使用三维坐标系来确定图形的位置。

三维坐标系由X轴、Y轴和Z轴组成。

X轴表示水平方向，Y轴表示垂直方向，Z轴表示深度方向。

2.2 三维图形的投影方式在AutoCAD中，可以使用不同的投影方式来显示三维图形。

常见的投影方式包括正交投影和透视投影。

正交投影是一种平行投影方式，透视投影则可以模拟出真实世界中的景深效果。

第三章：绘制三维立体图形在掌握了AutoCAD的基础知识和三维图形的基本原理后，我们可以开始绘制三维立体图形了。

3.1 创建一个新的工作空间在AutoCAD中，可以创建一个新的工作空间来进行绘图。

通过选择适当的坐标系和单位，可以确保绘图的准确性和精度。

3.2 绘制基本的三维图形使用AutoCAD的基本绘图工具，可以绘制各种三维图形，如立方体、圆柱体、球体等。

在绘制过程中，需要注意选择适当的绘图工具和坐标系。

第四章：编辑和修改三维图形在绘制完三维图形之后，可能需要对其进行编辑和修改，以满足设计要求。

4.1 移动和旋转图形AutoCAD提供了移动和旋转图形的功能。

通过选择合适的工具和参数，可以对三维图形进行平移和旋转操作。

4.2 缩放和镜像图形缩放和镜像是常用的图形编辑操作。

CAD建模技巧与实践从2D图形到3D模型的变换与转化

CAD建模技巧与实践：从2D图形到3D模型的变换与转化CAD（计算机辅助设计）是现代工程领域广泛应用的一项技术，能够将设计师的创意和想法具象化为数字模型。

在CAD设计中，2D图形是建模的基础，而将2D图形转化为3D模型是设计师们必备的技能之一。

本文将介绍一些CAD建模中从2D图形到3D模型的转化及变换技巧与实践。

1. 提前规划与设计在进行CAD建模时，首先需要规划和设计好所需的2D图形，并考虑其如何最好地转化为3D模型。

在设计过程中，要考虑物体的形状、尺寸、连接方式等因素，并确定好建模的层次结构，这有助于后续的模型转化与变换。

2. 了解建模工具在进行CAD建模时，需要熟悉所使用的建模工具软件，比如常用的AutoCAD或SolidWorks。

了解工具软件的操作界面、功能按钮以及常用的工具快捷键，能够提高建模的效率和准确性。

3. 从2D图形到基本3D形状转化一种常见的将2D图形转化为3D模型的方法是通过拉伸操作，即将2D图形在垂直方向上拉伸，生成3D物体的轮廓。

在建模软件中选择2D图形，然后使用拉伸工具指定拉伸方向和距离，即可将2D图形转化为3D形状。

4. 创建体素模型体素模型是一种将2D图形转化为3D模型的方法。

通过将2D图形进行体素化处理，即在二维平面上设置一系列规则分布的点，并将点连接起来形成3D模型的线框。

接着，根据线框进行物体的表面生成，最后对表面进行修整和调整，得到最终的3D模型。

5. 建立曲线模型将2D图形转化为3D模型的另一种方法是通过建立曲线模型。

这需要将2D图形的线条使用曲线工具进行延伸和连接，形成3D模型的曲线结构。

然后，根据曲线进行填充和平滑处理，最终得到具有曲面效果的3D模型。

6. 进行变换操作CAD建模过程中，变换操作是将已有的2D图形或3D模型进行旋转、缩放和移动等操作，以获得更理想的模型形态。

通过旋转操作，可以调整模型的角度和方向，使其适应不同场景的需求。

通过缩放操作，可以调整模型的大小，使其比例正常，符合设计要求。

CAD 中的二维与三维联动技巧

CAD 中的二维与三维联动技巧CAD软件成为了设计师和工程师最常用的工具之一，它可以实现复杂的设计、绘图和建模任务。

在CAD软件中，二维和三维设计是两个常见的模式，它们相互补充，能够满足不同设计需求。

本文将重点介绍CAD中的二维与三维联动技巧，让你更高效地完成设计任务。

1. 从二维到三维在CAD软件中，我们可以使用二维图形创建三维模型。

首先，绘制一个或多个二维图形，然后将其转换为三维对象。

这可以通过拉伸、旋转或挤压二维图形来实现。

例如，我们可以通过拉伸一个矩形来创建一个立方体，或者通过旋转一个二维圆来创建一个圆柱体。

选择二维图形并应用适当的变换命令，就可以将其转变为具有深度和体积的三维对象。

2. 从三维到二维反过来，我们也可以从三维模型中提取二维图形。

这在绘制平面图、工程图或技术绘图时非常有用。

在CAD软件中，我们可以使用截断、剖切或投影等操作，将三维模型转化为平面二维图形。

比如，我们可以使用剖切命令来显示三维模型的内部结构，然后将剖面保存为二维图形。

另外，将三维模型投影到平面上，也可以得到其二维投影图。

3. 二维和三维联动CAD软件允许我们在二维和三维之间进行无缝切换和联动。

这意味着我们可以在设计过程中自由地切换到二维或三维视图，并且修改一个视图时，其他视图也会自动更新。

例如，在进行三维建模时，我们可以同时查看其二维平面图。

这样可以更好地掌握模型的尺寸和比例。

同样地，当我们在二维平面图中进行修改时，三维模型也会自动更新，帮助我们更好地理解修改的影响。

4. 使用图层管理图层是CAD软件中非常有用的功能，可以帮助我们更好地组织和管理绘图元素。

在二维和三维设计中都可以使用图层。

通过合理设置图层，我们可以将不同类型的绘图元素分配到不同的图层上。

例如，我们可以将二维图形放置在一个图层上，将三维模型放置在另一个图层上。

这样，当我们需要修改二维图形时，可以只选择该图层，而不会影响到三维模型。

5. 使用视口CAD软件中的视口功能可以让我们在同一个视图中同时显示不同的二维和三维内容。

使用CAD进行二维到三维转换的技巧

使用CAD进行二维到三维转换的技巧CAD软件是一种广泛应用于设计和工程领域的计算机辅助设计工具。

它能够提供精确的绘图功能，帮助设计师将二维图形转换为三维模型。

本文将介绍一些使用CAD进行二维到三维转换的技巧，帮助读者更好地利用CAD软件进行设计和建模。

1. 使用CAD的绘图工具：CAD软件通常提供了丰富的绘图工具，如直线，圆，矩形等。

通过使用这些工具，可以轻松地在CAD界面上创建二维图形。

在绘制二维图形时，要确保每个对象都被准确地定义和放置。

2. 引入第三维度：一旦二维图形绘制完毕，就可以开始将其转换为三维模型。

其中一个常用的方法是为图形的不同区域分配不同的高度或厚度值。

例如，如果你正在设计一栋建筑物，可以为墙壁、屋顶等不同的部分分配相应的高度值，从而创建一个三维模型。

3. 使用拉伸命令：CAD软件通常提供了拉伸命令，可以将二维图形在垂直方向上拉伸，从而创建一个立体形状。

通过选择二维图形中的边线、路径或面域，并指定拉伸距离，可以将二维图形转换为三维模型。

4. 使用旋转命令：旋转命令在CAD软件中也是非常常见的工具。

通过选择二维图形中的边线或面域，并指定旋转轴线和角度，可以将二维图形绕旋转轴线旋转一定角度，从而转换为三维模型。

5. 使用倒角命令：倒角命令在CAD软件中可以用来创建平滑的边角。

通过选择二维图形中的边线或面域，并指定倒角半径，可以将二维图形的边角倒角，从而使其在三维模型中变得更加精细和真实。

6. 使用拓扑命令：拓扑命令是CAD软件中强大而有用的工具，能够将二维图形转换为具有拓扑关系的三维模型。

通过选择二维图形中的边线、面域等，并应用拓扑命令，可以创建复杂的几何体，如管道、梁等。

7. 应用渲染和材质：一旦完成了二维到三维的转换，可以为模型应用渲染和材质。

渲染是指添加光照、阴影和纹理等效果，使模型看起来更加逼真。

材质是指为模型的表面添加颜色和纹理，使模型具有真实的外观和触感。

8. 使用CAD插件：一些CAD软件提供了各种各样的插件，可以进一步增强CAD的功能。

利用CAD进行二维到三维的转换技巧

利用CAD进行二维到三维的转换技巧在使用CAD软件进行绘图时，我们时常需要将二维图形转换成三维模型。

这是一个重要的技巧，可以帮助我们更加准确地表示和呈现设计或建模的概念。

下面，我将向大家介绍一些利用CAD进行二维到三维转换的技巧。

首先，我们可以使用CAD软件的建模功能，如Autodesk AutoCAD、SolidWorks等来进行二维到三维的转换。

以下是一些基本步骤：1. 创建基础图形：首先，利用CAD软件的绘图工具，绘制出二维形状，可以是线、圆、矩形或任何其他形状。

2. 提升为三维：选择所绘制的二维图形，然后使用CAD软件的拉伸或挤压命令将其转换为三维模型。

这些命令通常可以在CAD软件的建模工具栏中找到。

3. 设定尺寸和属性：调整模型的尺寸、位置和属性，以满足设计需求。

CAD软件通常会提供工具来帮助我们准确地编辑和调整三维模型。

4. 添加细节：根据需要，我们可以添加细节，如倒角、孔洞或其他特征，以使模型更加真实和准确。

通过以上步骤，我们可以将简单的二维图形转换为具有三维属性的模型。

但是，在进行复杂的转换之前，我们需要熟悉CAD软件的各种高级建模技巧。

其次，一些CAD软件还提供了直接将二维图形转换为三维模型的工具。

例如，在CAD软件中，可以使用插件或扩展程序来实现二维到三维的转换。

这些工具通常会提供更高级的功能，使得转换更加方便和快速。

在使用这些工具时，我们需要首先导入或绘制二维图形，然后使用插件或扩展程序的命令来进行转换。

这些命令通常会自动检测二维图形中的特定线条、形状或其他元素，并基于这些元素创建三维模型。

这种方法在处理较复杂的图形时尤为有效，可以大大减少我们的工作量。

另外，一些CAD软件还提供了基于图像处理和计算机视觉的功能，可以将二维图像转换为三维模型。

这种方法通常需要先将二维图像导入CAD软件，然后通过软件内置的算法或人工智能技术进行处理和分析，最终生成三维模型。

这些功能通常可以通过CAD软件的“插入图像”或“导入图像”选项来实现。

CAD中的二维转三维技巧

CAD中的二维转三维技巧CAD（计算机辅助设计）是一种广泛应用于工程设计和制造领域的软件工具。

它可以帮助设计师将概念转化为具体的设计图纸，其中包括二维图形和三维模型。

在CAD中，将二维图形转化成三维模型是一个非常重要且基本的技巧。

本文将介绍一些实用的技巧，助你掌握CAD中的二维转三维技巧。

1. 绘制基本形状：在CAD中，绘制基本形状是创建三维模型的第一步。

例如，你可以使用直线工具绘制平面形状，如正方形、矩形、圆等。

使用多段线工具可以绘制复杂的二维曲线。

确保你的基本形状符合设计要求。

2. 使用辅助工具：CAD软件提供了许多辅助工具，可以帮助你将二维图形转化为三维模型。

其中一个重要的工具是“拉伸”。

通过选择二维形状并指定拉伸方向和距离，你可以将二维形状拉伸为三维模型。

3. 创建截面：当你希望将一个平面图形转换为三维模型时，截面非常有用。

首先，创建一个表示截面的二维图形。

然后，使用“拉伸”工具将这个截面拉伸为三维模型。

你可以选择拉伸的距离和方向，以满足设计要求。

4. 使用旋转和倾斜：旋转和倾斜工具可以帮助你将平面图形转换为三维模型。

通过选择要旋转或倾斜的二维图形，并指定旋转或倾斜的角度和方向，你可以将二维图形转换为立体模型。

这对于创建斜面、棱锥、棱柱等结构非常有用。

5. 结合多个图形：有时，将多个图形结合在一起可以创建更复杂的三维结构。

在CAD中，你可以使用集合工具将多个图形组合在一起，以创建你想要的三维结构。

例如，你可以将两个二维圆相交，然后通过拉伸工具将其转换为圆柱。

6. 使用调整工具：调整工具在CAD中也是非常重要的。

它可以帮助你修改和调整三维模型的大小、形状和位置。

通过选择要调整的三维模型并指定调整参数，你可以根据需要对其进行微调。

7. 应用材质和纹理：通过为三维模型应用材质和纹理，你可以使其更加逼真。

在CAD中，你可以选择各种材质和纹理，如金属、木材、塑料等，并将其应用于模型的不同部分。

这将增加模型的真实感并使其更具视觉效果。

CAD二维图形转换为三维模型的技巧

CAD二维图形转换为三维模型的技巧在工程设计和建模领域，CAD软件被广泛应用于二维图形和三维模型的创建和编辑。

然而，有时候我们可能需要将已有的二维图形转换为三维模型，以便更好地展示设计理念和进行进一步的分析。

本文将介绍一些CAD软件中将二维图形转换为三维模型的技巧，希望能够对读者在实际应用中有所帮助。

1. 识别关键点和线段无论是从手绘图或者其他CAD文件中进行二维图形到三维模型的转换，首先要进行的是识别关键点和线段。

关键点是指图形中的主要特征点，它们将成为将二维图形转化为三维模型时的重要参考点。

而线段则是属性值，在三维空间中可以用来确定物体的形状和方向。

2. 设定高度和深度二维图形只有长度和宽度这两个维度，而三维模型则具有长度、宽度和高度这三个维度。

因此，在转换过程中，我们需要设定模型的高度和深度。

可以根据设计需求，通过衡量原始二维图形的尺寸和比例来设置高度和深度。

3. 使用拉伸和旋转工具CAD软件通常提供了拉伸（Extrude）和旋转（Rotate）这两个工具，可以用来将二维图形转换为三维模型。

拉伸工具可以将二维图形的平面形状延伸到设定的高度，而旋转工具可以将二维图形旋转成立体的形状。

根据需要，可以分别使用这两个工具来转换图形。

4. 使用曲面工具有些情况下，二维图形无法通过简单的拉伸和旋转工具转换为准确的三维模型，此时我们可以使用CAD软件提供的曲面工具来进行处理。

曲面工具可以通过插值和平滑操作，将曲线或曲面形状转换为三维实体模型。

5. 细化和调整转换完二维图形后，可能需要对生成的三维模型进行一些细化和调整。

例如，可以对模型的边缘进行倒角、圆角处理，使其更加符合设计要求。

此外，还可以调整模型的比例、旋转和平移，以达到更好的效果。

6. 网格和材质设置在完成三维模型的转换后，我们还可以对模型进行一些网格和材质的设置，以增加模型的真实感和美观度。

可以通过设置网格的细分度来增加模型的表面精细度，选择合适的材质和纹理来增加模型的质感。

AutoCAD根据二维图画三维图的方法及思路工程

AutoCAD根据二维图画三维图的方法及思路工程AutoCAD是一款自动计算机辅助设计软件，被广泛应用于二维绘图、详细绘制、设计文档和根本三维设计，一、分析三视图，确定主体建模的坐标平面在拿到一个三视图后，首先要作的是分析零件的主体局部，或大多数形体的形状特征图是在哪个视图中。

从而确定画三维图的第一步――选择画三维图的第一个坐标面。

这一点很重要，初学者往往不作任何分析，一律用默认的俯视图平面作为建模的第一个绘图平面，结果将在后续建模中造成混乱。

图1此零件主要局部为几个轴线平行的通孔圆柱，其形状特征为圆，特征视图明显都在主视图中，因此，画三维图的第一步，必须在视图器中选择主视图，即在主视图下画出三视图中所画主视图的全部图线。

图2此零件的特征图：上下底板-四边形及其中的圆孔，主体-圆筒及肋板等，都在俯视图，故应在俯视图下画出三视图中的俯视图。

图3是用三维图模画三维图，很明显，其主要结构的形状特征――圆是在俯视方向，故应首先在俯视图下作图。

图3：图3二、构型处理，尽量在一个方向完成根本建模操作确定了绘图的坐标平面后，接下来就是在此平面上绘制建模的根底图形了，如图1所示零件，三个圆柱筒，按尺寸要求画出图4中所示6个绿色圆。

与三个圆筒相切支撑的肋板，那么用多段线画出图4中的红色图形。
