超声波焊接确认文件
超声波熔接机操作指导书
设备名称
版本
生效日期
超声波
2.0
数 量1副
核 准XXXXX有限公司
设备操作指导书
审 核制 作
1、非ME人员请勿调动超声波各参数。
范例图：
2、焊接过程中请勿触摸模具，高频危险。
3、机身须每天保持洁净。
使 用 治 工 具
操作内容:
6、对熔接胶件进行自检，不可有压伤、溢胶等不良现象。
确认无误后将不良品放入不良品盒中，良品流入 下一工程站。
注意事项:
文件编号
FDA-WI-ENG-044
7、若作业过程中出现异常，按下“紧急停止按钮”（如图C），并上报拉长。
听力防护耳塞
管理值:（依相应机型SOP规定为准）
1、开机前首先确认机器模具必须洁净无脏物附着，如图A。
2、将三脚插头插入电源排插孔内，打开机器电源开关，如图A、B。
3、从上一工序取加工好的胶件放入超声波下模模具内，如图A。
4、双手同时按下绿色起动按钮（如图C），上模自动往下压合。
5、稍后上模自动上升回到原位，从模具内取出熔接好的胶件。
名 称重要管理项目
A
B
C
按钮区
参数显示区
焊接时间
保压时间
音波调试掣
电源开关
负载表过载指示灯
延长时间
紧急停止按钮
起动按钮
参数显示区
机体
按钮区
胶件所放位置
下模具
上模具。

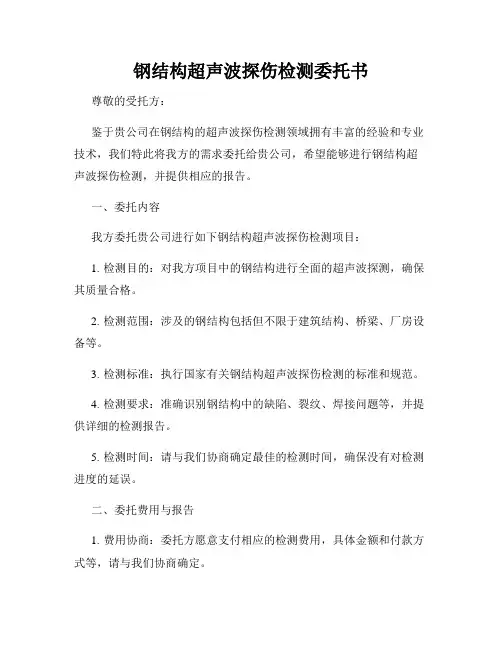

钢结构超声波探伤检测委托书
钢结构超声波探伤检测委托书尊敬的受托方：鉴于贵公司在钢结构的超声波探伤检测领域拥有丰富的经验和专业技术，我们特此将我方的需求委托给贵公司，希望能够进行钢结构超声波探伤检测，并提供相应的报告。
一、委托内容我方委托贵公司进行如下钢结构超声波探伤检测项目：1. 检测目的：对我方项目中的钢结构进行全面的超声波探测，确保其质量合格。
2. 检测范围：涉及的钢结构包括但不限于建筑结构、桥梁、厂房设备等。
3. 检测标准：执行国家有关钢结构超声波探伤检测的标准和规范。
4. 检测要求：准确识别钢结构中的缺陷、裂纹、焊接问题等，并提供详细的检测报告。
5. 检测时间：请与我们协商确定最佳的检测时间，确保没有对检测进度的延误。
二、委托费用与报告1. 费用协商：委托方愿意支付相应的检测费用，具体金额和付款方式等，请与我们协商确定。
2. 报告要求：请提供一份详细的检测报告，其中应包括但不限于以下内容：- 检测范围、标准和方法；- 检测结果及数据分析；- 发现的问题和建议的解决方案；- 超声波探伤图片和图表。
三、委托方责任1. 提供支持：委托方将提供被测对象的相关信息和材料，以便受托方进行准确的超声波探伤检测工作。
2. 安全措施：委托方将负责提供安全的工作环境，并确保受托方在检测现场的人身安全。
3.配合工作：委托方将配合受托方的工作，提供必要的支持和协助，如现场引导、设备提供等。
四、保密条款1. 信息保密：受托方在履行检测任务过程中可能会接触到委托方的商业机密和敏感信息，受托方必须予以保密。
2. 报告使用权限：受托方制作的检测报告仅为委托方使用，未经委托方许可，不得向外界公开或泄露。
3. 返还文件：受托方应将委托方提供的所有资料和文件在检测完成后归还委托方。
五、违约责任1. 双方同意如有一方违反本委托书约定的任何内容，则默认为违约行为，应依法承担相应的法律责任。
2. 违约赔偿：违约方应向守约方支付相应的违约金，保证守约方的合法权益。
超声波焊接机操作指导书
（二）关闭气阀门；
三、装模具：
（一）先把4颗振子外壳螺丝固定锁住；
（二）装上焊头后旋紧，再调整水平衡；
（三）锁好后放开4颗振子外壳螺丝，把模具移正；
（四）频率调整：左手按音波检查按钮，右手调频螺丝，要让电流表的指针降至最低点差不多在0.4A-0.6A之间（最多不能超过1A）；
（五）装上底模，摇手轮把机器升上去调整与底模距离合适位置；
（六）把机台上面的开关切到手动位置，气压力调至2kg；
（七）按开关让上模下降，松开4颗调水平螺丝，再摇手轮让机台下降，使上下模紧密压合，锁紧左边固定钮，4颗水平螺丝和底模螺丝；
（八）按STOP钮让上模上升，把机台上面的开关切至自动，然后再按两个下降开关即可；
四、异常状况及改善方法：
（一）焊接毛边：调整固化时间和延迟时间缩短，调节上模治具与产品间距离、气压调小；
（二）焊接不牢：加大气压力，调整上模和下模距离；
五、注意事项：
（一）上模下降时，人手、杂物严禁接近；
（二）出现状况，立即关闭开关；
（三）频幅超出1A，不可开机生产；
六、保养：
（一）每日:机台清洁、过滤器放水等；
（二）每周:内外部黄油清除、滑动轴部分添加润滑油一次；
（三）每月：内外部油孔加油、电控箱灰尘清除等；
更改历史
版本号
文件更改号
更改概要
修改人
批准人
01
首发行
/
/
/
发放范围
一、开机：
（一）开启电源开关；
（二）开启气动阀门；
（三）使用空气压力5~7kg以上；
（四）开启选择开关调至自动；
（五）设定好熔接时间，固化时间和延迟时间；
超声波焊接作业指导书
