环氧塑封料的测试
环氧树脂测试方法
环氧树脂测试方法四、环氧树脂主要检测项目1、凝胶时间：使用凝胶时间测定仪，调节到规定温度后，将约1g的试料放在仪器指定部位，用搅拌捧或刮刀匀速同向搅拌，到试料不成丝状拉出时结束，试料放在仪器上到结束时所用时间即为凝胶时间。
2、吸水率把试料按其固化条件做成10515mm的固化块，用分析天平称出固化块的重量，然后放入25℃的蒸馏水中浸泡24小时取出，把固化块表面的水份擦干净，再用分析天平称出浸泡后的固化块重量，按%比计算出。
3、硬度：把试料按其固化条件做成50505mm的固化块，确保固化物表面平整，然后用邵氏D 型的橡胶硬度计垂直压下，硬度计指针所在位置的数据就是被测物体的硬度。
4、外观：用肉眼观察色调，有否异物的混入；5、比重：使用MD-200S型电子比重计测试；6、粘度：在内径约25mm，深度约75mm的容器中注入试料到容器口部，保持温度在250、3℃，按规定的转子和转数，打开粘度计，读出5分钟后的数值，再乘上不同转子和转数代表的系数，就是该试料的粘度。
7、热变形温度：将长宽高为1101015mm的样块平放在间距为100mm的支座上，在样块的中间加上压头，压头上加上所需的砝码（A+C+D），将百分表调零，然后开始升温，随着温度的升高，样块的变形量加大，当变形量达到0、25mm时的温度即为热变形温度。
8、触变性：把被测试的产品用玻璃棒或铁棒点在PCB板和铁片上，观察点胶后的形状，记录下来，（点胶的直径约10mm）然后放在烤箱中按其固化条件固化后取出来再观察固化后的胶体形状是否有变化。
触变性分三个等级：①、触变性较好：固化后的形状与固化前的形状一样，没有任何变化。
②、触变性一般：固化后的胶体形状比固化前的形状稍有流动扩散现象。
③、触变性较差：固化后的胶体形状比固化前的形状明显不一样，胶水在固化过程中有流胶的现象。
9、表面电阻和体积电阻：将直径100mm，厚10、3mm的圆形试片放在ZC-3型高阻计底座上，将上压板放在试片中央，将高阻计调到Rs，测出的数据即为表面电阻；将高阻计调到Rv，测出的数据即为体积电阻。
环氧树脂主要性能指标的检测方法
环氧树脂主要性能指标的检测方法环氧树脂是一种常用的聚合物材料，具有优良的性能。
为了确保环氧树脂产品的质量，需要进行性能指标的检测。
下面将介绍环氧树脂的主要性能指标以及相应的检测方法。
1.物理性能指标1.1密度检测环氧树脂的密度是其质量与体积比值。
可使用比重瓶法或密度计进行测定。
1.2硬度检测硬度是环氧树脂固化后的表面硬度，常用方法有巴氏硬度法和杜氏硬度法。
1.3耐磨损性检测可使用砂轮磨耗试验机进行环氧树脂的耐磨性检测。
1.4耐冲击性检测可使用冲击试验机进行环氧树脂的耐冲击性检测。
1.5耐热性检测可使用热重分析仪进行环氧树脂的热稳定性检测。
2.力学性能指标2.1抗张强度检测抗张强度是材料抵抗拉伸破裂的能力，可使用拉力试验机进行测定。
2.2弯曲强度检测弯曲强度是材料抵抗弯曲破裂的能力，可使用弯曲试验机进行测定。
2.3压缩强度检测压缩强度是材料抵抗压缩破裂的能力，可使用压力试验机进行测定。
2.4剪切强度检测剪切强度是材料抵抗剪切破裂的能力，可使用剪切试验机进行测定。
2.5冲击强度检测冲击强度是材料抵抗冲击破裂的能力，可使用冲击试验机进行测定。
3.热性能指标3.1玻璃化转变温度检测玻璃化转变温度是环氧树脂在固化过程中从玻璃态转变为高分子态的温度，可使用差示扫描量热法（DSC）进行测定。
3.2热膨胀系数检测热膨胀系数是材料在温度变化过程中的膨胀程度，可使用热膨胀仪进行测定。
3.3热导率检测热导率是材料传导热量的能力，可使用热导率测定仪进行测定。
4.电气性能指标4.1介电常数检测介电常数是材料对电场的响应能力，可使用介电常数测试仪进行测定。
4.2介电强度检测介电强度是材料抵抗漏电和绝缘破裂的能力，可使用介电强度测试仪进行测定。
4.3体积电阻率检测体积电阻率是材料导电的难易程度，可使用体积电阻率测试仪进行测定。
5.化学性能指标5.1耐酸碱性检测可使用酸碱溶液对环氧树脂进行浸泡测试，观察其变化情况。
5.2耐溶剂性检测可使用溶剂对环氧树脂进行浸泡测试，观察其溶胀情况。
一种高导热高粘接环氧塑封料及其制备方法与流程
一种高导热高粘接环氧塑封料及其制备方法与流程摘要本文介绍了一种高导热高粘接环氧塑封料及其制备方法与流程，该环氧塑封料具有较高的导热性能和良好的粘接性能，适用于电子设备中散热元件的固定和热传递。
引言在现代电子设备中，在元件封装、热设计、安全性等方面都对塑封材料有着更高的要求。
环氧塑封料是目前常用的电子元器件包封材料，具有成型简单、粘接性强、耐腐蚀等优点，可广泛应用于电子元器件的粘接封装领域。
但是，当前的环氧塑封料导热性能较差，不足以满足电子设备的高性能需求，导致散热效果不佳和元件失效的风险增加。
技术方案塑封料组成本文提出的高导热高粘接环氧塑封料主要由以下组分组成：环氧树脂、硬化剂、导热填料和粘接剂。
•环氧树脂：可选择Bisphenol-A型或者Bisphenol-F型环氧树脂作为主体材料，具有优异的机械性能、热稳定性和化学稳定性。
•硬化剂：可选用固化速度快、耐高温、耐水性好的聚酰胺固化剂，具有良好的耐候性和耐化学性。
•导热填料：可选择晶顺石（Al2O3）、氧化铝（AlN）等导热系数较高的材料作为填料，提高环氧塑封料的导热性。
•粘接剂：可选用聚氨酯或丙烯酸酯等具有较好粘接性的材料，提高环氧塑封料的粘接性能。
相较于传统的环氧塑封料，高导热高粘接环氧塑封料在组成上加入了导热填料和粘接剂，以提高其导热性和粘接性。
制备方法高导热高粘接环氧塑封料的制备方法如下：1.称取环氧树脂和硬化剂按比例混合，并在搅拌器中充分搅拌。
2.加入导热填料和粘接剂，继续在搅拌器中搅拌，直到充分混合均匀。
3.将混合均匀的环氧塑封料再次搅拌，以消除其中的气泡和空隙。
4.将混合好的环氧塑封料装入密闭的容器中，待用。
制备流程高导热高粘接环氧塑封料的制备流程如下：1.称取环氧树脂和硬化剂，在搅拌器中充分搅拌。
2.加入导热填料和粘接剂，继续在搅拌器中搅拌，直到充分混合均匀。
3.将混合均匀的环氧塑封料再次搅拌，以消除其中的气泡和空隙。
4.将混合好的环氧塑封料装入密闭的容器中，待用。

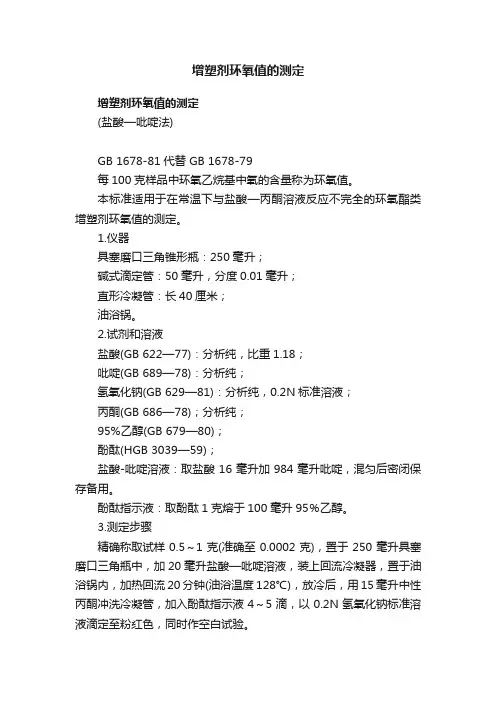

增塑剂环氧值的测定
增塑剂环氧值的测定增塑剂环氧值的测定(盐酸—吡啶法)GB 1678-81代替 GB 1678-79每100克样品中环氧乙烷基中氧的含量称为环氧值。
本标准适用于在常温下与盐酸—丙酮溶液反应不完全的环氧酯类增塑剂环氧值的测定。
1.仪器具塞磨口三角锥形瓶：250毫升；碱式滴定管：50毫升，分度0.01毫升；直形冷凝管：长40厘米；油浴锅。
2.试剂和溶液盐酸(GB 622—77)：分析纯，比重1.18；吡啶(GB 689—78)：分析纯；氢氧化钠(GB 629—81)：分析纯，0.2N标准溶液；丙酮(GB 686—78)；分析纯；95%乙醇(GB 679—80)；酚酞(HGB 3039—59)；盐酸-吡啶溶液：取盐酸16毫升加984毫升吡啶，混匀后密闭保存备用。
酚酞指示液：取酚酞1克熔于100毫升95％乙醇。
3.测定步骤精确称取试样0.5～1克(准确至0.0002克)，置于250毫升具塞磨口三角瓶中，加20毫升盐酸—吡啶溶液，装上回流冷凝器，置于油浴锅内，加热回流20分钟(油浴温度128℃)，放冷后，用15毫升中性丙酮冲洗冷凝管，加入酚酞指示液4～5滴，以0.2N氢氧化钠标准溶液滴定至粉红色，同时作空白试验。
4.计算环氧值X按下式计算：X=[v-(v1-v2×w/G)]N×0.016×100/W式中：V——空白试验消耗氢氧化钠标准溶液的毫升数；V1——试样消耗氢氧化钠标准溶液的毫升数；V2——试样中测定酸值消耗氢氧化钠标准溶液的毫升数；N——氢氧化钠标准溶液的当量浓度；W——试样重量，克；G——测定酸值时试样的重量，克；0.016——氧的毫克当量。
试样酸值小于0.5时，(V2/G*W )项可忽略不计。
5.精密度两次平行测定结果的差效不应超过下列规定：环氧值允许误差4以下 0.024以上 0.03以两次测定结果的算术平均值作为试样的环氧值。
浅析环氧耐候性及其检测方法
浅析环氧耐候性及其检测方法环氧树脂广泛应用于涂料、粘合剂、复合料子等领域，需要能够长时间防范紫外线辐射、温度变更、湿度、化学物质和机械磨损等多种因素的侵蚀，因此测量环氧料子的耐候性变得特别紧要。
耐候性测试可以帮助评估环氧料子在这些条件下的稳定性、物理性能和外观质量，以确保其在应用中能够保持良好的性能和寿命。
加速老化试验使用模拟加速老化设备，如紫外老化试验箱、恒温恒湿箱或盐雾试验箱，暴露环氧料子样品确定时间。
通过察看外观变更、颜色稳定性、表面龟裂、剥离或其他形状变更等现象，评估环氧料子的耐候性。
什么是紫外老化试验箱？紫外老化试验箱是一种用于模拟自然环境下日光紫外辐射和湿热条件的设备。
它通过发射紫外光源和供应湿热环境，可以加速料子的老化过程，以评估料子在实际使用条件下的耐候性和耐久性。
紫外老化试验箱广泛应用于料子科学、涂料、塑料、橡胶、纺织品、汽车、建筑料子等行业，用于讨论和评估料子的变色、劣化、龟裂、脆化等性能变更，从而引导产品设计、料子选择和质量掌控。
通过模拟紫外辐射和湿热条件，紫外老化试验箱可以帮助厂商和讨论机构更精准地推想和改善料子的寿命和性能，提高产品的质量和牢靠性。
什么是恒温恒湿箱？恒温恒湿箱是一种用于掌控和维持恒定温度和湿度条件的设备。
它通常用于试验室、讨论机构和工业生产过程中，用于对物品、样品或产品进行长时间的恒温恒湿环境测试或存储。
恒温恒湿箱通过精准的温度和湿度掌控系统，可以在设定的范围内保持稳定的温度和湿度水平。
这种设备常用于料子性能测试、生物学试验、种子培育、药品储存等领域，以模拟特定的环境条件，探究物质在不同温湿度下的行为和性能变更。
恒温恒湿箱的应用有助于讨论和评估料子、产品或生物样品在不同环境条件下的稳定性、牢靠性和适应性，从而为科学讨论、质量掌控和产品开发供应有价值的数据和引导。
什么是盐雾试验箱？盐雾试验箱是一种用于模拟盐雾环境的设备，常用于评估料子和涂层对盐雾腐蚀的耐受性。
环氧塑封料的性能和应用研究
环氧塑封料的性能和应用研究(佛山市亿通电子有限公司，广东佛山，528251)摘要：介绍了环氧塑封料的国内外发展概况，着重论述了其物理性能、机械性能、热性能、导热性能、电性能、化学性能、阻燃性能、贮存性能、封装性能，以及应用中封装工艺、缺陷的解决办法，并就发展前景发表了自己的看法。
关键词：环氧塑封料，性能，封装，缺陷中图分类号：TQ323.1文献标识码：A文章编号：1003-353X( 2005 )07-0043-041前言本世纪50年代，随着半导体器件、集成电路的迅速发展，陶瓷、金属、玻璃等封装难以适应工业化的要求，而且成本高。
人们就想用塑料来代替上述封装，美国首先开始这方面的研究，然后传到日本，到1962年，塑料封装晶体管在工业上已初具规模。
日、美等公司不断精选原材料和生产工艺，最终确定以邻甲酚环氧树脂为主体材料而制成的环氧塑封料。
目前环氧塑封料主要生产厂家有日东电工、住友电木(包括新加坡、苏州分厂)、日立化成、松下电工、信越化学、台湾长春（包括常熟分厂）、台湾叶绪亚、台湾长兴大陆昆山工厂、东芝、DEXTER、HYSOL、PLASKON、韩国三星、韩国东进等生产厂家。
在我国大陆半导体封装材料的开发经历了酚醛树脂、硅酮树脂，1，2一聚乙丁二烯以及有机硅改性环氧等几个阶段后，最终形成以邻甲酚环氧树脂为主体材料的环氧塑封料。
其成分主要以环氧树脂为主体材料，酚醛树脂为固化剂，外加填料、脱模剂，阻燃剂、偶联剂、着色剂、促进剂等助剂，通过加热挤炼以得到B阶段的环氧塑封料，然后通过高温低压传递来封装分立器件、集成电路。
我国大陆主要生产厂家有连云港华威电子、中科院化学所、佛山市亿通电子、浙江黄岩昆山工厂、成都奇创、无锡化工设计院、无锡昌达和宁波等。
它作为新一代的非气密性封装材料，与气密性金属、陶瓷封装相比，便于自动化，提高封装效率，降低成本。
它具有体积孝重量轻、结构简单、工艺方便、耐化学腐蚀性较好、电绝缘性能好、机械强度高等优点，目前已成为半导体分立器件、集成电路封装的主流材料，得到广泛的应用，现阶段环氧塑封料封装已占整个封装的90%以上，全球年用量8-11万吨，国内2-3万吨。
塑封料的拉伸应变测试
塑封料的拉伸应变测试1.引言1.1 概述概述部分的内容可以如下所示：引言部分的概述旨在介绍本篇文章的主要主题——塑封料的拉伸应变测试，为读者提供一个全面的了解。
拉伸应变测试是一种常用的材料测试方法，用于评估材料在受力过程中的力学性能。
塑封料作为一种广泛应用于包装和制造业的材料，其拉伸性能对其质量以及最终产品的性能至关重要。
本文将首先介绍拉伸应变测试的原理和方法，其中包括了拉伸试验机的原理、测试标准以及实施步骤等内容。
其次，我们将重点讨论塑封料的拉伸应变测试的意义。
塑封料作为一种用于包装材料的塑料制品，其拉伸性能关系到包装品的抗拉强度、延展性、耐久性等关键指标。
拉伸应变测试可以帮助生产商评估和改进塑封料的品质，以提高产品的性能和可靠性。
在结论部分，我们将总结拉伸应变测试的重要性，强调该测试方法在塑封料行业中的应用价值。
同时，我们也会对塑封料拉伸应变测试的未来展望进行讨论。
随着科技的不断发展，测试方法和设备也在不断改进，为塑封料行业提供更加准确、便捷的拉伸应变测试手段。
通过本文的阅读，读者将能够了解到塑封料的拉伸应变测试的重要性以及其在塑封料行业中的应用前景，为相关从业人员在产品开发和质量控制中提供一些参考和借鉴。
接下来，我们将详细介绍拉伸应变测试的原理和方法。
1.2 文章结构本文将分为三个主要部分进行阐述。
首先，在引言部分，将对本文的整体内容进行概述，并介绍文章的结构和目的。
接下来，正文部分将分为两个小节，分别介绍拉伸应变测试的原理和方法，以及塑封料的拉伸应变测试的意义。
最后，在结论部分，将总结拉伸应变测试的重要性，并展望塑封料拉伸应变测试的未来发展。
通过这样的文章结构安排，旨在全面深入地探究塑封料的拉伸应变测试以及其意义，为读者提供一个系统完整的了解和认识。
接下来，让我们详细介绍各个部分的内容。
1.3 目的本文的目的是探讨塑封料的拉伸应变测试的重要性和意义。
通过对拉伸应变测试的原理和方法进行分析，并结合塑封料的特性和应用领域，以及市场对其性能要求的不断提高，旨在提供针对塑封料拉伸性能评估的有效方法和参数。
环氧值测试方法
环氧值测试方法
宝子们！今天咱们来唠唠环氧值的测试方法呀。
环氧值呢，简单来说就是衡量环氧树脂中环氧基含量的一个重要指标哦。
一种常见的测试方法是化学分析法。
咱得先准备好一些试剂呢，像盐酸 - 丙酮溶液就是很关键的试剂。
把要测试的环氧树脂样品准确称取一定量，然后让它跟盐酸 - 丙酮溶液充分反应。
这就像是一场小小的化学约会，它们之间的反应可是很有讲究的。
在反应过程中，环氧基会和盐酸发生特定的反应。
之后呢，咱们再用标准的氢氧化钠溶液来滴定剩余的盐酸。
这就好比是来一场救援行动，看看还剩下多少盐酸没有参加和环氧基的“聚会”。
通过这个滴定的量，就能算出环氧值啦。
还有一种方法是高氯酸法。
这个方法听起来就有点厉害的样子呢。
它是利用高氯酸和环氧基的特殊反应来测定环氧值。
不过呢，这个方法对实验条件要求比较严格一些，像温度、试剂的纯度啥的都得把控好。
就像照顾一个有点小脾气的小宝贝一样，稍微有点不对劲儿，结果可能就不太准喽。
另外呀，在测试环氧值的时候，有好多小细节得注意呢。
比如说称取样品的时候，一定要精确精确再精确，哪怕是一丁点儿的误差，都可能让最后的结果“差之毫厘，谬以千里”。
还有就是在反应过程中，搅拌也要均匀，让样品和试剂充分地混合，就像搅拌一杯美味的奶茶一样，要搅得匀匀的，这样反应才会进行得彻彻底底的。
塑封料＼环氧塑封料工艺选择和封装失效分析流程
塑封料＼环氧塑封料工艺选择和封装失效分析流程塑封料是一种用于封装电子元器件的材料，具有优良的电绝缘性能、耐化学剂侵蚀性能和耐高温性能。
环氧塑封料是最常用的一种塑封料，本文将介绍环氧塑封料工艺选择和封装失效分析的流程。
一、环氧塑封料工艺选择1.根据封装目标确定工艺参数：首先要确定封装的目标和要求，包括封装的材料、形状和尺寸等。
根据这些参数来选择合适的环氧塑封料工艺。
2.选择合适的环氧树脂材料：环氧塑封料的主要成分是环氧树脂，根据封装的目标和要求选择合适的环氧树脂材料。
一般来说，要考虑环氧树脂的电绝缘性能、耐热性能和耐化学剂侵蚀性能等。
3.设计适当的封装工艺流程：根据封装的目标和要求设计适当的封装工艺流程，包括封装设备的选择、封装工艺的参数设置和封装工艺的操作步骤等。
要确保封装工艺能够满足封装的要求，并提高封装的成功率。
4.控制封装的环境及工艺条件：封装环境及工艺条件对封装质量有很大影响，因此要严格控制封装的环境及工艺条件。
例如，保持封装过程中的温度和湿度稳定，避免封装过程中的振动和外界干扰等。
5.进行封装工艺评估和改进：进行封装工艺评估，根据评估结果进行改进。
评估主要包括封装成本、封装可靠性和封装效率等方面。
通过评估和改进，不断提高封装工艺的质量和效益。
1.收集失效样品和相关信息：首先要收集封装失效的样品和相关信息，包括失效的元器件、封装材料和封装工艺等。
还要了解失效发生的时间、环境和使用条件等。
2.进行失效特性分析：对失效样品进行光学和物理性质的测试和分析，了解失效的特性和机理。
例如，可以通过显微镜观察和材料测试等方法，对失效样品进行特性分析。
3.进行失效模式分析：根据失效样品的特性和机理，进行失效模式的分析。
失效模式一般包括外观变化、电性能变化和物理性能变化等方面。
4.进行失效原因分析：根据失效样品的特性、机理和模式，进行失效原因的分析。
失效原因可能涉及材料、工艺和设计等方面。
5.进行失效预防措施：根据失效原因分析的结果，提出相应的失效预防措施。
环氧模塑料测试标准
环氧模塑料测试标准一、引言本测试标准旨在规定环氧模塑料（EMC）的测试方法，以确保其满足相关质量要求和应用性能。
本标准适用于对环氧模塑料的各项性能进行测试和评估。
二、外观检验1. 目的：检查环氧模塑料的外观质量，以确保其符合设计要求和工艺规范。
2. 方法：观察环氧模塑料的颜色、质地、气泡、杂质等外观特征，利用放大镜进行细节检查。
3. 合格标准：外观应光滑、平整，无气泡、杂质和裂纹等缺陷。
颜色和质地应符合设计要求。
三、尺寸测量1. 目的：测量环氧模塑料的尺寸，以确保其符合设计图纸和技术要求。
2. 方法：使用精确的测量工具，如卡尺、量具等，对环氧模塑料的长度、宽度、高度和孔径等进行测量。
3. 合格标准：尺寸偏差应在允许范围内，符合相关标准和设计要求。
四、化学成分分析1. 目的：分析环氧模塑料的化学成分，以确保其符合相关质量标准和环保要求。
2. 方法：采用化学分析法，对环氧模塑料的各组分进行定性定量分析。
3. 合格标准：环氧模塑料的化学成分应符合相关质量标准和环保要求。
五、物理性能测试1. 目的：测试环氧模塑料的物理性能，以评估其机械强度、耐热性、耐寒性等指标。
2. 方法：按照相关标准进行测试，如拉伸强度、压缩强度、弯曲强度、耐热性、耐寒性等。
3. 合格标准：环氧模塑料的物理性能应符合相关质量标准和设计要求。
六、电性能测试1. 目的：测试环氧模塑料的电性能，以评估其绝缘性能和导电性能。
2. 方法：按照相关标准进行测试，如绝缘电阻、耐电压、介质损耗等。
3. 合格标准：环氧模塑料的电性能应符合相关质量标准和设计要求。
七、耐候性测试1. 目的：测试环氧模塑料在不同环境条件下的耐候性能，以评估其长期使用性能。
2. 方法：按照相关标准进行测试，如人工加速老化试验、户外曝晒试验等。
3. 合格标准：环氧模塑料在经过耐候性测试后，外观和质量应无明显变化，各项性能指标应符合相关质量标准和设计要求。
八、环保性能测试1. 目的：测试环氧模塑料的环保性能，以确保其符合环保法规和客户要求。
环氧值测定
环氧值测定一、环氧值测定的基础知识环氧值是指每100克环氧树脂中含有的环氧基的当量数。
它可是衡量环氧树脂质量的一个超重要指标呢。
咱们为啥要测定环氧值呀？这就好比你要知道一个盒子里到底有多少颗糖，这样才能决定怎么用这些糖来做美味的点心。
对于环氧值的测定，其实有很多种方法，但不管哪种方法，都像是一场探秘之旅，充满了乐趣和挑战。
二、测定环氧值的常用方法1. 盐酸 - 丙酮法这个方法就像是一场化学魔术。
首先呢，要准备好试剂，像精确称量的环氧树脂样品，还有适量的盐酸 - 丙酮溶液。
把它们混合在一起后，就会发生奇妙的反应。
这个反应过程就像是一场看不见硝烟的战争，分子们在溶液里相互碰撞、结合。
反应一段时间后，就可以用标准的氢氧化钠溶液来滴定啦。
这时候就像在给这场化学战争画上句号，通过氢氧化钠溶液的用量，就能算出环氧值。
这个过程中要特别小心操作，就像走钢丝一样，任何一点小失误都可能影响结果。
2. 溴化氢 - 冰醋酸法这种方法也很有趣哦。
把环氧树脂样品放到溴化氢 - 冰醋酸溶液里，它们就像久别重逢的朋友一样，迅速结合。
不过这个过程中要控制好反应条件，温度啦、反应时间啦，就像照顾小婴儿一样细致。
然后再用标准的硫代硫酸钠溶液来滴定剩余的溴化氢。
这一步就像是在数剩下的士兵，通过计算就能得出环氧值啦。
三、测定环氧值的实际操作要点1. 样品的准备样品的称量一定要精确，这就好比盖房子的地基，地基不牢，房子肯定盖不好。
如果称量不准确，后面的测定结果就会像脱缰的野马，完全不可靠。
而且样品要保证均匀，不能有的地方环氧基多，有的地方少，这样就不公平啦，测定出来的环氧值也就不准确。
2. 反应条件的控制在反应过程中，温度是个关键因素。
如果温度太高，反应可能会像火箭发射一样，一下子冲过头，产生副反应；如果温度太低，反应又会像乌龟爬行一样慢，浪费时间还可能不完全。
反应时间也很重要哦。
时间短了，反应不完全，就像做饭没煮熟；时间长了，可能会有其他不必要的反应发生，就像菜煮糊了一样。
浅析环氧塑封料性能与器件封装缺陷
浅析环氧塑封料性能与器件封装缺陷摘要：随着微电子和微电子封装技术的发展，环氧塑封料已迅速成为最重要的电子封装材料。
环氧塑封料目前广泛应用于半导体器件、集成电路、汽车、军事设施、航空等领域。
微电子材料在电子封装技术的发展中发挥着重要作用，所有材料的生产、封装和生产模式都已经建立。
随着半导体封装技术的飞速发展，环氧塑封料技术不断提高。
封装设备是产品完成后的一项重要操作，但在封装的不同部位容易产生各种缺陷。
本文通过对环氧塑封料性能与器件封装过程中的失效性进行了讨论，从而为成品的质量和可靠性提供保证。
关键词：环氧塑封料；性能；封装缺陷；分析探讨前言电子封装具有四大功能：配电、信号分配、散热和环保。
其功能是连接集成电路设备系统，包括电气和物理连接。
由于各种原因，设备在封装过程中容易出现缺陷。
但造成缺陷的原因有很多，封装的不同部分导致许多不必要的结构和机制。
当然，有些缺陷是由热机的特性引起的，而另一些缺陷通常与特定的过程有关。
1、环氧塑封料发展历程20世纪50年代，随着半导体器件和集成电路的快速发展，陶瓷、金属和玻璃化合物已不能满足工业化的要求，而且价格昂贵，人们想用塑料代替封装。
美国开始研究这个问题，并将其推广到日本。
环氧树脂、硅树脂和聚丁二烯接头最初用作电子接头，但由于强度较低而未使用。
但环氧树脂和酚醛树脂制成的塑料密封剂得到了广泛认可。
从那时起，人们在这一领域进行了研究并取得了进展。
阻燃环氧封装材料于1975年推出。
环氧封装材料是1977年和1982年推出的一种低溶解度次氯苯酚。
由于大规模生产自动化所需的半导体器件成本较低，塑料密封件的生产变得越来越普遍。
然而，我国环氧塑封料的生产起步较晚，在20世纪70年代中期进行了测试。
1976年，中国科学院化学研究所率先开发环氧塑封料密封件。
直到1984年，才开始大规模开发和生产电子设备。
当时的车间是手工制作的，年产量只有10吨。
到1992年，我国在江苏引进了国外自动生产线，年产量首次增加到2000多吨。
环氧树脂胶的物理特性及其测试方法
环氧树脂胶的物理特性及其测试方法1. 粘度粘度为流体（液体或气体）在流动中所产生的内部磨擦阻力，其大小由物质种类、温度、浓度等因素决定。
按GB2794-81《胶粘剂测定法（旋转粘度计法）》之规定，采用NOJ-79型旋转粘度计进行测定。
其测试方法如下：先将恒温水浴加热到40℃，打开循环水加热粘度计夹套至40℃，确认40℃恒温后将搅拌均匀的A＋B混合料倒入粘度计筒中（选取中筒转子）进行测定。
2. 密度密度是指物质单位体积内所含的质量，简言之是质量与体积之比。
按GB4472之规定采用比重瓶测定。
相对密度又称比重，比重为某一体积的固体或液体在一定温度下的质量与相同体积在相同温度下水的质量之比值。
测试方法：用分析天平称取清洁干净的比重瓶的重量精确到0.001g，称量数为m1,将搅拌均匀的混合料小心倒入（或抽入）比重瓶内，倒入量至刻度线后，用分析天平称其重量，精确到0.001g，称量数为m2。
密度g/ml=(m2- m1)/V (V：比重瓶的ml数)3. 沉淀试验：80℃/6h<1mm测试方法：用500ml烧杯取0.8kgA料放入恒温80℃热古风干燥箱内烘6小时，观其沉淀量。
4. 可操作时间（可使用时间）测定方法：取35g搅拌均匀的混合料，测其40℃时的粘度（方法同1粘度的测定）记录粘度值、温度时间、间隔0.5小时后，再进行测试。
依次反复测若干次观其粘度变化情况。
测试时料筒必须恒温40℃，达到起始粘度值一倍的时间，即为可操作时间（可使用时间）。
5. 凝胶时间的测定方法：采用HG-1A凝胶时间测定仪进行测定。
取1g左右的均匀混合料，使其均匀分布在预先加热到150±1℃的不锈钢板中心园槽中开动秒表，同时用不锈钢小勺不断搅拌，搅拌时要保持料在圆槽内，小勺顺时针方向搅拌，直到不成丝时记录时间，即为树脂的凝胶时间，测定两次，两次测定之差不超过5秒，取其平均值。
6. 热变形温度聚合物耐热性的一种量度，是将聚合物试样浸在一种等速升温的适宜传热介质中，在简支梁式的静弯曲负荷作用下，测出试样弯曲变形达到规定值时的温度，即为热变形温度，简称HDT。
塑封料＼环氧塑封料工艺选择和封装失效分析流程
塑封料＼环氧塑封料工艺选择和封装失效分析流程一环氧塑封料的工艺选择1.1预成型料块的处理（1）预成型塑封料块一般都储存在5℃-10℃的环境中，必会有不同程度的吸潮。
因此在使用前应在干燥的地方室温醒料，一般不低于16小时。
（2）料块的密度要高。
疏松的料块会含有过多的空气和湿气，经醒料和高频预热也不易挥发干净，会造成器件包封层内水平增多。
（3）料块大小要适中，料块小，模具填充不良；料块大，启模困难，模具与注塑杆沾污严重并造成材料的浪费。
1.2模具的温度生产过程中，模具温度控制在略高于塑封料玻璃化温度Tg时，能获得较理想的流动性，约160℃-180℃。
模具温度过高，塑封料固化过快，内应力增大，包封层与框架粘接力下降。
同时，固化过快也会使模具冲不满；模具温度过低，塑封料流动性差，同样会出现模具填充不良，包封层机械强度下降。
同时，保持模具各区域温度均匀是非常重要的，因为模具温度不均匀，会造成塑封料固化程度不均匀，导致器件机械强度不一致。
1.3注塑压力注塑压力的选择，要根据塑封料的流动性和模具温度而定，压力过小，器件包封层密度低，与框架黏结性差，易发生吸湿腐蚀，并出现模具没有注满塑封料提前固化的情况；压力过大，对内引线冲击力增大，造成内引线被冲歪或冲断，并可能出现溢料，堵塞出气孔，产生气泡和填充不良。
1.4注模速度注模速度的选择主要根据塑封料的凝胶化时间确定。
凝胶化时间短，注模速度要稍快，反之亦然。
注模要在凝胶化时间结束前完成，否则由于塑封料的提前固化造成内引线冲断或包封层缺陷。
1.5塑封工艺调整对工艺调整的同时，还应注意到预成型料块的保管、模具的清洗、环境的温湿度等原因对塑封工序的影响。
2塑封料性能对器件可靠性的影响2.1塑封料的吸湿性和化学粘接性对塑封器件而言，湿气渗入是影响其气密性导致失效的重要原因之一。
湿气渗入器件主要有两条途径：①通过塑封料包封层本体；②通过塑封料包封层与金属框架间的间隙。
当湿气通过这两条途径到达芯片表面时，在其表面形成一层导电水膜，并将塑封料中的Na+、CL-离子也随之带入，在电位差的作为下，加速了对芯片表面铝布线的电化学腐蚀，最终导致电路内引线开路。
环氧塑封料的生产工艺流程
环氧塑封料的生产工艺流程环氧塑封料是一种常用的塑封材料，具有优良的耐热性、耐寒性、耐化学腐蚀性和电绝缘性能，广泛应用于电子、电工、航空航天、冶金和化工等领域。
本文将详细介绍环氧塑封料的生产工艺流程，从原料准备到成品包装整个过程。
下面就让我们一步一步来解析吧。
第一步：原料准备环氧塑封料的主要原料是环氧树脂、填料、增塑剂、硬化剂和颜料等。
首先需要准备足够的原材料，并进行质量检验，确保符合生产要求。
环氧树脂是环氧塑封料的基础物质，填料用于提高塑封料的强度和硬度，增塑剂用于增强其柔韧性，硬化剂用于促进环氧树脂与填料之间的化学反应，颜料则用于调整产品的色彩。
第二步：配料混合将准备好的原料按照一定的配方比例加入到混合设备中进行混合。
混合设备通常采用槽式或螺旋桨搅拌器，以确保原料充分混合均匀。
在混合过程中，要根据产品要求调整搅拌速度和时间，以保证混合均匀度和稳定性。
第三步：浸渍或注射混合好的环氧塑封料可通过浸渍或注射的方式进行添加到需要塑封的器件或产品中。
浸渍主要适用于较大尺寸的器件或不规则形状的产品，浸渍过程中要控制好浸渍时间和温度，确保塑封料能够充分渗透到器件的每个角落。
注射主要适用于小型尺寸的产品，需要使用注射器具进行精确的注射操作，以确保塑封料能够充实到每个细微的空隙中。
第四步：硬化固化环氧塑封料在添加到器件或产品中后需要进行硬化固化过程，以使其具有良好的力学性能和耐用性。
通常采用热固化的方法，将添加了环氧塑封料的器件或产品放入烘箱或固化室中进行加热固化。
烘箱温度和时间要根据具体的环氧树脂种类和产品要求进行调整，以确保达到最佳的固化效果。
第五步：后续处理固化后的环氧塑封料需要进行各种后续处理，包括修整、打磨、清洗和检测等。
修整是指根据产品要求对塑封料进行切割、研磨、打磨等操作，以获得所需的尺寸和外观。
清洗是将产品表面的杂质、油污等进行清除，以保持产品的整洁和质量。
检测则是对产品进行各项性能测试，包括电绝缘性、硬度、耐热性等。
emc环氧塑封料成型工艺
emc环氧塑封料成型工艺一、配料混合在开始成型工艺之前，需要将所需的环氧塑封料与相应的添加剂、色母等按照规定的比例进行配料混合。
在混合过程中，应确保所有材料均匀混合，以避免生产出的产品存在缺陷。
二、模具设计模具是环氧塑封料成型的关键工具，其设计应充分考虑产品的形状、尺寸、精度等要求。
模具设计时应注重结构合理、易于脱模、便于清理等因素，以提高生产效率和产品质量。
三、注射成型将混合好的环氧塑封料加热至流动状态，然后通过注射机注入模具中。
注射成型过程中应注意控制注射压力、注射速度和注射温度等参数，以确保材料填充均匀、无气泡和流痕。
四、热处理与冷却注射成型后，需要进行热处理和冷却。
热处理可以提高材料的粘结力和耐热性，冷却则使材料定型并降低温度。
热处理和冷却的温度和时间应根据材料特性和产品要求进行设定。
五、质量检测完成成型后，应对产品进行全面的质量检测。
检测项目包括外观、尺寸、硬度、抗冲击性能、电气性能等。
对于不合格的产品应及时进行返工或报废处理，以确保产品质量符合要求。
六、包装储存合格的产品需要进行适当的包装储存，以防止受潮、污染和损伤。
包装材料应具有良好的密封性、阻隔性和抗冲击性。
储存环境应保持干燥、清洁，并定期进行质量检查和养护。
七、环境控制在EMC环氧塑封料成型过程中，环境控制至关重要。
应保持生产环境的清洁和干燥，避免灰尘和潮湿对产品质量的影响。
同时，应合理设置通风和排气设施，以降低空气中有害物质的含量。
八、EMC环氧塑封料成型工艺的安全操作1. **操作培训**：操作员需要经过严格的操作培训，了解工艺流程、设备操作和安全注意事项。
未经培训或未通过考核的操作员不得进行独立操作。
2. **遵守安全规程**：操作员必须严格遵守安全规程，包括佩戴个人防护用品、禁止吸烟和吃东西、禁止酒后操作等。
任何违反安全规程的行为都可能导致严重的安全事故。
3. **设备维护与检查**：定期对设备进行维护和检查，确保设备处于良好的工作状态。
环氧灌封料体积电阻测试方法
环氧灌封料体积电阻测试方法
1.实验器材准备
-电阻测试仪：用于测量环氧灌封料的体积电阻。
-环氧灌封样品：已经灌封的电子元件或模拟样品。
2.实验操作步骤
-将电阻测试仪连接到电源，并将测试夹具安装好。
-准备好环氧灌封样品，确保样品表面清洁无尘。
-将环氧灌封样品放置在测试夹具上，确保样品与测试夹具良好接触。
-打开电阻测试仪，设置测试参数。
通常，测试电压选择为100V或更高，可以得到更精确的测试结果。
-开始测试，等待一段时间，直到测试结果稳定。
测试时间通常为1
分钟以上。
-读取并记录测试结果。
3.结果评估
-根据测试结果，判断环氧灌封料的绝缘性能。
通常，体积电阻值越大，说明灌封材料的绝缘性能越好。
-参考标准：根据具体需求和应用，可以参考相关的行业标准或规范，比如GB/T1410-2024《固体绝缘材料体积电阻和表面电阻测量方法》。
4.注意事项
-在进行测试前，确保测试仪器的正常工作状态，并进行校准。
-在进行测试时，应避免触碰测量夹具，以免影响测试结果。
-在进行测试之前，应确保样品表面没有杂质和污垢，以保证测试结果的准确性。
-环氧灌封料的体积电阻对温度和湿度的变化敏感，因此在测试过程中要控制好环境条件。
-如果测试结果较差，需要进一步检查灌封工艺和材料的质量，以排除错误原因。
通过上述的环氧灌封料体积电阻测试方法，可以对灌封材料的绝缘性能进行评估，以确保封装材料的质量和可靠性。
在实际应用中，可以根据具体需求和标准，对测试方法进行适当修改和补充。
环氧塑封料 翘曲率要求
环氧塑封料翘曲率要求
环氧塑封料的翘曲率要求是根据具体的使用环境和应用要求而定的。
一般来说，翘曲率是指环氧塑封料在加工过程或者使用中产生的弯曲变形程度。
翘曲率的要求会受到材料的选择、温度变化、机械应力等因素的影响。
在实际应用中，环氧塑封料通常需要满足一定的翘曲率要求，以确保其在使用过程中能够保持稳定的形状和性能。
一般来说，翘曲率要求会在产品的设计和制造阶段就被确定，并且需要符合相关的行业标准和规范。
针对翘曲率的要求，通常会进行相应的测试和评估。
通过在不同温度、湿度条件下对环氧塑封料进行弯曲试验，可以得出其在不同条件下的翘曲情况，从而评估其是否符合要求。
此外，还可以通过模拟实际使用环境下的机械应力情况，来评估环氧塑封料的翘曲性能。
总的来说，环氧塑封料的翘曲率要求是根据具体的使用条件和行业标准来确定的，需要在设计、制造和测试过程中进行全面考虑和评估，以确保其性能能够满足实际需求。
环氧塑封料的测试
热板
试验设备: * 15—T注模机； * 螺旋流动性模具（EMMI标准型） * 测试温度:175 ℃
试验目的: * 评价环氧塑封料的流动特性
试验方法: a. 把螺旋流动性试验模具放进注模机中； b. 打开加热器加热模具保持在175℃±2℃； c. 注模压力为70±2kg/cm2(实效压力)，注模速度22±3 mm/s，加热 时间(包括注模时间)2min，称取适量的测 试粉末样品(保证Cull 厚度 为3±0.3mm)，迅速地注入 到加料室，使用自动状态注模； d. 读取数值。
对得到的曲线作图即可得到热膨胀系数和玻璃 化转移温度
膨胀系数和玻璃化温度（Tg）试验方法
样 片
α2
高
度
变
化
α1 Tg
温度
热膨胀系数： 表示试样的长度随温度变化的比例关系， 即温度1℃所对应的尺寸变化率。
α1：相转移温度前的线膨胀系数 α2：相转移温度后的线膨胀系数 Tg： 相转移温度
升温温度范围： 从25℃±10℃开始升温至 260℃以上（或指定温度）。
凝胶化时间试验方法
样品 热板
试验设备： * 热板(5cm厚)； * 刮刀(18mm和21mm宽)； * 匙(2g容量)；
试验目的:
* 评价环氧塑封料的固化特性
试验方法: a. 将热板加热到175℃+/-1.0℃(根据用户的要
求: 165℃+/-1.0℃)， 用600的砂纸和脱模剂 清洁热板，当温度达到175℃+/-1.0℃时,用 标准匙 挖一匙EME化合物(粉末)放在热板中 间，用刮刀(21mm宽)压样品； b. 当样品的物理性能出现从“干”到“湿”的变化时, 启动秒表，用刮刀(18mm宽)在5cm×5cm的 范围内有规律地涂敷样品 (1次/s)，当样品变 成固体时停止秒表并从热板上刮去样品； c. 记录时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弯曲强度A试验方法 弯曲模量A试验方法
压力和位移 传感器
F/Y 压力
位移
试验仪器 拉力计（万能试验机 STM-T-100BP) 绘图机（AR-6000） 游标卡尺（精度0.02mm）
试验片: 80x10x4 mm(注模)
计算方法:
弯曲强度 = 3LvP/2Wh2 弯曲模量 = Lv3/4Wh3×F/Y
低压螺旋流动长度试验方法
热板
热板
热板
试验设备: * 15—T注模机； * 螺旋流动性模具（EMMI标准型） * 测试温度:175 ℃
试验目的: * 评价环氧塑封料的流动特性
试验方法: a. 把螺旋流动性试验模具放进注模机中； b. 打开加热器加热模具保持在175℃±2℃； c. 注模压力为70±2kg/cm2(实效压力)，注模速度22±3 mm/s，加热 时间(包括注模时间)2min，称取适量的测 试粉末样品(保证Cull 厚度 为3±0.3mm)，迅速地注入 到加料室，使用自动状态注模； d. 读取数值。
凝胶化时间试验方法
样品 热板
试验设备： * 热板(5cm厚)； * 刮刀(18mm和21mm宽)； * 匙(2g容量)；
试验目的:
* 评价环氧塑封料的固化特性
试验方法: a. 将热板加热到175℃+/-1.0℃(根据用户的要
求: 165℃+/-1.0℃)， 用600的砂纸和脱模剂 清洁热板，当温度达到175℃+/-1.0℃时,用 标准匙 挖一匙EME化合物(粉末)放在热板中 间，用刮刀(21mm宽)压样品； b. 当样品的物理性能出现从“干”到“湿”的变化时, 启动秒表，用刮刀(18mm宽)在5cm×5cm的 范围内有规律地涂敷样品 (1次/s)，当样品变 成固体时停止秒表并从热板上刮去样品； c. 记录时间。
Lv : 支承跨距（mm） W : 试样宽度（mm） P : 试样破裂时的载荷（N）； H :试样高度 （mm） 。 F/Y:负载-形变曲线的直线部分的比率（N/mm2）
对得到的曲线作图即可得到热膨胀系数和玻璃 化转移温度
膨胀系数和玻璃化温度（Tg）试验方法
样 片
α2
高
度
变
化
α1 Tg
温度
热膨胀系数： 表示试样的长度随温度变化的比例关系， 即温度1℃所对应的尺寸变化率。
α1：相转移温度前的线膨胀系数 α2：相转移温度后的线膨胀系数 Tg： 相转移温度
升温温度范围： 从25℃±10℃开始升温至 260℃以上（或指定温度）。
膨胀系数和玻璃化温度（Tg）试验方法
位移传感器
样片 基板
加热炉
试验设备： TMA120/TMASS6000热性能测试仪
试验目的： 评价环氧塑封料的相转移温度以及在玻璃 化温度前后的膨胀系数。
试验方法： 将制备好的样片放置到热膨胀分析仪中，设定测 试温度的范围和升温速率。
记录仪会记录测试样片的尺寸随温度变化的曲 线。（如下图所示）
