压力变送器的原理及应用图

压力变送器的原理及应用图

压力变送器的原理及应用图1. 压力变送器的原理压力变送器是一种用于测量和转换压力参数的设备。

它的工作原理基于一种称为称为压阻效应的原理。

当外界施加压力时,压力变送器内部的感应元件(如薄膜或金属片)会发生形变。

这个形变会导致电阻器的电阻值发生变化。

通过测量电阻值的变化,可以推算出所受压力的大小。

压力变送器主要由以下几个部分组成:•感应元件:用于感应外界施加的压力。

•电阻器:作为信号的输出装置,通过测量电阻值的变化来推算压力大小。

•电路:用于将传感器输出的电阻值转换为标准信号输出。

•外壳和连接部件:用于保护和连接各个部件。

压力变送器的工作原理简单而可靠。

它被广泛应用于各个领域,如工业自动化控制、仪表仪器、空调系统、汽车制造等。

2. 压力变送器的应用图以下是一个常见的压力变送器的应用图:•输入:被测压力源•输出:标准信号或数字信号•组件:感应元件、电阻器、电路压力变送器应用图的示意图如下所示:|--------------|| 感应元件 ||--------------|||--------------|| 电阻器 ||--------------|||--------------|| 电路 ||--------------||输出信号3. 压力变送器的应用场景压力变送器广泛应用于以下场景中:1.工业生产自动化控制:压力变送器可以用于监测和调节工业生产过程中的压力,确保生产的稳定性和安全性。

2.仪表仪器:压力变送器可用于各种仪器的压力测量,如压力表、压力计等。

它可以将压力转换为电信号,方便仪表的读取和处理。

3.空调系统:压力变送器可用于空调系统中的压力调节和保护。

通过监测压力的变化,可以自动调整空调系统中的工作参数,提高系统的效率和稳定性。

4.汽车制造:压力变送器可以用于汽车制造中的压力监测和控制。

例如在制动系统中,它可以监测制动液压力的变化,提供给驾驶员相关信息,确保制动系统的安全性。

综上所述,压力变送器是一种基于压阻效应的设备,可以广泛应用于各个领域中。

压力变送器工作原理

压力变送器工作原理

压力变送器工作原理压力变送器是一种常用的工业自动化仪器,用于测量液体或者气体的压力,并将压力信号转换为标准的电信号输出。

本文将详细介绍压力变送器的工作原理。

一、压力变送器的基本构成1.1 压力传感器:用于感应被测介质的压力,并将压力转换为电信号。

1.2 信号调理电路:对传感器输出的信号进行放大、滤波、线性化等处理。

1.3 输出部份:将处理后的信号转换为标准的电信号输出,通常为4-20mA或者0-10V。

二、压力变送器的工作原理2.1 压力传感器感应压力:当被测介质施加压力时,压力传感器内部的压力敏感元件(如应变片、电容器等)会产生位移或者变化。

2.2 信号调理电路处理信号:传感器输出的微弱信号经过信号调理电路的放大、滤波等处理,使其符合标准的电信号输出要求。

2.3 输出部份输出电信号:经过处理后的信号被转换为标准的电信号输出,用于连接控制系统或者显示仪表。

三、压力变送器的工作原理3.1 压力传感器的选择:根据被测介质的性质、测量范围、工作环境等因素选择合适的压力传感器。

3.2 信号调理电路的设计:根据传感器输出信号的特点设计合适的信号调理电路,确保输出信号的准确性和稳定性。

3.3 输出部份的校准:对输出部份进行校准,确保输出的电信号符合标准要求,提高测量的准确性。

四、压力变送器的应用领域4.1 工业自动化:压力变送器广泛应用于工业自动化领域,用于监测各种液体或者气体的压力。

4.2 石油化工:在石油化工生产过程中,压力变送器用于监测管道压力、储罐压力等参数。

4.3 汽车创造:汽车创造过程中需要对发动机油压、制动系统压力等进行监测,压力变送器可以实现这些测量。

五、压力变送器的发展趋势5.1 远程监测:随着物联网技术的发展,压力变送器将更多应用于远程监测和控制领域。

5.2 智能化:压力变送器将逐渐实现智能化,具备自动校准、故障诊断等功能。

5.3 多参数测量:未来压力变送器可能会实现多参数(如温度、流量等)的同时测量,提高测量的全面性和准确性。

压力变送器的作用和工作原理

压力变送器的作用和工作原理

压力变送器的作用和工作原理压力变送器是一种常见的工业自动化仪表,广泛应用于各个行业,起到了重要的作用。

它可以将被测介质的压力转换成标准信号,通过电气或电子系统进行处理和传输。

下面将从作用和工作原理两个方面来介绍压力变送器。

一、压力变送器的作用1. 测量和监控压力:压力变送器的主要作用是测量和监控压力。

在工业生产中,许多过程都需要对压力进行控制和监测,以确保生产的安全和稳定。

压力变送器可以将被测介质的压力转换为电信号,通过显示仪表或控制系统进行实时监测和控制。

2. 传输和转换信号:压力变送器可以将被测介质的压力信号转换为标准信号,如4-20mA电流信号或0-10V电压信号。

这些标准信号可以方便地进行传输和处理,使得压力数据能够被其他仪表或系统接收和处理。

二、压力变送器的工作原理压力变送器的工作原理基于压力的力学性质和电气原理。

下面以常见的压阻式压力变送器为例,介绍其工作原理。

1. 压阻式压力变送器的结构:压阻式压力变送器主要由感应元件和电路模块组成。

感应元件通常采用金属薄膜应变片或硅片,它们具有压力敏感性,能够随着被测介质的压力变化而发生形变。

电路模块负责将感应元件的形变转换为电信号。

2. 压力的测量原理:当被测介质施加压力时,感应元件会发生形变。

在压阻式压力变送器中,感应元件通常是一片金属薄膜应变片。

当介质压力作用在应变片上时,应变片会发生弯曲或拉伸,导致电阻值发生变化。

通过测量电阻值的变化,可以获得被测介质的压力信息。

3. 电信号的转换和传输:通过电路模块,将感应元件的电阻变化转换为标准信号。

常见的转换方式是将电阻变化转换为电流信号或电压信号。

转换后的信号可以方便地被其他仪表或系统接收和处理。

总结:压力变送器是一种重要的工业自动化仪表,具有测量和监控压力、传输和转换信号的作用。

其工作原理基于压力的力学性质和电气原理,通过感应元件和电路模块将被测介质的压力转换为电信号进行传输和处理。

压力变送器的应用广泛,为各个行业的生产过程提供了重要的支持和保障。

压力变送器的原理和分类

压力变送器的原理和分类

压力变送器的原理和分类压力变送器是一种常用于工业自动化控制系统中的传感器设备,它能够将压力信号转换为标准的电信号输出,以实现对压力参数的测量、监测和控制。

本文将介绍压力变送器的基本原理和常见的分类。

一、压力变送器的原理1. 压力传感器原理压力传感器是压力变送器的核心部件,它通过感受被测介质的压力信号,将压力转换为电信号输出。

常见的压力传感器原理有压阻式、电容式和电感式等。

2. 传感器与变送器的结合传感器检测到的压力信号需要经过处理后才能输出为标准的电信号,以便与控制系统进行通信。

变送器的作用就是将传感器采集到的压力信号进行放大、线性化和隔离等处理,最终输出为标准的电信号。

二、压力变送器的分类根据测量原理和结构特点,压力变送器可分为以下几类:1. 压阻式压力变送器压阻式压力变送器采用特殊的压阻元件,当被测介质的压力作用于压阻元件时,其电阻值发生变化,通过对电阻值进行测量和处理,转换为相应的电信号。

它具有简单、可靠、价格较低等特点,广泛应用于工业控制和仪表领域中。

2. 容式压力变送器容式压力变送器采用能够随压力变化而发生形变的柔性膜片或隔膜作为感应元件,通过测量膜片或隔膜的形变程度来间接测量压力。

它具有高精度、高稳定性、抗冲击性好等特点,广泛应用于流量、液位等精密测量领域。

3. 振动式压力变送器振动式压力变送器利用悬挂在晶体上的微小质量块,并通过质量块在介质压力作用下发生的微小振动来检测压力变化。

它具有响应速度快、可测低压、不易受介质性质和温度影响等特点,广泛应用于石油、化工等工业领域。

4. 电容式压力变送器电容式压力变送器利用被测介质的压力改变感应电容器之间的电容值发生变化,通过测量电容值来间接测量压力。

它具有高精度、高稳定性、抗干扰能力强等特点,广泛应用于医疗、航空航天等领域。

5. 压电式压力变送器压电式压力变送器利用压电材料的压力感应特性,将被测介质的压力转换为相应的电荷输出或电压输出。

它具有体积小、抗振、可靠性高等特点,广泛应用于汽车、航空等领域。

压力变送器用途

压力变送器用途

压力变送器用途以压力变送器用途为主题,本文将从什么是压力变送器、压力变送器的工作原理、压力变送器的应用场景等方面,为大家介绍压力变送器的用途。

一、什么是压力变送器压力变送器是一种用于测量流体压力的传感器。

它可以将被测介质的压力信号转换成标准电信号输出,以便进行测量、显示、记录、调节和控制等操作。

通常情况下,压力变送器被广泛应用于工业自动化控制领域。

二、压力变送器的工作原理压力变送器的工作原理是将测量的压力信号转换为标准电信号输出。

在变送器内部,有一块弹性元件(例如弹簧、膜片或压力传感器等),当被测介质的压力作用于弹性元件时,弹性元件会发生形变,然后被固定在弹性元件上的电阻应变片会随之形变,从而改变电阻值。

这个变化的电阻值经过电路处理后,就可以被转换为标准电信号输出。

根据不同的变送器种类,其输出信号可以是电压信号(例如0~5V、1~5V、0~10V等)、电流信号(例如4~20mA、0~20mA 等)或数字信号(例如MODBUS、RS485等)。

三、压力变送器的应用场景1. 工业自动化控制压力变送器被广泛应用于各种工业自动化控制系统中。

例如,在化工、石油、制药、航空航天等行业中,压力变送器可以用来测量各种液体和气体的压力值,以便进行数据采集、监测、报警和自动控制等操作。

2. 智能建筑控制在智能建筑控制系统中,压力变送器可以用来测量水、气等介质的压力值,以便进行智能控制。

例如,压力变送器可以用于测量供水管道的压力,以便实现供水系统的自动控制,同时还可以监测供水系统的运行状态,及时发现问题并进行处理。

3. 环境监测压力变送器还可以用于环境监测领域。

例如,在地下采空区治理中,压力变送器可以用来测量地下水位的变化,以便进行数据采集、监测和控制等操作,进而实现地下采空区的治理和利用。

4. 汽车制造在汽车制造领域,压力变送器可以被用来测量汽车发动机的压力值,以便进行数据采集、监测和控制等操作。

这不仅可以提高汽车发动机的性能和效率,还可以减少能源的浪费,降低汽车的排放量。

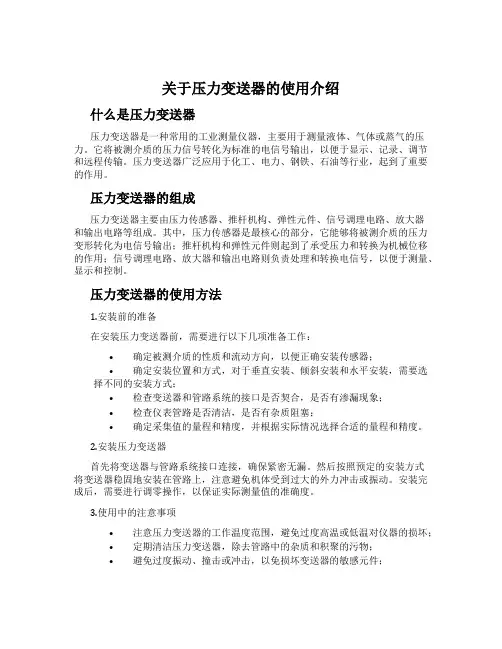

关于压力变送器的使用介绍

关于压力变送器的使用介绍

关于压力变送器的使用介绍什么是压力变送器压力变送器是一种常用的工业测量仪器,主要用于测量液体、气体或蒸气的压力。

它将被测介质的压力信号转化为标准的电信号输出,以便于显示、记录、调节和远程传输。

压力变送器广泛应用于化工、电力、钢铁、石油等行业,起到了重要的作用。

压力变送器的组成压力变送器主要由压力传感器、推杆机构、弹性元件、信号调理电路、放大器和输出电路等组成。

其中,压力传感器是最核心的部分,它能够将被测介质的压力变形转化为电信号输出;推杆机构和弹性元件则起到了承受压力和转换为机械位移的作用;信号调理电路、放大器和输出电路则负责处理和转换电信号,以便于测量、显示和控制。

压力变送器的使用方法1.安装前的准备在安装压力变送器前,需要进行以下几项准备工作:•确定被测介质的性质和流动方向,以便正确安装传感器;•确定安装位置和方式,对于垂直安装、倾斜安装和水平安装,需要选择不同的安装方式;•检查变送器和管路系统的接口是否契合,是否有渗漏现象;•检查仪表管路是否清洁,是否有杂质阻塞;•确定采集值的量程和精度,并根据实际情况选择合适的量程和精度。

2.安装压力变送器首先将变送器与管路系统接口连接,确保紧密无漏。

然后按照预定的安装方式将变送器稳固地安装在管路上,注意避免机体受到过大的外力冲击或振动。

安装完成后,需要进行调零操作,以保证实际测量值的准确度。

3.使用中的注意事项•注意压力变送器的工作温度范围,避免过度高温或低温对仪器的损坏;•定期清洁压力变送器,除去管路中的杂质和积聚的污物;•避免过度振动、撞击或冲击,以免损坏变送器的敏感元件;•如果长时间不使用,建议将压力变送器从系统中拆卸下来,存放在干燥、通风的地方。

压力变送器的特点和优势与传统的压力测量方式相比,压力变送器具有以下几个显著的优势:•测量范围广泛,能够测量多种液体、气体或蒸气;•测量准确度高,能够精确地测量压力值,并将其转化为标准的电信号输出;•精度和重复性好,能够保证在长期使用中的稳定性和精度;•适应性强,能够适应多种复杂环境和条件下的测量要求;•具有较长的使用寿命和可靠性,能够满足长期工业生产的需要。

压力变送器的原理和分类

压力变送器的原理和分类

压力变送器的原理和分类1. 压力变送器的原理压力变送器是一种用于测量、变换和传递压力信号的装置。

它利用一种传感元件,将被测压力转换为与压力成正比的电信号或气动信号。

主要原理包括弹簧变形原理、压力传感元件原理以及电气信号转换原理。

1.1 弹簧变形原理压力变送器中常用的弹簧原理是指通过受力后的弹性形变,将被测压力转换为推动位移或转动,从而产生输出信号。

它采用了恒力弹簧或恒位移弹簧,在压力作用下发生变形,从而产生变量输出。

1.2 压力传感元件原理压力传感元件是压力变送器的核心部件,常见的有电阻应变式压力传感器和膜片式压力传感器。

电阻应变式压力传感器利用应变电阻的改变来检测压力变化,膜片式压力传感器则利用薄膜受力变形来测量压力。

1.3 电气信号转换原理压力变送器将压力信号转换为电信号的过程称为电气信号转换。

常见的转换方式有电阻变化、电容变化以及电压输出等。

根据具体应用,可以选择相应的信号转换原理。

2. 压力变送器的分类压力变送器根据不同的工作原理、测量范围和应用场合,被分为多种分类。

下面将介绍常见的压力变送器分类。

2.1 绝对压力变送器绝对压力变送器能够测量相对于真空压力零点的绝对压力,常见的应用领域包括高海拔地区气压测量、空气质量检测等。

2.2 相对压力变送器相对压力变送器测量的是相对于大气压力的压力值。

它通常用于气体压力、液体压力等的测量。

2.3 差压变送器差压变送器能够测量两个系统之间的压力差值,常见的应用场景包括压力过滤检测、流体泵测压等。

2.4 电容式压力变送器电容式压力变送器利用电容的变化来测量压力。

它具有灵敏度高、响应速度快等优点,广泛应用于工业自动化控制领域。

2.5 振动式压力变送器振动式压力变送器利用振动频率的变化来测量压力,适用于高温、高粘度液体的测量,如油井压力、炼油压力等。

2.6 数字式压力变送器数字式压力变送器通过内部的处理单元将模拟信号转换为数字信号,具有高精度、抗干扰能力强等特点,广泛应用于工业控制系统中。

压力变送器分类介绍

压力变送器分类介绍

压力变送器分类介绍压力变送器是一种常用的工业测量仪表,用于将被测压力转换为标准信号输出,通常为电流信号(如4-20mA)或电压信号(如0-5V)。

根据不同的工作原理和结构特点,压力变送器可以分为多种不同的分类。

以下将介绍常见的几种压力变送器分类。

1.基于应变片原理的压力变送器:基于应变片原理的压力变送器是一种使用金属应变片的变送器。

当外部压力作用在应变片上时,应变片产生应变,应变产生的电阻变化通过电路传感进行放大,并转换为标准电信号输出。

这种压力变送器具有高精度、高稳定性和良好的线性特性,广泛应用于高精度压力测量。

2.基于薄膜片原理的压力变送器:基于薄膜片原理的压力变送器使用金属或陶瓷薄膜片作为敏感元件。

当外部压力作用在薄膜片上时,薄膜片发生形变,使电阻发生改变,并通过电路传感进行放大,转换为标准电信号输出。

这种压力变送器结构简单,体积小巧,适用于需要小尺寸和轻量化的应用场合。

3.基于压电元件原理的压力变送器:基于压电元件原理的压力变送器使用压电材料作为敏感元件。

当外部压力作用在压电材料上时,压电材料发生压电效应,产生电荷或电压信号。

这种压力变送器具有快速响应、高频测量、高温稳定性等优点,常用于动态压力测量和特殊环境测量。

4.基于电容原理的压力变送器:基于电容原理的压力变送器使用电容传感器测量被测介质的压力。

当外部压力作用在电容传感器上时,电容的值发生变化,并经过信号处理电路转换为标准电信号输出。

这种压力变送器具有高精度、高灵敏度、低功耗等优点,广泛应用于精密测量和自动控制领域。

以上是常见的四种压力变送器分类,每种类型的压力变送器都有其特点和适用范围。

在选择压力变送器时,需要根据具体的测量要求和工作环境来确定最合适的类型。

此外,还需考虑价格、可靠性、维护要求等因素,以确保选择到最适合的压力变送器。

压力变送器的种类 压力变送器常见问题解决方法

压力变送器的种类 压力变送器常见问题解决方法

压力变送器的种类压力变送器常见问题解决方法压力变送器是一种将压力转换成气动信号或电动信号进行掌控和远传的设备。

它能将测压元件传感器感受到的气体、液体等物理压力参数变化成标准的电信号(如4~20mADC等),以供应指示报警仪、记录仪、调整器等二次仪表进行测量、指示和过程调整。

基本介绍压力变送器是工业实践中为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等浩繁行业。

压力变送器有电动式和气动式两大类。

电动式的统一输出信号为0~10mA、4~20mA或1~5V等直流电信号。

气动式的统一输出信号为20~100Pa的气体压力。

压力变送器按不同的转换原理可分为力(力矩)平衡式、电容式、电感式、应变式和频率式等,下面简单介绍几种压力(差压)变送器的原理、结构、使用、检修和校验等学问。

压力变送器的紧要作用把压力信号传到电子设备,进而在计算机显示压力其原理大致是:将水压这种压力的力学信号变化成电流(4—20mA)这样的电子信号压力和电压或电流大小成线性关系,一般是正比关系。

所以,变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室,低压室压力接受大气压或真空,作用在元(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。

压力变送器是由测量膜片与两侧绝缘片上的电极各构成一个电容器。

当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节。

压力变送器是一种用于测量工艺管道或罐体中气体、液体或蒸汽等液位的压力差,并将通过数据的转换、开方将测量的差压值转换成电流信号输出。

在日常的操作使用当中,总是避开不了会显现这样那样的故障情况。

面对压力变送器的故障现象,我们该如何解决呢。

(1)调查法:回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维护和修理。

压力变送器的原理和分类

压力变送器的原理和分类

压力变送器的原理和分类压力变送器是一种常见的工业自动化仪表,用于测量介质中的压力,并将其转换为标准的电信号输出。

本文将介绍压力变送器的工作原理以及常见的分类。

一、压力变送器的工作原理压力变送器主要由压力传感器和信号转换电路组成。

其工作原理简单来说,当介质中存在压力时,压力传感器会感受到压力的变化,并将其转换成电信号。

信号转换电路进一步处理这个电信号,将其转换成标准的电流信号(例如4-20mA)或电压信号(例如0-10V),用于传输或控制。

常见的压力传感器有压阻式、压电式、静电式、压差式等。

其中,压阻式传感器是最常见的一种。

它由电阻片和变形片组成,当受到外界压力作用时,变形片会变形,导致电阻值的变化。

压力变送器会内置一个称为“桥式电路”的电路,用来测量电阻值的变化,并将其转换成标准的电信号输出。

二、压力变送器的分类根据测量压力的范围和应用领域的不同,压力变送器可以分为多种类型。

1. 绝对压力变送器(Absolute Pressure Transmitter)绝对压力变送器主要用于测量相对于真空的绝对压力。

例如,用于测量大气压力,通过将其设置为参考点,可以测量其他压力相对于大气压力的变化。

2. 相对压力变送器(Gauge Pressure Transmitter)相对压力变送器用于测量相对于环境压力的压力变化。

例如,工业生产中常见的管道压力测量,相对压力变送器可以将管内介质的压力转换为电信号输出。

3. 差压变送器(Differential Pressure Transmitter)差压变送器用于测量两个不同位置之间的压力差异。

常见的应用包括流量计算、过滤器堵塞检测等。

差压变送器通常具有两个输入端口,分别与两个测量点相连,并将压力差转换为电信号输出。

4. 绝对差压变送器(Absolute Differential Pressure Transmitter)绝对差压变送器也是一种用于测量压力差的变送器,但它测量的是绝对压力差,即考虑了大气压力的影响。

压力变送器的类型

压力变送器的类型

压力变送器的类型
压力变送器的类型有许多种类,下面是一些常见的类型:
1. 电阻式压力变送器:利用电阻应变效应来测量压力的变化,常见的类型有金属薄膜压力变送器和硅压阻式压力传感器。

2. 容积式压力变送器:利用压力将其传感元件中的容积改变来测量压力的变化,常见的类型有波纹管式压力变送器和弹性元件式压力变送器。

3. 振动式压力变送器:利用压力的变化使振动频率或振动振幅发生变化来测量压力的变化,常见的类型有陶瓷谐振式压力传感器和石英晶体式压力传感器。

4. 光纤式压力变送器:利用光纤传感技术来测量压力的变化,通过光纤的弯曲或拉伸程度来检测压力的大小。

5. 压电式压力变送器:利用压电效应将压力转化为电荷来测量压力的变化,常见的类型有石英压电式压力传感器和聚合物压电式压力传感器。

这些类型的压力变送器在不同的应用场景中有各自的优势和适用性,具体选择哪种类型的压力变送器取决于具体的使用要求和环境条件。

压力变送器的原理及应用

压力变送器的原理及应用

压力变送器的原理及应用
压力变送器原理及应用
一、压力变送器原理
1、定义:压力变送器是一种传感器,可以用于测量和控制工业装置中
压力变化的大小,通常以数字的形式表示。

2、工作原理:压力变送器的工作原理主要是利用传感元件来响应压力
的变化,在被测压力的变化范围内,令变送器的传感元件发生同比例
的微小变化。

由于该变化是微小的,需要用电子器件来将其进行放大。

最后,一个处理器将放大信号转换成可以传送和显示的信号,从而对
压力变化进行测量。

3、增大变送器的范围:可以使用放大器,进行变送器的范围。

例如,
通过添加放大器,可以在较小的压力变化范围内测量出更大范围的压
力变化。

二、压力变送器应用
1、工业应用:由于压力变送器可以精确测量压力,因此在工业生产过
程中,应用压力变送器可以实现多种过程控制,比如流量控制,压力
控制,温度控制,液位控制等。

2、实验室应用:压力变送器在实验室可以用来测量各种不同的压力。

比如,可以用来测量气体的压力变化,以及液体的压力变化。

3、医疗应用:压力变送器可以用来测量人体内某些器官的压力变化,比如心脏,肺,腹部等,以及检测血压变化。

4、航空宇航应用:压力变送器也可以用于测量航空宇航中的性能,其中最常用的是测量燃油系统和气动系统的压力变化,以确保安全飞行状态。

5、科学研究应用:压力变送器也可以用于科学实验中,比如测量太阳能压力,地球重力等,以帮助科学家建立精确的理论模型。

压力变送器的工作原理

压力变送器的工作原理

压力变送器的工作原理压力变送器是一种广泛应用于工业控制领域的仪器,它能够将被测物体的压力信号转换为标准的电信号输出。

本文将介绍压力变送器的工作原理和相关的技术参数。

一、压力变送器的结构压力变送器主要由感应元件、信号处理电路和输出电路三部分组成。

感应元件通常采用压阻式传感器或压电式传感器,用于对压力信号进行感应和转换。

压阻式传感器是通过将变化的压力作用在感应膜片上,从而导致电阻的变化,来实现压力信号的转换。

而压电式传感器则是利用压电晶体在受力时产生电荷,从而产生电压信号。

信号处理电路主要用于对感应元件输出的压力信号进行放大、滤波和线性化处理,以确保输出的电信号符合工业控制的要求。

同时,信号处理电路还可根据需要进行温度补偿和故障诊断等功能。

输出电路将经过处理的信号转换为标准的电信号输出,通常为4-20mA的电流信号,也可选择0-5V、0-10V等电压信号输出。

输出电路还需提供对其它仪器设备的二次输入的保护功能,以避免对其它设备的损坏。

二、压力变送器的工作原理可分为以下几个步骤:1. 压力传感:被测介质的压力作用在感应元件上,产生应变或电荷。

2. 信号转换:感应元件将应变或电荷转换为电信号。

3. 信号放大:信号处理电路对电信号进行放大,增强其灵敏度和稳定性。

4. 信号调理:信号处理电路对电信号进行滤波、线性化和温度补偿等处理,以获得准确可靠的输出信号。

5. 信号输出:输出电路将处理后的信号转换为标准的电信号输出。

常见的输出形式为4-20mA电流信号或0-10V电压信号。

三、压力变送器的技术参数在选择和应用压力变送器时,需要了解和考虑一些重要的技术参数,包括量程范围、准确度、稳定性、响应时间、耐压能力等。

1. 量程范围:压力变送器所能测量的最大和最小压力范围,通常以单位为MPa或bar表示。

2. 准确度:压力变送器输出信号与被测压力的实际值之间的偏差,一般以百分比或绝对值来表示。

3. 稳定性:压力变送器长期稳定工作的能力,包括零点稳定性和满刻度稳定性。

压力变送器:压力变送器与压力表的区别

压力变送器:压力变送器与压力表的区别

压力变送器:压力变送器与压力表的区别压力变送器的定义压力变送器是一种用于测量、变换和传递压力信号的装置。

它主要将压力的物理量转换为电信号输出,供控制系统、检测系统等实时监测和反馈。

压力表的定义压力表是一种用于测量压力的仪器,它可以通过压力传感器或者压力感受元件感测介质(如气体或液体)的压力,在刻度盘上显示对应的压力值。

压力变送器与压力表的区别虽然压力变送器和压力表都是用于测量压力的装置,但它们还是存在一些差异。

量程范围压力表的量程范围一般比较窄,一般在10MPa以内。

而压力变送器的量程范围相对比较广,一般可以达到100MPa以上。

精度压力表的精度一般为0.5%左右。

而压力变送器的精度短期内甚至可以达到0.1%以下,长期精度也能稳定在0.2%以内。

输出信号压力表的输出信号一般只能是机械的刻度值。

而压力变送器可以将压力的物理量转换成电信号输出,方便于控制系统或检测系统进行实时监测和反馈。

操作环境压力表一般只能在静态环境下进行测量,而且可能会受到环境温度变化、震动等因素的影响,从而影响测量精度。

而压力变送器不仅能在静态环境下进行测量,而且可以在恶劣的工作环境中工作,如高温、高压、强腐蚀和振动等环境中正常工作。

安装方式压力表一般需要通过螺纹、法兰等固定方法安装在被测量的系统中。

而压力变送器可以直接安装在被测量系统的管道、容器、泵等设备上,方便安装和更换。

总结压力变送器和压力表虽然都是用于测量压力的装置,但是它们在量程范围、精度、输出信号、操作环境和安装方式等方面存在一些差异。

因此,在选择使用哪一种装置时,需要根据实际需要来进行选择。

如果需要实时监测和反馈,而且工作环境恶劣,那么压力变送器可能更适合;如果仅需要工作在静态环境下进行测量,那么压力表可能更为合适。

压力变送器工作原理

压力变送器工作原理

压力变送器工作原理压力变送器是一种常用的工业自动化仪表,用于测量和转换压力信号。

它将被测压力转换成标准的电气信号输出,以便于监测、控制和记录压力变化。

1. 压力变送器的基本组成压力变送器由以下几个主要组成部分构成:- 压力感应器:用于感知被测介质的压力变化,并将其转换成机械变形。

- 机械传动装置:将压力感应器的机械变形转换成线性运动。

- 变送器电路:将机械运动转换成电信号,并进行放大、线性化和温度补偿。

- 输出电路:将变送器电路输出的电信号转换成标准的电流信号(如4-20mA)或电压信号(如0-10V)。

2. 压力变送器的工作原理当被测介质施加压力时,压力感应器会受到力的作用而产生机械变形。

这种机械变形可以通过机械传动装置转换成线性运动,进而影响变送器电路中的传感器元件。

变送器电路中的传感器元件(如电阻、电容或半导体)会随着机械运动的变化而发生相应的电学变化。

这种电学变化经过放大、线性化和温度补偿等处理后,最终转换成标准的电流信号或电压信号。

3. 压力变送器的特点和优势压力变送器具有以下几个特点和优势:- 转换精度高:通过精确的机械传动和电路处理,能够实现高精度的压力转换。

- 线性度好:经过线性化处理后,输出信号与被测压力之间呈线性关系,方便后续的数据处理和分析。

- 温度补偿:通过温度补偿电路,能够在不同温度下保持较好的稳定性和准确性。

- 抗干扰能力强:采用抗干扰电路设计,能够有效抵抗外界电磁干扰和振动干扰。

- 耐用性好:采用高质量的材料和工艺,能够在恶劣的工作环境下长时间稳定工作。

4. 压力变送器的应用领域压力变送器广泛应用于各个工业领域,包括但不限于以下几个方面:- 工业自动化控制:用于监测和控制各种工业过程中的压力变化,如液位控制、流量控制等。

- 石油化工:用于监测和控制石油、天然气等介质的压力变化,以确保生产过程的安全和稳定。

- 电力行业:用于监测和控制发电设备、输电线路等的压力变化,以保证电力系统的正常运行。

压力变送器

压力变送器

压力变送器压力变送器(pressuretransmitter)是指以输出为标准信号的压力传感器,是一种接受压力变量按比例转换为标准输出信号的仪表。

它能将测压元件传感器感受到的气体、液体等物理压力参数变化成标准的电信号(如4~20mADC等),以供应指示报警仪、记录仪、调整器等二次仪表进行测量、指示和过程调整。

目录进展趋势进展历史使用说明安装说明选型规定重要性能工作原理基本介绍进展趋势当今世界各国压力变送器的讨论领域非常广泛,几乎渗透到了各个行业,但归纳起来重要有以下几个趋势:1、智能化:由于集成化的显现,在集成电路中可添加一些微处理器,使得变送器具有自动补偿、通讯、自诊断、逻辑判定等功能。

2、集成化:压力变送器已经越来越多的与其它测量用变送器集成以形成测量和掌控系统。

集成系统在过程掌控和工厂自动化中可提高操作速度和效率。

3、小型化:市场对小型压力变送器的需求越来越大,这种小型变送器可以工作在极端恶劣的环境下,并且只需要很少的保养和维护,对四周的环境影响也很小,可以放置在人体的各个紧要器官中收集资料,不影响人的正常生活。

4、标准化:变送器的设计与制造已经形成了肯定的行业标准。

5、广泛化:压力变送器的另一个进展趋势是正从机械行业向其它领域扩展,例如:汽车元件、医疗仪器和能源环境掌控系统。

进展历史压力变送器是很多工业设备中用以掌控工业过程和压力变化的紧要原件。

压力变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后将压力信号变化成4~20mADC信号输出。

压力变送器分电容式压力变送器和扩散硅压力变送器,陶瓷压力变送器,应变式压力变送器等。

压力变送器是直接与被测介质相接触的现场仪表,常常在高温低温腐蚀振动冲击等环境中工作。

在石油、化工、电力、钢铁、轻工等行业的压力测量及现场掌控中应用特别广泛。

压力变送器的进展大体经过了四个阶段:1、早期压力变送器采纳大位移式工作原理,如曾大量生产的水银浮子式差压计及膜盒式差压变送器,这些变送器精度低且笨重。

压力变送器的作用原理的区别

压力变送器的作用原理的区别

压力变送器的作用原理的区别
压力变送器是一种将压力信号转换为电信号的设备,广泛应用于工业过程控制和自动化领域。

压力变送器的作用原理通常可以分为以下几种:
- 应变片式压力变送器:这种压力变送器利用应变片作为敏感元件,将压力信号转换为电阻变化。

应变片通常是由金属材料制成的薄片,当受到压力作用时,其电阻会发生变化。

通过测量电阻变化,可以得到压力信号的大小。

- 压电式压力变送器:这种压力变送器利用压电材料作为敏感元件,将压力信号转换为电信号。

压电材料在受到压力作用时会产生电荷,通过测量电荷的大小,可以得到压力信号的大小。

- 电容式压力变送器:这种压力变送器利用电容作为敏感元件,将压力信号转换为电信号。

电容的大小与极板之间的距离有关,当极板之间的距离发生变化时,电容也会发生变化。

通过测量电容的变化,可以得到压力信号的大小。

- 电感式压力变送器:这种压力变送器利用电感作为敏感元件,将压力信号转换为电信号。

电感的大小与线圈的匝数和面积有关,当线圈的匝数和面积发生变化时,电感也会发生变化。

通过测量电感的变化,可以得到压力信号的大小。

不同类型的压力变送器具有不同的特点和应用场合。

应变片式压力变送器具有精度高、稳定性好、测量范围广等优点,但需要外部电源供电;压电式压力变送器具有体积小、重量轻、响应速度快等优点,但输出信号较小;电容式压力变送器具有精度高、稳定性好、测量范围广等优点,但需要外部电源供电;电感式压力变送器具有体积小、重量轻、响应速度快等优点,但输出信号较小。

压力变送器工作原理

压力变送器工作原理

压力变送器工作原理压力变送器是一种常用的工业仪表,用于测量液体、气体等介质的压力,并将压力信号转换为标准信号输出。

压力变送器工作原理是通过受力件感受介质的压力,然后通过电路将压力信号转换为电信号输出。

本文将从压力变送器的工作原理、结构组成、工作过程、应用范围和维护保养等方面进行详细介绍。

一、压力变送器的工作原理1.1 压力传感器感受压力:压力变送器的核心部件是压力传感器,它通过受力件感受介质的压力。

1.2 信号转换电路:压力传感器感受到的压力信号通过信号转换电路转换为标准信号输出。

1.3 输出信号:转换后的信号可以是摹拟信号,也可以是数字信号,通常是4-20mA电流信号或者0-10V电压信号。

二、压力变送器的结构组成2.1 受力件:受力件通常采用金属弹性元件或者硅压阻传感器,能够受到介质的压力。

2.2 信号转换电路:包括放大电路、滤波电路、AD转换电路等,用于将压力信号转换为标准信号。

2.3 输出端口:将转换后的信号输出到控制系统或者显示仪表。

三、压力变送器的工作过程3.1 压力传感器感受介质的压力,并将压力信号传递给信号转换电路。

3.2 信号转换电路将压力信号转换为标准信号输出,通常是4-20mA电流信号或者0-10V电压信号。

3.3 输出信号被传输到控制系统或者显示仪表,实现对介质压力的监测和控制。

四、压力变送器的应用范围4.1 工业自动化领域:压力变送器广泛应用于石油化工、电力、冶金、制药等行业的压力监测和控制。

4.2 水处理领域:压力变送器可用于水泵、水箱等设备的压力监测和控制。

4.3 空调制冷领域:压力变送器可用于空调制冷系统的压力监测和控制,确保系统正常运行。

五、压力变送器的维护保养5.1 定期校准:压力变送器需要定期进行校准,确保输出信号的准确性。

5.2 清洁保养:定期清洁压力变送器的外部和内部零部件,防止灰尘和杂质影响其正常工作。

5.3 检查防护措施:检查压力变送器的防护措施是否完好,确保其在恶劣环境下的可靠性和稳定性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

二、压力变送器分类:
按性质分类 1、电动式压力变送器: 输出信号(4~20)mA或(0~10)mA, (1~5)V 直流电流信号,负载一般250Ω。 2、气动式压力变送器: 统一输出信号(20~100)kPa的气体压力

按用途分类 1、正压:输入压力为正压力 2、负压:输入压力为负压力 3、差压:变送器输入端两个压力接头在 变送器内形成差压。 4、绝压:变送器输入为绝对压力。 正压、负压、差压、绝压的分析定义见 规程28-29页。

5、在表格回程误差栏选一最大值除以满量 程乘以100%为检定后回程误差的准确度 回程误差准确度= ΔPmax×100 %/量程 = ΔPmax×100 %/16 = % 6、其它检定项目是否满足要求以规程数据 为准判断。 例:一差压变送器准确度等级为0.5级,量 程(0~6)kPa,示值检定如下表

标准压 力点 (kPa) 0
输出 理论值 (mA) 4.000
被检上 行程 输出值 (mA) 4.003
被检回程 输出值 (mA) 4.007
平均值 (mA) 4.005
基本误 差 (mA) 0.007
回程误差 (mA) 0.004
1
2 3 4 5 6
6.667
9.333 12.000 14.667 17.334 20.000
谢谢大家!

要求-4kPa时输出20mA,+4kPa时输出 4mA。注:()表示绝对值
则斜率b=16mA/8kPa=2mA/kPa或 8mA/4kPa=2mA /kPa 当(-4kPa)时=(-4kPa)×斜率+12 mA=20mA



(-3kPa)时=(-3kPa)×斜率+12 mA=18mA
0
20
7.2
40
10.4
60
13.6
80
16.8
20.0 100




如果输出为(0~10)mA,则a为0 mA代入计算。 2、特殊情况下计算各压力点对应电流关系: (1)、在大气压为零的表压,要求变送器零压时 输出20mA电流,满量程上限输出4mA。 则 中间点各点电流值,20mA-(某点压力×斜率) 例:压力量程为(0~6)MPa的压力变送器,要 求0MPa时输出电流为20 mA,要求6MPa时输出 电流为4 mA 那么 斜率 b=16/6=2.6667mA/MPa
பைடு நூலகம்
五、变送器的允许误差 (基本允许误差)


铭牌上给出准确度等级为0.1级,则
变送器允许误差=满量程电流×准确度等级/100 =16 ×0.1/100 =0.016mA

说明该变器器检定点的电流输出值不能超过 ±0.016mA。
例:上例要求负压(下限)为4mA,正压 (上限)为20mA





则:0压力时输出为20mA 6MPa时输出为4mA 1MPa =20mA-(1MPa×2.6667)=17.333mA 2MPa=20mA-(2MPa×2.6667)=14.667 mA 3MPa=20mA-(3MPa×2.6667)=12.000 mA 4MPa=20mA-(4MPa×2.6667)=9.333 mA 5MPa=20mA-(5MPa×2.6667)=6.667mA
0.069 0.022 0.009 0.053 0.001
斜率:b=16/6=2.6667 根据 I=a+bx 求出各点理论电流值 检定后的示值误差的 %=0.117/16×100%=0.73% 检定后的回程误差的 %= 0.117/16×100%=0.73% 符合1.0级。

压力变送器
一、压力变送器的定义 二、压力变送器的分类 三、压力变送器的组成 四、压力变送器的检定
一、压力变送器的定义:



变送器:是把一种量转换(变换)成另一种量(电 量)并送到所需设备的仪器。 如常用的温度变送器是把温度量转换成电量。 压力变送器:是把压力量变换为电流或电压送到所 需设备。 所以规程描述为压力变送器是将压力变量转换为可 传送统一输出信号的仪表,而且输出信号与压力变 量之间有一给定的连续函数关系,通常为线性函数
6.595
9.285 11.982 14.563 17.294 19.992
6.575
9.216 11.960 14.554 17.241 19.991
6.585
9.250 11.971 14.559 17.268 19.992
0.092
0.117 0.04 0.113 0.093 0.009
0.020


例如:一压力变送器输入压力(0~100)kPa,输出(4~20)mA, 准确度等级0.1级 解:先求出斜率
b 量程电流 量程压力 20 - 4 100 0.16mA/kPa
检定时分成六点:0、20、40、60、80、100kPa 则: 标准压力值 (kPa) 输出理论值 (mA) 4 变送器输出上 行程值(mA) 变送器输出下 行程值(mA) 变送器输出 平均值(mA)
斜率同上 b=16mA/8kPa=2mA/kPa 零压为8mA+4mA=12mA。注:()表示绝对值
(-4kPa)= 12mA-((-4kPa)×斜率)=4mA (-3kPa)=12mA-((-3kPa)×斜率)=6mA (-2kPa)=12mA-((-2kPa)×斜率)=8mA (-1kPa)=12mA-((-1kPa)×斜率)=10mA 1kPa=12mA+(1kPa×斜率)=14mA 2kPa=12mA+(2kPa×斜率)=16mA 3kPa=12mA+(3kPa×斜率)=18mA 4kPa=12mA+(4kPa×斜率)=20mA

三、压力变送器的组成
1、输入端压力接口 2、压力传感器(转换器 压力/电信号) 3、电信号放大器 4、零位、满量程调整 5、电压/电流转换 6、外接电源和输出

四、压力变送器的检定
(一)、变送器的接线方式


1、二线制接法
mA
Rf
1Ω
24V

压力入口
压力入口
检定变送器的接线

2、三线制接法

压力入口
检定变送器的接线

3、四线制接法
220V 220V 24V

压力入口
(二)、变送器供电

二线制和三线制均为24V直流供电。 四线制供电220V在内部变压整流稳压,或 24VDC输出直流电压(1~5)V。

(三)、变送器压力、电流对应关系

1、变送器在应用中含有一定的压力输出相对 应电流,它们的关系是: I=a+bP I:电流 b:斜率 a:零位电流 P:压力
(-2kPa)时=(-2kPa)×斜率+12 mA=16mA (-1kPa)时=(-1kPa)×斜率+12 mA=14mA 0kPa时=0kPa×2 mA+12 mA=12 mA 1kPa时=12 mA-(1kPa×斜率) =10 mA 2kPa时=12 mA-(2kPa×斜率) =8 mA 3kPa时=12 mA-(3kPa×斜率) =6 mA 4kPa时=12 mA-(4kPa×斜率) =4 mA







5、输出开路影响的检定:输入50%压力,断开输 出5min,然后接通,依次按检示值误差方法检定, 输出示值误差和回程误差是否合格。 6、输出交流分量的检定:在负载电阻上并以交流 mV表,输入加10%、50%、90%压力,观察交流 输出分量不大于(20~50)mV。 7、绝缘电阻的检定:将输出接线与外壳连接测绝 缘电阻≥20MΩ 8、绝缘强度(耐压):在输出接线与外壳上加 (500~1000)V/min不跳弧。 9、过压影响:120%压力加入,卸压后再重新检 示值。
六、检定压力变送器的仪器
1、标准器:变送器误差的1/4、 压力范围≥变送器压力范围 2、电流表:5位的数字电流表 3、负载电阻:250Ω电阻箱或电阻 4、电流:直流稳压电源24V

七、连接线路(照前面图所示)


把变送器如图所示安装在标准器上。
八、检定项目
1、外观:检查铭牌、检查压力范围、准确度等级、 编号、型号等。 2、密封性检查:加压15min观察压力下降不超过 上限的2%。 3、基本误差的检定:规程8—10页(正负压力、 差压力检定) 4、静压影响检定:差压才有,将高低压端连通, 加压观察示值。
九、数据处理
1、先算出各点正反行程的平均值,填入表 格。 2、求各测试点与标准值差值较大的一个填 入表格中。 3、求出各检定点的回程误差填入表格中。 4、在表格示值误差一栏选一最大值除以满 量程乘以100%,测试后 压力变送器的实际准确度= ΔPmax×100 %/量程= ΔPmax×100 %/16= %
(2)、在正负压力绝对值相等的情况下, 要求负压是下限输出4mA,正压是上限输 出20mA。 则斜率b= 16mA/正负压力绝对值之和 或全量程的一半即16/2=8mA再除以正压或 负压, 零压力为12mA(半量程8mA+零点电 流4mA=12mA)

例:正负分别为4kPa的差压变送器 (±4kPa)。
