上海三菱电梯故障代码大全
三菱电梯故障代码表
三菱ELENESSA电梯故障代码表三菱ELENESSA电梯故障查询表三菱ELENESSA电梯在顶楼外召电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。
MON1转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》0。
将MON1不变，把MON0旋转到1位置。
显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。
将MON1不变，把MON0旋转到2位置。
数据输入《安装时间用，和SW1同时使用》将MON1不变，把MON0旋转到3位置。
《显示楼层》将MON1不变，把MON0旋转到4位置。
《显示楼层》将MON1不变，把MON0旋转到5位置。
《称重数据输入，保养时使用》将MON1不变，把MON0旋转到6位置。
手动优先模式将MON1不变，把MON0旋转到7位置。
《显示楼层》将MON1不变，把MON0旋转到8位置。
三菱电梯LEHY-Ⅲ电梯故障代码大全
三菱电梯LEHY-Ⅲ电梯故障代码大全105:E1板门回路异常108:逆变器W相E2板综合故障109:逆变器V相E3板综合故障10A:逆变器U相E4板综合故障10E:过负荷运行10F:ELD过负荷111:E1板综合故障112:E1板故障刷新指令11F:手动过负荷128:散热器温度过高异常129:散热器温度检测回路断线12D:过负荷运行12E:过负荷运行131:DC-CT故障132:电流检测零点漂移故障138:散热器温度过高异常139:散热器温度检测回路断线13D:过负荷运行13E:过负荷运行13F:过负荷运行14B:温度过高警告202:主回路充电异常204:主回路过电压211:主回路欠压231:主回路充电中233:主回路充电异常检查235:主回路低电压32C:散热器温度过高异常32D:散热器温度检测回路断线331:整流侧W相E2板综合故障332:整流侧V相E2板综合故障333:整流侧W相E2板综合故障336:E1板锁相环故障33C:散热器温度过高异常33D:散热器温度检测回路断线34C:散热器温度过高警告411:E1板三相电源异常413:12V电源异常441:RAM备份开始511:#5 OFF异常512:#5强制OFF异常513:#LB OFF异常514:#LB强制OFF异常515:#BK1 ON异常516:#BK1 OFF异常517:#BK1强制OFF异常518:#BK2 ON异常519:#BK2 OFF异常51A:#BK2强制OFF异常51B:#5 ON异常51C:#LB ON异常531:#5 ON故障532:#5 OFF故障533:#5强制OFF故障534:#LB ON故障535:#LB OFF故障536:#LB强制OFF故障537:#BK1 ON故障538:#BK1 OFF故障539:#BK1强制OFF故障53A:#BK2 ON故障53B:#BK2 OFF故障53C:#BK2强制OFF故障53D:#RL ON故障53E:#RL OFF故障541:#5 ON故障542:#LB ON故障543:#BK1 ON故障544:#BK2 ON故障545:#RL ON故障546:#RL OFF故障611:60或60A故障612:#BK3 ON异常613:#BK3 OFF异常614:#BK3强制OFF异常631:HDRN ON故障632:HDRN OFF故障633:控制柜SSU ON故障634:控制柜SSD ON故障635:轿顶(前)SSU ON故障636:轿顶(前)SSD ON故障637:轿顶(后)SSD ON故障638:轿顶(后)SSD ON故障63A:#BK3 ON故障63B:#BK3 OFF故障63C:#BK3强制OFF故障711:驱动软件异常712:管理软件异常713:EST动作2次714:ELD动作时#89动作两次71F:29安全回路731:#89回路断开732:DR侧不能重启动733:E-STOP 1次734:E-STOP 2次735:管理不能再启动741:冲顶故障742:蹲底故障743:E-STOP 1次74D:安全回路复位指令74E:管理S/W74F:群管理S/W802:俄罗斯向厅门门锁故障803:俄罗斯向安全窗故障811:运行中开门812:开门运行(SLC)823:41DG OFF故障824:前门CLT OFF故障825:后门CLT OFF故障826:前门SDE OFF故障827:后门SDE OFF故障82E:门锁短接故障831:41DG ON异常832:前门OLT OFF故障833:后门OLT OFF故障834:俄罗斯向厅门故障835:俄罗斯向安全窗故障83E:门锁短接故障83F:#D41 ON故障841:层站DS开门检出(EN81) 842:前门CLT ON故障843:前门CLT OFF故障844:后门CLT ON故障845:后门CLT OFF故障846:前门FG ON故障847:前门FG OFF故障848:后门FG ON故障849:后门FG OFF故障84A:前门OLT ON故障84B:前门OLT OFF故障84C:后门OLT ON故障84D:后门OLT OFF故障84E:门锁短接故障84F:#D41 OFF故障851:41DG ON故障852:41DG OFF故障90B:UCMP动作914:前门RLU OFF故障915:前门RLD OFF故障916:后门RLU OFF故障917:后门RLD OFF故障91A:ETS WDT故障91D:UL/DL都动作91E:下行DL开关动作91F:上行UL开关动作931:前门DZU ON故障932:前门DZD ON故障933:前门RLU ON故障934:前门RLD ON故障935:后门DZU ON故障936:后门DZD ON故障937:后门RLU ON故障938:后门RLD ON故障939:UHS/DHS ON故障93A:终端开关故障93B:DZ检测电路ON/OFF故障93C:前门/后门平层、再平层信号时序异常93D:前门平层信号、后门平层信号逻辑异常93E:UL/DL/USR/DSR信号逻辑异常93F:UL和DL,或USR和DSR开关同时动作941:USR/DSR ON/OFF故障942:终端开关逻辑异常949:前门平层、再平层信号时序异常94A:后门平层、再平层信号时序异常94B:DZ检测电路ON/OFF故障94C:层数计数异常94D:前门平层信号逻辑异常94E:后门平层信号逻辑异常95B:#UMD ON故障A01:B1板断线故障A02:B1板电源故障A18:#BK1强迫OFFA19:#BK3强迫OFFA1A:#BK2强迫OFFA1B:UVW断线检测A1E:手动运行编码器计数异常A1F:自动运行编码器计数异常A21:电机温度异常A22:制动器异常A31:电机温度异常A31:制动器异常A39:W2板未接A3A:W2板异常A3B:JZER故障A3C:UVW断相检测A3D:磁极未学习A3E:PM Z相异常A3F:F相异常B01:过低速B02:过高速B03:逆行B04:曳引机堵转B05:编码器偏差B07:再平层异常B08:钢丝绳打滑B0D:SLC急停B0E:SLC过高速B0F:SLC失速B11:过低速B12:速度与图形偏差故障B13:减速时限B14:行程过头B18:手动过高速B21:再平层时限B23:减速时限(缓停止)B31:速度与图形比较16次B32:运行检测B33:选层器故障B34:TSD运行B35:曳引机堵转B37:再平层异常B38:FMS失败B42:选层器偏差警告B43:选层器偏差故障B44:磁极未学习B46:TLP行走检出C21:运行中秤异常C23:秤装置断线C31:运行中秤异常C32:停止中秤异常C33:秤装置断线C34:秤设定异常D01:SLC急停D02:SLC过高速D03:SLC失速D11:SLC开门运行D12:SLC TSD异常D13:DR D5指令D14:DR D89指令D1B:CC_WDT5次D1C:CC_WDT4次D31:DR WDT故障D3D:CC_WDT3次D41:DR WDT屏蔽定时器动作D43:DR D5指令D44:DR D89指令D4A:CC_WDT屏蔽定时器动作D4E:CC_WDT2次D4F:CC_WDT1次E32:驱动RAM故障E33:驱动系统设定故障E35:ACC代码设定故障E36:曳引机设定故障E37:速度设定故障E39:控制RAM故障E41:P1B验证失败E42:GCB验证失败E43:HS验证失败(至少有一个) E44:CS验证失败(至少有一个) E45:BC验证失败(至少有一个) E46:IC验证失败(至少有一个) F31:P1CL故障F34:SC故障F35:前门CS故障F36:前门DC故障F37:后门CS故障F38:后门DS故障F39:秤故障F3A:前门BC1故障F3B:后门BC1故障F41:P1ACL故障F44:SC故障F45:前门CS故障F46:前门DC故障F47:后门CS故障F48:后门DS故障F51:HS故障F52:前门IC故障F53:后门IC故障F54:前门BC1故障F55:前门BC2故障F56:前门BC3故障F57:前门BC4故障F58:后门BC1故障F59:后门BC2故障F5A:后门BC3故障F5B:后门BC4故障F5C:HIP板未接。
三菱电梯故障代码

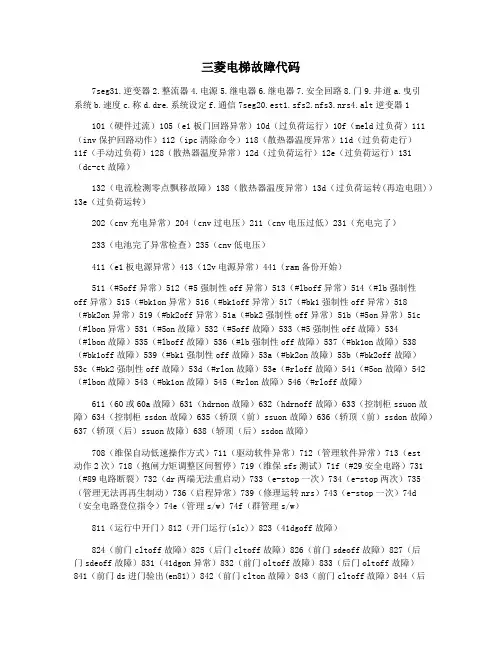

三菱电梯故障代码7seg31.逆变器2.整流器4.电源5.继电器6.继电器7.安全回路8.门9.井道a.曳引系统b.速度c.称d.dre.系统设定f.通信7seg20.est1.sfs2.nfs3.nrs4.alt逆变器1101（硬件过流）105（e1板门回路异常）10d（过负荷运行）10f（meld过负荷）111（inv保护回路动作）112（ipc清除命令）118（散热器温度异常）11d（过负荷走行）11f（手动过负荷）128（散热器温度异常）12d（过负荷运行）12e（过负荷运行）131（dc-ct故障）132（电流检测零点飘移故障）138（散热器温度异常）13d（过负荷运转(再造电阻)）13e（过负荷运转）202（cnv充电异常）204（cnv过电压）211（cnv电压过低）231（充电完了）233（电池完了异常检查）235（cnv低电压）411（e1板电源异常）413（12v电源异常）441（ram备份开始）511（#5off异常）512（#5强制性off异常）513（#lboff异常）514（#lb强制性off异常）515（#bk1on异常）516（#bk1off异常）517（#bk1强制性off异常）518（#bk2on异常）519（#bk2off异常）51a（#bk2强制性off异常）51b（#5on异常）51c （#lbon异常）531（#5on故障）532（#5off故障）533（#5强制性off故障）534（#lbon故障）535（#lboff故障）536（#lb强制性off故障）537（#bk1on故障）538（#bk1off故障）539（#bk1强制性off故障）53a（#bk2on故障）53b（#bk2off故障）53c（#bk2强制性off故障）53d（#rlon故障）53e（#rloff故障）541（#5on故障）542（#lbon故障）543（#bk1on故障）545（#rlon故障）546（#rloff故障）611（60或60a故障）631（hdrnon故障）632（hdrnoff故障）633（控制柜ssuon故障）634（控制柜ssdon故障）635（轿顶（前）ssuon故障）636（轿顶（前）ssdon故障）637（轿顶（后）ssuon故障）638（轿顶（后）ssdon故障）708（维保自动低速操作方式）711（驱动软件异常）712（管理软件异常）713（est动作2次）718（抱闸力矩调整区间暂停）719（维保sfs测试）71f（#29安全电路）731（#89电路断裂）732（dr两端无法重启动）733（e-stop一次）734（e-stop两次）735（管理无法再再生制动）736（启程异常）739（修理运转nrs）743（e-stop一次）74d（安全电路登位指令）74e（管理s/w）74f（群管理s/w）811（运行中开门）812（开门运行(slc)）823（41dgoff故障）824（前门cltoff故障）825（后门cltoff故障）826（前门sdeoff故障）827（后门sdeoff故障）831（41dgon异常）832（前门oltoff故障）833（后门oltoff故障）841（前门ds进门验出(en81)）842（前门clton故障）843（前门cltoff故障）844（后门clton故障）845（后门cltoff故障）846（前门fgon故障）847（前门fgoff故障）848（后门fgon故障）849（后门fgoff故障）84a（前门olton故障）84b（前门oltoff 故障）84c（后门olton故障）84d（后门oltoff故障）913（tsd开关故障）914（前门rluoff故障）915（前门rldoff故障）916（后门rluoff故障）917（后门rldoff故障）91d（ul/dl都动作）91e（下行dl开关动作）91f （上行ul开关动作）931（前门dzuon故障）932（前门dzdon故障）933（前门rluon故障）934（前门rldon故障）935（后门dzuon故障）936（后门dzdon故障）937（后门rluon故障）938（后门rldon故障）93b（dz检测电路on/off故障）93c（前门平层控制器异常）93d（后门平层控制器异常）93e（usr/dsr都动作）93f（ul/dl都动作）94c （层楼计数异常）a18（#bk1强迫off）a1a（#bk2强迫off）a21（电机温度异常）a22（制动器异常）a31（电机温度异常）a32（制动器异常）a3d（磁极未学习）a3e（pmz相异常）b01（过低速）b02（过高速）b03（顺行）b04（钢丝绳爆胎）b05（编码器偏差）b07（再平层异常）b08（曳引机万萨县）b0d（slc急停）b0e（slc过高速）b0f（slc减速）b11（过低速）。
上海三菱电梯故障代码大全
上海三菱电梯故障代码大全摘要: 即便三菱电梯是比较知名的牌子，质量个方面也比较有保障，但三菱电梯也会出现一些故障问题。
三菱电梯从GPS,GPS2 到GPS3，系统机构发生了很大的变化，操作方法有较大差异。
但其基本故障代码是一样的。
在实际维修中，故...即便三菱电梯是比较知名的牌子，质量个方面也比较有保障，但三菱电梯也会出现一些故障问题。
三菱电梯从gps,GPS2 到GPS3，系统机构发生了很大的变化，操作方法有较大差异。
但其基本故障代码是一样的。
在实际维修中，故障代码只是一个维修的参考：主板故障代码：E0 无故障E1 欠速故障E2 超速故障E3 反转故障E4AST 故障(失速)E5 过电流E6 过电压E7 欠电压E8LB 接触器故障E9 接触器故障EA BK 抱闸故障EB 轿厢串行传送故障EC 厅层串行传送故障ED 系统错误(基板跨接器设定错误)EEsddnrs 驱动电脑不能再启动EFswnrs2 控制电脑不能再启动门机板故障代码：0 串行传送错误1 变频器过流2 +12v 欠电压3 主回路欠压4 CPU 之WDT 错误4. GS(门锁)错误5. 位置开关错误7 开关门指令错误9 关门操作错误A 开关门超速A. 位置计数器出错B. 位置监测器出错C. 编码器错误D 过负载E. DLD 余量不足F 超速检查F. GS 释放时指示三菱电梯死机的原因：1. 限位、极限、换速开关距离不当或开关本身不好(注意：慢车有时好开有时不好开);2. 上下限位开关接触不好单向死机或偶尔急停;3. 轻载、超满载数据不好(平层后死机或没有到目的层即紧急停靠平层后死机);4. 超满载板性能不好(平层后死机);5. 平层感应器再平层感应器不好(快车平层后死机)(半年做次自学习);6. 编码器性能不好;7. 编码器尾部插头焊接不好，接触不好(偶尔死机或急停返平层死机，有时不返平层);8. P1 板与W1 板之间的接口接触不好死机(再关电送电好开一段时间又死机);9. 印板灰尘太多，天气潮湿感应电死机(用酒精洗干净，吹干即可);10. 程序块本身性能不好;11. 接地系统不好;12. 通讯部分引起(查有否干扰，查通讯线路、通讯板);13. 扁电缆干扰(平层后死机);14. 电源部分(查供电波形);15. 各主线接触不好引起(包括用户下部);16. 紧急电源识别触点接触不好(NORR 接触器没吸合);17. 主保险丝接触不好有急停现象;18. 基极变压器不好(运行中急停后又自动恢复或平层后死机);19. 基极变压器内部有轻微短路，上行死机，过电压;20. 驱动模块性能差(慢慢平层后死机);21. 驱动板或其插头不好;22. 驱动板上的驱动程序块本身不好或程序不好(运行中急停或平层后死机);23. 逆变器温度过高(会出现瞬时平层后死机，眨眼就恢复);24. 主充电电容容量不够死机(有时开不起来);25. 主充电电容充电瞬间保护的均压电阻接触不好(平层后死机或烧充电电容);26. 互感器插头或本身不好(快慢车均不好开);27. 再生模块性能不好死机;28. 再生电阻不好(接触不好或断线);29. 再生电阻配置错误，在某一个方向上运行到上部或下部满载死机;30. 控制屏输出到主机的大线在互感器的眼中穿错(快慢车均死机);31. 5#接触器、LB 接触器回馈信号不好;32. 抱闸火花消除器到接触器的线接触不好(平层后死机);33. 抱闸触点不好;34. 报闸力的设置过大或过小死机;35. 门机部分不好(查开关门限位，门机编码器);36. 安全触板接触不好(GPS-3)(平层后不能启动，但抱闸张开，在中间层也不返平层);37. 操纵箱基板不好或轿内显示板不好;38. 安全回路有电阻(但灯亮，不动车或急停);39. 门锁回路有电阻(但灯亮，不动车或急停);40. 钢丝绳打滑超过16 次(急停或返平层后死机)。
上海三菱电梯LEHYCLEHYMLEHY故障表
上海三菱电梯LEHYCLEHYMLEHY故障表LED1=(1逆变器)(2整流器)(4电源)(5继电器)(6继电器)(7安全回路)(8门)(9井道)(A曳引系统)(B速度)(C秤)(DDR)(E系统设定)(F通信)LED2=(0EST)(1SFS)(2NFS)(3NRS)(4ALT)(5ALT2)LED1/LED2/LED3105SS_GDF E1板门回路异常511SW_CF5B #5 OFF异常711SD_32GQ 驱动软件异常90B SW_UMD_DETECT UCMP动作108SS_WMF 逆变器W相E2板综合故障512SW_CF5N #5强制OFF异常712SC_S29 管理软件异常914SW_FRLUB 前门RLU OFF故障109SS_VMF 逆变器V相E3板综合故障513SW_CFLBB #LB OFF 异常713SW_EST EST动作2次915SW_FRLDB 前门RLD OFF故障10A SS_UMF 逆变器U相E4板综合故障514SW_CFLBN #LB强制OFF异常714ELD_D89N ELD动作时#89动作两次916SW_RRLUB 后门RLU OFF故障10E SD_TOCR 过负荷运行515SW_CFBK1A #BK1 ON异常71F SN_29 29安全回路917SW_RRLDB 后门RLD OFF故障10F SD_SLIT ELD过负荷516SW_CFBK1B #BK1 OFF异常731SW_D89 #89回路断开91A SS_ETSWDT ETS WDT故障111SS_LFO E1板综合故障517SW_CFBK1N #BK1强制OFF异常732SD_DNRS DR侧不能重启动91D SW_UDLB UL/DL都动作112SY_DESTR E1板故障刷新指令518SW_CFBK2A #BK2 ON异常733SW_EST1 E-STOP 1次91E SW_DLC 下行DL开关动作11F SD_HRT 手动过负荷519SW_CFBK2B #BK2 OFF异常734SW_EST2 E-STOP 2次91F SW_ULC 上行UL开关动作128SW_FTHM2 散热器温度过高异常51A SW_CFBK2N #BK2强制OFF异常735SC_NRSLRQ 管理不能再启动931SW_FDZUA 前门DZU ON故障129SW_FTHMCN 散热器温度检测回路断线51B SW_CF5A #5 ON异常741SW_29UL 冲顶故障932SW_FDZDA 前门DZD ON故障12D SW_SOLR 过负荷运行51C SW_CFLBA #LB ON异常742SW_29DL 蹲底故障933SW_FRLUA 前门RLU ON故障12E SW_SOCR 过负荷运行531SW_DF5A #5 ON故障743SW_EST1 E-STOP 1次934SW_FRLDA 前门RLD ON故障131SD_CTER DC-CT故障532SW_DF5B #5 OFF故障74D SY_SFRST 安全回路复位指令935SW_RDZUA 后门DZU ON故障132SD_CVEE 电流检测零点漂移故障533SW_DF5N #5强制OFF 故障74E SC_MSALT 管理S/W936SW_RDZDA 后门DZD ON故障138SW_FTHM2 散热器温度过高异常534SW_DFLBA #LB ON故障74F SC_GCALT 群管理S/W937SW_RRLUA 后门RLU ON故障139SW_FTHMCN 散热器温度检测回路断线535SW_DFLBB #LB OFF故障938SW_RRLDA 后门RLD ON故障13D SD_OLR 过负荷运行（再生电阻）536SW_CFBK1B #LB强制OFF故障802SW_HALLDOOR_NG 俄罗斯向厅门门锁故障939SW_UDHSA UHS/DHS ON故障13E SD_OCR 过负荷运行537SW_CFBK1N #BK1 ON故障803SW_SAFEWINDOW_NG 俄罗斯向安全窗故障93A SW_TSWER 终端开关故障13F SD_TOCR 过负荷运行538SW_CFBK2A #BK1 OFF故障811SW_DOPN 运行中开门93B SW_DZCCAB DZ检测电路ON/OFF 故障14B SW_FTHM1 温度过高警告539SW_CFBK2B #BK1强制OFF 故障812SS_DKC 开门运行(SLC)93C SW_FRDZRL 前门/后门平层、再平层信号时序异常53A SW_CFBK2N #BK2 ON故障823SW_41DGB 41DG OFF故障93D SW_FRDZX 前门平层信号、后门平层信号逻辑异常202SW_CVER 主回路充电异常53B SW_CF5A #BK2 OFF故障824SW_FCLT12B 前门CLT OFF故障93E SW_UDLUDSRX UL/DL/USR/DSR信号逻辑异常204SS_COV 主回路过电压53CSW_CFLBA #BK2强制OFF故障825SW_RCLT12B 后门CLT OFF故障93F SW_UDLUDSRB UL和DL,或USR和DSR开关同时动作211SS_CLV 主回路欠压53D SW_DFRLA #RL ON故障826SW_FSDE12B 前门SDE OFF故障941SW_TS3DE USR/DSR ON/OFF故障231SW_CHGLT 主回路充电中53E SW_DFRLB #RL OFF 故障827SW_RSDE12B 后门SDE OFF故障942SW_TS3E 终端开关逻辑异常233SW_CVCK 主回路充电异常检查541SW_CF5A #5 ON故障82E SW_E41S 门锁短接故障949SW_FDZRLX 前门平层、再平层信号时序异常235SW_DCLV 主回路低电压542SW_CFLBA #LB ON故障831SW_41DGA 41DG ON异常94A SW_RDZRLX 后门平层、再平层信号时序异常543SW_CFBK1A #BK1 ON故障832SW_FOLT12B 前门OLT OFF 故障94B SW_DZCCAB DZ检测电路ON/OFF故障32C SW_CTHM2 散热器温度过高异常544SW_CFBK2A #BK2 ON故障833SW_ROLT12B 后门OLT OFF故障94C SW_FMCTE 层数计数异常32D SW_CTHMCN 散热器温度检测回路断线545SW_CFRLA #RL ON故障834SW_HALLDOOR_NG 俄罗斯向厅门故障94D SW_FRDZX1 前门平层信号逻辑异常331SS_WSF 整流侧W相E2板综合故障546SW_CFRLB #RL OFF故障835SW_SAFEWINDOW_NG 俄罗斯向安全窗故障94E SW_FRDZX2 后门平层信号逻辑异常332SS_VSF 整流侧V相E2板综合故障83E SW_E41S 门锁短接故障95B SW_UMDA #UMD ON故障333SS_USF 整流侧W相E2板综合故障611SW_60E 60或60A 故障83F SW_CFD41A #D41 ON故障336SF_PLLH E1板锁相环故障612SW_CFBK3A #BK3 ON异常841SW_DSONP 层站DS开门检出(EN81)A01SD_BKEH B1板断线故障33C SW_CTHM2 散热器温度过高异常613SW_CFBK3B #BK3 OFF异常842SW_DFCLT12A 前门CLT ON故障A02SS_SWCH B1板电源故障33D SW_CTHMCN 散热器温度检测回路断线614SW_CFBK3N #BK3强制OFF异常843SW_DFCLT12B 前门CLT OFF故障A18SW_CFBK1N #BK1强迫OFF34C SW_CTHM1 散热器温度过高警告631SW_HDRNA HDRN ON故障844SW_DRCLT12A 后门CLT ON故障A19SW_CFBK3N #BK3强迫OFF632SW_HDRNB HDRN OFF故障845SW_DRCLT12B 后门CLT OFF故障A1A SW_CFBK2N #BK2强迫OFF 411SS_PWF E1板三相电源异常633SW_SSUA 控制柜SSU ON故障846SW_DFFG12A 前门FG ON故障A1B SW_UVWOFF UVW断线检测413SS_P12VF 12V电源异常634SW_SSDA 控制柜SSD ON故障847SW_DFFG12B 前门FG OFF故障A1E SW_ENCCNF_HAND 手动运行编码器计数异常441ST_RAMBAK RAM备份开始635SW_FSSUC1A 轿顶(前)SSU ON故障848SW_DRFG12A 后门FG ON故障A1F SW_ENCCNF_AUTO 自动运行编码器计数异常636SW_FSSDC1A 轿顶(前)SSD ON故障849SW_DRFG12B 后门FG OFF故障A21SW_MTHM 电机温度异常637SW_RSSUC1A 轿顶(后)SSD ON故障84A SW_DFOLT12A 前门OLT ON故障A22SW_BKERNF 制动器异常638SW_RSSDC1A 轿顶(后)SSD ON故障84B SW_DFOLT12B 前门OLT OFF故障A31SW_MTHM 电机温度异常63A SW_DFBK3A #BK3 ON故障84C SW_DROLT12A 后门OLT ON故障A31SW_BKERNR 制动器异常63B SW_DFBK3B #BK3 OFF故障84D SW_DROLT12B 后门OLT OFF故障A39SS_SWCH W2板未接63C SW_DFBK3N #BK3强制OFF故障84E SW_FRE41S12 门锁短接故障A3A SS_BKE W2板异常84F SW_CFD41B #D41 OFF故障A3B SW_JZER JZER故障851SW_D41DGA 41DG ON故障A3C SW_UVWOFF UVW断相检测852SW_D41DGB 41DG OFF故障A3D SD_THNG 磁极未学习A3E SD_AZER PM Z相异常A3F SD_AEER F相异常B01SW_TGBL 过低速E32SD_RAMER 驱动RAM故障B02SW_TGBH 过高速E33SD_DTER 驱动系统设定故障B03SW_TGBR 逆行E35SW_ASYSER ACC代码设定故障B04SW_AST 曳引机堵转E36SW_TSYER 曳引机设定故障B05SW_TGBX 编码器偏差E37SW_SSYER 速度设定故障B07SW_TGRL 再平层异常E39SW_RAMER 控制RAM故障B08SW_ASTW 钢丝绳打滑E41SW_EP1 P1B验证失败B0D SS_DEST SLC急停E42SW_EGC GCB验证失败B0E SS_TGBH SLC过高速E43SW_EHS HS验证失败(至少有一个) B0F SS_AST SLC失速E44SW_ECS CS验证失败(至少有一个) B11SW_TGBL 过低速E45SW_EBC BC验证失败(至少有一个) B12SD_PVJP 速度与图形偏差故障E46SW_EIC IC验证失败(至少有一个)B13SW_DECT 减速时限B14SW_LOVR 行程过头F31SW_STER_P1ACL P1CL故障B18SW_LOS 手动过高速F34SW_STER_ASC1 SC故障B21SW_RLT 再平层时限F35SW_STER_FCS1 前门CS故障B23SW_DECTN 减速时限(缓停止)F36SW_STER_FDC1 前门DC故障B31SD_OVJP 速度与图形比较16次F37SW_STER_RCS1 后门CS故障B32ST_LSA 运行检测F38SW_STER_RDC1 后门DS故障B33SW_SELD 选层器故障F39SW_STER_WGD 秤故障B34SW_TSAK TSD运行F3A SW_STER_FBC1 前门BC1故障B35SW_AST 曳引机堵转F3B SW_STER_RBC1 后门BC1故障B37SW_TGRL 再平层异常F41SW_P1ACL_HNG P1ACL故障B38SW_FMSER FMS失败F44SW_ASC1_HNG SC故障B42ST_SLZQ 选层器偏差警告F45SW_FCS1_HNG 前门CS故障B43ST_SELZ 选层器偏差故障F46SW_FDC1_HNG 前门DC故障B44ST_THNG 磁极未学习F47SW_RCS1_HNG 后门CS故障B46ST_TLPRN TLP行走检出F48SW_RDC1_HNG 后门DS故障F51SW_HSALL_DOWN_HNG HS故障C21SW_WGE2 运行中秤异常F52SW_FIC1_HNG 前门IC故障C23SW_WGCN 秤装置断线F53SW_RIC1_HNG 后门IC故障C31SW_WGE2 运行中秤异常F54SW_FBC1_HNG 前门BC1故障C32SW_WGE1 停止中秤异常F55SW_FBC2_HNG 前门BC2故障C33SW_WGCN 秤装置断线F56SW_FBC3_HNG 前门BC3故障C34SW_WGWE 秤设定异常F57SW_FBC4_HNG 前门BC4故障F58SW_RBC1_HNG 后门BC1故障D01SS_DEST SLC急停F59SW_RBC2_HNG 后门BC2故障D02SS_TGBH SLC过高速F5A SW_RBC3_HNG 后门BC3故障D03SS_AST SLC失速F5B SW_RBC4_HNG 后门BC4故障D11SS_DKC SLC开门运行F5C SW_HIP_NG HIP板未接D12SS_TSDNG SLC TSD异常D13SS_MCP_D5 DR D5指令D14SS_MCP_D89 DR D89指令D1B SS_CCWC5 CC_WDT5次D1C SS_CCWC4 CC_WDT4次D31SD_MCPWDE DR WDT故障D3D SS_CCWC3 CC_WDT3次D41SS_MCPT10S DR WDT屏蔽定时器动作D43SS_MCP_D5 DR D5指令D44SS_MCP_D89 DR D89指令D4A SS_CCT10S CC_WDT屏蔽定时器动作D4E SS_CCWC2 CC_WDT2次D4F SS_CCWC1 CC_WDT1次。
三菱电梯故障代码表
三菱ELENESS电梯故障代码表三菱ELENESS电梯故障查询表三菱ELENESS电梯在顶楼外召电子板上有两个开关 MON和MON0只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。
MON转到0的位置，再将MON开关旋转到0位置，显示结果如下：显示结果--- E0 没有故障---- E1 速度异常过低时检出《 SW-TGB》L---- E2 速度过大是检出《 SW-TGB》H---- E3 逆转是检出《 SW-TGB》R---- E4AST 异常时检出《 SW-AS》T---- E5 逆变器过电流时检出《 SS-LOCF》O---- E6 整流器过电流检出《 SS-COV》H---- E7 整流器电压不足时检出《 SS-LVLT》---- E8LB 线圈故障断电时检出《 SW-CFL》B---- E95 线圈故障断电时检出《 SW-CF》U——EA 迫力接点ON/OFF故障时检出《SW-CFB》---- EB 轿箱直接信号传输异常《 ST-STSCE》---- EC 厅外和指令直接信号传输异常《 ST-STSHE》---- ED 系统异常《 ST-SYER》---- EE 驱动在不能启动《 SD-DNR》S---- EF 控制在不能启动《 SW-NR》S0。
将MON不变，把MON旋转至U 1位置。
显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM那么显示2等于512MM将MON不变，把MON旋转至V 2位置。
数据输入《安装时间用，和SW1同时使用》将MON不变，把MON旋转到3位置。
《显示楼层》将MON不变，把MON旋转到4位置。
《显示楼层》将MON不变，把MON旋转至V 5位置。
《称重数据输入，保养时使用》将MON不变，把MON旋转至U 6位置。
手动优先模式将MON不变，把MON旋转到7位置。
《显示楼层》将MON不变，把MON旋转到8位置。
三菱电梯故障代码表(菱云2)
三菱电梯故障代码表(F板为例)：02：运行中门锁脱开（急停）03：错位（超过45CM），撞到上限位开关时修正，即层楼置为最高层04：错位（超过45CM），撞到下限位开关时修正，即层楼置为最底层05：电梯到站无法开门06：关门关不上，蜂鸣器响08：通讯中断09：变频器出错，急停，变频器故障对应变频器故障代码表处理10：错位（超过45CM），撞到上终端减速开关时修正11：错位（超过45CM），撞到下终端减速开关时修正12：错位（超过45CM），撞到上终端减速开关时修正13：错位（超过45CM），撞到下终端减速开关时修正15：变频器未输出运行信号到SM-01的JP2.10(X19)16：变频器运行信号在上抱闸前无17：参数错误18：写层时层楼不符20：平层开关动作不正确22：电梯反向溜车23：电梯超速急停24：电梯失速急停31：电梯溜车急停32：安全回路断开急停33：电机电源接触器保护，停止启动34：抱闸接触器保护，停止启动35：抱闸接触器保护，停止启动36：电机电源接触器保护，停止启动37：轿门锁继电器保护，停止启动接触器损坏，不能正常吸合38：抱闸开关故障39：安全回路的触点保护44：门区开关动作不正确45：开门再平层继电器触点保护49：在开门到位的状态下厅门锁与轿门锁不一致50：厅门锁与厅门锁继电器检测不一致51：门连续受阻超过3次52：开门再平层超过10秒仍不平53：控制调速器进线接触器信号与调速器进线接触器触点检测不一致要P1板的，应该还有好多没发出来吧，3FF代码是编码器故障001 正常运行停止 042 下端站 KSE 偏低 083 无 24 电源 619 速度参考值警告002 MC (微处理机)异常 043 下端站 KSE 偏高 084 DMS 损坏 620 电机控制超时003 停止时无 KSE 044 KSE 的距离较高 085 LM 通讯中断 621 UART 接受失败004 非法移动 045 无顶层 086 RUET 故障 622 消息源故障005 停止时 SH 吸合 046 顶层错误 087 RTSC 故障 623 消息长度错误006 停止时 SB 吸合 047 再平层错误 088 编码器故障 624 接受状态错误007 SH 故障 048 ? 089 运行时间过长 625 发送状态错误008 SB 故障 049 OTP/ 层楼错误 090 停止反转故障 626 EPROM 检验失败009 KB 故障 050 软件错误 091 SMBP 故障 627 RAM 故障010 FC 故障 051 零参数 092 IVXVF--HW 故障 628 电池故障011 FC 阻断 052 CTP 溢出 093 ACCESS 按钮开关 629 RAM 校验失败012 方向错误 053 通讯中断 094 门触点 630 看门狗故障013 超速 054 PTC 校验数据 095 ESTL 超速 631 传送错误014 速度过低 055 PVF 通讯中断 096 ESTL 转接错误 632 安全回路开015 无向下目标 056 轿厢不停 097 ESTL 设备错误 633 HW 编码警告016 无向上目标 057 PVF 不停 098 通讯总线错误 634 矢量异常017 KSE 过速 058 SH 不停 099 RSX 故障 635 接触器超时018 无下端站 KSE 059 单次复位 100 RFE 故障 636 驱动板电源故障019 无上端站 KSE 060 双次复位 101 RTRT 故障 637 制动电阻过热020 位置丢失 061 RSE1 故障 102 RKUET 故障021 更高优先坏 062 RSE2 故障022 标志码清除 063 RSE3 故障错误代码表错误代码错误内容解除方法e10 速度异常检出进行错误清除操作e11 速度异常检出后运转信号不断开电源再接通后进行错误清除操作e20 扶手滑动检出进行错误清除操作e21 扶手滑动检出后运转信号不断开电源再接通后进行错误清除操作e30 扶手滑动复位模式设定值异常设定扶手滑动复位模式e31 扶手滑动持续时间设定值异常设定扶手滑动持续时间e32 扶手滑动监视开始时间设定值异常设定扶手滑动监视开始时间e33 扶手滑动计测定值异常设定扶手滑动计测值e34 速度异常复位模式设定值异常设定速度异常复位模式e35 运转脉冲计测定值异常设定运转脉冲计测值e40 供油周期设定值异常设定供油周期e41 供油时间设定值异常设定供油时间e50 cpu错误再合上电源e51 cpu内部ram w/r检查错误再合上电源e52 cpu内部rom总和检查错误再合上电源e53 eeprom占线计时器输出错误再合上电源e54 eeprom写入许可错误再合上电源e55 eeprom写入禁止错误再合上电源e56 eeprom写入错误再合上电源e58 运转信号接通故障错误断开运转信号，再合上电源进行错误清除操作e59 运转信号断开故障错误再合上电源后进行错误清除操作监视器出错,再合上电源。
三菱电梯LEHY-C故障代码表
632（HDRN OFF故障）
633（控制柜SSU ON故障）
634（控制柜SSD ON故障）
635（轿顶（前）SSU ON故障）
636（轿顶（前）SSD ON故障）
637（轿顶（后）SSU ON故障）
638（轿顶（后）SSD ON故障）
63A (#BK3 ON故障)
63B（#BK3 OFF故障）
513（#LB OFF异常）
514（#LB强制OFF异常）
515（#BK1 ON异常）
516（#BK1 OFF异常）
517（#BK1强制OFF异常）
518（#BK2 ON异常）
519（#BK2 OFF异常）
51A（#BK2强制OFF异常）
51B（#5 ON异常）
51C（#LB ON 异常）
531（#5 ON故障）
84A（前门OLT ON故障）
84B（前门OLT OFF故障）
84C（后门OLT ON故障）
84D（后门OLT OFF故障）
913（TSD开关故障）
914（前门RLU OFF故障）
915（前门RLD OFF故障）
916（后门RLU OFF故障）
917（后门RLD OFF故障）
91D（UL/DL都动作）
E42（GCB验证失败）
E43（HS验证失败/至少有一个）
E44（CS验证失败/至少有一个）
E45（BC验证失败/至少有一个）
E46（IC验证失败/至少有一个）
F31（P1CL故障）
F34（SC故障）
F35（前门CS故障）
F36（前门DC故障）
F37（后门CS故障）
F38（后门DC故障）
F39（称故障）
三菱电梯LEHY-III故障代码表
SS_MCP_D5 DR D5指令
D44
SS_MCP_D89 DR D89指令
D4A
SS_CCT10S CC_WDT屏蔽定时器动作
D4E
SS_CCWC2 CC_WDT2次
D4F
SS_CCWC1 CC_WDT1次
A31
SW_BKERNR 制动器异常
A39
SS_SWCH W2板未接
A3A
SS_BKE W2板异常
A3B
SW_JZER JZER故障
A3C
SW_UVWOFF UVW断相检测
A3D
SD_THNG 磁极未学习
A3E
SD_AZER PM Z相异常
A3F
SD_AEER F相异常
B01
SW_TGBL 过低速
B02
331
SS_WSF 整流侧W相E2板综合故障
332
SS_VSF 整流侧V相E2板综合故障
333
SS_USF 整流侧W相E2板综合故障
336
SF_PLLH E1板锁相环故障
33C
SW_CTHM2 散热器温度过高异常
33D
SW_CTHMCN 散热器温度检测回路断线
34C
SW_CTHM1 散热器温度过高警告
846
SW_DFFG12A 前门FG ON故障
847
SW_DFFG12B 前门FG OFF故障
848
SW_DRFG12A 后门FG ON故障
849
SW_DRFG12B 后门FG OFF故障
84A
SW_DFOLT12A 前门OLT ON故障
84B
SW_DFOLT12B 前门OLT OFF故障
84C
SW_DROLT12A 后门OLT ON故障
三菱电梯故障代码详解(xsf)
三菱故障代码详解E1、异常低速：主要是编码器故障及接线错误；P1板接收编码器信号有误；抱闸没调到位引起摩擦；模块故障等。
E2、异常高速：主要发生在 PM主机，主要是编码器；对极没做；P1板不良；轿厢和对重相差悬殊主机对极对不上引起飞车。
E3、异常情况的反向运行：主要发生在异步主机上，主要是编码器及编码器AB 相反；E1 板；电机；模块等。
E4、失速：一般不发生，如果发生了一般是 P1 板的驱动程序出了问题。
E5、过电流：较常见，一般是逆变模块、E1板及互感器故障；电机、主回路电容、主回路接地；还有互感器连接线；两个互感器连接线接反。
如果上电后就有“E5”就重点考虑直流互感器。
E6、过电压：主要考虑 E1 板和 E1 板到电容的检测线；P1 板到E1板的检测扁线；主回路电容、逆变模块；还有主回路的电压是否真偏高。
E7、欠电压：较常见，主要是 E1 板、模块故障，电源板到充电线路。
E8、LB#接触器故障：发生不多，主要是LB#接触器的线圈电压和其连接线部分、接触器本身以及RLB检测回路故障、P1(R1)板等。
E9、5#接触器故障：发生不多，主要是5#接触器的线圈电压和其连接线部分；接触器；安全门锁回路上有短路现象使其吸合电压产生压降、P1（R1）板等。
EA、制动器线圈故障：主要是抱闸触点没调到位；P1（R1）板及连接线、LB接触器、抱闸间隙等。
EB、向轿厢串行传输故障：如果是单开门和没有副操纵箱的情况下，主要考虑P1板、门机板、操纵箱基板及彼此间连线，扁电缆的干扰，看一下C10,C20,C00的电压有没有到轿顶，操纵箱里面或轿顶站的 DC12V开关电源，如果光有100V输入没有12V输出,那肯定是那个电源坏了，再不行就看门机板和轿箱里那块板了。
如果有后门还需要考虑后门部分。
EC、向层站串行传输故障：主要考虑 P1 板到层站的线路；层站的 DC12电源{控制柜输送的 H10和 H20(AC220V)到层站的电源板变压产生的}。
三菱电梯故障代码表
三菱ELENESSA电梯故障代码表三菱ELENESSA电梯故障查询表三菱ELENESSA电梯在顶楼外召电子板上有两个开关MON1和MON0,只要旋转这两个开关到不同位置,通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了.MON1转到0的位置,再将MON0开关旋转到0位置,显示结果如下：显示结果——--E0没有故障-————-E1速度异常过低时检出《SW-TGBL》—-—-—-E2速度过大是检出《SW—TGBH》—-————E3逆转是检出《SW—TGBR》—--—-—E4AST异常时检出《SW-AST》——————E5逆变器过电流时检出《SS—LOCFO》———--—E6整流器过电流检出《SS—COVH》-——-——E7整流器电压不足时检出《SS-LVLT》———-——E8LB线圈故障断电时检出《SW-CFLB》-—————E95线圈故障断电时检出《SW—CFU》-—————EA迫力接点ON/OFF故障时检出《SW—CFBK》-——-—-EB轿箱直接信号传输异常《ST—STSCE》——————EC厅外和指令直接信号传输异常《ST—STSHE》——————ED系统异常《ST—SYER》-—————EE驱动在不能启动《SD-DNRS》——————EF控制在不能启动《SW—NRS》0.将MON1不变，把MON0旋转到1位置.显示轿箱与平衡驼的位置,平衡是为0—0之间，显示1等于256MM，那么显示2等于512MM。
将MON1不变,把MON0旋转到2位置。
数据输入《安装时间用，和SW1同时使用》将MON1不变,把MON0旋转到3位置。
《显示楼层》将MON1不变,把MON0旋转到4位置.《显示楼层》将MON1不变,把MON0旋转到5位置。
《称重数据输入，保养时使用》将MON1不变,把MON0旋转到6位置.手动优先模式将MON1不变，把MON0旋转到7位置。
《显示楼层》将MON1不变，把MON0旋转到8位置。
三菱电梯故障代码
三菱电梯故障代码———-—E1 速度异常过低时检出《SW-TGBL 》——-——-E2 速度过大是检出《SW—TGBH 》-——---E3 逆转是检出《SW-TGBR 》——-—--E4AST 异常时检出《SW-AST 》—-———-E5 逆变器过电流时检出《SS—LOCFO 》-————-E6 整流器过电流检出《SS—COVH 》-——---E7 整流器电压不足时检出《SS-LVLT 》--———-E8LB 线圈故障断电时检出《SW-CFLB 》--———-E95 线圈故障断电时检出《SW-CFU 》—--——-EA 迫力接点ON/OFF 故障时检出《SW-CFBK 》———-——EB 轿箱直接信号传输异常《ST—STSCE 》———-—-EC 厅外和指令直接信号传输异常《ST—STSHE 》--——--ED 系统异常《ST—SYER 》-—--——EE 驱动在不能启动《SD—DNRS 》------EF 控制在不能启动《SW-NRS 》维修的 -----E01 温度异常《SW—THMFT 》-—-——E02 紧急停止运行记录一次《SW-EST1 》---—-E03CC—WDT3 次检出《SS—SLCWC4 》-—---E04SLC—WDT4 次检出《SS-SLCWC4 》——---—-E05 过电流检出《SW-SOCR 》---——-E06 再生电阻负载过大《SW—SOLR 》———-—-E0741DG 门锁电路异常《SW-E41 》-—-—-—E08 终端限位开关异常〈SW — TSCK 〉-—---—E09PAD 异常检出〈SW—PAD >—---—-E0A 称重数值异常检出< SW-WGER 〉-—————E0B 停止中PAD 异常检出〈SW—PAE >-——---E0C 充电异常〈SW-CHRGD 〉-—--——E0D 在平层时异常检出〈SW—PRLE >二．将MON1 旋转到 1 位置，将MON0 旋转到1 位置时的显示结果如下：显示结果：-——-—E10 没有异常—-—-—E11 复位后重试不能< SW-RSRTC 〉——---E12 士力驼16 次异常检出〈ST-SELD >——-——E13 直接传输CPU 传送异常< ST-STER 〉——-—-E14 电容器异常检出〈ST—CAPC >——--—E15 手动按钮异常〈ST - HDOK 〉—---E16 模式与测速数据偏差异常《SD—OVJP 》-———E17LB 线圈连续4 次异常断电检出《ST—DFLR 》——-—E185 线圈连续4 次异常断电检出《ST—DF5 》-———E19 迫力连接回路连接4 次异常检出《ST-BFDK 》—-——E1A 整流器电压连续8 次电压不足检出《ST-DFLV 》---—E1BRL 异常时检出《ST—CFRL 》-—-—E1CTSD 动作时异常检出《SW-TSLDE 》—-—-—E1DESP 动作时异常检出《SW-ESPE 》三．将MON1 旋转到 1 位置，将MON0 旋转到2 位置时的显示结果如下：显示结果: —-——E20 没有异常-——-E2189 回路异常检出《SW-E89 》——--E22 紧急停止运行记录2 次《SW—EST2 》————E23 系统异常《ST—SYER 》—-—-E24 回复后在尝试检出《ST—RSRQH 》—-——E25 集极驱动板异常《SS—GDFH 》-——-E26 DC—CT 异常《SD—CTER 》————E27 油压迫力压力过低时检出《SW—OPFER 》--——E28 油压迫力油温，油量异常检出《SW - OTLER 》--—-E29 温度异常《SW-THMME 》--—-E2A 与最终速度偏差异常《ST—UMCH 》----E2B 异常紧急停车后不能在启动《SW - ETST 》-—--E2C 迫力异常动作2 次《SW—REBK2 》————E2D 整理器充电异常《SW—VCHGT 》————E2E MELD 制板充电异常《SD—MCHG 》四．将MON1 旋转到 1 位置，将MON0 旋转到3 位置时的显示结果如下：显示结果: —-——E30 没有异常-—--E31 MELD 负荷过大《SD-SLTT 》—-———E1 速度异常过低时检出《SW—TGBL 》—-———-E2 速度过大是检出《SW-TGBH 》———--—E3 逆转是检出《SW-TGBR 》—--—-—E4AST 异常时检出《SW—AST 》--—-—-E5 逆变器过电流时检出《SS—LOCFO 》————--E6 整流器过电流检出《SS-COVH 》----——E7 整流器电压不足时检出《SS—LVLT 》—--———E8LB 线圈故障断电时检出《SW—CFLB 》-—————E95 线圈故障断电时检出《SW-CFU 》--——-—EA 迫力接点ON/OFF 故障时检出《SW—CFBK 》-——---EB 轿箱直接信号传输异常《ST-STSCE 》--——--EC 厅外和指令直接信号传输异常《ST—STSHE 》—----—ED 系统异常《ST—SYER 》———-——EE 驱动在不能启动《SD-DNRS 》——-—-—EF 控制在不能启动《SW—NRS 》维修的——---E01 温度异常《SW—THMFT 》-—--—E02 紧急停止运行记录一次《SW-EST1 》———--E03CC—WDT3 次检出《SS—SLCWC4 》-----E04SLC—WDT4 次检出《SS-SLCWC4 》—-----—E05 过电流检出《SW—SOCR 》-—--——E06 再生电阻负载过大《SW—SOLR 》-——--—E0741DG 门锁电路异常《SW—E41 》-—-—-—E08 终端限位开关异常〈SW — TSCK 〉—--—-—E09PAD 异常检出〈SW—PAD >-———-—E0A 称重数值异常检出< SW—WGER >—----—E0B 停止中PAD 异常检出〈SW-PAE 〉—-————E0C 充电异常〈SW—CHRGD 〉——--——E0D 在平层时异常检出〈SW—PRLE 〉二．将MON1 旋转到 1 位置,将MON0 旋转到 1 位置时的显示结果如下：显示结果：—————E10 没有异常——-—-E11 复位后重试不能〈SW-RSRTC 〉—--—-E12 士力驼16 次异常检出〈ST-SELD >---——E13 直接传输CPU 传送异常< ST-STER 〉—---—E14 电容器异常检出< ST-CAPC 〉—-—--E15 手动按钮异常〈ST — HDOK 〉——-—E16 模式与测速数据偏差异常《SD—OVJP 》--——E17LB 线圈连续4 次异常断电检出《ST—DFLR 》—---E185 线圈连续4 次异常断电检出《ST-DF5 》—--—E19 迫力连接回路连接4 次异常检出《ST—BFDK 》———-E1A 整流器电压连续8 次电压不足检出《ST—DFLV 》-——-E1BRL 异常时检出《ST—CFRL 》—--—E1CTSD 动作时异常检出《SW-TSLDE 》———--E1DESP 动作时异常检出《SW-ESPE 》三．将MON1 旋转到 1 位置，将MON0 旋转到2 位置时的显示结果如下：显示结果：-—--E20 没有异常—---E2189 回路异常检出《SW-E89 》-———E22 紧急停止运行记录2 次《SW-EST2 》—-——E23 系统异常《ST—SYER 》-——-E24 回复后在尝试检出《ST—RSRQH 》——--E25 集极驱动板异常《SS-GDFH 》—--—E26 DC-CT 异常《SD-CTER 》-—-—E27 油压迫力压力过低时检出《SW-OPFER 》-—-—E28 油压迫力油温，油量异常检出《SW — OTLER 》----E29 温度异常《SW-THMME 》————E2A 与最终速度偏差异常《ST—UMCH 》—--—E2B 异常紧急停车后不能在启动《SW - ETST 》—---E2C 迫力异常动作2 次《SW—REBK2 》--—-E2D 整理器充电异常《SW—VCHGT 》--——E2E MELD 制板充电异常《SD-MCHG 》四．将MON1 旋转到 1 位置，将MON0 旋转到3 位置时的显示结果如下：显示结果：———-E30 没有异常——--E31 MELD 负荷过大《SD-SLTT 》————-E1 速度异常过低时检出《SW—TGBL 》——-—-—E2 速度过大是检出《SW—TGBH 》—-—-——E4AST 异常时检出《SW-AST 》-——--—E5 逆变器过电流时检出《SS-LOCFO 》-—————E6 整流器过电流检出《SS—COVH 》———-—-E7 整流器电压不足时检出《SS-LVLT 》--—---E8LB 线圈故障断电时检出《SW—CFLB 》——-———E95 线圈故障断电时检出《SW—CFU 》——-—--EA 迫力接点ON/OFF 故障时检出《SW-CFBK 》-—-—-—EB 轿箱直接信号传输异常《ST-STSCE 》—-—--—EC 厅外和指令直接信号传输异常《ST—STSHE 》-—-———ED 系统异常《ST-SYER 》-————-EE 驱动在不能启动《SD—DNRS 》—-———-EF 控制在不能启动《SW—NRS 》维修的————-E01 温度异常《SW-THMFT 》——-—-E02 紧急停止运行记录一次《SW—EST1 》--—-—E03CC-WDT3 次检出《SS—SLCWC4 》—----E04SLC—WDT4 次检出《SS—SLCWC4 》-——--——E05 过电流检出《SW—SOCR 》——---—E06 再生电阻负载过大《SW-SOLR 》—-—---E0741DG 门锁电路异常《SW—E41 》-——---E08 终端限位开关异常〈SW - TSCK 〉—-——-—E09PAD 异常检出〈SW-PAD 〉——-———E0A 称重数值异常检出〈SW—WGER 〉———-——E0B 停止中PAD 异常检出〈SW—PAE 〉-———-—E0C 充电异常〈SW-CHRGD 〉—---——E0D 在平层时异常检出〈SW—PRLE 〉二．将MON1 旋转到 1 位置，将MON0 旋转到1 位置时的显示结果如下：显示结果: —--—-E10 没有异常—----E11 复位后重试不能〈SW—RSRTC >—--—-E12 士力驼16 次异常检出〈ST-SELD 〉-————E13 直接传输CPU 传送异常〈ST-STER 〉--——-E14 电容器异常检出〈ST-CAPC >-—-—-E15 手动按钮异常〈ST — HDOK 〉-——-E16 模式与测速数据偏差异常《SD—OVJP 》-—-—E17LB 线圈连续4 次异常断电检出《ST—DFLR 》--——E185 线圈连续4 次异常断电检出《ST-DF5 》----E19 迫力连接回路连接4 次异常检出《ST—BFDK 》—---E1A 整流器电压连续8 次电压不足检出《ST-DFLV 》--—-E1BRL 异常时检出《ST—CFRL 》--—-E1CTSD 动作时异常检出《SW-TSLDE 》-—-——E1DESP 动作时异常检出《SW-ESPE 》三．将MON1 旋转到 1 位置，将MON0 旋转到2 位置时的显示结果如下：显示结果：——-—E20 没有异常——-—E22 紧急停止运行记录2 次《SW—EST2 》—-—-E23 系统异常《ST—SYER 》--——E24 回复后在尝试检出《ST—RSRQH 》—---E25 集极驱动板异常《SS—GDFH 》-——-E26 DC—CT 异常《SD-CTER 》--——E27 油压迫力压力过低时检出《SW-OPFER 》--——E28 油压迫力油温，油量异常检出《SW — OTLER 》--—-E29 温度异常《SW—THMME 》--——E2A 与最终速度偏差异常《ST-UMCH 》-—--E2B 异常紧急停车后不能在启动《SW — ETST 》-———E2C 迫力异常动作2 次《SW-REBK2 》-———E2D 整理器充电异常《SW—VCHGT 》---—E2E MELD 制板充电异常《SD—MCHG 》四．将MON1 旋转到 1 位置，将MON0 旋转到3 位置时的显示结果如下: 显示结果：-—--E30 没有异常————E31 MELD 负荷过大《SD—SLTT 》。
三菱电梯24个故障总有一个会用上
三菱电梯24个故障总有一个会用上HOPE故障1：HOPE电梯出现E7，直流过欠压，检查电源板（P203722B000G01）上的温度保险已烧断，进一步检查电容、IGBT、电机线圈都没有问题，将154度2A、220欧姆的温度保险电阻更换，换上后送电即烧，后查明为电源板（P203722B000G01）上的TR1场效应管短路所至。
故障2：一台HOPE梯运行一段时间即烧IGBT，检查电压没有问题，更换变频模块后，没过一月变频模块又短路了，把E板也烧坏了，更换变频模块和E板后没用多久又烧了，进行详细检查发现变频模块上的防浪涌板（p203724b000g01）有电容失容，将防浪涌板、E板、变频模块都更换后再也没有烧过变频模块。
故障3：89继电器不动作电梯安全回路通，外部线路正常，就是无法启动（89继电器不动作，89指示灯不亮）。
首先再次确认29安全回路的正常，我们不能因为29指示灯亮就认为安全回路正常，安全回路是79端子通过开关再限流直接输入P1板，所以有时较低的电压也可以输入P1板，造成安全回路正常的假相，但是较低的电压确不能推动89继电器的动作。
所以安全回路的短路不是很严重时，可能不会烧保险，而是造成此现象。
我们可以测量安全回路的对地电阻，及安全回路各点的电压判断。
如果安全回路正常，我们在察看P1板的W1C-P09脚是否输出低电压，由断。
如果安全回路正常，我们在察看P1板的W1C-P09脚是否输出低电压，由于P1板的此点输出容易损坏，只要看看p1板的输出三极管及走线，一般都能找到故障的所在。
故障4：门关一半又打开，门上的安全触板的连接线由于门经常运动会被折断或短路，这种随着门运动安全触板接线时通时断的原因造成门关了部分又打开。
测量420与30、420与30A之间的通断，可判断出是那边的问题。
此故障一般为安全触板和光幕断线及安全触板开关接触不良或调整不当造成，电梯为光幕线右侧光幕板与插件有一段弯曲处，内面的线接触不良，此段断线为光幕的通病。
三菱MAXIEZ电梯最全的故障代码表
MAXIEZ大中小故障代码大、中故障代码MON1/0=0/07SEG2 7SEG1 含义0、紧急停止 IPM异常测出,过电流测出0、逆变器1、急停止 IPM异常测出,过电流测出2、最近层停止 过负载测出,高温测出3、启动不能 过负载测出,高温测出,DC-CT异常4、警报 温度上升测出0、紧急停止 充电异常测出1、变频器1、急停止 电压不足,过电压3、启动不能 电压不足,过电压2、变频器印板3、启动不能 回馈变频器异常（再生整流器故障）1、急停止 电源异常3、电源2、最近层停止 控制电源下降3、启动不能 蓄电池充电回路,电源切换回路异常4、警报 RAM后备中4、控制屏继电器1、急停止 接触器异常3、启动不能 接触器,继电器故障4、警报 接触器,继电器异常5、控制屏继电器1、急停止 自动-手动切换回路异常3、启动不能 手动运转回路故障6、外部安全定序器1、急停止 安全触点异常,控制屏开门,紧急停止2、最近层停止 （SETS异常）3、启动不能 启动不能4、警报 管理软件警报7、再试 低速自动运转再试7、门机1、急停止 行走中开门测出2、最近层停止 安全触板,门机全关,位置开关（CLT）断开故障3、启动不能 门机开关合理性异常测出4、警报 门机位置开关异常测出5、警报2 门机开关异常测出8、井道开关1、急停止 限位开关启动,再平层传感器断开故障3、启动不能 终点开关断开故障,层站开关导通故障4、警报 楼层计数异常9、曳引机1、急停止 编码器断线2、最近层停止 制动器控制异常3、启动不能 编码器异常4、警报 制动器1控制异常测出5、警报2 制动器2控制异常测出A、速度选择器0、紧急停止 过高速测出,异常低速测出,逆行走测出,马达空转测出1、急停止 速度指令-马达速度偏差测出,行走过头,减速时限超过2、最近层停止 （轿厢震动测出）3、启动不能 速度指令-马达速度偏差测出,选择器异常,TSD行走测出4、警报 （轿厢震动测出），选择器错位2、最近层停止 秤印板接头脱落,行走中秤异常3、启动不能 秤印板接头脱落,行走中秤异常,停止中秤异常B、秤4、警报 可变速异常0、紧急停止 副速度监视信息处理（器）启动1、急停止 监视器计时器启动,副速度监视信息处理（器）启动3、启动不能 监视器计时器启动C、控制屏印板4、警报 监视器计时器启动D、系统设定 3、启动不能 RAM异常,设定异常2、最近层停止 （SETS通讯故障）3、启动不能 轿箱层站通讯异常E、通讯4、警报 （轿箱层站通讯异常）小故障代码MON1/0=1/0、1/1、1/8、1/9MON1/0 先显示Err再显示小故障代码（无故障代码时显示--）1/0 当前（非锁存）故障代码1/1 内存保留的前一次（锁存）故障代码 循环模式：有多个故障时，以2秒间隔循环显示1/8 当前（非锁存）故障代码1/9 内存保留的前一次（锁存）故障代码 暂停模式：有多个故障时，下一个故障用SW2切换7SEG3/2/1 E文 含义001 SS-IOC 硬件过流005 SS-GDF 门回路故障00E SD-TOCR 过负荷运行（直流）00F SD-SLIT MELD过负荷运行011 SS-LFO INV保护回路动作012 SY-DESTR IPC消除命令018 SW-FTHM2 散热器温度异常（90度） 01C SD-TOCR 过负荷运行（直流）01D SW-SOCR 电机过电流01F SD-HRT 手动过负荷运行027 SW-E1-NFS E1板故障028 SW-FTHM2 散热器温度异常（90度） 029 SW-FTHMCN 温度检测断线02D SW-SOLR 制动器电阻过载02E SW-SOCR 过负荷运行031 SD-CTER DC-CT故障032 SD-CVEE 门切断回路故障037 SW-E1-NFS E1板故障038 SW-FTHM2 散热器温度异常（90度） 039 SW-FTHMCN 温度检测断线03C SD-MOHP 马达过热保护03D SD-OLR 再生电阻过载03E SD-OCR 过负荷运行03F SD-TOCR 过负荷运行（直流）047 SW-E1-NFS E1板故障04B SW-FTHM1 散热器温度异常（70度） 057 SW-FAN-ERR 风扇故障102 SW-CVER CVN充电异常103 SS-CFOF CVN保护回路动作（除PLL） 104 SS-COV CVN过电压111 SS-CLV CVN欠电压113 SS-CFO CVN保护回路动作131 SW-CHGLT 充电完成133 SW-CVCK 充电异常结束检查135 SW-DCLV CVN欠电压141 SW-CVFBCN 整流器接插件脱落229 SF-TMPER CONV探针温度异常231 SF-CASH 整流侧硬件过流或IPM故障 232 SF-COCH 整流侧过电流（HW）233 SF-COC 整流侧过电流（SW）234 SF-CTER 整流侧DC-CT故障235 SF-GDFH 整流侧门回路故障236 SF-PLLH PLL同步故障237 SF-PWFH 电源缺断相238 SF-PWRER 整流侧+12V电压异常239 SF-TMPER 整流侧散热温度异常23A SF-CF5B #5断开异常23B SW-DCVQER 电源瞬间降低（整流）23C SW-DCNER DCONL合理性错误23E SF-TRNSER 整流侧传输错误23F SF-SYER 系统错误24B SW-DCVQER 电源瞬间降低24C SW-DCNER DCONL合理性错误311 SS-PWF DC125过低312 SW-ACSFT AC电源过低313 SS-P12VF 12V电源异常315 SW-MLTOVR MELD强制结束317 SW-S79ER 125V电源过低321 SW-PSPFT DC电源过低324 SW-24VFT 24V欠电压331 ST-RPWD12A RPWD故障341 ST-RAMBAK RAM备份开始411 SW-CF5B 5#驱动异常412 SW-CF5N 5#强制OFF413 SW-CFLBB #LB驱动异常414 SW-CFLBN #LB OFF异常415 SW-CFBK1A #BK1 ON异常416 SW-CFBK1B #BK1 OFF异常417 SW-CFBK1N #BK1 ON异常418 SW-CFBK2A #BK2 ON异常419 SW-CFBK2B #BK2 OFF异常41A SW-CFBK2N #BK2 ON异常431 SW-DF5A #5 OFF故障432 SW-DF5B #5驱动故障433 SW-DF5N #5 OFF故障434 SW-DFLBA #LB OFF故障435 SW-DFLBB #LB驱动故障436 SW-DFLBN #LB OFF故障437 SW-DFBK1A #BK1 ON故障438 SW-DFBK1B #BK1 OFF故障439 SW-DFBK1N #BK1 ON故障43A SW-DFBK2A #BK2 ON故障43B SW-DFBK2B #BK2 OFF故障43C SW-DFBK2N #BK2 ON故障43D SW-DFRLA #RL OFF故障43E SW-DFRLB #RL驱动故障43F SW-CFDYNA #DYN ON故障441 SW-CF5A #5故障442 SW-CFLBA #LB故障443 SW-CFBK1A #BK1故障444 SW-CFBK2A #BK2故障445 SW-CFRLA #RL故障446 SW-CFRLB #RL驱动故障44E SW-DFRLB #RL驱动故障511 SW-60E 60或60A故障531 SW-HDRNA HDRN ON故障532 SW-HDRNB HDRN OFF故障533 SW-SSUA 控制柜SSU ON故障534 SW-SSDA 控制柜SSD ON故障535 SW-FSSUC1A 轿厢轿顶（FRONT1）SSU ON故障 536 SW-FSSDC1A 轿厢轿顶（FRONT1）SSD ON故障 537 SW-FSSUC1A 轿厢轿顶（REAR1）SSU ON故障 538 SW-FSSDC1A 轿厢轿顶（REAR1）SSD ON故障 539 SW-FSSUC2A 轿厢轿顶（FRONT2）SSU ON故障 53A SW-FSSDC2A 轿厢轿顶（FRONT2）SSD ON故障 53B SW-FSSUC2A 轿厢轿顶（REAR2）SSU ON故障 53C SW-FSSDC2A 轿厢轿顶（REAR2）SSD ON故障611 SD-32GQ 驱动软件异常612 SC-S29 管理软件异常623 SW-EST2 EST动作两次61D SN-PCH 控制屏打开61E SN-29LT #29安全电路61F SN-29 #29安全电路62D SN-NFSRQ SETS NFS请求62E SN-NFS SETS NFS请求631 SW-D89 紧急停止632 SW-DNRS 不能重启动633 SW-EST1 E-STOP 1次634 SW-EST12 E-STOP 2次635 SC-NRSLRQ 管理再启动不能要求636 SW-NDPD 出发异常63F SW-HRSOK 扶手组件643 SW-EST1 E-STOP 1次646 SW-87A 87 ON故障647 SW-87B 87 OFF故障648 SW-HRSA HRS ON故障64C SW-SETSBFSP SETS缓冲器速度限制64D SY-SFRST 安全回路复位指令64E SC-MSALT 管理S/W ALT64F SC-GCALT 群管理S/W ALT67B ST-LRTY 低速度自动模式重试711 SW-DOPN 开门运行中712 SS-DKC（SLC） 开门运行中723 SW-41DGB 41DG OFF异常724 SW-FCLT12B FRONT（1、2CAR）CLT OFF故障 725 SW-RCLT12B REAR（1、2CAR）CLT OFF故障 726 SW-FSDE12B FRONT（1、2CAR）SDE OFF故障 727 SW-RSDE12B REAR（1、2CAR）SDE OFF故障 731 SW-41DGA 41DG ON异常732 SW-FOLT12B FRONT（1、2CAR）OLT OFF故障 733 SW-ROLT12B REAR（1、2CAR）OLT OFF故障 741 SW-DSOPN DS开门检测（EN81）742 SW-DFCLT12A FRONT（1、2CAR）CLT ON故障 743 SW-DFCLT12B FRONT（1、2CAR）CLT OFF故障 744 SW-DRCLT12A REAR（1、2CAR）CLT ON故障 745 SW-DFCLT12B FRONT（1、2CAR）CLT OFF故障 746 SW-DFFG12A FRONT（1、2CAR）FG ON故障 747 SW-DFFG12B FRONT（1、2CAR）FG OFF故障 748 SW-DRFG12A REAR（1、2CAR）FG ON故障 749 SW-DRFG12B REAR（1、2CAR）FG OFF故障 74A SW-DFOLT12A FRONT（1、2CAR）OLT ON故障 74B SW-DFOLT12B FRONT（1、2CAR）OLT OFF故障74C SW-DROLT12A FRONT（1、2CAR）OLT ON故障 74D SW-DROLT12B FRONT（1、2CAR）OLT OFF故障 751 SW-D41DGA 41DG ON故障752 SW-D41DGB 41DG OFF故障814 SW-FRLUB 前门RLU OFF故障815 SW-FRLDB 前门RLD OFF故障816 SW-RRLUB 后门RLU OFF故障817 SW-RRLDB 后门RLD OFF故障81D SW-UDLB UL、DL一起停止81E SW-DLC DL关门停止81F SW-ULC UL关门停止831 SW-FDZUA 前门DZU ON故障832 SW-FDZDA 前门DZD ON故障833 SW-FRLUA 前门RLU ON故障834 SW-FRLDA 前门RLD ON故障835 SW-RDZUA 后门DZU ON故障836 SW-RDZDA 后门DZD ON故障837 SW-RRLUA 后门RLU ON故障838 SW-RRLDA 后门RLD ON故障839 SW-UDHSAB UHS、DHS故障83A SW-TSWER 终端开关故障83B SW-DZCCAB DZ检测回路ON、OFF故障83C SW-FDZRLX 前门平层开关故障83D SW-RDZRLX 后门平层开关故障83E SW-UDLUDSRX UL、DL和USR、DSR故障83F SW-UDLUDSRB UL和DL OFF或USR和DSR故障 841 SW-TS3DE 终端开关运行距离故障842 SW-TS3SE 终端开关命令错误843 SW-UDHSA UHS、DHS故障844 SW-UDHSB UHS和DHS OFF84D SW-FMCTE 楼层计数错误918 SW-CFBK1N #BK1强迫OFF91A SW-CFBK2N #BK2强迫OFF91C SS-ENCCNF 编码器无连接91D SS-ENCCNF-HAND 编码器故障91E SS-ENCCNF-AUTO 编码器故障922 SW-BKERNF BK1故障932 SW-BKERNR BK1故障93B S-JZER 刺激位置计算故障93C SW-TCOFF 编码器故障93D SD-THNG 次级不匹配93E SD-AZER 编码器Z相故障93F SD-AEER 编码器F相故障941 SW-BKOC1 #BK1过电流942 SW-BKNC1 #BK1 DC-CT断线943 SW-BKBD1 #BK1线圈故障944 SW-BKSC1 #BK1线圈短路945 SW-BKCE1 #BK1 DC-CT故障946 SW-BKAS1 #BK1线圈全部短路951 SW-BKOC1 #BK2过电流952 SW-BKNC1 #BK2 DC-CT断线953 SW-BKBD1 #BK2线圈故障954 SW-BKSC1 #BK2线圈短路955 SW-BKCE1 #BK2 DC-CT故障956 SW-BKAS1 #BK2线圈全部短路A01 SW-TGBL 异常低速A02 SW-TGBH 异常高速A03 SW-TGBR 逆行运行A04 SW-AST 失速定时器A05 SW-TGBX 电动机、限速器转速器反馈故障 A07 SW-TGRL 再平层异常A08 SW-ASTW 失速故障A0D SS-DEST SLC急停A0E SS-TGBH 异常高速A0F SS-AST 失速定时器A11 SW-TGBL 异常低速A12 SW-PVJP 速度与速度图形偏差故障A13 SW-DECT 减速时限A14 SW-LOVR 行程过头A16 SW-PTJP 模式跨接A18 SW-LOS 手动高速异常A19 SW-TGML MELD反转运行A21 SW-RLT 再平层时限A23 SW-DECTN 减速时限（缓停止）A31 SW-OVJP 速度与速度图形对比A32 ST-LSA 运行检测A33 SW-SELD 选层器故障A34 SW-TSAK TSD运行A35 SW-AST 失速定时器A36 SW-OTJP 模式跨接故障A37 SW-TGRL 再平层异常A38 SW-FMSER FMS失败A39 SW-SELD2 选层器故障A43 ST-SELZ 选层器缺少检出A46 ST-TLPRN TLP运行检出A47 SW-TGVB1 轿厢震动等级1A48 SW-TGVB2 轿厢震动等级2B21 SW-WGE2 秤装置异常B23 SW-WGCN 秤装置断线B31 SW-WGE2 秤装置异常B32 SW-WGE1 秤装置异常B33 SW-WGCN 秤装置断线B34 SW-WGWE 秤设定异常B35 SW-WGTEMPE 秤温度异常B41 SW-VRSFL 可变速故障B45 ST-WTHEH 秤量温度超过60度B46 ST-WTHEC2 秤量温度在30至40度 B47 ST-WTHEC1 秤量温度低于30度B48 ST-WADER 秤量温度A/D故障C01 SS-DEST SLC急停C02 SS-TGBH 异常高温C03 SS-AST 失速定时器C11 SS-DKC SLC开门运行C12 SS-TSDNG SLC TSD异常C13 SS-MCP-D5 MCP D5命令C14 SS-MCP-D89 MCP D89命令C1B SS-CCWC5 CC-WDT 5次C1C SS-CCWC4 CC-WDT 4次C31 SD-MCPWDE CC-WDT 故障C32 SD-RBOTNG MCP重启故障C33 SD-INITF MCP初始化故障C3D SS-CCWC3 CC-WDT 3次C41 SS-MCPT10S MCP-WDT屏蔽时间C4A SS-CCT10S CC-WDT屏蔽时间C4E SS-CCWC2 CC-WDT 2次C4F SS-CCWC1 CC-WDT 1次D32 SD-RAMER 驱动RAM故障D33 SD-DTER 驱动系统设定故障D35 SW-ASYSER ACC代码设定故障D36 SW-TSYER T/M代码设定故障D37 SW-SSYER 速度代码设定故障D39 SW-RAMER 控制RAM故障D3E SW-SETS-SYSER SETS设定故障E31 S-STER-P1ACL P1ACL故障E32 S-STER-TCA TCA故障E33 S-STER-CNV CNV故障E34 S-STER-ASC1 SC故障E35 S-STER-FCS1 前门CS1故障E36 S-STER-FDC1 前门DC1故障 E37 S-STER-RCS1 后门CS1故障 E38 S-STER-RDC1 后门DC1故障 E39 S-STER-WGD 秤量装置故障 E41 SW-P1ACL-HNG P1ACL故障E42 SW-TCA-HNG TCA故障E43 SW-CNV-HNG CNV故障E44 SW-ASC1-HNG SC故障E45 SW-FCS1-HNG 前门CS1故障 E46 SW-FDC1-HNG 前门DC1故障 E47 SW-RCS1-HNG 后门CS1故障 E48 SW-RDC1-HNG 后门DC1故障 E49 SW-WGD-HNG 秤量装置故障。
三菱电梯凌云主板故障代码
三菱电梯凌云主板故障代码主板故障代码：E0 无故障E1 欠速故障E2 超速故障E3 反转故障E4AST故障(失速)E5 过电流E6 过电压E7 欠电压E8LB接触器故障E9接触器故障EA BK抱闸故障EB轿厢串行传送故障EC厅层串行传送故障ED系统错误(基板跨接器设定错误) EEsddnrs 驱动电脑不能再启动EFswnrs2 控制电脑不能再启动门机板故障代码：0 串行传送错误1 变频器过流2 +12v欠电压3 主回路欠压4 CPU之WDT错误4. GS(门锁)错误5. 位置开关错误7 开关门指令错误9 关门操作错误A 开关门超速A. 位置计数器出错B. 位置监测器出错C. 编码器错误D 过负载E. DLD余量不足F 超速检查F. GS释放时指示三菱电梯死机的原因：1. 限位、极限、换速开关距离不当或开关本身不好(注意：慢车有时好开有时不好开);2. 上下限位开关接触不好单向死机或偶尔急停;3. 轻载、超满载数据不好(平层后死机或没有到目的层即紧急停靠平层后死机);4. 超满载板性能不好(平层后死机);5. 平层感应器再平层感应器不好(快车平层后死机)(半年做次自学习);6. 编码器性能不好;7. 编码器尾部插头焊接不好，接触不好(偶尔死机或急停返平层死机，有时不返平层);8. P1 板与W1 板之间的接口接触不好死机(再关电送电好开一段时间又死机);9. 印板灰尘太多，天气潮湿感应电死机(用酒精洗干净，吹干即可);10. 程序块本身性能不好;11. 接地系统不好;12. 通讯部分引起(查有否干扰，查通讯线路、通讯板);13. 扁电缆干扰(平层后死机);14. 电源部分(查供电波形);15. 各主线接触不好引起(包括用户下部);16. 紧急电源识别触点接触不好(NORR 接触器没吸合);17. 主保险丝接触不好有急停现象;18. 基极变压器不好(运行中急停后又自动恢复或平层后死机);19. 基极变压器内部有轻微短路，上行死机，过电压;20. 驱动模块性能差(慢慢平层后死机);21. 驱动板或其插头不好;22. 驱动板上的驱动程序块本身不好或程序不好(运行中急停或平层后死机);23. 逆变器温度过高(会出现瞬时平层后死机，眨眼就恢复);24. 主充电电容容量不够死机(有时开不起来);25. 主充电电容充电瞬间保护的均压电阻接触不好(平层后死机或烧充电电容);26. 互感器插头或本身不好(快慢车均不好开);27. 再生模块性能不好死机;28. 再生电阻不好(接触不好或断线);29. 再生电阻配置错误，在某一个方向上运行到上部或下部满载死机;30. 控制屏输出到主机的大线在互感器的眼中穿错(快慢车均死机);31. 5#接触器、LB 接触器回馈信号不好;32. 抱闸火花消除器到接触器的线接触不好(平层后死机);33. 抱闸触点不好;34.抱闸力的设置过大或过小死机;35. 门机部分不好(查开关门限位，门机编码器);36. 安全触板接触不好(GPS-3)(平层后不能启动，但抱闸张开，在中间层也不返平层);37. 操纵箱基板不好或轿内显示板不好;38. 安全回路有电阻(但灯亮，不动车或急停);39. 门锁回路有电阻(但灯亮，不动车或急停);40. 钢丝绳打滑超过16 次(急停或返平层后死机)。
三菱电梯故障代码表
三菱ELENESSA电梯故障代码表三菱ELENESSA电梯故障查询表三菱ELENESSA电梯在顶楼外召电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。
MON1转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果--—-E0没有故障---———E1速度异常过低时检出《SW—TGBL》--—---E2速度过大是检出《SW—TGBH》————-—E3逆转是检出《SW-TGBR》——-——-E4AST异常时检出《SW-AST》--——-—E5逆变器过电流时检出《SS—LOCFO》-—--——E6整流器过电流检出《SS-COVH》--—--—E7整流器电压不足时检出《SS—LVLT》-—----E8LB线圈故障断电时检出《SW-CFLB》-—-———E95线圈故障断电时检出《SW-CFU》-—-———EA迫力接点ON/OFF故障时检出《SW-CFBK》————-—EB轿箱直接信号传输异常《ST-STSCE》——-—-—EC厅外和指令直接信号传输异常《ST—STSHE》———-—-ED系统异常《ST-SYER》——-—--EE驱动在不能启动《SD-DNRS》-————-EF控制在不能启动《SW—NRS》0.将MON1不变,把MON0旋转到1位置。
显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM,那么显示2等于512MM。
将MON1不变，把MON0旋转到2位置。
数据输入《安装时间用，和SW1同时使用》将MON1不变,把MON0旋转到3位置。
《显示楼层》将MON1不变，把MON0旋转到4位置.《显示楼层》将MON1不变,把MON0旋转到5位置。
《称重数据输入,保养时使用》将MON1不变，把MON0旋转到6位置。
手动优先模式将MON1不变,把MON0旋转到7位置。
《显示楼层》将MON1不变，把MON0旋转到8位置.《显示楼层》将MON1不变，把MON0旋转到9位置.《显示楼层》将MON1不变,把MON0旋转到A位置。
三菱ELENESSA电梯故障代码表
三菱ELENESSA电梯故障代码表编辑| 删除| 权限设置| 更多▼更多▲•设置置顶•推荐日志•转为私密日志众森`V`楼梯发表于2010年05月01日14:41 阅读(5) 评论(0) 分类：个人日记权限: 公开三菱ELENESSA电梯故障查询表三菱ELENESSA电梯在顶楼外召电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。
MON1转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》0。
将MON1不变，把MON0旋转到1位置。
显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。
将MON1不变，把MON0旋转到2位置。
数据输入《安装时间用，和SW1同时使用》将MON1不变，把MON0旋转到3位置。
《显示楼层》将MON1不变，把MON0旋转到4位置。
《显示楼层》将MON1不变，把MON0旋转到5位置。
三菱电梯GPS-3故障代码表
65 12V电源异常
66逆变器温度异常检出
67锁相环检出（PLLSYNC）
68整流器电流过大
69逆变器电流过大
6A整流器电流过大时检出
6B电源异常
6C U相过电流
6D V相过电流
6E W相过电流
71 CC-WDT5次异常检出
72 CC-WDT4次异常检出
73 CC-WDT3次异常检出
D6前门DC-CPU故障
D7前门IC-CPU故障
D8前门CZ-CPU故障
D9 CL-CPU故障
DA CH-CPU故障
DB SC-CPU故障
DC SH-CPU故障
DD HS-CPU故障
E1轿箱后门BC-CPU5异常检出
E2轿箱后门BC-CPU6异常检出
E3轿箱后门BC-CPU7异常检出
E4轿箱后门BC-CPU8异常检出
E9 5线圈故障断电时检出《SW-CFU》
EA迫力接点ON/OFF故障时检出《SW-CFBK》
EB轿箱直接信号传输异常《ST-STSCE》
EC厅外和指令直接信号传输异常《ST-STSHE》
ED系统异常《ST-SYER》
EE驱动在不能启动《SD-DNRS》
EF控制在不能启动《SW-NRS》
01温度异常
02紧急停止一次
03 CC-WDT3次
04 SLC-WDT3次
05过电流
06再生电阻负载过大《SW-SOLR》
07 41DG故障
08限位开关异常
09 PAD异常检出
0A称重数值异常检出
0B PAD故障
0C充电异常
0D再平层时异常检出
11复位后重试不能
12选择器出错
上海三菱电梯怎么调故障代码
上海三菱电梯怎么调故障代码故障代码表（F板为例）:02 :运行中门锁脱开（急停）03 :错位（超过45CM ），撞到上限位开关时修正，即层楼置为最高层04 :错位（超过45CM ），撞到下限位开关时修正，即层楼置为最底层05 :电梯到站无法开门06 :关门关不上，蜂鸣器响08 :通讯中断09 :变频器出错，急停，变频器故障对应变频器故障代码表处理10:错位（超过45CM ），撞到上终端减速开关时修正11:错位（超过45CM ），撞到下终端减速开关时修正12:错位（超过45CM ），撞到上终端减速开关时修正13:错位（超过45CM ），撞到下终端减速开关时修正15:变频器未输出运行信号到 SM-01的JP2.10（X19）16:变频器运行信号在上抱闸前无17:参数错误18:写层时层楼不符20 :平层开关动作不正确22:电梯反向溜车23:电梯超速急停24:电梯失速急停31:电梯溜车急停32:安全回路断开急停33:电机电源接触器保护，停止启动34:抱闸接触器保护，停止启动35:抱闸接触器保护，停止启动36:电机电源接触器保护，停止启动37:轿门锁继电器保护，停止启动接触器损坏，不能正常吸合38:抱闸开关故障39:安全回路的触点保护44:门区开关动作不正确45:开门再平层继电器触点保护49:在开门到位的状态下厅门锁与轿门锁不一致50:厅门锁与厅门锁继电器检测不一致51:门连续受阻超过3次52:开门再平层超过10秒仍不平53:控制调速器进线接触器信号与调速器进线接触器触点检测不一致P1板的3FF代码编码器故障001正常运行停止042下端站KSE偏低083无24电源619速度参考值警告002 MC （微处理机）异常043下端站KSE偏高084 DMS 损坏620电机控制超时003停止时无 KSE 044 KSE 的距离较高085 LM 通讯中断621 UART 接受失败004非法移动045无顶层086 RUET故障622消息源故障005停止时SH吸合046顶层错误087 RTSC 故障623消息长度错误006停止时SB吸合047再平层错误088编码器故障624接受状态错误007 SH故障048 ? 089运行时间过长 625发送状态错误008 SB故障049 OTP/层楼错误090停止反转故障626 EPROM 检验失败009 KB 故障050软件错误 091 SMBP 故障627 RAM 故障010 FC 故障051零参数092 IVXVF--HW 故障628电池故障011 FC 阻断052 CTP 溢出093 ACCESS 按钮开关 629 RAM 校验失败012方向错误053通讯中断094门触点630看门狗故障013超速054 PTC 校验数据095 ESTL超速631传送错误014速度过低055 PVF通讯中断096 ESTL转接错误632安全回路开015无向下目标056轿厢不停097 ESTL设备错误633 HW 编码警告016无向上目标057 PVF不停098通讯总线错误 634矢量异常017 KSE 过速058 SH 不停099 RSX 故障635接触器超时018无下端站KSE 059单次复位100 RFE故障636驱动板电源故障019无上端站 KSE 060双次复位101 RTRT 故障637制动电阻过热020位置丢失 061 RSE1 故障102 RKUET 故障021更高优先坏062 RSE2故障022标志码清除063 RSE3故障错误代码表错误代码错误内容解除方法e10速度异常检出进行错误清除操作e11速度异常检出后运转信号不断开电源再接通后进行错误清除操作 e20扶手滑动检出进行错误清除操作e21扶手滑动检出后运转信号不断开电源再接通后进行错误清除操作 e30扶手滑动复位模式设定值异常设定扶手滑动复位模式 e31扶手滑动持续时间设定值异常设定扶手滑动持续时间 e32扶手滑动监视开始时间设定值异常设定扶手滑动监视开始时间 e33扶手滑动计测定值异常设定扶手滑动计测值e34速度异常复位模式设定值异常设定速度异常复位模式e35运转脉冲计测定值异常设定运转脉冲计测值 e40供油周期设定值异常设定供油周期e41供油时间设定值异常设定供油时间 e50 cpu错误再合上电源e51 cpu内部ram w/r检查错误再合上电源e52 cpu内部rom总和检查错误再合上电源e53 eeprom占线计时器输出错误再合上电源e54 eeprom写入许可错误再合上电源e55 eeprom写入禁止错误再合上电源e56 eeprom写入错误再合上电源e58运转信号接通故障错误断开运转信号，再合上电源进行错误清除操作 e59运转信号断开故障错误再合上电源后进行错误清除操作监视器出错电源追问,再合上上海三菱电梯怎么才能调出故障代码呀谢谢回答名称指示内容 pp相序检查灯Wdtl拖动电脑工作灯Wdt2控制电脑工作灯41dg门关闭灯21开门指令22关门指令29安全回路89自动或运行中60自动状态门区指示灯ste串行通讯检查灯stm指令灯up上运行dn下运行mnt检查灯三菱GPS系列电梯的故障代码从GPS,GPS2到GPS3，系统机构发生了很大的变化，操作方法有较大差异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海三菱电梯故障代码大全
摘要: 即便三菱电梯是比较知名的牌子，质量个方面也比较有保障，但三菱电梯也会出现一些故障问题。
三菱电梯从GPS,GPS2 到GPS3，系统机构
发生了很大的变化，操作方法有较大差异。
但其基本故障代码是一样的。
在实际维修中，故...
即便三菱电梯是比较知名的牌子，质量个方面也比较有保障，但三菱电梯也会出现一些故障问题。
三菱电梯从gps,GPS2 到GPS3，系统机构发生了很
大的变化，操作方法有较大差异。
但其基本故障代码是一样的。
在实际维修中，故障代码只是一个维修的参考：
主板故障代码：
E0 无故障
E1 欠速故障
E2 超速故障
E3 反转故障
E4AST 故障(失速)
E5 过电流
E6 过电压
E7 欠电压
E8LB 接触器故障
E9 接触器故障
EA BK 抱闸故障。
