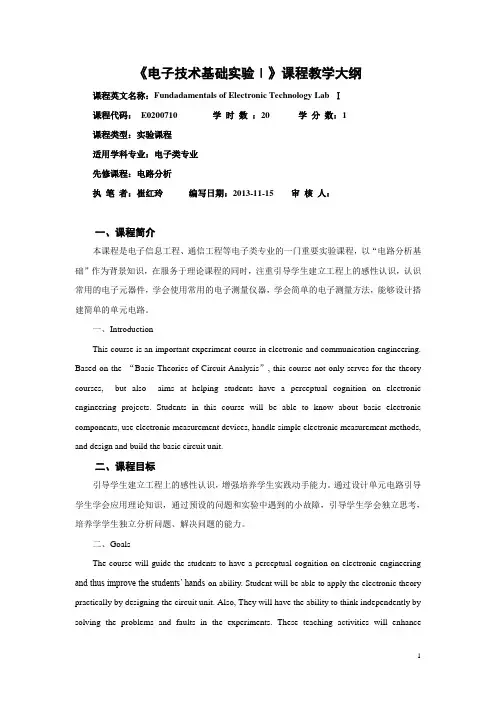

《电子技术基础实验Ⅰ》课程教学大纲

课程英文名称：Fundadamentals of Electronic Technology Lab Ⅰ

课程代码：E0200710 学时数：20 学分数：1

课程类型：实验课程

适用学科专业：电子类专业

先修课程：电路分析

执笔者：崔红玲编写日期：2013-11-15 审核人：

一、课程简介

本课程是电子信息工程、通信工程等电子类专业的一门重要实验课程，以“电路分析基础”作为背景知识，在服务于理论课程的同时，注重引导学生建立工程上的感性认识，认识常用的电子元器件，学会使用常用的电子测量仪器，学会简单的电子测量方法，能够设计搭建简单的单元电路。

一、Introduction

This course is an important experiment course in electronic and communication engineering. Based on the “Basic Theories of Circuit Analysis”, this course not only serves for the theory courses, but also aims at helping students have a perceptual cognition on electronic engineering projects. Students in this course will be able to know about basic electronic components, use electronic measurement devices, handle simple electronic measurement methods, and design and build the basic circuit unit.

二、课程目标

引导学生建立工程上的感性认识，增强培养学生实践动手能力。通过设计单元电路引导

学生学会应用理论知识，通过预设的问题和实验中遇到的小故障，引导学生学会独立思考，

培养学学生独立分析问题、解决问题的能力。

二、Goals

The course will guide the students to have a perceptual cognition on electronic engineering

-on ability. Student will be able to apply the electronic theory and thus improve the students’ hands

practically by designing the circuit unit. Also, They will have the ability to think independently by solving the problems and faults in the experiments. These teaching activities will enhance

students’ ab

ility to analyze and solve problems.

三、课程内容安排和要求

（一）教学内容、要求及教学方法

实验一：示波器的使用（2学时）

a、了解电子技术实验系统的基本组成部分。

b、了解示波器的基本原理及其性能指标。

c、掌握示波器面板旋钮的正确使用，掌握用示波器定量测量周期信号的方法。。

实验二：函数发生器、晶体管毫伏表的使用（2学时）

a、了解函数发生器的基本原理及其性能指标。

b、熟悉函数发生器、晶体管毫伏表的面板旋钮及正确使用方法。

c、进一步掌握周期信号波形的定量测试方法，掌握用示波器测量交流信号中直流分量的测试方法。

d、掌握交流信号有效值的测试方法

实验三：直流稳压电源、万用表的使用（2学时）

a、了解直流稳压电源、万用表的基本原理及其性能指标。

b、加深对常用电子测量仪器性能指标的了解。

c、掌握直流稳压电源和万用表的正确使用方法。

d、掌握直流电压、直流电流的测量方法。

实验四：叠加定理、戴维宁——诺顿等效定理的验证（2学时）

a、进一步掌握直流稳压电源和万用表的使用方法。

b、进一步掌握直流电压和直流电流的测试方法。

c、进一步加深对叠加定理的理解。

d、掌握面包板的结构、使用方法、学会识别色环电阻。

实验五：一阶电路时域响应的测量（2学时）

a、进一步掌握一阶RC电路的零输入响应，零状态响应和全响应。

b、掌握一阶电路的时间常数的测量方法。

c、研究电路参数对响应的影响。

d、电容元件的识别。

实验六：串联RLC电路时域响应的测试（2学时）

a、观测二阶RLC串联电路的暂态响应的基本规律和特点。

b、了解二阶RLC串联电路参数对响应的影响。

c、掌握电感元件的识别方法。

实验七：正弦稳态时R、L、C的电压电流相位关系的测试（2学时）

a、进一步掌握正弦稳态电路中R、L、C元件的电压电流关系。

b、掌握相位差的测试方法。

c、进一步熟练掌握示波器的双踪测试方法。

实验八：RC低通滤波器的设计与测试（2学时）

a、了解低通滤波器的频率特性。

b、掌握网络频率特性测试的一般方法。

c、测量一阶RC低通滤波器的幅频特性和相频特性。

实验九：二阶RC高通滤波器的设计与测试（2学时）

a、了解二阶高通滤波器的频率特性。

b、掌握网络频率特性测试的一般方法。

c、测量二阶RC高通滤波器的幅频特性和相频特性。

实验十：RLC串联谐振电路（2学时）

a、进一步理解谐振电路的谐振特点。

b、掌握谐振频率、品质因数的测试方法。

c、掌握串联谐振电路的频率特性的测试方法。

（二）自学内容和要求

自学Multisim软件，并要求能够进行电路仿真。

四、考核方式

平时50%+期末操作考试50%（期末从以下几个方面考核：元件识别，电路搭建、仪器使用、测量方法）

五、建议教材及参考资料

（一）教材：

《电子技术基础实验》，崔红玲主编，电子科技大学出版社出版。

（二）参考资料：

1．《电路分析基础》，胡翔骏主编，高教出版社
