f18加装倒车影像
天龙车倒车影像安装教程
![天龙车倒车影像安装教程](https://img.taocdn.com/s3/m/4e48db1a2bf90242a8956bec0975f46527d3a72f.png)
天龙车倒车影像安装教程
1.准备工具和材料:车载倒车影像装置、电钻、螺丝刀、绝缘胶
带、电线套管、电缆束带、电线接头等。
2.打开车辆的后备箱,找到倒车灯的位置。
倒车灯通常位于车尾
的左右两侧,可以根据车型和品牌的不同而有所差异。
3.使用电钻和螺丝刀拆下倒车灯的灯罩。
小心不要弄碎灯罩,以
免影响安装效果。
4.将倒车影像装置固定在倒车灯的位置上。
根据倒车影像装置的
设计和车辆结构的不同,可能需要使用螺丝将其固定在原有的
倒车灯座上,或者使用胶带将其粘贴在合适的位置上。
5.将倒车影像装置的电线连接到倒车灯的电源线上。
使用绝缘胶
带将电线固定在一起,以避免松动和短路。
6.将倒车影像装置的视频线连接到车载显示屏的视频输入接口上。
根据车辆的不同,可能需要使用转接线或者适配器来连接。
7.完成连接后,将倒车灯的灯罩重新安装在原位上。
8.将倒车影像装置的电源线接入车辆的电源系统。
可以选择将电
源线连接到车载电瓶上的正负极,或者连接到车载电源插座上。
9.将所有的电线整理好,使用电线套管和电缆束带进行固定,以
避免松动和干扰其他部件的正常工作。
10.完成安装后,启动车辆并将倒车档挂入倒车档。
车载显示屏上
应该会显示出倒车影像,以帮助驾驶员进行倒车操作。
请注意,在进行车辆电路改装时,建议寻求专业的技术支持或者请专
业的汽车装饰店进行安装,以确保安装过程安全可靠,不影响车辆的正常使用。
汽车倒车影像安装方法
![汽车倒车影像安装方法](https://img.taocdn.com/s3/m/29a6358b5ebfc77da26925c52cc58bd6318693c4.png)
汽车倒车影像安装方法1. 引言如今,汽车倒车影像已经成为了现代车辆的标配设备。
它能够有效地帮助驾驶员在倒车时观察到车辆周围的情况,避免潜在的事故发生。
本文将详细介绍汽车倒车影像的安装方法,帮助您在需要时能够将该设备正确地安装到您的车辆中。
2. 安装前准备在进行安装之前,您需要做一些准备工作:- 汽车倒车影像设备(包括摄像头和显示屏)- 所需的安装配件(如电缆、接头等)- 适当的工具(如螺丝刀、钳子等)确保您已经购买了合适的倒车影像设备,并准备好了所需的配件。
3. 安装步骤步骤1:确定安装位置首先,您需要确定您打算安装倒车影像设备的位置。
一般来说,最常见的安装位置是后视镜下方或车尾部位。
不同车辆的设计会有所不同,因此您需要根据自己的车型和实际情况选择最合适的位置。
步骤2:安装摄像头将摄像头固定在您选择的安装位置上。
使用螺丝刀或钳子等工具,根据摄像头上的固定孔进行固定。
确保摄像头安装稳固,并且视角可以完整地覆盖您需要观察的区域。
步骤3:连接电源将摄像头的电源线连接到车辆的电源系统上。
您可以选择将摄像头的电源线接到保险丝盒或导航系统的电源线上。
请注意,连接电源时务必断开车辆的电源,以免发生触电事故。
步骤4:安装显示屏根据您的倒车影像设备类型,选择合适的显示屏安装位置。
一般来说,您可以选择将显示屏安装在前排驾驶座旁边的中控台上或安装在后排乘客座位的头枕上。
使用合适的固定支架将显示屏固定在选择的位置上。
步骤5:连接摄像头和显示屏使用提供的电缆将摄像头和显示屏连接起来。
根据摄像头和显示屏上的接口类型,选择合适的接头进行连接。
确保连接牢固,并将多余的电缆隐藏起来,以保持车内整洁。
步骤6:测试安装效果安装完成后,重新给车辆供电,并测试倒车影像设备的工作效果。
在倒车时,观察显示屏上的图像,确保摄像头能够清晰地拍摄到车辆周围的情况。
如有需要,可以调整摄像头的朝向或显示屏的亮度、对比度等参数。
4. 总结汽车倒车影像的安装主要包括确定安装位置、安装摄像头、连接电源、安装显示屏和连接摄像头与显示屏等步骤。
没有想象中困难教你如何自己安装倒车影像
![没有想象中困难教你如何自己安装倒车影像](https://img.taocdn.com/s3/m/a63c1afcdb38376baf1ffc4ffe4733687e21fcdc.png)
没有想象中困难教你如何自己安装倒车影像现如今,随着汽车工业技术的发展,各种驾驶辅助系统逐渐普及,像盲区监测、自动刹车、抬头显示等都是非常实用贴心的驾驶辅助系统,它可以使驾驶变得更加简单完全。
而提到驾驶辅助系统,“倒车影像”绝对算是所有辅助系统中应用最广且驾驶员最离不开的系统之一,它就像我们的第三只眼睛一样,帮助驾驶员观察到车辆正后方看不到的视野范围,从而避免车辆发生剐蹭以及撞到过路的行人。
即便如此,现在很多入门级轿车以及低配版车型上原厂依旧没有配备倒车影像功能,车主们只能通过后期加装来实现完成。
那安装倒车影像复杂吗?下面,小编就来就来教各位如何自己动手安装倒车影像。
一、准备与安装目前市场面上的倒车影像多分为两种:一种是替换原厂CD机,直接更换副厂中控大屏,这种倒车影像是比较早期的一种,适合原车中控屏为CD机的车型;还有一种是现在比较主流的智能倒车后视镜,它除了包含倒车影像功能之外,还具备行车记录仪、语音控制导航和在线听歌等功能,可谓一机多用。
而且这种倒车影像还不需要拆装中控屏,大大节省了安装时间。
从安全角度上来讲,直接替换原厂中控屏可能会导致一部分功能无法正常使用。
因此,车主们可以根据自己的车型,选择适合自己的倒车影像。
但最后不管是那种类型,安装倒车影像都是一个相对复杂的工程,需要一定动手能力。
今天,小编就以智能倒车后视镜为例给大家做演示。
首先,在准备好倒车影像后,要先接好线测试一下,若后视镜中没有显示影像的话建议直接选择退货更换。
一般情况下,大部分倒车影像接线都比较简单,按照接口形式直接对插就可以。
其中,如图所示,最长的一根线是用来连接显示屏的,通常上面会带有一个USB接口,用它直接插在智能后视镜上即可。
另外,线束中还包含倒车控制线(正极)以及倒车灯光的线束(正极和负极)。
而倒车控制线一般为红色,这根接线需要与倒车灯正极相连接,从而获取倒车挡位信号,在挂入倒挡后,智能后视镜中就会自动切换出倒车影像的画面。
雪佛兰畅巡倒车影像安装教程

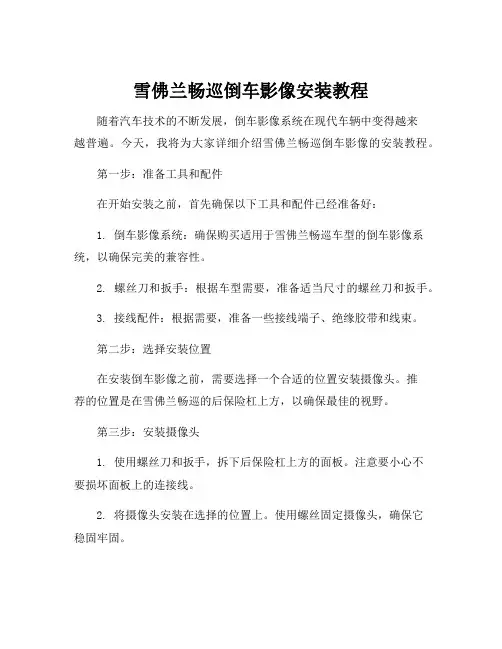

![雪佛兰畅巡倒车影像安装教程](https://img.taocdn.com/s3/m/11d361acdc88d0d233d4b14e852458fb770b3821.png)
雪佛兰畅巡倒车影像安装教程随着汽车技术的不断发展,倒车影像系统在现代车辆中变得越来越普遍。
今天,我将为大家详细介绍雪佛兰畅巡倒车影像的安装教程。
第一步:准备工具和配件在开始安装之前,首先确保以下工具和配件已经准备好:1. 倒车影像系统:确保购买适用于雪佛兰畅巡车型的倒车影像系统,以确保完美的兼容性。
2. 螺丝刀和扳手:根据车型需要,准备适当尺寸的螺丝刀和扳手。
3. 接线配件:根据需要,准备一些接线端子、绝缘胶带和线束。
第二步:选择安装位置在安装倒车影像之前,需要选择一个合适的位置安装摄像头。
推荐的位置是在雪佛兰畅巡的后保险杠上方,以确保最佳的视野。
第三步:安装摄像头1. 使用螺丝刀和扳手,拆下后保险杠上方的面板。
注意要小心不要损坏面板上的连接线。
2. 将摄像头安装在选择的位置上。
使用螺丝固定摄像头,确保它稳固牢固。
3. 通过一根供电线将摄像头连接到车辆的电源系统。
确保连接正确,以免出现电路故障。
第四步:连接显示器1. 根据倒车影像系统的说明书,找到显示器的连接接口。
2. 使用绝缘胶带或接线端子将显示器与摄像头连接起来。
确保连接稳固可靠。
3. 将显示器安装在适当的位置上,例如汽车内的中控台或后视镜附近。
第五步:测试和调整1. 在安装完毕后,启动车辆,打开倒车挡,观察显示器的画面。
2. 如果画面显示正常,但角度不正确,可调整摄像头的角度,直至获得最佳视野。
3. 如有需要,可以在显示器上调整图像的亮度、对比度和清晰度,以获得更好的显示效果。
第六步:装饰和固定1. 确保倒车影像系统安装完毕后,所有线束都已经固定好,并且不会妨碍其他车辆部件的正常工作。
2. 使用绝缘胶带、束线带或其他装饰材料将线束和摄像头进行隐藏和固定。
总结:以上就是雪佛兰畅巡倒车影像安装的详细步骤。
在进行安装之前,请确保阅读相关说明书,并确保具备一定的电器知识和技能。
如果您感到不确定或不熟悉,请寻求专业汽车修理人员的帮助。
通过安装倒车影像系统,可以提高驾驶的安全性和便利性,让您在倒车时更加轻松和自信。
宝马倒车影像加装

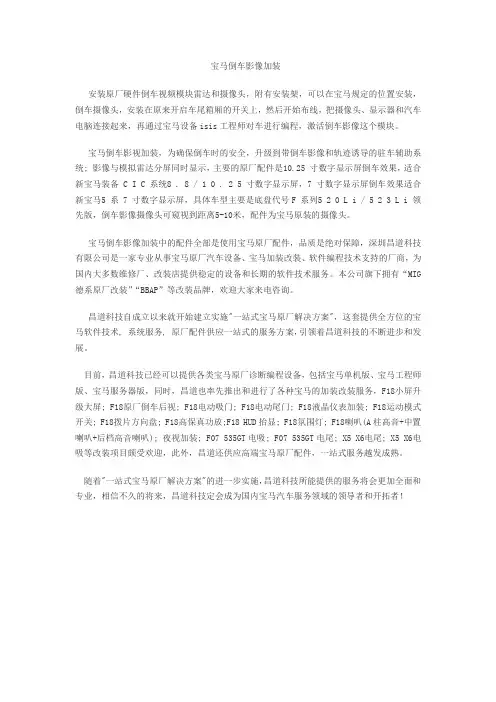

![宝马倒车影像加装](https://img.taocdn.com/s3/m/223445e5f8c75fbfc77db236.png)
宝马倒车影像加装安装原厂硬件倒车视频模块雷达和摄像头,附有安装架,可以在宝马规定的位置安装,倒车摄像头,安装在原来开启车尾箱厢的开关上,然后开始布线,把摄像头、显示器和汽车电脑连接起来,再通过宝马设备isis工程师对车进行编程,激活倒车影像这个模块。
宝马倒车影视加装,为确保倒车时的安全,升级到带倒车影像和轨迹诱导的驻车辅助系统; 影像与模拟雷达分屏同时显示,主要的原厂配件是10.25 寸数字显示屏倒车效果,适合新宝马装备C I C 系统8 . 8 / 1 0 . 2 5 寸数字显示屏,7 寸数字显示屏倒车效果适合新宝马5 系 7 寸数字显示屏,具体车型主要是底盘代号F 系列5 2 0 L i / 5 2 3 L i 领先版,倒车影像摄像头可窥视到距离5-10米,配件为宝马原装的摄像头。
宝马倒车影像加装中的配件全部是使用宝马原厂配件,品质是绝对保障,深圳昌道科技有限公司是一家专业从事宝马原厂汽车设备、宝马加装改装、软件编程技术支持的厂商,为国内大多数维修厂、改装店提供稳定的设备和长期的软件技术服务。
本公司旗下拥有“MIG 德系原厂改装”“BBAP”等改装品牌,欢迎大家来电咨询。
昌道科技自成立以来就开始建立实施"一站式宝马原厂解决方案",这套提供全方位的宝马软件技术, 系统服务, 原厂配件供应一站式的服务方案,引领着昌道科技的不断进步和发展。
目前,昌道科技已经可以提供各类宝马原厂诊断编程设备,包括宝马单机版、宝马工程师版、宝马服务器版,同时,昌道也率先推出和进行了各种宝马的加装改装服务,F18小屏升级大屏; F18原厂倒车后视; F18电动吸门; F18电动尾门; F18液晶仪表加装; F18运动模式开关; F18拨片方向盘; F18高保真功放;F18 HUD抬显; F18氛围灯; F18喇叭(A柱高音+中置喇叭+后档高音喇叭); 夜视加装; F07 535GT电吸; F07 535GT电尾; X5 X6电尾; X5 X6电吸等改装项目颇受欢迎,此外,昌道还供应高端宝马原厂配件,一站式服务越发成熟。
高清倒车影像系统安装及调试细节说明
![高清倒车影像系统安装及调试细节说明](https://img.taocdn.com/s3/m/ec924b2da31614791711cc7931b765ce05087aba.png)
高清倒车影像系统安装及调试细节说明1. 前言本文档旨在提供关于高清倒车影像系统安装和调试的详细说明。
请按照以下步骤操作以确保顺利完成安装和调试过程。
2. 安装准备在开始安装之前,请确保您已经准备好以下材料和工具:- 高清倒车影像系统主机- 倒车摄像头- 电线和接线头- 螺丝刀- 夹子- 螺丝3. 安装步骤步骤1:选择安装位置选择一个合适的位置安装倒车摄像头,确保摄像头能够清晰地拍摄到车辆后方的景象。
步骤2:连接电线将倒车摄像头的电线与高清倒车影像系统主机的电源线相连。
确保电线连接牢固并没有松动。
步骤3:固定摄像头使用螺丝和螺丝刀将倒车摄像头固定在选择的安装位置上。
请注意,固定时应确保摄像头位置稳固,并且可以调整角度。
步骤4:连接显示屏将高清倒车影像系统主机的视频输出线与车辆显示屏相连。
确保连接正确,以确保倒车影像能够正常显示在显示屏上。
步骤5:完成安装检查所有连接是否正确并牢固。
确保没有松动的电线或松动的部件。
完成安装后,进行下一步调试。
4. 调试步骤步骤1:打开电源将车辆的电源打开,启动高清倒车影像系统主机。
步骤2:检查连接检查所有连接是否牢固。
确保摄像头和显示屏都正常连接。
步骤3:调整摄像头角度通过调整摄像头的角度,确保倒车影像清晰可见。
步骤4:测试倒车影像慢慢倒车并观察显示屏上的倒车影像。
确保影像清晰、稳定,并能准确反映车辆后方的情况。
步骤5:完成调试调试完成后,关闭高清倒车影像系统主机,并检查所有连接是否正常。
5. 结束语本文档提供了高清倒车影像系统安装和调试的详细说明。
请按照文档中的步骤进行操作,确保安装和调试过程顺利进行。
如有任何疑问或问题,请及时联系相关技术人员寻求帮助。
货车倒车影像安装排线详细过程
![货车倒车影像安装排线详细过程](https://img.taocdn.com/s3/m/af204d05842458fb770bf78a6529647d26283411.png)
货车倒车影像安装排线详细过程第一步:准备工具和材料安装货车倒车影像需要准备一些工具和材料,主要有螺丝刀、电钻、梯子、电缆、排线、摄像头、显示屏等。
确保工具和材料都是质量可靠的,并充分准备好。
第二步:确定安装位置根据货车的具体型号和车身结构,确定安装倒车影像的位置。
一般来说,最佳位置是在货车尾部的顶端,这样可以最大限度地提高视野。
第三步:安装摄像头使用螺丝刀和电钻,将摄像头固定在已确定的安装位置上。
确保摄像头安装牢固稳定,并且能够提供良好的视野。
摄像头连接的电缆需要预留足够的长度,并与车辆内部电源接线连接。
第四步:安装显示屏将显示屏固定在驾驶员的可见范围内,通常选择安装在仪表盘或者后视镜上。
使用适当的工具将显示屏固定在所选位置上,并确保安装稳固。
第五步:布线连接根据摄像头和显示屏的位置,将电缆和排线从摄像头位置沿着车身布线连接到显示屏位置。
使用电缆固定卡将电缆固定在沿途的车身上,确保电缆不会松动。
第六步:接线连接将摄像头的电缆和显示屏的电缆进行接线连接。
一般来说,摄像头的电缆需要连接到车载电源上的倒车灯电源线,以便在倒车时自动启动摄像头。
而显示屏的电缆需要连接到车载电源上的ACC电源或者点火电源线上,以便在车辆启动时自动启动显示屏。
第七步:测试和调试完成上述安装后,进行测试和调试。
确认倒车灯点亮时,摄像头能够正常工作,并且显示屏能够正常显示倒车影像。
调节显示屏的亮度、对比度和清晰度,以获得最佳的视觉效果。
总之,货车倒车影像安装排线的详细过程包括准备工具和材料、确定安装位置、安装摄像头、安装显示屏、布线连接、接线连接和测试和调试。
通过正确安装和使用倒车影像系统,可以提高货车司机的安全驾驶水平,避免潜在的危险和事故发生。
f18加装倒车影像 (5)
![f18加装倒车影像 (5)](https://img.taocdn.com/s3/m/3522900a6c175f0e7cd137cf.png)
BMW Workshop Equipment And Special Tools Page 15
倒车影像系统电路图
BMW Workshop Equipment And Special Tools Page 16
倒车影像系统安装和接线图
BMW Workshop Equipment And Special Tools Page 17
加装步骤
• 将电线束经转向柱上方与仪 表板内的车身线束固定好并 与CIC供电线束捆绑在一起
将RGB导线连接至CIC插头内 - RT电缆,至针脚18 - WS电缆,至针脚28 -屏蔽,至针脚27 用小连接器连接K-CAN总线 - OR/GN电缆,至针脚11的同色电缆 - GN电缆,至针脚9的同色电缆
BMW Workshop Equipment And Special Tools Page 12
• 将控制单元与之家安装到行李箱中并使用螺栓固定好
BMW Workshop Equipment And Special Tools Page 7
加装步骤
安装并连接改装电缆
• 布设RGB、K-CAN及模块供电线缆
BMW Workshop Equipment And Special Tools Page 8
加装步骤
• 注意摄像头电缆B的布线。 当开启或关闭后备箱时,电缆不应 扭结或拉伸。 • 用带夹子H的电缆扎带将摄像头电缆B固定到尾门铰链(1)和 侧围(2)上。
BMW Workshop Equipment And Special Tools Page 6
加装步骤
• 安装环视摄像机模块支架
• 注:如果已在车中安装了支架,则不再需要。
BMW Workshop Equipment And Special Tools Page 1
倒车影像安装方法
![倒车影像安装方法](https://img.taocdn.com/s3/m/1b442e63abea998fcc22bcd126fff705cc175c88.png)
倒车影像安装方法倒车影像是现代汽车的一个重要辅助设备,它可以帮助驾驶员在倒车时更加方便地观察车辆后方的情况,确保安全倒车。
安装倒车影像需要一定的技术和步骤,下面我将为大家介绍一下倒车影像的安装方法。
准备工具和材料首先,我们需要准备一些工具和材料。
具体需要准备的工具和材料包括:倒车影像摄像头、导线、屏幕或显示器、工具包、胶带、电工胶布、绝缘胶带、导线接头、电源适配器等。
步骤一:确定安装位置首先,我们需要确定倒车影像摄像头的安装位置。
通常情况下,摄像头安装在车辆后方中央位置是比较合适的,这样可以观察到车辆后方的情况。
在选择安装位置时,要考虑到摄像头的视野范围和安装的稳固性。
步骤二:安装摄像头安装摄像头是倒车影像安装的关键步骤。
首先,使用工具包中的工具,将摄像头固定在选择好的位置上。
可以使用胶带或者其他固定装置来确保摄像头的稳固。
同时,要确保摄像头的镜头有清晰的视野范围,如果需要调整,可以使用调整支架来调整摄像头的角度和位置。
步骤三:连接导线接下来,我们需要将摄像头的导线连接到车辆的后部。
首先找到车辆的后备厢,然后找到车辆的后灯组,在灯组附近应该有一些导线,可以将摄像头的导线和车辆的导线进行连接。
连接的方法可以使用导线接头或者绝缘胶带来固定连接,确保连接牢固并且不易松动。
步骤四:安装显示屏安装摄像头后,还需要安装显示器或屏幕来观看倒车影像。
根据车辆的情况,可以选择安装在车辆的仪表盘上或者挂在车顶等位置。
安装显示器时,要确保其位置可以方便驾驶员观看,并且不妨碍驾驶员的视线。
步骤五:接通电源最后一步是接通倒车影像的电源。
通常情况下,可以选择连接到车辆的倒车灯上,这样当倒车时候,倒车灯亮起,倒车影像也会自动显示出来。
连接电源时,要确保使用电工胶布来固定导线,防止短路或者断电的情况发生。
总结通过以上的步骤,我们可以完成倒车影像的安装。
安装倒车影像需要一定的技术和耐心,如果您对汽车电路或者安装技术不是很熟悉,可以寻求专业人士的帮助来完成安装。
宝马116宝马118原车升级导航 加装专用倒车影像
![宝马116宝马118原车升级导航 加装专用倒车影像](https://img.taocdn.com/s3/m/b8fcf60a16fc700abb68fcca.png)
原车显示屏升级导航:利用解码器解码原车系统,在加导航模块通过解码器解码的通道在您原车屏幕上显示一套手写导航系统,原车不带触摸的,需要加装一块触摸板,和手机触摸板差不多,加装上去以后看不出任何改装痕迹,但是使用上,要比原厂的地图要好用很多,多种输入方法,基本满足所有人的输入习惯!加装倒车影像系统:通过解码器输入原车系统,在您进入R档状态下,会自动切换实景影像,显示在您原车显示屏上,辅助您更快,更安全的完成倒车。
摄像头安装在您原车牌照灯位置,或者原车预留位置。
无损-原厂开发:安装过程不破坏原车任何线路;在原车风格基础上,不改变原车音响并保留原汁原味播放效果的基础上,用原车液晶显示屏升级触摸手写导航系统,并实现后加线路与原厂接口的无损对插,不影响原车任何协议功能。
全面-功能齐全:支持原车控制与及原车按键切换+全触摸操控,随心操控后加装的GPS导航、DVD影音系统、数字电视等功能;智能倒车辅助系统,一挂倒档即可实时显示倒车系统!采用SD卡存储地图软件,升级只需要到更换SD卡即可,方便简单。
便捷-全屏触摸:使用最新的凯立德导航系统(可选配道道通等),方便简单的触摸手写操作,支持快拼输入。
地图更新快,一般原厂地图两年更新一次,我们一般一年两次。
进入倒车状态下,即时显示倒车实景影像,无损等待!高端车型为什么要做原车屏升级?宝马,奔驰,奥迪,在马路上出现的频率也越来越多,可是,随着大家对车不断提高的要求,就算是世界的名牌汽车,其实就算是再好的品牌,细细数来,也有一些不尽人意之处。
出于成本的考量,对于很多进口级别的豪华车来说,原车屏幕所具有的功能非常有限,几乎沦为一个摆设,有的取消了GPS导航,有的则取消了DVD影音娱乐系统,有的则两者都不具备。
可是车型内饰上是共用的国外版的液晶显示屏,在理论上是可以通过无缝升级,在保留原车所有功能的前提下,实现触摸手写GPS导航和DVD等功能的。
整个过程不破坏原车线路、不影响4S店保修,真正的免剪线无损安装解决方案!新款宝马118i宝马116加装导航系统-产品特点1、韩国台湾核心部件;特技技师安装施工。
君威加装倒车影像施工方案
![君威加装倒车影像施工方案](https://img.taocdn.com/s3/m/ce96135758eef8c75fbfc77da26925c52dc59111.png)
君威加装倒车影像施工方案1. 引言倒车影像系统是现代汽车常见的辅助驾驶技术之一,它能够帮助驾驶员在倒车时更加准确地判断车辆与障碍物的距离,提高行车安全性。
本文档将介绍在君威上加装倒车影像系统的具体施工方案。
2. 所需材料在施工之前,需要准备以下工具和材料:•倒车影像系统主机•倒车摄像头•电源线、视频线和信号线•电缆套管和束线带•电烙铁和焊锡3. 施工步骤步骤一:安装倒车摄像头1.选择适合君威的倒车影像系统摄像头,一般可安装在后备厢或车牌位置。
2.使用电缆套管将摄像头线路从摄像头位置引向车内。
3.清洁并打磨安装位置,确保表面光滑。
4.使用束线带将摄像头固定在安装位置上。
步骤二:连接倒车摄像头1.将摄像头的电源线、视频线和信号线分别引入车内。
2.根据倒车影像系统主机的电路图,将电源线与12V电源接口相连。
3.将视频线插入主机的视频输入接口。
4.连接信号线至主机的信号输入接口。
步骤三:固定和布线1.使用电缆套管和束线带将电源线、视频线和信号线固定在车内,避免杂乱和绞缠。
2.确保布线不会影响到其他车载设备和导致短路。
步骤四:连接主机1.根据倒车影像系统主机的接口,将主机与车辆的音视频系统相连接。
2.通过线束连接,确保信号的稳定传输。
步骤五:测试和调试1.启动车辆,将倒车挡位打开。
2.检查倒车影像系统的主机是否能够正常打开,并显示摄像头捕捉到的画面。
3.检查影像画面是否清晰,是否有颜色变形或无法正常呈现的问题。
4.调整摄像头的角度和方向,确保显示的影像符合实际视野。
4. 注意事项•在施工过程中,务必谨慎操作电器设备,避免触电和短路的风险。
•确保在施工前将车辆的电源关闭,并遵守施工安全规范。
•若对汽车电器不熟悉或感觉施工过程过于复杂,建议请专业人士施工或前往专业车辆改装店。
•在选择倒车影像系统主机和摄像头时,建议选择质量可靠、性能稳定的产品,避免影响行车安全。
5. 总结通过本文档,我们了解了在君威上加装倒车影像系统的施工方案,包括安装摄像头、连接线路、固定布线、连接主机以及测试和调试的步骤。
5系案例分析
![5系案例分析](https://img.taocdn.com/s3/m/08796ecd6bd97f192379e942.png)
E60 520 拖车进厂,无法启动。启动动时马达会“哒哒”声。
检查维修记录:该车不久前刚在我厂更换过启动马达
故障排除过程:使用ISID 读取故障代码没有相关故障代码,而 且电瓶的存电量正常。检查发动机外壳对车身的电压降,发现 没有电压降,所以确定接地没有问题。继续检查发动机仓正极 线对发动机外壳的电压降,发现在没有打马达时电压有约12V 但是在启动时电压居然下降到约1V。
ZGM更换流程
• 更换ZGM(中央网关模块)时,必须遵循以下特殊流程。 否则可能会对新的ZGM造成永久损坏。
• 更换ZGW时,对于“是否已经更换控制单元?”这个问 题,请回到“否”,并进行一次全车设码。 不要选择已更换控制单元(在“控制单元树”或“编辑 控制单元”选项卡中)、不要选“随后更换”。 完成全车编程和设码之后,使用ISID让Flexray进行学习, 按以下路径执行“AS5100_ZGMINI“: 活动 | 服务功能 | 03 车身 | 中央网关模块 |锁时后备箱盖自动弹开
故障确认:1.解锁时后备箱弹开的故障不是每次出现,当车 辆休眠后第一次测试时会出现
2.后备箱盖外侧及内部按钮均无法操作,但是后备箱 盖中控锁可以使用
故障查修:1.电脑检测无相关故障记忆存储 2.利用ISID检查后备箱盖外侧及内侧按钮状态均显示
未操作!尝试操作开关同样显示未操作!考虑到两个开关同时 损坏的可能性不大,而且A柱的开关和遥控器的操作都是正 常的。所以怀疑线路问题,于是检查两问题开关线路的搭铁 和通断(开关的很简单,只是切换为搭铁)。
采用分段发检查启动马达的正极线,就在正极接线柱这里找到 了故障点。这里有两个螺栓,外面这颗很容易看到也都会检查, 但里面这颗就会背忽视。请看照片。
客户反映:空调开到最大,但是风量很小
天龙车倒车影像安装教程
![天龙车倒车影像安装教程](https://img.taocdn.com/s3/m/fe56e93dcd1755270722192e453610661ed95ab0.png)
天龙车倒车影像安装教程一、前言现代汽车的倒车影像系统在驾驶过程中起到了重要的作用,不仅能够提高驾驶安全性,还能够简化倒车操作。
天龙车倒车影像系统作为一款高性能的倒车辅助设备,可以为驾驶员提供清晰的倒车视野,极大地提升了驾驶乐趣和驾驶安全性。
本文将为大家介绍天龙车倒车影像的安装步骤和注意事项,希望对大家在安装过程中有所帮助。
二、安装步骤1. 准备工具和材料在开始安装之前,需要准备好以下工具和材料:螺丝刀、扳手、电钻、导线、连接器、倒车影像摄像头、倒车影像显示屏等。
2. 确定安装位置根据车辆的结构和自身需求,选择一个合适的位置安装倒车影像摄像头。
一般来说,摄像头可以安装在车辆的后保险杠上或者车牌旁边。
3. 安装摄像头使用电钻在选择的位置上打孔,然后将倒车影像摄像头固定在孔上。
通过扳手和螺丝刀将摄像头牢固地固定在车辆上,确保其不会松动。
4. 连接电源将倒车影像摄像头的电源线接到车辆的电源线上。
可以使用连接器将两根导线连接在一起,确保连接牢固可靠。
如果需要,还可以使用胶带或者橡胶套将电源线和导线包裹起来,以防止受潮或者短路。
5. 连接显示屏将倒车影像显示屏的电源线接到车辆的电源线上,然后使用连接器将显示屏和摄像头连接在一起。
同样地,确保连接牢固可靠,并使用胶带或者橡胶套将线缆包裹起来。
6. 测试和调整在完成连接之后,可以启动车辆并进行测试。
在倒车时,倒车影像显示屏应该能够正常显示摄像头拍摄的画面。
如果发现有任何问题,可以根据实际情况进行调整和修复。
三、注意事项1. 在安装过程中,务必注意安全。
使用电钻和其他工具时,要注意防护措施,避免发生意外事故。
2. 在选择安装位置时,要考虑到摄像头的视角范围和车辆的结构,选择一个合适的位置安装。
3. 在连接电源和线缆时,要确保连接牢固可靠,避免出现接触不良或者线路短路的问题。
4. 在测试和调整时,要仔细观察倒车影像显示屏的画面,确保画面清晰,没有干扰和畸变。
5. 如果遇到任何问题或者困惑,在安装过程中可以咨询专业人士或者查阅相关的资料,以保证安装的准确性和可靠性。
宝马刷隐藏都包含哪些功能?
![宝马刷隐藏都包含哪些功能?](https://img.taocdn.com/s3/m/24deee004a7302768e993933.png)
项目
备注
1
X5/X6-CCC改中文
全原厂免拆改法
2
X5/X6-CIC改中文
(大屏的可以另激活导航安装中国地图)
3
X5/X6-CCC升级成CIC
含主机、大屏、idrive、底板、空调面板、线材
4
X5/X6-CIC改大屏+中文原厂导航
含主机、大屏,不含倒车影像
5
X5X6倒车影像
可选副厂/原厂
6
加装蓝牙Combox
23
仪表背景灯可增加灰色选项
原车为橙色
24
导航升级码
新款最新CIC地图、NBT地图升级码
25
互联网应用
通过IPONE联接可上互联网
26
加装IPHONE及倒车影像
德国原产
27
智能手机整合
智能手机通过无线WIFI联接,使用原车显示屏
28
F10/F18-CIC改大屏+中文原厂导航
含主机、大屏、副厂GPS天线
14
打开语音识别功能
只能支持英文和德文
15
激活蓝牙
扶手箱当中有USB口,本车就带COMBOX模块,
16
仪表模拟瞬时油耗
18
修改安全套报警的时间长度
原车是90秒,可以禁用,也可以改成5秒等
19
发动机熄火中控锁自动解开
20
天窗下雨自动关闭
在下雨时再开是开不了
21
天使眼打开和调节亮度
22
抬头显示
可显示转向、多媒体、电话列表、来电显示
原车可存20个,改后可存50个
10
空调记忆上次熄火状态
如上次汽车熄火前空调是关闭状态,那么汽车下次启动后空调也不会运行。
13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能
![13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能](https://img.taocdn.com/s3/m/8cb02e28192e45361066f5a7.png)
13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能,新款奔驰A180加装手写导航原车屏升级理由:豪华车原车带屏幕了,升级时为了使原车屏幕不浪费,“原车屏升级”概念被消费者接受。
站在消费者的角度,如果把原车屏直接换成带屏的专车专用主机,之前的屏就浪费了,而且换上去的主机,是经过了CAN协议解码的,这个解码又不能保证100%完美解码,所以可能会出现较多问题,如黑屏、花屏,或者缺少信息显示等。
而原车屏升级就不涉及CAN协议这方面,安全性和原车匹配性相对较高。
升级后可以实现:导航、DVD、CMMB数字电视、倒车后视、智能轨迹倒车辅助、头枕屏输出等功能。
原车屏升级优势:一、不浪费原车屏;二、相对安全,不涉及原车CAN协议解码,技术风险小;三、自主选配,低配版达到顶配版配置;四、售后服务有优势,坏什么修什么,很容易查出和解决问题;五、不破坏原车风格。
原车屏升级部分车主困惑:本升级对原车无任何损害,不破坏原车任何路线,不影像原车自带任何功能;加装后原车系统娱乐功能任然存在,原车叠合功能任然照常使用,原车任然可方向盘控制。
原车屏升级的好处:1、原车屏升级就是一种在不破坏原车线路、屏幕及汽车保修的基础上针对原厂开发设计的解/码/器,利用原车的显示屏,即可实现导航功能;2、原车系统娱乐功能仍然存在,原车碟盒功能仍然能够照常使用;3、原车的方向盘键盘控制、行车电脑控制等功能仍然存在;4、原车屏幕升级为可触摸且具备手写功能;5、改装效果很棒,从外观上看不出改装痕迹。
原车屏升级产品特点:1、原厂开发设计,不破坏原车线路前提下,利用原车的显示屏,实现导航功能,不影响原车保修;2、原车系统娱乐功能仍然存在,原车碟盒功能仍然照常使用;原车的方向盘键盘控制、行车电脑控制等功能仍然存在;3、国内最领先的导航地图软件:凯立德/道道通地图可选;4、地图软件采用SD卡存储,运行效率高,更新方便,费用低200元/次(原厂导航一般采用光盘运营方式效率低,而且升级费用800-1000一次);5、行车中可以自由控制导航画面是否显示(原车导航行车中,自动锁死,不能查看导航地图,副驾驶座查看操作不了);6、触摸手写控制导航(部分下滑屏除外),方便操作(原车导航一般采用遥控器按键操作)。
倒车影像加装原理
![倒车影像加装原理](https://img.taocdn.com/s3/m/91e419d318e8b8f67c1cfad6195f312b3169ebca.png)
倒车影像加装原理随着汽车技术的不断发展,倒车影像已成为现代汽车的标配之一。
倒车影像系统通过安装在汽车尾部的摄像头,能够实时显示车辆后方的情况,帮助驾驶员更好地进行倒车操作。
那么,倒车影像加装的原理是什么呢?倒车影像系统主要由摄像头、显示屏和控制器三部分组成。
首先,摄像头是倒车影像系统的核心部件,它负责将车辆后方的画面实时传输到显示屏上。
摄像头通常安装在车辆的尾部,可以是安装在车牌上的牌照摄像头,也可以是安装在车尾的倒车摄像头。
摄像头通过感光元件将光线转化为电信号,并经过处理后传输到显示屏上。
显示屏是倒车影像系统的输出设备,负责接收并显示摄像头传输过来的画面。
显示屏通常安装在车辆的驾驶室内,可以是中控台上的液晶屏,也可以是后视镜上的反射式显示屏。
显示屏通过接收控制器发送的信号,将摄像头传输过来的画面显示出来。
显示屏的分辨率和色彩还会影响到画面的清晰度和真实度。
控制器是倒车影像系统的中枢部件,负责控制和协调摄像头和显示屏之间的通信。
控制器通过对摄像头信号的处理和编码,将其转化为适合显示屏接收和显示的信号。
同时,控制器还可以对摄像头进行控制,如调整摄像头的亮度、对比度、饱和度等参数,以适应不同环境下的拍摄需求。
倒车影像加装的原理就是通过以上三个组件的配合,实现车辆后方画面的实时显示和传输。
当车辆进入倒车状态时,摄像头会自动启动,将车辆后方的画面传输到显示屏上。
驾驶员可以通过观看显示屏上的画面,清晰地了解车辆后方的情况,从而更好地进行倒车操作。
倒车影像系统还可以配备辅助线条,通过显示屏上的线条引导驾驶员进行准确的倒车。
总的来说,倒车影像加装原理是通过摄像头、显示屏和控制器的配合,实现车辆后方画面的实时传输和显示。
倒车影像系统为驾驶员提供了便利和安全,可以帮助驾驶员更好地掌握倒车情况,减少倒车事故的发生。
随着技术的不断进步,倒车影像系统的性能也在不断提升,为驾驶员提供更加清晰、真实的倒车画面。
家用车的倒车影像系统安装指南
![家用车的倒车影像系统安装指南](https://img.taocdn.com/s3/m/d4778a9e0129bd64783e0912a216147917117eb3.png)
家用车的倒车影像系统安装指南随着科技的不断发展,倒车影像系统已经成为了现代汽车的标配之一。
这项技术的出现,不仅为驾驶员提供了更加便捷和安全的倒车体验,也大大减少了倒车事故的发生。
对于家用车来说,倒车影像系统的安装对于提升驾驶体验和行车安全至关重要。
本文将为您介绍家用车倒车影像系统的安装指南。
一、选择适合的倒车影像系统在安装倒车影像系统之前,首先需要选择适合自己车辆的倒车影像系统。
市面上有很多不同类型的倒车影像系统,包括后视镜内置式、导航屏幕显示式、后备箱把手式等。
根据自己的需求和预算,选择一款适合的倒车影像系统。
二、准备安装所需工具和材料在安装倒车影像系统之前,需要准备一些必要的工具和材料。
常用的工具包括螺丝刀、电钻、电线剪刀、绝缘胶带等。
而材料方面,需要购买倒车影像系统套件、电源线、视频线、连接线等。
三、安装倒车影像系统1. 安装显示屏幕:首先,根据车辆的特点选择一个合适的安装位置,一般来说,中控台或者导航屏幕位置都是不错的选择。
使用电钻和螺丝刀将显示屏幕固定在所选择的位置上。
2. 安装摄像头:根据倒车影像系统套件中提供的安装说明,选择一个合适的位置安装摄像头。
通常情况下,摄像头安装在车辆后方的保险杠上。
使用电钻将摄像头固定在保险杠上,并确保其位置合适。
3. 连接电源线和视频线:根据倒车影像系统套件中提供的安装说明,将电源线和视频线连接到摄像头和显示屏幕上。
使用绝缘胶带将连接处进行固定,确保电源线和视频线的连接牢固可靠。
4. 安装开关和连接线:根据倒车影像系统套件中提供的安装说明,将开关安装在方便驾驶员操作的位置上。
同时,将连接线连接到车辆的倒车灯电源上,以便在倒车时自动启动倒车影像系统。
四、调试和测试倒车影像系统安装完成后,需要进行调试和测试以确保倒车影像系统的正常工作。
首先,启动车辆并将挡位放到倒车档,观察显示屏幕上的倒车影像。
确保影像清晰、稳定,并且能够准确显示车辆后方的情况。
同时,测试倒车影像系统的其他功能,如亮度调节、色彩调节等。
13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能,新款奔驰A180加装手写导航
![13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能,新款奔驰A180加装手写导航](https://img.taocdn.com/s3/m/67013c3fa32d7375a417802f.png)
13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能,新款奔驰A180加装手写导航产品名称:13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能,新款奔驰A180加装手写导航产品品牌:原厂型升级导航适合车型:13款奔驰A180产品适合原车带显示屏不带导航或带导航不带中国导航地图不同年份的奔驰A180所有车型)产品组成:韩国/台湾进口解码器、导航模块,触摸板(原车如不带加装)、遥控器、调频,专用线材;选配:DVD、数字电视、倒车后视、倒车雷达/倒车可视、头枕显示屏、蓝牙功能、扶手屏;一、 13款奔驰A180加装导航系统-产品特点1、韩国台湾核心部件;特技技师安装施工。
2、加装专用触摸板,实现触摸手写的功能。
3、本产品适合原车带显示屏不带导航或带导航不带中国导航地图的不同年奔驰A系所有车型。
4、原厂开发设计,为无损升级施工,不破坏原车结构与线路,不影响原车自带所有功能。
5、利用原车的显示屏,对原车屏幕升级加装,实现导航功能。
6、本产品解码器由韩国进口,确保产品品质可靠。
7、专业的技术施工团队,确保安全可靠。
8、加装后原车系统娱乐功能仍然存在,原车碟盒功能仍然照常使用。
9、加装后原车的方向盘键盘控制、行车电脑控制等功能仍然存在。
二、13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能,新款奔驰A180加装手写导航13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能,新款奔驰A180加装手写导航13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能,新款奔驰A180加装手写导航13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能,新款奔驰A180加装手写导航13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能,新款奔驰A180加装手写导航13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能,新款奔驰A180加装手写导航13款奔驰A180原车屏幕升级倒车影像,新款奔驰A180改装倒车影像功能,新款奔驰A180加装手写导航三、原车屏幕升级加装导航系统-导航软件特点:1、全国路网导航图以高速公路、国道、省道和行政划分的全国路网导航图包含了中国全部最新的高速、国道和省道。
人人车可靠支招:真人示范如何自装二手车倒车影像
![人人车可靠支招:真人示范如何自装二手车倒车影像](https://img.taocdn.com/s3/m/007badd008a1284ac85043c6.png)
人人车可靠支招:真人示范如何自装二手车倒车影像现在人们用车越来越担心发生事故,因为会严重危害到生命安全,如果没出什么事,那么车辆发生事故的话,以后想当二手车卖给别人时,会很难找到买家。
于是各种防范发生车辆事故的设备就诞生了。
车辆倒车影像就是其中之一。
现在网上一个质量差不多的倒车影像也要300大洋。
对于很多购买二手车的车主来说,300块钱够换一个新轮胎了。
于是人人车小编今天特地分享一篇真人示范如何自己动手,给自己的爱车装一个倒车影像。
首先确定方案,比较简单的就是直接由点烟器的开关来控制倒车影像摄像头开关的方法。
首先,就需要去神奇的淘宝,这个方案需要显示器+电源线+视频线+摄像头。
原理就是通过连接点烟器的电源开关控制摄像头和显示器的工作,需要查看后面情况的时候就打开电源即可。
有一个不好的就是,不能随着倒车灯也就是倒挡的开启而工作,但是方便的是随时可以打开,这个下雨的时候还是有点用的。
下面开始折腾。
1.布置后置摄像头首先拆除后方掀背的装饰板,这个直接用撬棒就可以卸下。
卸完装饰板就是这个样子。
然后拆下原装的牌照灯,换上专用的能放置摄像头的牌照灯,这个就是拆装螺丝的过程。
然后就测试了下摄像头的工作情况,正常,继续走线。
2.走线走线的方案是通过掀背的装饰板,穿过左边的顶棚装饰板,到达驾驶位左柱。
掀背装饰板的线路通过绑扎带固定在钢板上。
本想通过这里的黑色胶孔过去,但是视频头太大,过不去只有这样粗糙的处理了。
顶棚上面都是空的,只要把门的密封胶带扯下就可以把线路放到顶棚。
这样,线路一路就到达前左柱,左柱的装饰板上次装小蚁行车记录仪用过,装拆得心应手。
3.连接线路显示器的连接线也从左柱装饰板下去到达左侧盖板。
摄像头线路和显示器线路都在这里汇合,主要是电源线和视频线一接就好,顺便用胶带绝缘。
然后控制整个线路开闭的电源开关就通过方向盘下盖板到达点烟器接头(这个走线前面小蚁行车也用过)。
4.复原测试线路搞好之后,就用点烟器上的电源开关测试了下摄像头和显示器的工作情况,正常响应。
五菱迷你收音机改倒车影像安装教程
![五菱迷你收音机改倒车影像安装教程](https://img.taocdn.com/s3/m/3603a29bb1717fd5360cba1aa8114431b80d8e69.png)
五菱迷你收音机改倒车影像安装教程五菱迷你收音机改倒车影像安装教程准备工作•五菱迷你收音机•倒车影像设备•电缆及连接器•电钻及螺丝刀•电源线步骤一:准备工具1.准备好电钻及螺丝刀作为安装所需的工具。
2.保证手上有足够的安装时间,确保操作不匆忙。
步骤二:拆除原收音机1.关闭汽车的电源。
2.使用螺丝刀拆开原收音机的面板。
3.断开原收音机和电源的连接。
步骤三:安装倒车影像设备1.将倒车影像设备固定在原收音机位置上,确保安装牢固,可以使用螺丝进行固定。
2.连接倒车影像设备与电源线,电源线连接到原电源上。
3.验证倒车影像设备的连接与安装是否正确。
步骤四:安装新收音机1.将新收音机固定在原收音机位置上,确保安装牢固,使用螺丝进行固定。
2.连接新收音机与电源线,电源线连接到原电源上。
3.验证新收音机的连接与安装是否正确。
步骤五:安装连接器1.使用连接器将倒车影像设备与新收音机连接起来。
2.安装连接器时,确保连接器的连接牢固可靠。
步骤六:测试安装效果1.打开汽车电源,启动倒车功能。
2.观察倒车影像设备与新收音机的工作效果。
注意事项•在进行安装操作时,务必小心谨慎,避免自身和车辆受伤或损坏。
•如果对汽车电路及电器设备不熟悉,建议寻求专业技术人员的帮助。
•安装完成后,及时检查各部分连接是否牢固,确保安全可靠。
以上是五菱迷你收音机改倒车影像安装教程的详细步骤,按照上述步骤进行操作,即可成功完成安装。
感谢您的阅读!步骤七:完成安装1.确认倒车影像设备和新收音机的连接均正确无误。
2.将原收音机的面板装回原位并固定好。
3.打开汽车电源,测试新收音机和倒车影像设备的功能是否正常。
4.如发现任何问题或异常情况,及时检查并修复。
常见问题与解决方法问题一:倒车影像设备无法工作•解决方法:1.确认倒车影像设备的连接是否正确且牢固。
2.检查电源线是否连接到原电源上。
3.如仍无法解决问题,建议寻求专业技术人员的帮助。
问题二:新收音机无法正常工作•解决方法:1.确认新收音机的连接是否正确且牢固。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
加装步骤
将线束从行李箱左后侧 面的线束支架内穿入
将加装线束与原车线 束捆绑在一起
BMW Workshop Equipment And Special Tools Page 10
加装步骤
后部座椅 将线束从后部座椅经B柱 延伸至左侧A柱下方
加装的线束
BMW Workshop Equipment And Special Tools Page 11
• Workshop Equipment And Special Tools Page 7
加装步骤
安装并连接改装电缆
• 布设RGB、K-CAN及模块供电线缆
BMW Workshop Equipment And Special Tools Page 8
加装步骤
• 连接TRSVC模块供电及接地导线
接地位置
将电源线束 布置好
供电导线安 装方向
BMW Workshop Equipment And Special Tools Page 13
加装步骤
• 电源导线kl-15安装:将子线GN/BL电缆连接至GN 10+5针插 座套内插头Z2*10B的针脚2。
安装后的摄 像头位置
BMW Workshop Equipment And Special Tools Page 4
加装步骤
• 按照图示位置布设摄像头电缆 • 将摄像头电缆B经由左侧尾门铰链布设到行李箱内,并注意用
电缆扎带K以及带卡扣H的电缆扎带进行固定。
BMW Workshop Equipment And Special Tools Page 5
• 将5A保险丝置于右后配电盒的插槽F123中。
F123
Z2*10B
BMW Workshop Equipment And Special Tools Page 14
结束工作并编码
(1)改装系统需要编程/编码。 • 连接蓄电池 • 使用ISTA系统对车辆进行测试,并记录或操作所有输入的故障
记忆 • 改变ISTA/P车辆编程 • 通过 – 转换 – 路径选择“倒车摄像头”改装,并完成创建的操
作计划 • 如果使用ISTA/P,请注意ISTA/P应用文档中的相关说明 • 检查倒车影像系统的功能 • 重新装配车辆 (2)针对F18加装倒车影像系统时,需要更改VO(车辆配置信
息),请届时发送一个普通的PuMA Case来获得新的VO,今 后在ISTA/P里可能会添加此系统的改装选项,请密切关注 PuMA措施。
BMW Workshop Equipment And Special Tools Page 15
倒车影像系统电路图
BMW Workshop Equipment And Special Tools Page 16
倒车影像系统安装和接线图
BMW Workshop Equipment And Special Tools Page 17
加装步骤
布线准备工作
• 拆下后排座椅靠背 • 驾驶员后部门槛石板 • B柱饰板 • 驾驶员侧门槛饰板 • 前机盖拉手及侧面饰板 • 驾驶员侧脚步空间饰板 • 前乘客侧桃木饰板 • 空调面板 • CIC车载通信计算机
BMW Workshop Equipment And Special Tools Page 9
BMW Workshop Equipment And Special Tools Page 1
全新BMW5系加装倒车影像
准备工作
• 执行简易测试 • 断开蓄电池负极 • 首先必须拆下以下部件 • 尾门饰件 • 尾门促动按钮 • 行李箱饰件 行李箱左侧轮拱饰件 • 后部封闭面板饰件 • 行李箱右侧轮拱饰件 • 松开右侧后部配电盒
加装步骤
• 注意摄像头电缆B的布线。 当开启或关闭后备箱时,电缆不应 扭结或拉伸。
• 用带夹子H的电缆扎带将摄像头电缆B固定到尾门铰链(1)和 侧围(2)上。
BMW Workshop Equipment And Special Tools Page 6
加装步骤
• 安装环视摄像机模块支架
• 注:如果已在车中安装了支架,则不再需要。
加装后影像效果
BMW Workshop Equipment And Special Tools Page 18
加装后影像效果
BMW Workshop Equipment And Special Tools Page 19
备注
BMW Workshop Equipment And Special Tools Page 2
加装步骤
(安装摄像头及控制单元)
• 拆下后行李箱饰板及后行李箱开关 • 组装套件内提供的开关及摄像头
BMW Workshop Equipment And Special Tools Page 3
加装步骤
加装步骤
• 将电线束经转向柱上方与仪 表板内的车身线束固定好并 与CIC供电线束捆绑在一起
将RGB导线连接至CIC插头内 - RT电缆,至针脚18 - WS电缆,至针脚28 -屏蔽,至针脚27
用小连接器连接K-CAN总线 - OR/GN电缆,至针脚11的同色电缆 - GN电缆,至针脚9的同色电缆
BMW Workshop Equipment And Special Tools Page 12
