涵洞(箱涵、拱涵、盖板涵)技术交底讲解
箱涵工程技术交底
箱涵工程技术交底一、项目概述箱涵工程是一种用于道路、铁路、桥梁等交通工程中的重要结构，用于解决交通线路与水体之间的交叉问题。
本项目旨在对箱涵工程的技术要求、施工流程、质量控制等进行详细交底，确保工程顺利进行。
二、技术要求1. 设计要求箱涵工程的设计应符合相关国家标准和规范，包括但不限于《公路桥涵设计规范》、《铁路桥涵设计规范》等。
设计应充分考虑地质条件、水文条件、交通要求等因素，确保工程的安全性和可靠性。
2. 施工要求(1) 箱涵的施工应按照设计图纸和技术要求进行，严格控制施工质量。
施工过程中应注意防止渗水、滑坡等地质灾害的发生。
(2) 箱涵的基础施工应符合土建工程的常规要求，包括地基处理、基础坑开挖、基础混凝土浇筑等。
施工过程中应严格按照施工工艺进行操作，确保基础的稳固性和承载能力。
(3) 箱涵的墙体施工应按照设计要求进行，包括模板搭设、钢筋布置、混凝土浇筑等。
施工过程中应注意控制混凝土的坍落度、浇筑速度等参数，确保墙体的密实性和强度。
(4) 箱涵的顶板施工应按照设计要求进行，包括模板搭设、钢筋布置、混凝土浇筑等。
施工过程中应注意控制混凝土的坍落度、浇筑速度等参数，确保顶板的平整度和强度。
(5) 箱涵的防水处理应按照设计要求进行，包括防水材料的选择、防水层的施工等。
施工过程中应注意防水层的质量和完整性，确保箱涵的防水效果。
3. 质量控制(1) 施工过程中应进行严格的质量控制，包括原材料的检验、施工工艺的控制、施工质量的检测等。
质量控制应按照相关标准和规范进行，确保工程质量符合要求。
(2) 施工单位应建立健全的质量管理体系，包括质量责任制、质量检查制度、质量记录管理等。
施工过程中应及时记录施工情况，确保施工质量的可追溯性。
(3) 施工单位应配备专业的质量检测设备和人员，对施工过程中的关键工序进行检测和监控。
检测结果应及时反馈给施工人员，确保问题得到及时解决。
三、安全措施1. 施工过程中应严格按照相关安全规范进行操作，确保施工人员的人身安全。
箱涵工程技术交底
箱涵工程技术交底一、项目背景箱涵工程是一种常见的桥梁结构，用于通过道路或铁路等交通线路的下方，以便行车和行人通行。
本次技术交底旨在详细介绍箱涵工程的设计、施工和质量控制等方面的内容。
二、设计要求1. 箱涵工程的设计应符合国家相关标准和规范要求，以确保结构的安全和稳定。
2. 根据实际情况，设计师需要确定箱涵的尺寸、形状和材料等参数，以满足项目的需求。
3. 设计中应考虑地质条件、水文条件和交通负荷等因素，确保箱涵工程的可靠性和耐久性。
三、施工流程1. 基坑开挖：根据设计要求，在施工现场进行基坑开挖，确保基坑的平整和稳定。
2. 基础施工：在基坑中进行基础的浇筑和加固，以提供稳定的支撑和承载能力。
3. 箱涵制作：根据设计图纸，将预制的箱涵构件进行组装和连接，确保结构的完整性和稳定性。
4. 箱涵安装：将组装好的箱涵安装到基础上，并进行调整和固定，以确保位置的准确和稳定。
5. 箱涵顶板施工：在箱涵顶部进行顶板的浇筑和加固，以提供足够的承载能力和防水性能。
6. 排水系统安装：根据设计要求，安装排水系统，确保箱涵内部的排水畅通和干燥。
7. 箱涵验收：在施工完成后，进行箱涵的验收和检测，确保工程质量符合设计要求。
四、质量控制1. 施工人员应按照设计要求和施工规范进行操作，确保施工过程的质量和安全。
2. 施工现场应进行定期巡检和质量检测，及时发现和解决施工中的问题。
3. 施工材料应符合国家相关标准和规范要求，确保材料的质量和可靠性。
4. 施工过程中应进行记录和报告，包括施工进度、质量检测结果和施工问题的处理等信息。
5. 施工完成后，进行验收和检测，确保工程质量符合设计要求。
五、安全措施1. 施工现场应设置明显的安全警示标志和隔离设施，确保施工区域的安全。
2. 施工人员应佩戴个人防护装备，包括安全帽、安全鞋和防护眼镜等，以防止意外伤害。
3. 施工机械和设备应进行定期检查和维护，确保其安全可靠。
4. 施工人员应接受安全培训，了解施工过程中的安全风险和应急措施。
涵洞技术交底
施工技术交底记录
编号：日期: 工程名称肃北县七角井工业园区道路建设工程交底人
工序名称涵洞通道施工复核人
交底方甘肃金佛寺建设工程有限公司审核人
接收方接收人
交底内容:
涵洞、通道施工技术
1、施工必须符合图纸、规范、施工指南等技术要求。
2、盖板涵施工技术
3、
测量放线基坑开挖基础浇注涵身浇注
盖板安装盖板预制
端墙、锥坡施工
台背、涵顶填土
附属工程施工
盖板涵施工工序图
2.1涵身施工
(１)、施工放样
施工前,组织测量放样,复测中线、高程,准确放出基础位置,并在施工中及时复核。
对设计确定的涵洞的位置、方向、长度、孔径、出入口高程以及排灌系统的连接等与实际地形地貌有出入的,及时与设计、监理联系，必要时进行变更设计。
（２）、基础开挖
1）、根据图纸所示测量数据进行定位放样,在通知监理工程师检查、测量基础平面位置。
箱涵工程技术交底
箱涵工程技术交底一、项目背景箱涵工程是一种用于跨越道路、铁路、河流等地下通道的结构工程。
它通常由预制混凝土构件组成，可分为明挖和暗挖两种施工方式。
本次技术交底将详细介绍箱涵工程的设计原理、施工工艺、质量控制等方面的内容。
二、设计原理1. 结构类型：箱涵工程主要有矩形箱涵和圆形箱涵两种结构类型。
根据具体情况选择合适的结构类型。
2. 荷载计算：根据实际情况确定箱涵工程所承受的荷载类型和荷载值，并进行荷载计算。
3. 断面设计：根据荷载计算结果和结构类型，确定箱涵工程的断面尺寸和布置方式。
三、施工工艺1. 基坑开挖：根据设计要求和现场实际情况，进行基坑开挖工作。
确保基坑的稳定性和安全性。
2. 模板安装：根据设计要求，安装箱涵工程的模板。
模板应具有足够的强度和刚度，以确保施工过程中的准确性和安全性。
3. 钢筋绑扎：根据设计要求，在模板内安装钢筋，并进行绑扎工作。
钢筋的布置应符合设计要求和施工规范。
4. 混凝土浇筑：在钢筋绑扎完成后，进行混凝土浇筑工作。
确保混凝土的质量和浇筑的均匀性。
5. 养护处理：混凝土浇筑完成后，对箱涵工程进行养护处理。
养护时间和方法应符合设计要求和施工规范。
四、质量控制1. 施工前检查：在施工前，对模板、钢筋等材料进行检查，确保其质量符合要求。
2. 施工过程监控：在施工过程中，对基坑开挖、模板安装、钢筋绑扎、混凝土浇筑等工序进行监控，确保施工质量。
3. 质量检验：对施工完成的箱涵工程进行质量检验，包括强度检验、尺寸检验、外观检验等。
4. 质量记录：对施工过程中的质量控制和检验结果进行记录，形成完整的质量档案。
五、安全措施1. 安全培训：施工人员应接受相关安全培训，了解施工过程中的安全要求和注意事项。
2. 安全设施：在施工现场设置必要的安全设施，如警示标志、防护栏杆等，确保施工安全。
3. 安全监督：设立专人负责安全监督工作，及时发现和处理施工中的安全隐患。
六、总结箱涵工程是一项复杂的工程，需要严格的设计、施工和质量控制。
箱涵工程技术交底
箱涵工程技术交底一、项目背景箱涵工程是一种用于河道、渠道、道路等地下通道的结构工程。
它具有良好的承载能力和防水性能，能够有效地解决水流交通的问题。
本文将对箱涵工程的技术交底进行详细介绍。
二、技术交底的目的技术交底是为了确保工程施工过程中的顺利进行，保证施工质量和安全。
通过技术交底，工程施工方能够全面了解箱涵工程的设计要求、施工方法、质量控制等方面的内容，以便能够按照规范进行施工。
三、技术交底的内容1. 设计要求：- 箱涵工程的设计要求包括结构设计、材料选用、承载能力等方面的要求。
设计方案应符合国家相关标准和规范，并经过专业机构的审核。
- 箱涵工程的设计要求还包括防水、防渗漏等方面的要求，以确保工程在使用过程中的安全性和可靠性。
2. 施工方法：- 箱涵工程的施工方法包括基坑开挖、箱涵安装、回填等步骤。
在施工过程中，应严格按照设计要求进行操作，确保施工质量。
- 基坑开挖时，应采取适当的支护措施，以防止地面塌陷。
箱涵安装时，应注意箱涵的位置、高度、倾斜度等参数，确保安装的准确性。
- 回填时，应选择合适的填料，进行适当的压实，以确保工程的稳定性。
3. 质量控制：- 箱涵工程的质量控制是施工过程中的重要环节。
应按照像关标准和规范进行质量检测和验收。
- 在施工过程中，应定期进行检查，确保施工质量符合要求。
如发现问题，应及时采取措施进行整改。
四、技术交底的要求1. 交底人员：- 技术交底应由具有相关专业知识和经验的人员进行。
交底人员应熟悉箱涵工程的设计要求、施工方法和质量控制等方面的内容。
- 交底人员应具备良好的沟通能力和解释能力，能够清晰地传达技术要求和操作方法。
2. 交底方式：- 技术交底可以通过会议、培训、图文资料等方式进行。
交底内容应结构清晰，逻辑严谨，便于施工方理解和操作。
- 交底过程中，应充分听取施工方的意见和建议，解答他们的疑问，确保施工方对箱涵工程的要求有清晰的认识。
3. 交底记录：- 技术交底应有详细的记录，包括交底内容、交底人员、交底时间等信息。
圆管涵、盖板涵施工技术交底
盖板涵施工技术交底
1 .涵洞基础和墙身施工
涵洞基坑开挖采用人工配合挖掘机施工。
基坑开挖至图纸规定基底标高后，进行承载力试验，基坑承载力要符合设计要求。
在基坑检验合格后，进行垫层的施工，着重控制垫层的厚度和标高。
在验收合格的垫层上进行板涵基础和墙身的混凝土浇注，并每隔4～6米设置沉降缝，沉降缝用沥青麻絮填实以防渗水。
2 .盖板的堆放、运输和安装
预制盖板的强度必须达到设计强度的90%后方可吊用。
盖板堆放和运输时，盖板端部采用两点搁置，并不得上、下倒置，堆放和吊运位置距板端不得超过0.4m。
涵台帽强度达到设计强度的70%以上进行盖板安装。
盖
板
涵
技
术
交
底
马饮河桥及引道工程项目部
2006年。
箱涵工程技术交底
箱涵工程技术交底一、背景介绍箱涵工程是一种用于通行道路或铁路下方的管道结构，用于引导水流或交通流量。
它在城市建设和交通规划中起到重要作用，因此对其技术要求非常严格。
本文将详细介绍箱涵工程的技术要求和交底事项。
二、技术要求1. 设计要求箱涵工程的设计应满足相关国家标准，包括结构设计、抗震设计、排水设计等。
设计应根据具体的地质条件和工程要求进行，确保工程的安全性和可靠性。
2. 材料要求箱涵工程所使用的材料应符合相关标准，包括混凝土、钢筋、防水材料等。
材料的选择应根据工程的特点和使用环境进行，确保材料的质量和耐久性。
3. 施工要求箱涵工程的施工应按照相关规范和施工图纸进行。
施工过程中应注意土方开挖、基础处理、箱涵安装、连接施工等各个环节的质量控制。
施工人员应具备相应的资质和经验，确保施工的安全和质量。
4. 检测要求箱涵工程在施工完成后需要进行各项检测，包括结构强度、密封性能、排水性能等。
检测应由专业的检测机构进行，确保工程的质量达到设计要求。
三、交底事项1. 工程概况在交底时，应向相关人员介绍箱涵工程的概况，包括工程位置、规模、设计要求等。
同时，应向相关人员提供施工图纸和设计文件，以便他们了解工程的具体情况。
2. 施工方案在交底时，应向施工人员详细介绍箱涵工程的施工方案，包括施工方法、施工顺序、材料使用等。
同时，应向施工人员提供施工图纸和工艺文件，确保他们能够正确理解和执行施工方案。
3. 安全措施在交底时，应向施工人员强调安全措施的重要性，并详细介绍各项安全措施的具体内容。
包括施工现场的安全防护、施工人员的安全意识、施工设备的安全操作等。
同时，应向施工人员提供相关的安全操作规程和应急预案，以确保施工过程中的安全。
4. 质量要求在交底时，应向施工人员明确质量要求，包括施工工艺、材料质量、施工精度等。
同时，应向施工人员提供相关的质量检测标准和检测方法，确保施工过程中的质量控制。
5. 环境保护在交底时，应向施工人员强调环境保护的重要性，并详细介绍各项环境保护措施的具体内容。
箱涵工程技术交底
箱涵工程技术交底一、背景介绍箱涵工程是一种用于水利、交通、城市建设等领域的重要工程，主要用于解决河道、道路等交叉口的通行问题。
本文将详细介绍箱涵工程的技术要点和施工流程，以确保工程的顺利进行。
二、技术要点1. 箱涵的定义和分类箱涵是一种由预制混凝土构件组成的通道结构，常用于解决交叉道路与河道的冲突。
根据结构形式和用途，箱涵可以分为单孔箱涵、多孔箱涵、圆形箱涵、矩形箱涵等。
2. 箱涵的设计要求箱涵的设计应满足以下要求：- 承受交通荷载和水压荷载的能力；- 具有足够的稳定性和抗浮力能力；- 满足通行要求，包括净高、净宽等；- 考虑施工和维护的便利性。
3. 箱涵的施工流程箱涵的施工普通包括以下步骤：- 基坑开挖：根据设计要求，开挖箱涵的基坑，确保基坑的平整度和尺寸准确。
- 基础处理：对基坑底部进行处理，包括填充砂石、夯实等。
- 箱涵安装：将预制的箱涵构件逐个安装到基坑中，并进行连接和固定。
- 箱涵顶部处理：对箱涵顶部进行处理，包括填充砂石、夯实等，以确保顶部的稳定性。
- 箱涵后处理：对箱涵的周边进行处理，包括回填土方、修整地面等。
4. 箱涵工程的质量控制为确保箱涵工程的质量，需要进行以下质量控制措施：- 材料质量控制：对箱涵构件的材料进行检查，确保其符合设计要求。
- 施工工艺控制：严格按照施工工艺要求进行施工，包括基坑开挖、箱涵安装等。
- 施工质量检验：对施工过程中的关键节点进行质量检验，包括基坑尺寸、箱涵连接等。
- 管理控制：加强现场管理，确保施工人员遵守规范操作，提高施工质量。
三、案例分析以某城市的一座道路交叉口箱涵工程为例，该工程主要是为了解决道路与河道的冲突问题。
在设计阶段，工程师根据实地勘察和交通流量分析，确定了箱涵的尺寸和结构形式。
施工过程中，严格按照施工工艺要求进行施工，确保了工程的质量和安全。
经过几个月的施工，箱涵工程顺利完工，成功解决了交叉口的通行问题。
四、总结箱涵工程作为一种重要的交通和水利工程，其设计和施工需要严格遵循相关的技术要点和标准。
箱涵技术交底
箱涵技术交底1. 引言箱涵是一种常见的交通工程设施，用于解决地势起伏导致的道路问题。
它是一种弯曲的管道结构，可以通过水流，并且具有一定的承载能力。
本文将对箱涵的概念、类型、设计和施工进行详细介绍。
2. 箱涵的概念箱涵是一种由预制的混凝土构件组成的结构，通常用于跨越道路、铁路或河流的地下通道。
它的形状类似于一个长方形的盒子，顶部开放。
箱涵的主要功能是传导水流，并且可以承受一定的荷载。
3. 箱涵的类型根据使用场景和构造方式的不同，箱涵可以分为以下几种类型：3.1 简支式箱涵简支式箱涵是将多个独立的箱涵构件排列组合而成的结构。
每个箱涵之间有一定的间隔，并通过仪器和设备进行连接。
简支式箱涵通常用于较小和中等跨度的场景，比如城市道路和农村沟渠。
3.2 连续式箱涵连续式箱涵是将多个箱涵构件组成一个连续的结构，箱涵之间没有明显的分隔。
连续式箱涵通常用于较大跨度的场景，比如高速公路和铁路。
3.3 关节式箱涵关节式箱涵是在箱涵构件的连接处设置伸缩缝隙，使得箱涵可以在一定范围内伸缩和转动。
关节式箱涵通常用于地震频繁的地区，以减少地震造成的损坏。
3.4 拱形箱涵拱形箱涵是将直线型的箱涵通过特殊设计和施工方式转变成拱形结构。
拱形箱涵能够承受更大的荷载，并且提供更好的水力特性。
4. 箱涵的设计箱涵的设计需要考虑多个因素，包括荷载、水流、地质条件等。
以下是箱涵设计的一般步骤：4.1 确定设计要求设计箱涵前，需要明确其使用场景、荷载要求、水流特性等。
根据实际情况确定箱涵的尺寸、材料和施工方式。
4.2 结构设计根据设计要求，进行箱涵的结构设计，包括确定箱涵的截面形状、墙厚、加固形式等。
4.3 水流计算通过水流计算确定箱涵的水力特性，包括水流速度、流量等。
根据计算结果，选择合适的箱涵尺寸和形状。
4.4 地质调查进行地质勘察和水文地质调查，了解地下土层的情况。
根据调查结果，确定箱涵的基础设计。
4.5 施工图设计根据上述设计过程，绘制箱涵的施工图，包括结构图、平面图、剖面图等。
箱涵工程技术交底
箱涵工程技术交底一、任务背景近年来，城市化进程不断推进，道路交通建设也在不断扩大。
为了解决城市道路交通的排水问题，箱涵工程作为一种常见的排水设施被广泛应用。
为确保箱涵工程的施工质量和安全性，进行技术交底是必不可少的环节。
二、任务目的本次技术交底的目的是向施工人员详细介绍箱涵工程的施工要求、施工流程、材料选用等相关知识，以提高施工人员的专业技术水平，确保工程质量和施工安全。
三、技术交底内容1. 箱涵工程概述箱涵工程是一种用于道路排水的结构物，通常由预制混凝土构件组成。
其作用是收集并引导道路上的雨水，防止道路积水，保障交通安全。
2. 箱涵工程的分类箱涵工程根据结构形式和用途可分为多种类型，包括通行箱涵、涵洞、集水井等。
根据施工材料可分为钢筋混凝土箱涵和钢箱涵等。
3. 施工前准备工作施工前需要进行场地勘测，确定施工范围和地质条件。
同时，还需要制定详细的施工方案和施工组织设计，包括施工工序、施工机械设备的选择等。
4. 施工材料与设备箱涵工程常用的材料包括混凝土、钢筋、防水材料等。
施工设备包括挖掘机、起重机、混凝土搅拌站等。
在选择材料和设备时，需要根据工程要求和实际情况进行合理搭配。
5. 施工工序与要求箱涵工程的施工包括基坑开挖、基础处理、箱涵组装、施工质量检验等多个工序。
在施工过程中，需要严格按照施工图纸和技术规范要求进行操作，确保施工质量。
6. 施工安全与质量控制箱涵工程施工中需要注意安全问题，包括施工现场的防护、设备操作的安全、施工人员的安全等。
同时，还需要进行质量控制，包括混凝土强度检测、焊接质量检验等。
7. 施工验收与维护施工完成后，需要进行验收工作，包括结构安全性检查、排水效果测试等。
同时，还需要进行定期维护和保养，确保箱涵工程的长期稳定运行。
四、技术交底形式技术交底可以采用多种形式进行，包括讲解、培训、图文材料等。
可以借助现场演示、实例分析等方式，使施工人员更加直观地理解和掌握相关知识。
五、技术交底效果评估为了评估技术交底的效果，可以进行知识测试或实际操作演练。
箱涵工程技术交底
箱涵工程技术交底引言概述：箱涵工程是一种用于桥梁、隧道和其他交通设施建设中的重要技术，它可以有效地解决河流、道路或铁路等交通线路的交叉问题。
在进行箱涵工程施工之前，必须进行技术交底，确保施工过程顺利进行，达到设计要求。
一、设计要求1.1 箱涵工程的设计必须符合国家相关标准和规范要求，确保工程质量。
1.2 设计中必须考虑周边环境因素，如地质情况、水文条件等，确保工程安全稳定。
1.3 设计要求必须明确箱涵的尺寸、材料、施工工艺等关键参数，以满足工程需求。
二、施工工艺2.1 箱涵工程施工前必须进行现场勘察，了解地质情况，为后续施工做好准备。
2.2 施工过程中必须严格按照设计要求进行，确保施工质量。
2.3 施工中必须加强安全管理，保障施工人员的安全。
三、材料选用3.1 箱涵工程中使用的材料必须符合国家标准，具有良好的耐久性和稳定性。
3.2 材料选用时必须考虑环境因素，如水质、温度等，选择适合的材料。
3.3 材料的质量必须经过严格检验，确保符合要求。
四、施工验收4.1 箱涵工程施工完成后必须进行验收，确保工程符合设计要求。
4.2 验收过程中必须进行各项检测，如强度测试、水密性测试等。
4.3 验收合格后，必须出具相关报告，作为工程竣工的依据。
五、工程保养5.1 箱涵工程竣工后必须进行定期保养，延长工程的使用寿命。
5.2 保养工作包括清理箱涵内部、检查结构是否受损等。
5.3 定期保养工作必须有专业人员进行，确保工程的安全和稳定。
结论：箱涵工程技术交底是箱涵工程施工的重要环节，只有严格按照设计要求进行，选用合适的材料，严格控制施工工艺，进行有效的验收和保养工作，才能确保箱涵工程的质量和安全。
希望相关施工单位在进行箱涵工程时，能够重视技术交底，确保工程顺利完成。
涵洞施工工程技术交底(3篇)
第1篇一、工程概况本次施工工程为某公路工程中的涵洞工程，涵洞采用圆管涵形式，主要目的是确保工程排水、泄洪及周围农田的灌溉需求。
涵洞长度为8米，直径根据实际需求设计，具体施工要求如下：二、施工准备1. 材料准备：确保涵洞施工所需的材料、设备齐全，包括混凝土、钢筋、水泥、砂石、模板等。
2. 人员准备：组织施工队伍，明确各工种人员职责，确保施工人员熟悉施工工艺和安全操作规程。
3. 技术准备：熟悉施工图纸，掌握设计要求，制定详细的施工方案。
三、施工工艺1. 测量放样：根据设计图纸，准确放样涵洞位置、尺寸和轴线。
2. 基坑开挖：按照设计要求，开挖基坑，确保基坑深度和宽度符合要求。
3. 基础施工：- 基坑底部平整，清除杂物。
- 按照设计要求，浇筑混凝土基础，确保基础强度和稳定性。
4. 管节预制：- 按照设计要求，制作管节，确保管节尺寸、形状和强度符合要求。
- 管节表面清理干净，不得有油污、杂物等。
5. 管节安装：- 按照设计要求，将管节安装到位，确保管节水平、垂直度符合要求。
- 管节接口处涂抹防水材料，确保防水效果。
6. 出入口浆砌：- 按照设计要求，浆砌出入口，确保出入口尺寸、形状和强度符合要求。
7. 防水层施工：- 在管节接口处涂抹防水材料，确保防水效果。
8. 涵洞回填及加固：- 按照设计要求，回填涵洞，确保回填土密实。
- 对涵洞进行加固，确保涵洞稳定性。
四、质量控制1. 材料质量：严格控制材料质量，确保材料符合设计要求。
2. 施工质量：- 严格按照施工工艺进行施工，确保施工质量。
- 定期进行质量检查，发现问题及时整改。
3. 安全施工：- 严格执行安全操作规程，确保施工安全。
- 加强安全教育，提高施工人员安全意识。
五、注意事项1. 施工过程中，严格按照设计要求进行施工，确保工程质量。
2. 注意施工现场环境，确保施工安全和文明施工。
3. 加强与监理单位的沟通，及时解决问题。
4. 做好施工记录，为工程验收提供依据。
箱涵工程技术交底
箱涵工程技术交底一、项目背景箱涵工程是一种用于道路、铁路、桥梁等交通工程中的重要结构，用于穿越河流、湖泊、山谷等水体或地形障碍。
它具有良好的承载能力和耐久性，能够有效地保护交通设施的稳定和安全。
本次技术交底旨在全面了解箱涵工程的设计、施工和质量控制等方面的内容，确保工程的顺利进行。
二、设计要求1. 结构设计：箱涵工程的结构设计应满足相关规范和标准要求，包括承载能力、稳定性、抗震性等。
2. 施工工艺：根据设计要求，确定箱涵工程的施工工艺，包括挖土、浇筑混凝土、安装预应力钢筋等步骤。
3. 排水设计：箱涵工程应考虑排水系统的设计，确保工程在雨水或地下水的影响下正常运行。
三、施工准备1. 施工前准备：包括场地清理、施工材料准备、设备检查等。
2. 地质勘察：进行地质勘察，了解施工区域的地层情况、地下水位等，为施工提供参考。
3. 施工方案制定：根据设计要求和地质勘察结果，制定详细的施工方案，包括施工工艺、施工顺序、安全措施等。
四、施工过程1. 开挖：根据设计要求，使用适当的挖掘机械进行开挖，确保开挖的尺寸和形状符合设计要求。
2. 模板安装：根据设计要求，在开挖的基础上安装模板，确保箱涵工程的几何尺寸和平整度。
3. 钢筋制作和安装：根据设计要求，制作预应力钢筋或普通钢筋，并按照施工图纸进行安装。
4. 混凝土浇筑：在钢筋安装完成后，进行混凝土的浇筑，确保混凝土的质量和密实度。
5. 其他工艺：根据设计要求，进行其他工艺步骤，如防水处理、管道安装等。
6. 质量控制：在施工过程中，进行严格的质量控制，包括混凝土强度检测、钢筋焊接质量检查等。
五、施工安全1. 安全防护：施工现场应设置合理的安全防护措施，包括安全网、警示标志等，确保工人的人身安全。
2. 施工人员培训：施工人员应接受相关培训，了解施工安全规范和操作要求。
3. 安全检查：定期进行施工现场的安全检查，发现问题及时处理，确保施工过程中的安全。
六、质量验收1. 结构验收：根据设计要求，进行箱涵工程的结构验收，包括尺寸、平整度、强度等方面的检查。
盖板涵技术交底
箱涵施工技术交底一、施工方法1、基坑开挖（1）本标涵洞地质情况以土为主，基坑开挖均采用无支护加固坑壁的形式。
基坑采用挖掘机开挖，自卸车配合运输。
基底平面尺寸按基础平面尺寸四周各边增宽50cm，以便在基础底面外安置模板及设置排水沟和集水坑之用。
基坑的形式采用斜坡式，坑壁坡度根据土类情况和基坑顶有无荷载确定，根据《公路桥涵施工技术规范》的规定，我部在基坑开挖时采用1:0.5坡比对基坑分层进行开挖。
挖至设计标高时要保留不小于20cm 的厚度，人工挖至基底高程，严禁超挖。
（2）基坑开挖前，首先要做好地面排水工作，在基坑顶缘四周向外设置排水坡，以免影响坑壁的稳定。
开挖过程中和开挖以后，应注意观察坑缘地面有无裂缝、坑壁有无松散塌落现象发生，否则应及时采取措施，按支护坑壁的形式施工。
基坑挖成以后，若出现渗水、积水等情况，应将积水及时排入四周设置的集水坑，用水泵抽出。
2、基底检验基坑挖至基底设计高程后，必须经过监理工程师的检查验收合格，方可施工。
为使基底检验及时，以免因等候检验，基底暴露时间过久，现场施工负责人应提前通知检验人员，安排检验。
（1）采用全站仪、水准仪和钢尺检查基坑的平面位置、坑底尺寸、高程是否符合设计要求，平面周线位置不小于设计要求，基底高程：土质±50mm，石质＋50mm、－200mm；（2）检查基底的地质情况是否与设计资料相符，并用轻型触探仪检查承截力。
基底承载力不能满足设计要求时，报监理工程师或设计部门，采取措施进行处理。
3、模板安装模板采用大块钢模，用钢管连接支撑。
立模前准确放样。
在基坑四角集中排水。
（1）支撑采用双排钢管支架，加木斜撑。
支架搭设前处理好基础，防止下沉。
（2）模板在安装前，对模板表面进行清洁、校正、涂脱膜剂，安装时用建筑双面胶带堵塞板缝，保证浇注砼时无漏浆。
模板与支架紧密相连，一块模板纵向至少与两道架管相连。
模板及支撑加固牢靠后，对平面位置进行检查，符合规范要求报监理工程师验收签证。

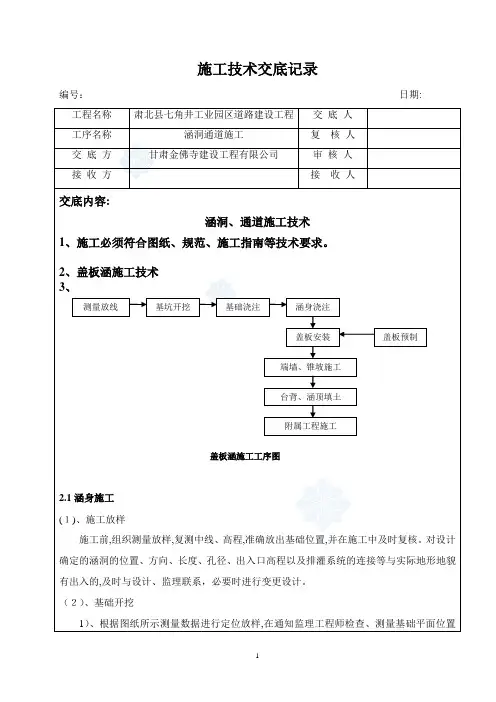

盖板涵-拱涵涵洞施工技术交底
涵洞施工技术交底基础、墙身施工1、基础施工（1）基础的定位与放样：在基坑开挖前，先用全站仪进行基础的定位放样工作，放样工作根据路线中心线与涵洞的纵横轴线,导出基础边线的定位点，再放样划出基坑的开挖范围。
开挖时基坑底部的尺寸较设计的平面尺寸每边增加不小于50—100cm的工作面，以便于支撑、排水与立模板。
基坑各定位点的标高及开挖过程中标高检查，按一般水准测量方法进行。
（2）基坑开挖:采用挖掘机作业,人工配合挖土，用自卸汽车运土。
在基坑施工过程中应注意以下几点:基坑施工不可延续时间过长,自开挖基础完成后，应抓紧时间连续施工。
基坑开挖应结合现场土质、台背回填施工进行放坡，挖好台阶。
为施工方便基坑两侧还应留出人行台阶和砼浇筑的工作面。
在挖至坑底时,应保留不少于20cm的厚度，在基础立模前，用人工挖至基底标高，防止降雨侵泡基底。
应经常注意观察坑边缘顶面土有无裂缝，坑壁有无松散或塌落现象发生，以确保安全施工。
基坑四周挖排水沟，排水沟深度不小于50cm，在基坑的一端设置集水坑,以利于排水，防止基坑浸泡，同时路基及结构物开挖基坑采取开挖边沟以便雨水顺利排出.（3)基底检验：基底挖至设计标高后，应向监理工程师进行报验，报验的内容包括：检查基底平面位置、尺寸大小、基底标高；检查基底土（岩）质情况、检测承载力,可用重（轻）型动力触探检验，填写报验单。
当检验符合设计要求后，签批报验单，进行下道工序施工；如不合格，则应对开挖的地基进行处理.视基底土质的实际情况，采取相应的处理措施。
（4）模板安装：对基础精确放样后，采用人工或吊车吊起模板就位，人工精确就位与拼装，用斜撑和对拉螺栓固定其位置。
模板安装尺寸精度要符合规范要求，接缝用胶带纸粘贴，确保模板不漏浆、不变形、不易移位,从而保证基础的外观质量.在模板的四个边角测量高程，用于控制基础顶面高程。
应注意模板与基础的结合面，需要时可用砂浆预先封底,防止漏浆。
自检合格后报监理工程师验收,批准合格后方可浇筑砼施工.(5）砼浇注:砼浇注前应注意预埋台身钢筋，采用吊车配料斗或泵车、滑槽施工，浇注前先检查配合比情况及拌和设备、振捣设备等完好情况、人员配备落实情况,无误后，即开始拌和、浇注砼。
箱涵工程技术交底
箱涵工程技术交底引言概述：箱涵工程是一种用于水利、交通等领域的重要工程，它能够解决地下水位较高、地下通道需要穿越的问题。
在进行箱涵工程时，技术交底是非常重要的环节，它能够确保工程的顺利进行和质量的保证。
本文将从设计、施工、质量控制和安全方面四个部份，分别阐述箱涵工程技术交底的相关内容。
一、设计方面：1.1 箱涵工程设计要求：在进行技术交底时，设计方面的内容是首要考虑的。
设计要求包括箱涵的尺寸、承载能力、材料选择等。
尺寸要根据实际情况进行合理确定，承载能力要满足相关标准和要求，材料选择要考虑到使用寿命和抗腐蚀等因素。
1.2 结构设计：箱涵工程的结构设计是确保工程安全可靠的关键。
结构设计要考虑到地下水位、地质情况和周边环境等因素，采用合理的结构形式和施工方法。
同时，还需要进行强度计算和有限元分析，确保结构的稳定性和承载能力。
1.3 排水设计：箱涵工程在施工和使用过程中需要进行排水处理，以保证工程的正常运行。
在技术交底时，需要详细说明排水系统的设计原理、排水管道的布置和排水设备的选型等内容。
排水设计要考虑到地下水位、降雨量和地质条件等因素，确保排水系统的畅通和排水效果。
二、施工方面：2.1 施工工艺：箱涵工程的施工工艺是确保工程质量的重要环节。
施工工艺包括基坑开挖、箱涵安装和回填等步骤。
在技术交底时，需要详细说明每一个施工步骤的要求和操作方法，以及需要注意的安全事项。
2.2 材料选用：箱涵工程的材料选用直接关系到工程的质量和使用寿命。
在技术交底时，需要详细说明各种材料的性能和特点，以及选材的依据和要求。
材料选用要考虑到强度、耐久性和抗腐蚀能力等因素，确保材料的质量和工程的可靠性。
2.3 施工质量控制：施工质量控制是箱涵工程施工过程中的重要环节。
在技术交底时，需要详细说明质量控制的要求和方法。
包括施工过程中的检测和监控，以及施工人员的技术要求和操作规范。
质量控制要确保工程的质量符合相关标准和要求。
三、质量控制方面：3.1 检测方法：箱涵工程的质量检测是确保工程质量的重要手段。

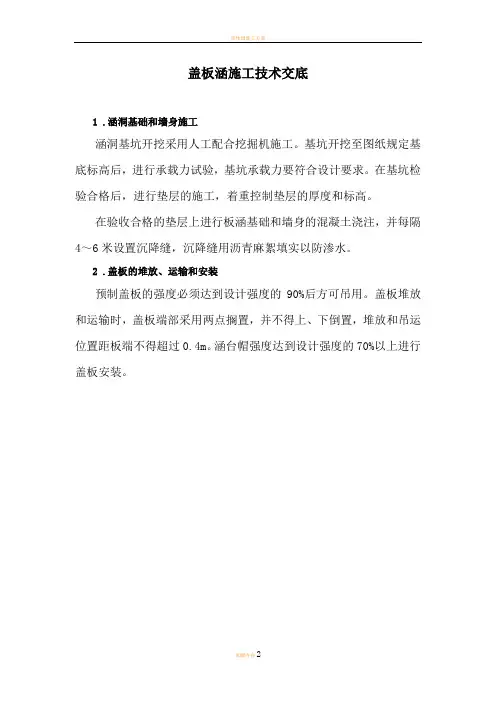

盖板涵工程施工技术交底
盖板涵工程施工技术交底盖板涵工程施工技术交底盖板涵工程是一种常见的道路桥梁施工项目，其施工质量对于整个交通系统的安全性和耐用性具有重要意义。
为了确保施工质量，施工技术交底工作必不可少。
本文将详细介绍盖板涵工程的施工技术和交底内容，为施工企业和从业人员提供参考。
在盖板涵工程施工中，关键技术包括定位放样、基础开挖、基础处理、墙身砌筑、盖板安装等环节。
这些环节相互衔接，每一道工序都需严格按照设计要求进行，以确保整体工程的稳定性和安全性。
首先，定位放样是盖板涵工程的第一步。
施工人员需根据设计图纸进行精确的定位和放样，明确涵洞的位置和方向。
这一步骤的准确性对于后续施工的顺利进行至关重要。
接下来，进行基础开挖。
在开挖过程中，要确保施工安全，尽量避免对周围土体的干扰。
当遇到地质不良的情况时，应及时采取相应的加固措施，如换填、加固等。
基础处理是确保盖板涵工程质量的关键环节。
在进行基础处理时，应先将地基夯实，然后铺设一层均匀的碎石层，以提高基础的承载力。
此外，还需对基础进行混凝土浇筑，以确保基础的稳定性和耐久性。
在墙身砌筑阶段，应选择质量合格的砖块或片石进行砌筑。
砌筑时应按照设计要求的尺寸和角度进行，并确保灰缝饱满、表面平整。
同时，为了确保墙身的稳定性，应对墙身进行钢筋混凝土浇筑。
最后是盖板安装环节。
盖板是盖板涵工程的重要组成部分，其安装质量直接关系到整个工程的质量。
因此，在安装前，应对盖板进行仔细的检查和测量，确保其尺寸与设计要求相符。
然后，按照正确的方向将盖板安装在墙身上，并确保盖板与墙身之间缝隙均匀、密封良好。
为了更好地展示盖板涵工程的施工技术，以下将结合图表进行详细说明。
首先，如图1所示，盖板涵工程的施工流程包括定位放样、基础开挖、基础处理、墙身砌筑、盖板安装等环节。
在施工过程中，每个环节都需要严格按照设计要求进行，以确保整体工程的稳定性和安全性。
图1 盖板涵工程施工流程图接下来，如图2所示，盖板涵的截面图展示了盖板、墙身、基础的构造。

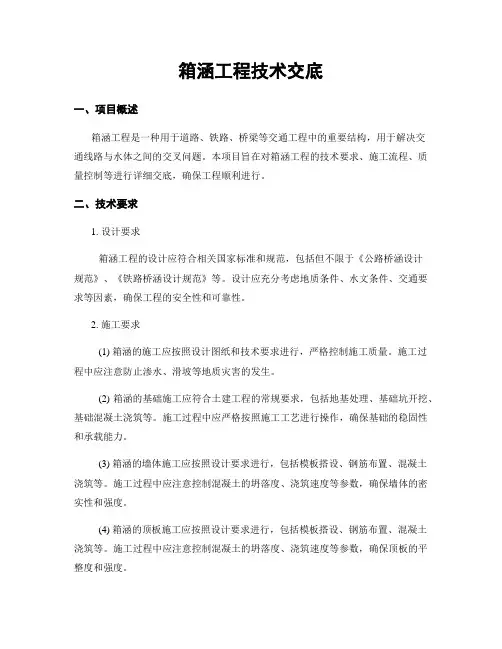

箱涵工程技术交底
箱涵工程技术交底标题：箱涵工程技术交底引言概述：箱涵工程作为一种重要的水利工程建设方式，在施工过程中需要严格遵守相关技术规范和要求。
技术交底是确保工程施工质量和安全的重要环节，本文将从箱涵工程技术交底的角度进行详细介绍。
一、设计要求1.1 箱涵工程的设计要求包括结构设计、材料选用、施工工艺等方面。
1.2 结构设计要求包括箱涵的尺寸、强度、稳定性等方面，需要符合相关标准和规范。
1.3 材料选用要求包括混凝土、钢筋等材料的规格、强度等，需要满足设计要求。
二、施工工艺2.1 箱涵工程的施工工艺包括基础处理、模板搭设、混凝土浇筑等环节。
2.2 基础处理要求包括地基处理、基础垫层等，确保箱涵的稳定性和安全性。
2.3 混凝土浇筑要求包括配合比、浇筑方式、养护期等，保证混凝土的质量和强度。
三、质量控制3.1 箱涵工程的质量控制包括原材料检验、施工过程监控、验收等环节。
3.2 原材料检验要求包括混凝土、钢筋等材料的质量检测，确保符合设计要求。
3.3 施工过程监控要求包括施工人员的操作规范、设备的使用情况等，保证施工质量。
四、安全措施4.1 箱涵工程的施工过程中需要严格遵守相关安全规定，确保施工人员和设备的安全。
4.2 安全措施包括施工现场的安全防护、施工人员的安全培训等。
4.3 针对施工中可能出现的安全风险，需要制定相应的安全预案和应急措施。
五、验收标准5.1 箱涵工程施工完成后需要进行验收，验收标准包括外观质量、结构稳定性、使用功能等方面。
5.2 验收标准需要符合相关规范和标准，确保工程质量达到要求。
5.3 验收通过后，方可投入使用，否则需要进行整改和再验收。
结论：箱涵工程技术交底是确保工程质量和安全的重要环节，设计要求、施工工艺、质量控制、安全措施和验收标准是关键内容。
只有严格按照相关要求进行技术交底，才能确保箱涵工程的顺利施工和质量可控。
箱涵工程技术交底
箱涵工程技术交底标题：箱涵工程技术交底引言概述：箱涵工程是一种常见的地下排水结构，被广泛应用于市政工程、交通工程等领域。
为了确保工程质量和安全，进行技术交底是必不可少的环节。
本文将从五个大点详细阐述箱涵工程技术交底的内容。
正文内容：1. 箱涵工程概述1.1 箱涵工程的定义和分类1.2 箱涵工程的作用和应用范围1.3 箱涵工程的主要构造和材料选择2. 箱涵工程施工要点2.1 施工前的准备工作2.2 箱涵工程的施工流程2.3 施工中的质量控制和安全注意事项2.4 施工后的验收和保养维护3. 箱涵工程的技术规范3.1 箱涵工程的设计规范和标准3.2 施工过程中的技术要求和规范3.3 箱涵工程的验收标准和质量控制指标4. 箱涵工程的监测与检测4.1 监测的目的和方法4.2 监测的时间节点和频率4.3 监测数据的处理和分析4.4 检测仪器的选择和使用5. 箱涵工程的技术交底内容5.1 工程设计文件的解读和分析5.2 施工图纸的解读和理解5.3 施工方案和工艺的交底5.4 施工质量控制和安全注意事项的交底5.5 箱涵工程的验收和保养维护要求的交底总结：箱涵工程技术交底是确保工程质量和安全的重要环节。
本文从箱涵工程的概述、施工要点、技术规范、监测与检测以及技术交底内容等五个大点进行了详细阐述。
通过合理的技术交底，可以保证施工人员对箱涵工程的要求和规范有清晰的认识，从而提高工程质量和安全水平。
在实际施工中，应严格按照相关规范和标准进行操作，并进行必要的监测和检测，以保证工程的稳定性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
州锦屏县境内，主线起于锦屏县三江镇皇封村 K76+290(对应左幅 ZK76+275)处，与 LJ10 合同段 终点相接，本合同段终点锦屏县三江镇赤溪坪村 K83+600 清水江大桥黎平桥台处，与第 LJ12 合 同段起点相接，路线全长 7.31km。本合同段主线共有涵洞 37 座，其中过水涵 21 座 569.473 延 米、通道涵 16 座 932.71 延米。 二、施工方案
中交三公局四公司
涵洞安全技术交底
安全技术
(一 级 交 底)
编 制： 审 核： 日 期：
中交第三公路工程局有限公司
工程项目 编制单位 分项工程名称
三黎高速公路第 11 合同 中交三公局四公局 涵洞工程
工程里程 接受单位 交底时间
三黎技术负责人
交底内容：
涵洞施工工艺技术
一、工程概况 编制本安全措施方案。本合同段为贵州省三穗至黎平高速公路 LJ11 合同段，位于黔东南
箱涵基础坐落坐落于高填路堤上，按相关要求路基填筑高程超过箱涵设计基底高程大于 1 米后，机械开挖箱涵基础，人工清理 0.2 米预留 0.2 米保护层后现场检测地基承载力。若基底 承载力大于 300kPa,则进行下一步施工，反之则需挖除箱涵基础以下 2 米范围内填料，换填 1.5 米后块片石和 0.5 米厚的级配碎石或砂卵石。
（4）、箱涵垫层及基础施工 砂砾垫层施工： 碎石垫层回填按规范和设计的要求进行，回填厚度为 15cm，用人工配合
电动打夯机夯实，必要时以水振法或水撼法沉实，以达到设计规定的密实度。 C20 砼基础浇筑: 基础厚度均为 100mm，采用 18mm 厚的胶合板后加固 100×100mm 木方作为
垫层模板，模板固定采用Φ12 钢筋钉固在地基上，钉固深度 400mm，间距为 600mm。 （5）、箱涵施工 施工顺序：
箱涵分段浇筑，第一次浇注至底倒角上口。第二次浇注涵身剩余部分。浇注时，采用隔段 浇注法，沉降缝在第二次浇注的镶段时在前一段立面处填塞涂沥青浆膏木板，利于后期沥青麻
絮填充。 a.恢复中线 根椐护桩，用全站仪在基础垫层上恢复箱涵中心线和道路中心线，放出箱涵底各平面尺寸
线和沉降缝位置线。 b.钢筋加工及安装 钢筋在现场加工车间进行加工后，运至施工地点，钢筋半成品的加工必须按经审核的料单
基础处理
砂砾垫层
基础砼浇筑
底板和墙体钢筋绑扎
砼养护
浇筑底板和部分墙体砼
测量校模
底板和部分墙体模板安装
拆除底板和部分墙体模板
测量放线
回填
处理伸缩缝
墙体和顶钢板筋绑扎
墙体外模安
测量校模
拆模
砼养护
浇筑墙体和底板砼
施工前，首先进行现有地下管线调查，准确确定箱涵轴线的位置、标高，同时检查设计提 供的新建与已有排水接口的位置和标高是否正确，然后根据对现况地下管线的位置和分布情况 的调查，决定采用人工配合机械进行沟槽开挖。施工期间将根据实际情况，对重要的地下管线 和地下管线密集的区域采取妥善的保护措施。 2）、施工方法 （1）、测量放样
（6）、模板安装 模板安装前，放出模板安装控制线。 a、涵身外侧模板采用大块钢模板进行拼装，大块钢模板尺寸为：1.2*1.5m、4mm 厚。 b、涵身内侧模板采用大块钢模板，倒角处采用定做的定型钢模板，定型模板与大块钢模板 用螺栓连接紧固，密封条密实。 c、模板支立：模板分两次支立，第一次支第一层外模模板及底板以上 30cm 处的倒角模板， 倒角模板与墙身钢筋之间横向加焊钢筋固定，加焊横向钢筋间距 70cm，在第一次混凝土浇筑到 底板以上 100cm，且混凝土强度满足要求后，再支剩余模板。模板采用螺栓连接，密封条密 实。在浇筑混凝土前紧固模板，避免混凝土浇注时漏浆。 d、模板支撑：内模采用满堂红支架支撑（详见模板支撑示意图），外设双排脚手架支撑固 定就位后，通过内外脚手架和对拉螺杆调整模板的垂直度与平整度及稳定性，经现场技术人员 自检合格后，上报结构监理工程师到现场检验，验收合格后进行下道工序混凝土浇筑施工。
φ 钢背管
φ 钢管
套管
弓形板 φ 螺母
对拉螺杆
模板支撑示意图 （7）、浇筑混凝土 箱身混凝土分两次浇筑，第一次先浇至底板内壁以上 30cm，第二次浇筑剩余部分。两次浇 筑的接缝处凿毛处理，保证衔接面的粗糙干净，无散落的混凝土。两次浇筑的接缝处保证有良 好的衔接面，涵身砼施工时采用从一端开始水平分层连续浇筑，每层不超过 30cm。两层砼浇筑 时间不大于 45 分钟，两侧墙砼浇注高度基本保持平衡，避免偏压变形。混凝土采用吊车配料斗 方式浇筑，第二次浇筑时为了防止污染模板，采用串通注入模板内。振动棒振捣时不能触及模 板，与模板的距离不小于 150mm，移动间距不超过振动器作业半径的 1.5 倍；模板角落以及振 捣器不能达到的地方，辅以插针振捣，以保证混凝土密实及其表面光滑。混凝土振捣直至充分 密实为止。密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆均匀为止,严禁 过振。 （8）、试件制取 混凝土施工中，按施工规范及质量检验评定标准相关要求，每工作班制取 2 组混凝土试 件，同时多制取 1-2 组标养。 （9）、混凝土养生 混凝土表面二次压光以后及时用土工布覆盖，洒水养生期不少于 28 天。 （10）、模板拆除 模板拆除在混凝土强度达到 80%设计强度后方可进行，并注意拆模时防止混凝土表面及棱
在基础开挖之前，按照图纸尺寸所示坐标及尺寸，放出箱涵中心线及基础开挖边线，并设 置临时水准点，作为箱涵施工过程中高程控制依据，箱涵中心线引至两端木桩上，以便随时进 行中心线检查。测量放线成果须经监理工程师复核无误后方可进行下一步施工。 （2）、施工导流
根据本工工条件，经现场勘查结合当地气候因素，在施工时应做好临时排水措施，并在四 角设置集水井，配备潜水泵，保证箱涵开挖后施工不受雨水影响。 （3）、基坑开挖
1、箱涵施工工艺技术 对本标段箱涵工程部分施工特点，施工加大人员和设备的投入，积极争取时间，力争不影 响路基填筑施工。采用人工配合挖掘机开挖基坑，开挖至设计深度以上 0.2m，用人工开挖剩余 部分；经监理工程师检查合格后，方可进行下道工序。 1）、施工工艺 钢筋混凝土箱涵施工的工艺流程：
测量放线
沟槽开 挖
