梁钢筋计算公式图解
梁钢筋计算公式图解
50010-2002 抗震的节点图 P186-189 抗震的节点图 P306-307 非抗震的节点图 P137-141
03G101-1P48
1、单跨梁钢筋计算-KL1
➢ 左、右支座锚固长度的取值判断:
✓ 左、右支座锚固长度的取值判断: 当hc-保护层(直锚长度)>LaE时,取Max(LaE ,0.5hc+5d) 当hc-保护层(直锚长度) ≤ LaE时,必须弯锚, 算法1:hc-保护层+15d
➢ 单面悬挑梁配筋图 42
11、悬挑梁钢筋计算

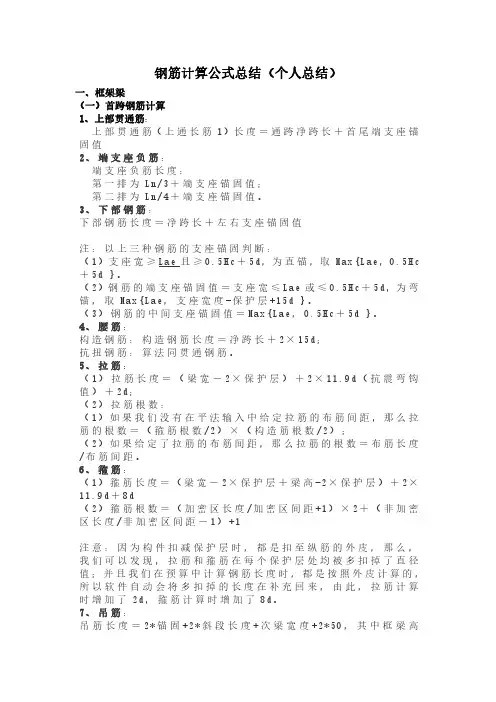

钢筋计算公式总结
钢筋计算公式总结(个人总结)一、框架梁(一)首跨钢筋计算1、上部贯通筋:上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋:端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值。
3、下部钢筋:下部钢筋长度=净跨长+左右支座锚固值注:以上三种钢筋的支座锚固判断:(1)支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{L ae,0.5Hc +5d}。
(2)钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{L ae,支座宽度-保护层+15d}。
(3)钢筋的中间支座锚固值=Max{L ae,0.5Hc+5d}。
4、腰筋:构造钢筋:构造钢筋长度=净跨长+2×15d;抗扭钢筋:算法同贯通钢筋。
5、拉筋:(1)拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d;(2)拉筋根数:(1)如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);(2)如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
6、箍筋:(1)箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×11.9d+8d(2)箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。
7、吊筋:吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,其中框梁高度>800m m夹角=60°,≤800mm夹角=45°(二)中跨钢筋计算中间支座负筋:第一排为Ln/3+中间支座值+Ln/3第二排为Ln/4+中间支座值+Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值)第二排为该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)其他钢筋计算同首跨钢筋计算。
柱、梁钢筋计算公式
一、柱纵筋计算(直径不变的情况)柱纵筋长度=基础内长度+楼层长度+顶层伸入长度1、基础内长度计算方法:h j-c>l aE,(h j-c)+max(6d,150)h j-c≤l aE,(h j-c)+15d其中h j:基础高度,c:保护层厚度,d:纵筋直径2、楼层长度计算方法:楼顶标高-基础顶标高-顶层梁高3、顶层伸入长度计算方法:(1)边角柱内侧、中柱纵筋梁高- c≥l aE,l aE梁高- c≤l aE,(梁高- c)+12d(2)边角柱外侧纵筋(梁高- c)+(h c-c)≤1.5l aE,1.5 l aE(梁高- c)+(h c-c)>1.5 l aE,max(1.5 l aE,梁高-c+15d)其中:hc:柱宽,c:保护层厚度,d:纵筋直径二、柱箍筋计算1、加密区长度:(1)柱根加密:Hn/3,Hn为首层净高(即首层顶标高-基础顶标高-首层梁高)(2)梁内加密:梁高(3)梁侧加密:max(Hn/6,hc,500),Hn为所在层净高2、非加密区长度:楼顶标高-基础顶标高-加密区长度之和3、根数计算:(1)加密区根数=加密区长度÷加密区间距,结果向上取整+1(2)非加密区根数=非加密区长度÷非加密区间距,结果向上取整-14、单根箍筋长度:外箍(b-2c+h-2c)×2+1.9d*2+2×max(10d,75)内箍[(h-2c-∑D)÷(n-1)×(m-1)+∑Dg+b-2c]×2+1.9d*2+2×max(10d,75)拉筋(h-2c)+1.9d*2+2×max(10d,75)其中D:纵筋直径Dg:内箍箍住纵筋直径n:单边纵筋根数m:内箍箍住纵筋根数三、梁钢筋计算(一)上部通长筋长度=两端(边)支座内长度+中间跨长度(含中间支座)边支座内长度:【hc:支座柱宽度,c:保护层厚度,d:钢筋直径】如果(hc-c)≥laE,则长度取:max(laE,0.5hc+5d)如果(hc-c)<laE,则长度取:hc-c+15d【伸至柱边弯折15d】中间跨长度:直接在平面图中读取数据(二)支座钢筋1、边支座钢筋长度=(边)支座内长度+梁内长度2、中间支座钢筋长度=(中间)支座宽度+梁内长度(两侧)边支座内长度:如果hc-c≥laE,长度取max(laE,0.5hc+5d)如果hc-c<laE,长度取hc-c+15d【伸至柱边弯折15d】梁内长度:第一排取ln/3 第二排取ln/4ln:相邻梁净跨最大值钢筋信息后(m/n)表示钢筋分排,第一排m根,第二排n根(三)下部钢筋长度=两端支座内长度+净跨长度(ln)边支座内长度:同上部钢筋如果(hc-c)≥laE,则长度取:max(laE,0.5hc+5d)如果(hc-c)<laE,则长度取:hc-c+15d【伸至柱边弯折15d】中间支座内长度:直接取max(laE,0.5hc+5d)(四)侧面纵向钢筋1、N抗扭钢筋长度计算同下部钢筋长度=两端支座内长度+净跨长度(ln)边支座内长度:同上部钢筋如果(hc-c)≥laE,则长度取:max(laE,0.5hc+5d)如果(hc-c)<laE,则长度取:hc-c+15d【伸至柱边弯折15d】中间支座内长度:直接取max(laE,0.5hc+5d)2、G构造钢筋长度=两端锚入支座长度+净跨长度(ln)两端锚入支座长度均为150mm即侧面构造纵向钢筋长度=ln+150×2。

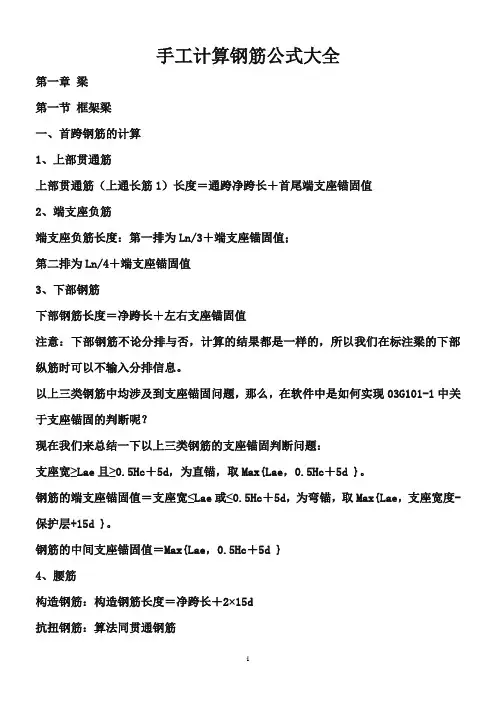

梁计算公式大全
手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥+5d,为直锚,取Max{Lae,+5d }。
钢筋的端支座锚固值=支座宽≤Lae或≤+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。
钢筋的中间支座锚固值=Max{Lae,+5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。
(如下图所示)7、吊筋吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为Ln/3+中间支座值+Ln/3;第二排为Ln/4+中间支座值+Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值);第二排为该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)。
梁钢筋计算公式图解.
03G101-1P61
1跨右支座负筋锚固长度同端支座 2跨左支座负筋锚固长度LaE
8、多跨梁钢筋计算
多跨梁钢筋构造
8、多跨梁钢筋计算-KL1
多跨梁钢筋构造
9、多跨梁钢筋计算-KL2
局部贯通钢筋处理1
2 2 2
与KL1相比较在第三跨增加了跨中钢筋
10、多跨梁钢筋计算-KL3
局部贯通钢筋处理2
2 2 2 2 2 2
与KL2相比较在第一跨增加了跨中钢筋
4、单跨梁钢筋计算-L1
非框架梁端支座锚固长度的计算03G101-1P65
上部钢筋锚固同框架梁 下部钢筋锚固取12d(La用于弧形梁)
非框架梁端支座负筋长度计算
端支座负筋长度=左支座锚固+净跨长/5
5、双跨梁钢筋构造
5、双跨梁钢筋计算-KL1
KL1中间支座负筋长度计算
第一排长度=2*max(第一跨,第二跨)净跨长/3+支座宽 第二排长度=2*max(第一跨,第二跨)净跨长/4+支座宽
3、单跨梁钢筋计算-KL3
吊筋的计算03G101-1P62
吊筋夹角取值:梁高≤800取45度,>800取60度 吊筋长度=次梁宽+2*50+2*(梁高-2保护层)/正弦45度 (60度)+2*20d
4、单跨梁钢筋计算-KL4
附加箍筋的计算03G101-1P62
该区域梁正常箍筋或加 密区箍筋照设
侧面纵向构造或抗扭钢筋的计算03G101-1P24、62
构造筋长度=净跨长+2*15d 抗扭筋长度=净跨长+2*锚固长度(同框架梁下部纵筋)
3、单跨梁钢筋计算-KL3
梁计算公式大全
手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }。
钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。
钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×11.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。
(如下图所示)7、吊筋吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为Ln/3+中间支座值+Ln/3;第二排为Ln/4+中间支座值+Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值);第二排为该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)。
超全面的圈梁、梁、板钢筋计算公式
超全面的圈梁、梁、板钢筋计算公式圈梁钢筋很简单的,分主筋和箍筋两部分主筋计算:(梁长弯钩长搭接长(单根钢筋长每大于6米时))*设计根数*钢筋的比重箍筋计算:梁长/设计箍筋间距*每个箍筋的长度*钢筋的比重设计有外转角的附加钢筋时,按实际总根数*长度*比重就行啦钢筋计算公式一、梁(1) 框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3 端支座锚固值;第二排为Ln/4 端支座锚固值3、下部钢筋下部钢筋长度=净跨长左右支座锚固值以上三类钢筋中均涉及到支座锚固问题,那么总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc 5d,为直锚,取Max{Lae,0.5Hc 5d }。
钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc 5d,为弯锚,取Max{Lae,支座宽度-保护层15d }。
钢筋的中间支座锚固值=Max{Lae,0.5Hc 5d }4、腰筋构造钢筋:构造钢筋长度=净跨长2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层) 2×11.9d(抗震弯钩值) 2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/ 2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
6、箍筋箍筋长度=(梁宽-2×保护层梁高-2×保护层)*2 2×11.9d 8d箍筋根数=(加密区长度/加密区间距1)×2 (非加密区长度/非加密区间距-1) 1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8 d。
梁钢筋计算公式
梁钢筋计算公式一、框架梁上部钢筋计算钢筋部位及其名称计算公式说明附图上部通长筋长度=各跨长之和L净长-左支座内侧a2-右支座内侧a3+左锚固 03G101-1P54抗震楼层框架梁KL纵向钢筋构造GB50010-2002P186图10.4.1梁上部纵向钢筋在框架梁中间层端节点内的锚固注:如果存在搭接情况,还需要把搭接长度加进去图49左、右支座锚固长度的取值判断:当hc-保护层(直锚长度)>LaE时,取Max(LaE ,0.5hc+5d)当hc-保护层(直锚长度) ≤ LaE时,必须弯锚,这时有以下几种算法:算法1:hc-保护层+15d算法2:取0.4LaE+15d算法3:取Max(LaE ,hc-保护层+15d)算法4:取Max(LaE ,0.4LaE+15d)(图49)当纵向钢筋弯锚时锚固长度最终取值:(图50)根据《混凝土结构设计规范》(GB50010-2002 P186-189、306-307)中第10.4.1条中不难得出,当梁上部纵向钢筋弯锚时,梁上部纵向筋在框架梁中间层端节点内的锚固为:hc-保护层+15d较为合理。
(图50)钢筋部位及其名称计算公式说明附图端支座负筋第一排钢筋长度=本跨净跨长/3+锚固; 03G101-1P54抗震楼层框架梁KL纵向钢筋构造注:1、锚固同梁上部贯通筋端锚固;2、当梁的支座负筋有三排时,第三排钢筋的长度计算同第二排。
图51第二排钢筋长度=本跨净跨长/4+锚固;中间支座负筋第一排钢筋长度=2*Ln/3+支座宽度;第二排钢筋长度=2*Ln/4+支座宽度; 03G101-1P54抗震楼层框架梁KL纵向钢筋构造注:Ln为相邻梁跨大跨的净跨长架立筋长度=本跨净跨长-左侧负筋伸入长度-右侧负筋伸入长度+2*搭接注:当梁上部既有贯通筋又有架立筋时,搭接长度为150mm(图51)二、框架梁下部钢筋计算钢筋部位及其名称计算公式说明附图下部通长筋长度=各跨长之和-左支座内侧a2-右支座内侧a3+左锚固+右锚固注:1、端支座锚固长度取值同框架梁上部钢筋取值;2、如果存在搭接情况,还需要把搭接长度加进去。
板、梁、柱钢筋的计算公式
板底筋长度=净跨+伸进长度*2+弯勾2*6.25*d板底筋根数=ceil((净跨-2*起步距离)/间距)+1(起步距离=第一根钢筋距梁或墙边50mm)板中间支座负筋长度=水平长度+弯折长度*2板端支座板负筋长度=锚入长度+弯勾+板内净尺寸+弯折长度板负筋根数=ceil((净跨-2*起步距离)/间距)+1(起步距离=第一根钢筋距梁或墙边50mm)板负筋分布筋长度=轴线长度-负筋标注长度*2+参差长度*2(轴线长度-轴线两边内梁的宽度)(参差长度是分布筋和负筋搭接长度)板端支座负筋的分布筋根数=负筋板内净长/间距(取整)+1板中间支座负筋的分布筋的根数=布筋范围1/间距(取整)+布筋范围2/间距(取整)+1温度筋长度=轴线长度-负筋标注长度*2+参差长度*2(参差长度是温度筋和负筋搭接长度)温度筋根数(梁一跨中间的非加密区根数)=(净跨长度-负筋伸入板内的净长)/温度筋间距-1马凳筋∏型长度=L1+L2*2+L3*2马凳筋∏型双层双向板马凳筋根数=板净面积/(间距*间距)+1马凳筋∏型负筋马凳筋根数=排数*负筋布筋长度/间距+1马凳筋一字型长度=L1+L2*2+L3*2或L1+L2*2+L3*4马凳筋一字型根数=排数*每排个数梁上部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁上部边支座负筋(第一排)=1/3净跨长+左支座锚固梁上部边支座负筋(第二排)=1/4净跨长+左支座锚固梁上部中间支座负筋(第一排)=1/3净跨长(取大值)*2+支座宽梁上部中间支座负筋(第二排)=1/4净跨长(取大值)*2+支座宽梁架立筋长度=净跨-两边负筋净长+150*2(注意钢筋类别)梁侧面构造钢筋长度=净跨长+2×15d+搭接长度*搭接个数(注意钢筋类别)梁侧面受扭钢筋长度=净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数(注意钢筋类别)梁下部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁边跨下部筋长度=本身净跨+左锚固+右锚固梁中间跨下部筋长度=本身净跨+左锚固+右锚固梁箍筋长度=2*(H-2*25+B-2*25)+(11.9*2+8)d二-四级抗震箍筋根数计算加密区根数=(1.5*梁高-50)/加密间距+1 (一跨分左加密、右加密)非=(净跨长-左加密区-右加密区)/非加密间距-1总根数=加密*2+非加密梁拉筋长度=梁宽-2*保护层+2*11.9d+2*d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
梁计算公式大全
手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }。
钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。
钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×11.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。
(如下图所示)7、吊筋吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为Ln/3+中间支座值+Ln/3;第二排为Ln/4+中间支座值+Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值);第二排为该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)。
板(有梁板)钢筋计算公式
板(有梁板)钢筋计算公式
1、底筋:
长度= 锚固+净跨长+锚固+弯钩长度*2 (HPB300级钢筋末端应做1800弯钩,弯钩长度6.25d)
根数= (净长–起步*2)/间距+1 (向上取整)
起步距离=1/2布筋间距
锚固取值= Max(支座宽/2,5d) 支座宽指梁宽
2、面筋:
长度= 锚固+净长+锚固+弯钩长度*2 (HPB300级钢筋末端应做1800弯钩,调整值为每个弯钩6.25d)
根数= 计算公式( 同底筋)
锚固取值= 支座宽–梁保护层+15d 支座宽指梁宽
3、边支座标注负筋
长度= 锚固+净长+弯折
根数= 计算公式(同底筋)
锚固取值:支座宽-梁保护层+15*d 支座宽指梁宽
弯折长度:板厚-板保护层*2
净长长度:标注长度
或标注长度—支座宽/2
关于标注长度
1)支座边起标
2)支座中心线起标
3)无标注
4、中间支座标注负筋
长度= 弯折+直段净长+弯折
根数= (净长–起步*2)/间距+1 (向上取整)
弯折长度:板厚-板保护层*2
5、负筋分布筋
长度= 净跨长–两侧负筋净长+ 150 *2 (HPB300末端无需做180度弯钩)
根数= (负筋净长–起步)/间距(向上取整即可)
(注:负筋分布筋计算根数不用+1)
6、温度筋
长度=轴线长度-负筋标注长度*2+参差长度*2
根数=(净跨长度-负筋伸入板内的净长)/温度筋间距-1。
梁钢筋的算法
一、概述:二、梁的类型以及判断依据2、1 梁的类型03G101-1P232、2软件中梁类型判断的依据以普通砼墙或柱为支座的连续梁被判断为框架梁,以梁和其他构件为支座的连续梁被判断为非框架梁。
框架梁上无其他构件的连续梁被判断为屋面框架梁。
如果框架梁支撑着剪力墙或柱,则被判断为框支梁。
软件还可自动判断连续梁的端跨是否为悬挑跨。
只有普通墙和山墙(包括砖墙、混凝土墙)可以作为支座,框架间墙、间隔墙、虚墙不作为支座。
砖墙上梁按简支梁(非框架梁)处理,主筋锚固参照图集03G101-1 第65、66页规定处理。
三、梁中的钢筋组成:•1、上部通长钢筋•2、底部钢筋•3、支座负筋(一排、二排)•4、架立筋•5、箍筋•6、腰筋•7、腰拉筋•8、吊筋•9、主次梁交接处的加密箍筋组成如下图:四、软件中各种梁的详细计算各字母代表的含义:Hc—支座宽度LAe—抗震时锚固长度La—非抗震时锚固长度d ---钢筋直径L1E—连接长度BHC—保护层ceil—向上取整4、1楼层框架梁的计算,参照03G101-1P54框架梁钢筋计算主要应区分弯锚和直锚情况,以及上部支座纵筋的切断处理。
软件根据规范对于节点构造规定进行了锚固计算:规范对于节点构造做了规定:直锚时应满足≥Lae (La )且≥0.5hc+5d;弯锚时应满足≥0.4Lae(La )和弯折15d要求;程序计算锚固长度的缺省方法与规范完全一致。
(1)上部通长纵筋纵筋长度计算公式为:长度L=梁扣除两端支座的长度+ 在左、右侧支座的锚固长度+ 连接长度其中:·“在左、右侧支座的锚固长度”的缺省算法为:当支座宽–保护层≥Lae(La )时,应直锚,否则为弯锚。
直锚长度= max(LaE,Hc/2+5*D);弯锚的长度由两部分组成,直段长度= 支座宽–保护层;弯段长度= 15*d·“连接长度”算法为:当采用焊接、机械连接时:连接长度= 0 ,软件自动计算接头个数;当采用搭接时,连接长度= 接头个数* L1E软件照梁钢筋总长除以指定的定尺长度得出接头个数。
梁钢筋计算规则
梁钢筋计算规则一、框架梁上部钢筋计算钢筋部位及其名称计算公式说明附图上部通长筋长度=各跨长之和L -左支座内侧a2-右支座内侧a3+左锚固+右锚固03G101-1P54抗震楼层框架梁KL纵向钢筋构造GB50010-2002P186图10.4.1梁上部纵向钢筋在框架梁中间层端节点内的锚固注:如果存在搭接情况,还需要把搭接长度加进去图49左、右支座锚固长度的取值判断:当hc-保护层(直锚长度)>LaE时,取Max(LaE ,0.5hc+5d)当hc-保护层(直锚长度) ≤LaE时,必须弯锚,算法:min(hc-保护层, 0.4LaE)+15d钢筋部位及其名称计算公式说明附图端支座负筋第一排钢筋长度=本跨净跨长/3+锚固;03G101-1P54抗震楼层框架梁KL纵向钢筋构造注:1、锚固同梁上部贯通筋端锚固;2、当梁的支座负筋有三排时,第三排钢筋的长度计算同第二排。
图51 第二排钢筋长度=本跨净跨长/4+锚固;中间支座负筋第一排钢筋长度=2*Ln/3+支座宽度;第二排钢筋长度=2*Ln/4+支座宽度;03G101-1P54抗震楼层框架梁KL纵向钢筋构造注:Ln为相邻梁跨大跨的净跨长架立筋长度=本跨净跨长-左侧负筋伸入长度-右侧负筋伸入长度+2*搭接注:当梁上部既有贯通筋又有架立筋时,搭接长度为150mm二、框架梁下部钢筋计算钢筋部位及其名称计算公式说明附图下部通长筋长度=各跨长之和-左支座内侧a2-右支座内侧a3+左锚固+右锚固注:1、端支座锚固长度取值同框架梁上部钢筋取值;2、如果存在搭接情况,还需要把搭接长度加进去。
图51下部非通长钢筋长度=净跨长度+左锚固+右锚固03G101-1P54抗震楼层框架梁KL纵向钢筋构造注:端部取值同框架梁上部钢筋取值;中间支座锚固长度为:Max {LaE,0.5Hc+5d }下部不伸入支座筋净跨长度-2*0.1Ln(Ln为本跨净跨长度) 03G101-1P60不伸入支座的梁下部纵向钢筋断点位置图52(图52)三、梁附加钢筋钢筋部位及其名称计算公式说明附图侧面纵向构造钢筋当hw≥450mm时,需要在梁的两个侧面沿高度配置纵向构造钢筋,间距a≤200;长度=净跨长度+2*15d03G101-1P24、62梁侧面纵向构造筋和拉筋,分为一级抗震和二至四级抗震等级注:1、hw指梁的腹板高度;2、梁侧面构造纵筋和受扭纵筋的搭接与锚固长度取值可参见(03G101-1P24)第4.2.3条第五款的注1与注2,即:梁侧面构造钢筋其搭接与锚固长度可取为15d,梁侧面受扭纵向钢筋其搭接长度为L l或L lE,其锚固长度与方式同框架梁下部纵筋。
梁钢筋计算公式
框架梁钢筋计算(屋面框架梁锚固查图集)一、上部筋:1、上部通长筋公式:长度=总净跨长+左支座锚固+右支座锚固左、右支座锚固长度的取值判断:当h c(柱宽)-柱保护层厚度≥l aE时,直锚,锚固长度=max(l aE,0.5h c+5d)。
当h c(柱宽)-柱保护层厚度<l aE时,弯锚,锚固长度=支座宽度-柱保护层+15d (d为钢筋直径)当为屋面框架梁时,上部通长筋伸入支座端弯折至梁底。
当为非框架梁时上部通长筋伸入支座端弯折15d。
2、端支座负筋公式:第一排钢筋长度=本跨净跨长/3+锚固;第二排钢筋长度=本跨净跨长/4+锚固;(锚固取值同上)中间支座负筋(按大跨取)公式:第一排钢筋长度=2*Ln/3+支座宽度;(支座宽度:柱宽)第二排钢筋长度=2*Ln/4+支座宽度;(Ln为左跨和右跨净跨长中取较大值)3、架立筋(有才算)公式:长度=本跨净跨长-左侧支座负筋伸入净长度-右侧支座负筋伸入净长度+2*搭接(一般取150mm)当梁的上部既有通长筋又有架立筋时,其中架立筋的搭接长度取150mm。
当梁的上部没有通长筋,都是架立筋时,架立筋与支座负筋的连接长度取l lE。
(抗震搭接长度)二、中部筋(腰筋):1、侧面纵向构造钢筋(G)当hw≥450mm时,需要在梁的两个侧面沿高度配置纵向构造钢筋,间距a≤200;公式:长度=净跨长度+2*15d2、侧面纵向抗扭钢筋 (N)公式:长度=净跨长度+2*锚固长度(锚固:LaE,查图集P87)拉筋:(图集P87)拉筋直径取值范围:当梁宽≤350mm时取6mm;当梁宽>350mm时取8mm。
长度=梁宽-2*梁保护层+2*1.9d+2*max(10d,75)间距=箍筋非加密区间距的2倍拉筋根数=[(净跨长-50*2)/拉筋间距+1]*排数三、下部钢筋:1、下部通长筋公式:长度=净跨长+左支座锚固+右支座锚固左、右支座锚固长度的取值判断:当h c(柱宽)-柱保护层厚度≥l aE时,锚固长度=max(l aE,0.5h c+5d)。
梁计算公式大全
梁计算公式大全(总10页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算 1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值 2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值 3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥+5d,为直锚,取Max{Lae,+5d }。
钢筋的端支座锚固值=支座宽≤Lae或≤+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。
钢筋的中间支座锚固值=Max{Lae,+5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。
梁板柱墙钢筋计算规则
梁、板、柱、墙钢筋计算原理钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩(一级抗震)柱1、基础层:⑴筏板基础﹤=2000mm时,基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度hn/3+与上层纵筋搭接长度Lle(如焊接时,搭接长度为0)⑵筏板基础〉2000mm时,2、基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度hn/3+与上层纵筋搭接的长度Lle柱纵筋长度=地下室层高-本层净高hn/3+首层楼层净高hn/3+与首层纵筋搭接Lle(如焊接时,搭接长度为0)3、首层:柱纵筋长度=首层层高-首层净高hn/3+max(二层净高hn/6,500,柱截面边长尺寸(圆柱直径))+与二层纵筋搭接的长度Lle(如焊接时,搭接长度为0)4、中间层:柱纵筋长度=二层层高-max(二层层高hn/6,500,柱截面尺寸(圆柱直径))+max(三层层高hn/6,500,柱截面尺寸(圆柱直径))+与三层搭接Lle(如焊接时,搭接长度为0)5、顶层:角柱:外侧钢筋长度=顶层层高-max(本层楼层净高hn/6,500,柱截面长边尺寸(圆柱直径))-梁高+1.5Lae内侧钢筋长度=顶层层高-max(本层楼层净高hn/6,500,柱截面长边尺寸(圆柱直径))-梁高+Lae注:其中锚固长度取值:⑴、当柱纵筋伸入梁内的直径长〈Lae时,则使用弯锚,柱纵筋伸至柱顶后弯折12d,锚固长度=梁高-保护层+12d;⑵、当柱纵筋伸入梁内的直径长〉=Lae时,则使用直锚:柱纵筋伸至柱顶后截断,锚固长度=梁高-保护层,⑶、当框架柱为矩形截面时,外侧钢筋根数为:3根角筋,b边钢筋总数的1/2,h边总数的1/2。
内侧钢筋根数为:1根角筋,b边钢筋总数的1/2,h边总数的1/2。
6、边柱:⑴、外侧钢筋长度=顶层层高-max(本层楼层净高hn/6,500,柱截面长边尺寸(圆柱直径))-梁高+1.5Lae⑵、内侧钢筋长度=顶层层高-max(本层楼层净高hn/6,500,柱截面长边尺寸(圆柱直径))-梁高+Lae⑶、当框架柱为矩形截面时,外侧钢筋根数为:2根角筋,b边一侧钢筋总数内侧钢筋根数为:2根角筋,b边一侧钢筋总数,h边两侧钢筋总数。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4、单跨梁钢筋计算-KL4
附加箍筋的计算03G101-1P62
该区域梁正常箍筋或加 密区箍筋照设
4、单跨梁钢筋计算-L1
非框架梁端支座锚固长度的计算03G101-1P65
上部钢筋锚固同框架梁 下部钢筋锚固取12d(La用于弧形梁)
非框架梁端支座负筋长度计算
1、单跨梁钢筋计算-KL1
下部通长钢筋计算
长度=净跨长+左支座锚固+右支座锚固
左、右支座锚固同上
1、单跨梁钢筋计算-KL1
箍筋长度计算
箍筋长度计算
长度=(梁宽b-保护层*2+d*2)*2+(梁高h-保护层 *2+d*2)*2+1.9d*2+max(10d,75mm)*2
1、单跨梁钢筋计算-KL1
12、屋面框架梁钢筋计算
屋面框架梁配筋构造图03G101-P43、55、56
构造屋面框架梁纵向钢筋构造(一) 构造屋面框架梁纵向钢筋构造(二)
12、屋面框架梁钢筋计算
屋面框架梁箍筋构造
广联达商住楼框架梁计算实训
• 二层KL1 • 顶层KL3
11、悬挑梁钢筋计算
单面悬挑梁表示方法
11、悬挑梁钢筋计算
单面悬挑梁钢筋构造03G101-1P66
11、悬挑梁钢筋计算
单面悬挑梁配筋图
42
2
42
12d 12d
11、悬挑梁钢筋计算
双面悬挑梁配筋图
12、屋面框架梁钢筋计算
屋面框架梁的平法标注
12、屋面框架梁钢筋计算
屋面框架梁纵向钢筋构造
+2*1.9d+2*max(10d,75mm)+2d 拉筋根数=((净跨长-50*2)/非加密间距*2+1))*排数
3、单跨梁钢筋计算-KL3
吊筋的计算03G101-1P62
吊筋夹角取值:梁高≤800取45度,>800取60度 吊筋长度=次梁宽+2*50+2*(梁高-2保护层)/正弦
3、单跨梁钢筋计算-KL3
KL3钢筋构造
3、单跨梁钢筋计算-KL3
多肢箍的计算
箍筋2的计算方式与柱箍筋的计算方式相同
3、单跨梁钢筋计算-KL3
架立筋的计算
注:当梁的上部既有通长筋又有架立 筋时,其中架立筋的搭接长度为 150
架立筋长度=净跨长-净跨长/3*2+150*2
3、单跨梁钢筋计算-KL3
8、多跨梁钢筋计算
多跨梁钢筋构造
8、多跨梁钢筋计算-KL1
多跨梁钢筋构造
9、多跨梁钢筋计算-KL2
局部贯通钢筋处理1
2 2
2
与KL1相比较在第三跨增加了跨中钢筋
10、多跨梁钢筋计算-KL3
局部贯通钢筋处理2
222
2
2
2
与KL2相比较在第一跨增加了跨中钢筋
练习
请用手工计算KL1、 KL2的跨中钢筋
箍筋根数计算03G101-1 P62、63
根数=((左加密区长度-50)/加密间距+1)+(非加 密区长度/非加密间距-1)+((右加密区长度-50)/ 加密间距+1)
2、单跨梁钢筋计算-KL2
KL2钢筋构造
2、单跨梁钢筋计算-KL2
左、右支座负筋的计算
第一排长度=左或右支座锚固+净跨/3 第二排长度=左或右支座锚固+净跨长/4
左、右支座锚固长度的取值判断:
50010-2019 抗震的节点图 抗震的节点图 非抗震的节点图
P186-189 P306-307 P137-141
03G1011P48
1、单跨梁钢筋计算-KL1
左、右支座锚固长度的取值判断:
左、右支座锚固长度的取值判断: 当hc-保护层(直锚长度)>LaE时,取Max(LaE ,0.5hc+5d) 当hc-保护层(直锚长度) ≤ LaE时,必须弯锚, 算法1:hc-保护层+15d
侧面纵向构造或抗扭钢筋的计算03G101-1P24、62
构造筋长度=净跨长+2*15d 抗扭筋长度=净跨长+2*锚固长度(同框架梁下部纵筋)
3、单跨梁钢筋计算-KL3
拉筋的计算03G101-1P24、62
拉筋直径取值:梁宽≤350取6mm,>350取8mm 拉筋长度=梁宽-2*保护
第四章 梁钢筋计算
1、单跨梁钢筋计算-KL1
“平法”标注梁的识图
• 梁的环境描述: • 柱子截面为600*650 • 抗震等级:二级 • 砼标号:C30 • 锚固长度:一级27d 二
级 34/38d • 搭接长度:一级38d 二
级 48/54d • 保护层:基础梁 40mm
框架梁 25mm 板厚 150mm • 直径>22mm时为焊接, 直径≤22mm时为搭接 • 直径≤12mm时12米一个 搭接,直径>12mm时8 米一个搭接
1、单跨梁钢筋计算-KL1
1、上通筋计算
公式:长度=净跨长+左支座锚固+右支座锚固 左、右支座锚固长度的取值判断: 当hc-保护层(直锚长度)>LaE时,取Max(LaE ,0.5hc+5d) 当hc-保护层(直锚长度) ≤ LaE时,必须弯锚, 算法:hc-保护层+15d
1、单跨梁钢筋计算-KL1
中间支座下部筋锚固长度=max(0.5hc+5d,LaE)
6、双跨梁钢筋计算-KL2 03G101-1P61
KL2中间支座下变截面构造
1跨右支座下部筋锚固长度同端支座 2跨左支座下部筋锚固长度LaE
7、双跨梁钢筋计算-KL3 03G101-1P61
KL3中间支座上变截面构造
1跨右支座负筋锚固长度同端支座 2跨左支座负筋锚固长度LaE
端支座负筋长度=左支座锚固+净跨长 /5
5、双跨梁钢筋构造
5、双跨梁钢筋计算-KL1
KL1中间支座负筋长度计算
第一排长度=2*max(第一跨,第二跨)净跨长/3+支座 宽
第二排长度=2*max(第一跨,第二跨)净跨长/4+支座 宽
5、双跨梁钢筋计算-KL1
KL1中间支座下部钢筋长度计算
通常情况下梁的钢筋有哪些?
1
1
• 上:上部通长筋 • 中:侧面纵向钢筋-构造或抗扭 • 下:下部钢筋(通长筋或不通长) • 左:左支座钢筋 • 中:架立钢筋或跨中钢筋 • 右:右支座钢筋 • 箍筋 • 附加钢筋:吊筋、次梁加筋、加腋钢筋
1、单跨梁钢筋计算-KL1
1、上通筋计算03G101-1 P54
