砌体结构pkpm设计步骤
PKPM设计软件砖混结构设计步骤

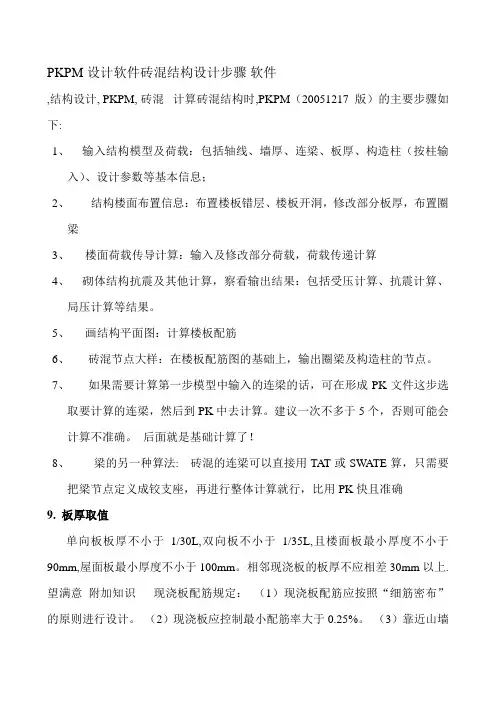

PKPM设计软件砖混结构设计步骤软件,结构设计, PKPM, 砖混计算砖混结构时,PKPM（20051217版）的主要步骤如下:1、输入结构模型及荷载：包括轴线、墙厚、连梁、板厚、构造柱（按柱输入）、设计参数等基本信息；2、结构楼面布置信息：布置楼板错层、楼板开洞，修改部分板厚，布置圈梁3、楼面荷载传导计算：输入及修改部分荷载，荷载传递计算4、砌体结构抗震及其他计算，察看输出结果：包括受压计算、抗震计算、局压计算等结果。
5、画结构平面图：计算楼板配筋6、砖混节点大样：在楼板配筋图的基础上，输出圈梁及构造柱的节点。
7、如果需要计算第一步模型中输入的连梁的话，可在形成PK文件这步选取要计算的连梁，然后到PK中去计算。
建议一次不多于5个，否则可能会计算不准确。
后面就是基础计算了！8、梁的另一种算法: 砖混的连梁可以直接用TAT或SW ATE算，只需要把梁节点定义成铰支座，再进行整体计算就行，比用PK快且准确9. 板厚取值单向板板厚不小于1/30L,双向板不小于1/35L,且楼面板最小厚度不小于90mm,屋面板最小厚度不小于100mm。
相邻现浇板的板厚不应相差30mm以上.望满意附加知识现浇板配筋规定：（1）现浇板配筋应按照“细筋密布”的原则进行设计。
（2）现浇板应控制最小配筋率大于0.25%。
（3）靠近山墙部位的板块宜配置双层双向钢筋网片。
墙阳角处增设放射性钢筋。
在温度、收缩应力较大的现浇板区域内，应配置双层双向钢筋网片。
（4）屋面板筋宜采用双层双向钢筋。
（5）板厚大于120mm的现浇楼板应设置双层双向钢筋。
住宅工程结构伸缩缝设置与砼构件保护层厚度应严格按照相应规范的规定执行。
纵向长度较长（一般大于40m）的建筑物可采用后浇带的处理方法，或者可在房屋每隔20m左右在板的支座上（分户隔墙下）设缝处理。
现浇板可通过添加适量的外加剂补偿砼收缩。
当现浇楼板强度等级大于C30时应优先使用高性能砼。
现浇板的裂缝控制，应根据其建筑与结构的特征，采取结构加强与必要时释放应力的设计原则进行处理。

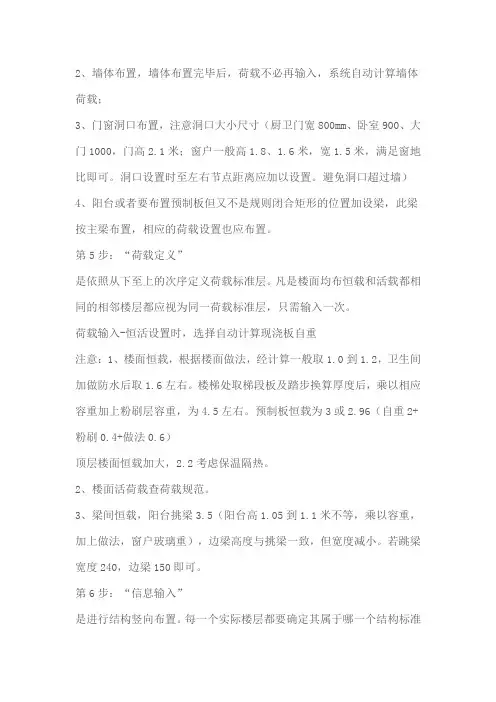

砌体pkpm建模步骤
砌体pkpm建模步骤具体步骤正如进入程序时所出现的菜单次序一样：一:第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2步：“网点生成”是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
删除不无用的节点。
第3步：“构件定义”是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4步：“楼层定义”是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
注意：1构造柱布置，构造柱的设置位置应符合相应抗震规范；2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1米；窗户一般高1.8、1.6米，宽1.5米，满足窗地比即可。
洞口设置时至左右节点距离应加以设置。
避免洞口超过墙）4、阳台或者要布置预制板但又不是规则闭合矩形的位置加设梁，此梁按主梁布置，相应的荷载设置也应布置。
第5步：“荷载定义”是依照从下至上的次序定义荷载标准层。
凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。
荷载输入-恒活设置时，选择自动计算现浇板自重注意：1、楼面恒载，根据楼面做法，经计算一般取1.0到1.2，卫生间加做防水后取1.6左右。
楼梯处取梯段板及踏步换算厚度后，乘以相应容重加上粉刷层容重，为4.5左右。
PKPM操作步骤建筑结构设计
PKPM操作步骤建筑结构设计PKPM是一种常用的建筑结构设计软件，它能够对建筑结构进行分析和计算，并生成相应的计算报告。
下面是PKPM的操作步骤建筑结构设计的详细介绍。
1.启动PKPM软件。
在计算机桌面上找到PKPM的图标，双击打开软件。
2.新建项目。
在PKPM软件界面的菜单栏中，点击“文件”->“新建”->“工程”，输入项目名称和相关信息，并选择要设计的结构类型，如混凝土结构、钢结构等。
3.创建结构模型。
在PKPM软件界面的左侧工具栏中，选择相应的结构元素，如柱、梁、墙等，并根据实际情况进行绘制。
可以使用鼠标进行拖拉和绘制，也可以输入具体的坐标和尺寸进行绘制。
4.材料属性设置。
在PKPM软件界面的右侧属性设置栏中，选择各个结构元素的材料属性，并填写相应的参数，如混凝土的强度等。
可以根据实际情况选择不同的材料属性。
5.荷载设置。
在PKPM软件界面的左下方荷载设置栏中，选择相应的荷载类型，并填写荷载的大小和分布情况。
可以根据具体需求设置不同的荷载条件。
6.约束条件设置。
在PKPM软件界面的右下方约束条件栏中，选择各个结构元素的约束条件，如固定端、弹性支座等。
可以根据实际情况选择不同的约束条件。
7.进行分析计算。
在PKPM软件界面的菜单栏中，点击“计算”->“结构分析”，进行结构的分析计算。
软件会根据设计的结构模型、材料属性、荷载和约束条件等进行相应的分析计算。
8.结果查看与分析。
分析计算完成后，可以在PKPM软件界面的右侧结果查看栏中查看各个结构元素的应力、变形和位移等结果。
可以根据结果进行相应的结构优化和修改。
9.生成计算报告。
在PKPM软件界面的菜单栏中，点击“文件”->“生成报告”，可以将分析计算结果生成为计算报告。
报告中包括了结构模型、材料属性、荷载、约束条件和分析结果等信息。
10.保存项目文件。
在PKPM软件界面的菜单栏中，点击“文件”->“保存”，将项目文件保存到指定的文件夹中。

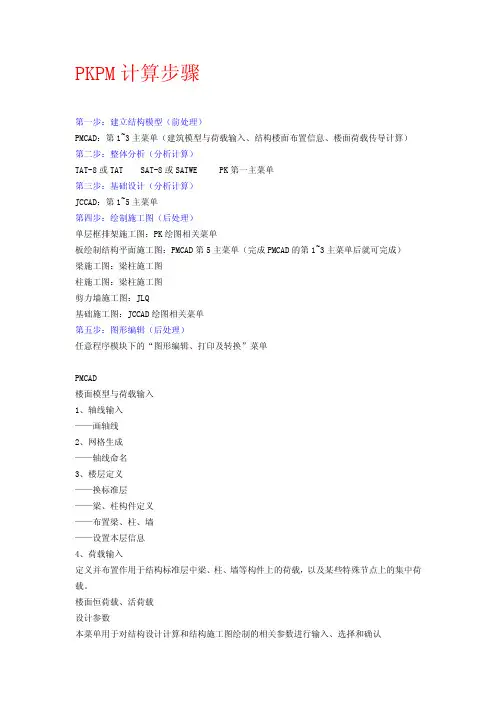

PKPM结构设计计算步骤-权威总结(初学必看)
PKPM 计算步骤
第一步：建立结构模型（前处理） PMCAD：第 1~3 主菜单（建筑模型与荷载输入、结构楼面布置信息、楼面荷载传导计算） 第二步：整体分析（分析计算） TAT-8 或 TAT SAT-8 或 SATWE PK 第一主菜单 第三步：基础设计（分析计算） JCCAD：第 1~5 主菜单 第四步：绘制施工图（后处理） 单层框排架施工图：PK 绘图相关菜单 板绘制结构平面施工图：PMCAD 第 5 主菜单（完成 PMCAD 的第 1~3 主菜单后就可完成） 梁施工图：梁柱施工图 柱施工图：梁柱施工图 剪力墙施工图：JLQ 基础施工图：JCCAD 绘图相关菜单 第五步：图形编辑（后处理） 任意程序模块下的“图形编辑、打印及转换”菜单
分析计算 SATWE（SAT-8） 接 PM 生成 SATWE 数据（前处理）{必须执行的两项} 结构内力，配筋计算（分析计算 1）
PM 次梁内力与配筋计算（分析计算 2） 分析结果图形和文本显示（后处理 1）
施工图绘制 画结构平面图 完成上面的三部操作后，通过执行 PMCAD 主菜单 5【画结构平面图】来完成结构的平面布置 图绘制（非配筋图），并可以完成现浇楼板的配筋计算及楼板结构图绘制。 三个步骤：参数定义、楼板计算、绘制结构平面图 梁施工图 【梁柱施工图】1~3 菜单项 柱施工图 【梁柱施工图】4~7 菜单项
楼层组装 主要用于对已经建好的结构标准层、荷载标准层进行组装，形成整栋建筑的结构模型。即要 完成建筑的竖向布局，要求用户把已经定义的结构标准层和荷载标准层布置在从上至下的各 楼层上，并输入层高。 保存、退出 结构楼面布置信息 对已经组合的结构楼层的楼面相关信息进行补充操作，采用人机交互方式输入有关楼板结构 的信息（在各层楼面上布置次梁、铺预制板、楼板开洞、改楼板厚、设层间梁、设悬挑板、 楼板错层等）。 楼板开洞 主要用于当某个房间需要布设楼梯或有其他需求时，对房间内的楼板进行开洞。 次梁显示 开关菜单 预制楼板 类似于【楼板开洞】 修改板厚 每层现浇楼板的厚度已在 PMCAD 主菜单 1 中决定。主要是对结构标准层的某个房间的板厚进 行调整。 悬挑楼板 在结构标准层外围设置现浇悬挑板，如设置雨篷、阳台板等。 显层间梁 显示开关 楼板错层 当某个房间的现浇楼板的标高不同于本层其他楼板的标高时，即需要把该楼板断开形成错层 （如卫生间的楼板需下沉等）。 强度等级 楼层中某些构件的材料由于某些要求，需要与本层中的其他构件的材料不同时，使用本菜单 对结构标准层中的构件（柱、梁、墙、支撑）材料进行局部调整。 砖混圈梁 用于布置砌体结构的圈梁并输入相关数据。 楼面荷载传导计算
PKPM设计软件砖混结构设计步骤
PKPM设计软件砖混结构设计步骤PKPM是一款常用于建筑结构设计的软件，在混凝土和钢筋混凝土结构设计中特别广泛应用。
以下是PKPM软件在砖混结构设计中的一般步骤：1.数据准备：在进行砖混结构设计之前，首先需要准备设计所需的基本数据，包括建筑结构的平面图和立面图，设计荷载参数，材料特性等。
2.建立结构模型：使用PKPM软件建立砖混结构的三维模型。
模型的建立通常包括输入结构的几何尺寸、节点、单元等信息，并设置结构的荷载、约束条件和材料的属性。
3.荷载计算：根据设计标准和实际情况，在PKPM软件中进行荷载计算。
荷载计算包括静态荷载和动态荷载的计算，可以根据设计需要进行分析。
4.构件设计：根据结构的荷载、约束条件和材料的特性，在PKPM软件中进行构件的设计。
在砖混结构设计中，主要包括梁、柱、墙、板等构件的设计。
通过选择合适的截面尺寸和布置钢筋，满足结构的强度和刚度要求。
5.非线性分析：在一些特殊情况下，需要进行砖混结构的非线性分析。
常见的非线性分析包括二阶效应、地震响应、大变形等。
使用PKPM软件进行非线性分析可以更准确地评估结构的性能和安全性。
6.结果输出：PKPM软件可以根据设计要求输出各种结果。
包括结构的杆件力、变形、剪力、弯矩等结果，还可以输出设计图纸、统计表格和配筋图等。
7.参数优化：根据设计过程中的结果，需要根据实际情况进行参数优化。
通过改变结构的尺寸、布置方式等参数，满足结构的性能和经济要求。
8.清单和预算：PKPM软件还可以生成砖混结构的材料清单和预算。
清单和预算可以帮助设计人员了解结构的材料消耗和造价，并进行经济性分析。
总之，PKPM软件是一款功能强大的砖混结构设计软件，它提供了完整的设计工具和计算功能，可以满足砖混结构设计的需求。
设计人员可以根据实际情况使用PKPM软件进行砖混结构的建模、分析、设计和优化。

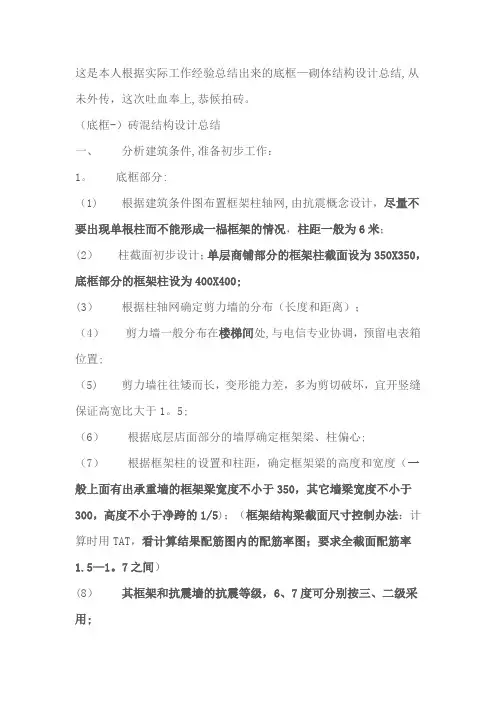

PKPM底框-砌体结构设计流程
这是本人根据实际工作经验总结出来的底框—砌体结构设计总结,从未外传，这次吐血奉上,恭候拍砖。
（底框-）砖混结构设计总结一、分析建筑条件,准备初步工作：1。
底框部分:（1) 根据建筑条件图布置框架柱轴网,由抗震概念设计，尽量不要出现单根柱而不能形成一榀框架的情况，柱距一般为6米；(2）柱截面初步设计；单层商铺部分的框架柱截面设为350X350，底框部分的框架柱设为400X400;(3）根据柱轴网确定剪力墙的分布（长度和距离）；（4）剪力墙一般分布在楼梯间处,与电信专业协调，预留电表箱位置;（5) 剪力墙往往矮而长，变形能力差，多为剪切破坏，宜开竖缝保证高宽比大于1。
5;（6）根据底层店面部分的墙厚确定框架梁、柱偏心;（7）根据框架柱的设置和柱距，确定框架梁的高度和宽度（一般上面有出承重墙的框架梁宽度不小于350，其它墙梁宽度不小于300，高度不小于净跨的1/5)；（框架结构梁截面尺寸控制办法：计算时用TAT，看计算结果配筋图内的配筋率图；要求全截面配筋率1.5—1。
7之间）(8）其框架和抗震墙的抗震等级，6、7度可分别按三、二级采用;2。
砖混部分:(1）根据纵横墙的布置及可能会有的屋面构架，确定构造柱的位置和种类，（最外围的构造柱直接升到女儿墙，门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合）(2）根据户型布置设置梁，包括其宽度和高度（其位置应把楼板分成规则的矩形，在阳台较大窗洞处或门窗连续设置处应设置过梁,且其高度加上门窗的高度应等于楼层高度）；（3）根据户型布置确定板厚,一般取短向跨度的1/35，但是最好不要小于100，客厅不小于120，否则影响使用；阳台、厨卫一般为90，屋面板厚120，楼梯梯板厚度为板跨的1/28,且平台梁高度与其下的窗高之和要等于建筑标高；（4）根据墙体外立面的腰线做法，确定外围圈梁的高度和做法;(5) 根据总体要求，设置不同的结构标准层与荷载标准层；(6）阳台处的挑梁高度为挑出长度的1/3—1/6；二、输入计算模型,进行程序计算：1。
PKPM设计软件砖混结构设计步骤
PKPM设计软件砖混结构设计步骤
1.确定结构的基本参数和约束条件：根据工程所在地的地质条件、建
筑用途和要求，确定结构所需的设计参数和约束条件，如荷载标准、抗震
设防烈度等。
2.完成荷载计算：根据建筑的功能和用途，结合相关设计规范，进行
荷载计算。
荷载计算包括常规荷载、活荷载和异常荷载等。
3.确定结构体系：根据建筑的功能、形态和整体布置，确定合适的结
构体系，如框架结构、剪力墙结构、框架-剪力墙结构等。
4.进行结构分析：通过PKPM设计软件进行结构分析，包括模型建立、荷载输入、约束条件设定等。
根据荷载计算结果，对结构进行静力计算、
动力计算和稳定计算等。
5.进行结构设计：根据结构分析结果，进行结构设计。
包括选取合适
的构件尺寸和材料，计算构件的强度、刚度和稳定性等。
6.进行构造设计：根据结构设计的结果，对结构的构造进行详细设计。
包括制定施工工艺、确定安装顺序、制定加固和防震措施等。
7.进行检验与验算：对设计结果进行检验与验算。
包括静力安全验算、变形验算、稳定验算等，确保结构的安全性和合理性。
8.撰写设计报告：根据设计结果，撰写结构设计报告。
报告应包括设
计依据、设计计算和施工图纸等，为后续的施工提供技术支持。
总之，PKPM设计软件在砖混结构设计中发挥了重要作用，通过合理
使用该软件，可以提高设计效率和准确性，为建筑工程的结构设计提供科
学依据。
砌体结构PKPM设计注意
操作步骤1、先在PMCAD中建模，在参数修改时需选择砖混结构，其可以进行板的配筋计算，抗震验算和圈梁设置。
2、砖混结构中的梁可以用连梁计算：在PMCAD中点取，形成PK文件以后，退出PMCAD，进入PK，可以进行梁的计算。
3、梁也可以在sat8中计算，计算时注意把支撑在墙上的梁支座该为铰接。
4、若局部承压不满足，尚需要加设梁垫。
5、基础用JCCAD进行计算并设置地圈梁，一般都是采用墙下条基，但需要注意的是，构造柱需要选择为无基础柱。
pkpm建模算砌体结构构造柱按柱子输入，圈梁不用输，还有楼板中的联系梁按主梁输入，不过在后面计算的时候要记得在特殊构件定义那一步把黄色的连梁点掉。
具体操作步骤具体步骤正如进入程序时所出现的菜单次序一样：一:第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2步：“网点生成”是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
删除不无用的节点。
第3步：“构件定义”是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4步：“楼层定义”是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
注意：1构造柱布置，构造柱的设置位置应符合相应抗震规范；2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1米；窗户一般高1.8、1.6米，宽1.5米，满足窗地比即可。
PKPM砖混结构设计流程
PKPM砖混结构设计流程PKPM（Peking University Structure Program）是由北京大学开发的一款用于结构设计和分析的软件。
PKPM砖混结构设计流程主要涉及了结构的设计、材料的选择、力学分析等多个方面。
下面将对PKPM砖混结构设计流程进行详细介绍。
第一步，建立结构模型。
首先，需要根据实际情况画出结构的平面布置图和剖面图。
然后，根据建筑物的尺寸和荷载情况，进行结构的模型建立。
通过PKPM软件提供的绘图工具，可以进行各种结构元素（如墙体、楼板、梁等）的绘制，并进行连接和组装。
在绘制过程中，还可以设置结构的截面尺寸、钢筋配筋等参数。
第二步，选择材料属性。
PKPM软件提供了多种材料属性的选择，包括混凝土、砖、钢筋等。
在这一步，需要根据结构的要求和设计标准，选择适当的材料属性，并输入相应的参数。
例如，混凝土的强度等级、配筋率等。
第三步，施加外荷载。
完成结构模型和材料属性的定义后，需要对结构施加外荷载。
外荷载包括活荷载（如人员、家具等）和恒荷载（如结构自重）。
根据不同情况，设置荷载的大小和作用位置。
第四步，进行力学分析。
在PKPM软件中，可以进行静力分析和动力分析。
静力分析可以计算出结构的内力分布、变形等；动力分析可以计算结构受到地震荷载等动力作用时的响应。
通过力学分析，可以对结构进行校核和优化。
第五步，设计构件的配筋。
根据力学分析的结果，进行结构的构件配筋。
对于砖混结构而言，主要是进行砖墙、钢筋混凝土梁柱等构件的配筋。
PKPM软件中提供了自动配筋和手动配筋两种方式。
可以根据设计要求和标准，在软件中选择适当的配筋方式进行设计。
第六步，进行结构校核。
在完成构件配筋后，对结构进行校核。
校核包括受力构件（如梁、柱）的强度检验、受力区域的抗剪承载力检验等。
可以利用PKPM软件提供的校核功能，对结构的安全性进行评估。
第七步，输出设计结果。
最后，可以通过PKPM软件输出设计结果，包括结构的内力分布图、构件的配筋图等。
底框砌体结构PKPM设计
底框砌体结构PKPM设计过去,PKPM对底层框架上部砖房结构的设计过程是：1. 用PMCAD主菜单8作整体结构分析并得出底框的地震力；2. 用PMCAD主菜单4对底层框架部分逐个提取每榀框架；3. 用PK的平面杆系有限元分析功能逐个计算每榀框架，并用PK其它菜单画底框施工图。
以上的方法对底框部分的计算及绘图效率都较低，SATWE软件新增了底框结构空间分析功能，并提供了两种分析方法：方法一，接PMCAD主菜单8的规范算法，即“建筑抗震设计规范GB50011-2001”规定的简化方法。
它将计算分为两步，第一，仍用PMCAD主菜单8的基底剪力法作整体结构分析并得出底框层的地震力，其次，将上部砖房与底部框架分离开，并使底部框架接收上部砖房传来的恒荷载、活荷载及地震力〔包括倾覆力矩〕，最后，仅对底框部分用SATWE进行空间分析。
方法二，有限元整体算法。
将上部砖房和底框作为一个整体，考虑砖混底框结构的特点，采用空间组合结构有限元方法进行分析，这种方法也适用于其它各种砌体结构。
用以上两种方法计算后，对底框部分的画图可以用SATWE接力PK画图方式，即全楼归并后的成批挑选梁柱画图。
对梁的画图程序自动加上底框构造。
比以前的底框画图方式要灵活的多了。
下面就SATWE软件的应用作如下归纳：一、操作流程在PKPM系列CAD软件中，PMCAD是结构部分的基础模块，通过PMCAD 的建模功能（主菜单1、2、3）形成结构的几何数据和荷载数据文件，其它软件模块均要读取上述两组文件。
1．PMCAD主菜单8的砖混底框抗震验算对于底框结构，完成结构建模以后，首先要执行PMCAD主菜单8，进行砖混底框结构的抗震验算，其主要是完成以下两项工作：l 按基底剪力法计算结构的地震作用（地震剪力和倾覆力矩），并对上部砖房进行抗震验算。
l 竖向导荷计算，把上部砖房的恒、活荷载和自重按支承几何关系传递到底框部分，作为底框部分空间分析的外荷载。
在PMCAD的这步操作中，有关参数的含义和作用可参见PMCAD说明书，其中“考虑墙梁作用的上部荷载折减系数”是一个重要系数，在底框部分空间分析中还要用到。
PKPM操作流程自己总结
PKPM操作流程（以砌体结构为例，版本PKPM2010）目录第一部分1、选择工作目录2、建模3、荷载输入4、板厚5、换标准层6、楼层组装7、设计参数8、存盘退出第二部分9、结构平面图10、计算参数11、绘图参数12、楼板计算13、绘制配筋图第三部分14.图形完善15、其他技巧1、选择工作目录选择pkpm砌体结构——砌体结构辅助设计——1砌体结构建模与荷载输入2、建模【1】选择轴线输入——矩形轴网——输入上/下开间、左/右进深数据（具体数据由建施平面图轴网取得，轴线要完整。
）轴线不需要命名，最后粘贴建施轴网。
【2】我们建立轴网，其实就是一个网格。
然后我们对照建施平面图删除不需要的线（使用删除按钮或者图素编辑），增加部分线（使用偏移功能，包括阳台雨篷线），然后要删除多余的节点。
【3】在修改后的网格上布置墙体，注意墙宽与是否需要偏移。
【4】柱布置，按照设置要求（抗震规范84页）布置不同的构造柱，构造柱应符合构造要求（抗震规范85页）。
【5】梁布置。
一般设置在卫生间、阳台处，以及可以将板分隔成规则状位置。
【6】洞口设置。
由建施门窗表设置洞口尺寸，注意设置窗的窗底标高。
【7】构件删除。
使用构件删除选项，选择若干种构件，然后选定目标删除。
【8】构件检查。
使用本层修改选项，查改或者替换相关构件。
【9】本层信息填写。
注意底层一般为水泥砂浆，选择1.3、荷载输入【1】恒活设置自动计算现浇楼板自重选项前打勾，楼面恒载自己计算，计算条件查找建施楼面做法（例如最后计算为1.5）。
活载查找荷载规范（第10、11页）按条件确定。
【2】楼面荷载——楼面恒载，需要修改的输入相关数据，然后点击相应楼面。
【3】楼面荷载——楼面活载，修改相应荷载。
如阳台。
【4】梁间荷载A梁荷定义：添加模型中各种类型的荷载。
B恒载输入：依次选择不同的荷载类型设置到相对应的梁上。
4、板厚【1】生成楼板。
选择楼层定义——楼板生成——生成楼板。
【2】修改板厚。
PKPM砌体计算实例
PKPM砌体计算实例砖墙的计算设计在土建领域中是一个非常重要的内容。
PKPM砌体计算软件是一种常用的砌体墙结构计算软件，本文将通过一个实例来介绍PKPM砌体计算软件的使用。
实例介绍一处建筑的外墙采用砖砌体结构，砌体筒体砖和空心砖混用。
设计要求砌体墙抗震能力符合地震烈度为6度的要求。
墙体参数为：长度8m，高度6m，砖墙宽度为240mm，砖的强度等级为MU5，龙骨钢筋直径为12mm。
本次设计使用的PKPM砌体计算软件版本为V5.0。
软件使用方法第一步：新建工程在PKPM砌体计算软件中，首先需要新建一个工程。
在软件菜单栏中选择“项目”-“新建工程”，并填写工程相关信息。
填写完成后，点击“确定”按钮，进入到工程主界面。
第二步：添加墙体结构在工程界面中，需要添加砌体墙结构。
在左侧的工程结构树中右键点击“结构”-“新建”-“砌体墙”，即可添加砌体墙结构。
在弹出的对话框中，填写砌体墙的参数信息，如墙体长度、高度、厚度等。
第三步：添加材料参数在工程结构树中，右键点击“材料”-“新建”，即可添加砖墙材料参数。
在弹出的对话框中，填写砌体墙使用的材料参数，如砖的强度等级、龙骨钢筋直径等。
第四步：建立荷载组合在工程结构树中，右键点击“荷载”-“荷载组合”-“新建”，即可建立荷载组合。
在弹出的对话框中，选择地震作用荷载，并设置地震烈度为6度。
第五步：分析计算在完成上述步骤后，即可进行分析计算。
在工程结构树中，右键点击“计算”，即可进行砌体墙结构的计算分析。
根据PKPM砌体计算软件的计算结果，建筑砖墙结构符合地震烈度为6度的要求。
在实际设计中，需要根据具体的建筑结构要求和相关标准进行计算和设计。
本文通过一个实例介绍了PKPM砌体计算软件的使用方法。
对于工程建设领域的工作者来说，掌握这种计算软件的使用方法非常重要。
在实际设计和施工中，能够运用计算软件进行设计和分析，可以更好地提高工程质量和效率。
pkpm砌体计算及结果
pkpm砌体计算及结果PKPM砌体计算及结果砌体结构是建筑工程中常见的一种结构形式，它由砖块、石块等材料按一定规则砌筑而成。
在砌体结构设计中，PKPM砌体计算是一种常用的计算方法，它可以帮助工程师准确计算砌体结构的承载能力和稳定性。
本文将介绍PKPM砌体计算的原理和步骤，并给出一个实际案例的计算结果。
一、PKPM砌体计算的原理PKPM砌体计算是基于国内最常用的结构计算软件PKPM（普通结构分析与设计软件）开发的一种砌体计算方法。
它通过输入砌体的材料参数、几何尺寸和荷载等信息，利用有限元分析原理进行计算，得出砌体结构的应力、变形等结果。
二、PKPM砌体计算的步骤1. 输入参数：首先，需要准备砌体的材料参数，如砖块的抗压强度、抗拉强度、抗剪强度等；然后，需要确定砌体的几何尺寸，如墙体的高度、厚度、宽度等；最后，需要考虑墙体所承受的荷载情况，如自重、风荷载、地震荷载等。
2. 建立模型：根据输入的参数，利用PKPM软件建立砌体的有限元模型。
模型中包括砖块的单元、墙体的单元以及墙体与地基的连接单元。
3. 定义边界条件：根据实际情况，定义墙体的边界条件，如固定边界、自由边界等。
4. 设置荷载：根据输入的荷载信息，设置墙体所承受的各种荷载，如自重、风荷载、地震荷载等。
5. 进行计算：利用PKPM软件进行计算，得出砌体结构的应力、变形等结果。
6. 分析结果：根据计算结果，可以评估砌体结构的承载能力和稳定性，判断是否满足设计要求。
如果不满足要求，可以通过调整砌体的材料参数、几何尺寸或增加加固措施来改善结构性能。
三、实际案例的计算结果以某个高层建筑的外墙砌体为例，假设砌体的几何尺寸为长10米、高20米、厚0.4米，使用的是抗压强度为10MPa的砖块。
考虑到该建筑的地理位置和设计要求，设置的荷载为自重、风荷载和地震荷载。
经过PKPM砌体计算，得出以下结果：1. 最大应力：砌体结构中最大的应力出现在顶部，为8MPa，小于砖块的抗压强度，符合设计要求。
PKPM操作流程自己总结
PKPM操作流程（以砌体结构为例，版本PKPM2010）目录第一部分1、选择工作目录2、建模3、荷载输入4、板厚5、换标准层6、楼层组装7、设计参数8、存盘退出第二部分9、结构平面图10、计算参数11、绘图参数12、楼板计算13、绘制配筋图第三部分14.图形完善15、其他技巧1、选择工作目录选择pkpm砌体结构——砌体结构辅助设计——1砌体结构建模与荷载输入2、建模【1】选择轴线输入——矩形轴网——输入上/下开间、左/右进深数据（具体数据由建施平面图轴网取得，轴线要完整。
）轴线不需要命名，最后粘贴建施轴网。
【2】我们建立轴网，其实就是一个网格。
然后我们对照建施平面图删除不需要的线（使用删除按钮或者图素编辑），增加部分线（使用偏移功能，包括阳台雨篷线），然后要删除多余的节点。
【3】在修改后的网格上布置墙体，注意墙宽与是否需要偏移。
【4】柱布置，按照设置要求（抗震规范84页）布置不同的构造柱，构造柱应符合构造要求（抗震规范85页）。
【5】梁布置。
一般设置在卫生间、阳台处，以及可以将板分隔成规则状位置。
【6】洞口设置。
由建施门窗表设置洞口尺寸，注意设置窗的窗底标高。
【7】构件删除。
使用构件删除选项，选择若干种构件，然后选定目标删除。
【8】构件检查。
使用本层修改选项，查改或者替换相关构件。
【9】本层信息填写。
注意底层一般为水泥砂浆，选择1.3、荷载输入【1】恒活设置自动计算现浇楼板自重选项前打勾，楼面恒载自己计算，计算条件查找建施楼面做法（例如最后计算为1.5）。
活载查找荷载规范（第10、11页）按条件确定。
【2】楼面荷载——楼面恒载，需要修改的输入相关数据，然后点击相应楼面。
【3】楼面荷载——楼面活载，修改相应荷载。
如阳台。
【4】梁间荷载A梁荷定义：添加模型中各种类型的荷载。
B恒载输入：依次选择不同的荷载类型设置到相对应的梁上。
4、板厚【1】生成楼板。
选择楼层定义——楼板生成——生成楼板。
【2】修改板厚。
PKPM砌体计算实例
某幢民房计算实例房屋概况：两层带阁砖混结构楼房，东西长11.64m，南北长9.74m，一层层高3.90m，二层层高3.50m，阁楼层屋脊高2.30m。
该房屋采用墙下混凝土条形基础，上部结构由扁砌实墙承重，预制多孔板楼盖，屋盖采用横墙搁置木檩条，木椽条，望砖基层，平瓦双坡屋面。
一层平面示意图二层平面示意图结构验算：一、新建工程→砌体结构→砌体结构建模与荷载输入二、轴线输入1、正交轴网：2、输入开间与进深：三、楼层定义1、本层信息注：1、底层标准层层高需加上基础高度；2、阁楼层为坡屋面时阁楼层层高需折算成阁楼层檐口高加上屋脊高的1/3~1/2。
2、柱、主梁、墙、洞口的布置（1）定义柱、主梁、墙、洞口的截面尺寸及材料类别注：1、布置时需注意墙、柱、梁、洞口的偏心（默认居中）；2、洞口布置时一面墙只能布置一个洞口，若需要布置多个洞口时需增加节点和注意两个洞口之间墙段的距离；3、窗洞布置时需注意底部标高。
3、楼板生成（1）生成楼板注：1、生成楼板时默认生成现浇板；2、楼梯间板厚修改为0；3、若本层无现浇板或预制板则需布置全房间洞；（2）布预制板注：1、布预制板时需注意板的宽度、方向（承重墙不同）；2、屋面为平瓦屋面时，屋面板布置参考布预制板；四、荷载输入1、恒活设置注：1、恒载取值为现浇板、板底粉刷、板面找平粉刷等的自重（若有设计图纸则参考设计图纸，若无设计图纸参考荷载规范和经验取值）；2、活载取值参考荷载规范（住宅一般取2.0，上人屋面取2.0，不上人屋面取0.5）；2、楼面荷载（荷载查改）注：1、楼梯间恒载取值一般为7.0（参考荷载规范）；2、卫生间、阳台、过道等活载取2.5（参考荷载规范）；3、住宅楼梯间活荷载取2.0，其它取3.5（参考荷载规范）。
3、梁间荷载注：1、梁间荷载取值为墙体扣除洞口后的梁间均布线荷载2、（墙体体积－洞口体积）*墙体容重/墙段长度五、添加新标准层注：1、增加新标准层全部复制后进行修改，重复步骤三~四；六、设计参数1、总信息2、材料信息3、地震信息注：1、参数选取参考抗震设计规范；2、计算振型个数为层数*3；4、风荷载信息注：1、参数选取参考荷载规范；七、楼层组装1、楼层组装2、整楼模型3、保存→退出→存盘退出八、砌体信息及计算1、参数定义（砌体信息）2、材料强度3、受压计算。
PKPM操作步骤建筑结构设计
一，打开PKPM首页，改变目录一行改变你结果的存储路径。
二，PMCAD，建筑模型与荷载输入。
（1）输入图形文件名后，点击确认。
（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。
（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。
按ESC键后输入轴线。
命1，同样的在纵轴命名，起始轴号为A（4）楼层定义：柱布置，在柱截面列表中新建柱截面，点击布置，用窗口选择方式布置柱网。
方便快捷，当然也可以用其他三种方式。
柱布置用到大家的结构力学知识和钢混知识。
柱子的截面高度需要用钢混的长细比和轴压比两项综合确定。
主梁布置，与柱布置方法一样，要注意的一点是，次梁也需在主梁布置中布置，PKPM会自动根据梁的线刚度比确定主次梁，不需要大家再人为的布置主次梁了。
主次梁的截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2。
（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为HRB400，根据需要该层高。
（6）荷载输入：楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.0015X17+装饰材料面层荷载0.65+规范规定的装修荷载0.5：以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用4.2KN/mm）及活荷载（规范规定为2）。
注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷载比较重，一般选用5.5。
设计参数，按照截图所示修改信息。
地震烈度为6度，基本风压为0.45。
（7）楼层组装根据需要增加楼层层数，如截图所示。
复制层数为四层，标准层1荷载标注层1：4.2，2.0。
在增加一顶层，复制层数一层，标准层1，荷载标注层2：5.5，0.5。
此建筑物的层数为5层。
砌体结构pkpm设计步骤
一、砌体结构建模与荷载输入第1步：“轴线输入”这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
(需要仔细查看建筑图中的各层平面图，对于复杂结构可以通过对建筑平面图的转换生成轴网，然后再导入PKPM) 第2步：“网格生成”凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
第3步：“楼层定义”1、构件定义及布置定义全楼所用到的全部柱（包括构造柱）、梁、墙、墙上洞口（查看建筑总说明中的门窗表），然后布置（查看建筑平面图）。
（1）构造柱布置，构造柱的设置位置应符合相应抗震规范（纵横墙交接部位，较大洞口（≥2.1m）的两侧要加构造柱）；（2）墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载（但由于隔墙下有梁，所以梁上要输线荷载）；（3）门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1米；窗户一般高1.8、1.6米，宽1.5米，满足窗地比即可。
洞口设置时至左右节点距离应加以设置。
避免洞口超过墙）（4）注意第一层的层高为建筑层高+室内外高差+1000mm。
所以第一层的墙体和柱的底部标高不是0，门窗洞口的底部标高也要看建筑立面图。
（5）第一层构件布置要仔细查看第二层建筑平面图，隔墙下要布置梁，如卫生间。
（6）注意柱的布置需要节点作为定位参考，梁的布置需要轴线作为布置定位参考。
故须先布置好节点和轴网。
2、楼板生成由于现在多用现浇板，故可以先直接点“生成楼板”然后再根据建筑总说明中的要求及规范要求对楼板板厚及楼板错层进行修改。
对于楼梯和电梯的地方要布置板洞或全房间开洞，对于悬挑板的阳台和雨棚要布置悬挑板。
注意：一般楼梯和电梯的地方并不全房间开洞，而是把楼板厚度定义为0，然后加恒荷载为7.0，活荷载为3.5。
pkpm底框-砌体结构设计流程【最新资料】
这是本人根据实际工作经验总结出来的底框-砌体结构设计总结，从未外传，这次吐血奉上，恭候拍砖。
（底框-）砖混结构设计总结一、分析建筑条件，准备初步工作：1. 底框部分：（1）根据建筑条件图布置框架柱轴网，由抗震概念设计，尽量不要出现单根柱而不能形成一榀框架的情况，柱距一般为6米；（2）柱截面初步设计；单层商铺部分的框架柱截面设为350X350，底框部分的框架柱设为400X400；（3）根据柱轴网确定剪力墙的分布（长度和距离）；（4）剪力墙一般分布在楼梯间处，与电信专业协调，预留电表箱位置；（5）剪力墙往往矮而长，变形能力差，多为剪切破坏，宜开竖缝保证高宽比大于1.5；（6）根据底层店面部分的墙厚确定框架梁、柱偏心；（7）根据框架柱的设置和柱距，确定框架梁的高度和宽度（一般上面有出承重墙的框架梁宽度不小于350，其它墙梁宽度不小于300，高度不小于净跨的1/5）；（框架结构梁截面尺寸控制办法：计算时用TAT，看计算结果配筋图内的配筋率图；要求全截面配筋率1.5-1.7之间）（8）其框架和抗震墙的抗震等级，6、7度可分别按三、二级采用；2. 砖混部分：（1）根据纵横墙的布置及可能会有的屋面构架，确定构造柱的位置和种类，（最外围的构造柱直接升到女儿墙，门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合）（2）根据户型布置设置梁，包括其宽度和高度（其位置应把楼板分成规则的矩形，在阳台较大窗洞处或门窗连续设置处应设置过梁，且其高度加上门窗的高度应等于楼层高度）；（3）根据户型布置确定板厚，一般取短向跨度的1/35，但是最好不要小于100，客厅不小于120，否则影响使用；阳台、厨卫一般为90，屋面板厚120，楼梯梯板厚度为板跨的1/28，且平台梁高度与其下的窗高之和要等于建筑标高；（4）根据墙体外立面的腰线做法，确定外围圈梁的高度和做法；（5）根据总体要求，设置不同的结构标准层与荷载标准层；（6）阳台处的挑梁高度为挑出长度的1/3-1/6；二、输入计算模型，进行程序计算：1. 底框部分：（1）SAT-8计算底框时不能考虑风荷载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砌体结构的pkpm设计步骤
具体步入程序时所出现的菜单次序一样：
一:
第1步：“轴线输入”
是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2步：“网点生成”
是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
删除不无用的节点。
第3步：“构件定义”
是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4步：“楼层定义”
是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
注意：1构造柱布置，构造柱的设置位置应符合相应抗震规范；
2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；
3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1米；窗户一般高1.8、1.6米，宽1.5米，满足窗地比即可。
洞口设置时至左右节点距离应加以设置。
避免洞口超过墙）
4、阳台或者要布置预制板但又不是规则闭合矩形的位置加设梁，此梁按主梁布置，相应的荷载设置也应布置。
第5步：“荷载定义”
是依照从下至上的次序定义荷载标准层。
凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。
荷载输入-恒活设置时，选择自动计算现浇板自重
注意：1、楼面恒载，根据楼面做法，经计算一般取1.0到1.2，卫生间加做防水后取1.6左右。
楼梯处取梯段板及踏步换算厚度后，乘以相应容重加上粉刷层容重，为4.5左右。
预制板恒载为3或2.96（自重2+粉刷0.4+做法0.6）
顶层楼面恒载加大，2.2考虑保温隔热。
2、楼面活荷载查荷载规范。
3、梁间恒载，阳台挑梁3.5（阳台高1.05到1.1米不等，乘以容重，加上做法，窗户玻璃重），边梁高度与挑梁一致，但宽度减小。
若跳梁宽度240，边梁150即可。
第6步：“信息输入”
是进行结构竖向布置。
每一个实际楼层都要确定其属于哪一个结构标准层、属于哪一个荷载标准层，其层高为多少。
从而完成楼层的竖向布置。
在输入一些必要的绘图和抗震计算信息后便完成了一个结构物的整体描述。
修改相应本层信息及参数
两保护层厚度25即可。
第7步：“保存文件”是确保上述各项工作不被丢弃的必须的步骤。
执行计算后，抗震及抗压计算不满的地方，加大砂浆砌体编号或修改没窗洞口尺寸。
边梁，挑梁自行配筋。
预制板摆放，跨度不大于4.2米。
沿长向布置。
顶层楼板为满足防水要求一律现浇。
二.主菜单项目2运行完后，产生的文件是TATDA1.PM，LAYDATN.PM。
这两文件是描述各层布置并与本CAD系统其它功能模块接口的重要数据文件。
屏幕上出现四个选择菜单：
0. 本菜单不是第一次执行
当本项工程以前已执行过主菜单二，且没有再执行主菜单A与一，对结构布置修改时，选择0，这时可对已布置过的次梁楼板等进行修改补充。
用于反复进入主菜单二。
1. 本菜单是第一次执行
当执行完主菜单A与一，且第一次执行主菜单二时，必须选择1，程序建立一个新的数据结构。
如已经执行过主菜单二建立了各层次梁楼板的数据，这次再选择1，则已输入的次梁楼板数据被清除，必须重新输入。
2. 执行完主菜单一并保留以前输入的次梁楼板信息
当已输完次梁楼板，但又需对结构布置修改而执行完主菜单A与一，为保留前次输入的次梁楼板数据，可选择2。
注意：对层间梁的信息不能保留，需由用户再作补充。
3. 读修改过的CLLBDK.PM文件输入次梁楼板洞口
有时可通过修改已建立好的CLLBDK.PM文件来修改次梁或洞口布置，可选择3。
键入1后，若各层平面上有墙输入，则屏幕提示墙体材料是什么，是砼则键入1，是砖则键入0，这数据是表示全部或大部分的墙体材料，局部的改动可通过菜单进行。
本节的大部分操作是以房间为单元进行的，房间的划分和编号由程序自动进行，程序把由墙或梁围成的每个平面闭合形体作为一个房间，房间编号无规律，在有房间的地方才能布置次梁、予制板、开洞口等，房间内的荷载可从楼板自动传递给周围杆件，程序先隐含每房间内设一定厚度的现浇楼板。
不闭合的区域不能形成房间，如悬挑梁外未用拉梁封闭形成开
口区域时不能形成房间，无房间的区域内无现浇板，不能在上布置次梁予制板等，上面也无荷载可传。
但悬挑板上的荷载可传到与其相邻的构件上。
房间分为矩形房间和非矩形房间，目前版本有些功能如楼板开洞和铺予制板还不能在非矩形房间进行。
每层平面房间总数限于900个，每个房间周边的杆件数量不宜大于150个，超过此数时，宜设拉梁把房间划小。
这些操作在自下而上的各标准层中逐层进行。
执行过的菜单内容均会保留在计算机中，再重新键入某菜单时可对其内容任意修改、增加或删除。
以后再重新执行主菜单第2项时显示：本工程次梁楼板信息是第一次输入吗？后键入0，则可对原先输入的任一结构标准层的次梁楼板信息调出图面来审核或修改。
三.楼板开洞
程序只能在矩形房间内的楼板上开洞。
每个房间内的洞口不能大于七个。
布置洞口的操作：
1. 提示：洞口所在房间号？
按图上提示的房间号键入需开洞的房间号，也可移动光标直接在屏幕上点取需要开洞的房间位置。
该房间中有圆圈加亮，表示选中。
2. 提示：有几个洞口？
键入洞口数量N。
以下 3、4 反复操作Ｎ次。
3. 提示：方洞左下角（或圆孔中心）坐标？
该坐标是指以房间左下角纵横轴线交点为原点的X，Y坐标。
4. 提示：方孔宽、高(B、H)或圆孔直径－D？
若为方孔,键入宽、高二数。
为圆孔则键入直径一个数，但在D前一定要加个负号。
注意：
(1) 某房间部分为楼梯间时，可在楼梯间布置处开设一大洞口。
某房间全部为楼梯间时，也可点菜单4，修改板厚时将该房间板厚修改为0。
(2) 房间内所布的洞口，其洞口部分的荷载在荷载传导时扣除。
但房间板厚为0时，程序仍认为该房间的楼面上有荷载。
五.修改板厚.设悬挑板,砖混圈梁
PKPM设计砖混结构住宅的步骤
文章来源：文章作者：发布时间：2006-12-22
PKPM设计砖混结构住宅的步骤：
先在PMCAD中建模，在参数修改时需选择砖混结构，其可以进行板的配筋计算，抗震验算和圈梁设置。
砖混结构中的梁可以用连梁计算：在PMCAD中点取，形成PK文件以后，退出PMCAD，进入PK，可以进行梁的计算。
梁也可以在sat8中计算，计算时注意把支撑在墙上的梁支座该为铰接。
若局部承压不满足，尚需要加设梁垫。
基础用JCCAD进行计算并设置
地圈梁，一般都是采用墙下条基，但需要注意的是，构造柱需要选择为无基础柱。
砖混结构住宅中的“砖”，指的是一种统一尺寸的建筑材料，也有其他尺寸的异型粘土砖、如空心砖等。
“混”是指由钢筋、水泥、砂石、水按一定比例配制的钢筋混凝土配料，包括楼板、过梁、楼梯、阳台、排檐。
这些配件与砖做的承重墙相结合，可以称为砖混结构住宅。
由于抗震的要求，砖混住宅一般在5层、6层以下。
砖混结构一般指把砖砌体用作内外承重墙或隔墙，楼盖、屋盖、梁、柱（也可是砖柱）是钢筋混凝土作用在墙柱上的荷载，主要是由梁板传来的屋盖、楼盖上的活、恒荷载，它通过墙柱基础传到地基。
作用在纵墙上的水平荷载（如风荷）一部分直接由纵墙传给横墙，另一部分则通过屋盖和楼盖传给横墙，再由横墙传至基础，最后传给地基，承重墙的厚度及长度是根据强度和稳定性的要求，通过计算来确定的。
在砖混结构中的梁有门窗过梁、圈梁、雨蓬梁、阳台梁、楼梯梁等，这些梁的长度、配筋和截面尺寸，除圈梁是按构造配筋外，其它都是通过计算设计的，圈梁主要作用是提高房屋空间刚度、增加建筑物的整体性，提高砖石砌体的抗剪、抗拉强度，因此圈梁不是承重梁，当圈梁用作过梁时，只在过梁部位按设计配筋，其它部位仍是按构造配筋，有许多把圈梁当作承重梁对待，随意将圈梁下墙体敲掉，则留下了不安全的隐患。
