风电场继电保护基础知识
学习继电保护必须掌握的基础知识
学习继电保护必须掌握的基础知识学习继电保护必须掌握的基础知识, 学习继电保护必须掌握的基础知识1(什么是继电保护装置?答:当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。
2(继电保护在电力系统中的任务是什么?答:继电保护的基本任务:(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。
(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。
反应不正常工作情况的继电保护装置允许带一定的延时动作。
3(简述继电保护的基本原理和构成方式。
答:继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。
大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。
4(电力系统对继电保护的基本要求是什么?答:继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求:这四“性”之间紧密联系，既矛盾又统一。
(1)可靠性是指保护该动体时应可靠动作。
不该动作时应可靠不动作。
可靠性是对继电保护装置性能的最根本的要求。
(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。
风电场继电保护基础知识培训
3、断路器：用于切除故障设备，达到保护目的。
8
.
六、微机保护硬件系统的组成
微机保护硬件系统包含四个部分
1、数据采集单元：即模拟量输入系统。（将采集的电流、电压 量变换为计算机识别的数字量）
2、数据处理单元：即微机的主系统。（通过对数字量的计算对 比以逻辑条件给出动作行为）
3、输入/输出接口：即开关量的输入/输出。（包括外部信号的 输入和执行内部逻辑动作行为的输出）
（2)设置原则 气体容积动作整定值一般为250～300mL，其动作接点接入报警信号。
23
.
3）压力释放阀保护
（1）保护原理
在内部严重故障时，压力如不及时释放，将造成变压器油箱变形甚至爆裂，
安装压力释放阀后，当油箱内部发生故障、压力升高到压力释放阀的开启压
力时，压力释放阀在2ms内迅速开启，使变压器油箱内的压力很快降低，同
单相接地、两相接地短路、两相短路（不接地）、三相短路。 5
.
三、继电保护的基本任务
当电力系统出现故障时，给控制主设备（如输电线路、发 电机、变压器等）的断路器发出跳闸信号，将发生故障的 主设备从系统中切除，保证无故障部分继续运行。
当电力系统出现不正常工作状态时继电保护发出信号，由 运行人员根据信号对状态进行处理或由装置自动的进行调 整，防止不正常工作状态发展成故障而造成事故。
母线保护的方式有两种：
（1）利用供电元件的保护兼作母线故障的保护。
（2）采用专用的母线保护。
专用的母线保护多采用差动保护
14
.
八、风电场常用保护的基本原理
风电场常用保护有：
➢ 过电流保护
➢ 距离保护
➢ 差动保护
➢ 接地保护
➢ 过负荷保护

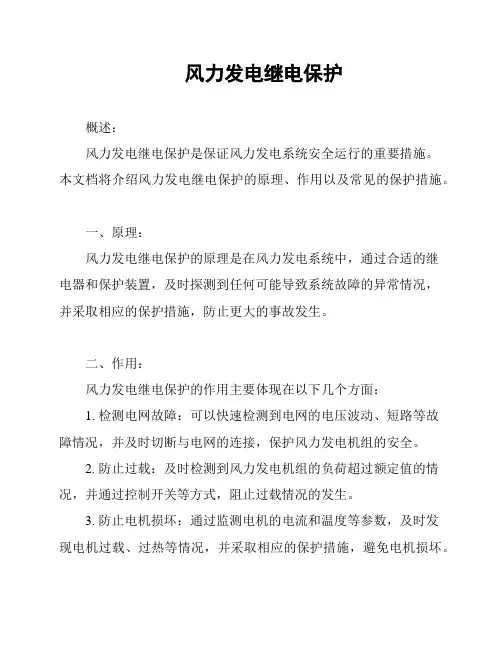

风力发电继电保护
风力发电继电保护概述：风力发电继电保护是保证风力发电系统安全运行的重要措施。
本文档将介绍风力发电继电保护的原理、作用以及常见的保护措施。
一、原理：风力发电继电保护的原理是在风力发电系统中，通过合适的继电器和保护装置，及时探测到任何可能导致系统故障的异常情况，并采取相应的保护措施，防止更大的事故发生。
二、作用：风力发电继电保护的作用主要体现在以下几个方面：1. 检测电网故障：可以快速检测到电网的电压波动、短路等故障情况，并及时切断与电网的连接，保护风力发电机组的安全。
2. 防止过载：及时检测到风力发电机组的负荷超过额定值的情况，并通过控制开关等方式，阻止过载情况的发生。
3. 防止电机损坏：通过监测电机的电流和温度等参数，及时发现电机过载、过热等情况，并采取相应的保护措施，避免电机损坏。
4. 防止电气火灾：通过有效的绝缘监测和接地保护，及时发现电气设备的绝缘故障和接地故障，避免引发电气火灾。
三、常见的保护措施：1. 过电流保护：通过在电路中设置过电流继电器，当电流超过额定值时切断电路，防止线路过载和短路情况。
2. 过载保护：通过在电机中设置温度传感器，当电机温度超过设定值时，切断电源以避免过载损坏。
3. 绝缘保护：通过定期检测电气元件的绝缘电阻，一旦发现绝缘故障，及时采取措施避免电气火灾。
4. 接地保护：确保各种电气设备的良好接地，减少接地故障引发的危险。
结论：风力发电继电保护是风力发电系统中保证安全运行的关键要素。
通过合理选用继电器和保护装置，并采取适当的保护措施，可以预防潜在的故障，保护设备和人员的安全。
风电场的继电保护
风电场的继电保护风力发电机组的并网特性一直都是被关心的问题"以往的研究工作主要集中在考虑风电场特性时的各类潮流优化算法，风电场对系统稳定性以及电能质量的影响等，而关于短路故障期间风电机所提供短路电流的特性及风电机组保护却没有引起人们足够的重视，研究成果也相应较少。
如果风电场电容量大到一定程度一旦电网发生故障风电场提供的短路电流就可能超过系统侧提供的短路电流，在电网设备选择、校验和继电保护配置整定时应该考虑风电短路电流的影响因此研究在故障状态下风电机组的短路电流特性及风电机组的保护是非常必要的。
风电对电网继电保护的影响：与常规配电网的保护不同" 风电是间隙性的" 风电场中有些元件通过的潮流可能是双向的。
风力发电机组在有风期间都是和电网相连的"当风速在起动风速附近变化时"为防止风电机组频繁投切对接触器的损害"允许风电机组短时电动机运行。
此时改变系统的潮流方向"容易引起保护装置的误动作。
短路故障发生瞬间"并网运行的固定转速的异步发电机各相电流发生突变"并按照指数规律衰减"最终到零。
因为固定转速风电机组采用的是普通感应电机"而感应电机模型中转子只考虑励磁支路"所以感应电机的短路电流初值由定子暂态电抗与定子绕组非周期电流的初值决定"其短路电流依次根据暂态时间常数与定子绕组时间常数按照指数规律衰减"短路电流频率由转子转速决定。
异步发电机没有独立的励磁机构" 在电网发生短路故障时"由于机端电压显著降低"发电机失去励磁"很难向电网输送短路电流。
在三相短路故障时" 异步发电机仅能提供很小的持续短路电流（0I）,在两相短路时"异步发电机提供的短路电流最大。
风机出口电压是低压系统（如0.96KV）,折算到35KV（或者更高电压等级）侧时，其阻抗需乘以K2[K2=(U35/U0.96)2]，因此从35KV侧的等值电路来看" 风力发电机及相应的低压电缆相当于一个很大的限流电抗"短路电流无法送出。
继电保护基础知识
1 .变压器故障和异常运行的类型： 答：变压器故障可分为内部故障和外部故障。变压器的内
部故障又可分为油箱内和油箱外故障两种。油箱内的故障包 括绕组的相间短路、接地短路、匝间短路以及铁芯的烧损等。 对变压器来讲，这些故障都是十分危险的。因为油箱内部故 障时产生的电弧将引起绝缘物质的剧烈气化，从而可能引起 爆炸，因此这些故障应该尽快切除。油箱外的故障，主要是 套管和引出线上发生的短路。此外，还有由于变压器外部相 间短路引起的过流，以及由于变压器外部接地短路引起的过 电流及中性点过电压，变压器突然甩负荷或切空载长线路时 变压器的过励磁等。变压器的异常运行状态主要有过负荷和 油面降低以及油位过高等。
源，则流过TA1和TA2一、二次侧电流方向如图(b)所示，于是I1和I2按同一
方向流过继电器KD线圈即I=I1+I2使KD动作，瞬时跳开QSl和QS2。如果只
有母线I有电源，当保护范围内部有故障(知kl点)时，I2=o，故I=I如图(c)，
此时继电器KD仍能可靠动作。
5、变压器气体保护的基本原理： 气体保护是变压器的主要保护，能有效地反
3、一条线路有两套微机保护，线路投单相重 合闸方式，两套微机保护重合闸应如何使用?
两套微机重合闸的选择开关切在单重的位
置，合闸出口连接片只投一套。如果将两套 重合闸出口连接片都投入，可能造成断路器 短时内两次重合。
谢谢观看！
4.什么是距离保护? 所谓距离保护是利用阻抗元件来反映短路
故障点距离的保护装置。阻抗元件反映接入 该元件的电压与电流之比，即反映短路故障 点至保护安装处的阻抗值，因线路阻抗与距 离成正比，所以叫做距离保护或阻抗保护。 5.什么叫差动保护? 通过测量被保护设备或被保护线路两端的 电流大小和相位构成的保护。
风电场继电保护相关知识讲解
Zm
U m Im
U k Ik
Zk
当短路点在保护范围以外时，即 Zm > Zset 时继电器不动。
当短路点在保护范围内，即 Zm < Zset 时>继电器动作。
46
❖ 3.2 距离保护的组成
47
49
第四章 母线差动保护
50
一、母线故障类型和原因 故障类型：各种类型的接地和相间短路 故障原因：
i1
*
–
i1 *
21
*a + u21
b–
u21
M
di1 dt
方向a指向b
21
a – u21
* b+
u21
M
di1 dt
方向b指向a
同名端表明了线圈的相互绕法关系
2.2 相间短路的电流保护
❖ 根据线路故障对主、后备保护的要求。 线路相间短路的电流保护有三种： ❖ 第一，无时限电流速断保护； ❖ 第二，限时电流速断保护； ❖ 第三，定时限过电流保护。
次要任务：对不正常运行状态，根据运行维 护条件，而动作于发出信号、减负荷或跳闸， 且能与自动重合闸相配合。
1.2 保护装置的组成和基本原理
❖ 继电保护由三个部分组成：测量部分、 逻辑部分和执行部分。
输入 信号
测量部分
逻辑部分
执行部分
输出 信号
整定值
■ 测量部分
测量被保护设备相应的电气量，并与 整定值比较，从而判断是否启动保护。
❖ 一、选择性 保护装置动作时，仅将故障元件从电力系统中切除， 使停电范围尽量缩小，以保证系统中的无故障部分 仍护能3动继作续跳安闸全，运将行故。障如线图路：CkD1点切短除路，时而，变应电先所由A、保B、 C继续供电，而不是由保护1或2首先动作跳闸，中 断变电所B、C、D的供电，造成大面积停电。
第一章继电保护基础知识
第一章继电保护基础知识第一章继电保护基础知识一、电力系统在运行中，不可避免地会发生故障和不正常工作情况。
1、最常见的故障是各种形式的短路，如三相短路、两相接地短路、两相短路、单相接地短路、发电机和变压器的绕组匝间短路等。
此外，输电线路还可能发生一相或两相断线以及断线和短路同时发生的复杂故障。
2、最常见的不正常工作情况是过负荷，长时间过负荷会使载流设备和绝缘温度升高，加速绝缘老化或设备遭到损坏，严重时甚至引起故障。
此外，水轮发电机突然甩负荷引起过电压，电力系统有功缺额会引起频率降低，这也是不正常工作情况。
二、继电保护的概念。
继电保护装置是反应电力系统中电气设备故障或不正常工作情况而作用于断路器跳闸或发出信号的一种自动装置。
电力系统继电保护——是继电保护技术和继电保护装置的统称。
三、主保护和后备保护的概念。
1、主保护：满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备或线路故障的保护。
2、后备保护：主保护或断路器拒动时用来切除故障的保护，又分为远后备和近后备。
3、远后备保护：当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。
4、近后备保护：当主保护拒动时，由本电力设备或线路的另一套保护来实现后备的保护；当断路器拒动时，由断路器失灵保护来实现后备保护。
5、辅助保护：为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护。
四、故障的性质分类：暂时性故障、永久性故障五、对继电保护的基本要求，可分为安全性、可靠性、速动性、选择性与灵敏性。
1、安全性、可靠性和保护的双重化。
安全性与可靠性是对继电保护最根本的要求。
安全性指的是断电保护在不需要它动作时可靠不动作，即不发生误动作。
可靠性指的是继电保护在需要它动作时能可靠动作，即不发生拒绝动作。
为保证短路故障时跳闸的可靠性，许多220KV以上的超高压线路继电保护采用了二中取一的双重化配置原则，即在每一回线路上装设两套完全独立的性能均满足电力系统稳定要求的继电保护。
继电保护基本知识-精品文档
继电保护基本知识
一、基本概念 1、继电保护。继电保护包括继电保护技术和 继电保护装置。 继电保护技术：继电保护技术是一个完 整的体系，它主要由电力系统故障分析、继 电保护原理及实现、继电保护配置设计、继 电保护运行及维护等技术构成。
继电保护基本知识
继电保护装置：是完成继电保护功能的 核心，能反应电力系统中电气元件发生故障 或不正常运行状态，并动作于断路器跳闸或 发出信号的一种自动装置。
继电保护基本知识
5、辅助保护 辅助保护是指为补充主保护和后备保护的 性能或当主保护和后备保护退出运行而增设 的简单保护。
继电保护基本知识
A
电源 1
B
2
C
3
D
继电保护基本知识
二、继电保护装置的组成 继电保护装置一般可以由三部分组成：即测量部 分、比较部分和执行部分。 测量部分的作用是测量被保护元件的工作状态， 迅速准确地反应相应的一个或几个物理量的变化。 比较部分又称为逻辑部分，它的作用是将测量部 分所测得的物理量与一整定值进行比较，从而确定被 保护元件是否发生了故障，以便决定保护装置是否应 该动作。 执行部分的作用是根据比较部分的动作命令，发 出使断路器跳闸和动作于信号的脉冲，以完成保护装 置的动作任务。
2、反应电气设备的不正常工作情况，并根据不正常工作情况 和设备运行维护条件的不同(例如有无经常值班人员)发出信 号，以便值班人员进行处理，或由装置自动地进行调整，或 将那些继续运行会引起事故的电气设备予以切除。一般情况 下，反应不正常工作情况的继电保护装置容许带一定的延时 动作。
继电保护基本知识
四、继电保护装置应满足的要求 一套完善的继电保护装置，通常应具备 以下四种技术性能 •选择性 •速动性 •灵敏性 •可靠性
风力发电继电保护
风力发电继电保护1. 引言风力发电是一种利用风能将其转化为电能的可再生能源。
风力发电厂通常由多个风力发电机组成，每个风力发电机都需要有一套可靠的继电保护系统，以确保发电机运行的安全性和稳定性。
2. 继电保护原理继电保护系统通过监测和控制发电机的各种参数来实现对发电机的保护。
其主要原理包括过电流保护、过压保护、欠电压保护、过频保护、欠频保护等。
2.1 过电流保护过电流保护是一种常见的继电保护方式，用于监测和限制发电机输出电流的异常情况。
当发电机输出电流超过预设值时，继电保护系统会及时切断电源，以防止发电机受损或发生事故。
2.2 过压保护过压保护用于监测和限制发电机输出电压超过额定值的情况。
当发电机输出电压超过设定值时，继电保护系统会采取相应的措施，如切断电源或调节发电机负载，以保护发电机和其他设备的安全运行。
2.3 欠电压保护欠电压保护用于监测和限制发电机输出电压低于额定值的情况。
当发电机输出电压低于设定值时，继电保护系统会采取相应的措施，如切断电源或调节发电机负载，以避免发电机运行不稳定或损坏。
2.4 过频保护过频保护用于监测和限制发电机输出频率超过额定值的情况。
当发电机输出频率超过设定值时，继电保护系统会采取相应的措施，如切断电源或降低发电机负载，以保护发电机和其他设备的安全运行。
2.5 欠频保护欠频保护用于监测和限制发电机输出频率低于额定值的情况。
当发电机输出频率低于设定值时，继电保护系统会采取相应的措施，如切断电源或增加发电机负载，以避免发电机运行不稳定或损坏。
3. 继电保护装置继电保护系统由各种继电保护装置组成，包括过电流继电器、过压继电器、欠电压继电器、过频继电器和欠频继电器等。
这些装置通过传感器和控制器之间的相互作用来监测和保护发电机的运行状态。
4. 总结风力发电继电保护是保障风力发电机组安全运行的重要措施。
通过合理配置和使用继电保护系统，可以有效降低风力发电机组的运行风险，提高发电机组的可靠性和稳定性。
《继电保护》基础知识【范本模板】
第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5,200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。
电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害.同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作.如图1。
1,由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I.在一般的电流回路中都是选择在该电流回路所在的端子箱接地。
但是,如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。
所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。
图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求,所以CT必2、变比实验须做极性试验,以保证二次回路能以CT的减极性方式接线,从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2,试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2.线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。
接线时要检查L1安装的方向,如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。
CT需要将一次侧电流按线性比例转变到二次侧,所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。
对于二次是多绕组的CT,有时测得的二次电流误差较大,是因为其他二次回路开路,是CT磁通饱和,大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。
继电保护基础知识
• 但由于引入的可靠系数K’K＞1，所以电流速断保护的缺
点是：不能保护本线路的全长。
• 运行实践证明，电流速断保护的保护范围大概是本线路
的85%~90%。
6.2 限时电流速断保护
• 由于有选择性的电流速断保护不能保护本线路的全长，
因此我们考虑增加一段新的保护，用来切除速断范围以
故障：短路
.
I
(3)
k
x
R
x
R
x
R
.
.
(3)
K
A
.
B
C
(a)
x
.
I
(1)
KC
R
(2)
KB
x
R
(2)
KC
x
R
.
I
.
I
A.Biblioteka .(2)K
B
C
(b)
R
x
R
x
R
(c)
x
A
.I
.I
(1.1)
B
.
(1)
K
C
KB
(1.1)
KC
x
R
x
R
x
R
(d)
A
.
.
(1,1)
K
B
C
一、继电保护的概念与作用
不正常状态：
• 过负荷：因负荷超过电气设备的额定值造成 的电流增大；
后备保护：主保护或断路器拒动时用来切除故障的保护。
又分为近后备保护和远后备保护；
辅助保护：为补充主保护和后备保护的性能或当主保护
和后备保护退出运行而增设的简单保护。
四、继电保护装置的组成
风电场继电保护基础知识培训PPT课件
16
2、距离保护的基本原理
输电线路发生短路故障后，电流会增大，电压会降低， 根据测量到的电压和电流可以计算出故障点到测量点 之间的线路阻抗，这个阻抗值比线路正常运行时小， 据此，可以构成阻抗继电器。因为线路阻抗和线路距 离成正比，所以阻抗保护又称为距离保护。
（4）过负荷保护。
（5）过激磁保护。
12
2、输电线路的继电保护
输电线路故障主要有：短路、接地、断线。 输电线路不正常工作状态主要有：线路的过负荷。 输电线路的保护方式有： （1）电流保护：包括三段式电流保护，方向电流保护，接地保护。
（2）距离保护：反映故障点到保护安装处距离远近来判断保护范围而动 作。
3
二次设备包括：继电保护装置、安全自动控制 装置、测量仪表、通信系统及控制、信号元件、 控制电缆等 。
是指对一次设备的工作进行监测、控制、调节、 保护以及为运行、维护人员提供运行工况或生 产指挥信号所需的低压电气设备。
二次设备是电力系统的大脑和中枢神经系统， 没有二次设备电力系统无法工作。
4
3、断路器：用于切除故障设备，达到保护目的。
8
六、微机保护硬件系统的组成
微机保护硬件系统包含四个部分
1、数据采集单元：即模拟量输入系统。（将采集的电流、电压 量变换为计算机识别的数字量）
2、数据处理单元：即微机的主系统。（通过对数字量的计算对 比以逻辑条件给出动作行为）
3、输入/输出接口：即开关量的输入/输出。（包括外部信号的 输入和执行内部逻辑动作行为的输出）
6
四、继电保护的基本要求
选择性：是指在对系统影响可能最小的处所，实现断路器的控制操作，以 终止故障或系统事故的发展
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护组成的结构图
输入量
测量 比较 元件
逻辑
判断 元件
CT、 PT
整定值
执行
输出 元件
输出信号
电流
• 电流电压间相角发生变化 故障时电气
• 电流与电压比值发流增大 • 出现差流 • 出现序分量 （零序、负序）
配置位置：母线
六、保护相关概念
1、 阶段式保护：三段式电流保护指的是电流速断保护（过流I段）、 限时电流速断保护（过流II段）、定时限过电流保护（过流III段）相 互配合构成的一套保护。 过流I段又叫电流速断保护，没有时限。 过流II段又叫限时电流速断，可以作为本段线路一段的后备保护，比 一段多一个T时限。（一般为0.5S，现在一般0.3S） 过流III段又叫过电流保护，具备比二段更长的时限，可以作为一二段 的后备保护，保护范围最大，时限最长。 2、主保护与后备保护 主保护：主保护是指满足系统稳定及设备安全要求，能够以最快速度， 有选择性的切除被保护设备和全线路故障的保护。
二、从定义看，继电保护的作用
（1）当电力系统
发生故障时，自
动、迅速、有选择 地将故障设备从电 力系统中切除，防 止故障进一步扩大， 保证系统其余部分 迅速恢复正常运行。
（2）反映电气元
件的不正常 运行状态，
并根据运行、维护 的条件而动作，发 出信号、减负荷或
跳闸。
故障：单相接地短路 两相短路、两相接地短路
配置位置：10MVA及以上的变压器
5、差动保护（母线） 定义：因为母线上只有进出线路，正常运行情况，进出电流的大小
相等，相位相同。 如果母线发生故障，这一平衡就会打破。有的保护采用比较电流是
否平衡，有的采用比较电流相位是否一致，有的二者兼有，一旦判别 出故障电流，立即启动保护动作元件，跳开母线上的所有断路器。
按照电气量分类（U、I、Z、f） 电流、电压保护 阻抗（距离）保护 零序保护 差动保护 低频保护
五、保护类型
按照非电气量分类 压力--压力释放 温度--过温
按照故障类型分类 相间短路保护 两相短路 三相短路
接地短路保护 单相接地 两相接地
按照保护作用分类 主保护 后备保护
1、过电流保护 定义：过电流保护就是当电流超过预定最大值时，使保护装置动作
四个基本要求之间的关系
保护的四个基本要求，既有联系，又有矛盾。 选择性提高，速度、灵敏性可能会降低 速动性提高，可靠性可能会降低 灵敏度提高，安全性可能会降低 可靠性提高，速动性可能会降低
实际应用中，应根据工程实际、系统情况及运行规程 进行博弈和取舍。而这种博弈正是保护思想的精华所 在。
五、保护类型
三相短路
不正常运行状态：过负荷、过 电压、系统振荡、低频等
三、继电保护的组成
继电保护一般由三个部分组成：测量部分、逻辑部分和执行部分。 测量部分的作用是测量被保护元件工作状态的物理量，并和已给的 整定值进行比较，从而判断保护是否应该启动。
逻辑部分的作用是根据测量部分各输出量的大小、性质，出现的顺 序等，使保护装置按一定的逻辑程序工作，最后传到执行部分。
• 电压降低 • 出现序分量
(零序、负序）
四、继电保护的要求
继电保护装置必须满足选择性、速动性、灵敏性和可靠性四个基本 要求。 ①选择性。当电力系统的某部分发生故障时，继电保护只将故障部 分切除，保证无故障部分继续运行，当故障部分的保护或断路器拒 动时，应由相邻设备或线路的保护切除故障。 ②速动性。继电保护装置应能尽快切除故障部分以提高系统的稳定 性，减轻和限制故障对电气设备的损坏程度，缩小故障波及范围。 但是在某些情况下速动性与选择性会有矛盾，这时应在保证选择性 的前提下力求保护装置动作的速动性。
③灵敏性。继电保护装置对被保护的电气设备、线路可能发生的故 障和不正常运行方式应具有的反应能力，用灵敏系数体现。 ④可靠性。当发生故障时，继电保护装置该动作应可靠动作，不该 动作的不要误动作，可靠性是四性的前提。
四性的归纳： 1、选择性——最小范围切除故障。 2、速动性——尽量快。 3、灵敏性——有足够的故障反映能力。 4、可靠性——不误动、不拒动。 保护装置正确的配置、整定、调试和运行维护，都是影响保护“四性” 的重要因素。通常保护“四性”按照以下原则掌握：
作用：过负荷报警 配置位置：汇集线路、变压器
3、零序保护 定义：零序保护是指在大短路电流接地系统中发生接地故障后，就
有零序电流、零序电压和零序功率出现，利用这些电气量构成保护接 地短路的继电保护装置统称。
作用：单相接地故障跳闸 配置位置：汇集线路、变压器
4、差动保护（变压器） 定义：差动保护是输入CT的两端电流矢量差，当达到设定的动作值
的一种保护方式。当流过被保护原件中的电流超过预先整定的某个数 值时，保护装置启动，并用时限保证动作的选择性，使断路器跳闸或 给出报警信号。
作用：相间短路跳闸 配置位置：汇集线路、变压器
2、过负荷保护 定义：过负荷保护是指被保护区出现超过规定的负荷时的保护措施。
当回路电流超过过负荷保护装置预设值时，过负荷保护装置自动断开 电流回路或发出报警信号，起到保护有效负载的作用。
时启动动作元件。差动保护是依据“电流中流入节点电流的总和等于 零”原则制成的。
通俗解释：差动保护把被保护的电气设备看成是一个节点，那么 正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。 当设备出现故障时，流进被保护设备的电流和流出的电流不相等，差 动电流大于零。当差动电流大于差动保护装置的整定值时，上位机报 警保护出口动作，将被保护设备的各侧断路器跳开，从而达到切除故 障设备的目的。
风电场继电保护基础知识
宗宗文文强强
风电场风、力继发电电、保风电护场、、继输电变保护电知识知识
目录
1 继电保护的定义 2 继电保护的作用 3 继电保护的组成 4 继电保护的要求 5 保护类型 6 保护相关概念 7 短路电流计算 8 箱变、风机断路器整定 9 保护定值单编写
一、继电保护的定义
• 继电保护是指能反应电力系统中电气设备发生故障和不 正常运行状态，并动作于断路器跳闸或发出信号的一种 自动装置。主要作用是保护系统安全稳定运行，减少系 统及设备受到故障电流的损坏程度。
