最新学生宿舍楼综合布线设计方案(最完整版)
学生公寓综合布线方案

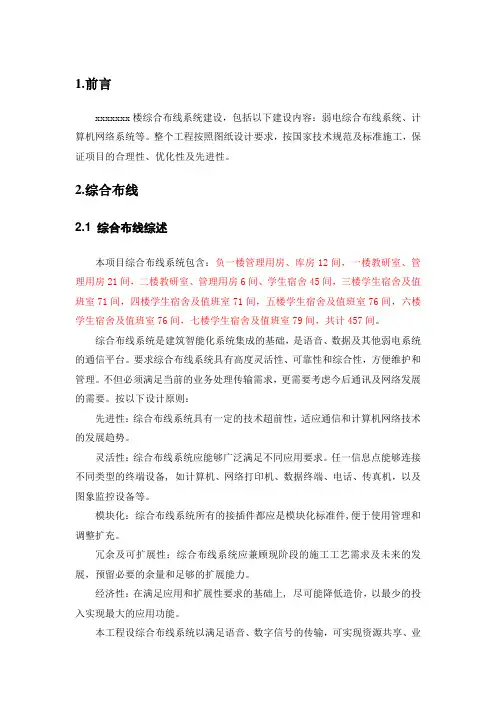

1.前言xxxxxxx楼综合布线系统建设，包括以下建设内容：弱电综合布线系统、计算机网络系统等。
整个工程按照图纸设计要求，按国家技术规范及标准施工，保证项目的合理性、优化性及先进性。
2.综合布线2.1 综合布线综述本项目综合布线系统包含：负一楼管理用房、库房12间，一楼教研室、管理用房21间，二楼教研室、管理用房6间、学生宿舍45间，三楼学生宿舍及值班室71间，四楼学生宿舍及值班室71间，五楼学生宿舍及值班室76间，六楼学生宿舍及值班室76间，七楼学生宿舍及值班室79间，共计457间。
综合布线系统是建筑智能化系统集成的基础，是语音、数据及其他弱电系统的通信平台。
要求综合布线系统具有高度灵活性、可靠性和综合性，方便维护和管理。
不但必须满足当前的业务处理传输需求，更需要考虑今后通讯及网络发展的需要。
按以下设计原则：先进性：综合布线系统具有一定的技术超前性，适应通信和计算机网络技术的发展趋势。
灵活性：综合布线系统应能够广泛满足不同应用要求。
任一信息点能够连接不同类型的终端设备, 如计算机、网络打印机、数据终端、电话、传真机，以及图象监控设备等。
模块化：综合布线系统所有的接插件都应是模块化标准件,便于使用管理和调整扩充。
冗余及可扩展性：综合布线系统应兼顾现阶段的施工工艺需求及未来的发展，预留必要的余量和足够的扩展能力。
经济性：在满足应用和扩展性要求的基础上, 尽可能降低造价，以最少的投入实现最大的应用功能。
本工程设综合布线系统以满足语音、数字信号的传输，可实现资源共享、业务联系、内部通信、综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、教学管理等。
系统采用分层星形拓扑结构。
第一层为干线子系统，包括信息网络中心的主配线架至楼宇配线架的干线光缆与配线设备，数据部分与语音部分分别独立设置；第二层为垂直配线子系统，由楼宇配线架至楼层配线架的垂直光缆与配线设备，数据部分与语音部分分别独立设置；第三层为水平配线子系统，由楼层配线架至用户信息插座的配线电缆、配线设备和跳线等组成。
大学学生宿舍综合布线
工业大学学生宿舍综合布线一、 区域一学生宿舍（1-10栋）（心湖公寓10栋）1、交换机组网图工工工工工工工1工4*48FE 工工工工工工工2工4*48FE 工工工3工4*48FE 工工工4工4*48FE 工工工5工4*48FE 工工工6工4*48FE 工工工1、交换机需求表区域一心湖10栋公寓结构一样，每层有37间学生宿舍需接入。
在学生宿舍3楼设置一台汇聚交换机用于汇聚该栋学生宿舍24台48FE 接入交换机。
汇聚交换机与接入交换机之间采用6类线连接。
每层设置一综合箱（600*600*1m 能安装4台48FE 交换机）设4台48FE 接入交换机，负责该层学生的接入，每个48口交换机均接入37个信息点。
楼层之间连接光缆、网线通过弱电井进行。
接入交换机到学生宿舍房间网线通过走线桥架布放。
二、区域一（近山10栋学生宿舍11-20栋）1、交换机组网图工工工工工工工1工4*48FE 工工工工工工工2工4*48FE 工工工3工4*48FE 工工工4工4*48FE 工工工5工4*48FE 工工工6工4*48FE 工工工2、交换机需求表区域二近山10栋公寓结构不一样。
（1） 学生宿舍11、14、16、19栋结构一样，每层有36间学生宿舍需接入。
在学生宿舍3楼设置一台汇聚交换机用于汇聚该栋学生宿舍24台48FE 接入交换机。
汇聚交换机与接入交换机之间采用6类线连接。
每层设置一综合箱（600*600*1m 能安装4台48FE 交换机）设4台48FE 接入交换机，负责该层学生的接入，每个48口交换机均接入36个信息点。
楼层之间连接光缆、网线通过弱电井进行。
接入交换机到学生宿舍房间网线通过走线桥架布放。
（2）学生宿舍12、17栋结构一样，每层有18间学生宿舍需接入。
在学生宿舍3楼设置一台汇聚交换机用于汇聚该栋学生宿舍12台48FE接入交换机。
汇聚交换机与接入交换机之间采用6类线连接。
每层设置一综合箱（600*600*1m能安装2台48FE交换机）设2台48FE接入交换机，负责该层学生的接入，每个48口交换机均接入36个信息点。
宿舍网络综合布线系统方案
宿舍网络综合布线系统方案一、工程概况女生宿舍楼位于学院内部,楼高六层,每层２４个房间，共有144个房间。
该宿舍楼的综合布线工程有数据、语音。
学校为了提高信息化、智能化水平，并且方便学生上网，决定建设先进的宿舍网，并联入因特网和中国教育网。
二、需求分析1、总体需求A、满足宿舍学生对信息传输的要求；B、楼间主干线缆冗余备份，满足将来扩展的需要‘C、满足连入因特网和中国教育网的需求；D、兼容不同厂家、不同品牌的网络设备。
2、功能需求A、高速率数据传送；B、视频信号传送；C、支持多媒体应用。
3、信息点需求共有数据和语音点２８８个（１４４个数据信息点，１４４个语音信息点）。
信息点分布表三、系统设计目标1、选择著名品牌的综合布线产品，以先进的技术、优良的品质、高的性能指标确保综合布线系统能够满足应用的要求；2、使用光纤作为楼间布线主干，冗余配置，提高系统带宽，防止电磁干扰，并适应未来发展需要；3、楼间光缆采用可支持1Gbps以上的网络数据传输速率；4、采用星型拓扑结构，支持多种形式的网络应用；5、将配线架安装在机柜中，提高系统的可靠性和安全性；6、具有开放性，能与众多厂家产品兼容；7、能满足现在以及将来计算机网络的通信的需求。
四、系统设计标准和原则五、系统结构详述本布线系统包括六个子系统：即工作曲子系统、水平子系统、垂直干线子系统、管理子系统、设备间子系统、建筑群子系统，系统拓扑图和布线系统图后附。
1、工作曲子系统对于工作曲子系统，每个信息点用一个单口面板。
对于连接用户终端的数据跳线，各楼的信息插座均采用白色86型具有防尘盖的单口面板和超5类模块，信息插座底部距离地面高度为300MM。
各楼信息模块的数量，信息插座面板的数量为信息点数的一半。
2、水平子系统对于水平子系统，数据线缆同一采用超5类双绞线。
根据楼的设计图纸和配线间的位置，各楼各单元线缆的平均长度约为25m。
3、垂直子系统由于各楼内的信息点较多，为了满足数据流量的需要，所以每层楼设置一个管理间，通过楼内的垂直干线子系统连接到一楼的设备间。
宿舍楼综合布线设计方案

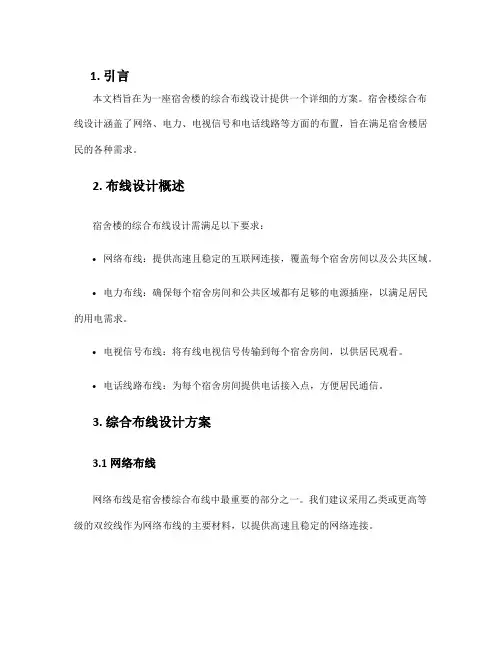

1. 引言本文档旨在为一座宿舍楼的综合布线设计提供一个详细的方案。
宿舍楼综合布线设计涵盖了网络、电力、电视信号和电话线路等方面的布置，旨在满足宿舍楼居民的各种需求。
2. 布线设计概述宿舍楼的综合布线设计需满足以下要求：•网络布线：提供高速且稳定的互联网连接，覆盖每个宿舍房间以及公共区域。
•电力布线：确保每个宿舍房间和公共区域都有足够的电源插座，以满足居民的用电需求。
•电视信号布线：将有线电视信号传输到每个宿舍房间，以供居民观看。
•电话线路布线：为每个宿舍房间提供电话接入点，方便居民通信。
3. 综合布线设计方案3.1 网络布线网络布线是宿舍楼综合布线中最重要的部分之一。
我们建议采用乙类或更高等级的双绞线作为网络布线的主要材料，以提供高速且稳定的网络连接。
在每个宿舍房间，我们将安装一个网络墙插，以供居民连接个人电脑或其他网络设备。
此外，公共区域如走廊、休息室等也将安装多个网络墙插，以方便居民在不同区域的网络访问。
3.2 电力布线电力布线是宿舍楼综合布线的另一个关键部分。
我们将确保每个宿舍房间都有足够的电源插座，以满足居民的日常用电需求。
每个宿舍房间至少安装两个双孔插座，并根据需求增加插座数量。
公共区域如走廊、休息室等也将安装一定数量的电源插座，以方便居民在这些区域使用电器设备。
3.3 电视信号布线为了提供电视节目的观看体验，我们将在每个宿舍房间安装电视信号插座。
这些插座将与有线电视信号线连接，以接收电视节目的信号。
为了方便维护和管理，我们将在管道内铺设电视信号线，以使信号线不易受到外部干扰。
3.4 电话线路布线为了方便居民通信，我们将在每个宿舍房间安装电话接入点。
这些接入点将与电话线路连接，以提供电话通信的功能。
电话线路将通过管道铺设，以使其不受外界干扰的影响。
4. 设备安装和维护为了确保综合布线的质量和稳定性，我们建议在设计方案的基础上进行设备安装和维护工作。
安装过程中，需要严格按照设计方案进行布线，确保每个宿舍房间和公共区域都能正常使用相应的设备。
学生宿舍楼综合布线设计方案(最完整版)
通过与学校、宿舍管理方、学生等利益相关者的沟通和调查 ，了解他们对布线系统的功能、预算、兼容性等方面的具体 需求。
需求规格书
定义需求
根据调查结果，编写详细的需求规格书，明确布线系统的功能需求、性能指 标、兼容性要求等。
评估预算
根据需求规格书，评估布线系统的预算范围，确定项目成本和可行性。
系统设计
提升宿舍管理效率
通过信息化手段，实现对宿舍的智能化管理， 提高管理效率，降低运营成本。
3
促进校园智能化发展
学生宿舍楼的智能化布线是校园智能化的重要 组成部分，有助于推动校园智能化发展。
项目目标与任务
建设高速、稳定的网络系统
01
满足学生日常学习、娱乐及管理的网络需求，提供稳定、高速
的网络服务。
实现宿舍智能化管理
2023
学生宿舍楼综合布线设计 方案(最完整版)
contents
目录
• 项目概述 • 需求分析 • 网络拓扑结构 • 综合布线系统设计 • 综合布线系统的保护与接地 • 方案实施与测试 • 系统维护与管理 • 项目总结与展望
01
项目概述
项目背景与意义
1 2
学生宿舍楼信息化需求增长
随着学生对于通信、网络、安防等需求日益增 长，传统布线方式已经难以满足使用需求。
无线连接
利用WiFi技术实现网络的覆盖，适用于移动设备用户。
有线连接
利用网线连接设备和路由器/交换机，具有更高的传输速率和 稳定性。
光纤连接
利用光纤作为传输介质，具有更高的传输速率和更远的传输距 离，适用于校园或企业网络。
04
综合布线系统设计
水平子系统设计
1
水平子系统是从工作区到管理间的干线电缆， 由多条2对双绞线组成，以确保信号传输的稳定 性。
学生宿舍网络综合布线系统设计方案
学生宿舍网络综合布线系统设计方案郑州信息科技职业学院学生宿舍综合布线系统设计方案目录系统需求·2系统组成·31. 本宿舍楼的综合布线系统组成··32. 工程概况··33. 综合布线系统的概念··44. 综合布线系统的组成··45.综合布线系统的特点··7设计原则与目标·91.综合布线有关要求··9(1)基本要求··9(2)技术要求··102. 布线系统设计、原则、验收遵循的规范和标准··11(1)设计原则··11(2)标准··13综合布线系统结构设计·141.水平子系统··162.工作区子系统··183.设备间··194.材料清单··20设计图·221.综合布线系统拓扑图··222.一楼水平管线与信息点分布图··233.二楼水平管线与信息点分布图··24系统需求随着Internet的迅速发展，全世界正在利用计算机网络进行各种通信，办公的应用也已经开始普及，使用的技术也日趋成熟，它们不但能够传送传统的文本、图形等数字信息，也能传递包括视频、音频在内的多媒体综合信息。
传统的办公模式正在逐步向无纸化方向发展，把一些传统的业务移植到网络上来做已是人心所向、大势所趋。
学生宿舍楼的综合布线系统也因此变得尤为重要。
要满足学生们在宿舍内连接互联网的需求，创造良好的网络环境。
系统组成本宿舍楼的综合布线系统组成综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。
对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。
宿舍楼综合布线系统设计方案
定义与惯用语
（1）数据传输速率
在数字通信系统中，电信号把数据从一个节点送到另一个节点，数字信号是一系列的电
脉冲，则数据传输速率是指每秒钟传送的二进制脉冲的信息量，其单位通常为bit/s。在
信噪比确定不变的情况下，数据传输速率是
衡量单位时间内线路传输的二进制位的数量，衡量的是线路传送信息的能力。
10．垂直干线子系统设计
11．管理子系统设计
12．设备子系统设计
13．其他系统设计
第三章…………………………………
1．综合布线系统材料总清单
2．图纸分册
前言
客户：江苏农林职业技术学院
工程名称：江苏农林职业技术学院宿舍楼综合布线
设计单位：专业综合布线公司
设计意义：随着全球社会信息化与经济国际化的深入发展，人们对信息共享的需求日趋迫切，就需要要有一个适合信息时代的布线方案。综合布线是信息技术和信息产物高速大规模发展的产物，它在设计、施工和维护方面也给人们施工和维护方面也给人们带来了许多方便。综合布线是一种预布线，能够适应较长一段时间的需求。综合布线是完全开放性的，能够支持多层多级网络结构，易于实现建筑物内的配线集成管理。随着数字化校园建设的发展，校园网络正在飞速发展，二十一世纪的建筑业也将发生巨大的变化，智能建筑已经成为代表建筑高科技含量的代名词，也将成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证，而综合布线是智能建筑的关键部分和基础设施之一。校园网建设成为高校教学和科研资源建设的一个重要方向。若我们的生活环境跟不上社会的进步，将来怎样给这个教育我们的社会带来贡献呢？所以我们在学校的居住条件的提高，无疑对建筑化提出了更新、更高的要求。所以本公司根据学校宿舍的要求，设计了本次方案。
宿舍楼综合布线方案书(内含CAD,Visio整套图纸)
广西交通职业技术学院信息工程系作品设计方案书题目：广西交通职业技术学院（园湖校区）新宿舍楼综布线系统设计方案班级网络2012-1班学号20120404026姓名唐张森课程名称网络工程指导教师毛正标二O一三年六月目录第一章前言 (4)1.1 客户单位名称： (4)1.2 工程名称： (4)1.3 设计公司名称： (4)1.4 设计公司简介： (4)第二章定义与惯用语 (5)2.1数据传输速率 (5)2.2带宽 (6)2.3特性阻抗与阻抗匹配 (6)2.4平衡电缆和非平衡电缆 (7)2.6分贝 (8)第三章综合布线系统概念 (8)3.1.1综合布线系统 (8)3.1.2校园网 (9)第四章综合布线系统设计 (11)4.1.1工程概况 (11)4.1.2布线系统总体结构 (11)4.1.2.1工作区子系统及其网络设计 (12)4.1.2.2水平子系统及其网络设计 (13)4.1.2.3管理子系统及其网络设计 (13)4.1.2.4垂直干线子系统及其网络设计 (14)4.1.2.5设备间子系统及其网络设计 (14)4.1.2.6建筑群子系统及其网络设计 (15)4.1.2.7布线采用星状网络结构。
(15)4.1.3设计目标 (16)4.1.4 设计原则 (16)4.1.5方案设计标准 (17)4.1.6布线系统产品选型 (18)4.2.1水平子系统 (20)4.2.2工作区子系统 (22)4.2.3配线间子系统 (23)4.2.4建筑群子系统 (23)第五章综合布线系统施工方案 (23)5.1工程施工进度计划 (23)5.1.2施工图纸设计 (24)5.1.3进度管理 (24)5.1.4施工管理 (24)第六章系统施工安装、测试、验收计划 (27)6.1施工安装： (27)6.2工作区子系统安装 (27)6.3施工要求标准 (27)6.4通讯插座安装： (28)6.10施工要求标准 (38)6.10.8标准 (41)第七章验收测试 (41)7.1验收： (41)7.2测试： (41)第八章综合布线系统材料总清单 (42)第九章附录 (42)9.1楼层系统图 (43)9.2平面图 (43)9.3信息点端口对应表 (43)9.4新宿舍楼网络拓扑结构图 (43)9.5工程概预算表 (43)9.6工作日志和课程总结 (44)第一章前言1.1 客户单位名称：广西交通职业技术学院1.2 工程名称：学院新宿舍楼综合布线系统（园湖校区）1.3 设计公司名称：讯唐科技有限公司1.4 设计公司简介：桂林市讯唐科技有限公司于二零一一年设立在广西桂林市市，由创建初期的6位工作伙伴，胼手胝足、同心协力，目前已经发展到80多人的网络公司6个工程组本公司活跃于广西、广东、江浙地带客户满意率高达97%我公司正在稳定的成长；除了全体员工人的努力不懈外，更要归功于我们的团体。
学生宿舍综合布线设计.
学生宿舍综合布线系统设计方案投标书目录1.宿舍工程楼概况 (2)2.设计方案 (3)2.1设计原则与目标 (3)2.2布线系统设计、原则、验收遵循的规范和标准 (3)2.3用户需求 (3)2.4综合布线系统结构设计方案 (4)2.4.1工作区子系统 (5)2.4.2配线（水平）子系统/垂直子系统 (6)2.4.3干线子系统 (8)2.4.4设备间子系统 (9)2.4.5管理间子系统 (10)2.4.6建筑群子系统 (11)3．综合布线工程实施............................................................................................. 错误!未定义书签。
3.1.工程实施步骤 (11)4.图纸设计................................................................................................................................................1.宿舍工程楼概况宿舍楼一层是20个房间，其中有一个值班室，一个办公室。
其余的几层同第二层相同。
根据用户的需求，按一间一个信息插座及一间一个语音点的要求配置综合布线系统。
（1）工程名称：学生宿舍楼7，8栋综合布线工程。
（2）地理位置：学生宿舍7，8栋。
2.设计方案2.1设计原则与目标学生宿舍楼网络综合布线是为数据传输提供实用、灵活、可扩展、可靠的模块化介质通道，学生宿舍楼布线系统所用的线缆、接插件等各类设备、配件，都充分地考虑到先进性、兼容性、开放性、可靠性、灵活性、经济性的设计原则。
学生宿舍楼是学生使用校园网络的主要场所，网络综合布线要建立以计算机为主的网络基础平台，使其对校园网络信息系统的支持达到先进水平，并且保证技术领先。
不仅满足宿舍楼应用的实际情况，对系统以后的扩充升级也便于实现，适用未来宿舍楼网络发展的需要。
2#学生公寓综合布线系统方案(优选.)
2#学生公寓综合布线系统方案一、设计概述1、工程概述2#学生公寓共5层，楼长60m，楼宽20m，楼层高3m。
根据用户的需求，需要设计及安装综合布线系统。
在综合布线系统上传输的信号种类为数据与语音。
每个信息点的功能要求在必要时能够进行语音、数据通信的互换使用。
2、设计范围及分工本设计包含网络和电话的综合布线部分的设计及施工。
综合布线部分的范围是:①．由各个楼层配线间至各个信息点的室内超5类双绞线的布放。
②．各个楼层配线间至建筑物配线间的超5类双绞线、大对数电缆的布放，标准24口模块式配线架和机柜、交换机等设备的安装。
二、综合布线系统设计1、需求分析2#宿舍楼主要用于学生的生活和休息，本方案采用的综合布线最终能为用户提供一个开放的、灵活的、先进的和可扩展的线路基础，可提供语音和数据通信。
①．本方案布线结构采用树状拓扑结构。
②．每个寝室的计算机都可以通过布线系统与配线间的交换机相连，从而实现高速上网。
根据实际情况考虑，该楼层共设置285个信息点，分为228个数据信息点和57个语音信息点。
2、系统设计根据将来通信的要求，产品选型原则如下：①．语音及数据的插座模块、水平线缆均选择超5类产品。
②．面板采用双孔86墙上型面板。
③．语音主干线缆选择5类大对数非屏蔽双绞线，并预留50%的裕量。
数据主干线缆选择超5类。
④．管理间语音水平子系统配线架选择110型交叉连接配线架，数据水平子系统配线架选择超5类24口模块式配线架。
语音垂直子系统配线架选择110型交叉连接配线架，数据垂直子系统配线架选择超5类24口模块式配线架。
3、工作区子系统本工程的工作区按照信息点进行划分，4个信息点为一个标准工作区，信息端口底盒均安装在离地面高30cm处。
4、水平子系统数据及语音信息点的水平数据线缆采用Vcom室内超5类非屏蔽双绞线系列。
水平线缆从FD机柜引出后，通过水平线槽及垂直线槽连接到底盒处并做好预留。
水平线缆计算方法为t =[( L max + L min)/2]×1.1+6S=t×504/305(米/箱)5、管理子系统（1）管理子系统和涉及的器件管理子系统由交连或互联配线架、信息插座式配线架以及相关跳线组成。
学生宿舍楼综合布线方案
学员宿舍楼综合布线设计方案学员宿舍楼综合布线设计方案需求分析学员宿舍楼的综合布线系统因社会发展而尤为重要，要满足学生们在宿舍连接互联网的需求,创造良好的网络环境。
学员宿舍楼长82米宽22米，层高3米，每层48房间共六层。
1。
总体需求◇满足主干1000Mbps，水平50Mbps交换到桌面的网络传输要求；◇信息点功能可随需要灵活调整；◇兼容不同学校、不同宿舍的网络设备；2. 功能需求：本设计中的综合布线系统应当能满足下述通信需要：◇计算机网络；◇具备实现视频传输的条件；◇其他符合布线标准的信号、数据传输;◇具备每层4部公用电话机语音传输；3。
性能需求有服务效率、服务质量、网络吞吐率、网络响应时间、数据传输速度、资源利用率、可靠性、性能/价格比等；◇统一使用超5类4对双绞电缆,以实现数据传输的需要；◇对于数据传输，可采用超5类双绞线,语音传输也采用超5类双绞线；◇支持目前水平50M、主干5000M的网络应用，及未来扩展的需要；信息点分布表综合布线系统统结Array构设计设计标准及规范1）GB/T50311—2007《建筑与建筑群综合布线系统工程设计规范》2）GB/T50311—2007《建筑与建筑群综合布线系统工程施工3）GB/T50311—2007《智能建筑设计标准》4）（YD/T926。
1—2001）《大楼综合布线系统总规范》5)中华人民共和国通信行业标准《本地电话网用户线线路工程设计规范》（YDJ5006-2003)6）邮电部技术规定《中国公众多媒体通信网持术体制》7）100Base—TX（基于超5类双绞线的100Mbps以太网标准)8）1000Base—TL（基于1310nm的8。
3/125um单模光纤的1000Mbps以太网标准）设计原则1）满足当前需求，适当超前，统一规划；2）选择的产品要技术领先期长、产品丰富，价格适中；具有大容量、高速率，能适应多媒体应用需求,及将来发展的应用。
3）布线系统不但要能满足现阶段的业务需求，还要满足将来业务增长和新技术发展的要求。
宿舍楼综合布线设计(含图)
目录摘要---------------------------------------------------------------- 1 关键词 ------------------------------------------------------------- 1前言------------------------------------------------------------------------------------------------- 11.综合布线设计原则布 ------------------------------------------------------------------------ 12. 总体结构--------------------------------------------------------------------------------------- 13. 综合布线系统的设计------------------------------------------------------------------------ 23.1工作区子系统设计--------------------------------------------------------------------- 23.2水平子系统设计------------------------------------------------------------------------ 23.3干线子系统设计------------------------------------------------------------------------ 33.4配线间子系统设计--------------------------------------------------------------------- 33.5设备间子系统设计--------------------------------------------------------------------- 33.6管理子系统------------------------------------------------------------------------------ 43.7建筑群子系统--------------------------------------------------------------------------- 44. 采用线缆类型及各系统材料配置--------------------------------------------------------- 54.1水平子系统------------------------------------------------------------------------------ 54.1.1 管线系统 ------------------------------------------------------------------------ 54.1.2水平电缆 ------------------------------------------------------------------------- 54.2工作区子系统--------------------------------------------------------------------------- 54.3设备间------------------------------------------------------------------------------------ 64.4建筑群子系统--------------------------------------------------------------------------- 65.产品选型 ---------------------------------------------------------------------------------------- 66.施工方案说明 ---------------------------------------------------------------------------------- 76.1 工作区子系统安装 -------------------------------------------------------------------- 76.2 水平区子系统安装 -------------------------------------------------------------------- 87. 综合布线系统施工方案--------------------------------------------------------------------- 88. 宿舍楼层布线图------------------------------------------------------------------------------ 9总结----------------------------------------------------------------------------------------------- 10 参考文献----------------------------------------------------------------------------------------- 10摘要：综合布线系统是为了顺应发展需求而特别设计的一套布线系统。
110224005 学生宿舍综合布线方案
学生宿舍楼综合布线系统方案一.前言二.学生宿舍楼简介三.学生宿舍楼网络系统建设的现状与存在的问题1.学生宿舍楼网络系统建设的现状2.学生宿舍楼网络系统建设的问题四.指导思想与建设目标1.指导思想2.建设原则3.建设目标4.项目建设依据的标准5.项目预期的效益五.项目需求分析1.学生宿舍楼网络建设需求分析2.网络建设总体要求六.建设方案1.建设内容与规划2.网络总体规划3.核心层设计4.汇聚层设计5.接入层设计6.无线系统设计7.数据中心负载均衡设计七.方案初步评价八.投资估算分析一前言近年来，信息产业发展迅猛，世界经济结构正朝着从物质型向信息型，从本土化向全球化的发展。
信息技术的发展形成了一系列的热点。
这些热点即为学生公寓信息化建设带来了许多的发展机遇，同时又提出来新的挑战。
为了进一步加快我院信息化工作的步伐，努力开拓我院信息化建设工作的局面，饱食我院信息化工作进入全国卫生系统的先进行业，全力打造我院成为一个数字化的医院，按照《海南医学院信息化建设五年规划》的要求，我们特定制海南医学院计算机网络系统建设方案，以促进我院信息化与教学化建设工程取得更大规模的发展。
二．学生公寓简介海南医学院现集中住宿在一个学生宿舍区，分布集中，学生人数最多的女生公寓楼，宿舍区由6座宿舍楼组成，每幢有六层楼。
随着数字化校园建设的发展，校园网络已覆盖到学生社区。
宿舍区已建好了网络、语音、校园广播等综合布线系统，并已开通应用系统。
本方案以D栋楼为例，每层有20间房，每间房住4人。
按规定，每间房一个数据点，一个语音点。
设置两个电信间（TC），位于2层和5层，各自管理1层到3层、4层到6层的所有信息点，分别为TC-22、TC-25。
三．学生宿舍综合布线的现状与存在问题学生宿舍综合布线现状：现在学生公寓基本上每栋楼房每个宿舍都可以上网，且用水用电都挺方便，环境也挺好，宿舍内没有语音点，网速慢，有线上网麻烦。
最好无线覆盖。
学生宿舍综合布线存在问题：1.网络主干传输带宽太窄学生公寓现有的网络系统得主干菜用的1000M的光纤传输，2000年前这是最先进的技术，但目前网络的传输带宽已经发展到10000M的以太网交换技术，甚至是十万，这可能会导致甁颈。
宿舍楼综合布线方案
各子系统可用到的布线产品
工作区 : 信息插座（墙上型/桌上型）、UTP跳线
水平子系统 :双绞线（UTP/STP）
管理子系统: 配线架（快捷式/鱼骨式）
干线子系统: 大对数电缆（25对/50对/100对）、双绞线、 光缆（室内多模） 设备间子系统 :配线机柜、配线架、光纤跳线、UTP跳 线
建筑群 :室外多模架空/直埋光缆、粗缆等
获得与布线相关的建筑物资料 计算每个楼层的可用面积
设 计 施 工 流 程
计算楼层的配线间数目并确定位置 计算每个配线 间的电缆对数 计算设备间 和配线间大小 计算地下楼 层电缆对数 计算地下楼 层管道尺寸
计算干线电缆 的数量和尺寸 计算连接 管道尺寸 计算干线电缆 孔的大小和数量
提出有关管道、设备间、配线间、供配电等建议 提出防火、安全等措施建议 画施工图
拓扑绘制
网络体系设计原则：
1）先进性原则 2）开放性原则 3）可管理性原则 4）安全性原则 5）灵活性和可扩充性 6）稳定性和可靠性
六楼
3COM(H3C)华为 S1526
五楼
AMP25对六类UTP双绞线 线缆
四楼 三楼
二楼
华为S5328C-EI24S
一楼
华为Quidway S3952P-SI
4) 符合布线标准的结构化设计，便于信息点的增 加、扩展、变更、移动，易于系统维护管理。 5) 在每个主配线终端和通信配线间的话音和数据 终端应分开。 6) 每个工作站或工作区域应有两条四对专用水平 电缆，分别用于话音、数据。 7) 电信配线间的位置设置应满足90米(295尺)的最 长水平配线要求。超出90米时，采用多个配线间。
水平子系统
• 水平布线子系统指从楼层配线间至工作 区用户信息插座。由用户信息插座、水 平电缆、配线设备等组成。综合布线中 水平子系统是计算机网络信息传输的重 要组成部分。采用星型拓扑结构，每个 信息点均需连接到管理子系统。由UTP 线缆构成。最大水平距离：90m • 综合布线的水平线缆可采用六类、超五 类双绞线。本工程水平区数据部分均采 用六类UTP。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学生宿舍楼综合布线设计方案课程：综合布线实训教程姓名：专业：日期：2013/10/20一、需求分析 (1)1.总体需求 (1)2.功能需求 (1)7.建设校园网工程将达到以下目标： (1)二、工程概况 (2)三、布线系统设计、原则、验收遵循的规范和标准 (2)1设计原则 (2)四、综合布线系统结构设计 (2)1、布线系统的总体结构 (2)五、综合布线子系统设计 (3)1.水平子系统 (3)1）管线设计 (3)2．管理子系统设计 (4)3垂直干线子系统设计 (4)4．工作区子系统设计 (5)六、信息点编号规则 (6)七、产品选择 (7)八、该大楼综合布线系统的特点 (8)1.开放性 (8)2.灵活性 (8)3.可靠性 (8)4.兼容性 (8)5.先进性 (8)6.经济性 (8)九、支持的应用协议和标准 (8)十、综合布线工程验收 (9)1、综合布线验收标准 (9)十一、综合布线系统器件总清单 (9)十二、综合布线系统拓扑图 (10)十三、总结 (10)精品文档学生宿舍楼综合布线设计方案一、需求分析Internet迅速发展，全球正在通过计算机网络进行各种通信、办公的应用已经开始普及，使用的技术也日臻成熟，它们不但能够传送传统的文本、图形等数字信息，也能传送包括视频、音频在内的多媒体综合信息，传统的办公模式正逐步向无纸化方向发展。
把一些传统的业务移植到网络上来做已是人心所向，大势所趋。
学生宿舍楼的综合布线系统，要满足学生们在宿舍连接互联网的需求，创造良好的网络环境。
同样需要得出详细的设计方案。
1. 总体需求◇满足主干1000Mbps,水平100Mbps交换到桌面的网络传输要求；◇主干光纤的配置冗余备份，满足将来扩展的需要；◇满足与电信及自身专网的连接；◇信息点功能可随需要灵活调整；◇兼容不同学校、不同宿舍的网络设备；2. 功能需求：本设计中的综合布线系统应当能满足下述通信需要：◇电话；◇计算机网络；◇具备实现 BAS、CAS、OAS、SCS等系统网络集成的条件；◇具备实现视频传输的条件；◇其他符合布线标准的信号、数据传输；3. 性能需求：有服务效率、服务质量、网络吞吐率、网络响应时间、数据传输速度、资源利用率、可靠性、性能/价格比等；◇根据本工程的特殊性，语音点和数据点使用相同的传输介质，即统一使用超5类4对双绞电缆，以实现语音、数据相互备份的需要；◇对于网络主干，数据通信介质全部使用光纤，语音通信主干使用大对数电缆；光缆和大对数电缆均留有余量；◇对于其他系统数据传输，可采用超5类双绞线或专用线缆；◇支持目前水平100M、主干1000M的网络应用，及未来扩展的需要；4. 环境需求：主要指地理分布，用户数量及其位置，用户之间的距离，用户群的组织特点，还有特殊的限制（如电缆等介质的布线是否有禁区）等；本工程中，布线主要在室内，在工地现场勘测时没有发现有特殊限制等。
5. 其他子系统（如办公自动化系统，设备控制系统等）对网络系统提出的要求；6. 设计约束：遵守其他标准，各行业的特点对网络的特殊要求，投资对布线设计的影响等。
7.建设校园网工程将达到以下目标：（1）构架千兆校园主干网，实现两幢宿舍楼间的互连（2）每间宿舍均可实现100MB的校园网接入（3）校园网必须安装防火墙，防御外网入侵（4）校园网必须考虑为以后网络建设预留发展和扩展空间（5）要求全网交换机设备必须采用同一厂家的产品，全网综合布线产品必须全部统一二、工程概况湖北第二师范学院西5宿舍楼在西区宿舍区。
宿舍区由8座宿舍楼组成，每幢有六层楼。
随着数字化校园建设的发展，校园网络已覆盖到学生社区。
宿舍区已建好了网络、语音、校园广播等综合布线系统，并已开通应用系统。
西5宿舍楼每层有28间房，每间房住6人。
按规定，每间房一个数据点，一个语音点。
设置两个电信间（TC），位于2层和5层，各自管理1层到3层、4层到6层的所有信息点，分别为TC-22、TC-25。
三、布线系统设计、原则、验收遵循的规范和标准1 设计原则1) 以‘满足学生的需求’为第一前提，适当超前，统一规划；2) 先进性：选择的产品要技术领先期长、产品丰富，价格适中；具有大容量、高速率，能适应多媒体应用需求，及将来发展的应用。
3) 可扩展性：布线系统不但要能满足现阶段的业务需求，还要满足将来业务增长和新技术发展的要求。
4) 便于升级：计算机网络技术以惊人的速度向前发展，因此系统的设计要便于升级。
5) 高可靠性：综合布线系统是网络应用所依赖的基础，因此选择的系统产品要具备较好的可靠性和抗干扰性；6) 标准化：通讯协议和接口符合国际标准，并应是今后的发展主流；7) 开放性：能容纳不同厂家的设备和不同的网络平台；8) 安全性：具有保证信息不被窃、不丢失的机制；9) 实用性：系统拓扑结构必须要满足各种应用要求；10) 设计、施工、运营与服务：强调以人为本的设计思想，为用户提供安全、舒适、方便、快捷、高效、工作环境。
11) 由于布线系统有很长的使用期，反复布线只会造成投资上的浪费和时间上的消耗，因此在设计时应尽量做到统一规划，注重实用，适当超前，一次达到较为先进的水平；四、综合布线系统结构设计1、布线系统的总体结构综合布线一般采用星型拓扑结构。
该结构下的每个分支子系统都是相对独立的单元，对每个分支子系统的改动都不影响其它子系统，只要改变节点连接方式就可使综合布线在星型、总线形、环型、树型等结构之间进行转换。
综合布线采用模块化的结构。
按每个模块的作用，可把它划分成6个部分，如图所示。
这6个部分可以概括成“一间、二区、三个子系统”，即：◆设备间◆工作区◆管理区◆水平子系统◆干线子系统◆建筑群子系统从图中可以看出，这六个部分中的每一个都相互独立，可以单独设计，单独施工。
更改其中一个子系统时，均不会影响其它子系统。
根据用户需求和学生宿舍楼规模的实际情况。
满足各信息点到设备间的距离在非屏蔽双绞线的90m有效传输距离内。
方便管理，减少宿舍房间的占用，综合布线系统不专设楼层配线间，采用BD/FD合二为一的方式，即楼层配线间和设备间合二为一，水平布线和垂直布线合为一条链路。
因此，宿舍楼综合布线系统合并成以下5个子系统；●工作区子系统●水平/垂直子系统●设备间/管理子系统●配线子系统的设计●建筑群子系统的设计五、综合布线子系统设计1.水平子系统1）管线设计由于本工程的对象是新建建筑物，没有任何管线，因此综合布线系统还包括管线系统的设计与施工。
设备间放置在宿舍楼的储水房。
水平主干管线水平主干采用立柱吊装镀锌桥架方式，根据线缆的多少分别采用50×50的镀锌桥架，在每个房间外用DN20mm波纹管将电缆引入房间。
房间内墙面 PVC线槽电缆引入房间后用40×25mmPVC线槽将电缆铺设至房间两边，再沿墙面而下铺设至墙面信息插座，由于房间内已铺设纵横交错的强电线路，PVC线槽交叉通过强电线路时用防蜡管穿过。
水平布线系统均采用星型拓扑结构，它以设备间储水房为主节点，形成向工作区辐射的星状线路状态。
从设备间到达楼内任一信息点的距离都不超过90M，采用6类非屏蔽双绞线，与其相应的跳线、信息插座模块和配线架等接插件也采用6类产品，满足当前传输1000Mbps的需要，以及以后升级需要。
电缆用量计算：A（平均长度）=（最短长度+最长长度）×0.55+DD是端接余量，常用数据是6～15M，根据工程实际取定，本设计中取D为6M。
水平电缆的箱数=信息点数×A（平均长度）/305+12．管理子系统设计设备间子系统是在每栋建筑内的适应位置专设的安装设备和建筑物间光纤接入的房间，它还是网络管理和值班人员的工作场所。
设备间温度、湿度、尘埃、照明、电磁场干扰、内部装修、噪声、火灾警报及灭火设施等环境条件，接地性能必须符合GB/T50312-2007《建筑与建筑群综合布线系统工程验收规范》。
一方面由于从设备间到楼内各信息点的距离不超过90M，另一方面为了管理方便和节省配线间对空间的占用，将设备设置在该学生宿舍的中心位置储水房，所有的配线管理全部在设备间。
根据配线架、光纤终端盒和网络设备的数量情况，设备间配置1台标准32U 机柜，继续将200×100的槽式桥架铺设在地板下，将线缆通过地板从机柜底部铺设进机柜。
布线管理以楼层和房间顺序将信息点布局至两个机柜中。
在施工图中，对全部信息点进行编号。
编号方式：ml)(A、F、T)Nx-y。
其中，m为楼栋号，n为楼层号，X为房号，Y为该房内信息点号序号。
该编号与楼层配线间中配线架上的编号一一对应。
在水平电缆布放施工中，按编号方式在每一条电缆的两端粘贴编号，以保证配线架上的端口与信息点插座一一对应。
如3层第5个信息点的编号为：11栋D3105。
3垂直干线子系统设计垂直主干管线垂直主干管线采用镀锌架（槽式）沿设备间外墙（内走廊）向上和向下铺设，向上用200×100×1.5桥架直达7层，布放5、6、7层的线缆。
向下用200×100×1.5桥架到达1层，布放1、2、3层的线缆。
（4）已吊装电力线缆管线，安装的桥架与该电力线缆管线相隔的距离必须符合GB/T50311-2000。
（5）对槽、管大小的选择采用以下简易方式：槽（管）截面积=（n×线缆截面积）/[70%×（40%～50%）]其中，n表示用户所要安装的多少条线（已知数）；槽（管）截面积表示要选择的槽管截面积；线缆截面积表示选用的线缆面积；70%表示布线标准规定允许的空间；40%～50%表示线缆之间浪费的空间。
4．工作区子系统设计每间宿舍为一个工作区，每间宿舍住6位学生，每间宿舍在写字桌侧墙面离地高1m处已安装四个电源插座，因此信息插座安装与电源插座等高处，全部是明装。
RJ45水晶头的压接方法：（T568A标准）基本线序是绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
（1）.RJ45水晶头线色、线对可按以下方法辨认：5类双绞线：（如图3-3）第1对：蓝白/蓝第2对：橙白/橙第3对：绿白/绿第4对：棕白/棕（2）.压接水晶头将5类双绞线外皮剥掉，留出4对双绞线长度约 1厘米。
按上述T568A标准安排线色顺序，并将8条线插入水晶头，用RJ45压线工具加工即成。
（3）工作区子系统信息插座安装位置确定布设方法：水平双绞线的安装长度均不应超过90米。
水平双绞线布线从房间内的信息点引出并布到相应的配线机柜内。
其设计采用PVC线槽安装。
根据整个学生宿舍楼综合布线设计方案，对配置信息点插座应采取安装在墙底面壁上。
工作区子系统信息插座安装位置主要安装在各工作区的办公位上。
信息插座的安装方式将根据实际的区域装修方式，采用表面安装、墙安装等方式，与环境相协调。
