挡土墙涵洞设计计算书

挡土墙涵洞设计计算书

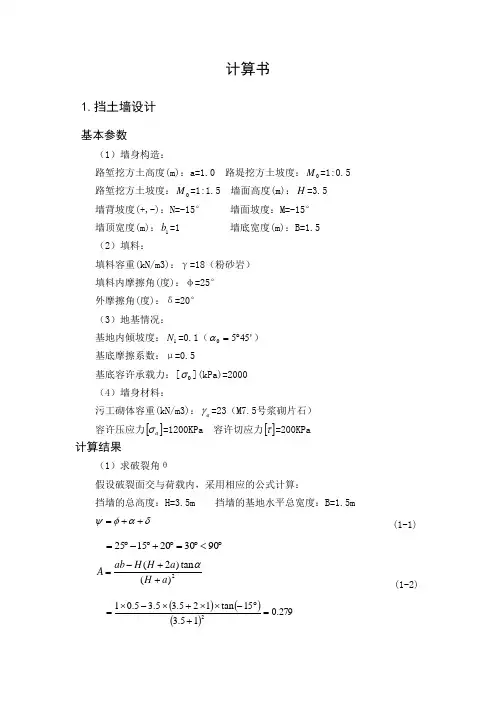

计算书1.挡土墙设计基本参数(1)墙身构造:路堑挖方土高度(m):a=1.0 路堤挖方土坡度:0M =1:0.5 路堑挖方土坡度:0M =1:1.5 墙面高度(m):H =3.5 墙背坡度(+,-):N=-15° 墙面坡度:M=-15° 墙顶宽度(m):1b =1 墙底宽度(m):B=1.5 (2)填料:填料容重(kN/m3):γ=18(粉砂岩) 填料内摩擦角(度):φ=25° 外摩擦角(度):δ=20° (3)地基情况:基地内倾坡度:1N =0.1('4550︒=α) 基底摩擦系数:μ=0.5基底容许承载力:[0σ](kPa)=2000 (4)墙身材料:污工砌体容重(kN/m3):a γ=23(M7.5号浆砌片石) 容许压应力[]a σ=1200KPa 容许切应力[]τ=200KPa计算结果(1)求破裂角θ假设破裂面交与荷载内,采用相应的公式计算:挡墙的总高度:H=3.5m 挡墙的基地水平总宽度:B=1.5mδαφψ++= (1-1)︒<︒=︒+︒-︒=90302015252)(tan )2(a H a H H ab A ++-=α (1-2)()()()279.015.315tan 125.35.35.012=+︒-⨯⨯+⨯-⨯=))(tan tan (cot tan tan A +++-=ψψφψθ (1-3) ()()949.0279.030tan 30tan 25cot 30tan =+︒⨯︒+︒+︒-=则θ=artan0.949=43°30′ (2)求主动土压力系数K 和K1)tan (tan )sin()cos(αθψθφθ+++=K (1-4)()()()261.015tan '3043tan 30'3043sin 25'3043cos =︒-+︒⨯︒+︒︒+︒=则计算图示为:bb1Bβαθα0M 0N 1tan α=Ntan β=1/M 0tan α0=N 1N+-图2-1 挡土墙计算图示 αθθtan tan tan 3+-=a b h (1-5)()m659.015tan '3040tan '3043tan 15.0-=︒-+︒︒⨯-=)21(2131H h H aK -+= (1-6)625.15.32659.015.3121=⎪⎭⎫⎝⎛⨯+⨯⨯+= (3)求主动土压力及作用点位置KN KK H E 19.48625.1269.05.3182121212=⨯⨯⨯⨯==γ (1-7) ()KN E E x 01.482015cos 19.48)cos(=︒+︒-⨯=+=δα (1-8) ()KN E E y 2.42015sin 19.48)sin(=︒+︒-⨯=+=δα (1-9)12440233)23()(3K H H h h h h H a H Z y -+-+= (1-10)()m 45.1625.15.33659.05.3135.322=⨯⨯+⨯+= ()m Z B Z y X 89.115tan 45.15.1tan =︒-⨯-=-=α (1-11) (4)计算墙身重G 及力臂Gw (取墙长1m 计) 选择基底倾斜0.1('4550︒=α)()121b 21111⨯⎪⎭⎫⎝⎛-+⨯=⨯⨯=B h B H A G a a γγ (1-12)()KN 11.9515.132.021215.35.1123=⨯⎥⎦⎤⎢⎣⎡⨯⨯-⨯⨯+⨯=由力矩平衡原理得a G hb H b Z G γ⨯⎪⎭⎫⎝⎛⨯+⨯=⨯97.02122.11111 (1-13)2397.032.012122.118.31⨯⎪⎭⎫⎝⎛⨯⨯⨯+⨯⨯=m KN ∙=8.92 可得,m Z G 98.0=(5)抗滑稳定性检算0000sin )cos()]sin(cos [ααδααδααG E fE G K c -+++++=(1-14)()[]()'455sin 93.125'4552015cos 19.485.0'4552015sin 19.48'455cos 93.125︒⨯-︒+︒+︒-⨯⨯︒+︒+︒-⨯+︒⨯=[]3.182.1=>=c k因为kc ≥ 1.3,则抗滑稳定性检算通过。

涵洞模板计算书

涵洞模板计算书
Pm
42.72
3、模板结构计算
(1)面板计算
强度计算
侧板面板采用厚度为4mm钢板,加劲小肋间距L=0.25m,取面板为1cm宽度进行计算
板区格中面板四面固结,lx=ly=250mm,lx/ ly=1
面板截面系数W = bh2/6 = 10×4×4/6=26.67mm3
作用于1cm宽的面板上的压力q =(42.72+4)×0.01 =0.5 N/mm
模板计算
一、侧模计算
1、计算荷载
涵洞浇筑混凝土侧压力Pm = K*γ*h
K —掺缓凝外加剂的修正系数,取K=1;
T —混凝土浇筑时的温度,取最小值,T=30°C;
ν—混凝土的浇注速度,取ν=2.0m/h;
h —有效压头高度;
当ν/ T ≤0.035时,h=0.22+24.9×ν/T;当ν/ T >0.035时,h=1.53+3.8×ν/T。
支座弯矩:
N·mm
Nபைடு நூலகம்mm
应力为 Mpa <215Mpa,满足要求。
跨中弯矩:
N·mm,
N·mm
钢板泊松比 ,换算为
N·mm,
N·mm,
应力为 Mpa <215Mpa,满足要求。
挠度计算:
荷载:q =42.72×0.01 =0.43N/mm
N·mm
mm, < ,
满足要求。
(2)横肋计算
横肋间距250mm,采用∠50×5×50。
(3)竖向大肋计算
选用2槽8,以上下两道穿墙螺栓为支撑点,W=50.6 mm ,I=202.6x mm 。
大肋下部荷载
q1=Pl=0.5x750/10=37.5N/mm

1孔(5-2.5)m箱涵计算书

1孔(5-2.5)m箱涵计算书

1-(5-2.5)m箱涵计算书已知计算条件:涵洞的设计安全等级为三级,取其结构重要性系数:.9涵洞桩号= K1+384.00箱涵净跨径= 5米箱涵净高= 2.5米箱涵顶板厚= .4米箱涵侧板厚= .4米板顶填土高= .27米填土容重= 18千牛/立方米钢筋砼容重= 25千牛/立方米混凝土容重= 22千牛/立方米水平角点加厚= .3米竖直角点加厚= .3米涵身混凝土强度等级= C25钢筋等级= II级钢筋填土内摩擦角= 35度基底允许应力= 250千牛/立方米顶板拟定钢筋直径= 20毫米每米涵身顶板采用钢筋根数= 11根底板拟定钢筋直径= 20毫米每米涵身底板采用钢筋根数= 11根侧板拟定钢筋直径= 20毫米每米涵身侧板采用钢筋根数= 6根荷载基本资料:土系数 K = 1.04恒载产生竖直荷载p恒=17.55千牛/平方米恒载产生水平荷载ep1=1.99千牛/平方米恒载产生水平荷载ep2=18.09千牛/平方米汽车产生竖直荷载q汽=150.02千牛/平方米汽车产生水平荷载eq汽=18.4千牛/平方米计算过程重要说明:角点(1)为箱涵左下角,角点(2)为箱涵左上角,角点(3)为箱涵右上角,角点(4)为箱涵右下角构件(1)为箱涵顶板,构件(2)为箱涵底板,构件(3)为箱涵左侧板,构件(4)为箱涵右侧板1>经过箱涵框架内力计算并汇总,结果如下(单位为:千牛.米):a种荷载(涵顶填土及自重)作用下:涵洞四角节点弯矩和构件轴力:MaA = MaB = MaC = MaD = -1 / (K + 1) * P * Lp^2 / 12 = -27.75287kN.mNa1 = Na2 = 0kNNa3 = Na4 = P * Lp / 2 = 47.39688kNa种荷载(汽车荷载)作用下:MaA = MaB = MaC = MaD = -1 / (K + 1) * M顶板端部 = -40.01875kN.mNa1 = Na2 = 0kNNa3 = Na4 = V顶板端部 = 91kNb种荷载(侧向均布土压力)作用下:涵洞四角节点弯矩和构件轴力:MbA = MbB = MbC = MbD = -K / (K + 1) * P * hp^2 / 12 = -.488389kN.mNb1 = Nb2 = P * Lp / 2 = 2.892006kNNb3 = Nb4 = 0kNc种荷载(侧向三角形土压力)作用下:涵洞四角节点弯矩和构件轴力:McA = McD = K *(3K + 8) / ((K + 1)*(K + 3)) * P * hp^2 / 60 = -2.142094kN.m McB = McC = K *(2K + 7) / ((K + 1)*(K + 3)) * P * hp^2 / 60 = -1.799524kN.m Nc1 = P * hp / 6 + (McA - McB) / hp = 7.661997kNNc2 = P * hp / 3 - (McA - McB) / hp = 15.67838kNNc3 = Nc4 = 0kNd种荷载(侧向汽车压力)作用下:涵洞四角节点弯矩和构件轴力:MdA = -(K * (K + 3) / 6(K^2 + 4K +3) + (10K + 2) / (15K + 5)) * P * hp^2 / 4 = -24.09762kN.mMdB = -(K * (K + 3) / 6(K^2 + 4K +3) - (5K + 3) / (15K + 5)) * P * hp^2 / 4 = 14.59651kN.mMdC = -(K * (K + 3) / 6(K^2 + 4K +3) + (5K + 3) / (15K + 5)) * P * hp^2 / 4 = -19.10306kN.mMdD = -(K * (K + 3) / 6(K^2 + 4K +3) - (10K + 2) / (15K + 5)) * P * hp^2 / 4 = 19.59108kN.mNd1 = (MdD - MdC) / hp = 13.3428kNNd2 = P * hp - (MdD - MdC) / hp = 40.02841kNNd3 = Nc4 = -(MdB - MdC) / Lp = -6.240662kN角点(1)在恒载作用下的的总弯矩为:-30.38角点(1)在汽车作用下的的总弯矩为:-64.12角点(1)在混凝土收缩下的的弯矩为:28.77角点(1)在温度变化下的的总弯矩为:28.77构件(1)在恒载作用下的的总轴力为:10.55构件(1)在汽车作用下的的总轴力为:13.34构件(1)在混凝土收缩下的的轴力为:0构件(1)在温度变化下的的总轴力为:0角点(2)在恒载作用下的的总弯矩为:-30.04角点(2)在汽车作用下的的总弯矩为:-25.42角点(2)在混凝土收缩下的的弯矩为:-28.77角点(2)在温度变化下的的总弯矩为:-28.77构件(2)在恒载作用下的的总轴力为:18.57构件(2)在汽车作用下的的总轴力为:40.03构件(2)在混凝土收缩下的的轴力为:0构件(2)在温度变化下的的总轴力为:0角点(3)在恒载作用下的的总弯矩为:-30.04角点(3)在汽车作用下的的总弯矩为:-59.12角点(3)在混凝土收缩下的的弯矩为:-28.77角点(3)在温度变化下的的总弯矩为:-28.77构件(3)在恒载作用下的的总轴力为:47.4构件(3)在汽车作用下的的总轴力为:84.76构件(3)在混凝土收缩下的的轴力为:0构件(3)在温度变化下的的总轴力为:0角点(4)在恒载作用下的的总弯矩为:-30.38角点(4)在汽车作用下的的总弯矩为:-20.43角点(4)在混凝土收缩下的的弯矩为:28.77角点(4)在温度变化下的的总弯矩为:28.77构件(4)在恒载作用下的的总轴力为:47.4构件(4)在汽车作用下的的总轴力为:97.24构件(4)在混凝土收缩下的的轴力为:0构件(4)在温度变化下的的总轴力为:02>荷载组合计算角点(1) 正常使用极限状态效应组合短期组合(M恒 + 0.7 * M活) = -75.26482 角点(1) 正常使用极限状态效应组合长期组合(M恒 + 0.4 * M活) = -56.02991 角点(1) 承载能力极限状态 (1.2 * M恒 + 1.4 * M活) = -126.223角点(2) 正常使用极限状态效应组合短期组合(M恒 + 0.7 * M活) = -47.83635 角点(2) 正常使用极限状态效应组合长期组合(M恒 + 0.4 * M活) = -40.20968 角点(2) 承载能力极限状态 (1.2 * M恒 + 1.4 * M活) = -71.64008角点(3) 正常使用极限状态效应组合短期组合(M恒 + 0.7 * M活) = -71.42605角点(3) 正常使用极限状态效应组合长期组合(M恒 + 0.4 * M活) = -53.68951角点(3) 承载能力极限状态 (1.2 * M恒 + 1.4 * M活) = -118.8195角点(4) 正常使用极限状态效应组合短期组合(M恒 + 0.7 * M活) = -44.68273角点(4) 正常使用极限状态效应组合长期组合(M恒 + 0.4 * M活) = -38.55442角点(4) 承载能力极限状态 (1.2 * M恒 + 1.4 * M活) = -65.05877构件(1) 正常使用极限状态效应组合短期组合(N恒 + 0.7 * N活) = 19.89397构件(1) 正常使用极限状态效应组合长期组合(N恒 + 0.4 * N活) = 15.89112构件(1) 承载能力极限状态 (1.2 * N恒 + 1.4 * N活) = 31.34473构件(2) 正常使用极限状态效应组合短期组合(N恒 + 0.7 * N活) = 46.59027构件(2) 正常使用极限状态效应组合长期组合(N恒 + 0.4 * N活) = 34.58175构件(2) 承载能力极限状态 (1.2 * N恒 + 1.4 * N活) = 78.32423构件(3) 正常使用极限状态效应组合短期组合(N恒 + 0.7 * N活) = 106.7284构件(3) 正常使用极限状态效应组合长期组合(N恒 + 0.4 * N活) = 81.30061构件(3) 承载能力极限状态 (1.2 * N恒 + 1.4 * N活) = 175.5393构件(4) 正常使用极限状态效应组合短期组合(N恒 + 0.7 * N活) = 115.4653构件(4) 正常使用极限状态效应组合长期组合(N恒 + 0.4 * N活) = 86.29314构件(4) 承载能力极限状态 (1.2 * N恒 + 1.4 * N活) = 193.01323>将箱涵框架分解为四根独立构件,求其跨中内力并进行效应组合。

盖板涵计算书

盖板涵计算书

目录1 工程概况 (2)1.1 技术标准 (2)2 计算采用的技术规范及软件 (2)3.设计资料 (3)4、荷载组合说明 (3)5、盖板计算 (4)5.1 混凝土参数 (4)5.2荷载计算 (4)5.3 盖板内力计算 (4)5.4 盖板结构配筋 (5)5.5盖板持久状况承载能力极限状态计算 (5)5.6 盖板持久状况正常使用极限状态计算 (7)6、涵台计算 (8)6.1基础资料 (8)6.2涵台与基础构造 (8)6.3涵台验算 (10)7、计算结论 (13)金甲大沟涵洞计算书1 工程概况贵阳市白云区大健康产业园一号路道路工程项目位置位于贵阳市白云区麦架镇,金甲大沟涵洞为一号路主线上跨金甲大沟而设。

涵洞盖板为现浇实心板梁,盖板延跨径方向端部厚度为55cm,直线过度到中间厚度为65cm。

涵洞与道路正交,净跨径为4米。

涵洞起点桩号为JK0+103.275,终点桩号为JK0+213.275,全长110米。

1.1 技术标准汽车荷载:城-A级;设计基准期:100年地震烈度:地震动峰值加速度<0.05g,按Ⅵ设防道路等级:城市主干路设计荷载:1、结构重力:混凝土容重取 26KN/m32、填土容重20KN/M3,粘聚力c=0,内摩擦角为35度。

3、收缩徐变影响力:按04设计规范取用,天数3650天4、汽车荷载:城-A级车道荷载及车辆荷载。

自振频率及冲击系数:按规范取用按规范计算。

5、温度力:整体温差取+20℃、-20℃。

6、地震动峰值加速度: 0.05g2 计算采用的技术规范及软件1、《公路工程技术标准》(JTG B01-2003)2、《公路桥涵设计通用规范》(JTG D60-2004)3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)4、《公路圬工桥涵设计规范》(JTG D61-2005)5、《公路桥涵地基与基础设计规范》(JTG D63-2007)6、《城市桥梁设计规范》(CJJ 11-2011)7《公路桥涵施工技术规范》(JTG TF50-2011)采用桥梁博士3.0进行混凝土梁验算。

涵洞计算书1

涵洞计算书1

新沭河治理工程大浦第二抽水站引水涵洞工程计算书[初步设计阶段]审核:校核:计算:中水淮河工程有限责任公司2007年1月目录一水力计算 (2)1涵洞过水流量验算 (2)1.1 计算任务 (2)1.2 计算条件和依据 (2)1.2.1 计算条件 (2)1.2.2 设计依据 (2)1.3 计算过程 (2)1.3.1 计算流量系数m (2)1.3.2 判别长洞或短洞 (3)1.3.3 计算公式 (3)1.3.4 计算淹没系数σ (3)1.3.5 验算流量 (3)2、涵洞消能计算 (3)2.1计算任务 (3)2.2计算条件和依据 (3)2.3计算过程 (4)二稳定计算 (5)0.1计算任务 (5)0.2计算条件和依据 (5)0.2.1计算条件 (5)0.2.2设计依据 (6)1涵洞第二节洞身(控制段) (6)1.1计算过程 (6)2 清污机室整体稳定计算 (13)2.1计算过程 (13)3上游翼墙2-2断面 (18)3.1计算过程 (18)4 下游翼墙1-1断面 (23)4.1计算过程 (23)三、地基基础计算 (29)1、地质参数 (29)2、基础计算 (29)2.1涵洞控制段 (29)2.2涵洞进口段 (30)2.3清污机室 (31)2.4上游第一、二节翼墙 (32)2.5下游第一节翼墙 (32)2.6下游第二节翼墙 (33)四、涵洞结构内力计算 (34)一水力计算1涵洞过水流量验算计算任务大浦二站引水涵洞考虑结合一站原涵洞扩建,原涵洞设计流量40 m3/s,扩建后设计流量为100 m3/s,通过初拟扩建后涵洞的总尺寸进行流量验算。

计算条件和依据1.1.1计算条件(1)初拟尺寸:原涵洞长18m,涵洞3孔截面净尺寸3.6×3.35(宽×高),洞底坡降0.5%;新建涵洞长18m,3孔截面净尺寸3.6×3.35(宽×高),洞底坡降0.5%。

上游河道河底拓宽至47m,涵洞进口为圆弧翼墙,r=13m。

涵洞基础埋深计算书

涵洞基础埋深计算书

基础埋置深度
一、计算公式
涵洞基础设置在季节性冻土地基上时,出入口和自两端洞口向内各2~6m范围内(或可采用不小于2m的一段涵节长度)涵身基底的埋置深度可按式:dmin=Zd-hmax
Zd=ΨzsΨzwΨzeΨzgΨzfzo
dmin——基底最小埋置深度(m);
Zd——设计冻深(m);
zo——标准冻深(m);无实测资料时,可按本规范附录H.0.1条采用;
Ψzs——土的类别对冻深的影响系数,按表4.1.1-1查取;
Ψzw——土的冻胀性对冻深的影响系数,按表4.1.1-2查取;
Ψze——环境对冻深的影响系数,按表4.1.1-3查取;
Ψzg——地形坡向对冻深的影响系数,按表4.1.1-4查取;
Ψzf——基础对冻深的影响,取Ψzf=1.1;
hmax——基础底下容许最大冻层厚度(m),按表4.1.1-5查取;
二、基底埋置深度计算:
参数按规范查取得:
Zo=1.50
Ψzs=1.30
Ψzw=0.95
Ψze=1.00
Ψzg=1.10
Ψzf=1.10
设计冻深:Zd=ΨzsΨzwΨzeΨzgΨzfzo=1.3×0.95×1×1.1×1.1×1.5=2.24 基础底下容许最大冻层厚度:Hmax=0.38Zo=0.38×1.5=0.57
基底最小埋置深度:dmin=Zd-hmax=2.24-0.57=1.67。

涵洞计算书

涵洞计算书

涵洞计算书一、计算条件1、填土高度9米,洞顶至路面高度;2、填土容重18KN/m3,钢筋混凝土容重25KN/m3;3、填土内摩擦角取30°;4、车辆荷载,按照公路一级,按照两车道计算车辆荷载(计算填土高9米的范围);二、盖板受力计算1、盖板上填土重量q=rHb=18*9*1=162KN/m2、盖板自重q=rhb=25*0.52*1=13KN/m3、车辆荷载填土厚度大于0.5米,不计汽车冲击力,按照规范涵洞设计,使用车辆荷载计算不使用车道荷载。

车辆荷载布置如下:3oi :IO12014Q14011j£L1:Jr3.07.0~5(«)比面旳和计算涵洞顶上车辆荷载引起的竖向土压力时,车轮按其着地面积的边缘向下作用30度角分布。

当几个车轮的压力扩散线相重叠时,扩散面积以最外边的扩散线为准。

车辆荷载横向分布宽度为:(0.6/2+9*tan30°)=5.493m>1.8m 车轮的压力扩散线相重叠,按照车轮的压力扩散线相重叠计算车辆荷载横向分布宽度。

a=(0.62+9*tan30°)X 2+2X 1.8+1.3=15.9m车辆荷载纵向分布长度度为:(0.2/2+9*tan30°)=5.293<7m小于两后轮距离,两后轮车轮的压力线不重叠。

车辆荷载分布长度为:b=(0.2/2+9*tan30°)*2+1.4=11.986m车辆荷载分布的压力强度为:q=G/a*b=(140+140)*2/15.9*11.986=2.94KN/m2(G为两辆车车后轴载总和),填土较高车辆荷载影响不大。

4、盖板设计荷载q=1.2(q+q)+1.4q=1.2X(162+13)+1.4X2.94=214.12KN/m设土自汽(板宽1米)5、盖板作用于台帽的竖向力计算N=1/2X L X q=1/2X(4+0.3/2)X214.12=444.30KN计设三、台身受力计算1、土侧压力计算1)、土体破坏棱体长度计算,按照规范L°二H*tan(45°-©/2)=(9+4.77)*tan(45°-30°/2)=7.95m(大于两后轮距离,车辆两后轮作用于破坏棱体)2)、车辆荷载换算成土层厚h0=G/BL0r=2X(140+140+120)/(4.9X7.95X18)=1.14m3)盖板中心点处土侧压力强度e A=r X H A X tan2(tan(45°-G/2)AAH A=9+0.052/2+1.14=10.4e A=18X10.4X tan2(45°-30°/2)=62.34KN/m2A4)基础中心点处土侧压力强度e b=r X H B X tan2(45°-G/2)H B=1+0.052/2+0.4+3.1+0.75=14.91e=18X14.91X tan2(tan(45°-30°/2)=89.37KN/m2B5)土侧压力作用弯矩计算计算宽度取1m,受力简图如下:用迈达斯计算跨中最大弯矩为:200KNM,最大弯矩处距离A点2.35米。

涵洞计算书

涵洞计算书

正交管涵设计计算算例(一) 涵洞轴断面图上有关设计数据计算1. 各部标高和坡度的确定(1)路基设计标高H 设根据路基设计表查算的涵位中心桩号处路基设计标高为225.43m ,本涵路基有超高及加宽,因此上下游路基边缘处的设计标高不相同。

(2)涵底中心标高H 涵涵底中心标高是指涵洞铺底中心设计标高。

其计算公式为=223.39m H 涵(3)涵底纵坡I 涵涵底纵坡根据原河沟纵面起伏情况取定1%2. 管节和端墙设计(1) 基本管节采用采用路用预制管厂的标准管节(2) 管节数量计算① 初估涵长设端墙不加高,不含冒石时的进出水口的建筑高度不相同,因此根据计算'+m [(-c cos m 500+1.5*[(22543-22339)-180]+40=1 1.5*1%567.488B H H L I cmα∙=+∙+=涵设进上上涵)-h ]+ '+m [(-ccos m 500+1.5*[(22543-22339)-180]+40=1 1.5*1%575.015B H H L I cmα∙=+∙-=下涵设进下涵-h )]+ 初估涵长上下游总长为12m 多,选用12节每节管长1m 的管涵,多余的涵长利用加高上下游端墙和跌水井来调整。

② 计算上下游加高端墙的高度:+m [(-+m ch m500+1.5*[(22543-22339)-180]-500*%+40= 1.545B H H cm ∙∙==涵涵设进上上端上-h )]-L (1I )+(1+1.5*1) +m [(-m c h m500+1.5*[(22543-22339)-180]-500*%+40= 1.555B H H cm∙∙==下下涵涵设进端下-h )]-L (1-I )+(1-1.5*1) 上式中L L 下上和分别为调整后的整数涵长,即涵长为标准管节的整倍数,本题均取为500cm③ 计算调整后的进出水口建筑高度进水口建筑高度h 进:h 进=180+20+45=245cm出水口建筑高度h 出:h 出=180+20+55=255cm④ 端墙总高度端墙总高度将进出水口的建筑高度分别加上端墙基础以上的埋置深度即可得到。

涵洞计算书

涵洞计算书

路涵内力配筋计算计算书2007年5月路涵内力配筋计算一、 工程概况及计算成果本路涵共1座,1座2孔,每孔净空2.0m ,高度为2.30m ,顶板厚0.40m ,底板厚0.50m ,侧板厚0.40m ,中板厚0.30m 。

详见图1。

选筋结果见表一:表一 选筋结果二、 基本资料及计算简图 1.计算简图如下:图1 路涵断面图基本数据:a kP C 7;28== ϕ;涵洞埋深m h 2.1=;回填土要夯实,33/kN 5.18,/kN 3.14m m ==饱和干γγ。

三、计算工况1.完建工况,涵洞内无水,地下水位距离地面3.9m ;2.运行工况,涵洞内有水,地下水位距离地面1.2m ;汽车荷载为汽20; 3.校核工况,涵洞内有水,地下水位距离地面1.2m ,汽车荷载为挂100;四、荷载计算 各杆荷载的计算:汽车荷载为汽20时,后轮轮压P=240KN ,后轮轮宽d=0.6m 。

汽车荷载为挂100,后轮轮压P=600KN ,后轮轮宽d=0.6m 。

m d H 043.115.16.08.115.18.12.1=-=->=采用公式)577.028.12)(15.1(H d H c Pq B +++=1.完建工况m kN H d H c Pq B /0.0)2.1*577.09.03.0)(2.1*15.12.0(0)577.028.12)(15.1(=+++=+++=23322113/42.35)0.00*104.0*250.0*5.82.1*5.18(*1.1)(m kN q Z Z Z Z k q B s =++++=++++=ωωγγγγ222114/33.70)0.091.340.0*100.0*5.82.1*5.18(*1.1)(m kN q lGZ Z Z k q B s =++++=++++=ωωγγγ2222111/62.9)0.0*10)0.0*5.82.1*5.18(*)1445((tan *2.1))((m kN Z Z Z k k q =++-=++=ωωαγγγ2222112/26.31)0.0*10)0*5.89.3*5.18(*)1445((tan *2.1))((m kN Z Z Z k k q =++-=++=ωωαγγγ2.运行工况mkN H d H c Pq B /27.80)2.1*577.09.03.0)(2.1*15.12.0(240)577.028.12)(15.1(=+++=+++=23322113/72.123)27.800*104.0*250*5.82.1*5.18(*1.1)(m kN q Z Z Z Z k q B s =++++=++++=ωωγγγγ222114/12.151)27.8091.340*100*5.82.1*5.18(*1.1)(m kN q lGZ Z Z k q B s =++++=++++=ωωγγγ2222111/62.9)0.0*10)0.0*5.82.1*5.18(*)1445((tan *2.1))((m kN Z Z Z k k q =++-=++=ωωαγγγ2222112/96.51)7.2*10)7.2*5.82.1*5.18(*)1445((tan *2.1))((m kN Z Z Z k k q =++-=++=ωωαγγγ3.校核工况mkN H d H c Pq B /67.200)2.1*577.09.03.0)(2.1*15.12.0(600)577.028.12)(15.1(=+++=+++=23322113/16.256)67.2000*104.0*250*5.82.1*5.18(*1.1)(m kN q Z Z Z Z k q B s =++++=++++=ωωγγγγ222114/56.283)67.20091.340.0*100.0*5.82.1*5.18(*1.1)(m kN q lGZ Z Z k q B s =++++=++++=ωωγγγ 2222111/62.9)0.0*10)0.0*5.82.1*5.18(*)1445((tan *2.1))((m kN Z Z Z k k q =++-=++=ωωαγγγ2222112/96.51)7.2*10)7.2*5.82.1*5.18(*)1445((tan *2.1))((m kN Z Z Z k k q =++-=++=ωωαγγγ五、内力计算简图内力采用理正工具箱(网络版)计算 1.完建工况2.运行工况3.校核工况综上所述,工况3为最危险工况,所以配筋计算采用工况3内力进行配筋五、配筋计算配筋计算采用理正工具箱(网络版)计算。

涵洞模板计算书

涵洞模板计算书

涵洞模板计算书一、墙身模板计算K51+025涵洞墙身高度H=5.78m,厚度1.2m,每段长度6m。

1、混凝土采用坍落度为60mm~90mm的普通混凝土,混凝土重力密度γ3,浇筑速度2.5m/h,浇筑入模温度T=30o C。

c=25KN/m根据侧压力计算公式β1=1.0,β2=1.0公式1F=0.22γc t oβ1β2υ1/2=0.22γc200/(T+15)β1β2υ1/2=0.22×24×200/(30+15)×1.2×1.15×2.51/2=51.3kN/㎡公式2F=γc H=25×5.78=144.5kN/㎡按取最小值,则最大侧压力为51.3kN/㎡2、外楞间距计算按三跨以上连续梁进行计算(1)抗弯强度验算:本墙身模板内楞为横向肋骨,间距a=0.45m,外楞为纵向肋骨。

Ф48mm钢管的截面抵抗距W=Π(d14-d24)/32d1=3.14*(484-41.54)/(32*48)=4788N/mm3强度设计值ƒ=215MPa根据公式外楞最小间距模板现外楞间距600mm < b=667mm满足要求(2)挠度计算Ф48mm钢管的弹性模量E=2.1×105,惯性矩I=WR=4788*24=11.5×104容许挠度值[w]=3mm,则外楞最小间距模板现外楞间距600mm < b=828mm满足要求3、拉杆间距计算按三跨以上连续梁进行计算(1)抗弯强度验算:本墙身模板内楞为横向肋骨,间距a=0.45m,外楞为纵向肋骨。

2根Ф48mm钢管的截面抵抗距W=2*4788=9576N/mm3强度设计值ƒ=215MPa根据公式外楞最小间距模板现外楞间距750mm < b=944mm满足要求(2)挠度计算Ф48mm钢管的弹性模量E=2.1×105,惯性矩I=2×11.5×104=23×104容许挠度值[w]=3mm,则外楞最小间距模板现外楞间距750mm < b=985mm满足要求4、拉杆拉力计算工程使用拉杆横向间距a=0.6m ,纵向间距b=0.75m拉杆承受最大拉力P=F·A=F·a·b=51.3×0.6×0.75=23.1kN工程中使用Ф16对拉螺栓容许拉力为24.5kN,满足要求。

涵洞计算书1

涵洞计算书1

新沭河治理工程大浦第二抽水站引水涵洞工程计算书[初步设计阶段]审核:校核:计算:中水淮河工程有限责任公司2007年1月目录一水力计算 (2)1涵洞过水流量验算 (2)1.1 计算任务 (2)1.2 计算条件和依据 (2)1.2.1 计算条件 (2)1.2.2 设计依据 (2)1.3 计算过程 (2)1.3.1 计算流量系数m (2)1.3.2 判别长洞或短洞 (3)1.3.3 计算公式 (3)1.3.4 计算淹没系数σ (3)1.3.5 验算流量 (3)2、涵洞消能计算 (3)2.1计算任务 (3)2.2计算条件和依据 (3)2.3计算过程 (4)二稳定计算 (5)0.1计算任务 (5)0.2计算条件和依据 (5)0.2.1计算条件 (5)0.2.2设计依据 (6)1涵洞第二节洞身(控制段) (6)1.1计算过程 (6)2 清污机室整体稳定计算 (12)2.1计算过程 (12)3上游翼墙2-2断面 (16)3.1计算过程 (16)4 下游翼墙1-1断面 (21)4.1计算过程 (21)三、地基基础计算 (26)1、地质参数 (26)2、基础计算 (27)2.1涵洞控制段 (27)2.2涵洞进口段 (28)2.3清污机室 (29)2.4上游第一、二节翼墙 (30)2.5下游第一节翼墙 (30)2.6下游第二节翼墙 (31)四、涵洞结构内力计算 (31)一水力计算1涵洞过水流量验算计算任务大浦二站引水涵洞考虑结合一站原涵洞扩建,原涵洞设计流量40 m3/s,扩建后设计流量为100 m3/s,通过初拟扩建后涵洞的总尺寸进行流量验算。

计算条件和依据1.1.1计算条件(1)初拟尺寸:原涵洞长18m,涵洞3孔截面净尺寸3.6×3.35(宽×高),洞底坡降0.5%;新建涵洞长18m,3孔截面净尺寸3.6×3.35(宽×高),洞底坡降0.5%。

上游河道河底拓宽至47m,涵洞进口为圆弧翼墙,r=13m。

涵洞模板设计计算书【完整版】

涵洞模板设计计算书【完整版】

涵洞模板设计计算书【完整版】(文档可以直接使用,也可根据实际需要修订后使用,可编辑放心下载)××铁路云南段站前三标涵洞模板设计计算书复核:编制日期:2021.4.21目录1、底板施工外模设计..................................................................................... 错误!未定义书签。

1.1底板外模尺寸..................................................................................... 错误!未定义书签。

1.2底板外模板材料选择......................................................................... 错误!未定义书签。

1.3设计计算............................................................................................. 错误!未定义书签。

荷载计算........................................................................................... 错误!未定义书签。

建模计算........................................................................................... 错误!未定义书签。

计算结果........................................................................................... 错误!未定义书签。

挡墙涵洞 计算书

挡墙涵洞 计算书

挡墙涵洞计算书挡墙、涵洞计算书1.路边渠道边墙采用砌体结构,为稳定及结构强度计算后采用的设计方案,按图纸施工。

应业主和当地村民的要求,我公司审查将路边渠道侧墙从砌体结构调整为24墙砌体结构是否可行。

其过程如下:(一)渠道边墙稳定性及断面强度验算渠道边墙的稳定计算取单位长度进行计算,荷载组合按基本组合进行,取渠道完建期无水工况计算。

① 抗滑稳定计算抗滑稳定安全系数kc按下式计算:kc?前景∑h∑式中:f为基底与地基之间的摩擦系数,可根据地基类别查取;?g为所有垂直荷载之和,kn;?h为所有水平荷载之和,kn。

土压力f根据朗肯的主动土压力理论公式计算:pa??zka式中:pa——主动土压力强度,kPa2k?tan45?算得ka-主动土压力系数,可由表1-1查得或a2-填土的内摩擦角,?,可由表1-2查得-墙后填料的容重(kn/m3)见表1-3z-计算点离填土表面的距离,m作用在墙体上的主动土压力EA(KN/M)为1ea??h2ka2式中:H——挡土墙高度,mea的作用点——为H/3选取路边60?60渠道(路边24砖)进行计算:由地基下铺设10cm的粗砂垫层,查得f=0.40~0.60,取f=0.5渠道在垂直方向主要受到自身重力g,在水平方向主要受到土压力ea。

通道自重:g??v?18?0.24?0.6?2.59kn土压力EA:填土表面和渠顶水平(无粘土),其上有均布荷载q=10KPA(相当于1t 车辆压在其上)。

回填土为砂土。

检查表1-1和表1-2以获得?=30°,?= 19kn/m322?填土与墙背内摩擦角20,ka?tan?45??=0.333。

2.3.填土表面土压力强度pa1=10?0.333=3.33kpa墙底土压力强度pa2?(q??h)ka=(10+19?0.6)?0.333=7.13kpa总土压力ea=0.5?(3.33+7.13)?0.6=3.14kn/m抗滑稳定安全系数kc?fgfg∑??0.41?1.2不满足要求嗯∑②抗倾覆稳定计算抗倾覆稳定安全系数KT应满足KT?gx0?eazxfeaxzf?1.6要求,FAZ在哪里?法科斯()fax?fasin()。

1-2.5m×2.5m涵洞计算书
