功率因数校正电路(pfc)电路工作原理及应用
pfc的电路工作原理
pfc的电路工作原理
PFC（功率因数校正）电路是一种用于改善电源系统功率因数
的装置。
它主要用于交流至直流电源转换过程中，在输入电流与输入电压之间维持恒定的功率因数。
PFC电路的工作原理基于控制电流波形，以使其与输入电压波形保持同步，并在每个交流周期内保持恒定的功率因数。
其基本原理是通过在输入电源上加入电感器和电容器等元件，形成一个滤波器，滤除输入电源中的谐波成分，从而改善功率因数。
具体而言，PFC电路实现功率因数校正的过程如下：
1. 输入电压测量：PFC电路首先测量输入电压的幅值和频率。
2. 输入电压整流：交流输入电压经过整流器将其转换为直流电压，但会引入谐波成分。
3. 调整电流波形：通过在输入电流路径中加入电感器，对电流进行调整，使其与输入电压保持同步，并尽量趋近正弦波形。
4. 集成电路控制：使用集成电路控制器来监测和控制电流波形，以便调整开关频率和占空比，以实现恒定功率因数。
5. 输出滤波：通过连接电容器并使用滤波电路，滤除电流中的高频谐波成分。
通过上述步骤，PFC电路能够在输入电压和电流之间保持恒定
的相位差，从而提高功率因数，减少功率损耗，并提高电能利用率。
这对于电力系统中的各种应用和设备，特别是对于大功率设备和高功率因数要求的设备来说，具有重要意义。
填谷式pfc电路
填谷式pfc电路
【原创版】
目录
1.填谷式 PFC 电路的概述
2.填谷式 PFC 电路的工作原理
3.填谷式 PFC 电路的优点与应用
4.填谷式 PFC 电路的发展前景
正文
一、填谷式 PFC 电路的概述
填谷式 PFC（Power Factor Correction）电路，即功率因数校正电路，是一种用于提高电力系统功率因数的技术。
在现代工业生产和居民用电中，电力系统的功率因数对能源利用率和电气设备的运行稳定性具有重要影响。
因此，填谷式 PFC 电路在众多领域得到了广泛的应用。
二、填谷式 PFC 电路的工作原理
填谷式 PFC 电路主要由电压源、电流源、电感和电容等元件组成。
其工作原理是在电压源与电流源之间串联一个电感，使得电流源的电流与电压源的电压相位差减小，从而提高系统的功率因数。
同时，通过电容元件对电流进行滤波，进一步降低谐波，使电流波形更加接近正弦波。
三、填谷式 PFC 电路的优点与应用
1.提高功率因数：填谷式 PFC 电路能有效提高电力系统的功率因数，减少无功功率损耗，提高能源利用率。
2.降低谐波：填谷式 PFC 电路能有效降低电流中的谐波分量，减小对电气设备的影响，提高设备的运行稳定性和使用寿命。
3.应用领域广泛：填谷式 PFC 电路在工业生产、居民用电、电力系
统等领域都有广泛的应用，尤其适用于对电力质量要求较高的场合。
四、填谷式 PFC 电路的发展前景
随着我国经济的快速发展，对电力系统的稳定性和能源利用率的要求越来越高。
因此，填谷式 PFC 电路技术在今后的发展中将具有更加广阔的前景。
功率因数校正电路(pfc)电路工作原理及应用
功率因数校正(英文缩写是PFC)是目前比较流行的一个专业术语。
PFC 是在20世纪80年代发展起来的一项新技术，其背景源于离线开关电源的迅速发展和荧光灯交流电子镇流器的广泛应用。
PFC 电路的作用不仅仅是提高线路或系统的功率因数，更重要的是可以解决电磁干扰(EMI)和电磁兼容(EMC)问题。
线路功率因数降低的原因及危害 导致功率因数降低的原因有两个，一个是线路电压与电流之间的相位角中，另一个是电流或电压的波形失真。
前一个原因人们是比较熟悉的。
而后者在电工学等书籍中却从未涉及。
功率因数(PF)定义为有功功率(P)与视在功率(S)之比值，即PF=P/S 。
对于线路电压和电流均为正弦波波形并且二者相位角Φ时，功率因数PF 即为COS Φ。
由于很多家用电器(如排风扇、抽油烟机等)和电气设备是既有电阻又有电抗的阻抗负载，所以才会存在着电压与电流之间的相位角Φ。
这类电感性负载的功率因数都较低(一般为0.5-0.6)，说明交流(AC)电源设备的额定容量不能充分利用，输出大量的无功功率，致使输电效率降低。
为提高负载功率因数，往往采取补偿措施。
最简单的方法是在电感性负载两端并联电容器，这种方法称为并联补偿。
PFC 方案完全不同于传统的“功率因数补偿”，它是针对非正弦电流波形而采取的提高线路功率因数、迫使AC 线路电流追踪电压波形的瞬时变化轨迹，并使电流与电压保持同相位，使系统呈纯电阻性的技术措施。
长期以来，像开关型电源和电子镇流器等产品，都是采用桥式整流和大容量电容滤波电路来实现AC-DC 转换的。
由于滤波电容的充、放电作用，在其两端的直流电压出现略呈锯齿波的纹波。
滤波电容上电压的最小值远非为零，与其最大值(纹波峰值)相差并不多。
根据桥式整流二极管的单向导电性，只有在AC 线路电压瞬时值高于滤波电容上的电压时，整流二极管才会因正向偏置而导通，而当AC 输入电压瞬时值低于滤波电容上的电压时，整流二极管因反向偏置而截止。

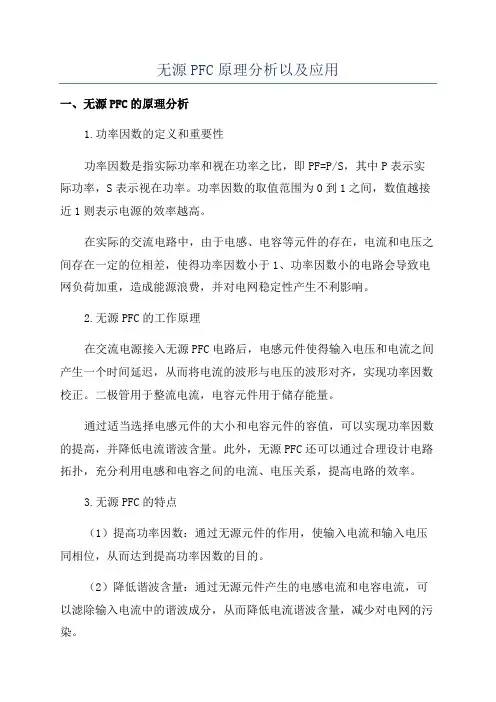

无源PFC原理分析以及应用
无源PFC原理分析以及应用一、无源PFC的原理分析1.功率因数的定义和重要性功率因数是指实际功率和视在功率之比，即PF=P/S，其中P表示实际功率，S表示视在功率。
功率因数的取值范围为0到1之间，数值越接近1则表示电源的效率越高。
在实际的交流电路中，由于电感、电容等元件的存在，电流和电压之间存在一定的位相差，使得功率因数小于1、功率因数小的电路会导致电网负荷加重，造成能源浪费，并对电网稳定性产生不利影响。
2.无源PFC的工作原理在交流电源接入无源PFC电路后，电感元件使得输入电压和电流之间产生一个时间延迟，从而将电流的波形与电压的波形对齐，实现功率因数校正。
二极管用于整流电流，电容元件用于储存能量。
通过适当选择电感元件的大小和电容元件的容值，可以实现功率因数的提高，并降低电流谐波含量。
此外，无源PFC还可以通过合理设计电路拓扑，充分利用电感和电容之间的电流、电压关系，提高电路的效率。
3.无源PFC的特点（1）提高功率因数：通过无源元件的作用，使输入电流和输入电压同相位，从而达到提高功率因数的目的。
（2）降低谐波含量：通过无源元件产生的电感电流和电容电流，可以滤除输入电流中的谐波成分，从而降低电流谐波含量，减少对电网的污染。
（3）增加电路的稳定性：无源PFC可以降低电源端的脉动电流和脉动电压，提高电源的稳定性，减少对负载的干扰。
二、无源PFC的应用1.家用电器领域2.工业电力供应领域在工业电力供应领域，无源PFC被广泛应用于电力电子设备中。
无源PFC可以降低工业电力设备的功耗，提高效率，并减少对电网的影响，从而降低电费和能源消耗。
3.新能源领域在新能源领域，无源PFC也有着重要的应用。
以太阳能发电系统为例，太阳能板产生的直流电需要通过逆变器转换为交流电才能供应给家庭和工业用电。
无源PFC可以用于逆变器的输入端，提高太阳能发电系统的功率因数，减少能源损耗，提高系统效率。
总结起来，无源PFC作为一种电源补偿技术，在改善功率因数、降低电流谐波、提高系统效率等方面具有重要应用价值。
pfc电路工作原理详解
pfc电路工作原理详解PFC（Power Factor Correction，功率因素校正）是一种传统电源技术，它能有效减少电路系统中的有害消耗和负载电流波动，以节省电力和改善稳定性&&质量。
为此，PFC电路能检测当前负载以及调节输入电源的电流。
PFC电路使用半桥或全桥驱动器来把施加在电路输入端的直流电压调整为变频器需求的电压，并且实现对电阻负载进行频率变换。
它将电压输出的频率变成普通的变频器驱动，很好的解决负载变化大的问题。
根据PFC电路要求，输出电压需要恒定，因此，输入电流也应该稳定。
当负载发生变化时，PFC电路会自动调整输入电流，以保持定义的输出电压装置不变，这也保证了功率因素的稳定。
PFC电路的主要功能是实现电压的反馈。
当检测到输出电压的变化时，控制器会根据所设定的阈值和反馈算法来调节输入电源的电流和功率，以便维持输入电压的稳定，也就是功率因素的恰当控制。
由于PFC电路具有自动调整电流负载的功能，能够有效节省电源输出，具有较高的稳定性，减少环境对电路系统的影响，从而变频器的工作性能也会得到改善。
PFC电路使用半桥/全桥驱动器来将电压进行变换，并且输出变频需求的电流。
随着功率或负载发生变化，电流反馈器会对输入电压进行调节，以维护功率因素的恰当控制，减少输入的电能消耗，从而改善工作质量。
总的来说，PFC电路是一种电源技术，它是使用半桥/全桥驱动器把施加在电路输入端的直流电压调整为变频驱动的需求电压，利用反馈机制进行调节，以维持有效的功率因数输出以及减少有害消耗。
PFC电路不仅具有有效节省电源能量和调节负载电流波动的优点，而且还可以提高灵敏度、抑制电路系统的抖动、提高产品质量，升级变频器的运行质量，取得极大的实际效益，是当今许多系统的必备元件之一。
pfc电路工作原理详解
pfc电路工作原理详解PFC（Power Factor Correction）电路是一种用于改善电源的功率因数的电路。
它通过对电源输入电压进行调整，使其与电流之间的相位差最小化，从而使功率因数接近1，减少电源对网络的污染，提高能源利用效率。
PFC电路的主要原理是利用电感元件和开关管实现对输入电流的精确控制。
通常，PFC电路采用谐振变换器（resonant converter）的拓扑结构，该结构由开关管、电感元件和电容元件组成。
其工作过程如下：1. 运行起始：PFC电路通过DC/DC变换器将输入的交流电源转换为稳定的直流电压。
当交流电源接通时，电源电压经过整流和滤波后供给谐振变换器。
2. 开关管控制：谐振变换器中的开关管控制着电源电压的输出情况。
开关管周期性地进行开关操作，将电源电压分割成若干个窄脉冲，并根据反馈信号调整开关频率和占空比，以控制输出的电源电压。
3. 电感元件：谐振变换器中的电感元件负责存储和释放能量。
当开关管导通时，电感元件储存能量；当开关管断开时，电感元件释放能量，并通过变压器传递给输出负载。
4. 电容元件：谐振变换器中的电容元件用于平滑输出电压，并降低交流噪声。
PFC电路的工作原理就是通过控制开关管的导通和断开来调整电源电压和当前传输，从而实现功率因数的改善。
通过增大导通时间和缩小断开时间，PFC电路可以使当前正弦波与电压正弦波之间的相位差减小，功率因数得以提高。
需要注意的是，PFC电路的控制需要采用高精度的控制策略和合适的开关频率，以确保电压和电流的同步性，避免谐振变换器的过渡过程中出现过大的振荡和损耗。
此外，PFC电路还需要考虑开关管的选择和功耗，以实现高效、可靠和长寿命的运行。
总而言之，PFC电路利用谐振变换器的设计和控制，在输入电流与电压之间实现同步性，从而改善功率因数，提高电源的能效。
通过对电压和电流进行精确控制，PFC电路使电源对网络的污染减少，同时提高了能源的利用效率。
功率因数校正电路
功率因数校正电路
功率因数校正电路（Power Factor Correction Circuit，简称PFC电路）是一种用来改善交流电路功率因数的电子电路，旨在提高电路的效率和稳定性。
在许多电力应用中，如电子设备、电机和照明等领域，功率因数校正电路都被广泛应用。
功率因数指交流电路中的有功功率与视在功率的比值，其数值介于0和1之间，越接近1表示电路的效率越高。
如果功率因数低于0.9，将会导致交流电路产生大量的无用功率，使得能源浪费，电网压力增大，同时还可能影响其他电器设备的工作。
为了避免这种浪费，就需要使用功率因数校正电路。
功率因数校正电路通常采用Boost拓扑结构，其主要工作原理是利用电容器和电感器等元器件将电压升高，从而提高交流电路的功率因数。
这种电路可以使交流电路的功率因数接近于1，减少能源浪费，提高电路效率和稳定性。
功率因数校正电路分为主动式和被动式两种。
主动式功率因数校正电路采用控制器和开关管等元器件来实现功率因数的调整和控制；被动式功率因数校正电路则采用电容器和电感器等被动元器件来实现功率因数的校正。
两种电路各有优缺点，具体的选择要根据应用场合和性能要求来确定。
pfc电路原理
pfc电路原理PFC（功率因数校正）是指利用可变的电流或电压，与电力网的正弦波电流和电压做匹配，从而降低线路内部的电容耗散，增加负载的效率，提高功率因数 (Power Factor) 和能源利用率，改善系统电网负荷率及稳定度的技术手段。
一、PFC电路原理1、变频和变压技术PFC电路中使用的两种主要技术是变频和变压技术。
变频技术应用逻辑，可以改变功率电路的工作频率，从而产生更多的电能，增加能源利用效率；变压技术应用逻辑，可以改变电压的幅值，从而改变功率电路的输出功率，以达到负载需求。
2、滞后控制技术PFC电路中使用的滞后控制技术，大致可以分为两类：一类是直接滞后控制，它通过检测电网电压的滞后副被控制；另一类是间接滞后控制，它采用基于积分的控制算法，通过控制变频的输出电压，达到PFC的控制目的。
3、PFC输入和输出连接方式根据PFC控制方式的不同，PFC电路可以分为单端连接和双端连接两种。
而根据PFC输出端连接方式的不同，也可以分为开路连接和全桥连接两种。
二、特点1、有效提高功率因数PFC电路只要控制正确，就可以有效提高功率因数，并且对负载进行定额功率输出，使系统能够协助其效率有明显提高。
2、降低线路内部的电容耗散由于PFC的设计，能够减少电源系统内部的线路电容耗散，并使电源能够表现出更好的可靠性。
3、降低负载对电网的吸收PFC电路能够降低负载对电网供电的吸收，使得系统对电网的负荷得到明显减轻，保证系统的稳定性。
三、应用PFC电路的应用非常广泛，通常可用在发电机本身的抑制，电源供电的负载平衡，便携式电子产品的供电，和大功率电源的保护中。
特别是在高负载的电网条件下，使用PFC电路的保护，更能有效的提高电源的可靠性，改善系统的性能。
四、优缺点1、优点：（1）能有效提高功率因数，提高能源利用率。
（2）降低线路内部的电容耗散，减少电源系统内部的电磁干扰。
（3）降低负载对电网的吸收，改善系统电网负荷率及稳定度。
电源pfc电路工作原理详解
电源pfc电路工作原理详解电源PFC电路是电源的一个重要组成部分，其主要作用是提高电源的功率因数，减少谐波污染，降低电网损耗。
本文将详细介绍电源PFC电路的工作原理。
一、PFC电路的基本原理PFC电路的全称为功率因数校正电路，其主要作用是使输入电流与输入电压之间的相位差尽可能接近于零，从而提高功率因数。
在传统的电源中，因为电感、电容等元件的存在，输入电流与输入电压之间的相位差比较大，功率因数较低，容易对电网造成污染。
而PFC电路则通过电路设计和控制算法的优化，实现电流与电压的同相，从而达到提高功率因数的目的。
二、PFC电路的工作原理PFC电路的基本原理是利用电容器和电感器等元件对输入电压进行整流和滤波，然后通过控制器对输入电流进行调节，使其与输入电压之间的相位差尽可能接近于零。
具体的工作原理如下：1.整流和滤波将输入电压通过整流电路转换为直流电压，然后通过电容器进行滤波，使得直流电压稳定。
这样，就可以消除输入电压中的谐波成分，降低对电网的干扰。
2.电流控制接下来，利用控制器对电流进行调节。
控制器通过对电源开关管的控制，调节电源输出电流，使其与输入电压之间的相位差尽可能接近于零。
为了实现这个目的，控制器需要监测输入电流和输入电压，并根据电路设计和控制算法进行计算和调整。
3.反馈控制为了确保PFC电路的稳定性和精度，需要加入反馈控制回路。
具体来说，就是通过采集输出电压，与参考电压进行比较，然后通过PID控制算法调节输出电流，使其稳定在设定值附近，从而保证电源的稳定性和性能。
三、PFC电路的优点1.提高功率因数PFC电路可以使输入电流与输入电压之间的相位差尽可能接近于零，从而提高功率因数，减少对电网的污染。
2.降低谐波污染PFC电路可以消除输入电压中的谐波成分，降低对电网的干扰，提高电源的稳定性和性能。
3.节能降耗PFC电路可以降低电网损耗，减少电能的浪费，从而实现节能降耗的效果。
四、PFC电路的应用PFC电路广泛应用于电源、照明、电动工具、电动车辆等领域。
pfc的电路工作原理
pfc的电路工作原理
PFC（功率因数校正）电路的工作原理是通过对输入电压进行
整流和滤波，然后经过功率因数校正控制器进行电流控制，最终得到具有高功率因数的输出电流。
具体来说，PFC电路的工作可以分为以下几个步骤：
1. 输入电压整流：将交流输入电压转换为直流电压，常常采用整流桥电路或者二极管桥电路进行整流。
2. 滤波：通过电容器进行滤波，去除电压中的纹波成分，使输出电压变得更加平稳。
3. 反馈控制：利用功率因数校正控制器对输出电压进行监测和控制，确保输出电压恒定且具有高功率因数。
功率因数校正控制器通常采用数字信号处理器（DSP）或者微控制器（MCU）来进行控制和计算。
4. 比较控制：功率因数校正控制器会将输出电压与设定的参考电压进行比较，并通过控制器内部的比较器来生成错误信号。
5. PWM控制：通过PWM（脉冲宽度调制）技术来对输入电
流进行控制，使其与输入电压同相位，从而提高功率因数。
PWM技术通过改变开关器件的导通时间来控制输出电流的大小。
6. 反馈控制回路：根据比较器的错误信号，功率因数校正控制
器会反馈给PWM控制电路，通过不断调整PWM信号的占空比，使输出电流与参考电压保持一致。
通过以上步骤，PFC电路能够实现对输入电流的控制，从而使得输出电流具有高功率因数，达到提高电源效率和满足电网要求的目的。
电源pfc电路工作原理详解
电源pfc电路工作原理详解电源PFC电路是一种常见的电源保护电路，可有效提高电源的效率并保护电器设备。
本文将详细介绍电源PFC电路的工作原理和主要优点。
一、电源PFC电路的概述电源PFC电路是指功率因数校正电路，也称为无源式功率因数校正电路。
其主要作用是通过改善电源输出的波形，使其更接近正弦波，从而调整电源的功率因数。
电源PFC电路通常由整流电路、滤波电路、直流电源电路和调节电路等组成，其中整流电路的主要作用是将交流电转化为直流电，并保证输出的直流电质量良好。
二、电源PFC电路的原理电源PFC电路的工作原理可以分为两个阶段：输入滤波和控制器工作。
1. 输入滤波：该步骤会对输入交流电进行滤波处理，将其变成具有更好波形的纹波电压。
这一步的目的是为了减小后期的滤波器的尺寸，同时也减小并彻底去除输入端的高频电磁波干扰。
2. 控制器工作：控制器的主要作用是在输出电流的波形达到最大时，迅速关闭变压器开关管，从而有效地进行功率因数校正。
在该过程中，控制采用了一种新的技术——创新的PWM调制技术，以确保高效的能量转换和低功耗的运行模式。
三、电源PFC电路的优点电源PFC电路具有以下优点：1. 提高效率：电源PFC电路可以提高电源输出的效率。
在实际应用中，PFC电路可以提高电源的效率达到4-5%。
同时，对于那些需要不稳定电压输出的应用，电源PFC电路也可以有效地提高输出电压的合格率，提高电源的临界转换速度。
2. 降低电源噪声：电源输出的波形接近正弦波，能够减少电源输出的噪声，从而保护设备的稳定性和可靠性。
3. 提高效用：电源PFC电路还可以提高电源的功率因数，从而降低电源消耗的功率，提高其效用。
4. 提高可靠性：电源PFC电路采用专业的控制技术，可以避免电源的过载和电源线圈的寿命问题，从而提高了电源的可靠性。
总之，电源PFC电路是一种非常有用的电源保护电路。
它可以提高电源的效率、降低电源的噪声、提高电源的功率因数、提高电源的效用，并提高电源的可靠性。
功率因素校正(PFC)电路 PFC的工作原理
PFC 的工作原理
功率因数定义：
（1）交流电源输入有功功率与其视在功率之比。
电力电子中常用
，
PF
P S
有功功率 视在功率
（2）若交流输入电压为无畸变的正弦波，则只有输入中 的基波电流形成有功功率。由于功率传输只在基波频 率上发生，开关变换器的输入整流电路中含有大量不 能传递功率的高次谐波。在真正意义上，电源输入端 存在的是电流的谐波失真，通常可以用近似的功率因 数来代替。总谐波失真THD -Total Harmonic Distortion
BOOST电路的工作模式
从CCM到CRM和DCM 的电流变化波形
BOOST电路拓扑
电流连续模式（CCM）
BOOST电路拓扑
BOOST电路拓扑
1）当开关管导通,电源Ui对电感L充电储能, 同时电容C对负载R放电，二极管承受反 向电压。
2）当开关管S关断时,由于电感L中的电流 不能突变,将继续有电流流过,电感L上的 感应电势UL与输入电压Ui 串联通过二极 管D对输出电容C充电.
BOOST电感的设计步骤
1）基于已知参数先求出周期：
T
1 f
2）最大的占空比的计算： 3）设定初始的纹波电流： 4）确定电感量：
Duty
1
Vinmin Vo
ILP
2 2 Po Vinmin Eff
DeltaI= 0.1*I.pk
Lmin
Vimin 2Ton DeltaI
BOOST电感的设计步骤
4
功率因数的提高可节省发电，传输的功率，与电源效率是两个概念,反而 增加电源成本，降低效率
PFC 的工作原理
电压电流波形
ii
ui ii ii ui
无源功率因数校正电路的原理和应用
无源功率因数校正电路的原理和应用摘要:本文介绍SIEMENS公司提出的开关电源集成控制器TDA16846无源功率因数校正(PFC)电路原理及其在电视机开关电源中的应用。
功率因数的改善是基于一个特殊的由电感,电容及二极管组成的充电泵电路,该电路在功率管的高压端兼起吸收缓冲作用,因此它具有输入谐波电流分量小,PF值高以及EMI小、电路简单、成本低和可靠性高等优点。
这为电视机厂家提供了一个高效价廉的解决电源谐波问题的新方案。
关键词:开关电源功率因数校正一、引言众所周知,目前电视机和大部分通用电器都广泛地从交流电网中提取电能经整流后变成直流电供全机使用,AC电源经桥式整流后常接一个滤波平整电容。
由于该电容的存在,使整流臂的导通时间小于半个周期,因而做成输入电源电压是正弦形,而输入电流却是正负交替的脉冲形。
后者导致大量电流谐波特别是三次谐波的产生,这既构成对电网效能的干扰和损害,又降低了本机功率因数,为此，我国跟欧美各国一样，已于去年12月1日起正式实施限制功耗大于75W的通用电器产品输入谐波电流的新规定。
面对这种新情况,当前各电器厂家都必须考虑更新产品中的电源设备,尤其是对25英寸以上的彩色电视机,过去国内产品绝大部分都没有安装PFC电路,其PF值一般在0.55～0.65之间,输入电流谐波分量往往超出国家限定的标准,因此改进电源电路,增加PFC功能以便降低电视机的输入电流谐波分量是各厂家的当务之急。
本文介绍由SIEMENS公司推出的与开关电源集成控制器TDA16846配合使用的一个无源功率因数校正(PFC)电路,该电路能将电源PF值提高到0.9以上,与有源PFC电路相比,它明显地具有结构简单,成本低,可靠性高,和EMI小等优点,因此对电视机厂家来说,不失为一个有效的解决电源谐波问题的可行方案。
二、无源PFC电路工作原理介绍图1示出一个不含PFC的标准型电源电路的输入电压Vm和输入电流Im波形,Im只在Vm为正最大和负最大的一小段时间内流通,在这些时间以外,Im为零。
PFC工作原理及PFC典型控制芯片工作机理及应用
PFC工作原理及PFC典型控制芯片工作机理及应用PFC（Power Factor Correction，功率因数校正）是一种电力电子技术，它的目的是将功率因数提高到接近1，减少电网负载、提高系统效率，并减少对电网的干扰。
在传统的非PFC电源中，由于整流电路采用的是整流二极管，其工作仅在电压为正值时才能导通，因此，输出了一个间断的直流信号，其具有较大的谐波成分，功率因数较低。
而PFC电源则采用了特殊的电路和控制方法来改善这种情况。
PFC电源中一种常见的电路结构是Boost变换器，它通过电感储能和电容滤波实现输出功率平滑。
Boost变换器包括一个功率开关元件（如MOSFET）和一个电感元件，通过周期性地开关和关闭功率开关元件，可以将输入电压进行升压变换，并驱动负载。
原理上，当负载处于满载情况下，输出电流为恒定的直流电流，从而输出功率平滑。
PFC电源的关键在于实现对输入电流进行控制，使其能够跟随输入电压波形，从而使功率因数逼近1、这通常通过电流反馈（Current Feedback）和定时控制（Timing Control）来实现。
电流反馈控制实际上是将负载电流和输入电流进行比较，通过控制开关元件的导通时间，来使输入电流与负载电流同相，从而改善功率因数。
定时控制则是通过对开关元件开关时间的精确控制，来实现输入电流与输入电压之间的同步。
PFC典型控制芯片工作机理及应用：PFC典型控制芯片是用于实现PFC控制的集成电路，其中包含了一系列模拟和数字控制的元件和接口。
这些芯片通常包括有功因数校正引擎（Active Power Factor Correction Engine, APFC-Engine），以及相关的保护功能和通信接口。
APFC-Engine是PFC控制芯片的核心部分，它通常包含了输入电流传感器和比较器，用于实时检测输入电流波形，以及控制开关元件的导通时间。
APFC-Engine还包含了一系列控制逻辑和电路，用于保证稳定的控制环路和高效的功率因数校正。
PFC工作原理和控制方法
PFC工作原理和控制方法功率因数校正（Power Factor Correction，PFC）是一种电路技术，它的原理是利用电感元件和开关器件构成的开关电源，通过控制开关管的导通时间和断开时间，调节输入电源与负载之间的能量传递方式，使得输入电流与电压之间的相位关系接近于1（即电流和电压的波形相位角接近0度），以提高电源设备的效率和减小对电网的污染。
PFC的目标是解决传统开关电源存在的电能损耗大、功率因数低和对电网的干扰等问题。
传统开关电源是通过整流电路将交流电转换为直流电，然后利用滤波电路去除直流电中的脉动，最后通过开关器件将直流电转换为不同输出电压的电源。
但是，由于整流电路和滤波电路的存在，传统开关电源导致了较低的功率因数。
PFC的核心是利用电感元件和开关器件构成的开关电路，通过改变开关管的导通时间和断开时间来调整系统电压的大小和波形。
在电流和电压的波形相位角相近时，功率因数接近1，电能利用效率高。
具体来说，当输入电压为正弦波形时，系统使用脉宽调制技术（PWM）控制开关管的导通时间和断开时间，实现输出电压的调节。
控制器通过检测输入电流和输出电压的大小，根据预设的控制算法来调整开关管的导通时间和断开时间，进而控制输出电压和功率因数。
PFC的控制方法：1.辅助开关电容法：该方法使用电容和电感元件来实现功率因数校正。
电容和电感元件串联在负载和开关电源之间，形成一个谐振回路，通过谐振回路来改善电路的功率因数。
该方法简单、成本低，并且能够实现良好的功率因数校正效果，但是对于负载变化较大的情况，调节过程比较缓慢。
2.主动式功率因数校正法：该方法通过信号处理器控制器控制开关管的导通和断开时间，实现对输出电压和功率因数的调节。
控制器对输入电流和输出电压进行采样，得到电流和电压的实时数值，然后根据预设的控制算法调整开关管的导通时间和断开时间，使得功率因数接近13.整流器功率因数校正法：该方法在整流电路中加入补偿电路，通过补偿电路提前或滞后改变整流电流的波形，使得输入电流和电压的相位角接近于0度。
PFC工作原理及PFC典型控制芯片工作机理及应用
PFC工作原理及PFC典型控制芯片工作机理及应用PFC（Power Factor Correction）工作原理指的是通过使用专门的电路和控制技术，使交流电源中的功率因数接近1，从而提高整个电源系统的能量利用效率。
PFC技术的主要目的是减少谐波失真，并改善系统的功率质量。
PFC技术在现代电源系统中得到广泛应用，特别是对于低功率应用来说更为重要。
PFC技术的工作原理基于控制开关电源的输入电流，使其与输入电压同相，从而达到高功率因数的目的。
PFC技术通常分为两类：有源PFC和无源PFC。
有源PFC是基于直流至直流（DC-DC）变换器的控制方法，其中输入电压通过整流器变换为直流电压，并使用一定的控制技术，使得输出电流与输入电压同相。
这种方法的优点是能够实现高效率的功率转换，以及一定程度上能够提供电流控制，从而满足不同负载条件下的需求。
无源PFC则是通过控制电路中的电感、电容和开关器件的时间间隔，使输入电流与输入电压同相。
这种方法的优点是简单且成本较低，但在瞬态响应和电流控制方面可能存在一定的限制。
PFC典型控制芯片的工作机理是通过集成的控制电路和算法来实现PFC技术的功能。
这些芯片通常包括输入电压检测电路、电流控制电路、PWM（脉宽调制）控制器和反馈回路等。
输入电压检测电路用于检测交流电源的输入电压，并将处理后的信号输入给PWM控制器。
电流控制电路用于测量和控制输出电流与输入电压的相位差。
PWM控制器负责根据输入电压的特性来控制开关器件的导通和断开时间，从而实现电流和电压之间的同相性。
反馈回路用于采集输出电流与输入电压之间的差距，并相应地调整开关器件的工作状态。
PFC典型控制芯片的应用范围很广，主要用于各种电源系统中，如计算机、办公设备、无线通信设备、电动工具和家用电器等。
这些芯片的主要功能包括：实现高功率因数、提供过电流和过压保护、提供可调的输出电流和电压、提供高效率的功率转换和提高系统的稳定性和可靠性等。

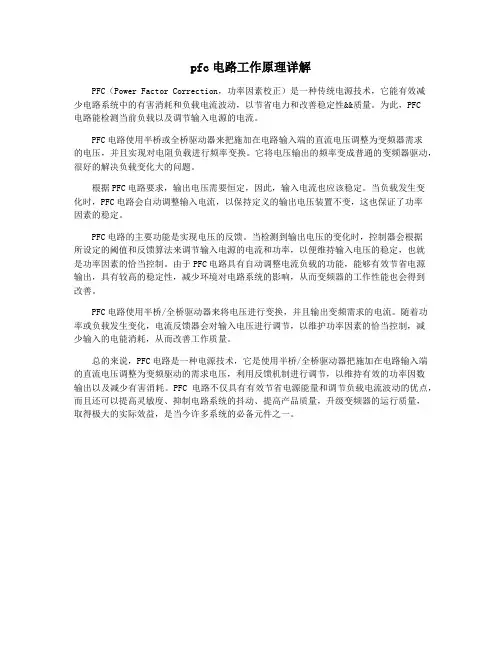

pfc电路工作原理详解
pfc电路工作原理详解PFC电路是一种功率因数校正电路，它的工作原理是通过控制输入电流和电压的相位关系，使得输入电流与电压同相位，从而提高整个系统的功率因数。
PFC电路的工作原理可以分为两种类型，基于开关管的PFC电路和基于整流二极管的PFC电路。
基于开关管的PFC电路采用开关管进行控制，通过改变开关管的导通和关断时间来调节输入电流和电压之间的相位关系，从而实现功率因数校正。
这种PFC电路具有响应速度快、效率高的特点，适用于高性能、高要求的电源系统。
基于整流二极管的PFC电路则是通过整流二极管的导通和关断来实现功率因数校正。
这种PFC电路结构简单，成本低廉，适用于一般性能要求的电源系统。
不论是基于开关管还是基于整流二极管的PFC电路，其工作原理都是通过控制输入电流和电压的相位关系，使得功率因数接近1，从而提高整个系统的效率和稳定性。
PFC电路的工作原理详解还包括其控制方式。
PFC电路的控制方式有两种，电压模式控制和电流模式控制。
电压模式控制是通过控制输入电压来调节输出电流，从而实现功率因数校正；电流模式控制则是通过控制输入电流来调节输出电压，同样也可以实现功率因数校正。
这两种控制方式各有优劣，可以根据实际应用需求选择合适的控制方式。
除了控制方式，PFC电路的工作原理还涉及到一些关键元器件，如电感、电容、开关管等。
这些元器件在PFC电路中起着至关重要的作用，通过它们的合理设计和选择，可以有效提高PFC电路的效率和稳定性。
总的来说，PFC电路的工作原理是通过控制输入电流和电压的相位关系，使得功率因数接近1，从而提高整个系统的效率和稳定性。
在实际应用中，可以根据具体的要求选择合适的PFC电路类型和控制方式，以实现最佳的功率因数校正效果。
pfc逆变器原理
pfc逆变器原理PFC逆变器原理PFC逆变器（Power Factor Correction Inverter）是一种用于改善电力系统功率因数的电力电子设备。
它通过对输入电流进行调整，使其与输入电压同相，从而提高功率因数，并减少系统对电网的负载。
本文将详细介绍PFC逆变器的工作原理和应用。
一、PFC逆变器的工作原理PFC逆变器的工作原理可以分为两个主要阶段：功率因数校正阶段和逆变阶段。
1. 功率因数校正阶段在输入电流与输入电压不同相的情况下，电力系统的功率因数较低。
PFC逆变器通过控制开关管的导通和关断来实现功率因数校正。
它采用了一种叫做“整流-滤波-逆变”的工作方式。
当输入电压为正值时，开关管导通，电流从输入电源经过滤波电感和电容，输出到负载。
当输入电压为负值时，开关管关断，此时负载电流通过滤波电感和电容，形成一个与输入电压同相的电流。
通过这种方式，PFC 逆变器可以使输入电流与输入电压同相，从而提高功率因数。
2. 逆变阶段在功率因数校正阶段完成后，PFC逆变器将直流电压转换为交流电压，以供给负载。
逆变阶段主要由逆变器桥路和滤波电路组成。
逆变器桥路采用了一组开关管，通过不同开关管的导通和关断，可以实现对输出电压的控制。
滤波电路由电感和电容组成，用于滤除逆变器产生的高频噪声和谐波。
二、PFC逆变器的应用PFC逆变器广泛应用于各种电力系统中，特别是对电网要求较高的场合。
以下列举了几个常见的应用领域：1. 工业电力系统在工业电力系统中，电力负载通常较大，功率因数较低。
使用PFC 逆变器可以改善功率因数，减少对电网的负载，提高能源利用效率。
此外，PFC逆变器还可以提供稳定的交流电源，保证设备正常运行。
2. 新能源发电系统随着新能源的快速发展，如太阳能和风能等，需要将直流电能转换为交流电能并注入电网。
PFC逆变器可以在这种情况下发挥重要作用。
它可以通过控制输入电流和输出电压，实现对新能源发电系统的功率因数校正和电能输出。
pfc电路原理及电路形式和电路中起的作用
pfc电路原理及电路形式和电路中起的作用【摘要】引言部分首先介绍了PFC电路的重要性和定义，随后正文部分详细阐述了PFC电路的原理、工作原理，以及两种主要形式。
同时还详细解释了PFC电路在电路中的作用和作用机制，以及在提高功率因数和减少谐波方面的作用。
讨论了PFC电路在电源系统中的应用。
结论部分总结了PFC电路在电路中的重要性和作用，同时展望了PFC电路在未来的发展和应用前景。
通过本文的分析，读者可以全面了解PFC电路在电路中的作用和重要性，为未来的研究和应用提供了有价值的参考依据。
【关键词】PFC电路，功率因数校正，谐波，电源系统，原理，作用，应用，发展，未来。
1. 引言1.1 介绍PFC电路的重要性PFC电路（Power Factor Correction）是一种用于改善电路功率因数的技术，其在现代电力系统中起着至关重要的作用。
功率因数是衡量电路中有用功率和视在功率之间关系的参数，是评价电路效率和稳定性的重要指标。
而PFC电路的主要作用就是帮助提高电路的功率因数，从而提高电路的效率和稳定性。
PFC电路的重要性不仅体现在提高电路效率方面，还可以减少电路中的谐波，减少对电源系统的影响。
在现代电子设备中，如计算机、电视机、空调等，功率因数的改善可以减少能源浪费，降低电能损耗，延长设备寿命，提高设备性能。
PFC电路在电力系统中的应用越来越受到重视。
1.2 对PFC电路的定义和作用进行解释PFC电路，即功率因数校正电路（Power Factor Correction Circuit），是一种用于提高电路功率因数的电路。
功率因数是指实际负载消耗电能与整流负载视在功率之间的比值，通常用来衡量电路的效率和稳定性。
在传统的电路中，功率因数较低，会导致电网能量浪费和谐波产生，影响电网稳定性和设备寿命。
引入PFC电路是提高电路功率因数、减少谐波、改善电网质量等方面的一种有效解决方案。
PFC电路的作用主要在于改善电路功率因数，使电路更加稳定高效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功率因数校正(英文缩写是PFC)是目前比较流行的一个专业术语。
PFC 是在20世纪80年代发展起来的一项新技术，其背景源于离线开关电源的迅速发展和荧光灯交流电子镇流器的广泛应用。
PFC 电路的作用不仅仅是提高线路或系统的功率因数，更重要的是可以解决电磁干扰(EMI)和电磁兼容(EMC)问题。
线路功率因数降低的原因及危害 导致功率因数降低的原因有两个，一个是线路电压与电流之间的相位角中，另一个是电流或电压的波形失真。
前一个原因人们是比较熟悉的。
而后者在电工学等书籍中却从未涉及。
功率因数(PF)定义为有功功率(P)与视在功率(S)之比值，即PF=P/S 。
对于线路电压和电流均为正弦波波形并且二者相位角Φ时，功率因数PF 即为COS Φ。
由于很多家用电器(如排风扇、抽油烟机等)和电气设备是既有电阻又有电抗的阻抗负载，所以才会存在着电压与电流之间的相位角Φ。
这类电感性负载的功率因数都较低(一般为0.5-0.6)，说明交流(AC)电源设备的额定容量不能充分利用，输出大量的无功功率，致使输电效率降低。
为提高负载功率因数，往往采取补偿措施。
最简单的方法是在电感性负载两端并联电容器，这种方法称为并联补偿。
PFC 方案完全不同于传统的“功率因数补偿”，它是针对非正弦电流波形而采取的提高线路功率因数、迫使AC 线路电流追踪电压波形的瞬时变化轨迹，并使电流与电压保持同相位，使系统呈纯电阻性的技术措施。
长期以来，像开关型电源和电子镇流器等产品，都是采用桥式整流和大容量电容滤波电路来实现AC-DC 转换的。
由于滤波电容的充、放电作用，在其两端的直流电压出现略呈锯齿波的纹波。
滤波电容上电压的最小值远非为零，与其最大值(纹波峰值)相差并不多。
根据桥式整流二极管的单向导电性，只有在AC 线路电压瞬时值高于滤波电容上的电压时，整流二极管才会因正向偏置而导通，而当AC 输入电压瞬时值低于滤波电容上的电压时，整流二极管因反向偏置而截止。
也就是说，在AC 线路电压的每个半周期内，只是在其峰值附近，二极管才会导通(导通角约为70°)。
虽然AC 输入电压仍大体保持正弦波波形，但AC 输入电流却呈高幅值的尖峰脉冲，如图l 所示。
这种严重失真的电流波形含有大量的谐波成份，引起线路功率因数严重下降。
若AC 输入电流基波与输入电压之间的位移角是Φ1，根据傅里叶分析，功率因数PF 与电流总谐波失真(度)THD 之间存在下面关系：而是由二极管、电阻、电容和电感等无源元件组成。
无源PFC 电路有很多类型，其中比较简单的无源PFC 电路由三只二极管和两只电容组成，如图2所示。
这种无源PFC 电路的工作原理是：当50Hz 的AC 线路电压按正弦规律由0向峰值V m 变化的1/4周期内(即在0<t ≤5ms 期间)，桥式整流器中二极管VD2和VD3导通(VD1和VD4截止)，电流对电容C1并经二极管VD6对C2充电。
当V AC ，瞬时值达到V m ，因C1=C2，故C1和C2上的电压相同，均为1/2V m ，当AC 线路电压从峰值开始下降时，电容C1通过负载和二极管VD5迅速放电，并且下降速率比AC 电压按正弦规律下降快得多，故直到AC 电压瞬时值达到1/2V m 之前，VD2和VD3一直导通。
当瞬时AC 电压幅值小于1/2V m 时，电容C2通过VD7和负载放电。
当AC 输入电压瞬时值低于无源PFC 电路的DC 总线电压时，VD2和VD3截止，AC 电流不能通过整流二极管，于是I AC 出现死区。
在AC 电压的负半周开始后的一段时间内，VD1和VD4不会马上导通。
只有在AC 瞬时电压高于桥式整流输出端的DC 电压时，VD1和VD4才能因正向偏置而导通。
实测表明，对于未采取PFC 措施的电子镇流器，仅三次谐波就达60％(以基波为100％)，THD 会超过电流基波，PF 不超过0.6。
线路功率因数过低和电流谐波含量过高，不仅会对造成电能巨大浪费，而且会对电力系统产生严重污染，影响到整个电力系统的电气环境，包括电力系统本身和广大用户。
因此，IEC1000-3-2《家用电器及类似类电气设备发出的谐波电流限制》和IEC929(GB/T15144)《管形荧光灯交流电子镇流器的性能要求》等标准，都对AC 线路电流谐波作出了具体的限制要求。
为提高线路功率因数，抑制电流波形失真，必须采用PFC 措施。
PFC 分无源和有源两种类型，目前流行的是有源PFC 技术。
无源PFC 电路无源PFC 电路不使用晶体管等有源器件，一旦VD1和VD4导通，C1和C2再次被充电，于是出现与正半周类似的情况，得到图3所示的AC 线路输入电压V AC 和电流I AC 波形。
从图3可以看出，采用无源PFC 电路取代单只电容滤波，整流二极管导通角明显增大(大于120°)，AC 输入电流波形会变得平滑一些。
在选择C1=C2=10µF/400V 的情况下，线路功率因数可达0.92~0.94，三次电流谐波仅约12％，五次谐波约18％，总谐波失真THD 约28~30％。
但是，这种低成本的无源PFC 电路的DC 输出电压纹波较大，质量较差，数值偏低(仅约240V)，电流谐波成份并不能完全达到低畸变要求。
当其应用于电子镇流器时，因其DC 输出电压脉动系数偏大，灯电流波峰比达2以上，超出1.7的限制要求。
欲提高无源PFC 的效果，电路则变得复杂，人们理所当然地会选择有源PFC 方案。
有源PFC 升压变换器有源PFC 电路相当复杂，但半导体技术的发展为该技术的应用奠定了基础。
基于功率因数控制IC 的有源PFC 电路组成一个DC-DC 升压变换器，这种PFC 升压变换器被置于桥式整流器和一只高压输出电容之间，也称作有源PFC 预调节器。
有源PFC 变换器后面跟随电子镇流器的半桥逆变器或开关电源的DC-DC 变换器。
有源PFC 变换器之所以几乎全部采用升压型式，主要是在输出功率一定时有较小的输出电流，从而可减小输出电容器的容量和体积，同时也可减小升压电感元件的绕组线径。
这种PFC 升压变换器的工作原理如下：当接通AC 线路后，由于电容C1容值仅为0.1~0.22 µ F ，只用作高频旁路，故桥式整流输出为100Hz 的正弦半波脉动电压(V PFC 变换器有不同的分类方法。
按通过升压电感元件电流的控制方式来分，主要有连续导通模式(CCM)、不连续导通模式(DCM)及介于CCM 与DCM 之间的临界或过渡导通模式(TCM)三种类型。
不论是哪一种类型的PFC 升压变换器，都要求其DC 输出电压高于最高AC 线路电压的峰值。
在通用线路输入下，最高AC 线路电压往往达270V ，故PFC 变换器输出DC 电压至少是380V(270V √2V)，通常都设置在400V 的电平上。
工作在CCM 的PFC 变换器，输出功率达500W 以上乃至3kW,在DCM 工作的PFC 变换器，输出功率大多在60~250W ，应用比较广泛，故在此作重点介绍。
工作于DCM 的有源PFC 升压变换器控制IC 有几十种型号，如ST 公司生产的L6560、西门子公司生产的TDA4817/TDA4862、摩托罗拉公司生产的MC33261/MC34261、三星公司生产的KA7524/KA7526、硅通公司生产的SG3561等。
其中，L6560、KA7524/KA7526和MC33261等，在国内直接可以采购，应用比较广泛。
这些器件全部采用8引脚DIP 或SO 封装，芯片电路组成大同小异，其基本组成包括以电压误差放大器为中心的电压控制环路和以一象限乘法器、电流感测比较器及零电流检测器等构成的电流控制环路。
图4示出了DCM 升压型PFC 控制IC 的内部结构及由其组成的预变换器电路。
R )，亦即AC 半正矢。
通过电阻R3的电流对电容C3充电，当C3上的电压升至IC 的启动门限(大多为11V 左右)以上时，接通IC 电源电压(V CC )，IC 开始工作，并驱动PFC 开关VT1动作。
一旦PFC 升压变换器进入正常运行状态，升压电感器T1的次级绕组则感生高频脉冲信号，经二极管VD5整流和电容C3滤波，为IC 提供工作电压和电流。
桥式整流后的AC 输入电压，经R1和R2组成的电阻分压器分压，作为乘法器的一个输入(V M1)。
升压变换器的DC 输出电压，在电阻分压器下部电阻R9上的分压信号，反馈到IC 误差放大器的反相输入端，并与误差放大器同相输入端上的参考电压V REF 比较，产生一个DC 误差电压V EAO ，也输入到乘法器。
乘法器的输出V MO 是两个输入(V M1和V M2)的结果，作为IC 电流感测比较器的参考。
当IC 驱动VT1导通时，升压二极管VD6截止，流过L 的电流从0沿斜坡线性增加，并全部通过VT1和地回复。
一旦I L 在开关周期内达到峰值，VT1上的驱动PWM 脉冲变为零电平，VT1截止，电感器L 中的储能使VD6导通，通过L 的电流I L ，沿向下的斜坡下降。
一旦I L 降为零，L 的次级绕组产生一个突变电势被IC 的零电流检测器接收，IC 产生一个新的输出脉冲驱动VT1再次导通，开始下一个开关周期。
IC 的电流检测逻辑电路同时受零电流检测器和电流传感比较器的控制，可确保在同一时刻IC 只输出一种状态的驱动信号。
VT1源极串联电阻R7用作感测流过VT1的电流。
只要R7上的感测电压超过电流传感比较器的触发门限电平，PFC 开关VT1则截止。
当AC 线路电压从零按正弦规律变化时，乘法器输出V MO 为比较器建立的门限强迫通过L 的峰值电流跟踪AC 电压的轨迹。
在各个开关周期内电感峰值电流形成的包迹波，正比于AC 输入电压的瞬时变化，呈正弦波波形。
在两个开关周期之间，有一个电流为零的点，但没有死区时间，从而使AC 电流通过桥式整流二极管连续流动(二极管的导通角几乎等于180°)，整流平均电流即为AC 输人电流(为电感峰值电流的1/2)，呈正弦波波形，且与AC 线路电压趋于同相位，因而线路功率因数几乎为1(通常为0.98~0.995)，电流谐波含量符合IEC1000-3-2标准的规定要求。
与此同时，由于PFC 电压控制环路的作用，PFC 变换器输出经提升的稳压DC 电压，纹波很大，频率为100Hz ，同样为正弦波。
其控制原理与开关电宜，无源PFC 电路目前很少被人们采用。
有源PFC 预变换器越来越多地被用于荧光灯和高压钠灯及金卤灯电子镇流器、高端AC-DC 适配器/充电器和彩电、台式PC 、监视器及各种服务器开关电源前端，以符合IEC1000-3-2等标准要求。
此外，有源PFC 技术还被用于电机调速器等产品中。
图8示出了采用有源PFC 升压变换器的2×40W 双管荧光灯电子镇流器电路。
